Máy hút khói hàn

Máy hút khói hàn là một thiết bị an toàn cần thiết khi làm việc với đồ điện tử. Việc hàn tạo ra khói độc từ nhựa thông bay hơi. Máy hút khói này rất đơn giản và hầu hết các bộ phận có thể đã có sẵn trong nhà bạn.

Hướng dẫn in ấn

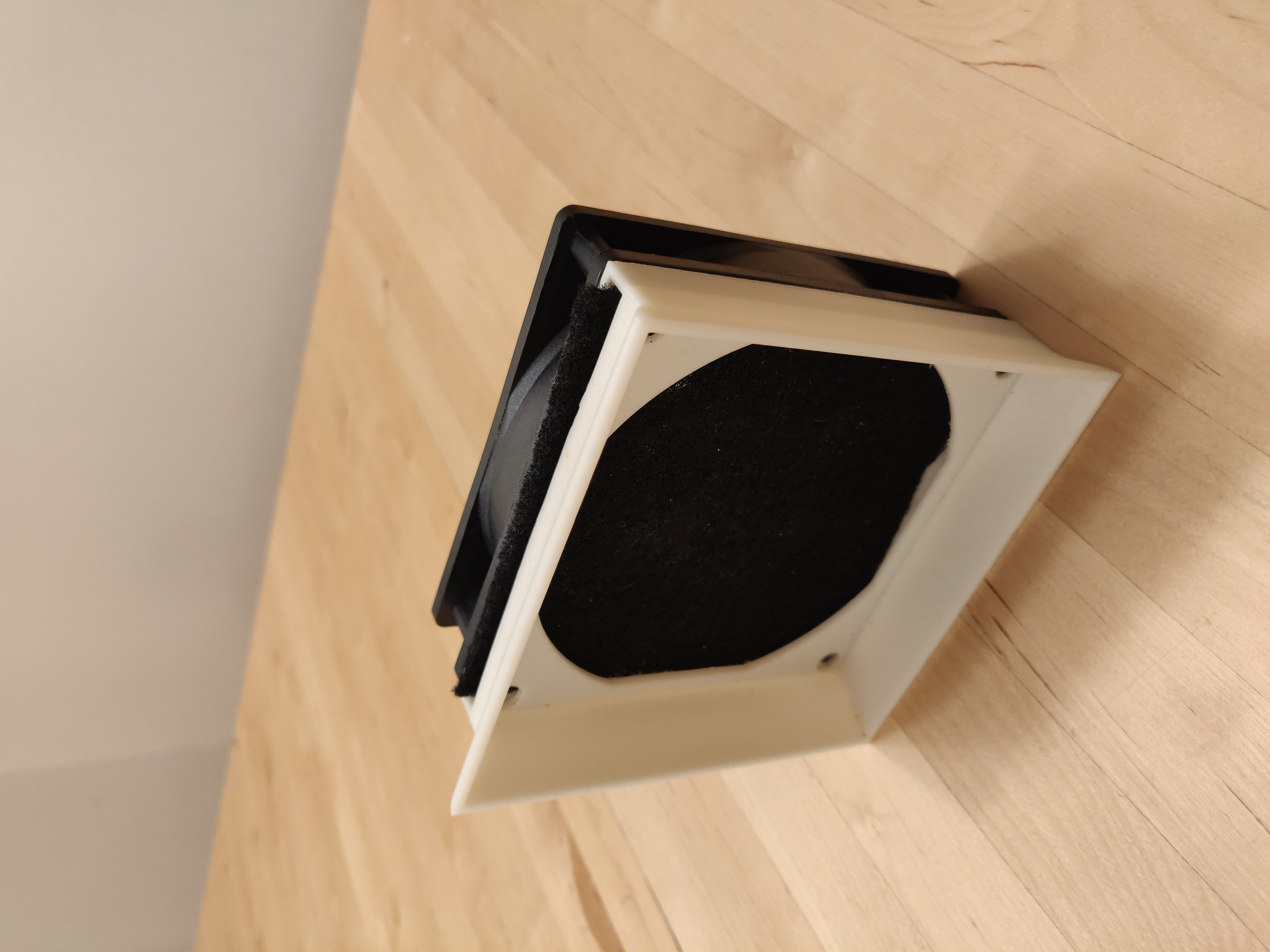

• Định hướng: In thẳng đứng như trong ảnh
• Độ cao lớp: 0,20 mm
• Độ đặc: 20%
• Hỗ trợ: Không cần nếu có khả năng bridging tốt hoặc sử dụng hỗ trợ cho phần miệng ống

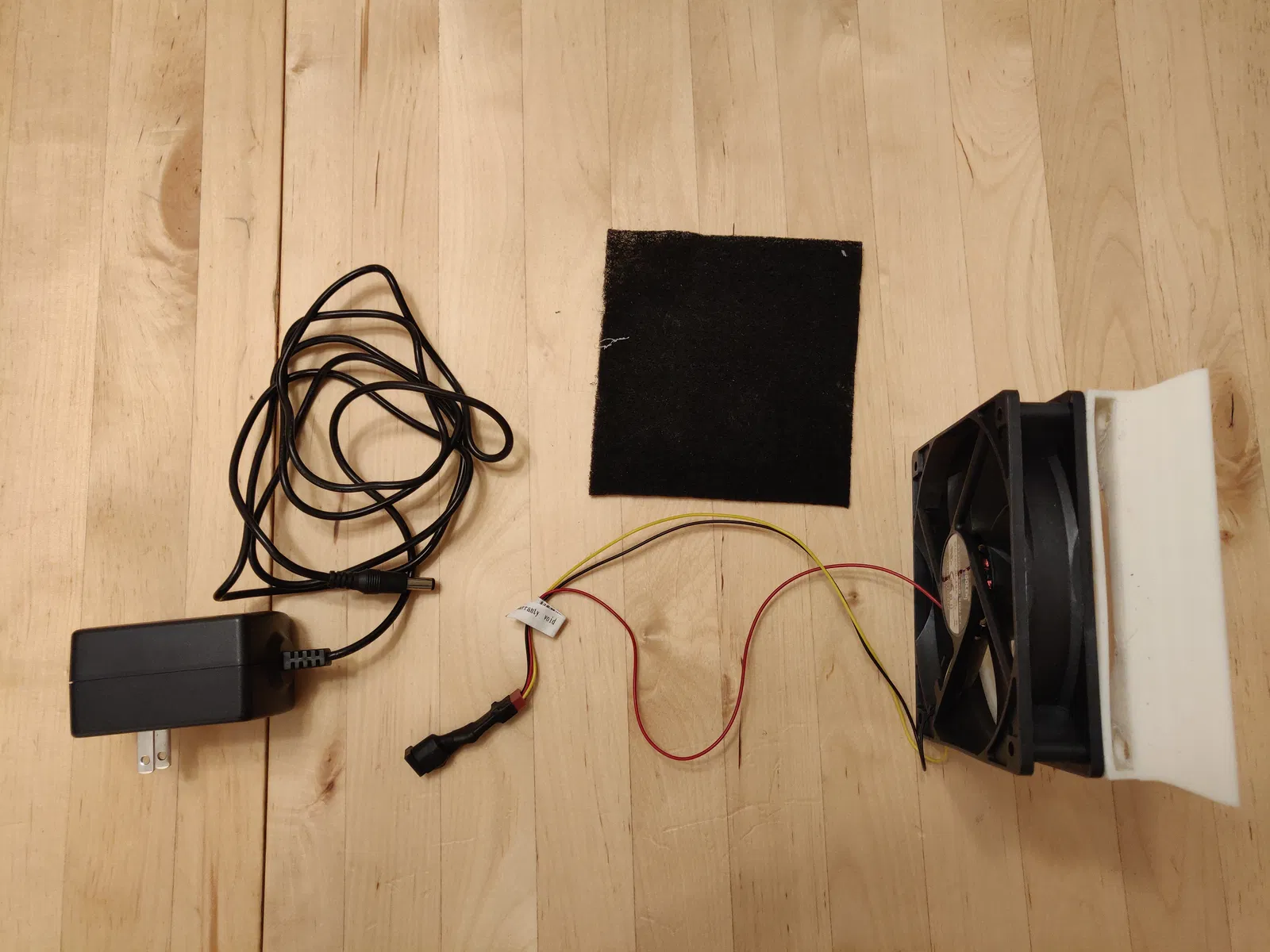

Danh sách vật liệu

• Khung dẫn khí in 3D
• Quạt PC 120 mm
• 4x ốc vít quạt PC (thường đi kèm với quạt)
• Bộ lọc carbon hoạt tính 1/4 inch hoặc 1/8 inch (như cái này )
• Nguồn điện 12V (như cái này)
• Đầu nối tròn âm vừa với nguồn điện (tùy chọn để dễ dàng ngắt kết nối, đầu cắm tròn 5.5mm O.D., 2.1mm I.D. đã được sử dụng trong bản dựng này)
  • Sử dụng cái này hoặc cái này để tránh hàn
• Băng keo điện và ống co nhiệt khi cần

Hướng dẫn lắp ráp

1. In khung dẫn khí theo hướng dẫn
2. (Tùy chọn) Loại bỏ vật liệu hỗ trợ, chà nhám và sơn theo yêu cầu
3. Cắt bỏ đầu nối quạt và tuốt dây
4. Kết nối đầu nối tròn với dây quạt
   1. Kiểm tra xem kết nối nào với đầu cắm tròn là cực dương và cực âm (phần vỏ là cực âm và phần chân cắm là cực dương)
   2. Hàn dây màu đỏ vào cực dương và dây màu đen vào dây âm. Dây màu vàng dùng để điều chỉnh tốc độ quạt và có thể bỏ qua.
   3. Sử dụng ống co nhiệt hoặc băng keo điện để bọc các mối hàn nếu cần
   4. Cắm nguồn điện để kiểm tra xem quạt có quay đúng chiều không

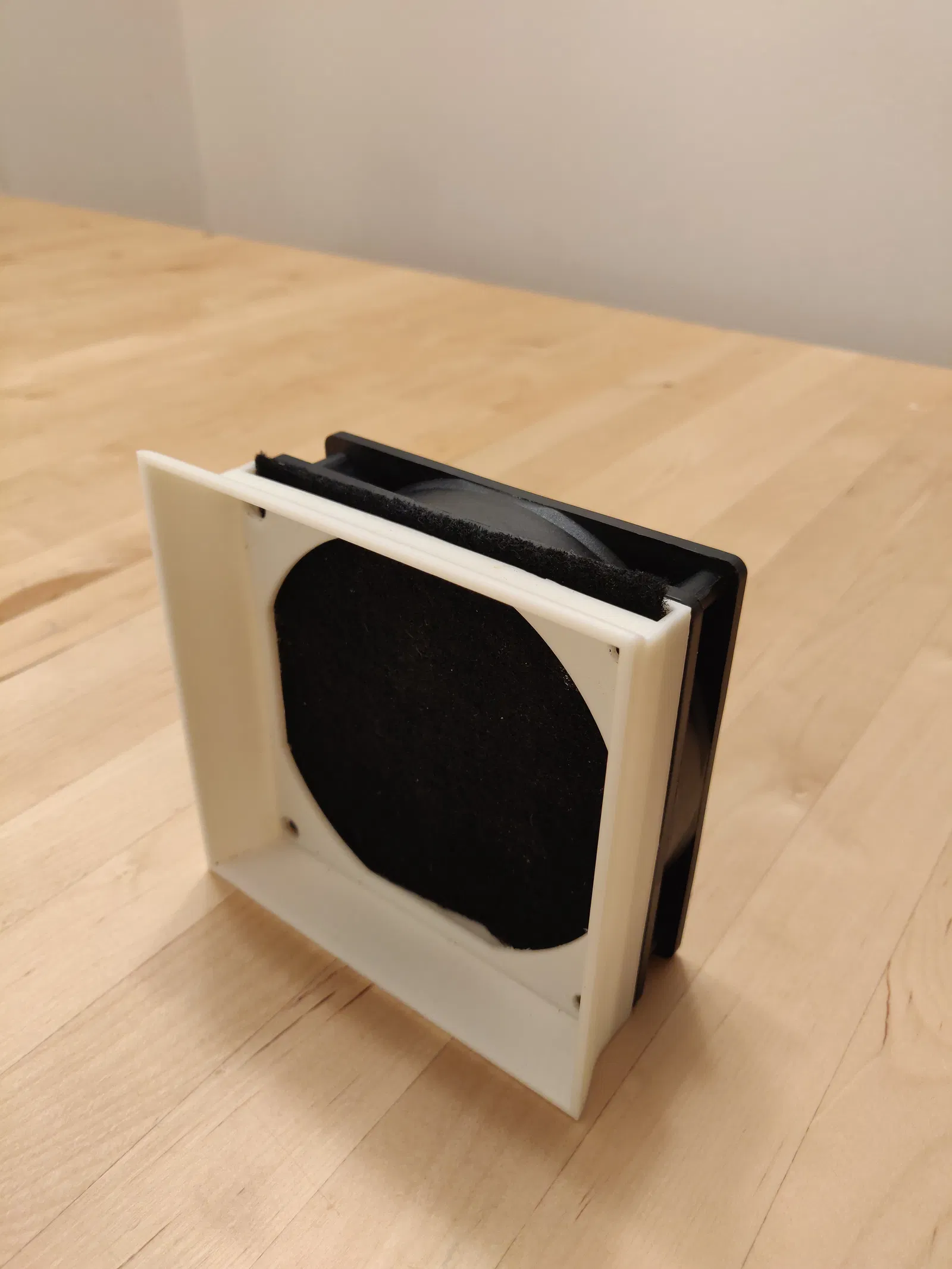

5. Sử dụng bốn ốc vít để gắn quạt vào mặt sau của khung dẫn khí. Quạt nên được định hướng theo chiều hút không khí từ phía trước
6. Cắt bộ lọc carbon hoạt tính cho vừa với khe ở phía trên khung và lắp vào
7. Máy hút khói của bạn đã sẵn sàng để sử dụng. Khi hàn, hãy đặt máy hút khói càng gần điểm hàn càng tốt để đảm bảo khả năng lọc tối ưu
