Dụng cụ giữ mũi tua vít dài

Có rất nhiều dụng cụ giữ mũi tua vít lục giác ngắn ở đây nhưng không có dụng cụ dài cho mũi tua vít 100mm, vì vậy tôi đã tạo ra cái này.

Nó cũng đóng vai trò như một thử nghiệm để lấy ren Fusion 360 để in 3D, vì mặc định chúng sẽ không hoạt động.

Cuối cùng, tôi đã thêm 0,5mm khoảng hở cho mỗi mặt ren cũng như bo tròn 0,3mm cho cạnh nhọn. Có thể bạn có thể giảm xuống 0,4mm nhưng chắc chắn dưới 0,2mm sẽ không hoạt động.

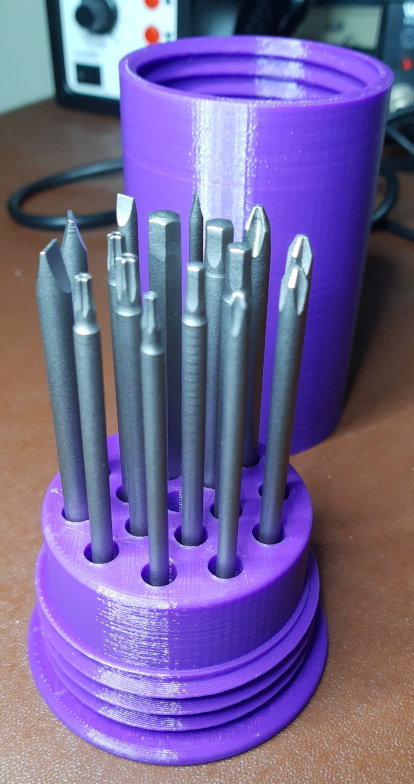

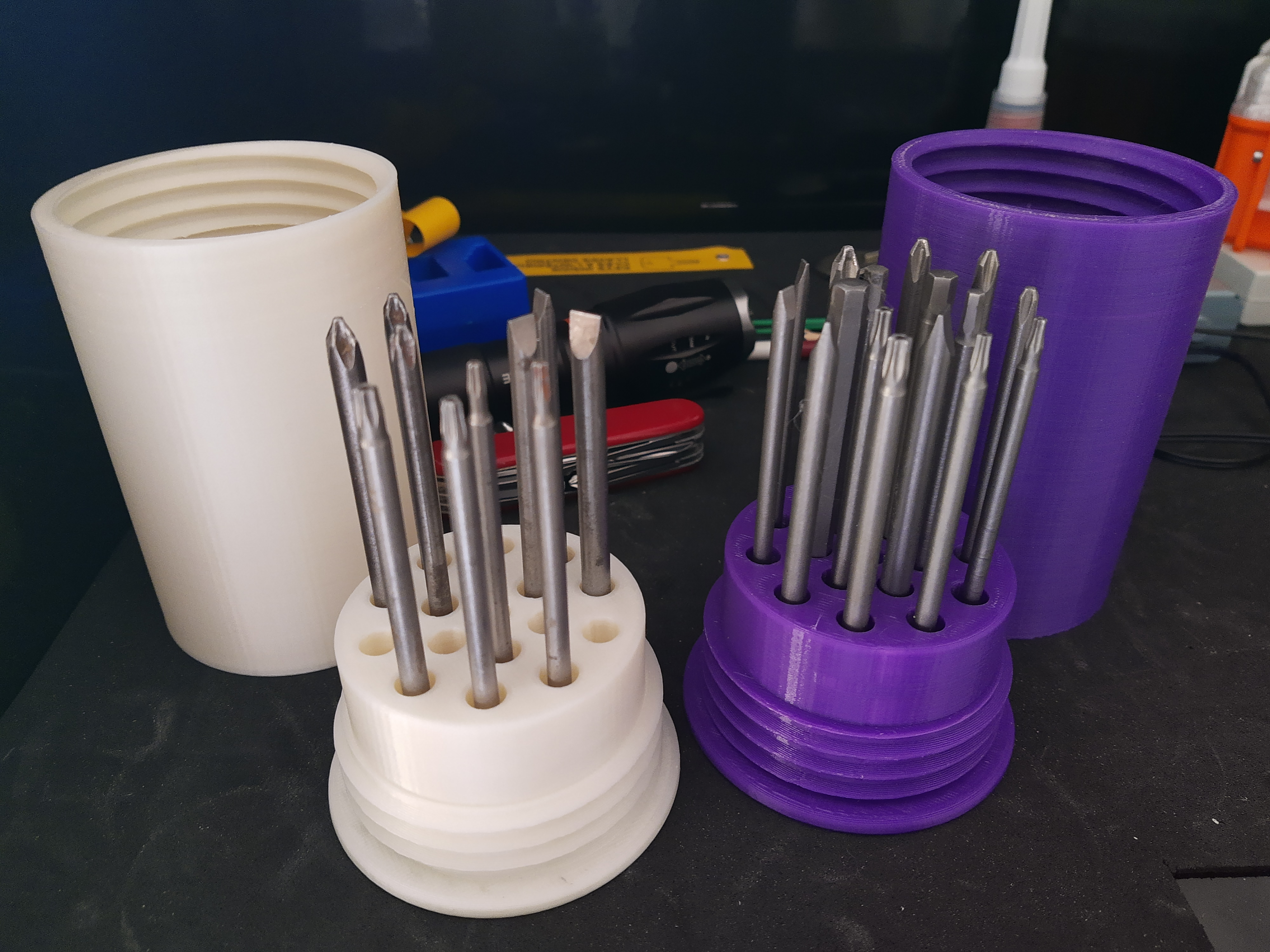

Nó giữ được 17 mũi khoan và chúng hơi lỏng lẻo, tôi không thích những thiết kế quá chật đến nỗi làm đau tay khi rút mũi khoan ra, nhưng nắp đậy giúp chúng không bị xê dịch nhiều. Nếu bạn không thích điều đó, bạn có thể thêm nam châm hoặc làm cho các lỗ có bán kính nhỏ hơn 3,8mm trong Fusion360 (đó là tham số người dùng).

Tôi có một số mũi khoan 75mm cũng vừa với cái này nhưng nắp có thể được làm nhỏ hơn cho chúng (cũng tiết kiệm thời gian in).

Ghi chú:

Bạn có thể giảm thời gian in bằng cách cắt bớt một chút phần trên và dưới của đế.

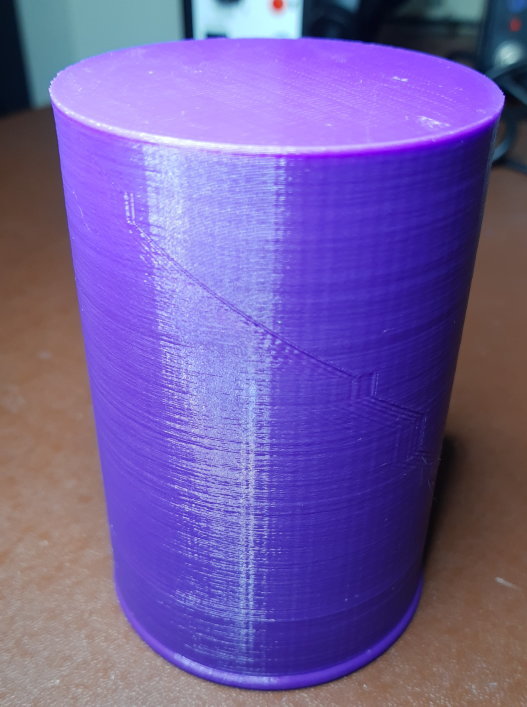

Nắp đậy có một khoảnh khắc nhô ra ngắn khi nó bắt đầu in ren trong không khí, nhưng nó sớm tự giải quyết và in phần còn lại ổn thỏa. Bạn có thể khắc phục điều này bằng cách thêm một đường bo tròn vào đỉnh của ren vít - điều đó không quan trọng vì không có gì được vặn vào mặt đó (về cơ bản đó là đầu của vít).

Nguồn Fusion360 được cung cấp.
