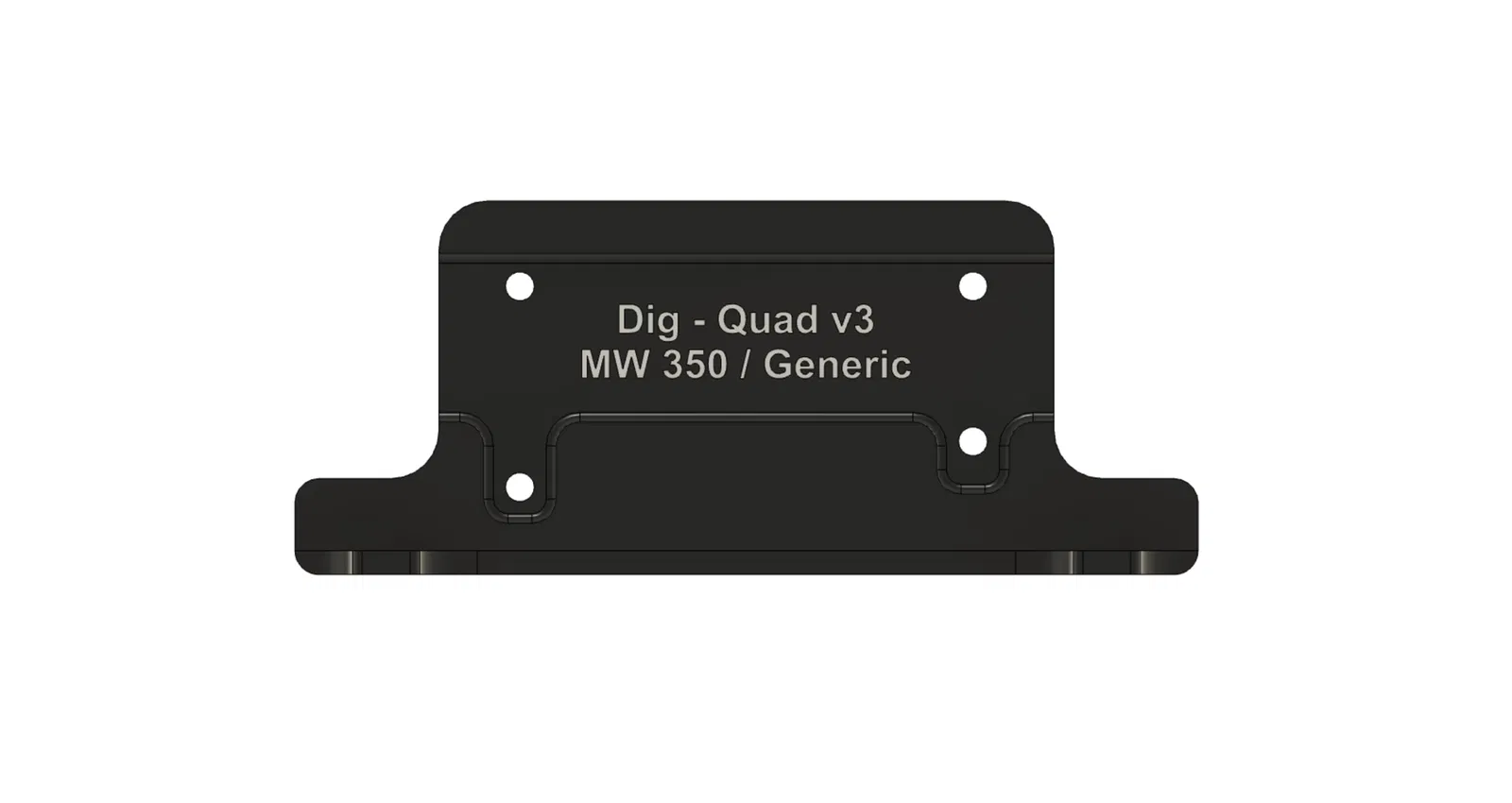

Giá đỡ Nguồn cho Bộ điều khiển QuinLED Dig Quad

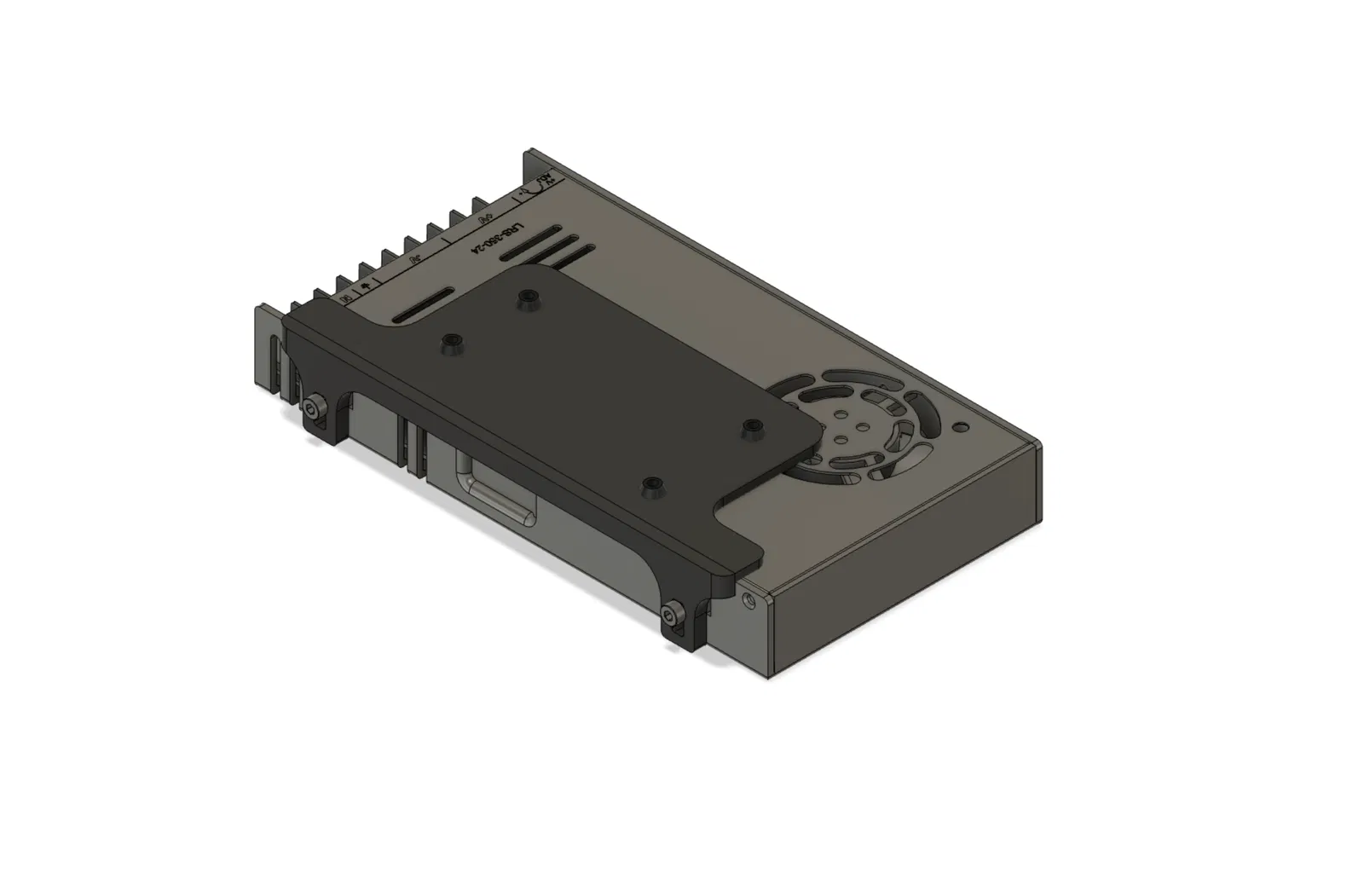

Giá đỡ bộ điều khiển QuinLED Dig Quad được thiết kế đặc biệt để gắn PSU, đảm bảo sự vừa vặn hoàn hảo với các bộ nguồn Alitove và Meanwell tiêu chuẩn. Nó cho phép sử dụng các lỗ vít trên của PSU, giải phóng các lỗ dưới để lắp đặt nguồn điện.
Mô tả
Dễ in, in úp mặt xuống.

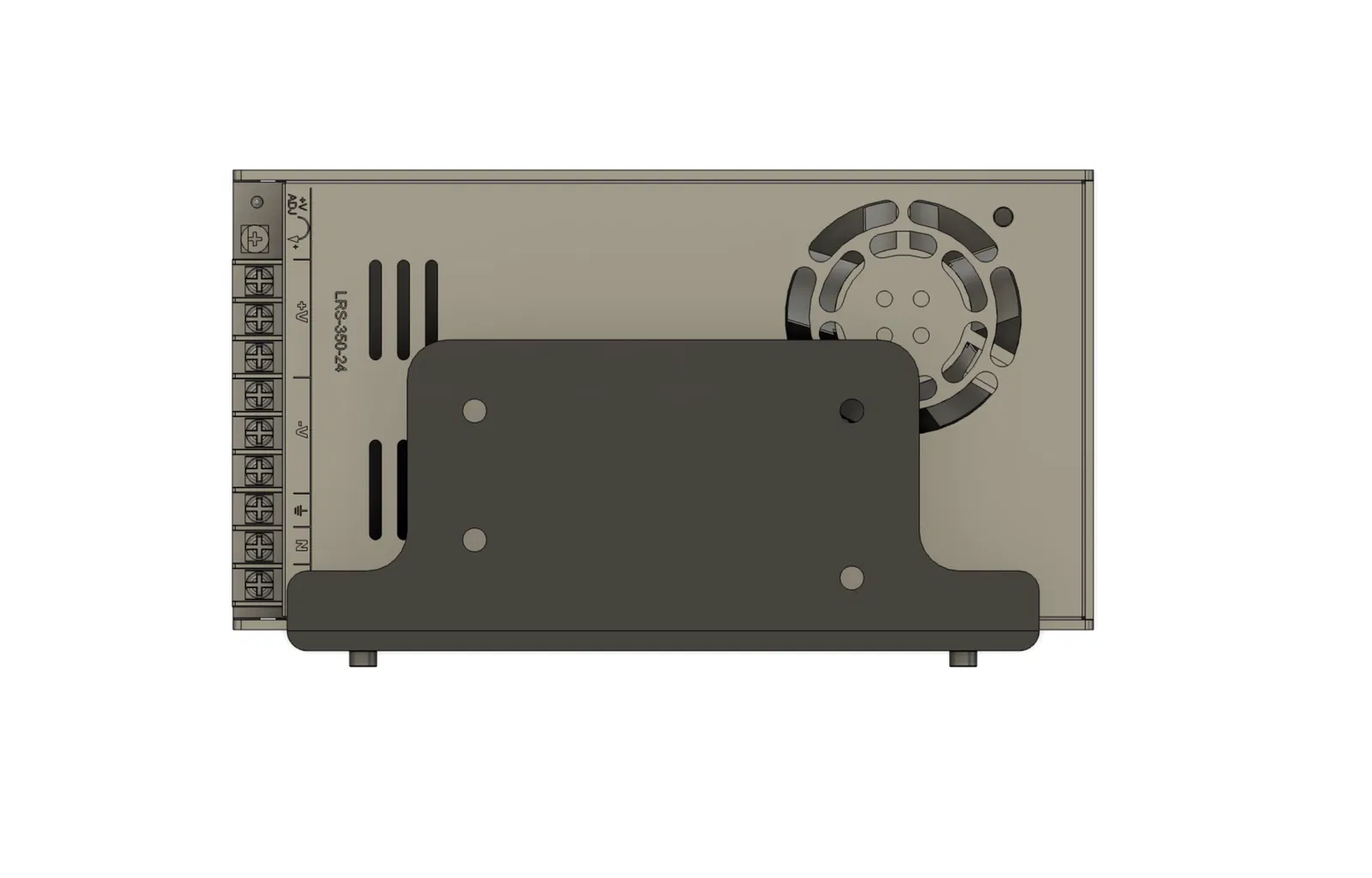

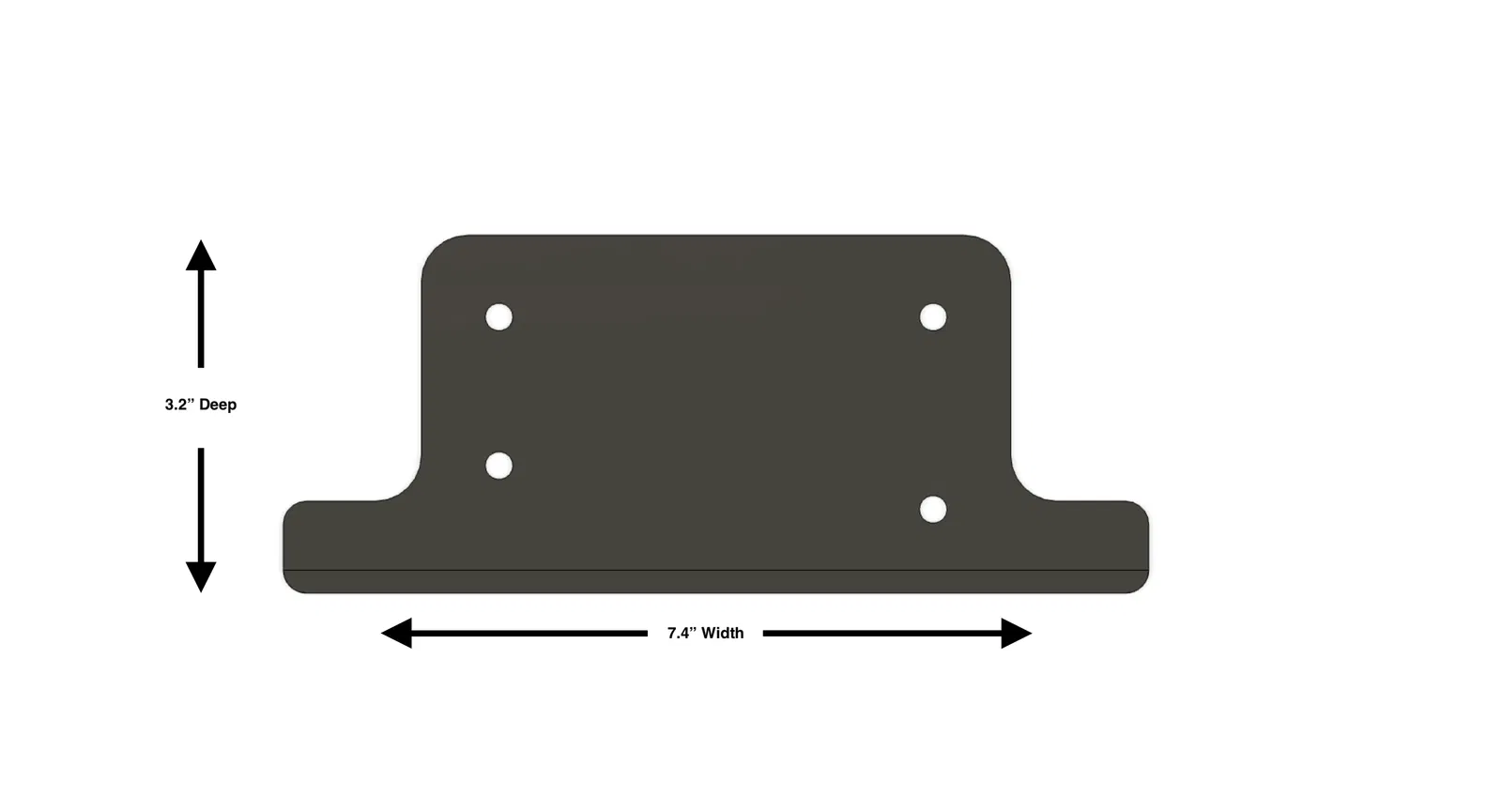

Giá đỡ PSU này được thiết kế để phù hợp với kích thước lỗ tiêu chuẩn cho PSU (đã xác minh trên Alitove và Meanwell).

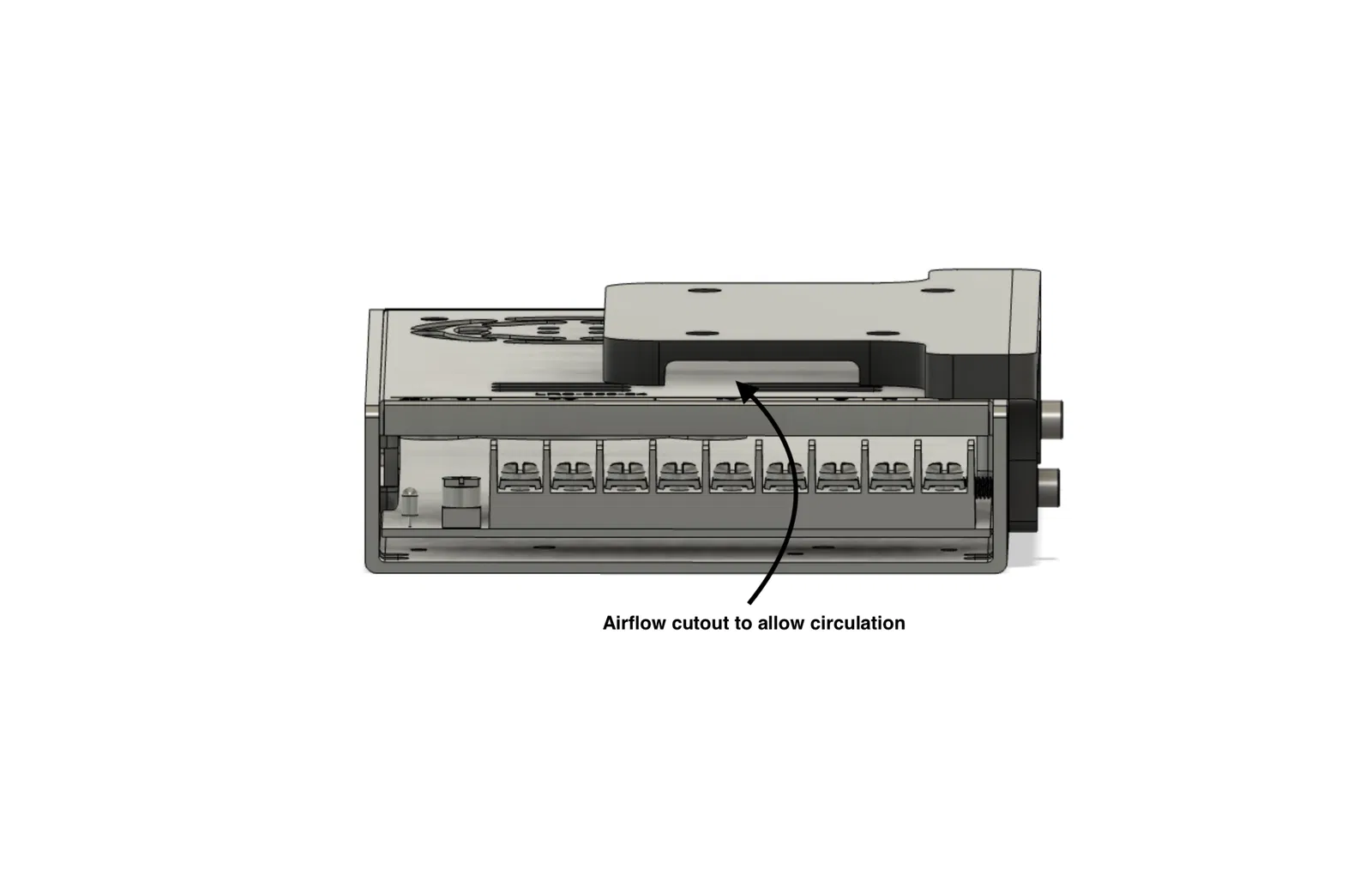

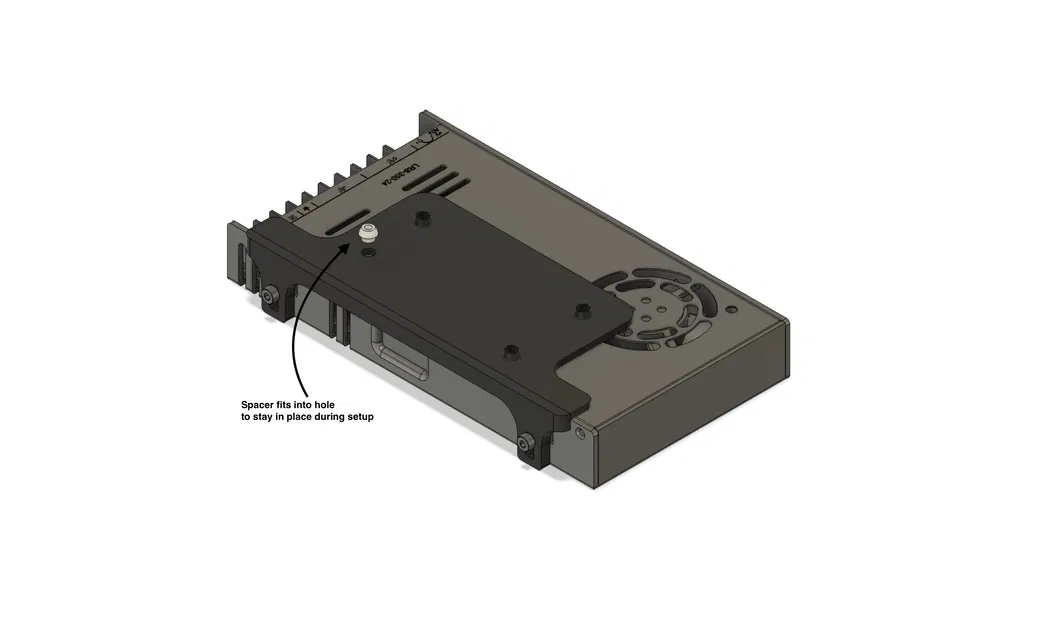

Thiết kế có một rãnh ở dưới cùng để cho phép các đai ốc/bu lông nằm phía trên PSU. Thiết kế chỉ sử dụng các lỗ vít phía trên trên PSU để cho phép phần dưới được sử dụng để gắn PSU.
Phần cứng lắp đặt:
2x - Bu lông M4 - 8mm (để cố định giá đỡ vào PSU)
4x - Bu lông/đai ốc M2 - 12mm (để cố định bộ điều khiển vào giá đỡ)
Cài đặt in
Lưu ý:
Cài đặt in
Đầu phun: .4mm (.6mm trở lên cũng hoạt động tốt)
Chiều cao lớp: .32mm
Chu vi: 3
Lớp đặc: 4 lớp trên/dưới
Lưới độn: 10%
Tốc độ: Tiêu chuẩn, nhưng chậm hơn sẽ tốt hơn cho các giá đỡ
Danh mục: Điện tử
