Bộ Căng Trục X Tối Giản Cho Ender 3

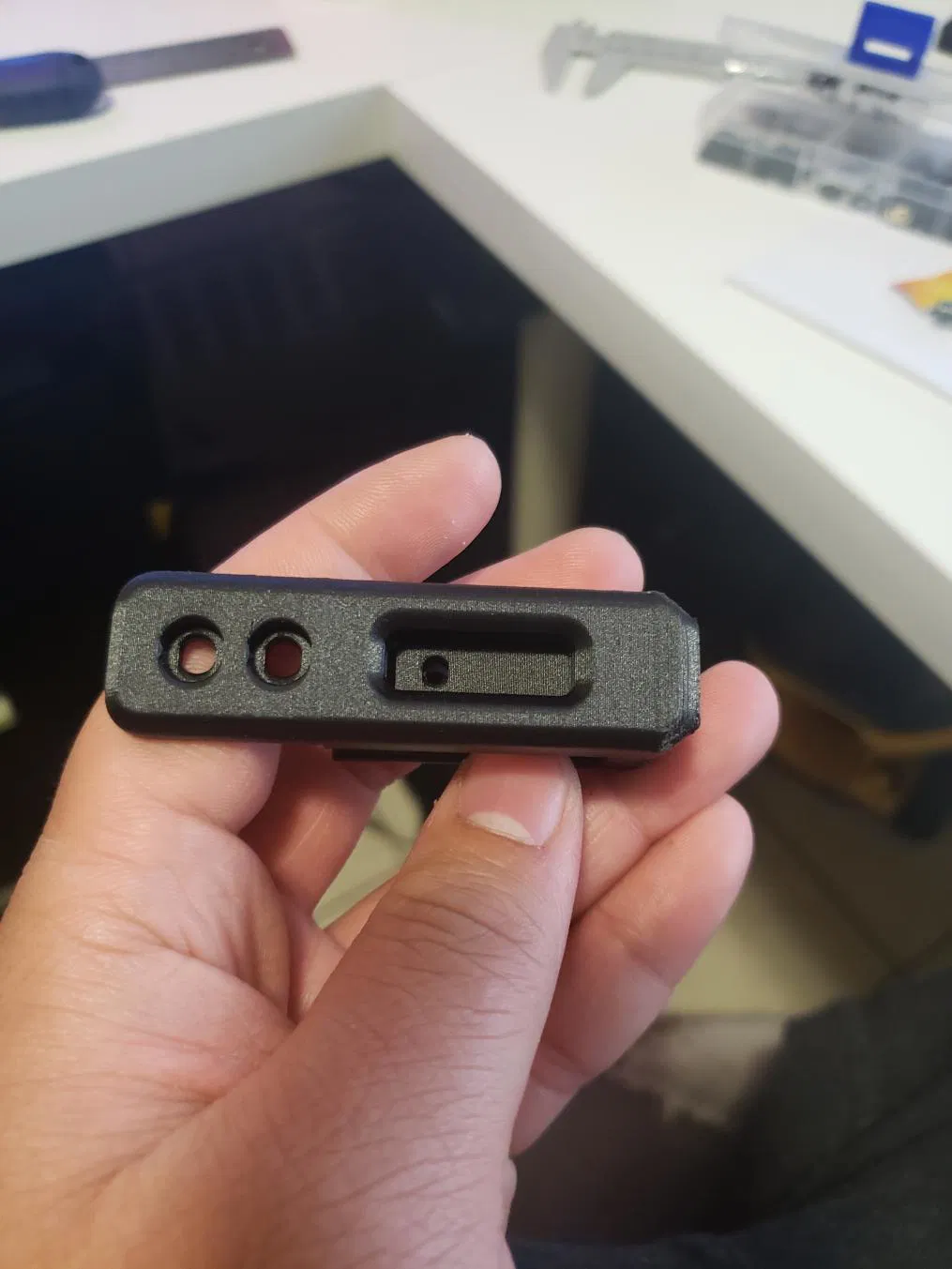

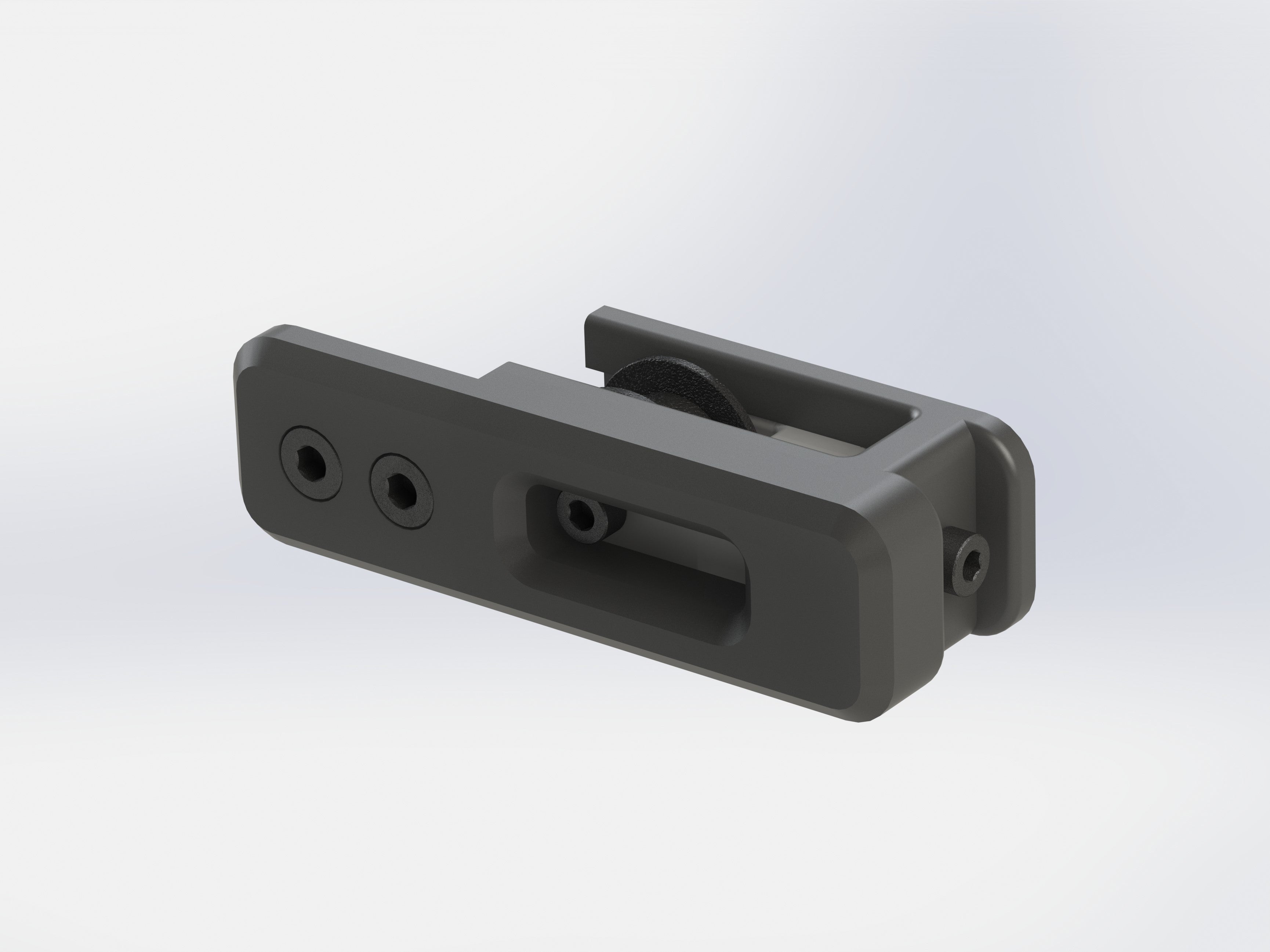

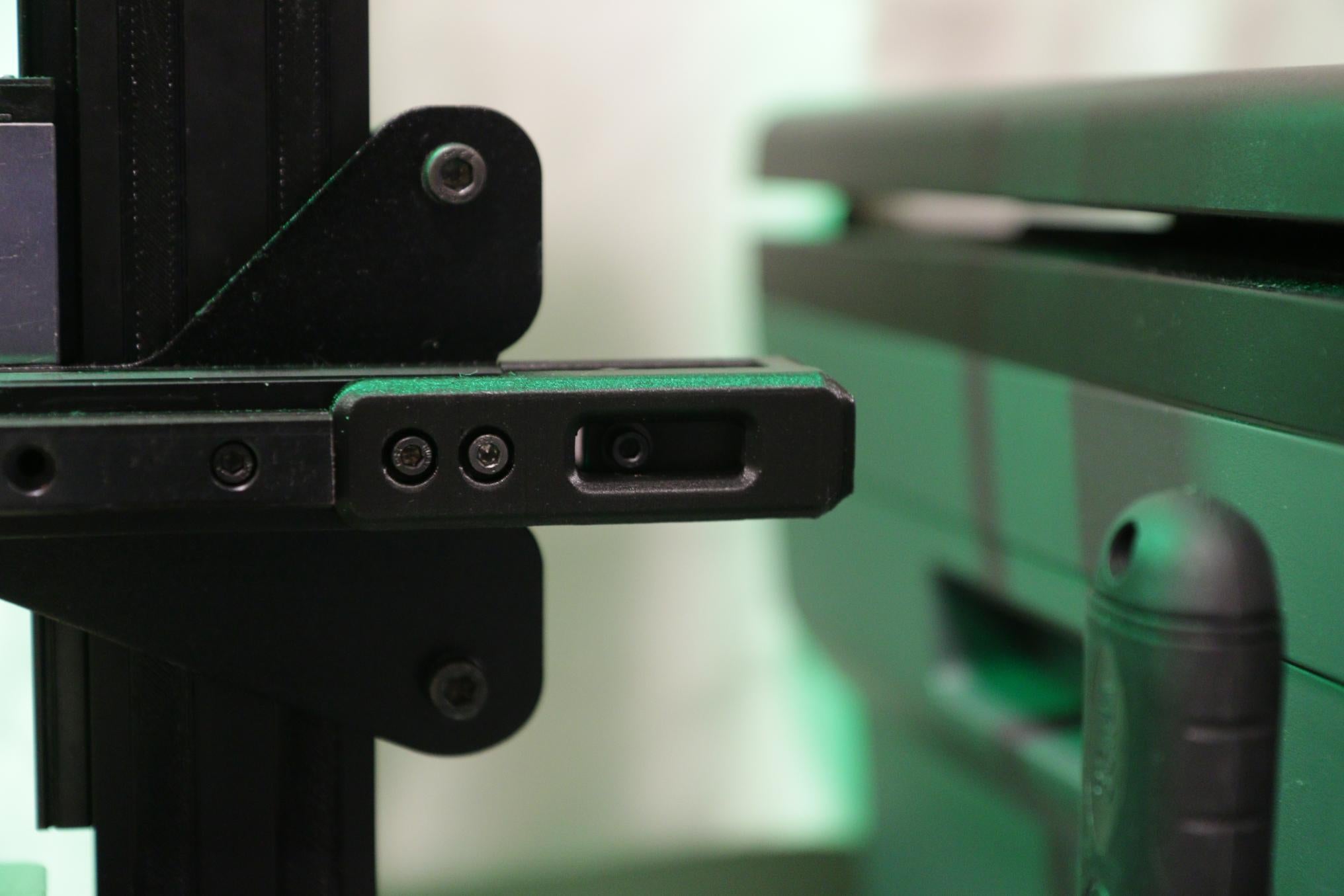

Thiết kế bộ căng trục X tối giản này cho Ender 3 của tôi, tôi đã làm nó nhỏ nhất có thể để không gây mất tập trung khi lắp trên máy in. Nó căng bằng bu lông/đai ốc m3 và chìa khóa lục giác.

Một vài lưu ý:

• Vì bộ căng này nhỏ hơn và do đó hành trình cũng nhỏ hơn, bạn có thể cần cắt bớt dây đai khoảng 5mm.
• Bộ căng này sử dụng bánh răng dẫn hướng GT2 thay vì vòng bistock, đây là một trong những yếu tố giúp bộ căng này nhỏ gọn và cho dây đai một đường đi tốt hơn vì các bánh răng dẫn hướng stock lớn hơn các bánh răng dẫn hướng GT2 truyền thống, dễ gây ra các vấn đề về căn chỉnh.
• Nếu bạn đang sử dụng bánh răng dẫn hướng GT2 có lỗ 5mm, bạn sẽ cần một bộ chuyển đổi từ 5mm sang 3mm để lắp ráp (bộ phận này đã được bao gồm).
• Bạn có thể thay thế các bu lông lắp m4 và đai ốc T bằng các bu lông m3 nếu muốn.

Hướng dẫn in

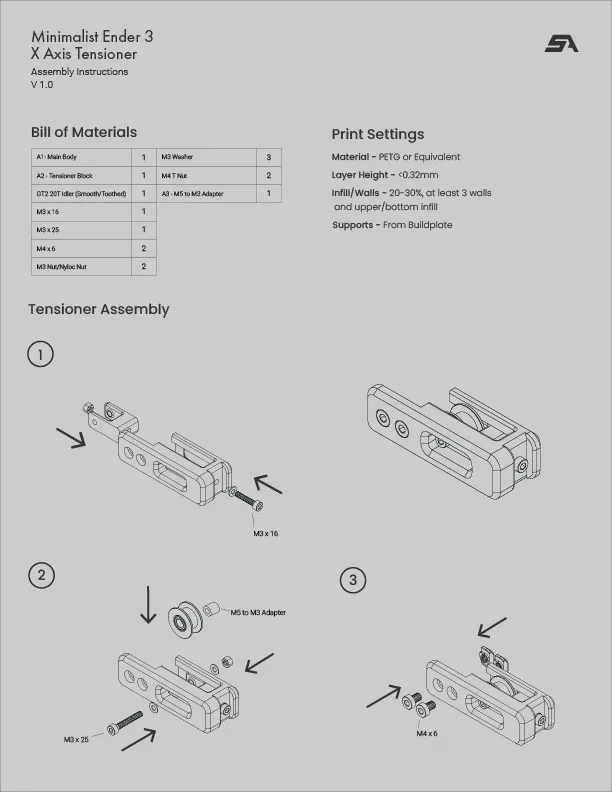

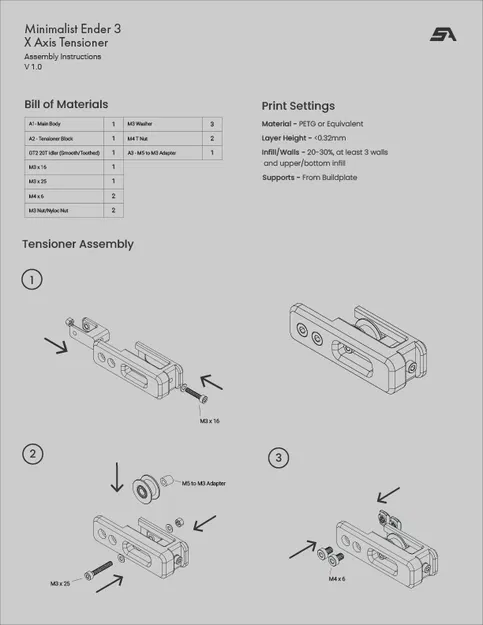

Hướng dẫn lắp ráp (không bao gồm việc lắp vào máy in vì bước này khá đơn giản), cũng như Danh sách vật liệu được bao gồm trong phần ảnh.
