Công tắc cuối hành trình Z cho Voron V0/0.1

Tài liệu vẫn đang trong quá trình hoàn thiện

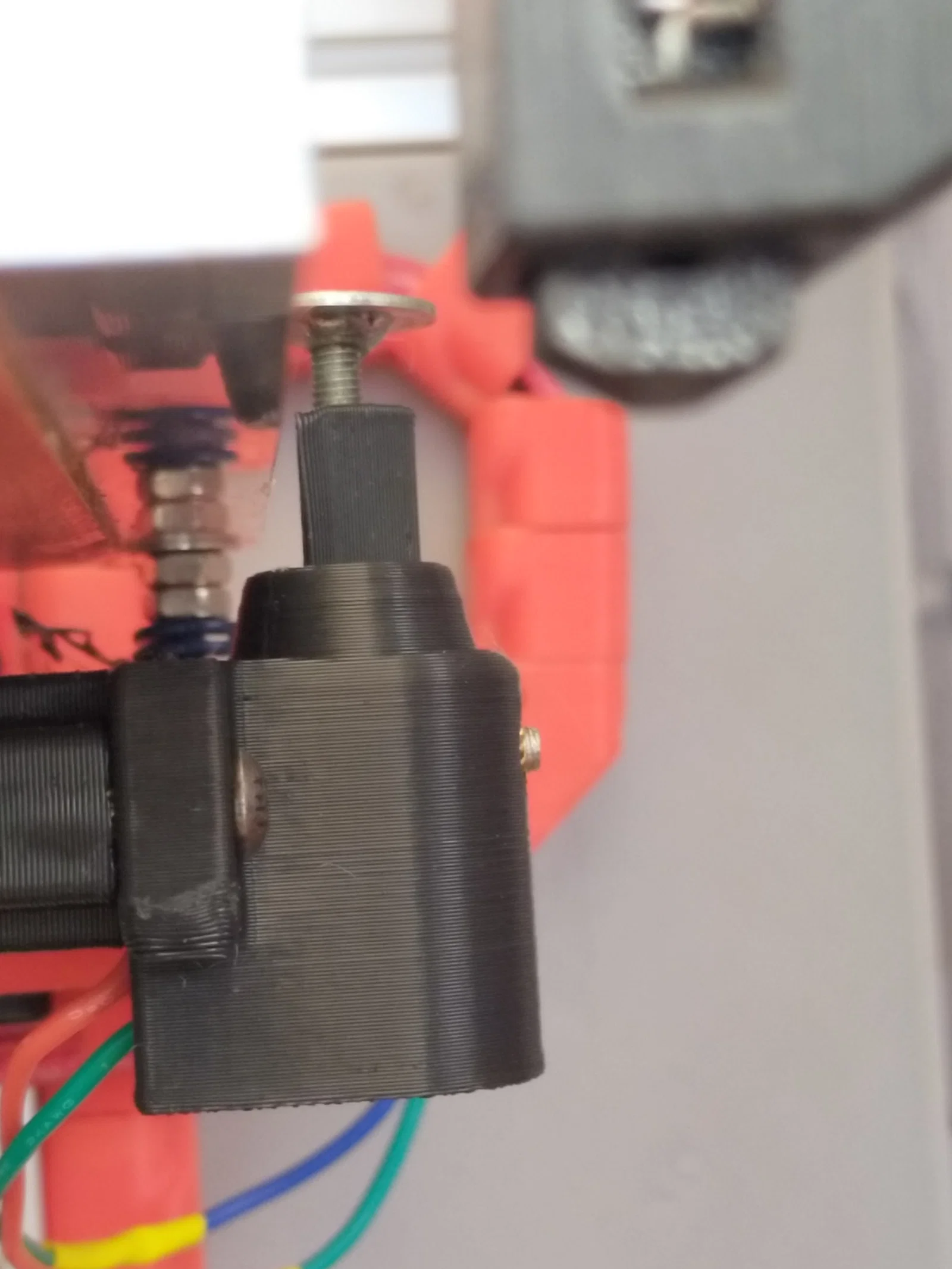

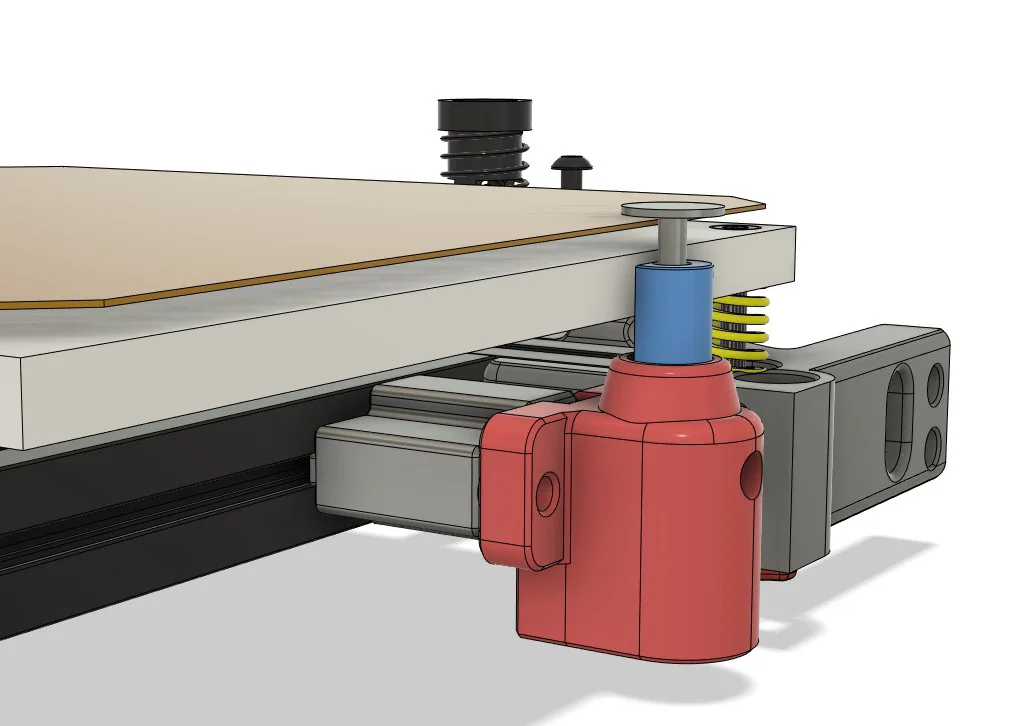

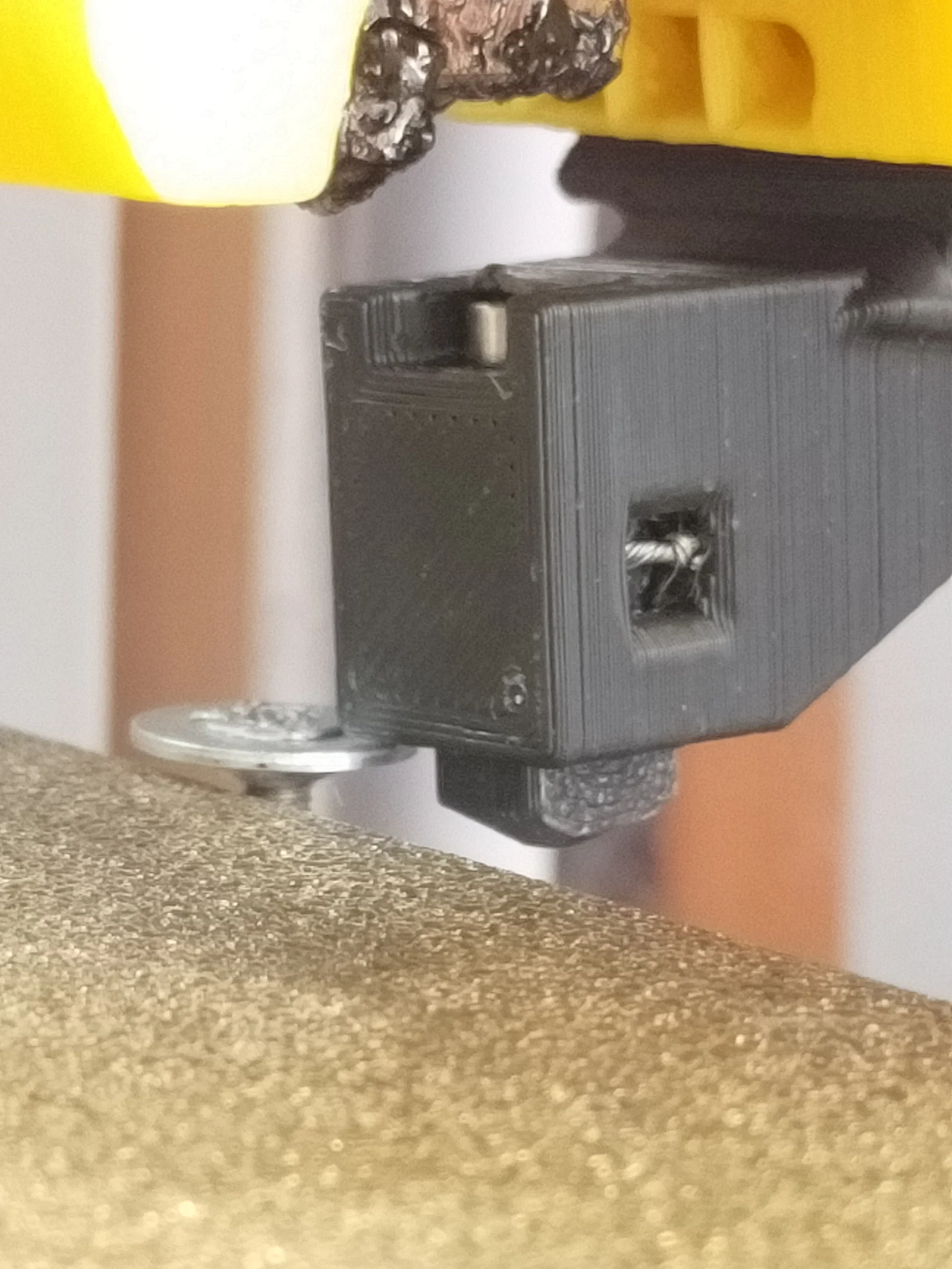

Tôi luôn muốn có Tự động bù Z trên Voron V0 của mình. Vì vậy, tôi đã chỉnh sửa một chút công tắc cuối hành trình Unklicky sexbolt (https://github.com/majarspeed/Unklicky/tree/main/Unklicky_Endstops/Unklicky_SexBolt) để giảm tải, điều chỉnh lỗ gắn, tạo một khối vít và gắn nó vào thanh nhôm của bàn nhiệt. Hiện tại, tôi đang sử dụng đầu dò Unklicky ( https://github.com/jlas1/Klicky-Probe/tree/main/Probes/Unklicky). Đầu dò Klicky cũng nên hoạt động tốt.

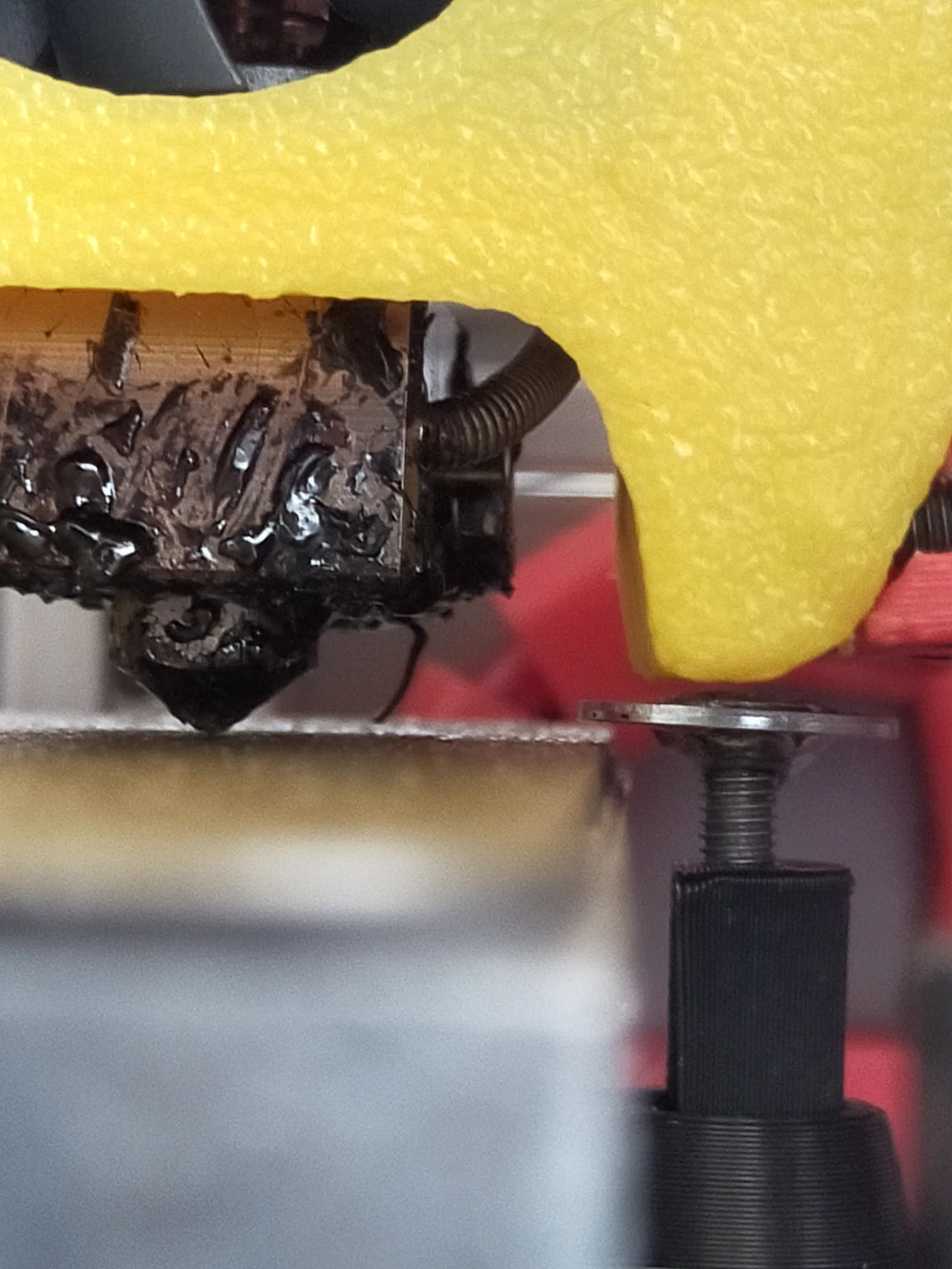

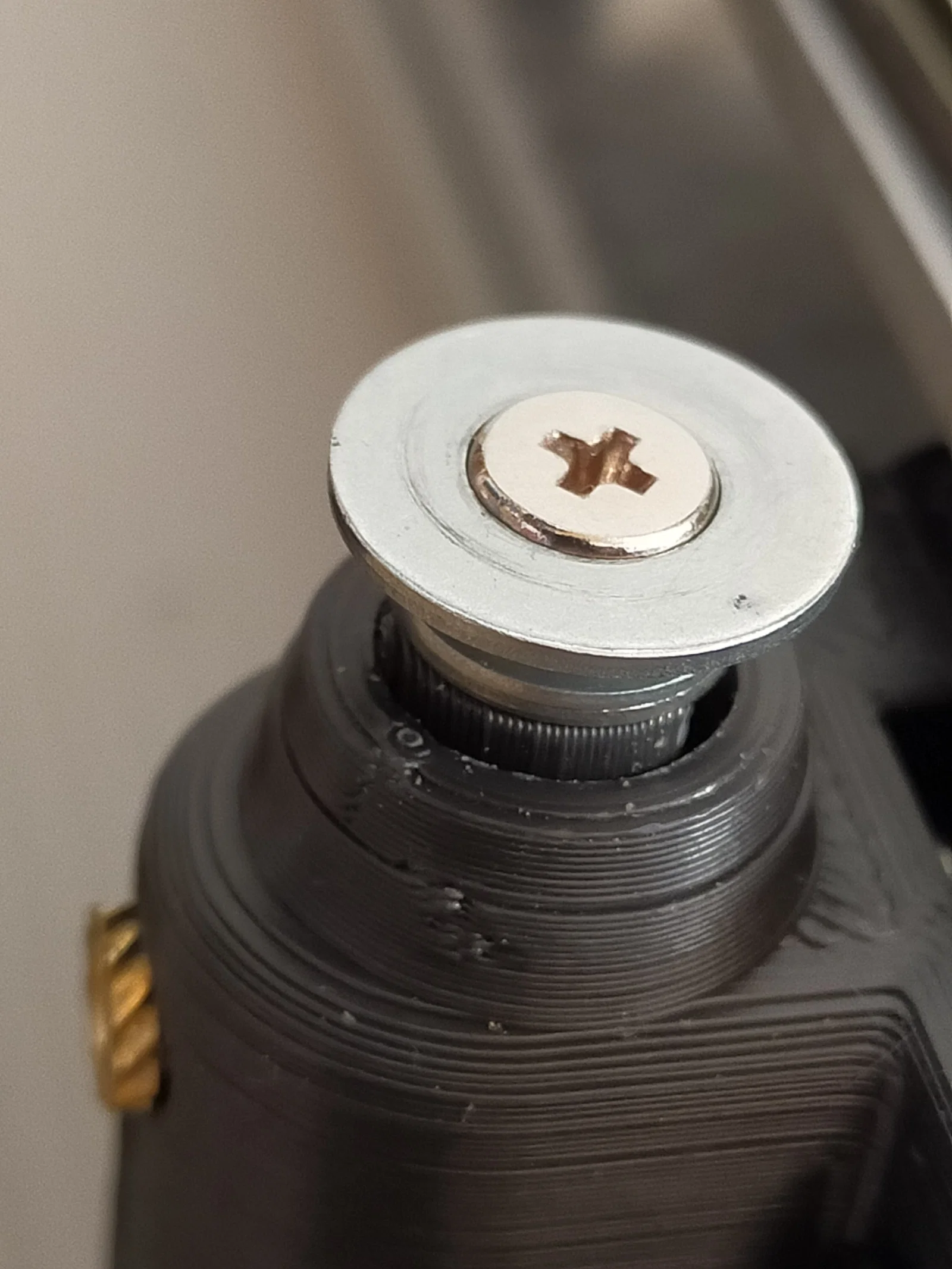

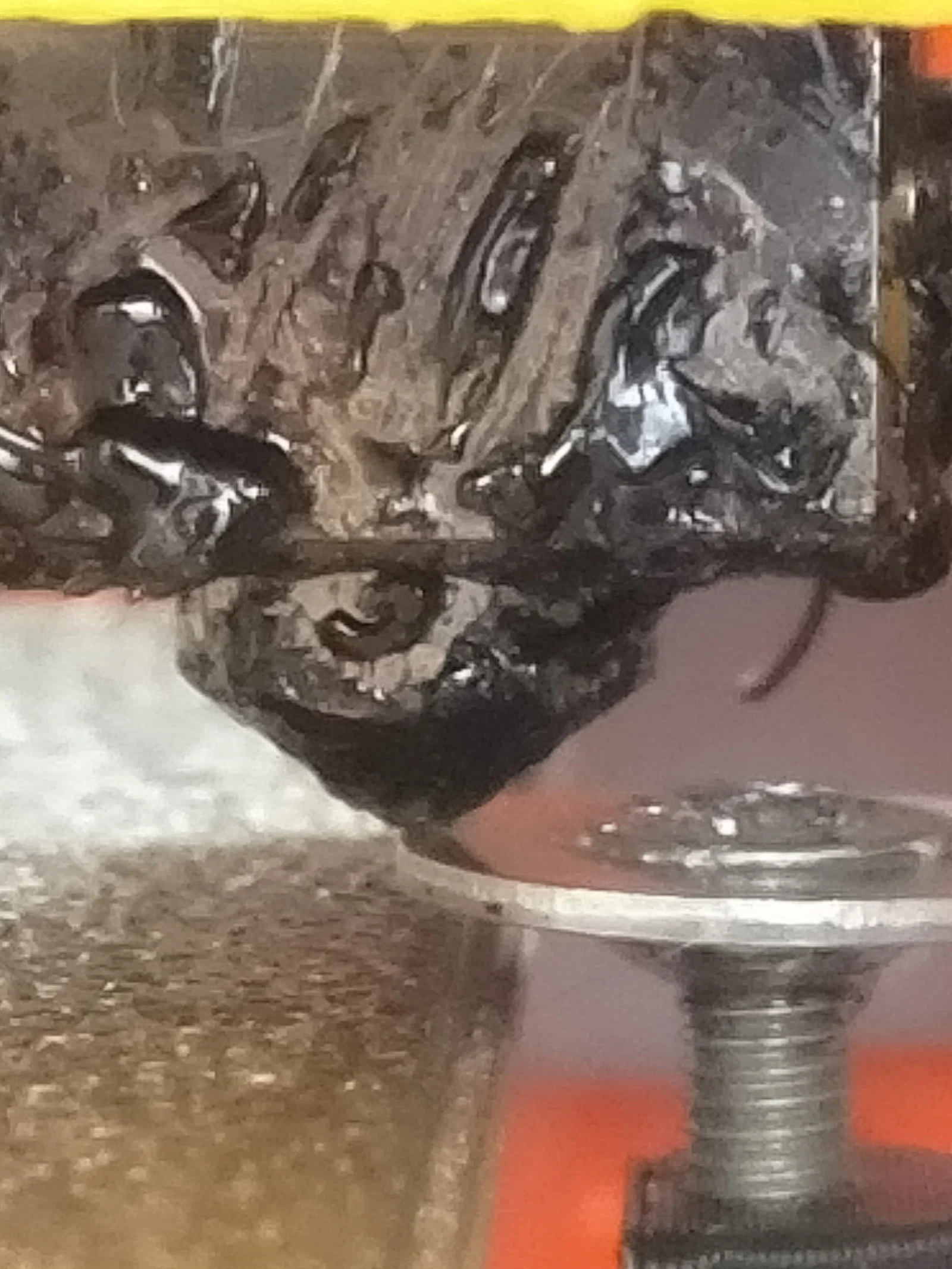

Tôi xếp chồng một vít đầu chìm M3 10mm và vòng đệm M5 để làm đầu kim. Bạn có thể xếp chồng thêm một số vòng đệm M3 để giữ chặt và điều chỉnh chiều cao kim.

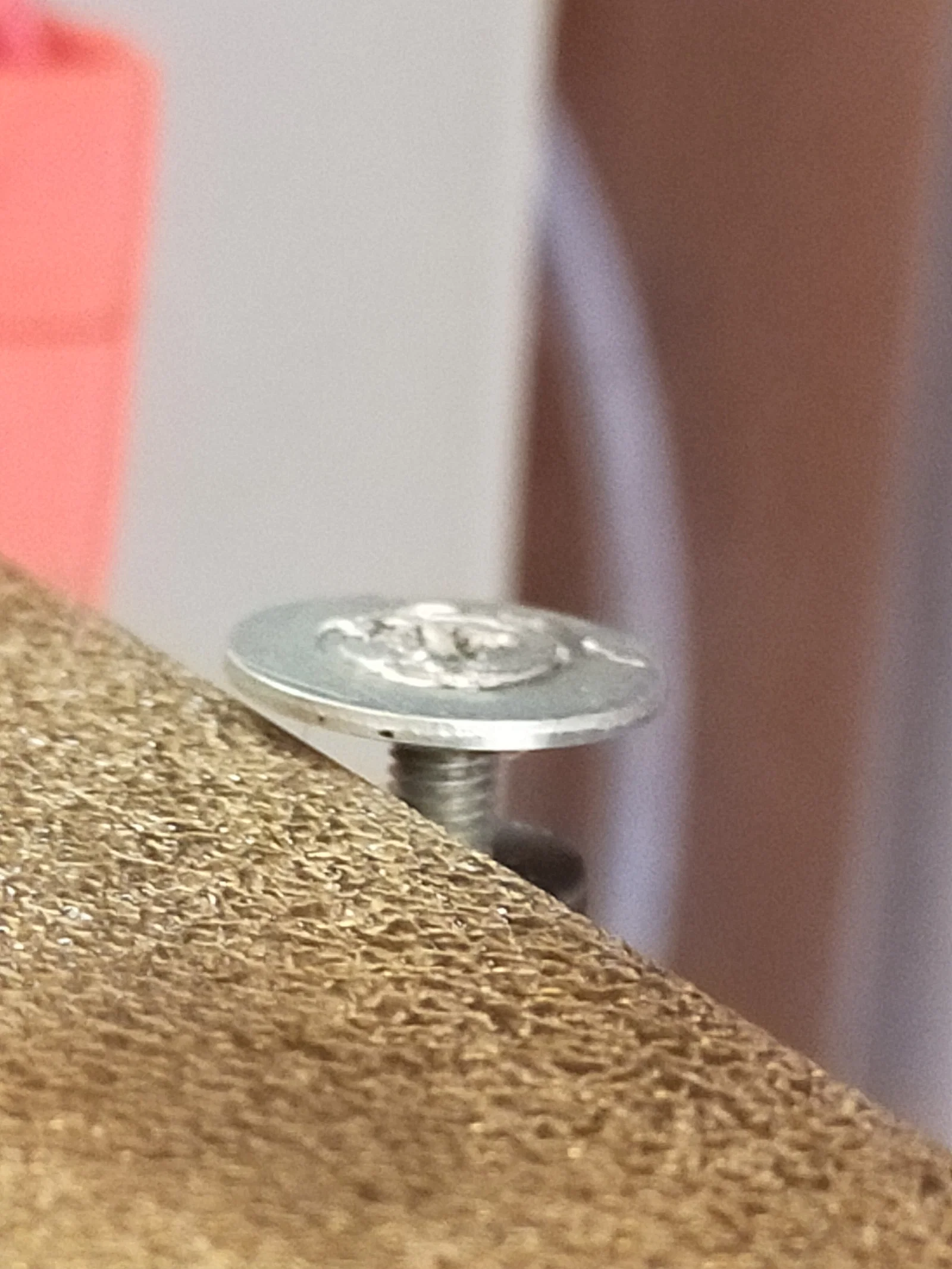

Phần đầu kim phải có ít nhất 1mm phần chiều rộng chồng lên mặt bàn in và đầu kim. Tôi sử dụng khối vít 22mm.

Các thiết lập cấu hình quan trọng:

[z_calibration] nozzle_xy_position: 120,84 switch_xy_position: 117,75 bed_xy_position: 60,60 switch_offset: 3.6 # Giá trị càng cao thì càng gần bàn nhiệt

LƯU Ý: Bạn cần đi lại dây công tắc cuối hành trình qua dây xích cáp trục Z Bạn sẽ mất một chút diện tích in

Bạn cần:

Đối với đầu kim: 1 cái vít đầu chìm M3 10mm 1 cái vòng đệm M5 Vài cái vòng đệm M3 (Tùy chọn)

Đối với khối vít: 1 con vít M3 SHSC/BCSC 15mm 2 cái đai ốc nhiệt M3 (4x5) 1 cái đai ốc M3

Đầu dò Unklicky: 1 con vít M3 20mm 2 cái đai ốc nhiệt M3 (4x5) 2 cái nam châm tròn 3x6 Dây 24AWG 1 cái vòng đệm M3 (Tùy chọn)

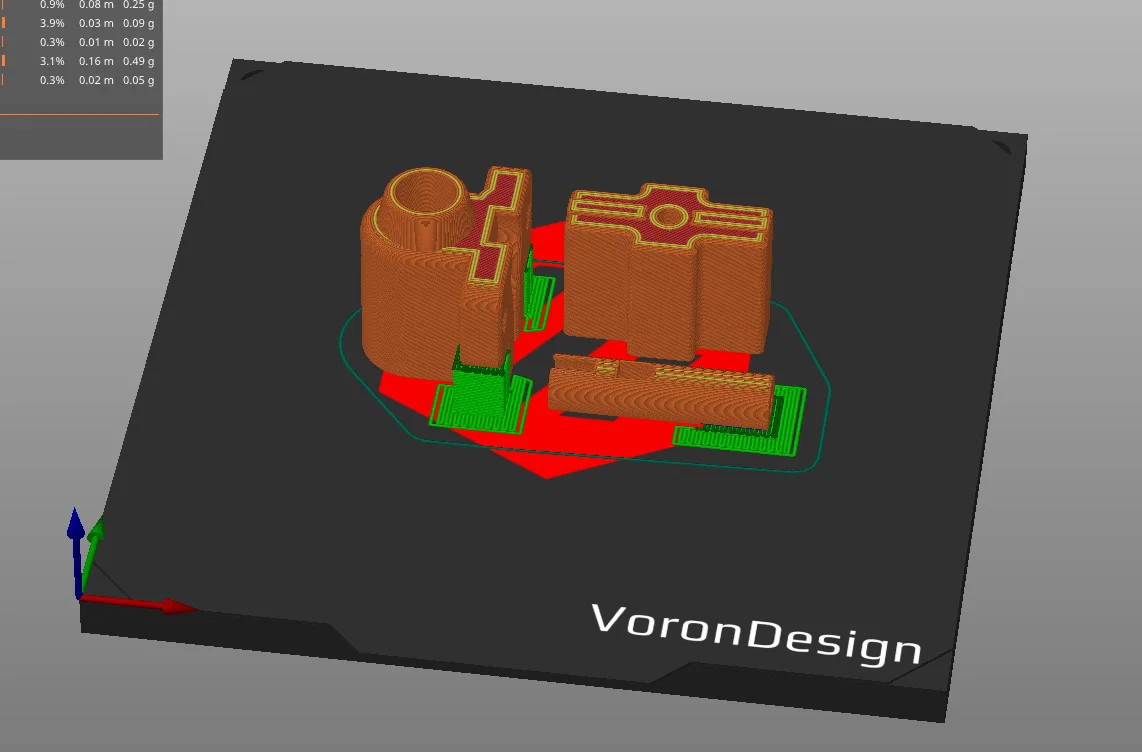

Vui lòng sử dụng cài đặt in được đề xuất bởi Voron. ABS/ABS+ Vui lòng xem hình ảnh để biết hướng in. In với hỗ trợ trên mặt bàn in.
