Giá đỡ Rack Module 19"

Cập nhật:

07-02-2025

Đã thêm các Khung 1HE với lỗ rộng hơn. Giờ đây có thể hoạt động trên các rack 10" nữa.

22-11-2023

Đã thêm thanh chia 2 khe

Cập nhật thanh Zimaboard

07-11-2023

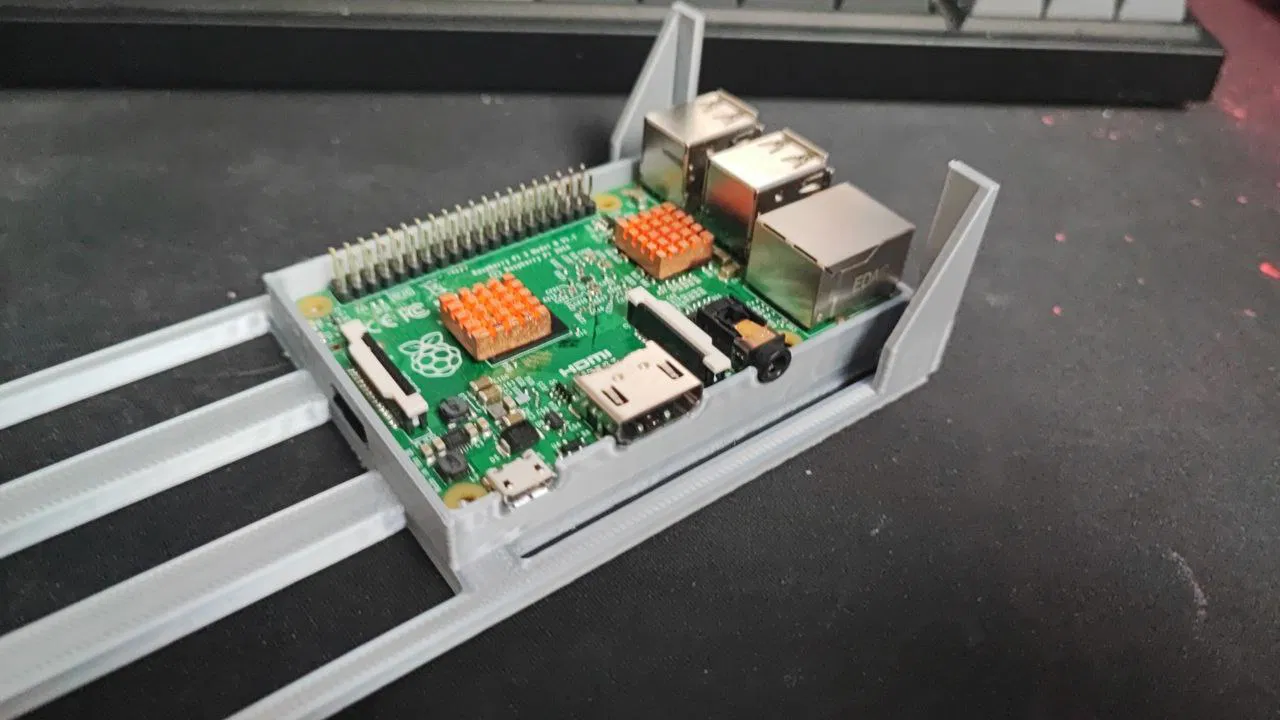

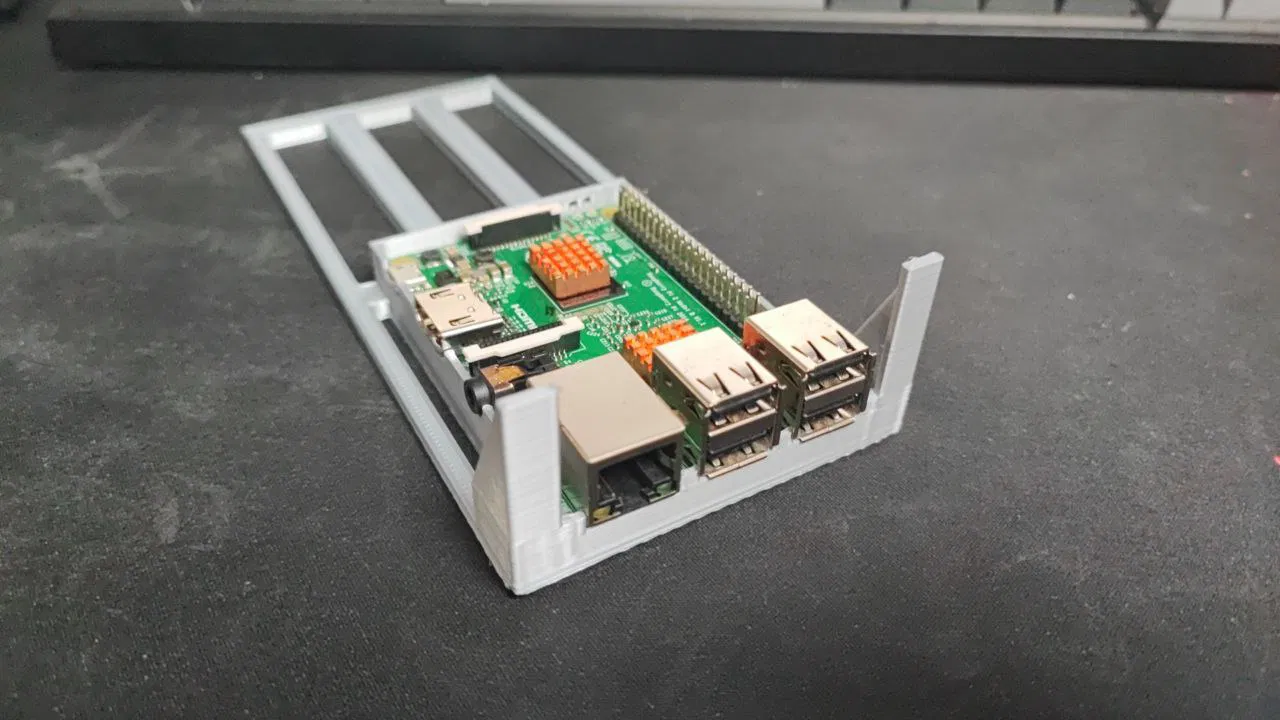

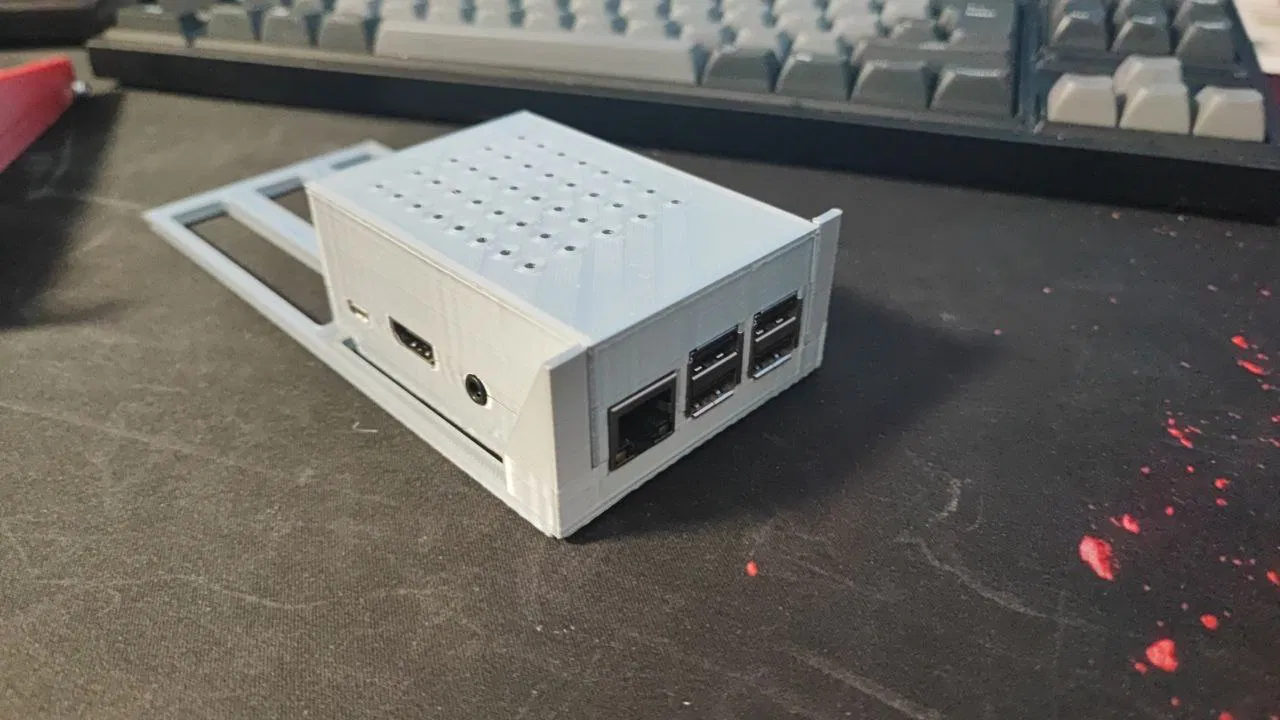

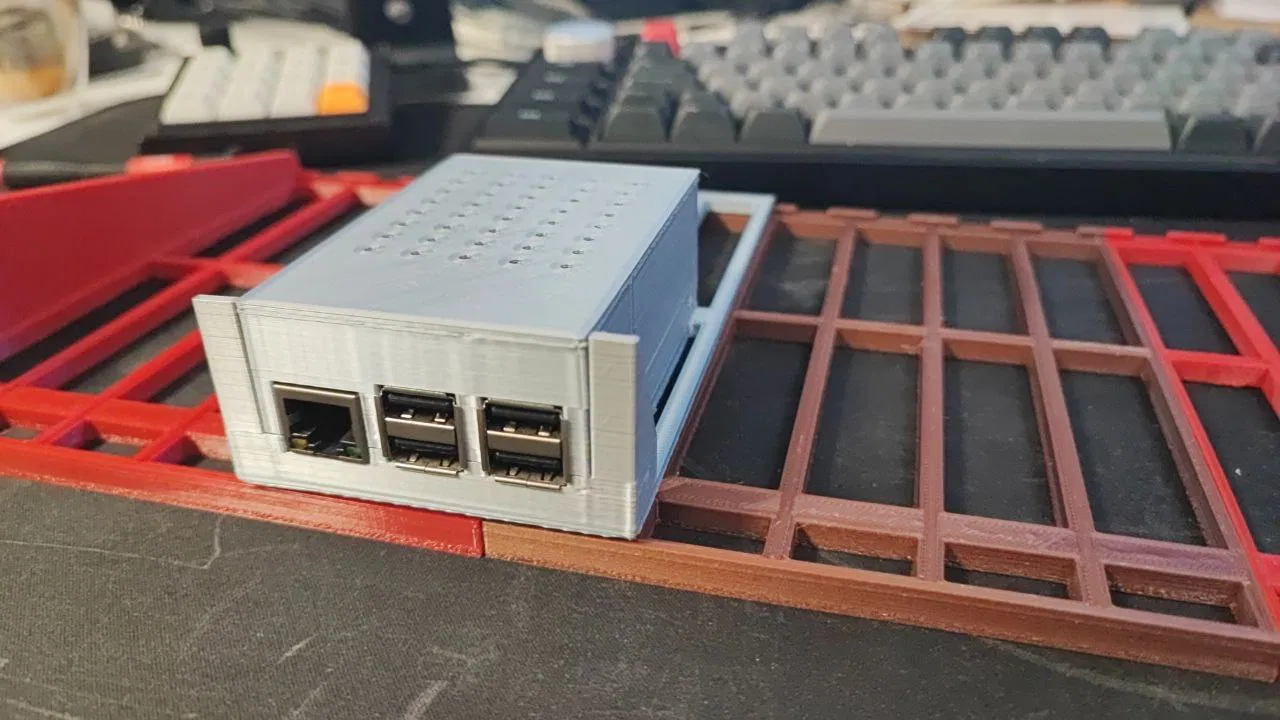

Đã thêm thanh Raspberry Pi 2/3

03-11-2023

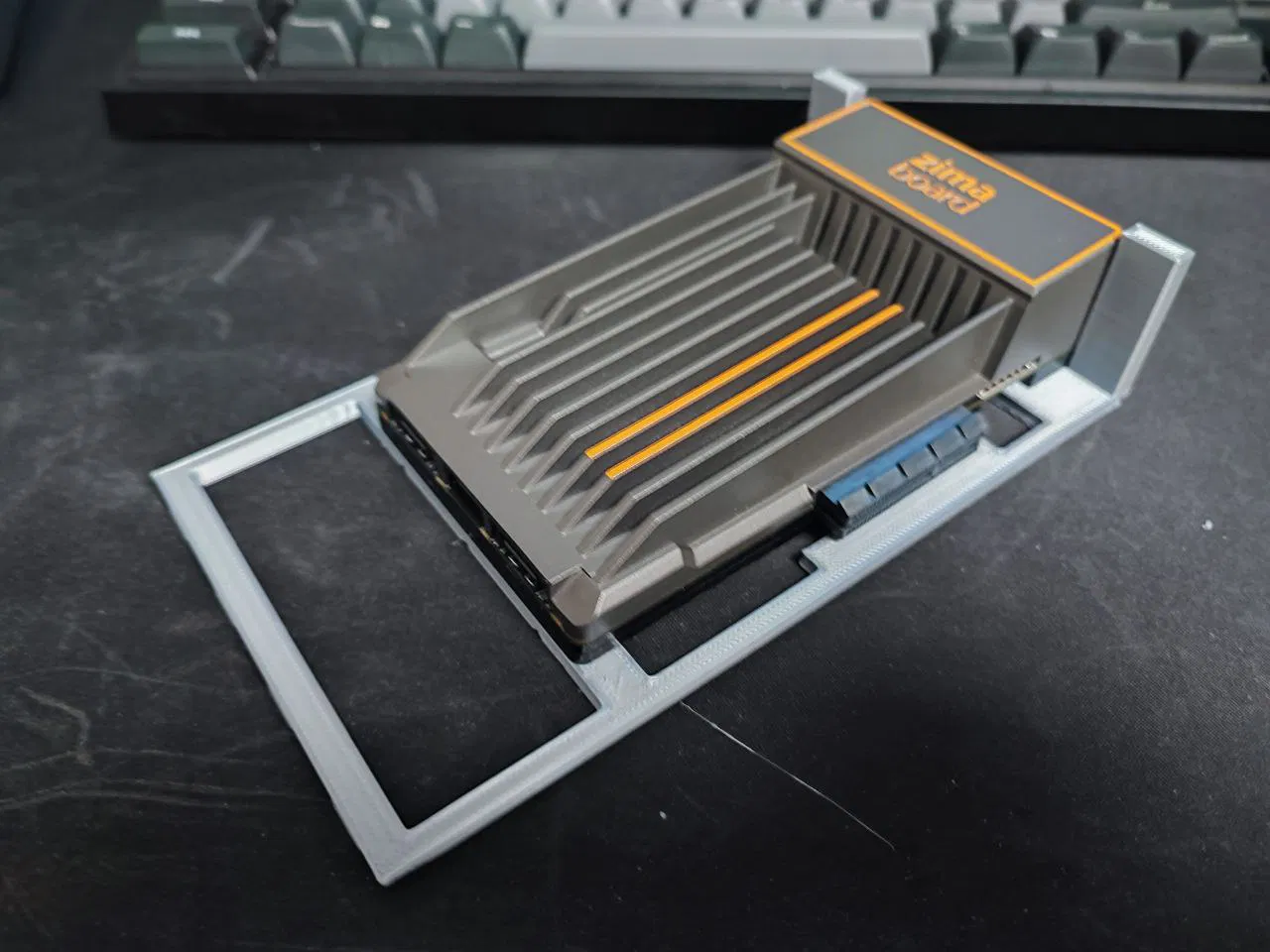

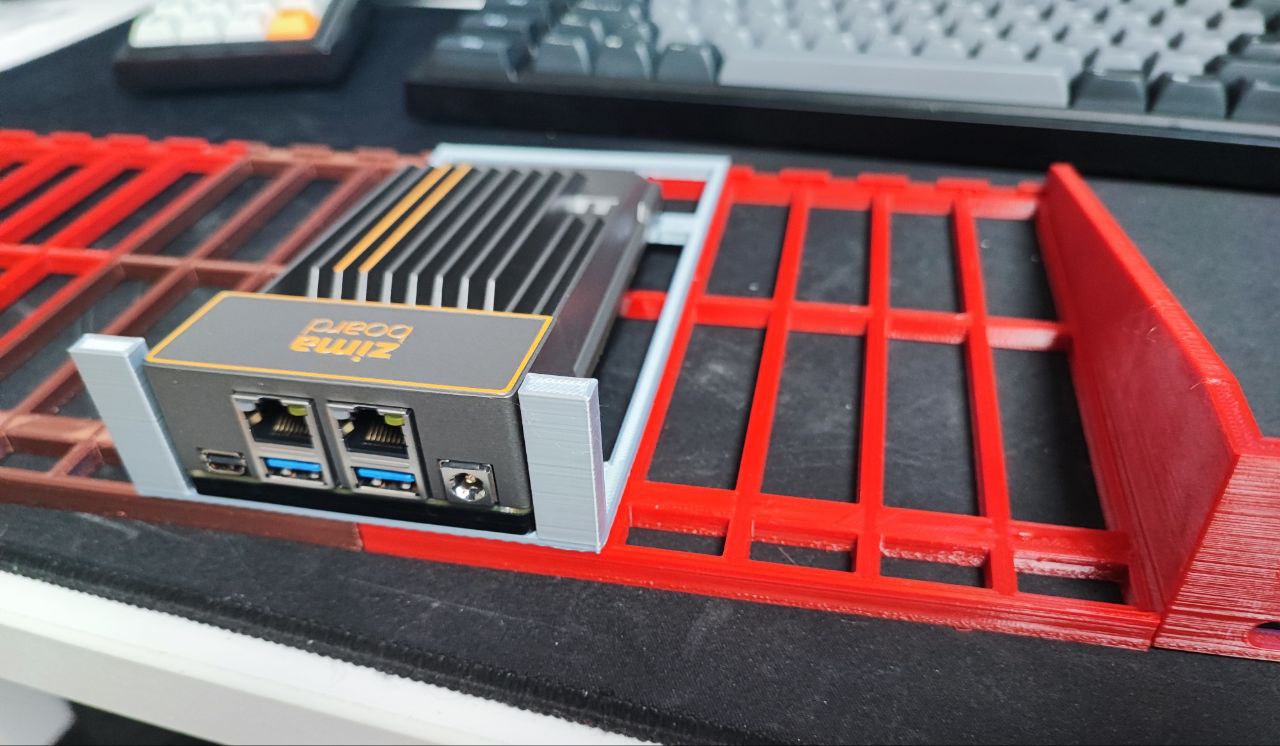

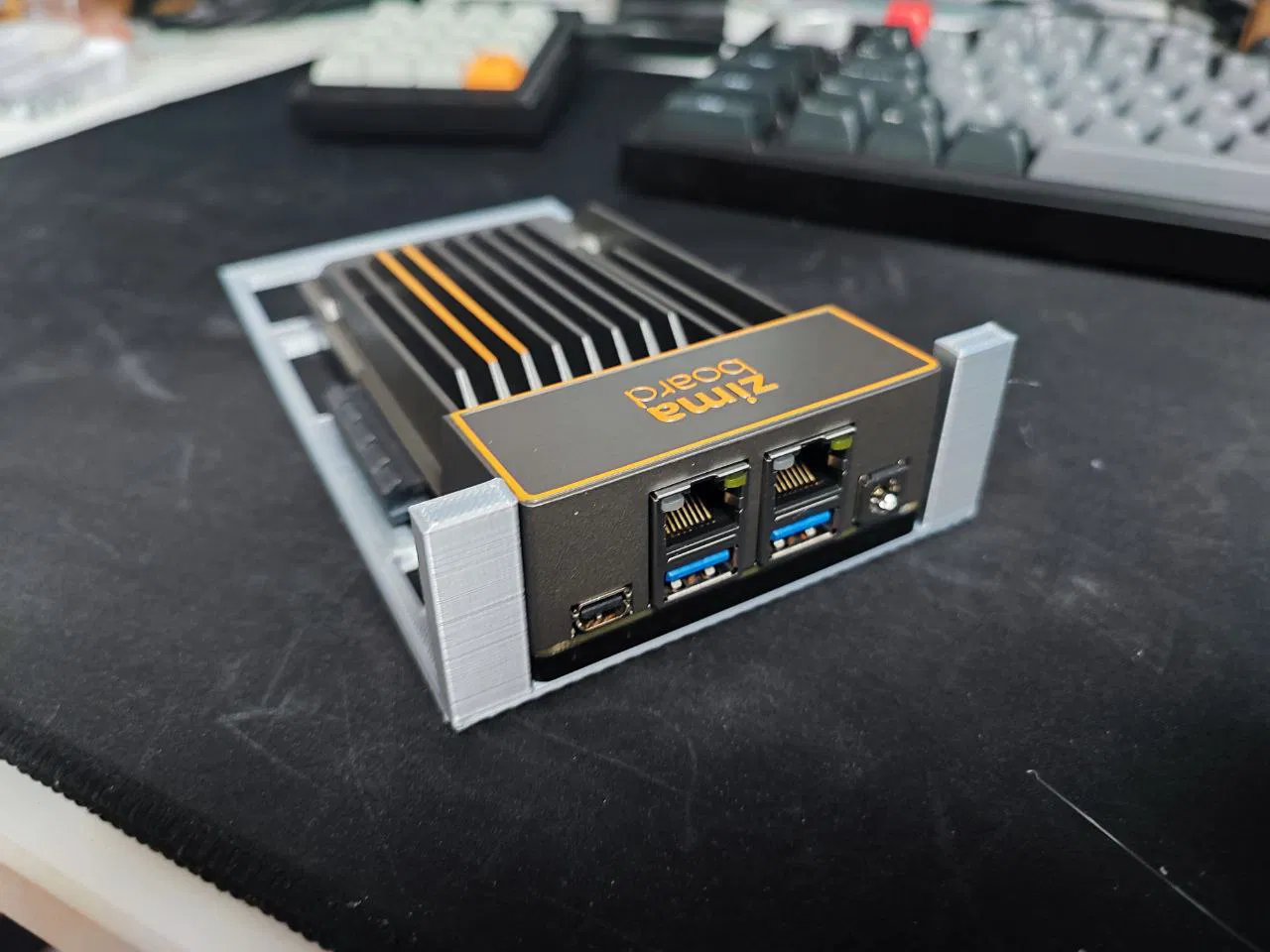

Đã thêm thanh Zimaboard

30-10-2023

Đã thêm Fusion360 tham số cho thanh và khe.

30-10-2023

Phiên bản ban đầu

!!! Đang trong quá trình phát triển !!!

Đây chỉ là bước khởi đầu. Hiện đang chờ một số phần cứng để tạo các thanh đầu tiên… Một phiên bản tham số cho các khe và thanh cũng sẽ sớm có sẵn.

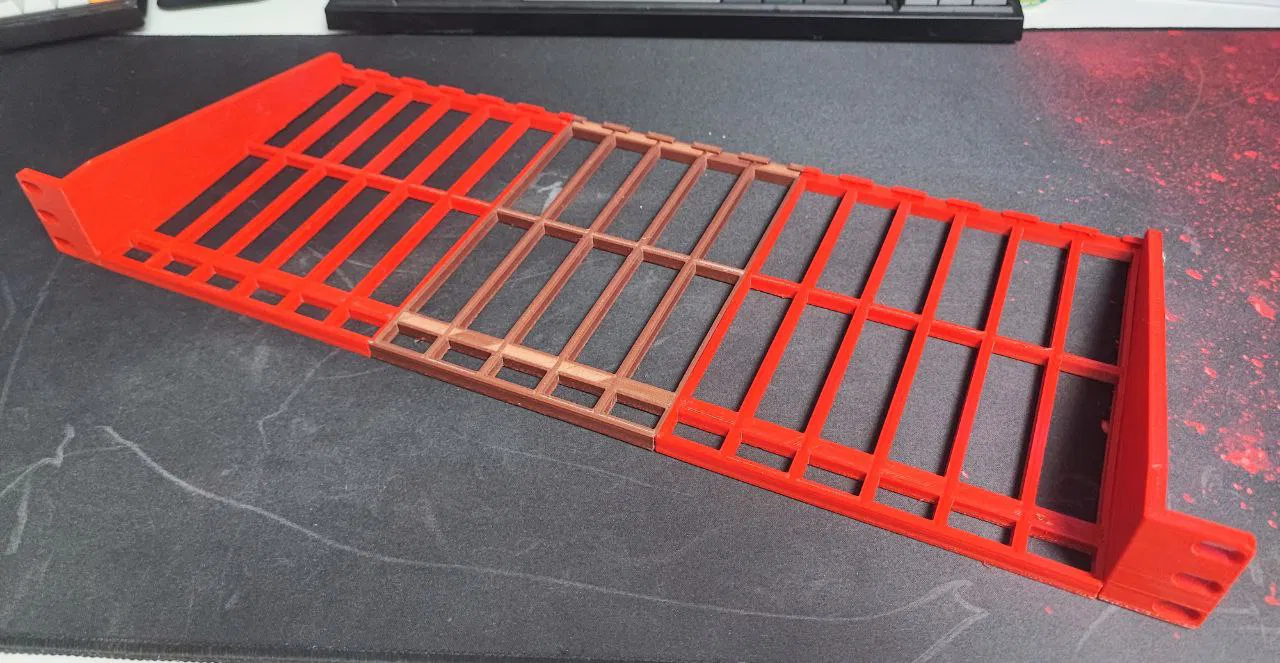

Giá đỡ Rack Module 19"

Mô tả:

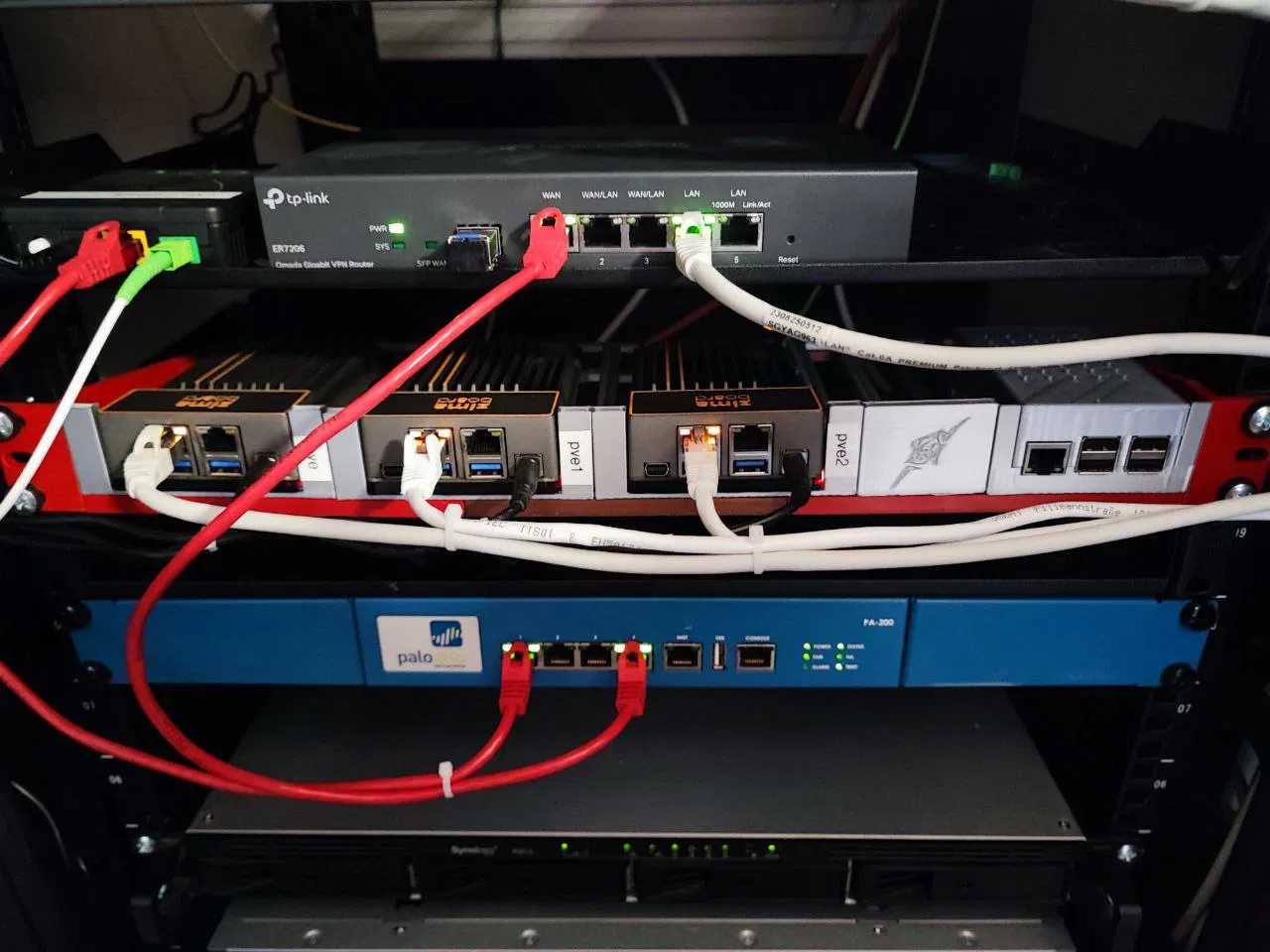

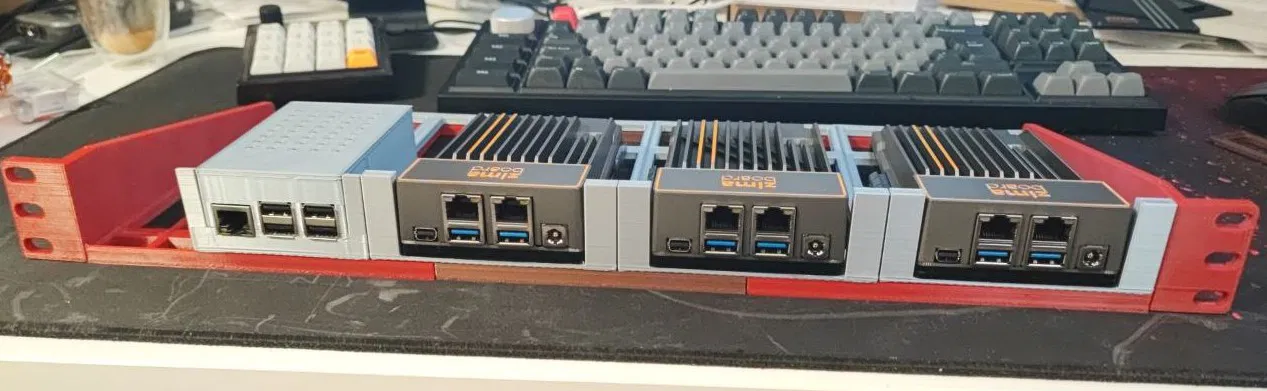

Kiểm soát việc tổ chức máy chủ của bạn với Giá đỡ Máy chủ Module 19" in 3D này. Được thiết kế cho khả năng mở rộng và dễ sử dụng, giá đỡ này có bố cục lưới 2,5cm có thể tùy chỉnh và hỗ trợ tối đa 17 khe để lưu trữ hiệu quả tối đa. Lý tưởng cho cả thiết lập của người đam mê và chuyên nghiệp.

Bạn sẽ cần 17 khe để đáp ứng tiêu chuẩn 19".

Đặc điểm:

• Chất liệu: Được chế tạo từ PLA hoặc PETG bền bỉ cho sự ổn định lâu dài.
• Module: Lưới 2,5cm cho phép cấu hình thanh tùy chỉnh và module hóa.

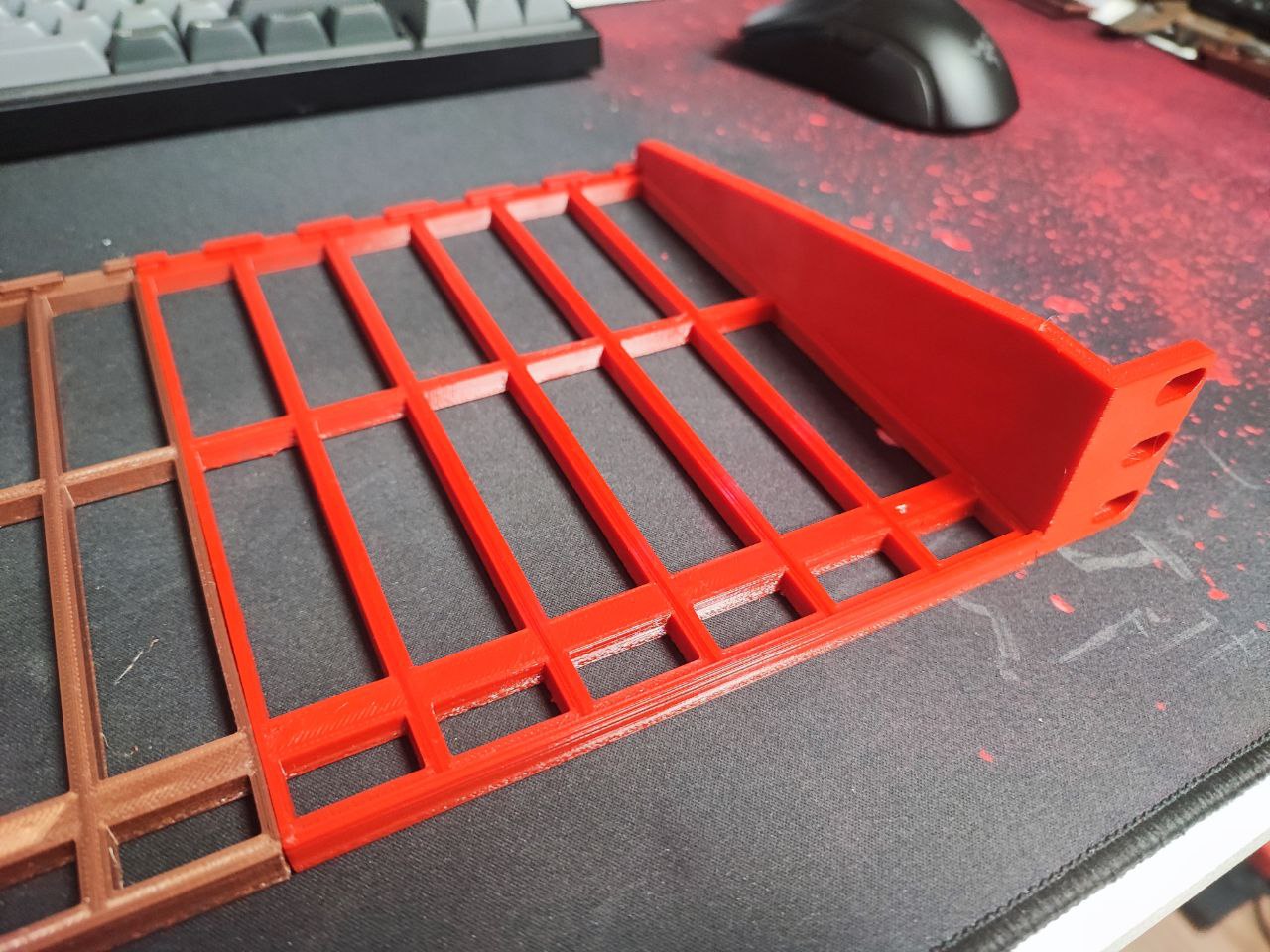

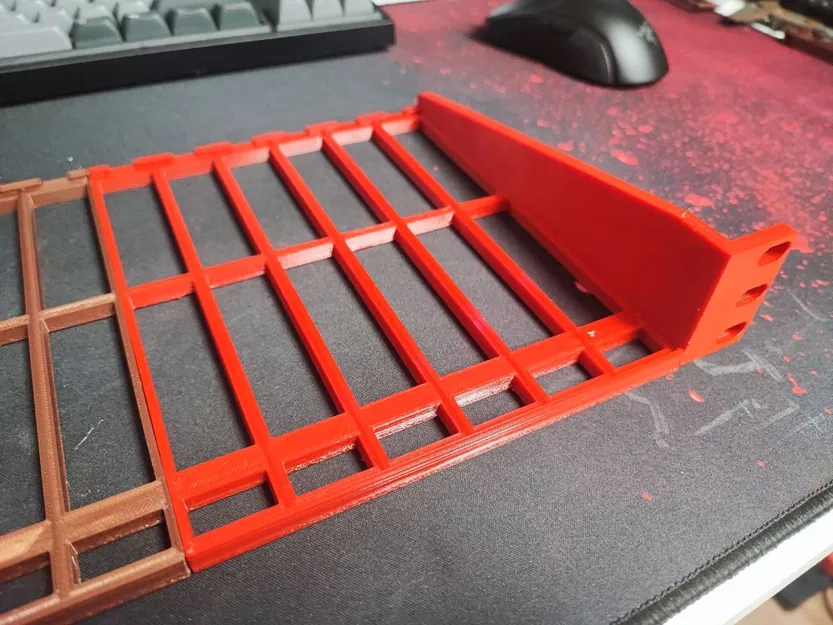

• Thành phần: Bao gồm các phiên bản khe khác nhau, cùng với một khung bên trái và một khung bên phải để hỗ trợ máy chủ toàn diện.
• Yêu cầu lắp ráp: 2 thanh M4 (mỗi thanh 44,5cm) và 4 đai ốc M4.

Hướng dẫn lắp ráp:

1. Lắp thanh: Luồn các thanh M4 qua các lỗ đã chuẩn bị ở cả khung bên trái và bên phải. Khớp sẽ chặt, vì vậy nên sử dụng tua vít không dây.

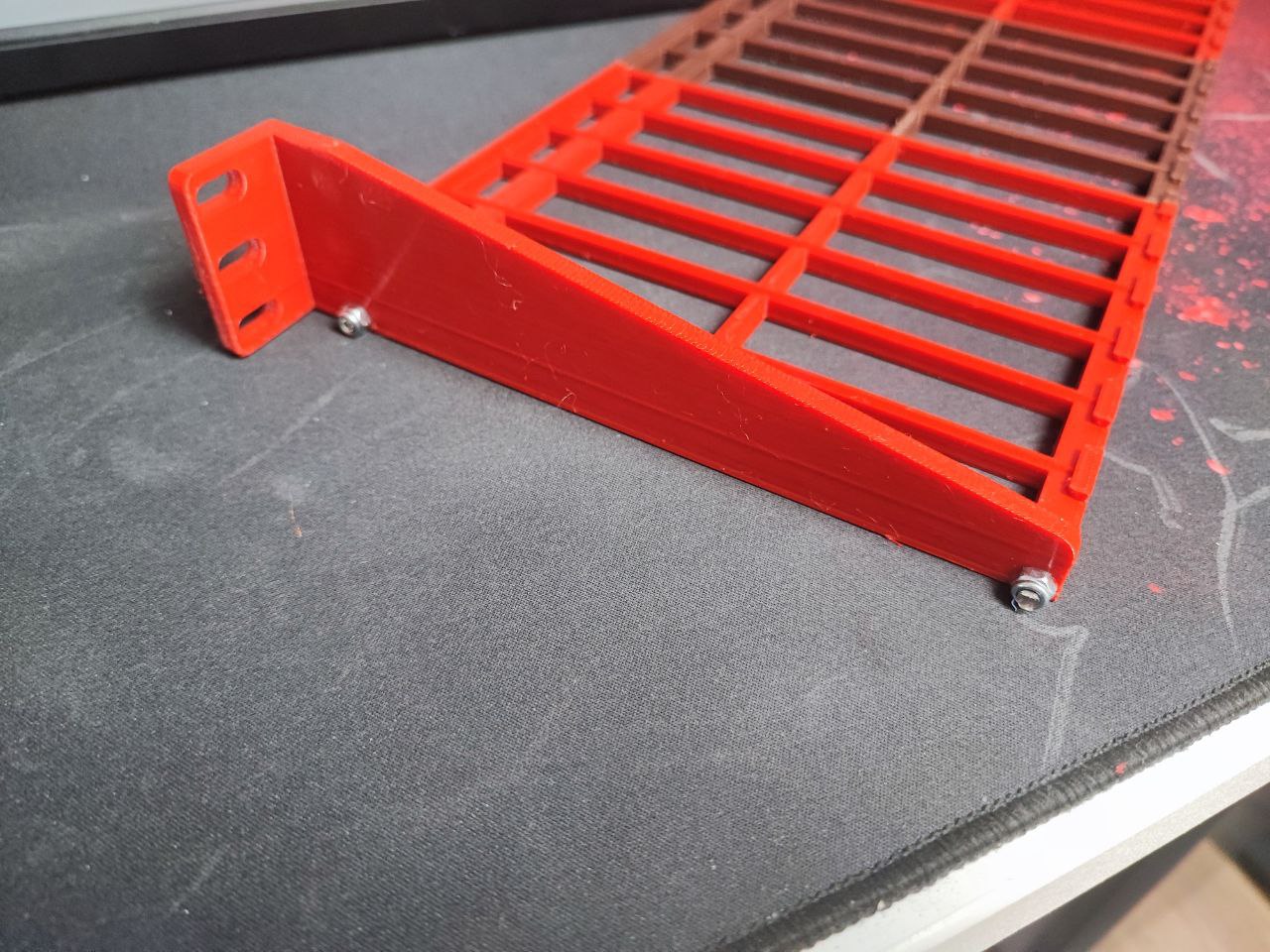

2. Cố định thanh: Sau khi thanh đã luồn qua, hãy cố định chúng vào vị trí bằng một đai ốc M4 ở mỗi bên của cả hai khung.
3. Siết chặt: Sử dụng tua vít để siết chặt các đai ốc, cố định toàn bộ cụm giá đỡ.
