Giá đỡ Cột Màn hình Cảm ứng Raspberry Pi 7" Chịu lực Nặng

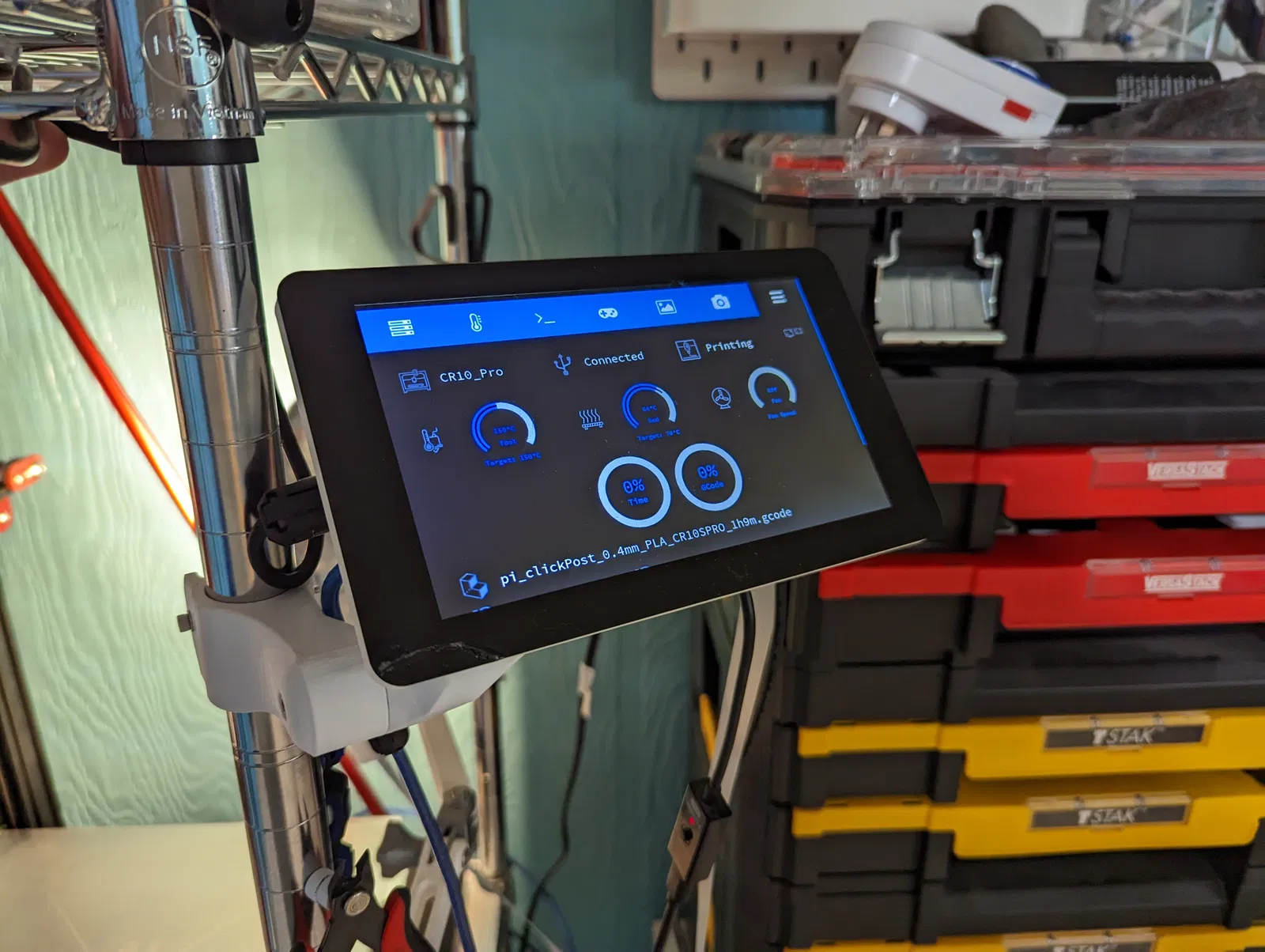

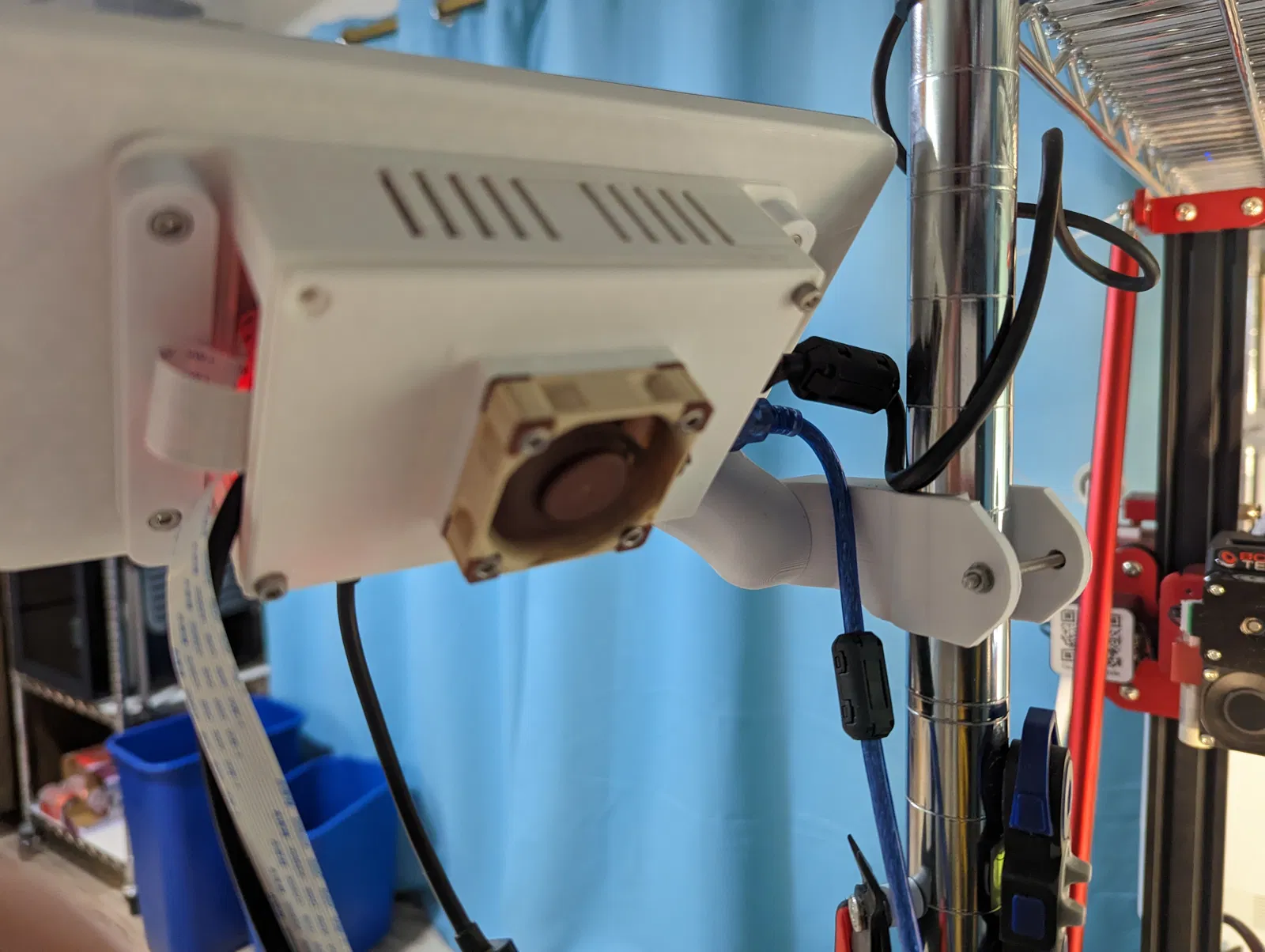

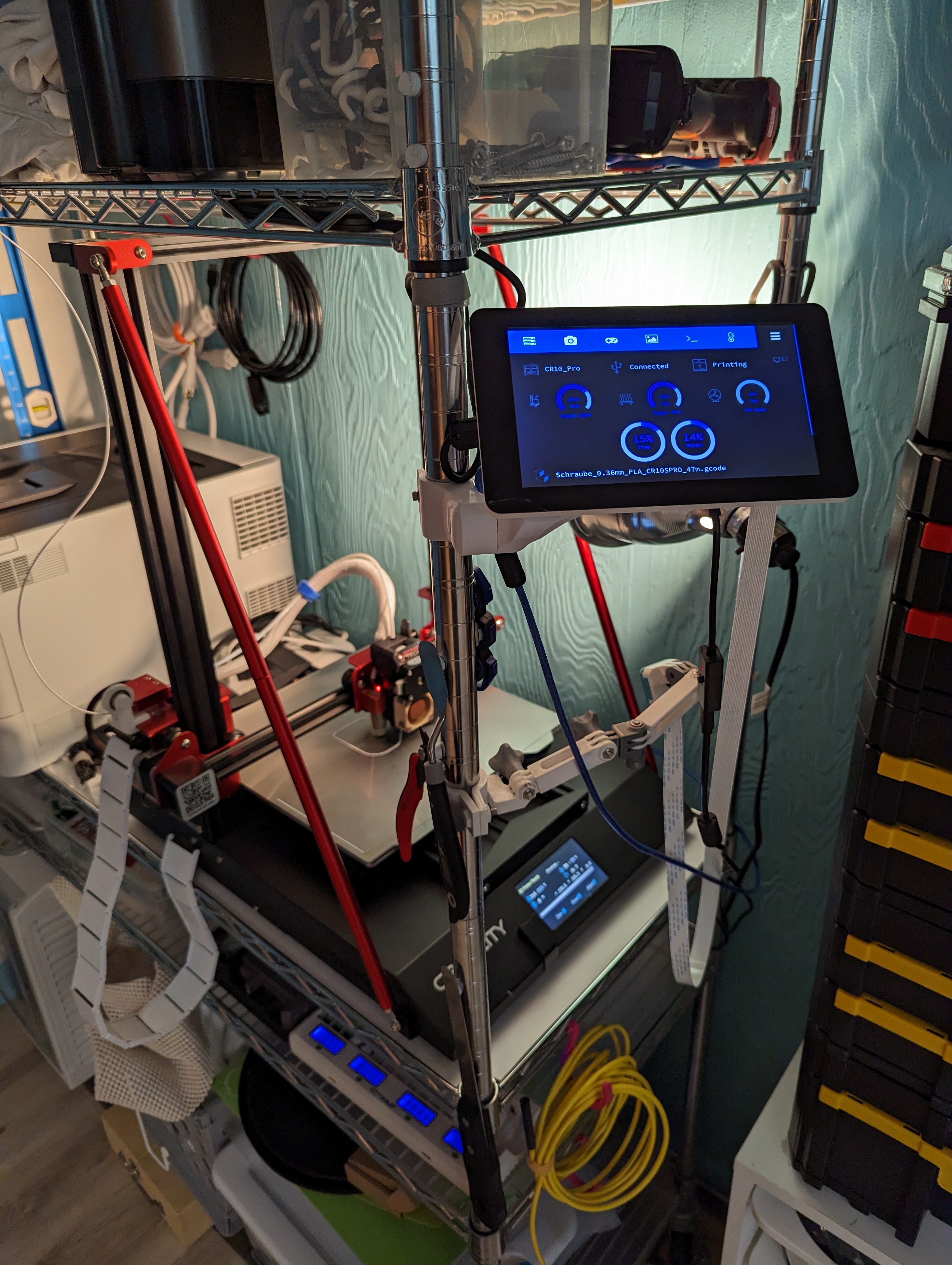

Giá đỡ chắc chắn cho màn hình cảm ứng Raspberry Pi, không bị rung lắc khi bạn chạm vào. Được thiết kế để gắn trên cột có đường kính 25mm. Của tôi được gắn trên kệ dây Seville classic Ultradurable.

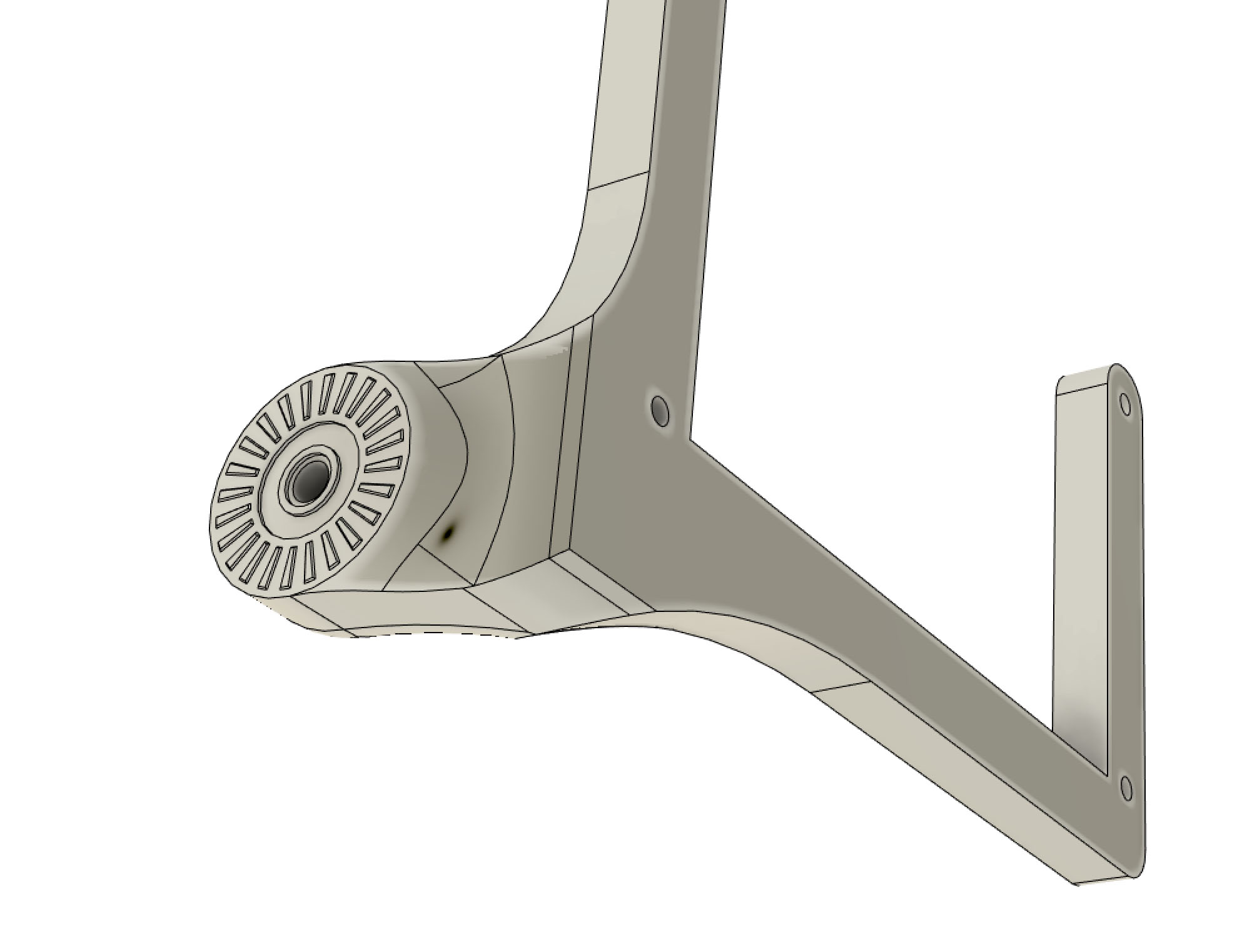

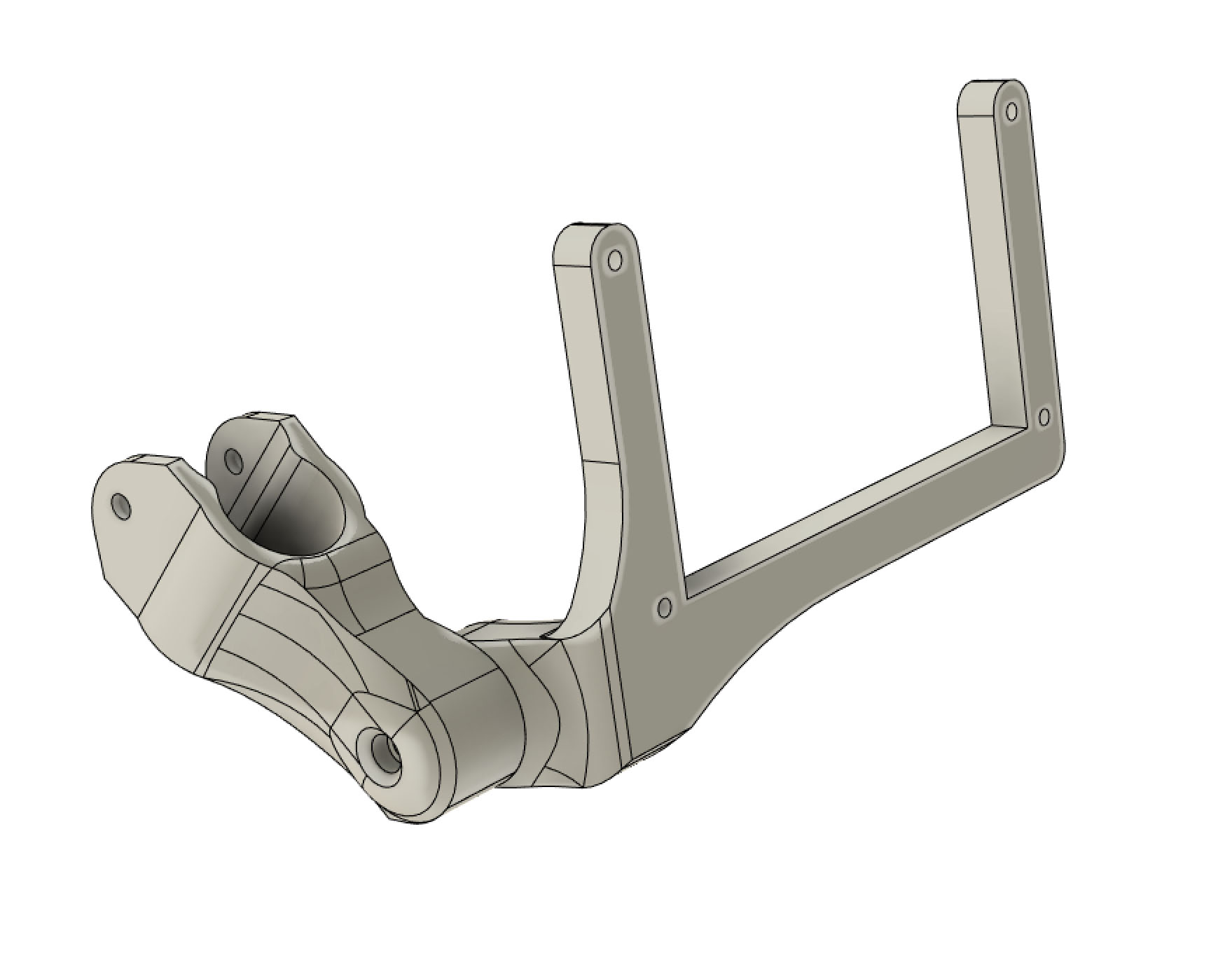

Phiên bản này hoạt động rất tốt và tôi đã sử dụng nó được một năm. Tại một thời điểm nào đó, tôi muốn cập nhật thiết kế để sử dụng cơ chế khóa kẹp vào cột để siết chặt cuối cùng thay vì sử dụng bu lông để siết chặt. Bao gồm cả tệp step để dễ dàng sửa đổi cho các đường kính cột khác nhau.

Các bộ phận cần thiết:

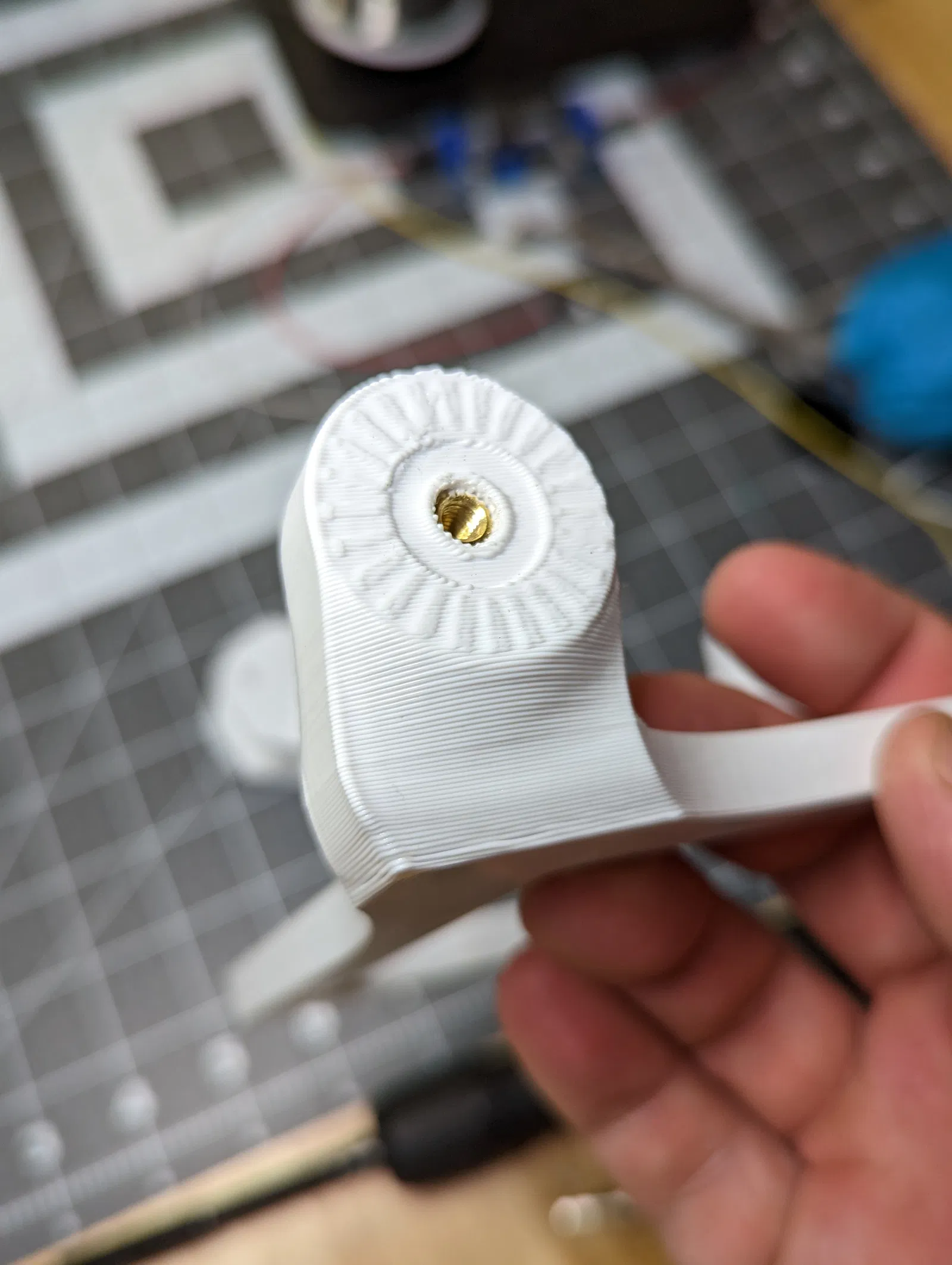

• 1 x Ren cấy M4
• 1 x Bu lông M4 dài để gắn các bộ phận của giá đỡ với nhau
  • Sử dụng vòng đệm khóa để giữ cho bu lông không bị lỏng khi điều chỉnh giá đỡ
• 4 x Bu lông M3 ngắn để gắn màn hình cảm ứng
• 1 x Bu lông, vòng đệm và đai ốc M3 hoặc M4 dài để kẹp chặt giá đỡ vào cột

Cài đặt in của tôi:

• Vòi phun 0.6mm
• Chiều cao lớp 0.4mm
• 6 lớp vỏ
• Điền 25%
• Không cần hỗ trợ
