Ghim Bấm Nam Châm

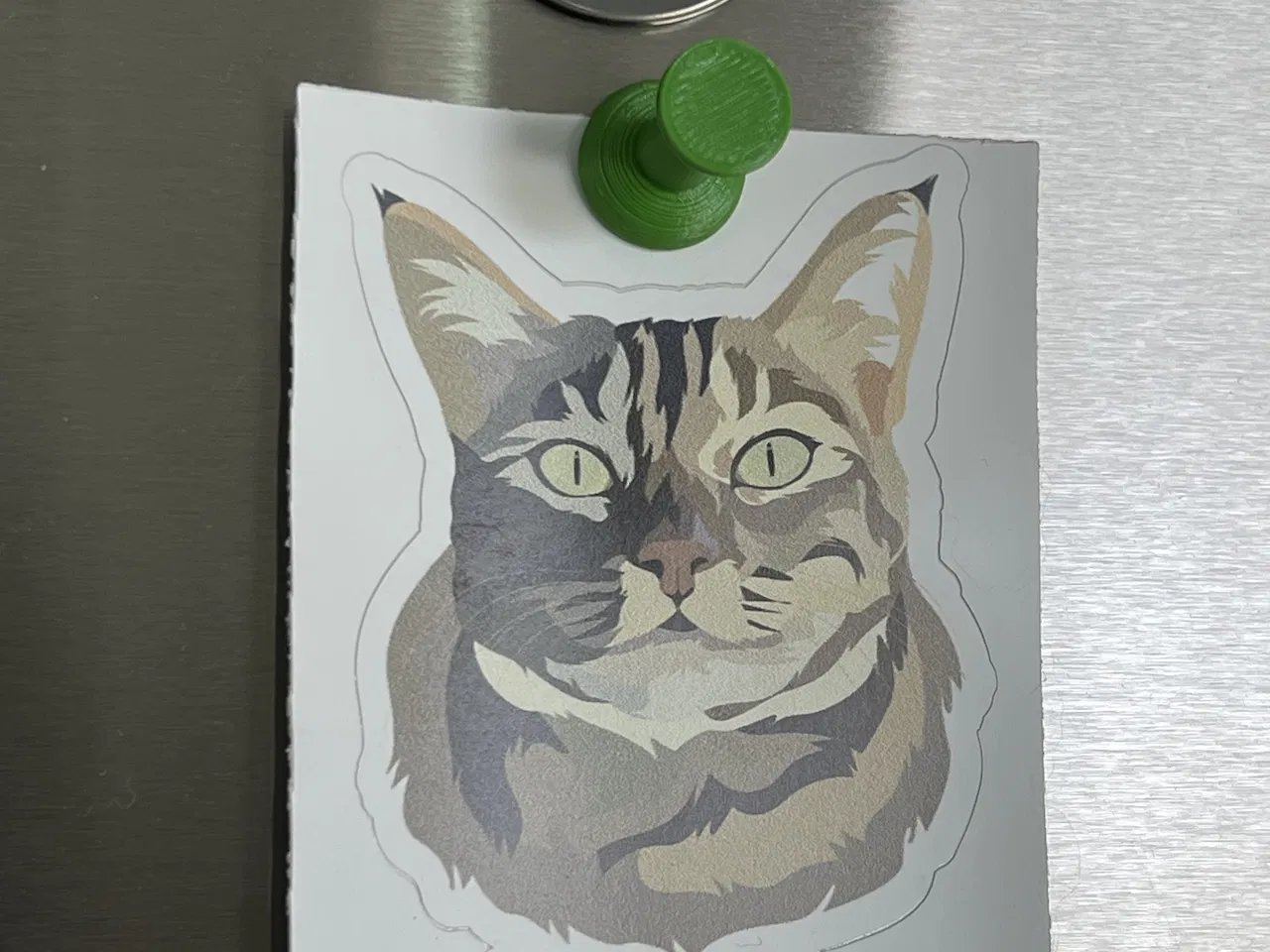

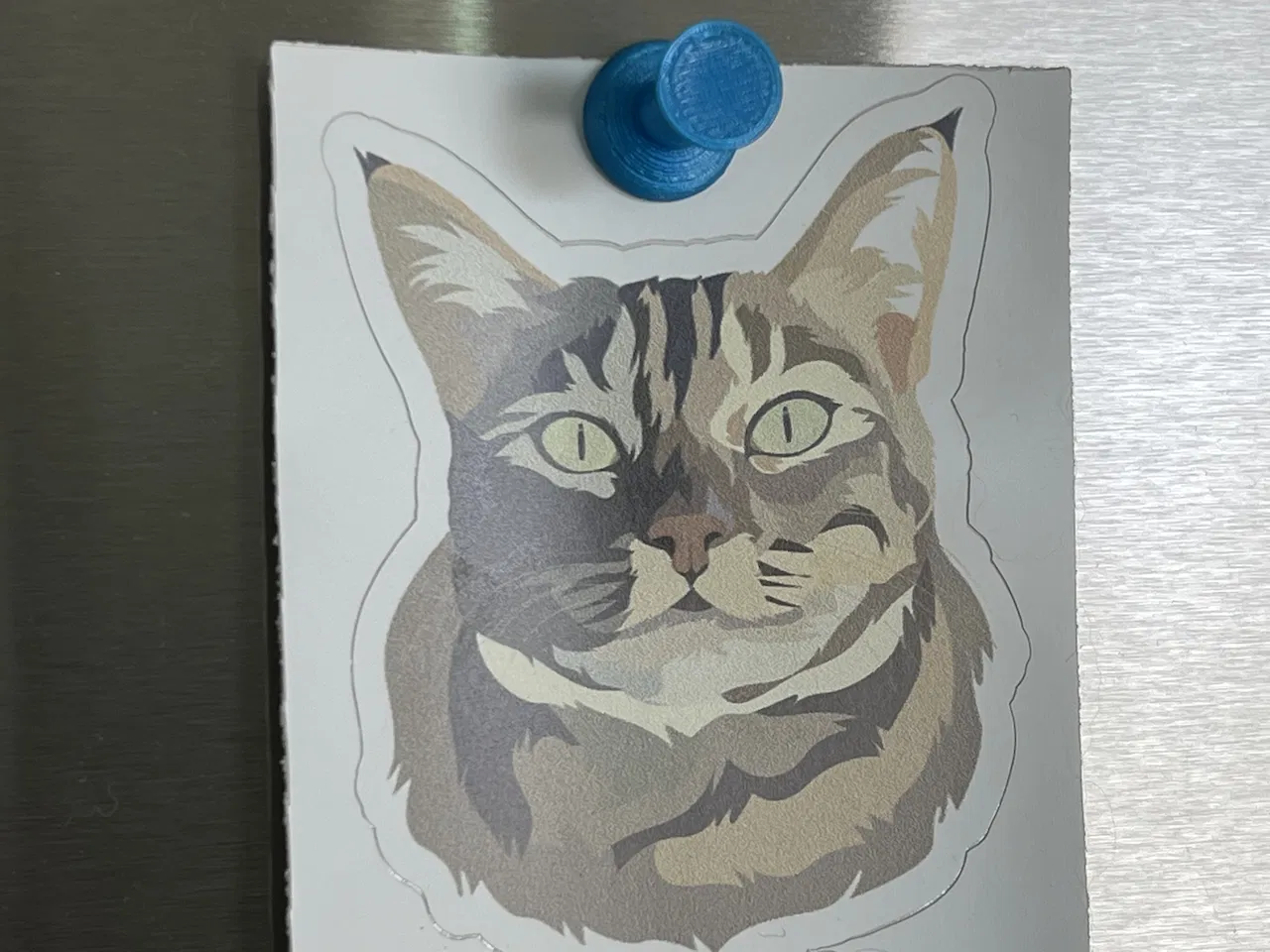

Một ghim bấm nam châm để giữ ghi chú/giấy trên tủ lạnh, bảng trắng hoặc bất kỳ bề mặt có từ tính nào khác.

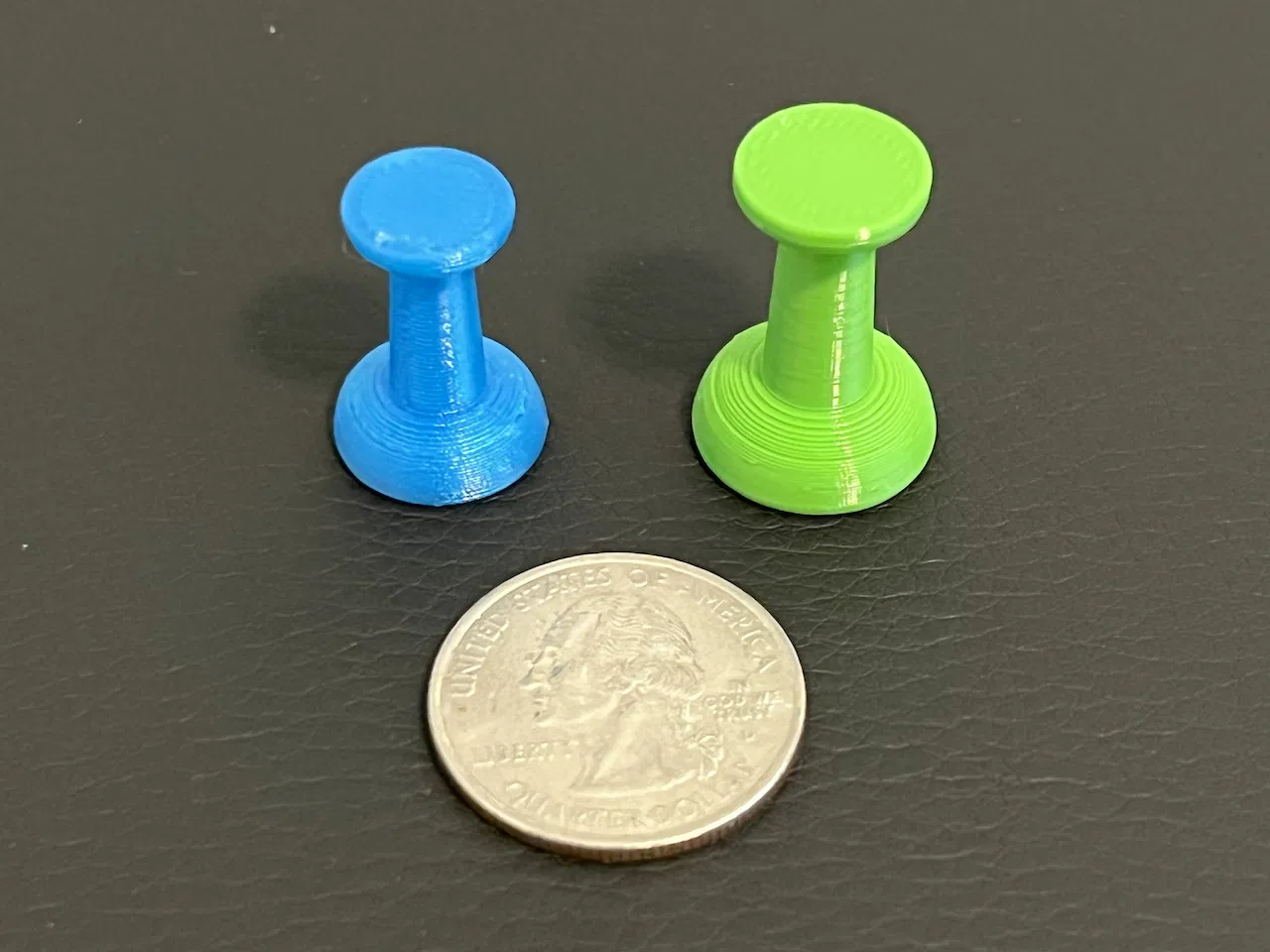

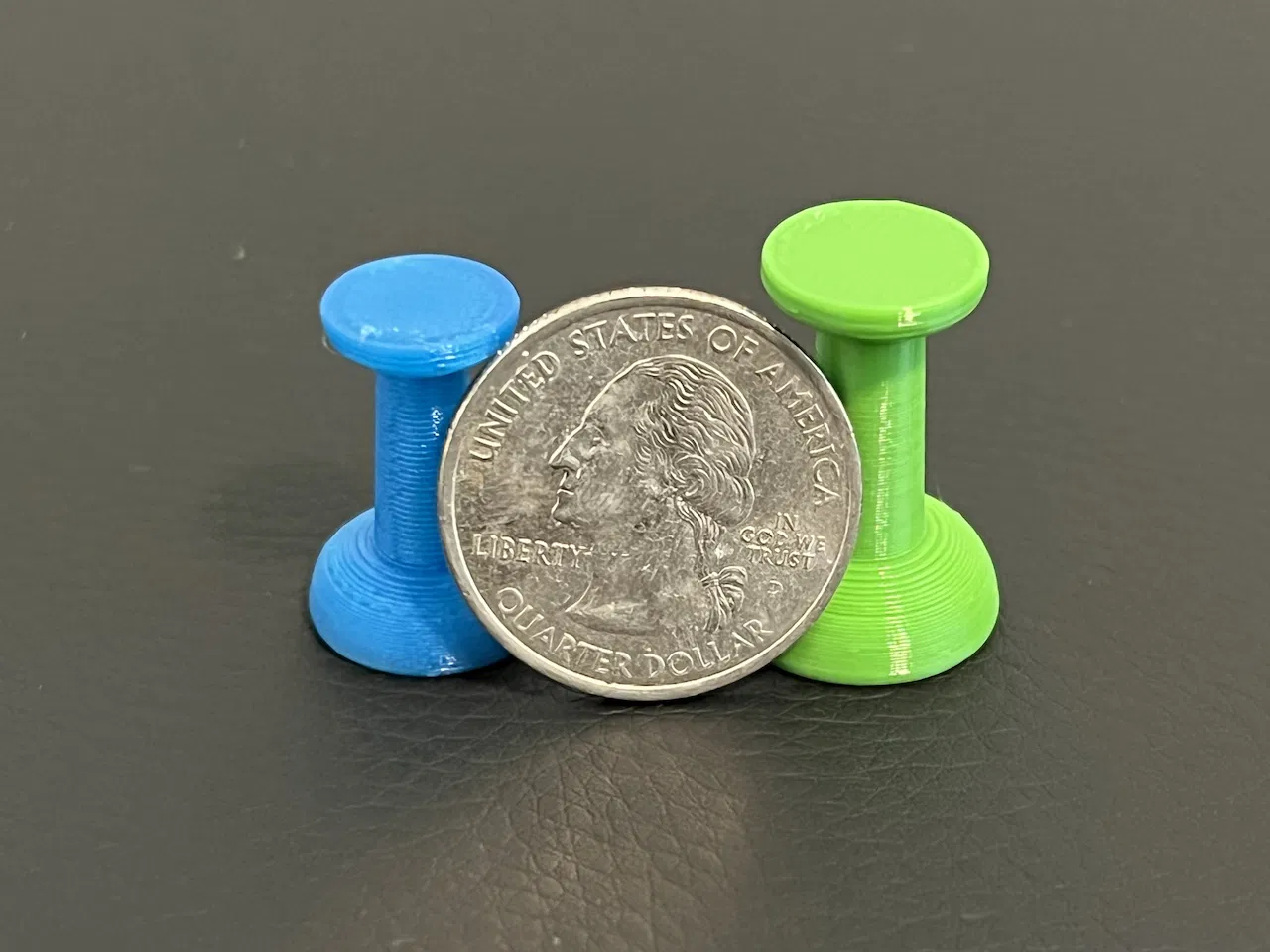

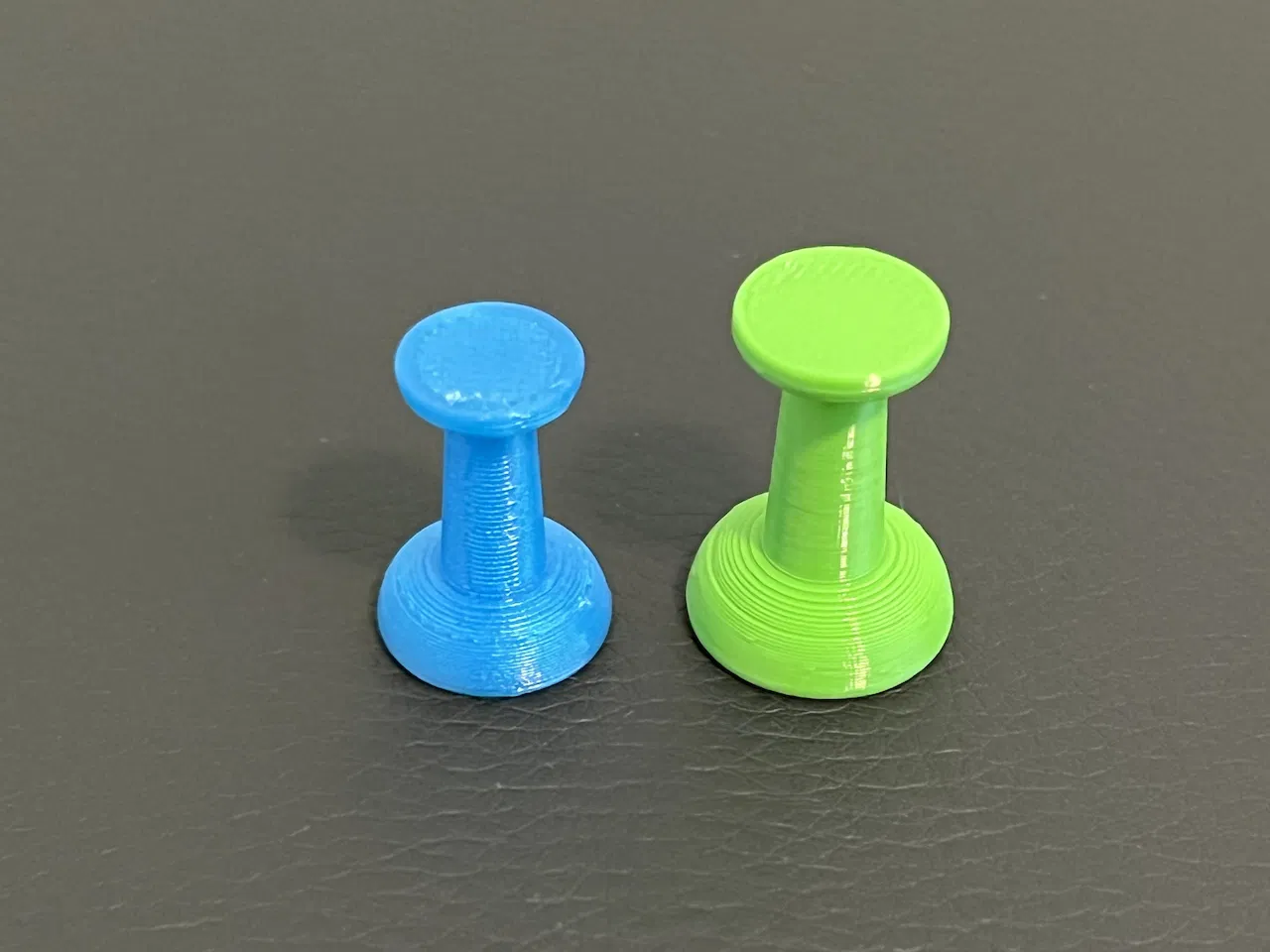

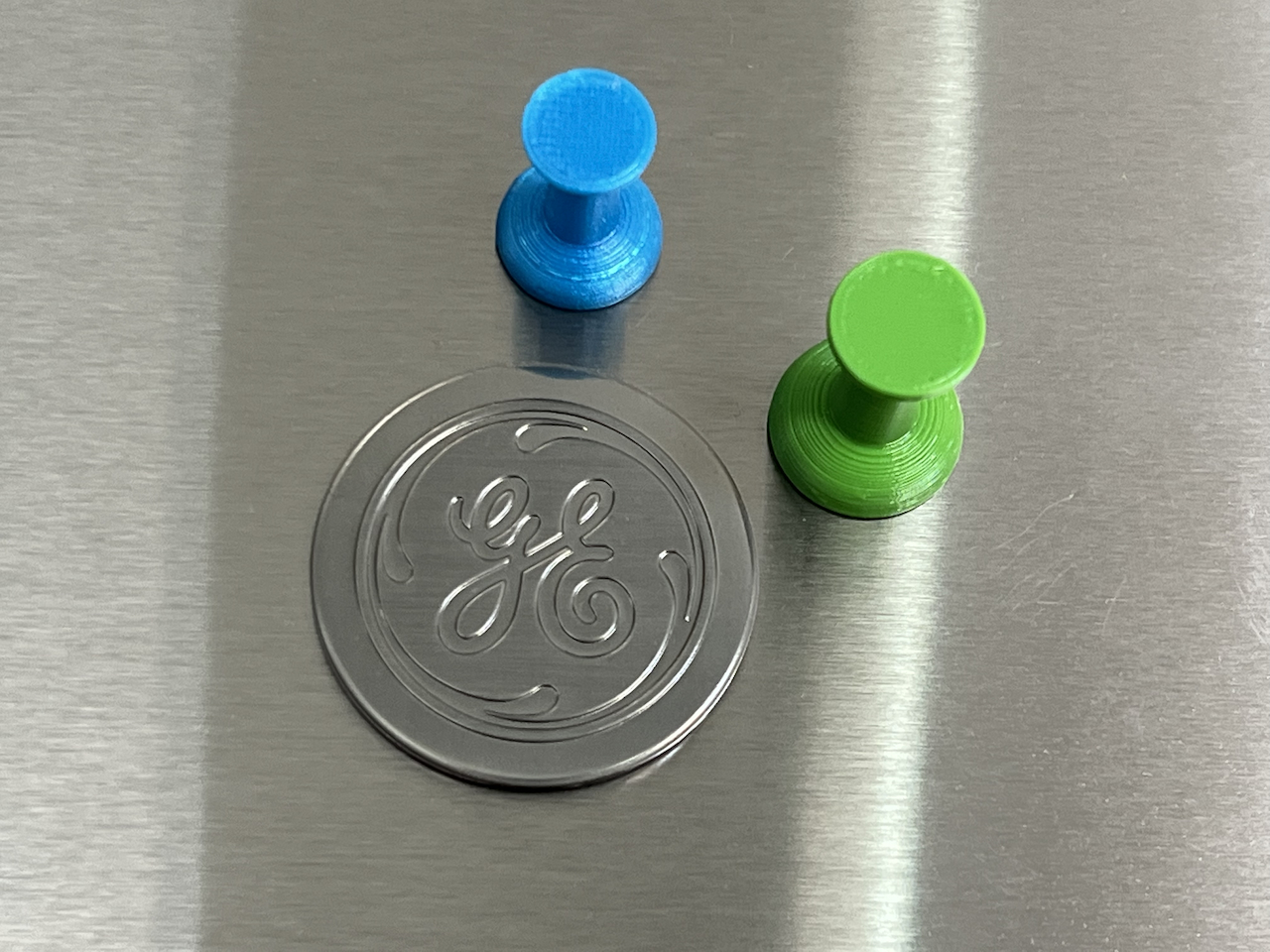

Tôi đã tạo hai phiên bản của mô hình này dựa trên hai kích cỡ nam châm khác nhau. Phiên bản nhỏ sử dụng nam châm đĩa Magcraft P/N: NSN0601/N40 và phiên bản lớn sử dụng nam châm đĩa Magcraft P/N: NSN0573/N40.

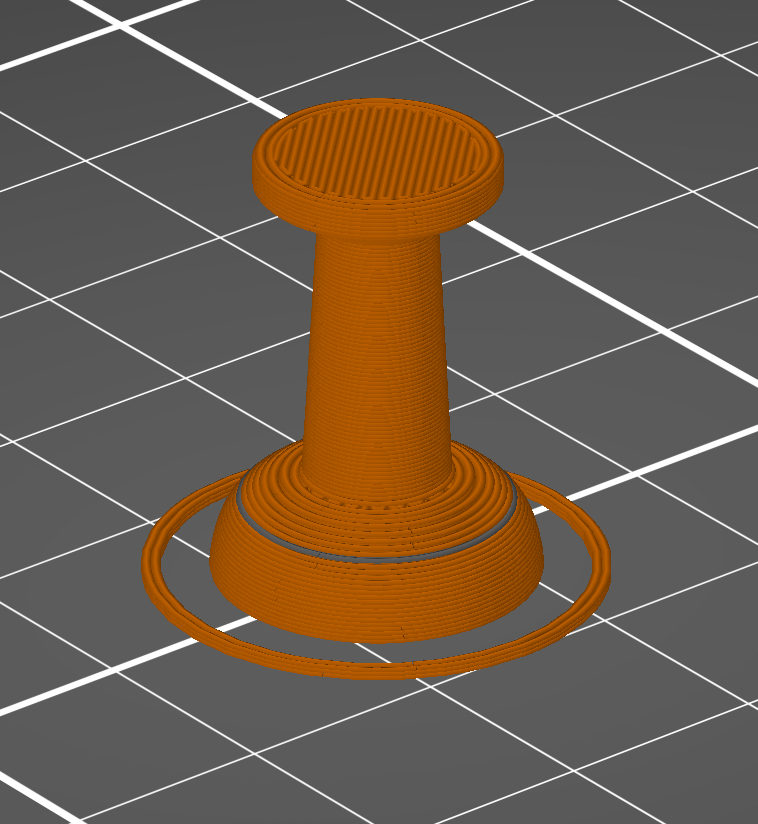

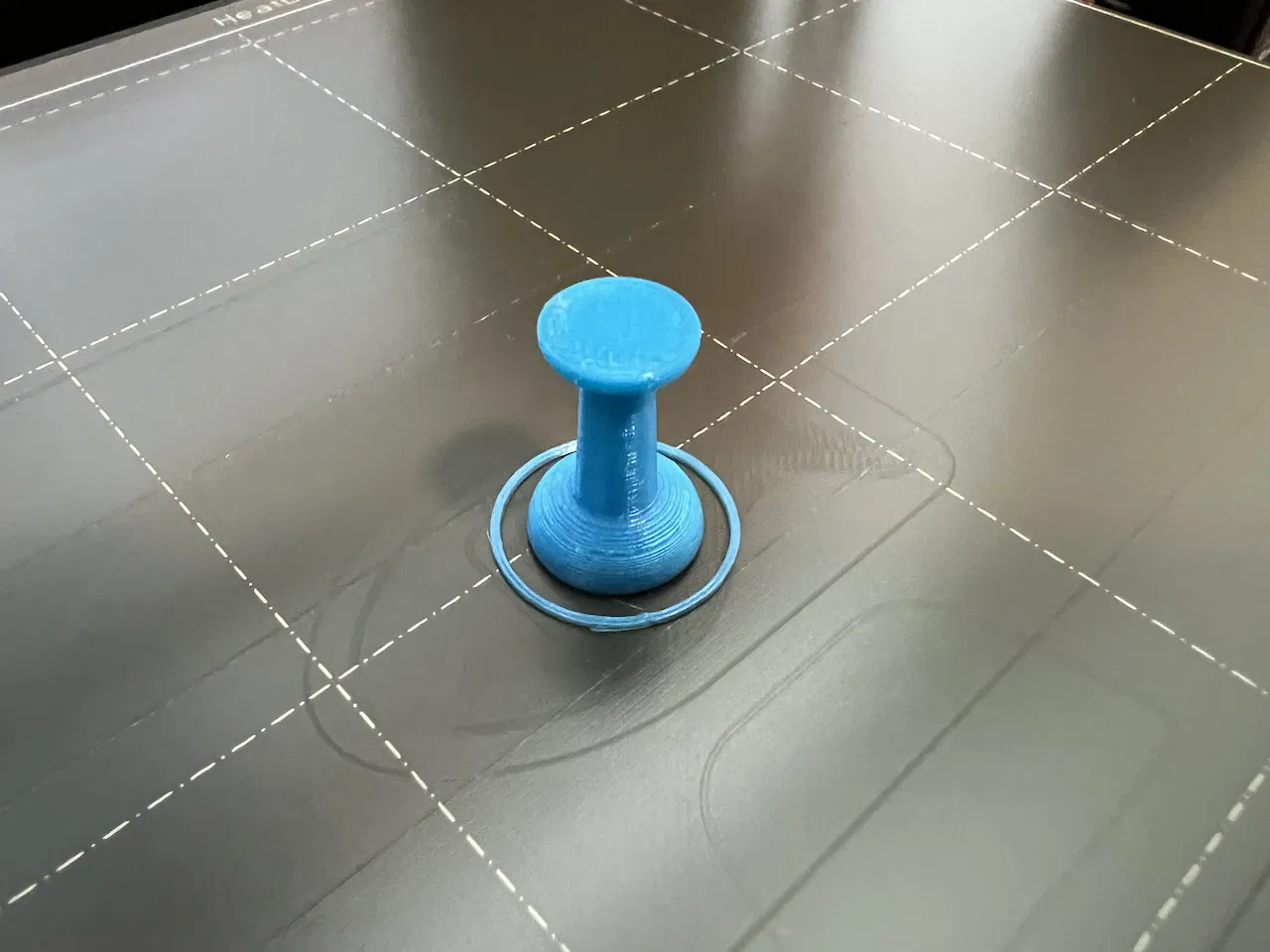

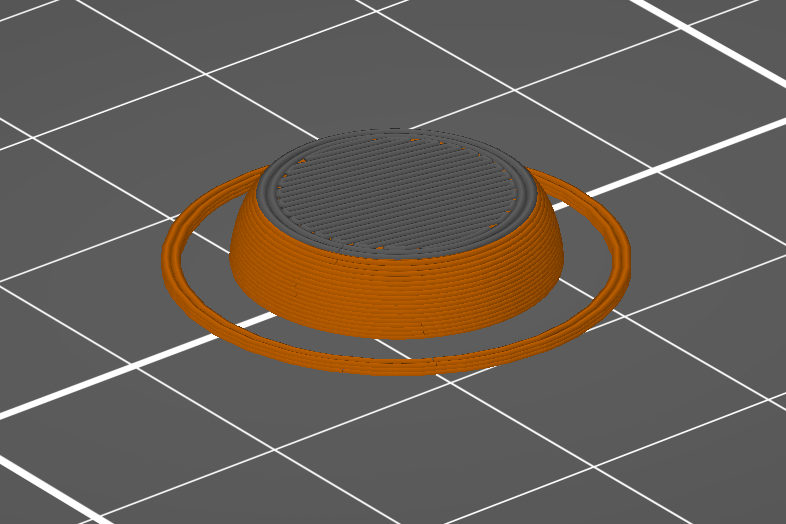

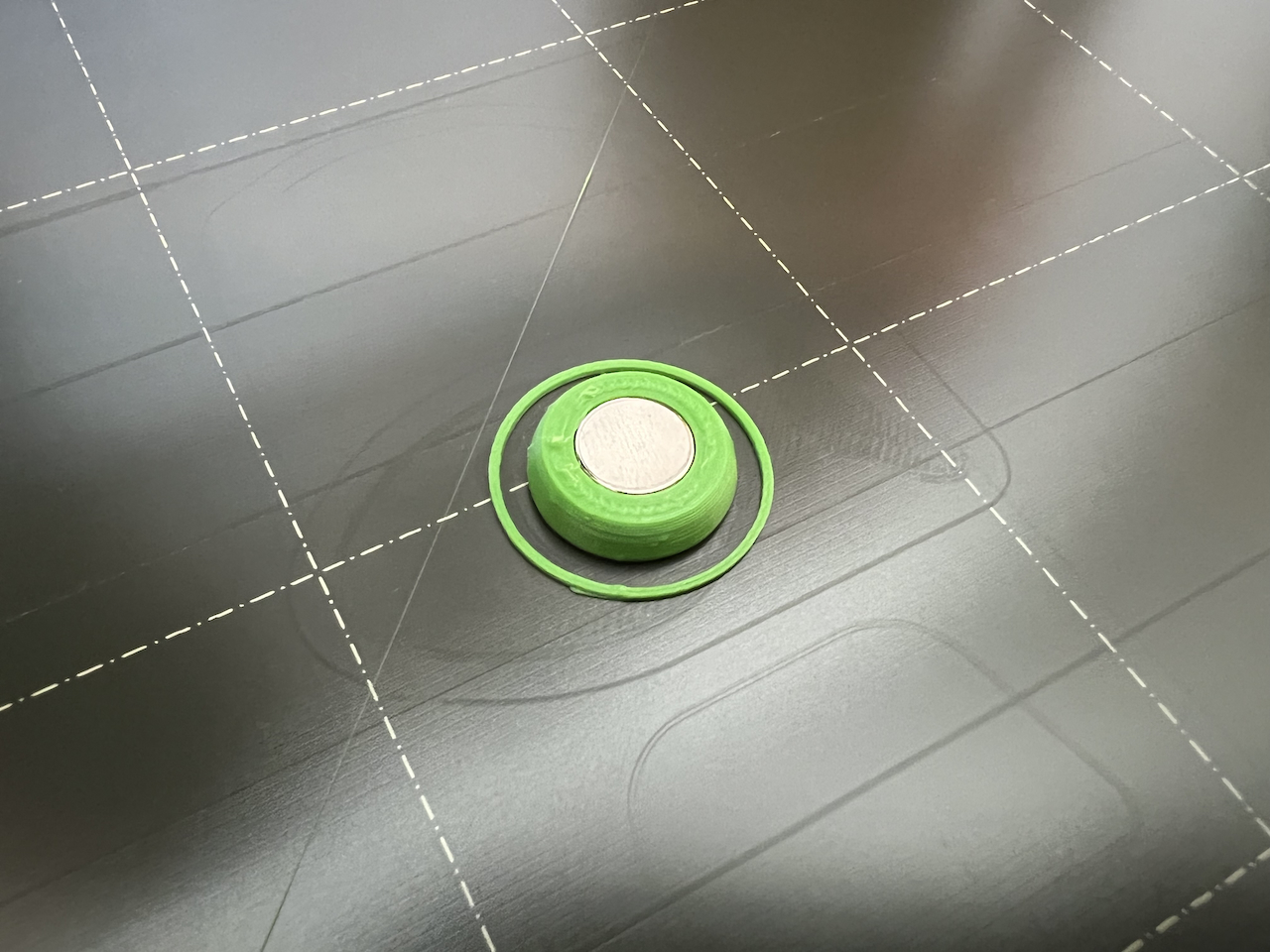

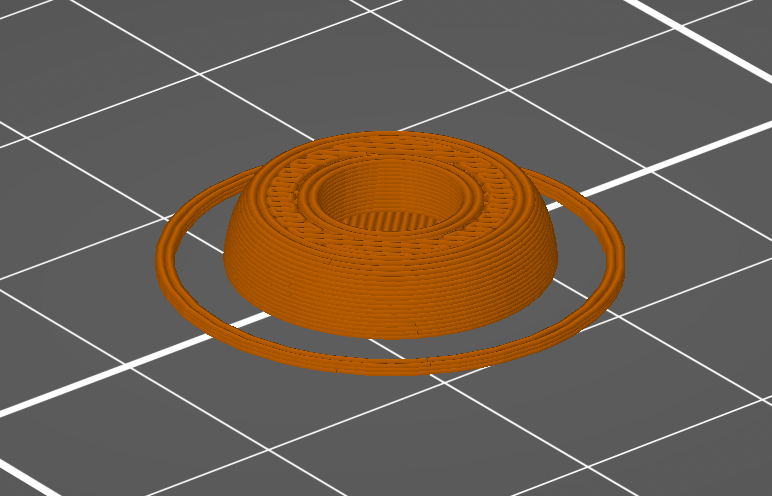

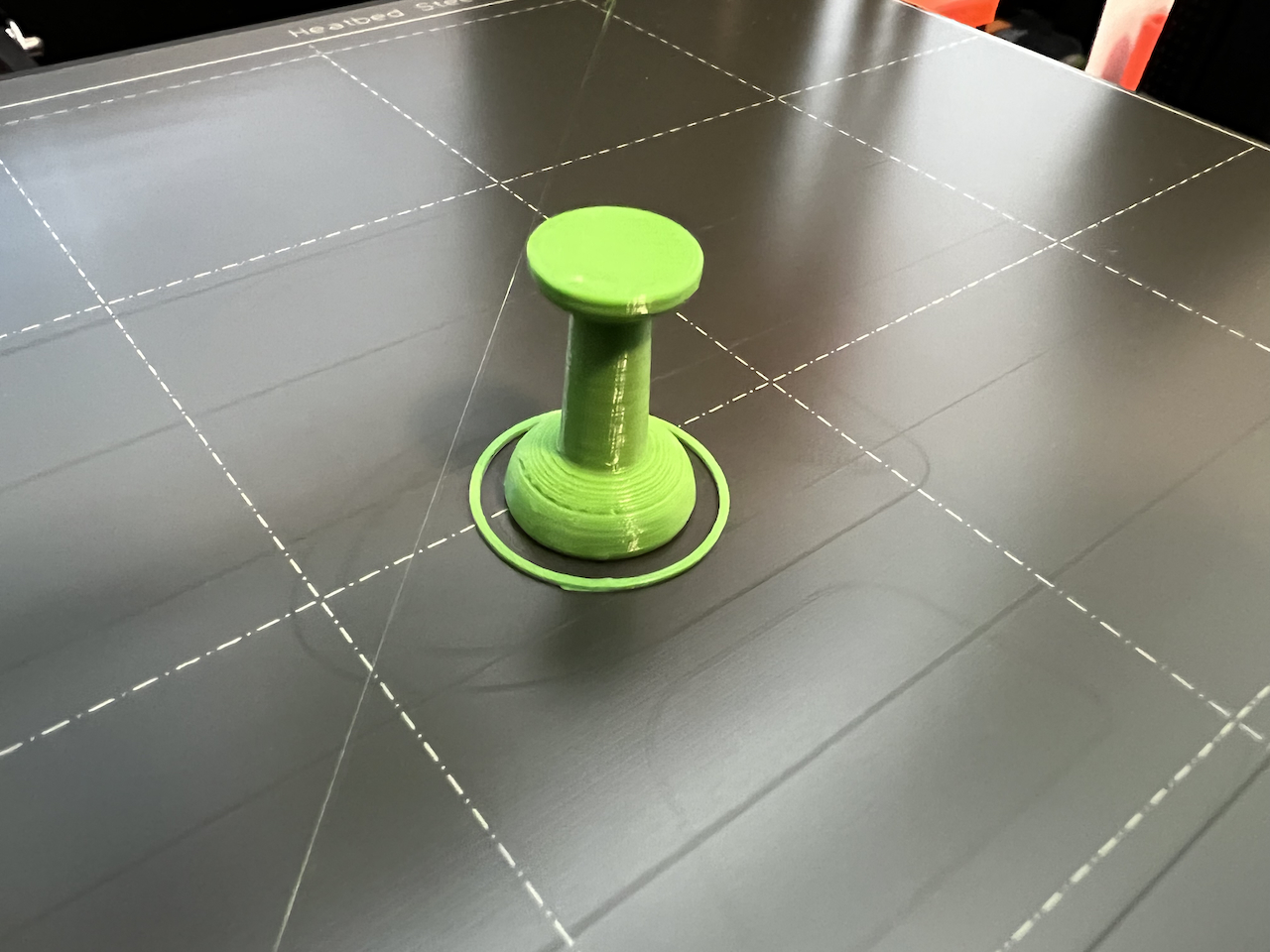

Mô hình được cắt lớp với chiều cao lớp 0.2mm và có một điểm dừng in được bao gồm trong tệp g-code ở chiều cao lớp thích hợp để tạo điều kiện lắp nam châm. Chúng in mà không cần hỗ trợ. Nam châm nên được ấn tương đối mạnh bằng ngón tay để đặt vừa vào khe; nó nên vừa khít, nhưng nên vừa vặn. Tôi đã sử dụng nhiều khoảng hở hơn một chút trong thiết kế này so với thiết kế Ghim Tủ Lạnh Hình Cá của tôi, vì vậy nam châm dễ lắp vào khe hơn một chút, nhưng vẫn vừa khít mà không bị lung lay thêm.

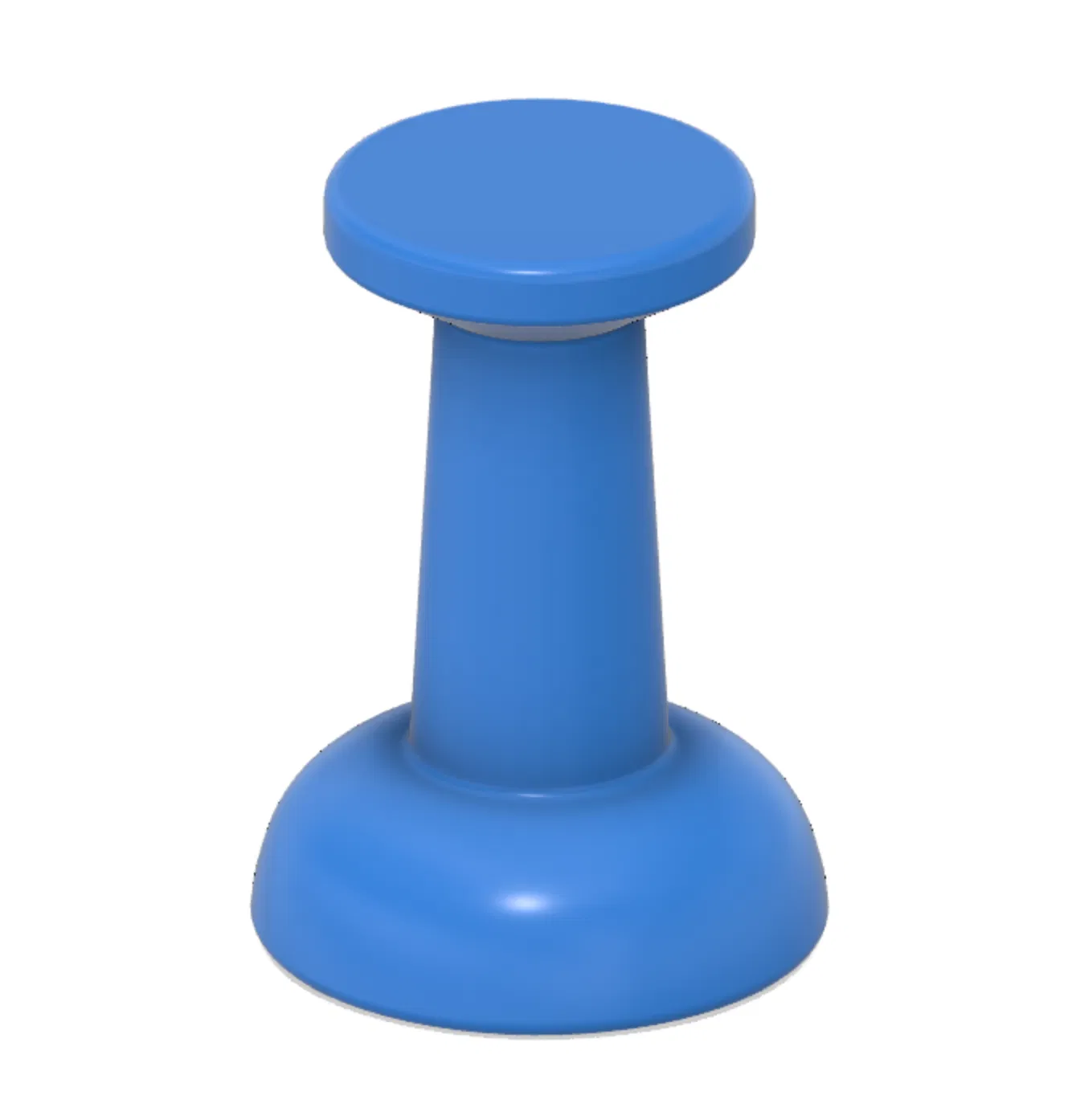

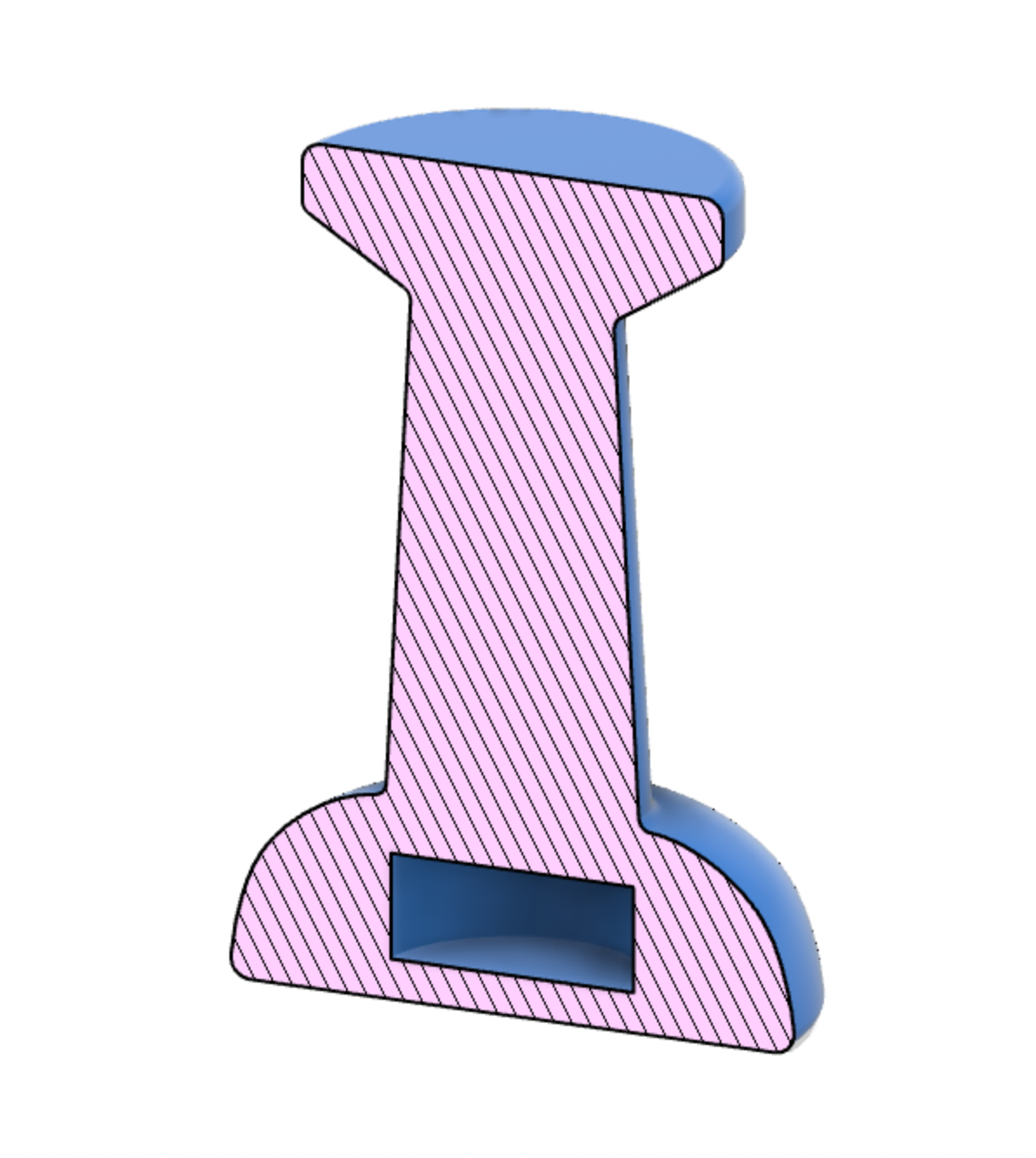

Tôi đã bao gồm tệp Fusion 360 (.f3d) dành cho những người đã có sẵn nam châm đĩa có kích thước khác nhau và muốn sử dụng chúng thay thế. Đơn giản chỉ cần thay đổi các tham số “MagnetDiameter” và “MagnetThickness” thành kích thước nam châm của bạn (tôi khuyên bạn nên đo bằng thước kẹp). Tôi đã sử dụng một phương trình để điều chỉnh tỷ lệ thân ghim dựa trên kích thước của nam châm, vì vậy kích thước của ghim nên được điều chỉnh tương ứng khi bạn cập nhật kích thước nam châm, tuy nhiên nếu bạn nhận được một số kết quả kỳ lạ hoặc chỉ muốn thay đổi tỷ lệ, vui lòng thử nghiệm với tham số “ScaleFactor”.
