Bản mod Khung quạt 120mm cho Asus 1660 Super Phoenix

Giới thiệu

Tôi được chỉ ra trên Reddit rằng điều này có thể tương thích với bất kỳ card đồ họa nào khác có tản nhiệt kiểu “Sunflower” mà 1660S Phoenix có, ví dụ như Zotac 1650.

Tôi đã bao gồm các hướng dẫn từng bước bên dưới.

Đây là một bản mod cho Asus 1660 Super Phoenix. Một card đồ họa phiên bản cấp thấp của Nvidia 1660 Super. Bản thân card này ổn, nhưng nó bị nóng và bị giảm hiệu năng do tản nhiệt và quạt nhỏ. Quạt gốc là vấn đề chính của tôi. Nó nhỏ (100mm) và tạo ra RẤT nhiều tiếng ồn ở tốc độ trên 60%. Một người sáng tạo khác đã tạo ra một bộ điều hợp AIO (https://www.thingiverse.com/thing:4354084). Ý tưởng rất hay và nó mang lại hiệu suất tuyệt vời cho một card đồ họa vốn có hệ thống tản nhiệt kém, nhưng nếu bạn không có AIO Asetek thế hệ thứ 4 còn dùng được, bạn sẽ phải chi từ 30-100 đô la tùy thuộc vào việc bạn tìm được mẫu đã qua sử dụng hay chỉ mua mẫu Asetek thế hệ 5-7 mới và hy vọng nó vừa.

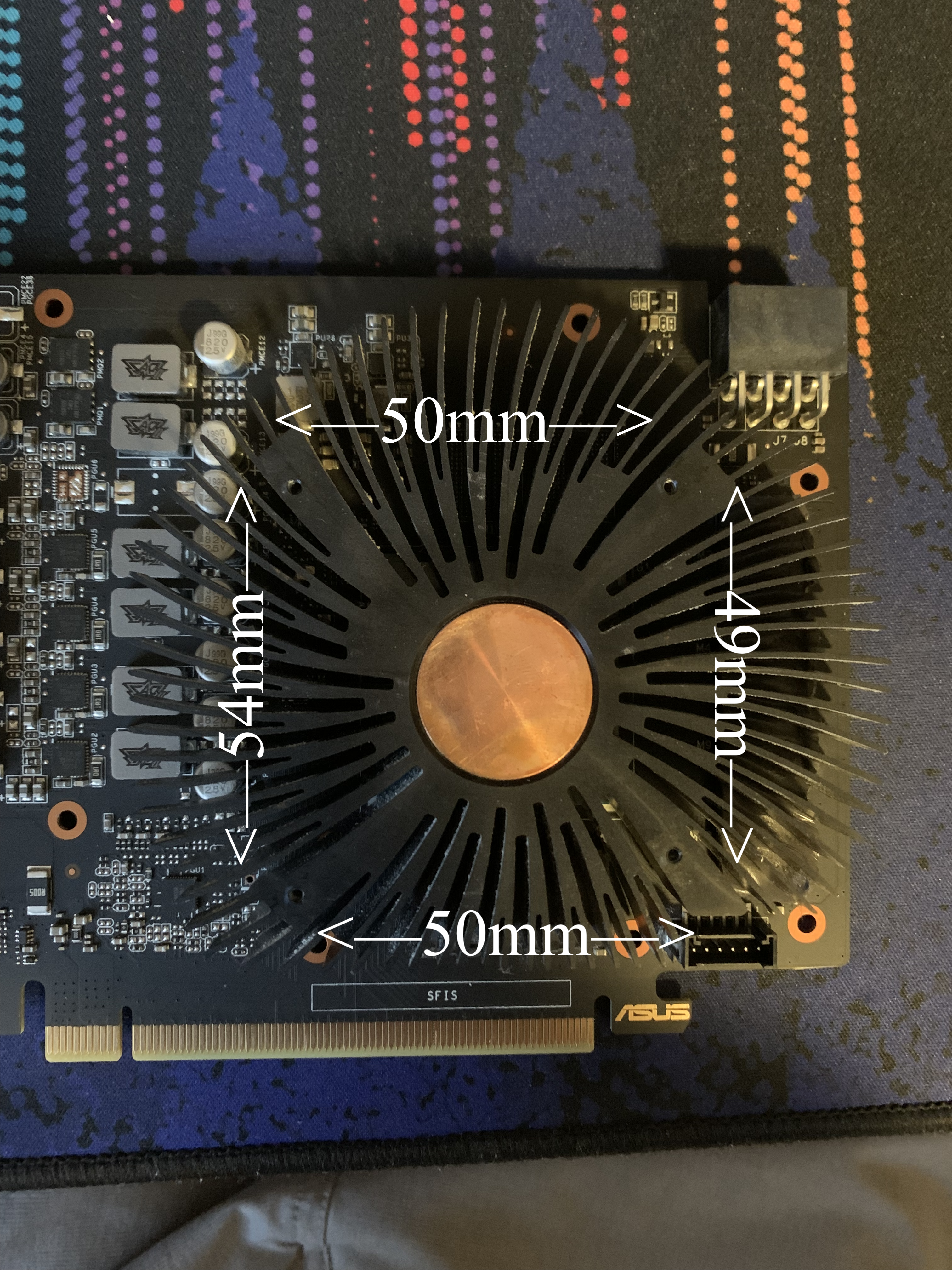

Bản mod khung quạt của tôi hoàn toàn lấy cảm hứng từ bản mod AIO. Chỉ đến khi tôi đo đạc các bộ phận trên GPU của mình để thực hiện bản mod AIO với quạt 120mm, tôi mới nhận ra rằng mình có thể tạo và gắn khung riêng để vừa với tản nhiệt và gắn một quạt lớn hơn, tốt hơn. Đây là lúc khung in 3D này ra đời. Bạn KHÔNG cần phải tháo tản nhiệt ra khỏi mặt sau của card để thực hiện bản mod này extbackslashackslash extbackslashackslashackslashackslashackslash. Nhân tiện, keo tản nhiệt gốc trên card này khá tệ, vì vậy nếu bạn thực hiện bản mod này, bạn nên cân nhắc dặm lại keo tản nhiệt cho GPU bằng thứ gì đó như NT-H1 hoặc NT-H2 của Noctua hoặc Cryonaut của Thermal Grizzly (cả hai đều không dẫn điện). Cứ tự nhiên hỏi tôi về việc dặm lại keo tản nhiệt cho GPU này bên dưới.

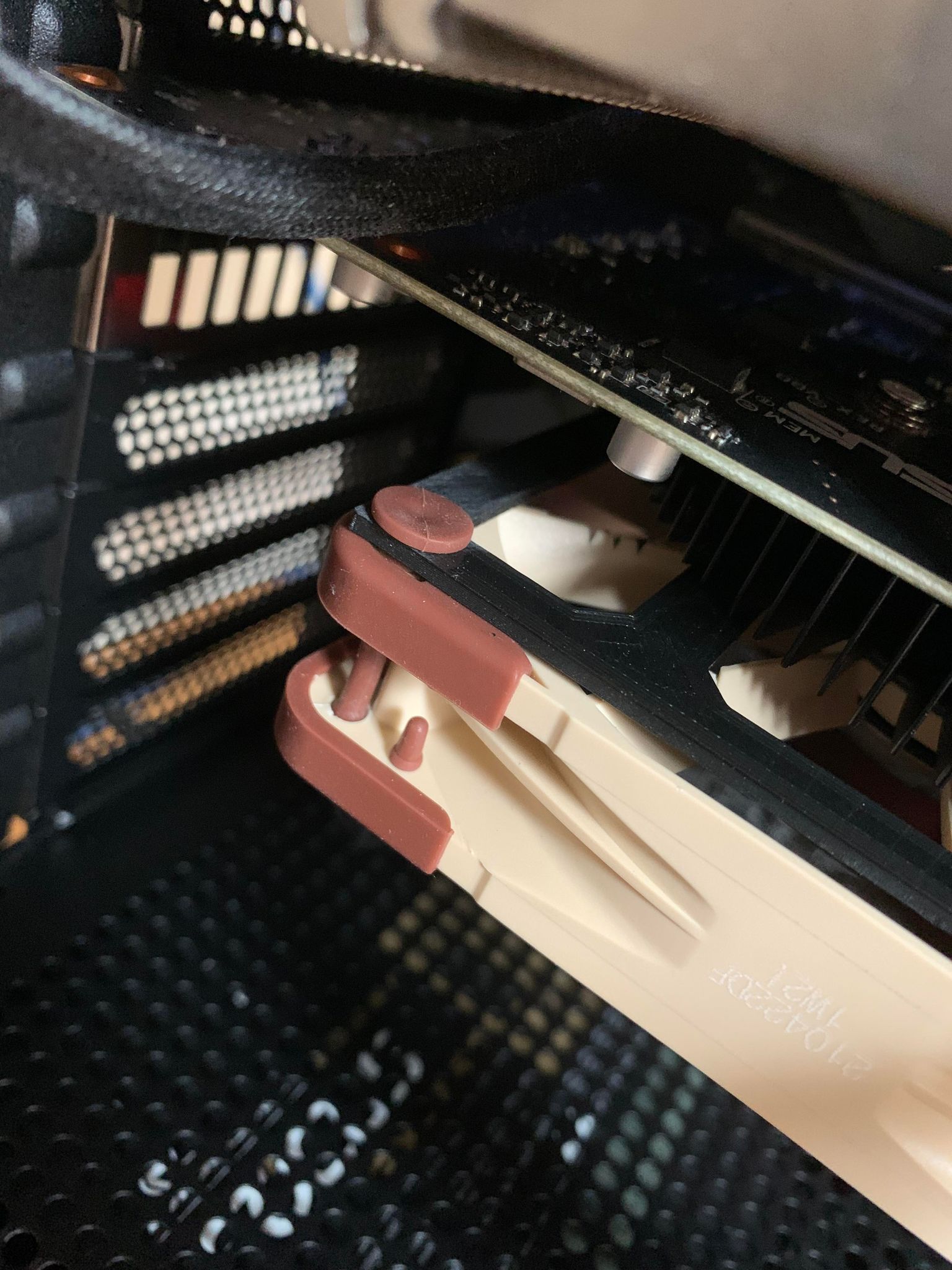

Tôi đã làm cho các lỗ ở góc đủ lớn để bạn có thể dễ dàng bắt vít quạt tự khai thác khi bạn khoan/vặn chúng vào khung và quạt. Ngoài ra, nếu bạn có một số thứ vít chống rung bằng cao su, bạn có thể luồn chúng qua (như tôi đã làm) thay thế. Ngoài ra, nếu bạn có một số vít tản nhiệt và đai ốc, bạn có thể cố định quạt vào khung bằng chúng thay thế (với điều kiện là vít không chạm vào PCB).
