Voron Tap Mantis Mod

CHỈNH SỬA 01312023: Đã sửa lỗi với Gắn Rapido. Không có khoảng trống cho BHCS gắn Phần trước Tap vào Xe X. Cảm ơn Mahican đã chỉ ra điều này. Cũng có một ngàm mới cho Rapido có ống dẫn kéo dài cho quạt làm mát hotend. Ống dẫn đã được kéo dài thêm 5mm và có tiết diện lớn hơn ở hotend, điều này sẽ cải thiện việc làm mát. Ngoài ra còn có ống dẫn kéo dài với tiết diện lớn hơn cho Dragon HF. Tôi đã gặp vấn đề nhiệt độ tăng sau khoảng 6 giờ in ABS. Tôi cho rằng lý do là quạt 12V tệ hại của tôi chạy ở điện áp 24V với chu kỳ hoạt động 50%, nhưng tôi nghĩ mình sẽ cải thiện luồng không khí đến hotend và thay quạt cùng lúc.

CHỈNH SỬA 01172023: Tôi đã thêm ngàm Rapido vào các tệp. Cái này hoàn toàn thử nghiệm vì hiện tại tôi bị thương nên không thể làm việc trên máy in của mình. Tôi cũng không có hotend Rapido để kiểm tra. Tôi khó có thể xác định độ dài của ống PTFE từ các tệp CAD. Tôi đo được 35mm, nhưng điều đó còn tùy thuộc vào việc ống PTFE được gắn sâu vào Rapido bao nhiêu. Tôi không chắc liệu điều này có chính xác không vì tôi không có nó.

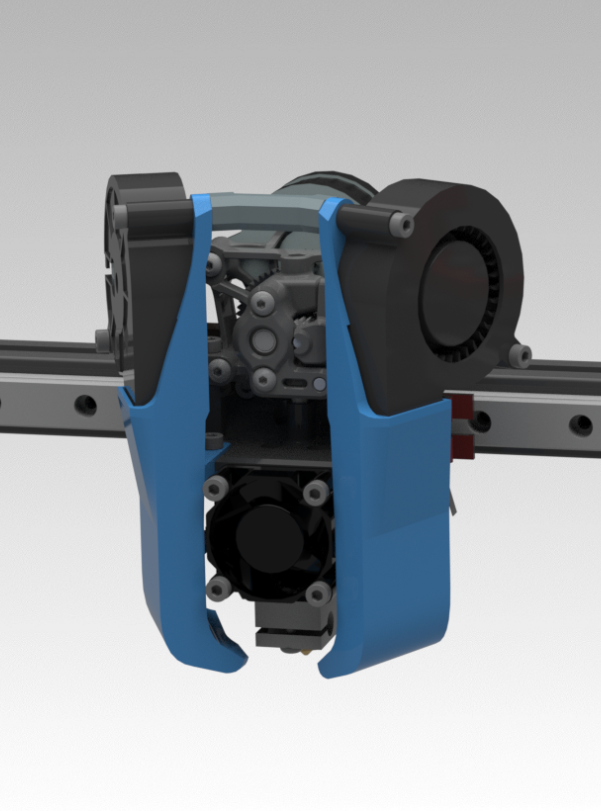

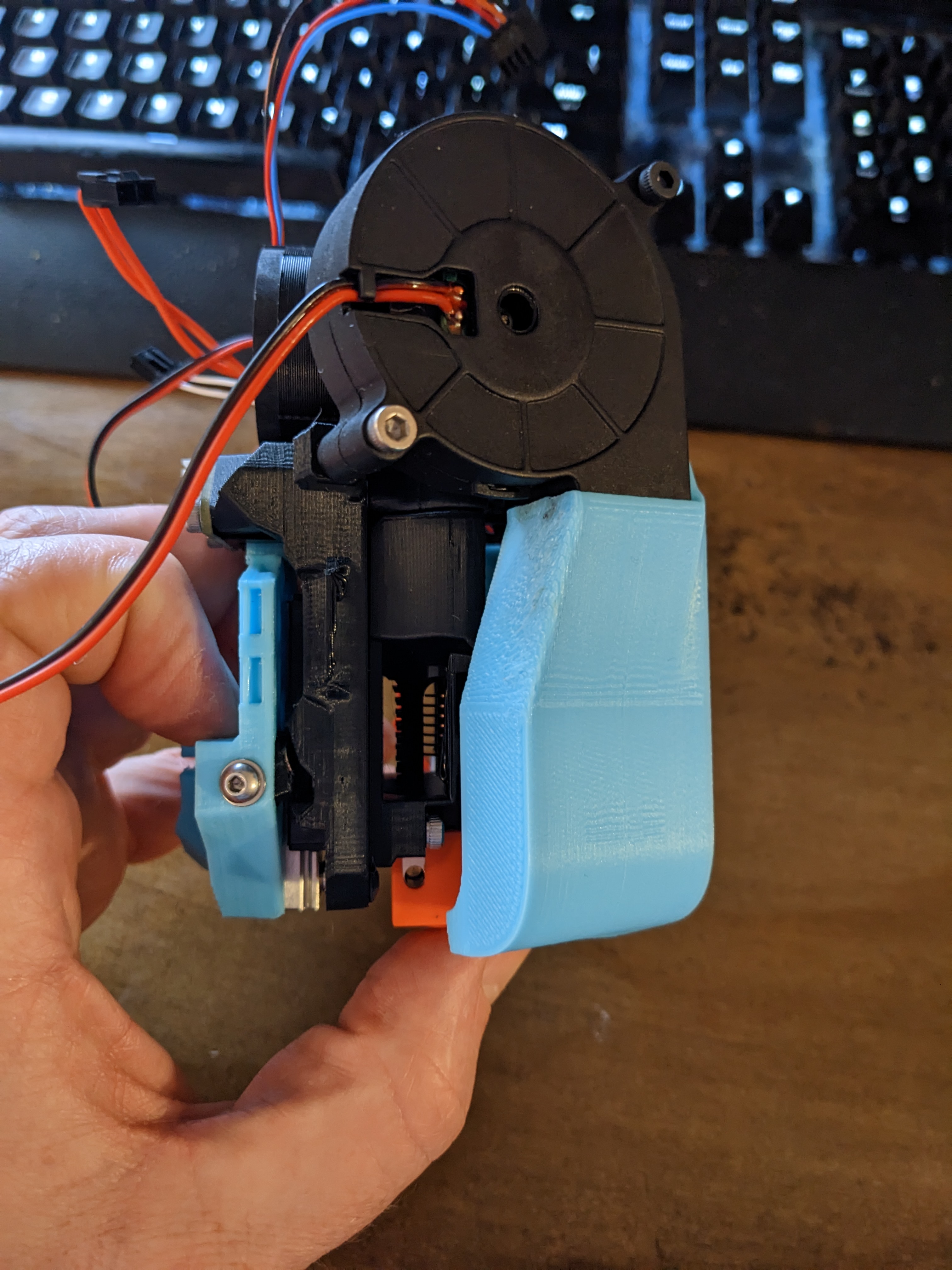

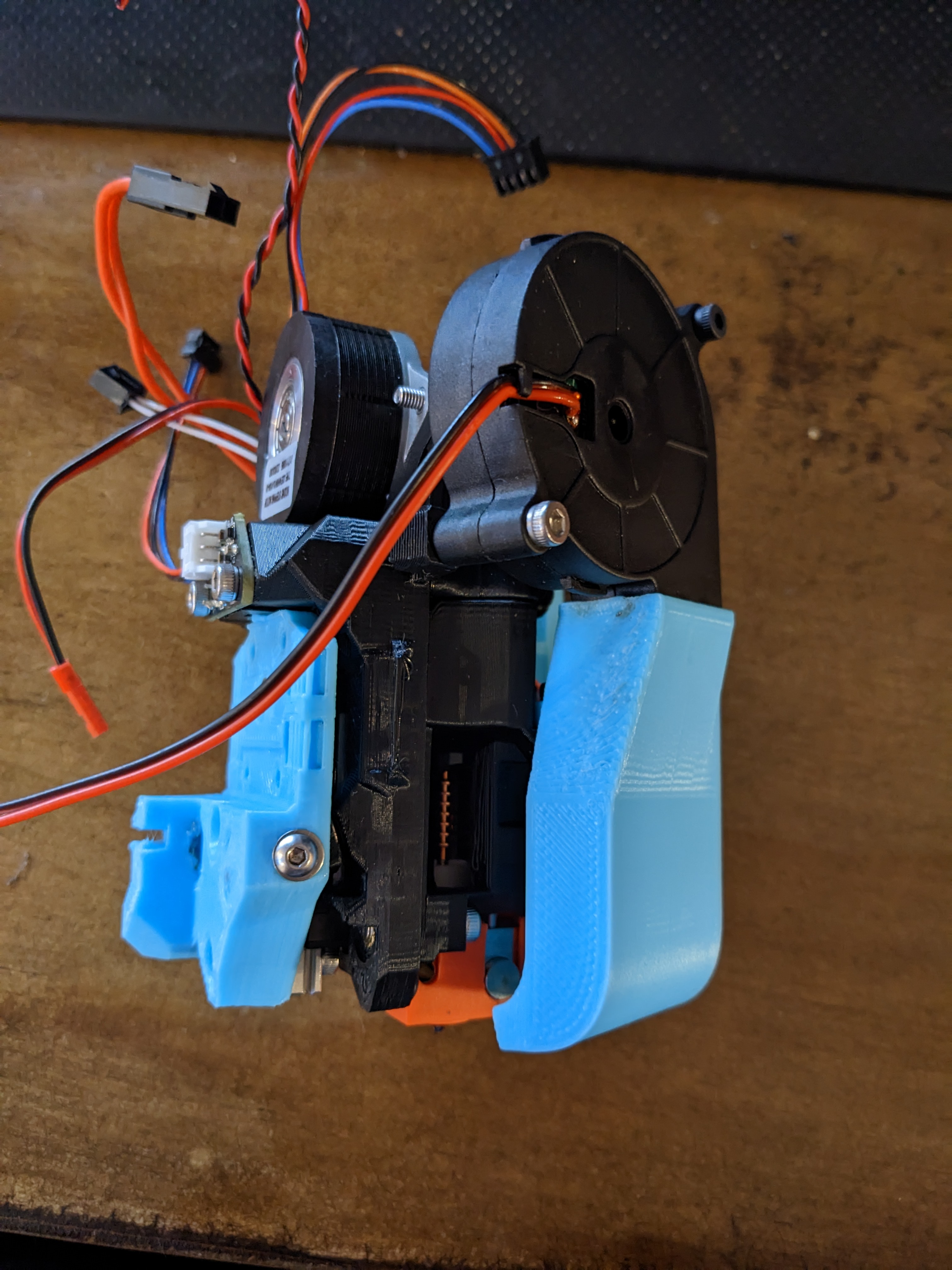

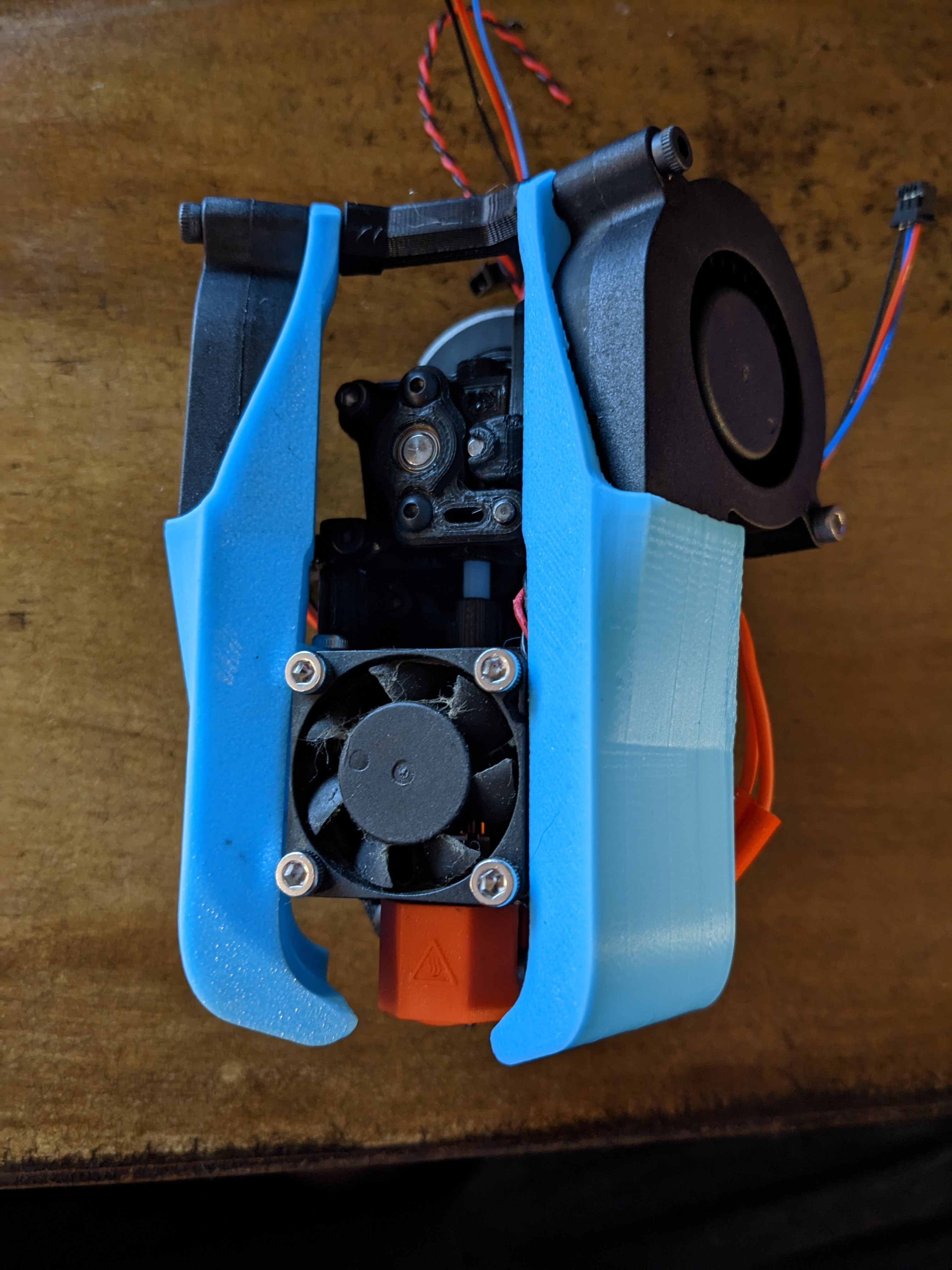

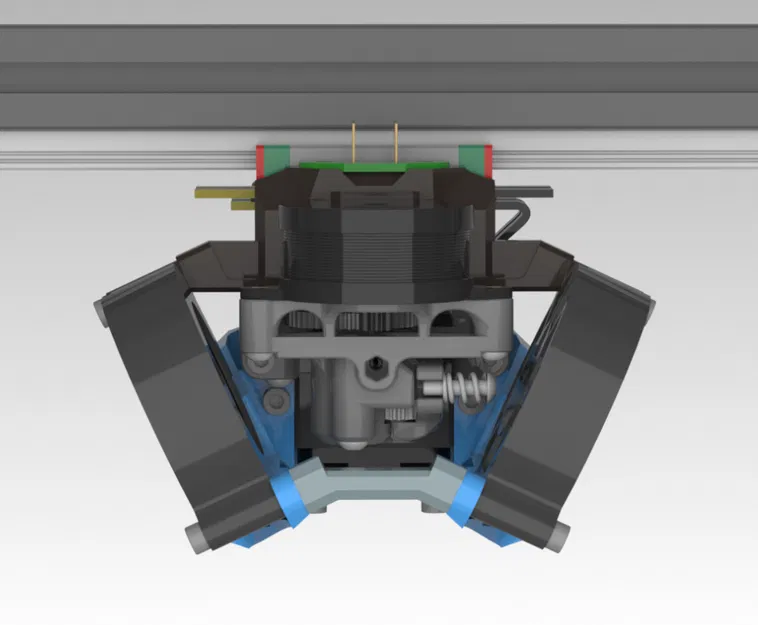

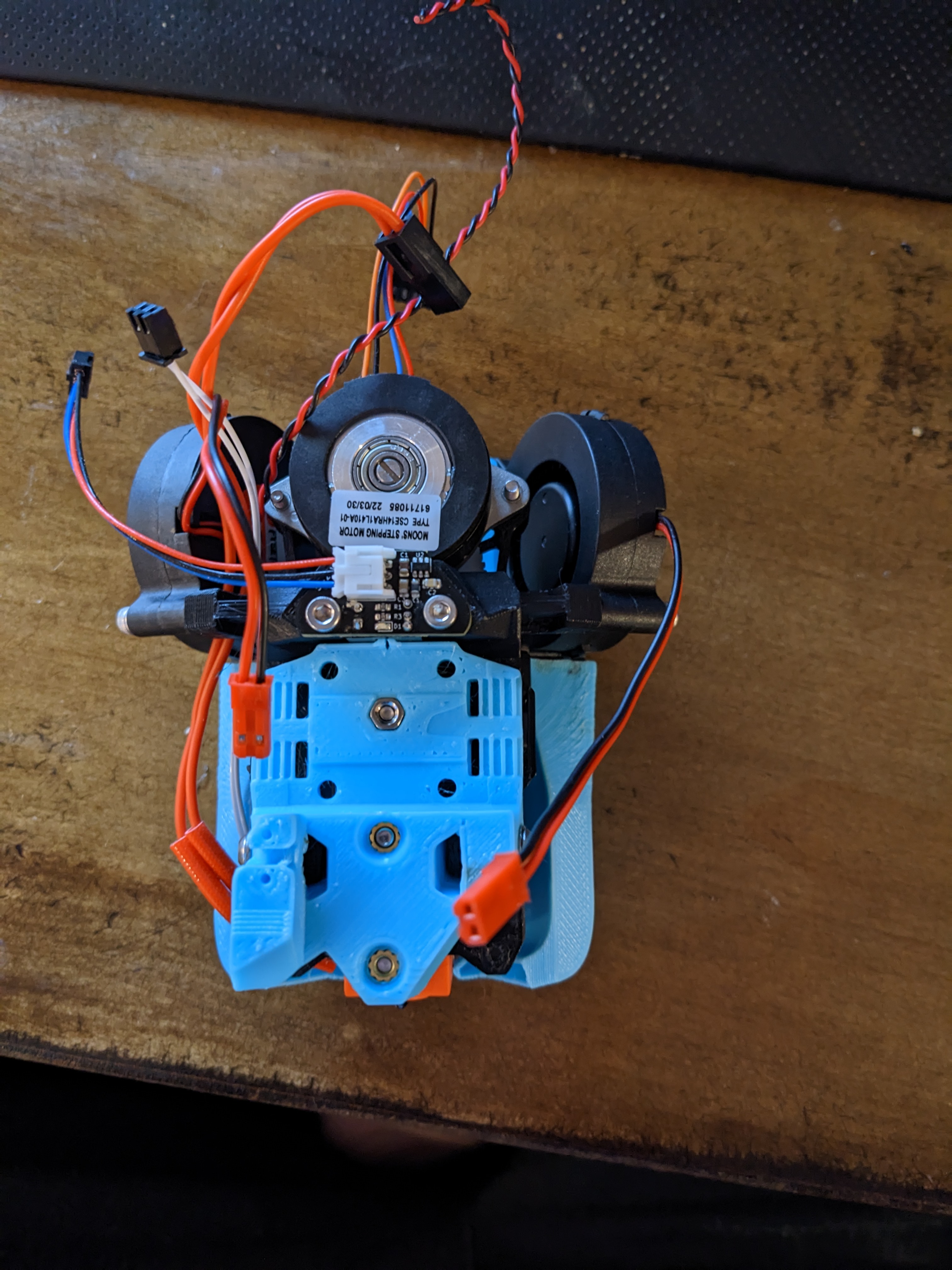

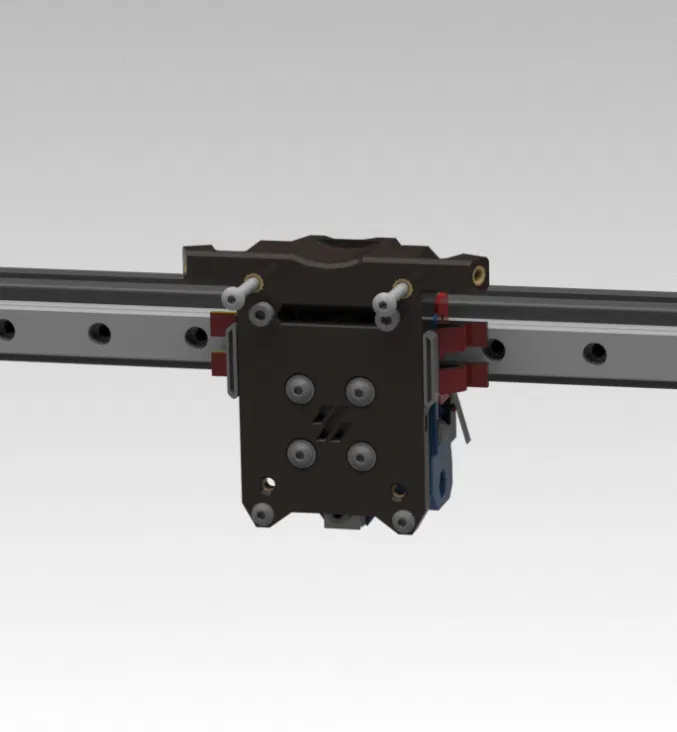

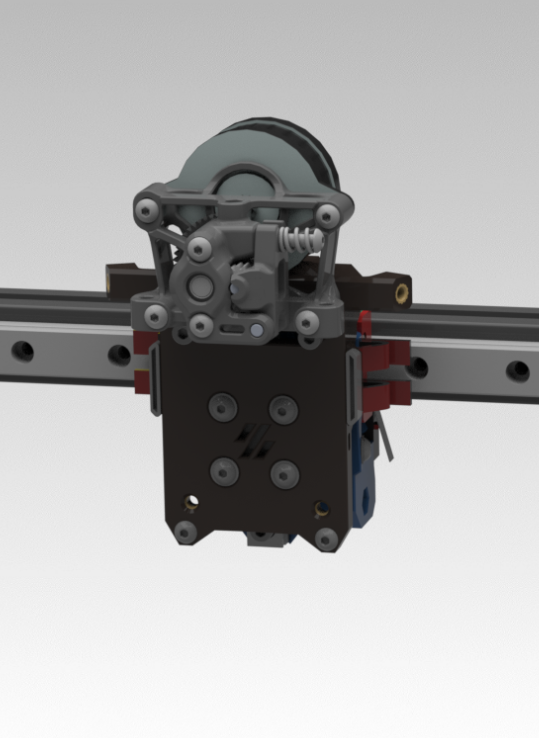

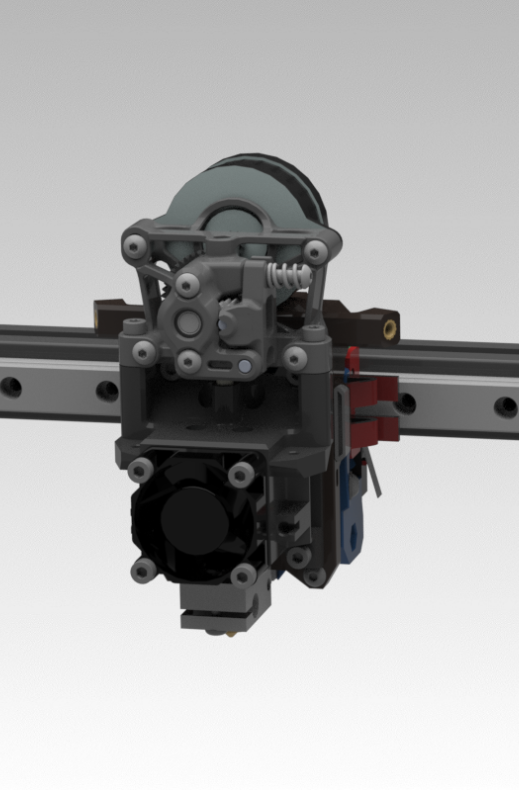

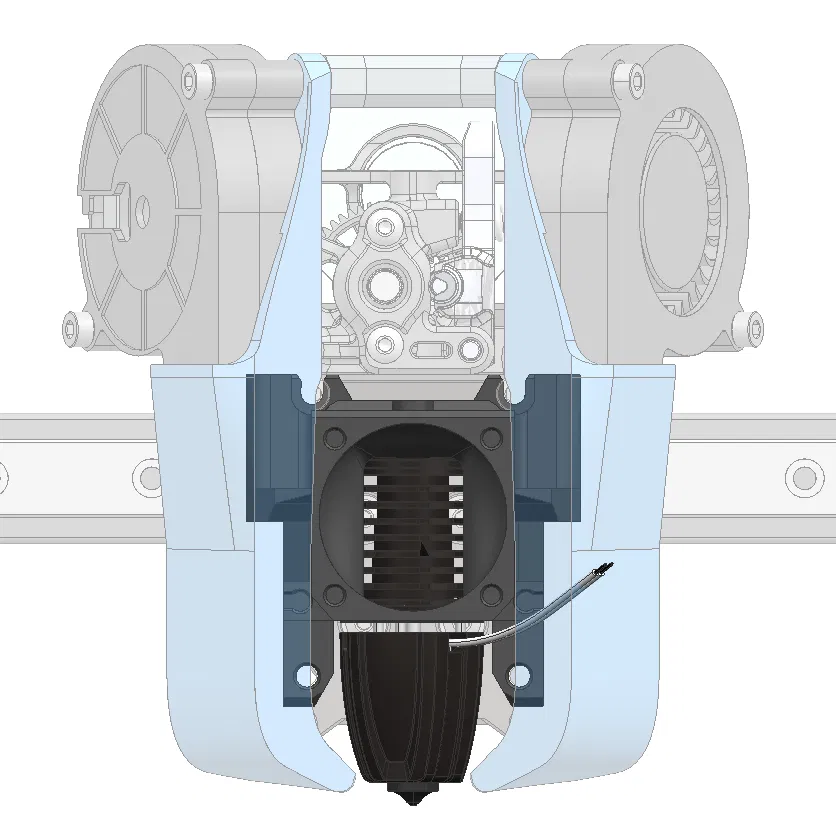

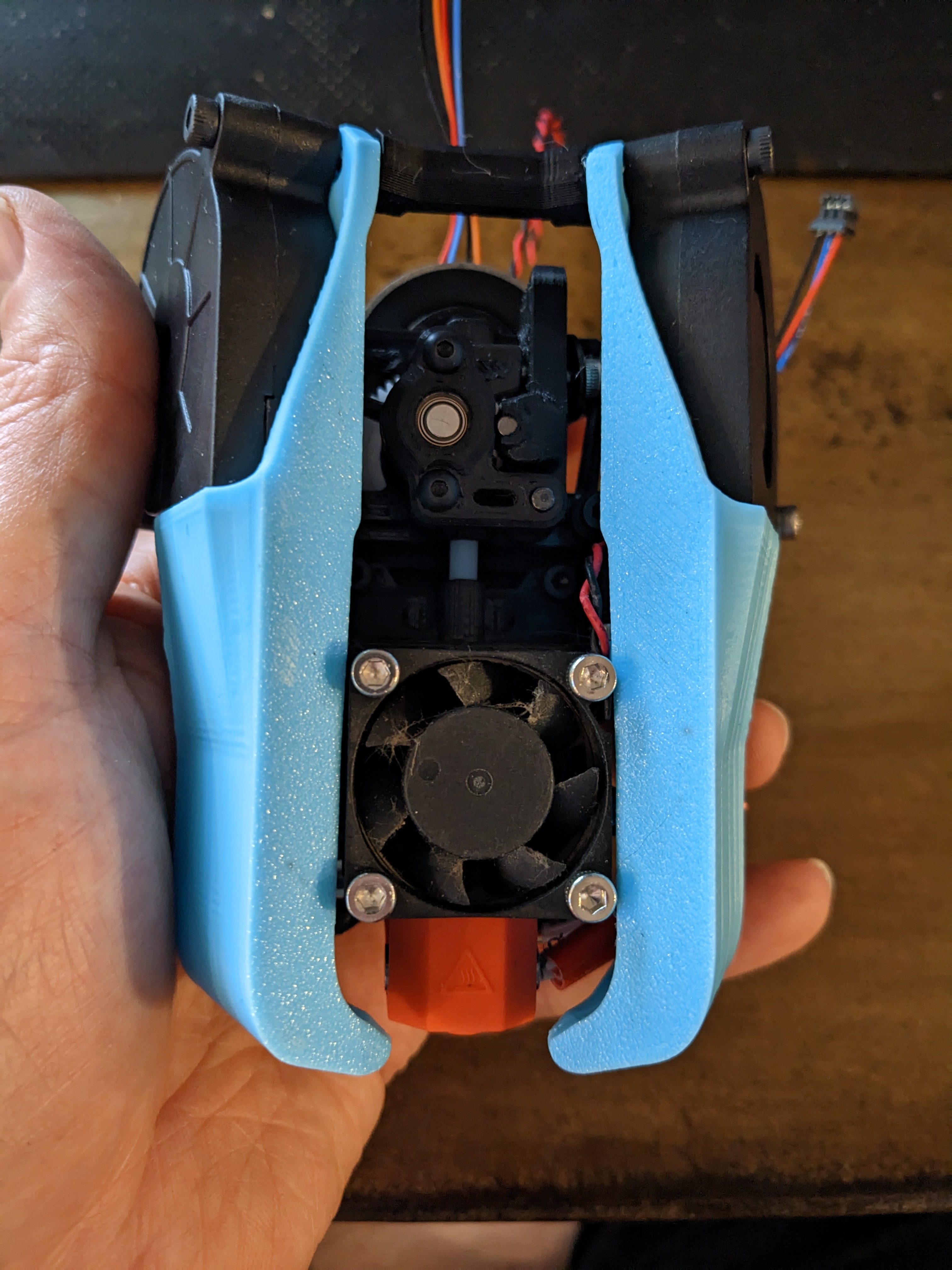

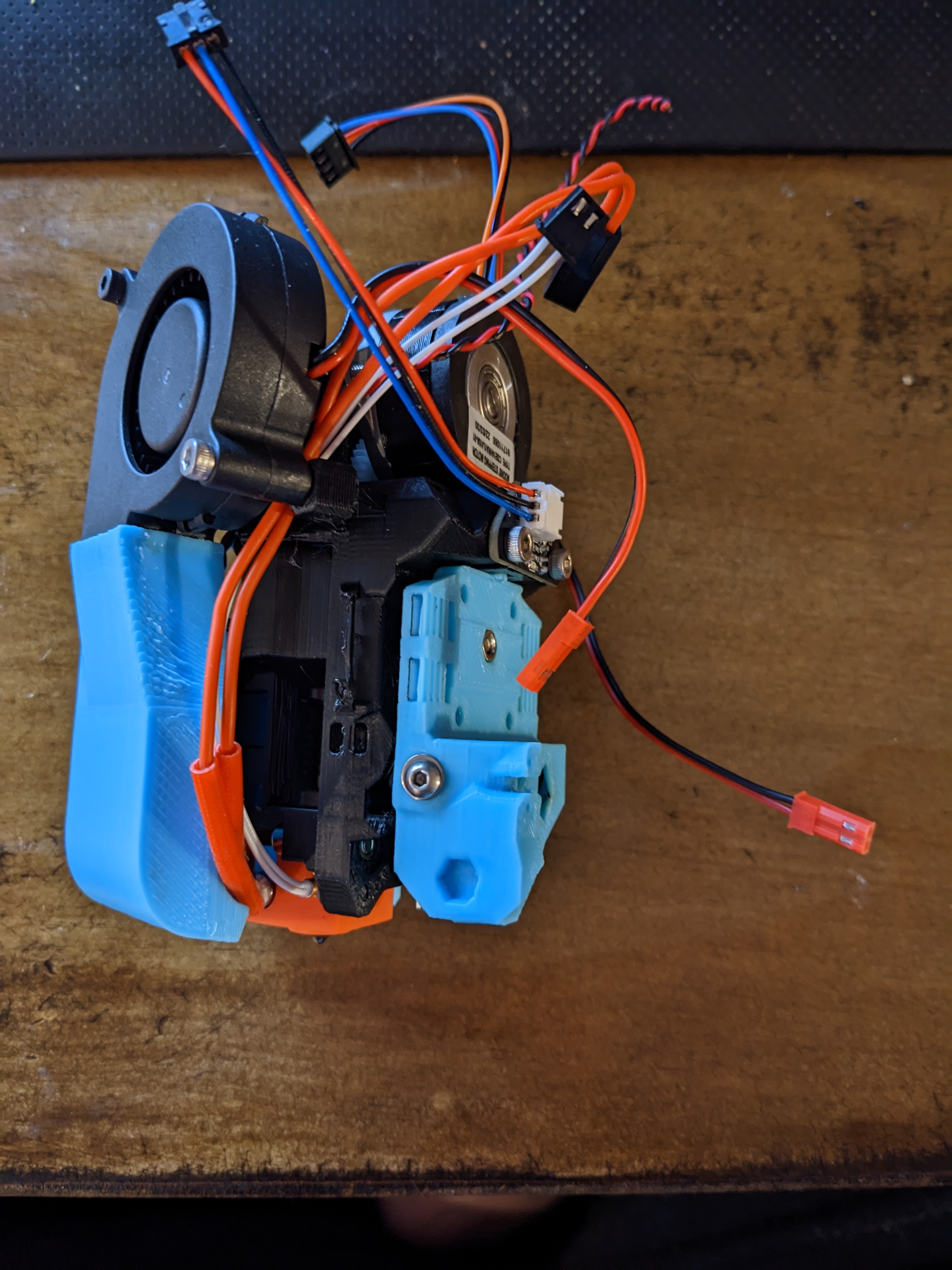

Đã làm lại ống dẫn Mantis để hoạt động với Voron Tap cùng với ngàm hotend mà tôi đã thiết kế cho Dragon HF. Bộ Stealthburner của tôi đã lắp ráp với tap nặng khoảng 450g. Để tạo ra một bộ hotend nhẹ hơn với khả năng làm mát tốt hơn, tôi đã chuyển sang Mantis. Bản mod hiện tại nặng khoảng 370g. Thiết kế hiện tại chỉ dành cho hotend Dragon HF và bộ đẩy Sherpa Mini. Nó cũng yêu cầu bạn sử dụng PCB Voron Tap. Tôi đã kéo dài và sửa đổi nhẹ ống dẫn Mantis, tạo ra một ngàm hotend hoàn toàn mới cho Dragon HF, và điều chỉnh phần trước của Voron Tap để hỗ trợ Mantis. Bản mod này chưa được thử nghiệm trên máy in của tôi. Tôi đã lắp ráp các bộ phận, nhưng tôi chưa có cơ hội thử chúng do bị thương. Có lẽ cộng đồng sẽ làm điều này trước khi tôi có thể.

Hiện tại tôi không có thời gian để soạn hướng dẫn hay bài hướng dẫn phức tạp, vì vậy tôi sẽ không cố gắng thực hiện điều này trừ khi bạn khá thành thạo trong việc điều hướng CAD hoặc tự tin rằng bạn có thể tìm ra cách lắp ráp nó. Bạn sẽ cần tải xuống các bộ phận Sherpa Mini từ Github của AnnexEngineering và các bộ phận Voron Tap từ Github của Voron Design.
