Cần Gạt Tăng Cường Nút Dừng Khẩn Cấp Máy Cưa Tròn

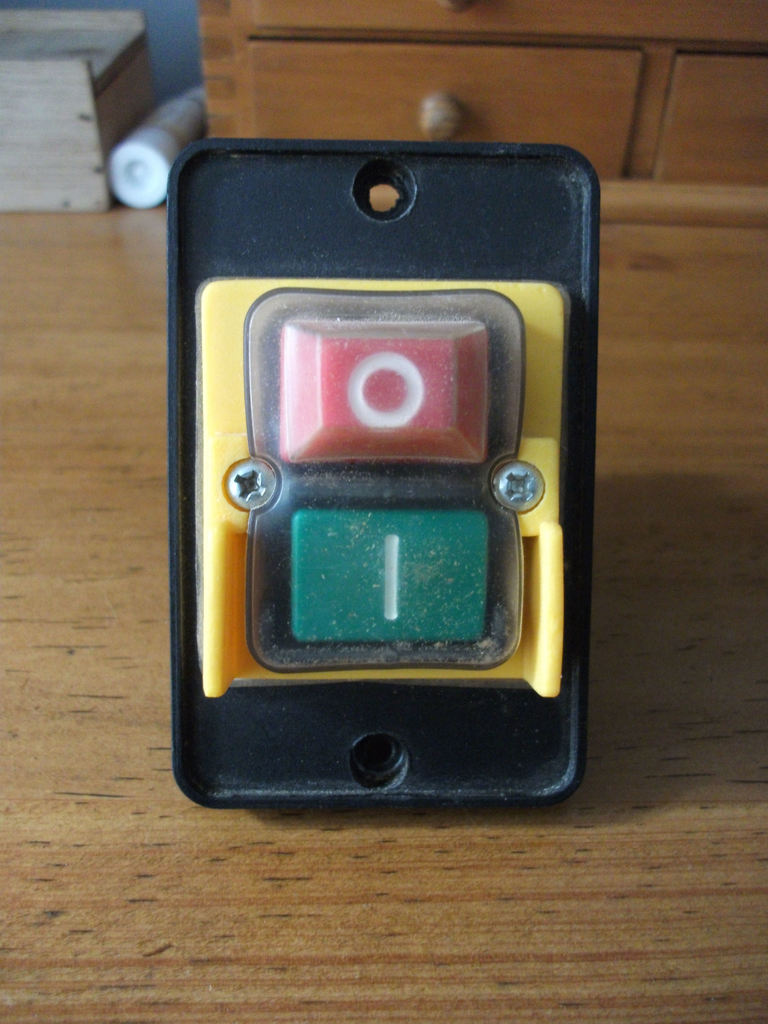

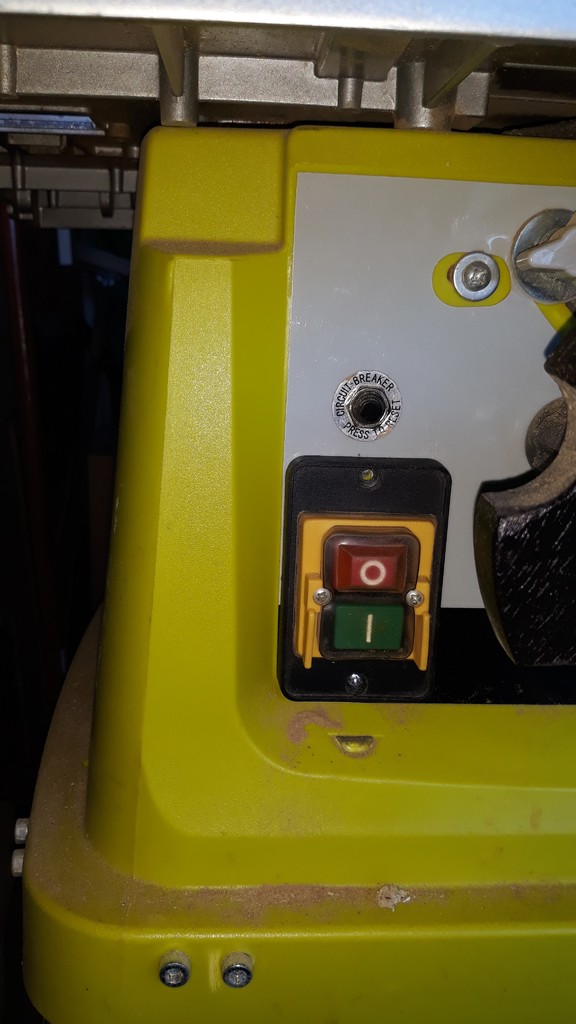

Cái nút "stop" NVR trên máy cưa tròn Ryobi của tui nó thiệt tình là hông có được ngon lành cho lắm. Nó nằm dưới mặt bàn tới 300mm, thụt vô khá xa, mà diện tích bề mặt chỉ khoảng 15 x 10 mm (cỡ vậy).

Lúc xài bình thường thì tắt máy cũng hơi khó khăn. Phải bấm tới bấm lui mấy lần mới trúng nút được, mà cũng chỉ xài được ngón tay duỗi dài ra thôi. Tui sợ tới lúc mà có sự cố khẩn cấp thì bấm còn khó hơn nữa, nhất là khi có mấy ngón tay bay tứ tung như trong nhà máy làm xúc xích bị nổ vậy đó.

Nhiêu đó là tui cũng nghĩ tới chuyện chế cái công tắc nào ngon hơn rồi. Hồi đó tui có mua một cái công tắc lớn hơn gắn vô. Nhưng mà cái công tắc thay thế đó nó không có mấy cái dây kết nối để thắng lưỡi cưa theo yêu cầu của thị trường Anh Quốc (nó hoạt động bằng cách nối tắt động cơ khi nhả công tắc, và làm lưỡi cưa ngừng quay nhanh chóng sau khi ngắt điện).

Tui có thể bỏ qua mấy cái dây đó, nhưng tui cũng thích cái vụ thắng lưỡi nhanh này, mà với lại, nó cũng bắt tui phải khoét lỗ lớn hơn trên thân máy - cái mà tui không có muốn làm.

Nên là cái công tắc mới nó lại được gắn lên bàn router của tui, còn tui thì cứ tiếp tục xài cái công tắc khó chịu của con Ryobi, cứ mỗi lần xài là lại chửi thề.

Hôm nay là cái ngày mà tui quyết định thay đổi tình hình đó. Cái yêu cầu thiết kế của tui là không được phép sửa đổi gì vĩnh viễn trên máy cưa, và nó phải đủ cứng cáp để có thể bấm bằng bất cứ thứ gì, từ lòng bàn tay cho tới một miếng gỗ 2x4.

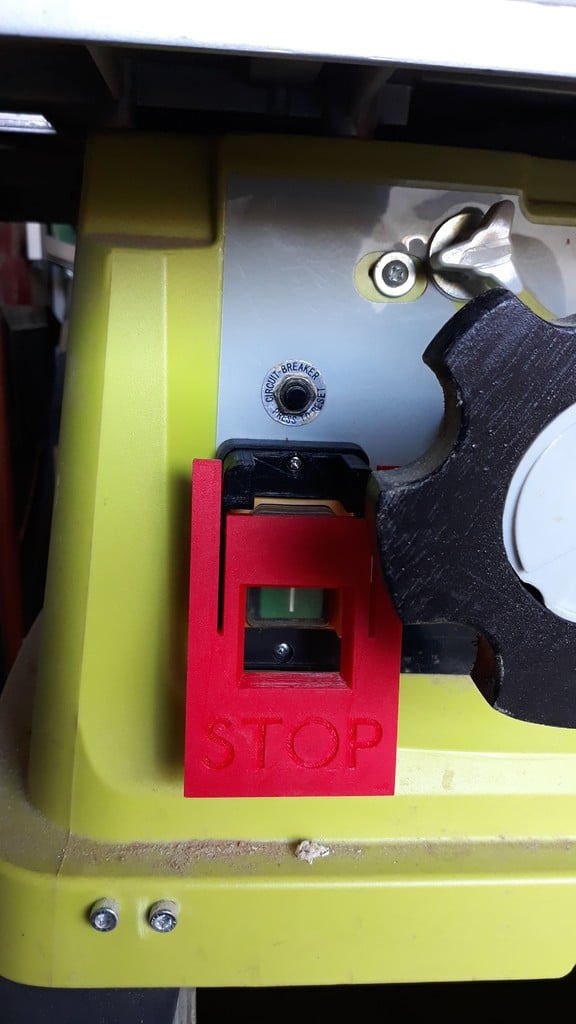

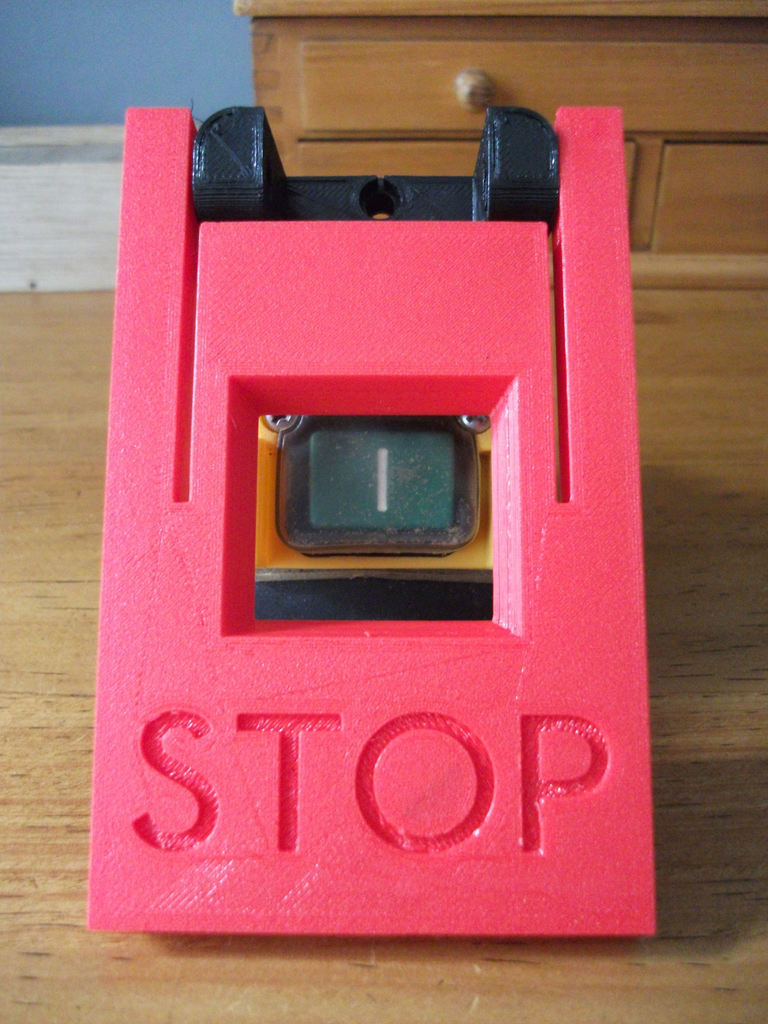

Đây là kết quả nè. Nút start có thể dễ dàng tiếp cận qua lỗ ở phía trước, hoặc bằng cách nâng cái nắp "STOP" lên. Nhưng còn lại thì cái nắp là thứ duy nhất mà bạn có thể bấm mà không cần phải suy nghĩ.

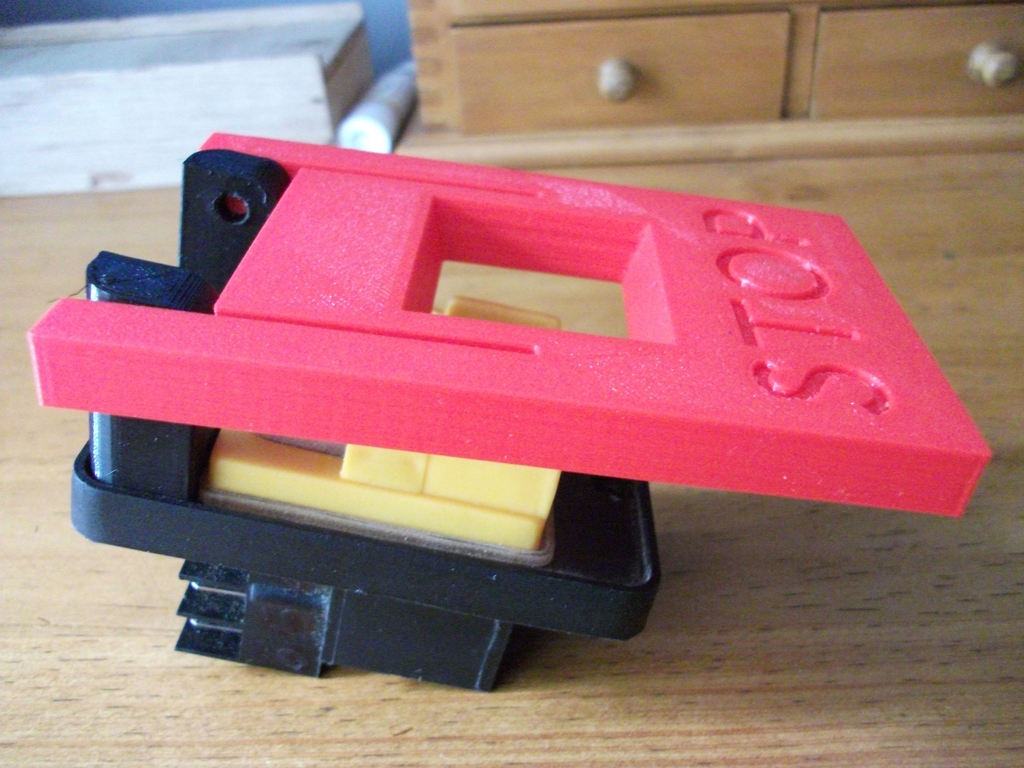

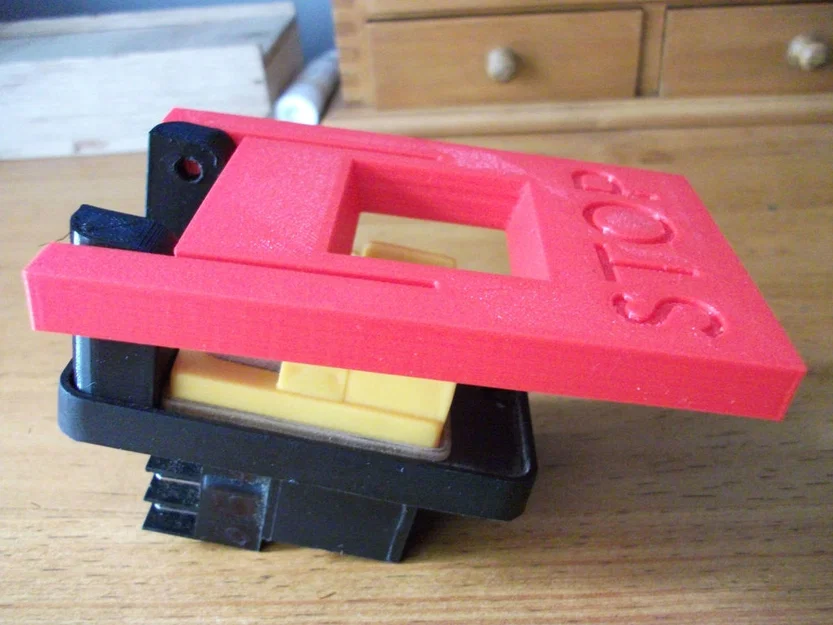

Nó gắn vô bằng cái lỗ gắn phía trên của công tắc (mặc dù dùng bu lông dài hơn), và nó đủ bự, đủ chắc để chịu được va đập, và (hy vọng là) sẽ không bị gãy nếu có lúc nào đó cần xài trong tình huống khẩn cấp.

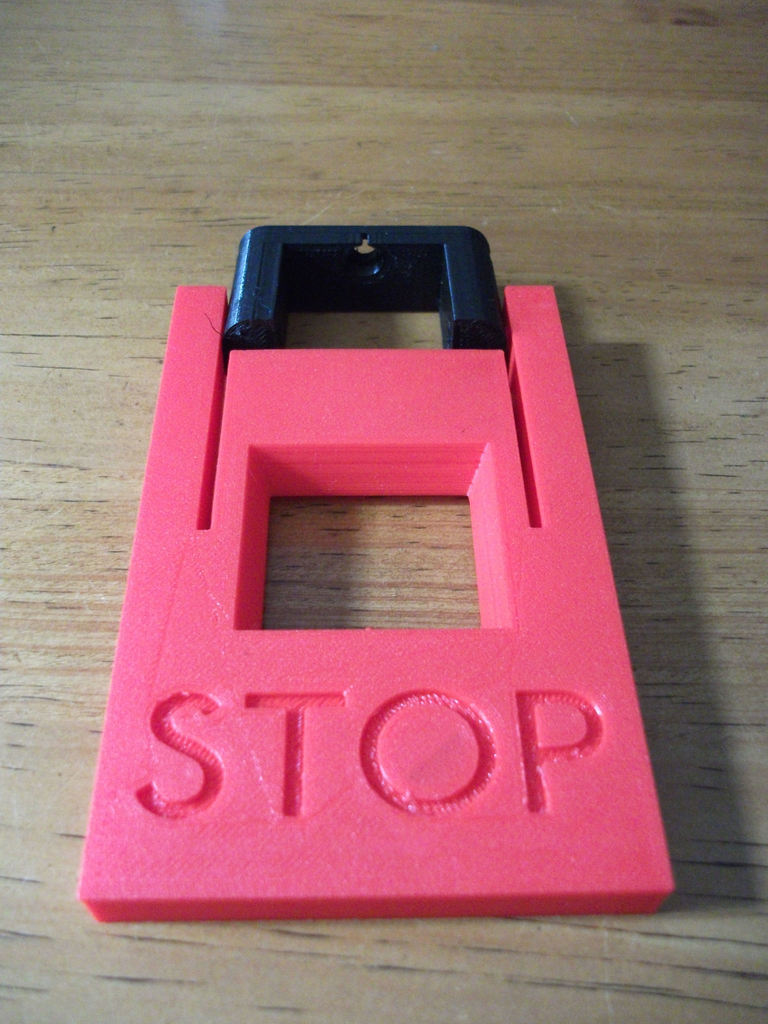

Để gắn hai bộ phận lại với nhau, tui đã bỏ cả hai miếng vào nước nóng. Điều này làm chúng đủ dẻo để các chốt trên nắp "STOP" có thể được ép nhẹ nhàng (nghe hơi nghịch lý hen!) qua bộ phận bản lề, nơi chúng khớp vào vị trí trong các lỗ tương ứng. Các cạnh bo tròn trên chân bản lề giúp ích rất nhiều cho bước này.

Một điểm hơi phiền phức nhỏ: Trên máy của tui, vài milimet cuối cùng của hành trình nắp bị cản trở nhẹ bởi hình dạng của phần thân máy Ryobi. May mắn là, công tắc đã hoạt động tốt trước khi đạt tới điểm đó, nên nó không thật sự là vấn đề. Tuy nhiên, nếu có dịp làm lại cái nắp vì bất kỳ lý do gì, tui sẽ đơn giản thêm một độ nghiêng 5 độ ở mặt dưới của nắp để tránh cạ vào thân máy.

Ngoài cái đó ra, thì nó là một công việc hoàn toàn ngon lành.

Chúc anh em in ấn vui vẻ!

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2 cho cái nắp, 0.15 cho bản lề

Infill:

30%

Nhựa in: E-DA PLA Đỏ/Đen

Lưu ý:

In cái nắp với chữ "STOP" hướng xuống mặt bàn in. Đừng quên supports cho các chốt bản lề!!!
