Bộ chuyển đổi Elegoo StealthBurner

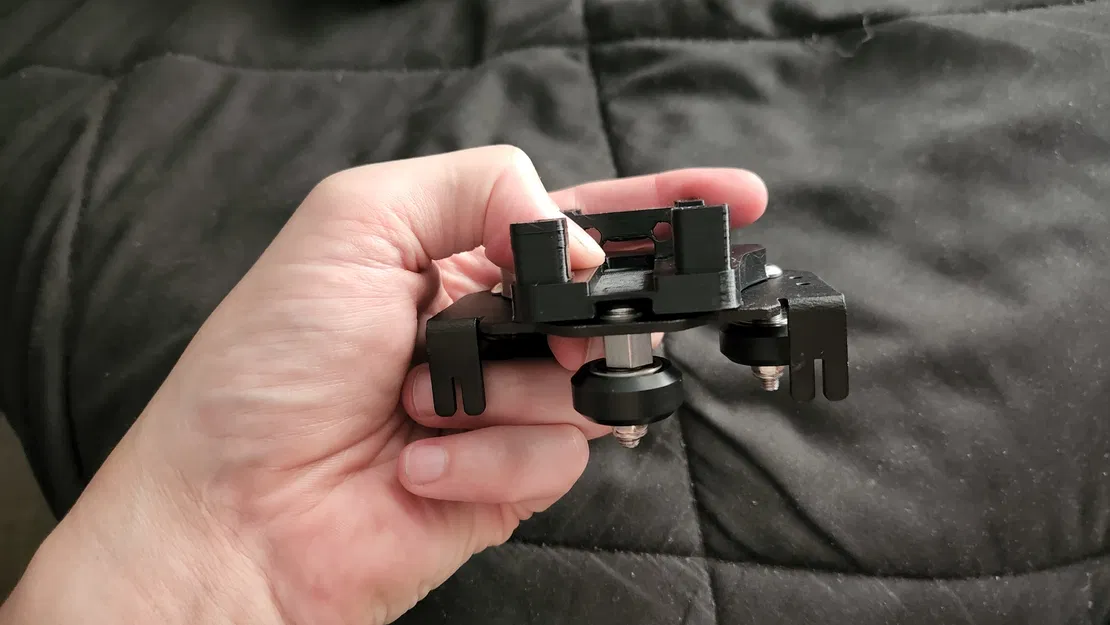

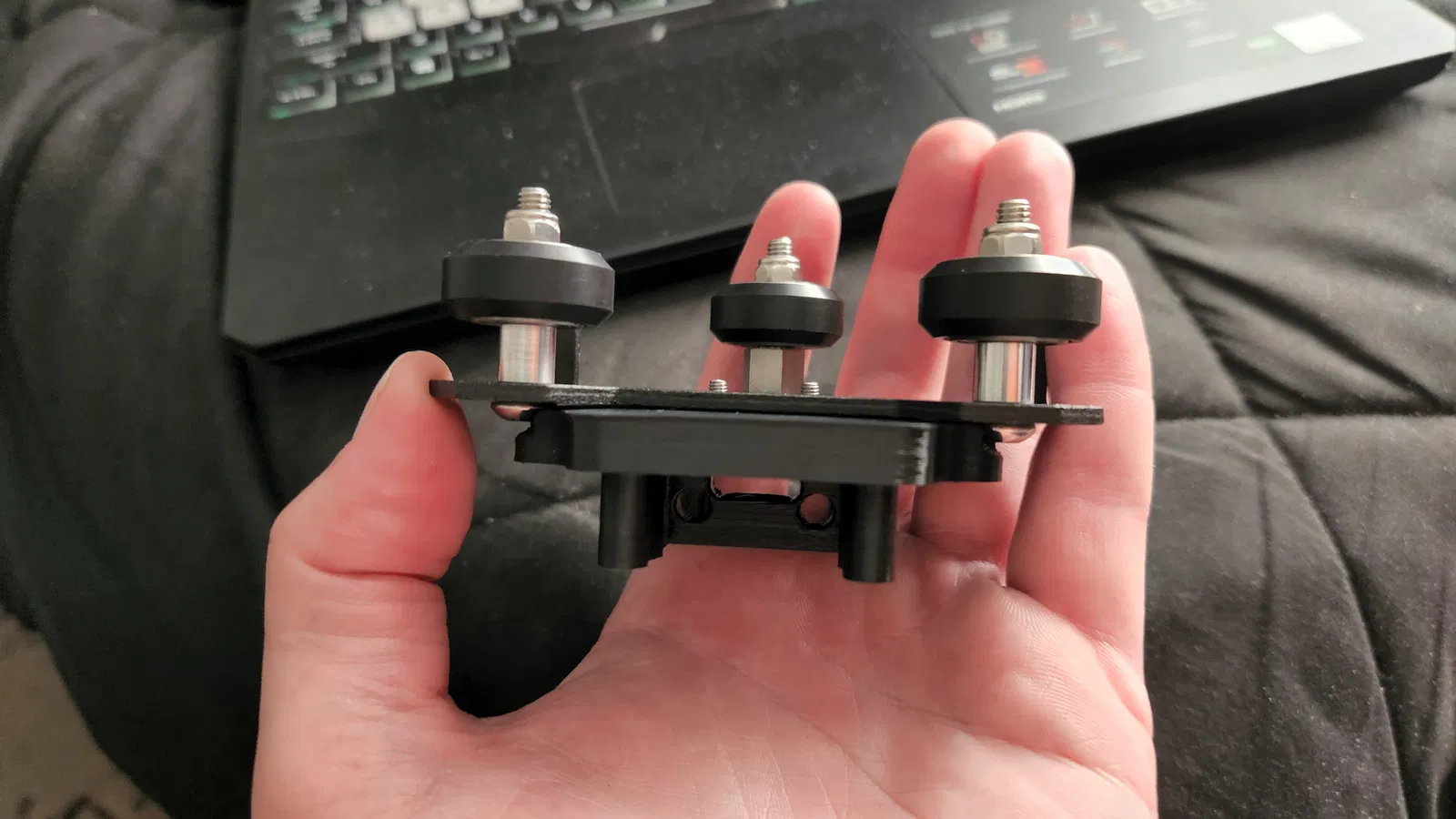

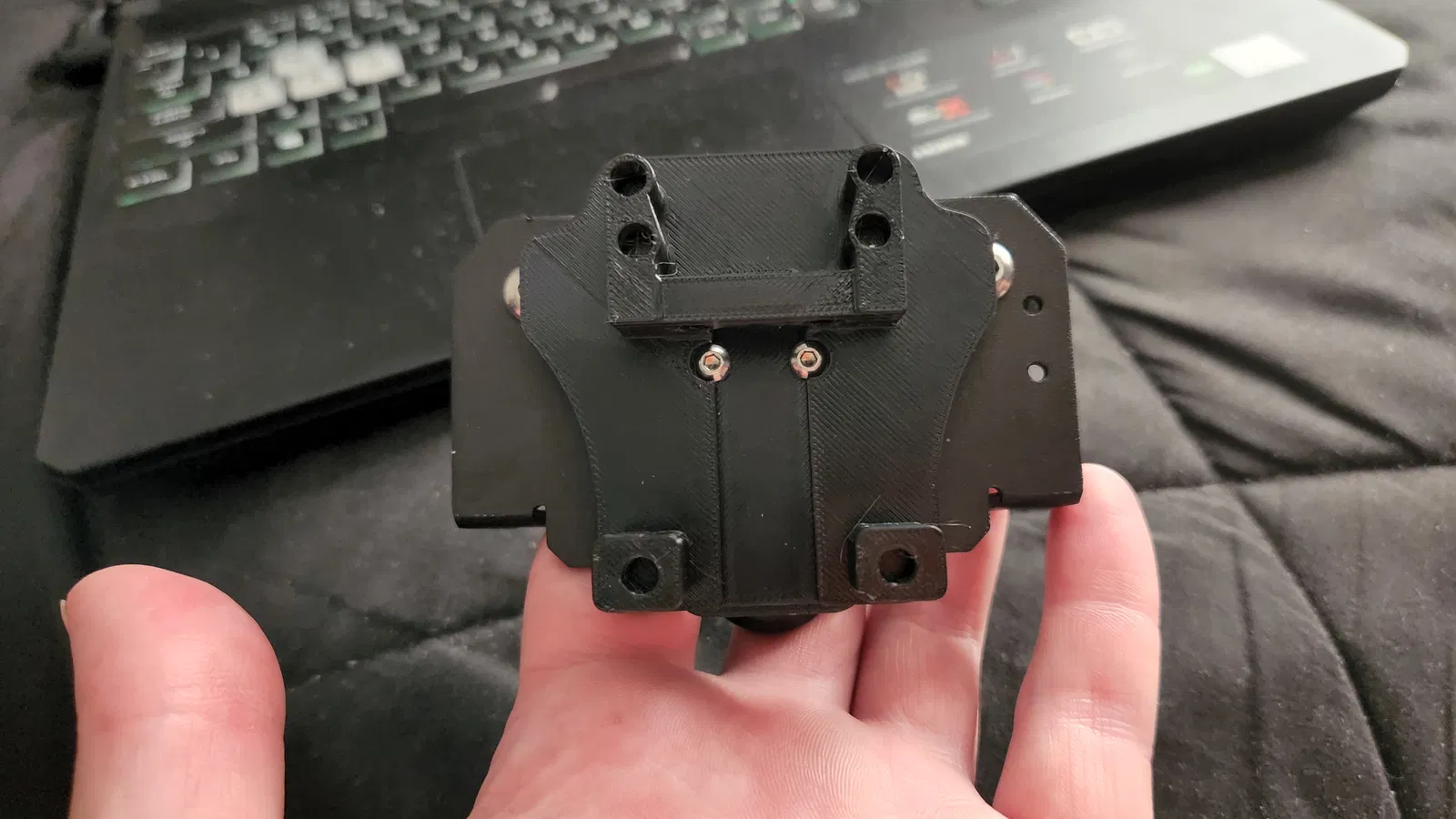

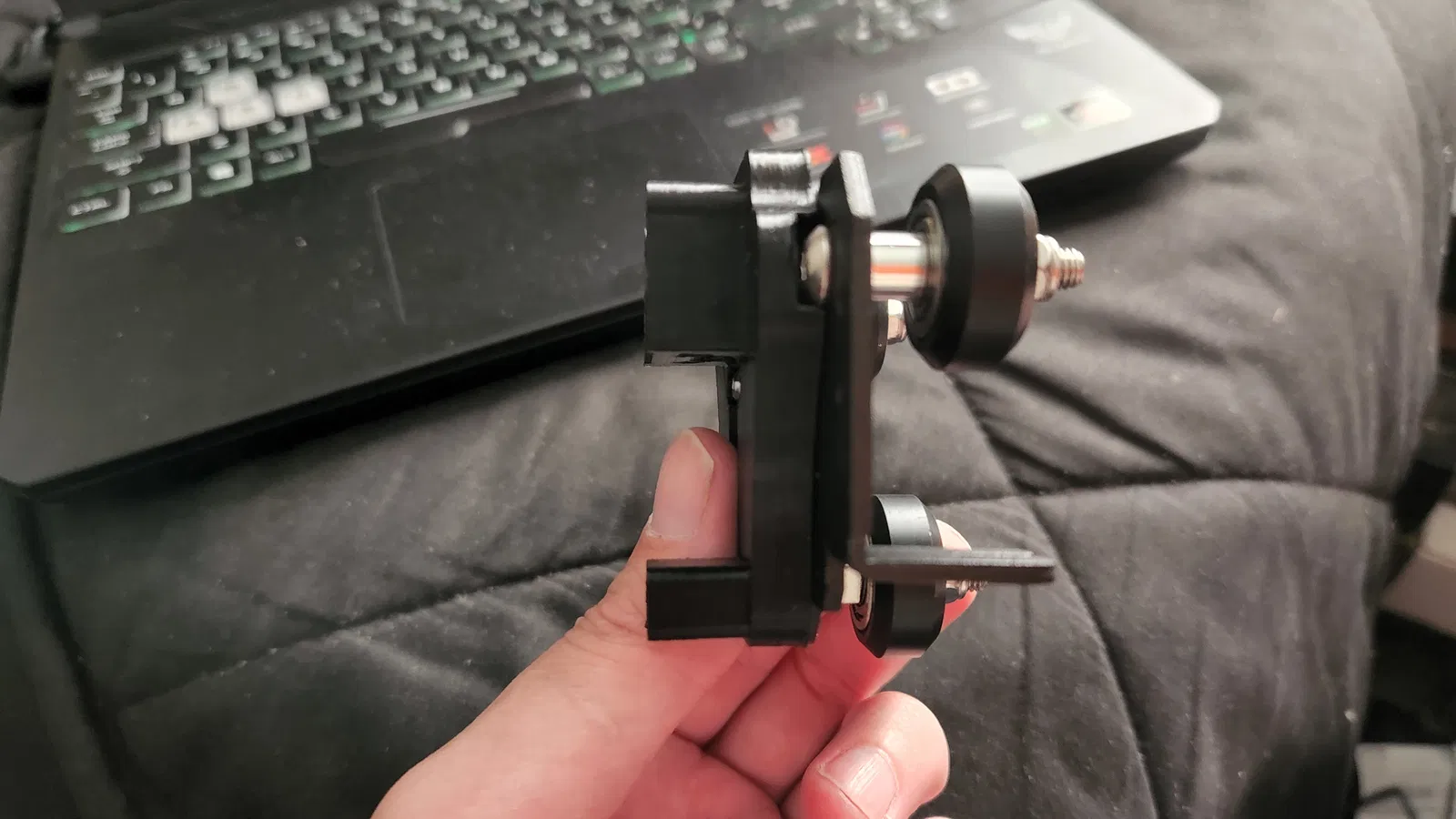

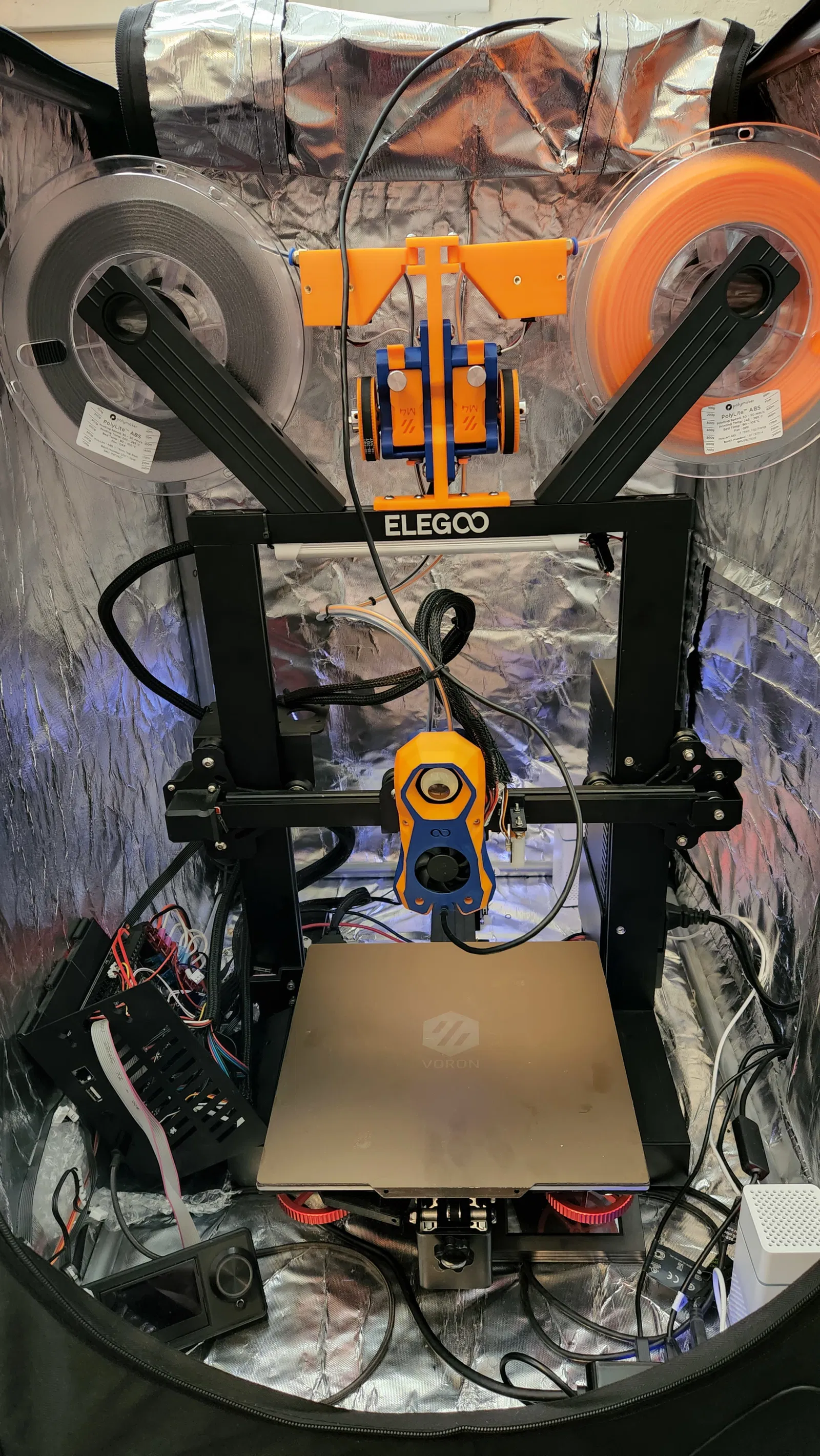

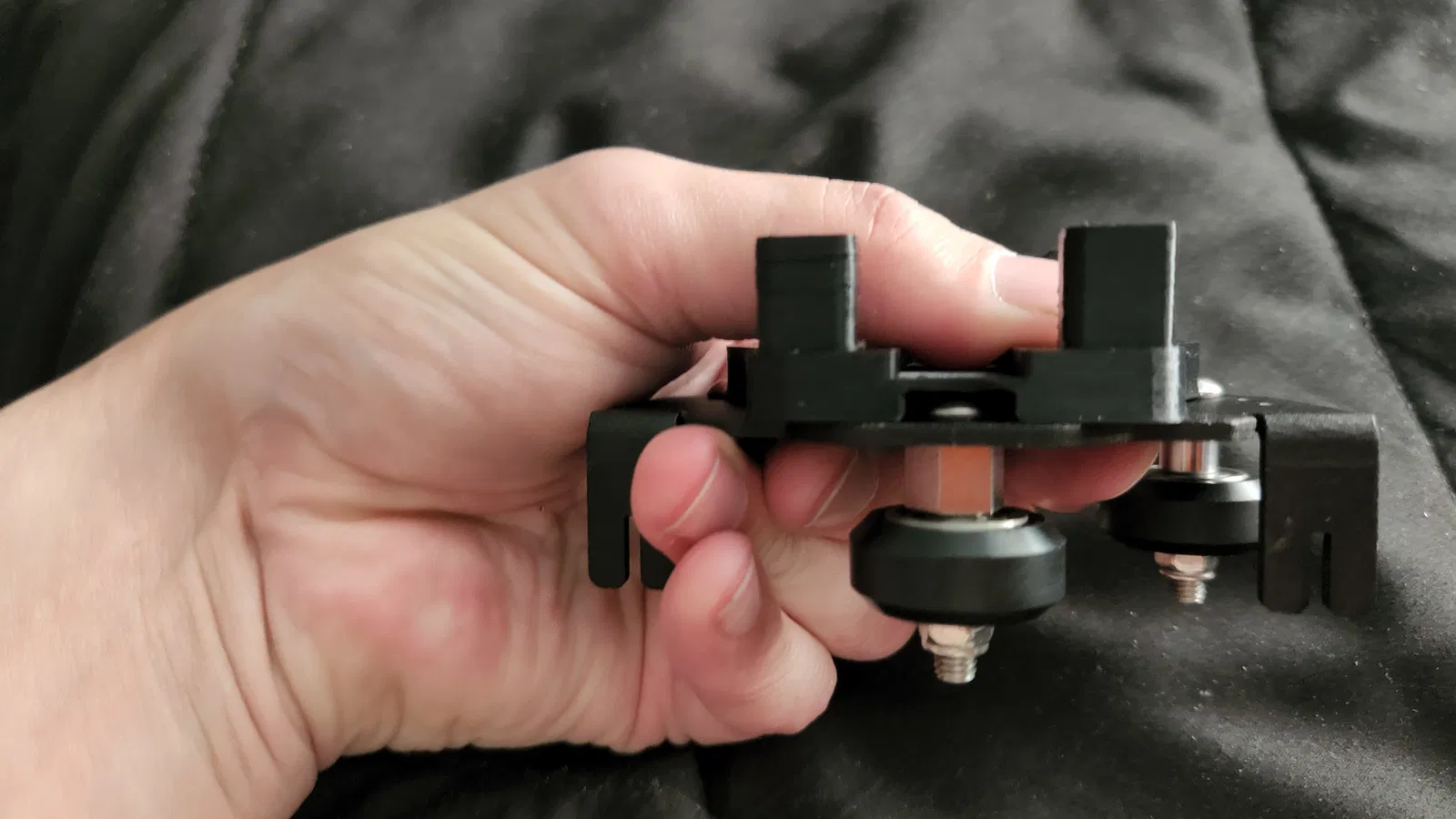

Tạm thời: Mô hình này vẫn đang trong quá trình phát triển. Chỉnh sửa ngày 7-1-23: Tôi đã thiết kế lại bộ chuyển đổi bằng Fusion360 thay vì Tinkercad và bao gồm tệp CAD bước. Tôi vẫn chưa in bộ chuyển đổi cập nhật hoặc thử nghiệm nó nhưng nó sẽ hoạt động rất tốt và được đánh bóng hơn một chút so với mô hình Tinkercad ban đầu mà tôi đã để lại bản sao lưu trữ để sử dụng nếu bạn chọn. Tôi đã sửa đổi /3d-model/ender-3-v2-chuyen-doi-voron-stealthburner để hoạt động trên bộ phận vận chuyển nóng (hotend carriage) gốc của Elegoo Neptune 2 / 2S / 2D, cũng có thể hoạt động trên X mặc dù tôi không hoàn toàn chắc chắn liệu nó có sử dụng cùng một bộ phận vận chuyển hay không. Tôi chưa thử nghiệm bất cứ thứ gì khác ngoài việc vừa vặn với bộ phận vận chuyển nhưng mọi thứ “nên” giống như bản gốc ngoại trừ vị trí lỗ gắn bộ phận vận chuyển. Hình ảnh từ lần lặp cuối cùng và sự cản trở nhỏ trên đầu của các đầu bu lông v-roller đã được giải quyết. Bạn cũng sẽ cần tháo vòng đệm khỏi bu lông v-roller dưới cùng để nó nằm phẳng, có vẻ như không cần thiết vì của tôi hoạt động tốt mà không có nó. Bạn sẽ cần lấy bộ chuyển đổi bowden đơn, v.v. từ mô hình gốc nếu bạn muốn sử dụng nó. Tôi đã bao gồm bộ chuyển đổi bowden kép đã sửa đổi cho 2D. Bạn sẽ cần lấy một số khớp nối bowden giống như những thứ này: https://www.amazon.com/dp/B092ZGBC1M ren trong PC4-M10 /M6 sẽ không hoạt động. Bạn cũng sẽ cần bộ tản nhiệt và bu lông. Bộ chuyển đổi này chỉ hoạt động với thiết lập Bowden và không phải CW2 direct drive, tôi có một mô hình riêng thay thế toàn bộ bộ phận vận chuyển X tương thích với CW2, vì vậy hãy xem các mô hình khác của tôi nếu bạn muốn đi theo hướng đó. Tôi đã thêm một bộ chuyển đổi BLTouch sử dụng các lỗ gắn thăm dò (probe) gốc trên Neptune để di chuyển xa hơn khỏi bộ phận nóng (hotend) vì đã có báo cáo về hư hỏng do nhiệt đối với các thăm dò từ cộng đồng Voron khi sử dụng thăm dò kiểu BLTouch phía sau bộ phận nóng, đây là nơi thiết lập bộ chuyển đổi ban đầu đặt nó. Bạn sẽ mất 24mm không gian xây dựng ở trục Y do đầu phun nhô ra xa hơn về phía trước so với bộ phận nóng gốc và 1mm ở trục X. Bạn có thể đặt X_MIN_POS thành -1 và Y_MIN_POS thành -24 và kích thước bàn in thành 234 ở trục X và 211 ở trục Y, sau đó bạn sẽ không gặp sự cố với việc cố gắng in ngoài cạnh của đĩa xây dựng, bạn cũng nên thay đổi chúng trong slicer cho phù hợp. Độ lệch thăm dò là 51, 17, 0. Với thiết lập cá nhân của tôi với bộ phận nóng E3D Revo Voron, z-offset là -0.81 nhưng điều đó có thể sẽ khác đối với bạn, đặc biệt nếu bạn đang sử dụng bộ phận nóng khác. Tất cả các bộ chuyển đổi đầu công cụ (toolhead) chính thức khác nhau đều có trên kho lưu trữ github của SB. https://github.com/VoronDesign/Voron-Stealthburner Nếu bạn muốn sử dụng bộ phận nóng MK8 gốc đi kèm với Neptune 2 / 2S, cái này có lẽ sẽ hoạt động, mặc dù tôi chưa tự mình thử nghiệm: Tôi cũng có một vỏ StealthBurner đã sửa đổi dựa trên tệp STL beta7, thay thế logo Voron bằng logo Elegoo và bộ khuếch tán (diffuser) phù hợp mà tôi sẽ đăng riêng cho những ai quan tâm. /3d-model/bo-phan-thay-the-cho-may-in-3d-elegoo-stealthburner
