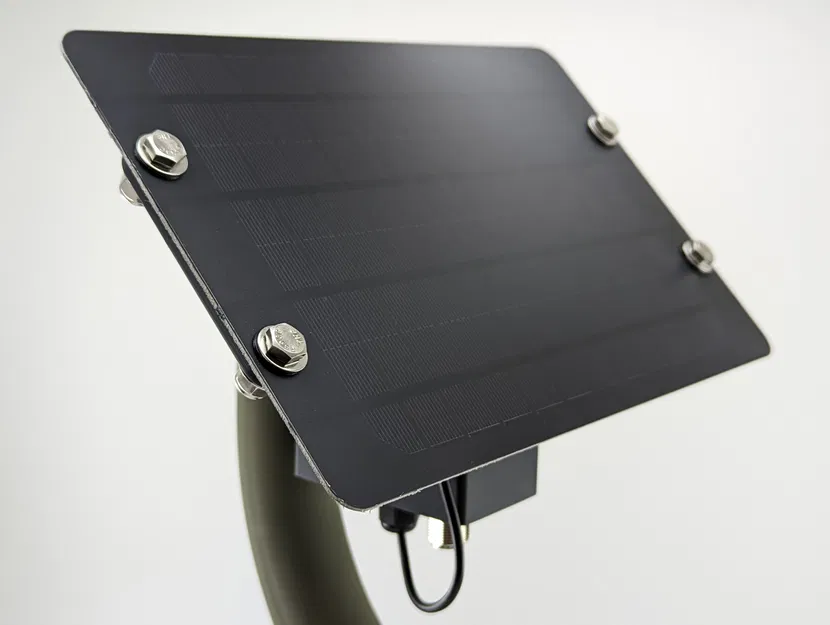

Meshtastic LoRa Node Nguồn Năng Lượng Mặt Trời 6W cho Tấm Pin Năng Lượng Mặt Trời Soshine 6 Watt

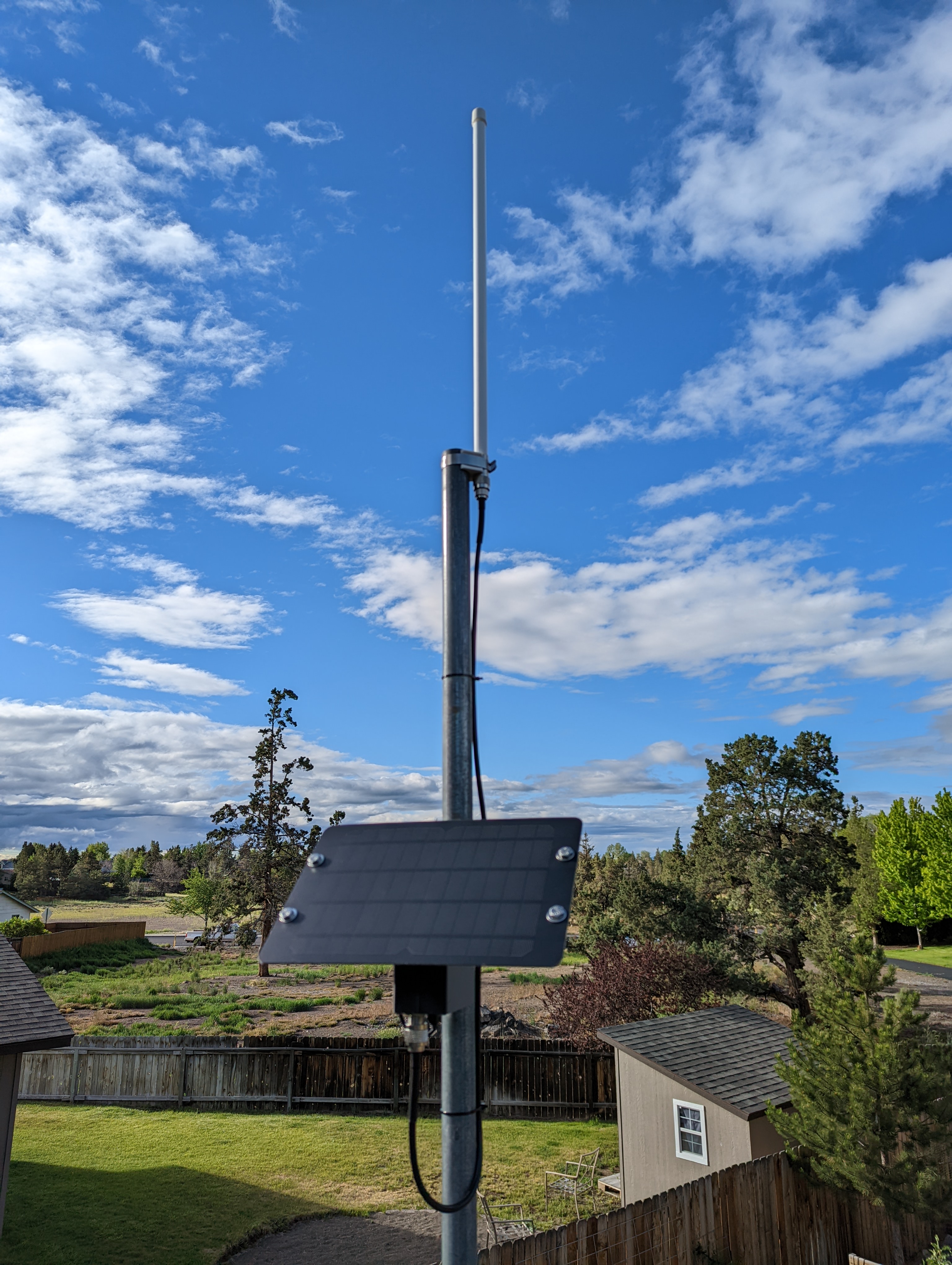

Xây dựng một trạm gốc năng lượng mặt trời hoàn chỉnh, độc lập cho Meshtastic.

Đây không phải là dự án dành cho người mới bắt đầu. Nó đòi hỏi kỹ năng hàn và khả năng in ASA.

Chi tiết in ấn

• ASA (vòng đệm bằng TPU)
• Không cần hỗ trợ (ngoại trừ vỏ hộp)
• Độ cao lớp 0.2mm
• 4 lớp vỏ để tăng cường độ bền (3 lớp vỏ cho hộp)
• 50% mật độ điền.

Các tệp đi kèm và số lượng bản in:

• 1x Giá đỡ Bảng Phải
• 1x Giá đỡ Bảng Trái
• 1x Giá đỡ Gắn Phải
• 1x Giá đỡ Gắn Trái

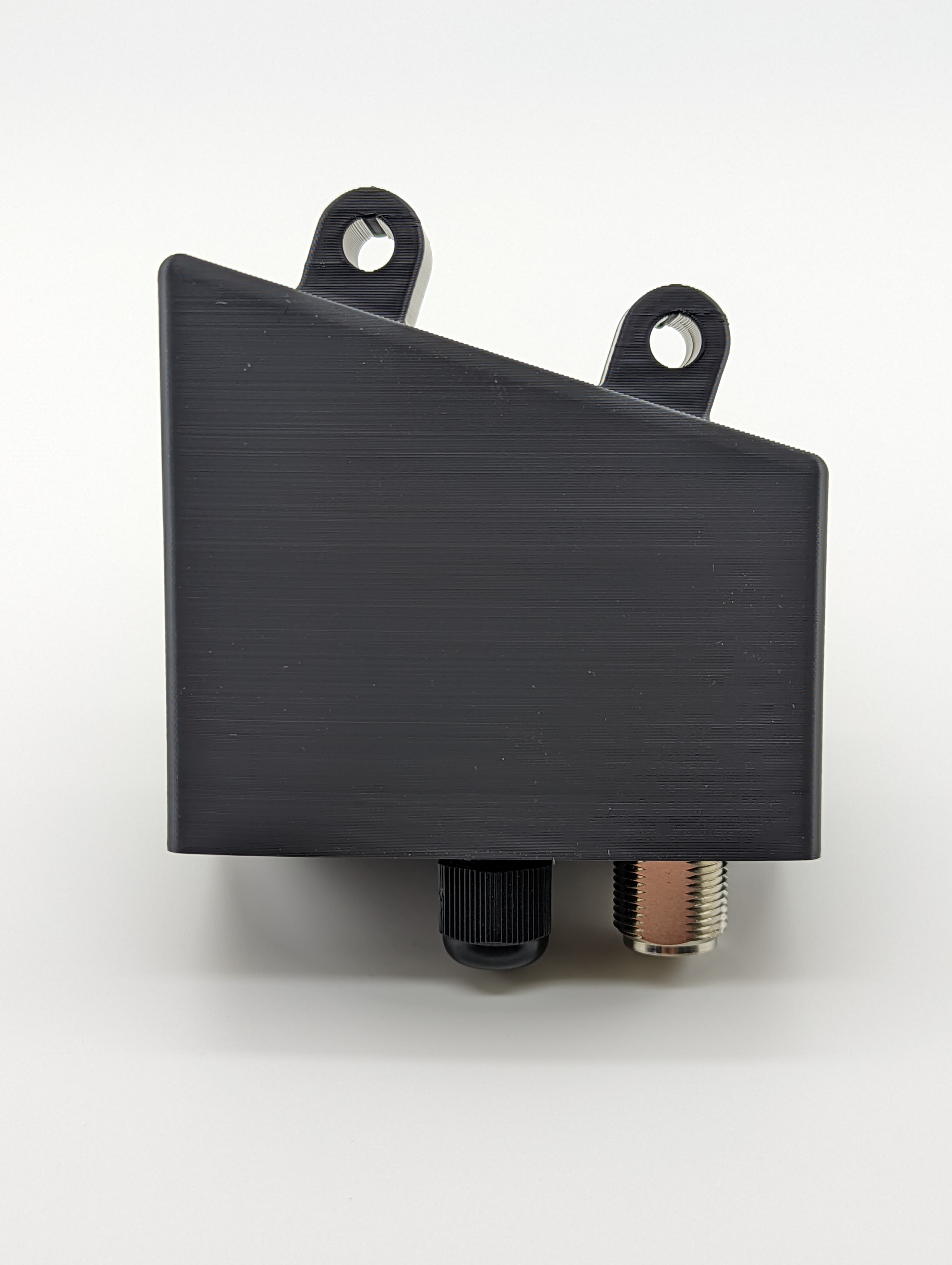

• 1x Vỏ hộp
• 1x Khay
• 1x Tấm Chuyển Đổi Khay
• 1x Nắp hộp (tùy chọn nhưng nên dùng)
• 4x Vòng đệm TPU (tùy chọn nhưng nên dùng)

Chọn một biến thể Khay: v1.5 so với v1.8

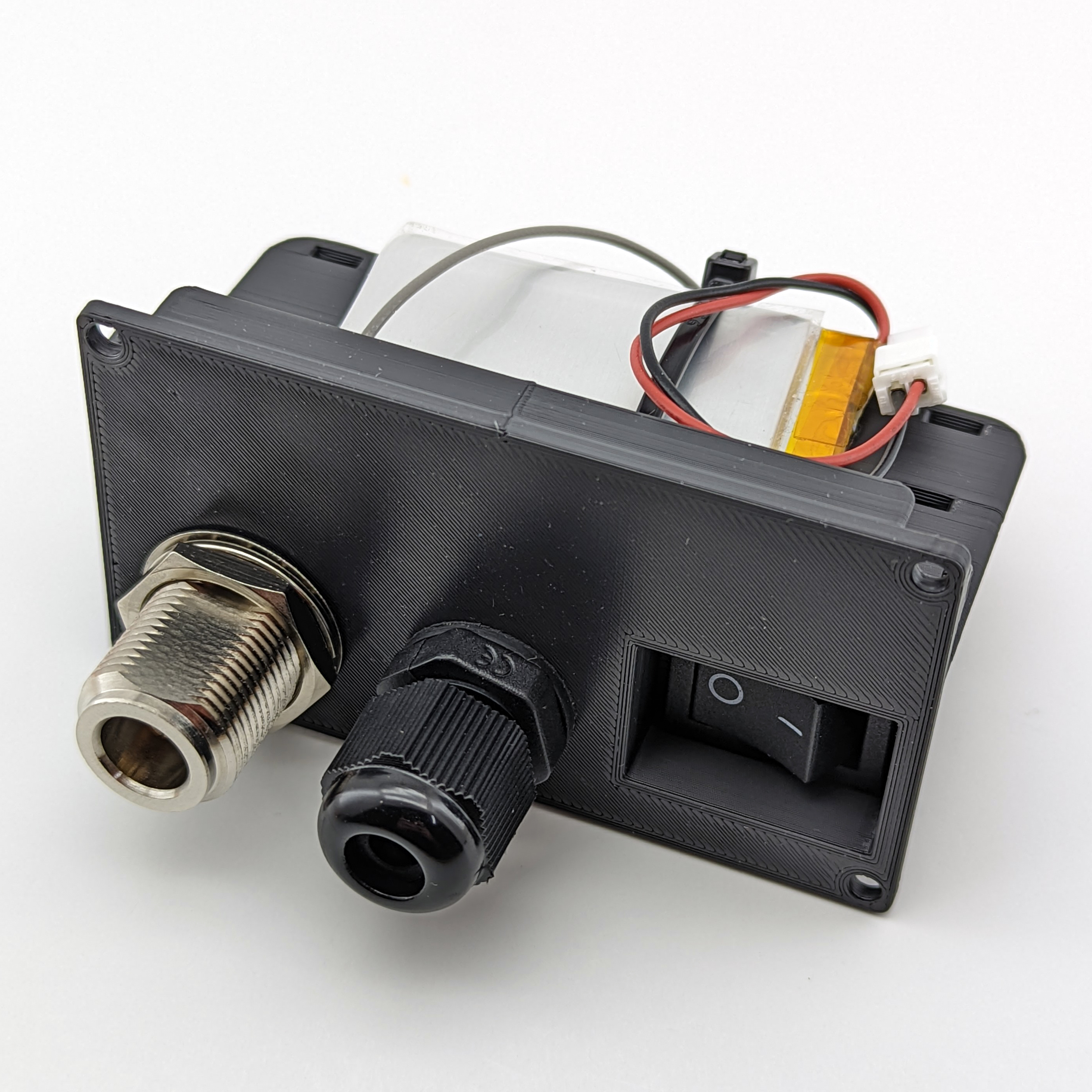

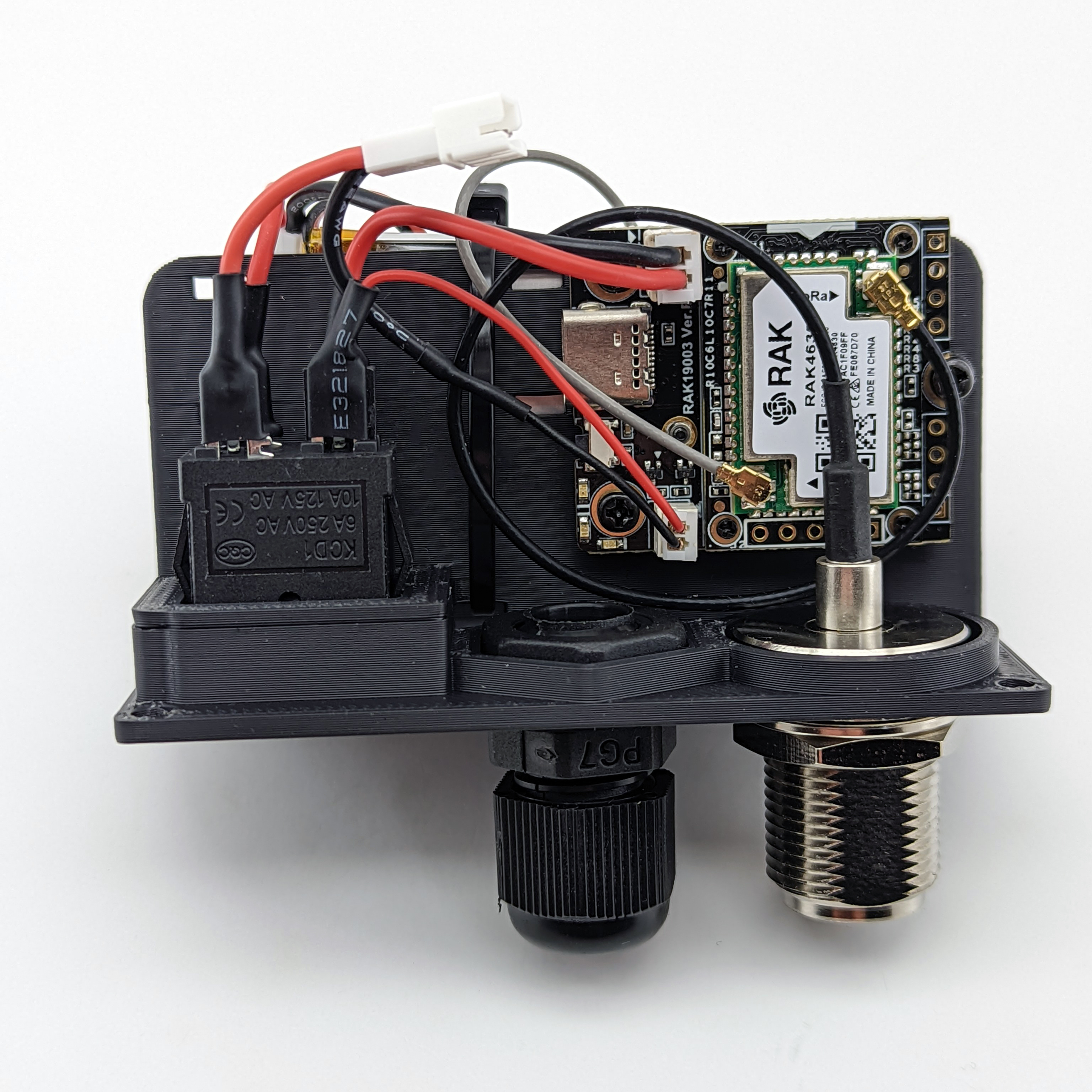

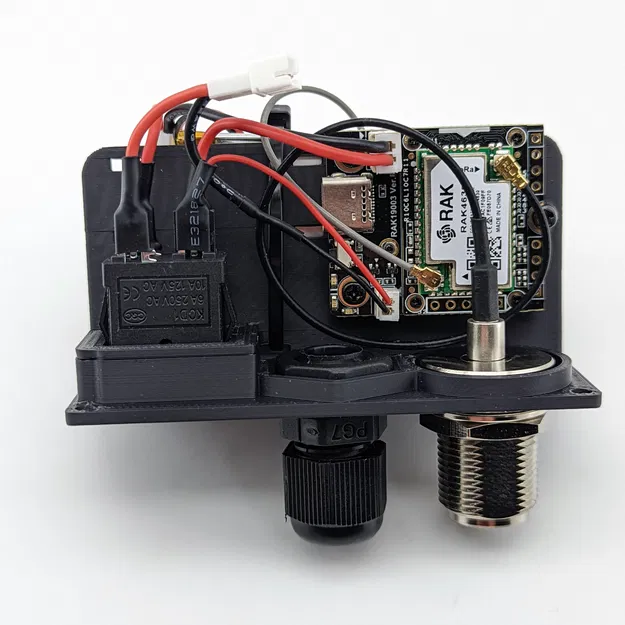

• Khay v1.5 cho phép bạn gắn trực tiếp đầu nối USB từ bảng điều khiển lên khay. Sử dụng Tấm-Chuyển-Đổi-Khay-v1.0 với khay này.
• Khay v1.8 cung cấp một vị trí để gắn một ống luồn dây cáp vào khay thay vì đầu USB. Bạn sẽ cắt bỏ đầu USB và sử dụng thứ gì đó như đầu nối JST ở đó và cho nó đi qua ống luồn dây cáp (PG7). Sử dụng Tấm-Chuyển-Đổi-Khay-v1.1 với khay này.

Tùy chọn

• Nếu gắn cái này vào cột, bạn có thể cân nhắc in Giá-đỡ-Tấm-Đệm-Cong-v1.1 để giúp căn chỉnh nó với cột. Tấm đệm giá đỡ được bao gồm vì các vít chữ U khá dài và có thể chạm vào mặt sau của tấm pin mặt trời nếu ống của bạn có đường kính nhỏ hơn. Tấm đệm sẽ đẩy các vít chữ U ra xa bảng điều khiển hơn.

Danh sách các bộ phận:

• (1) Tấm pin mặt trời Soshine 6w: https://www.amazon.com/gp/product/B099RSLNZ4/

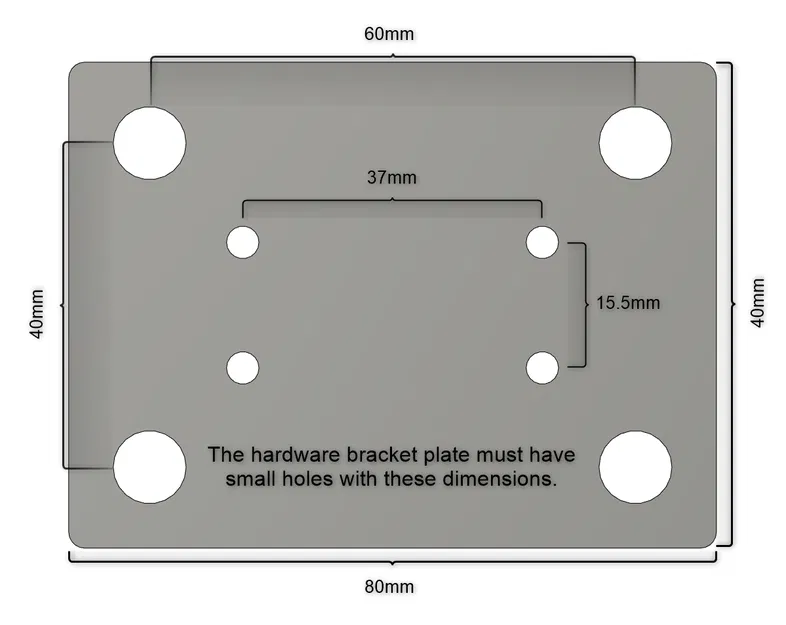

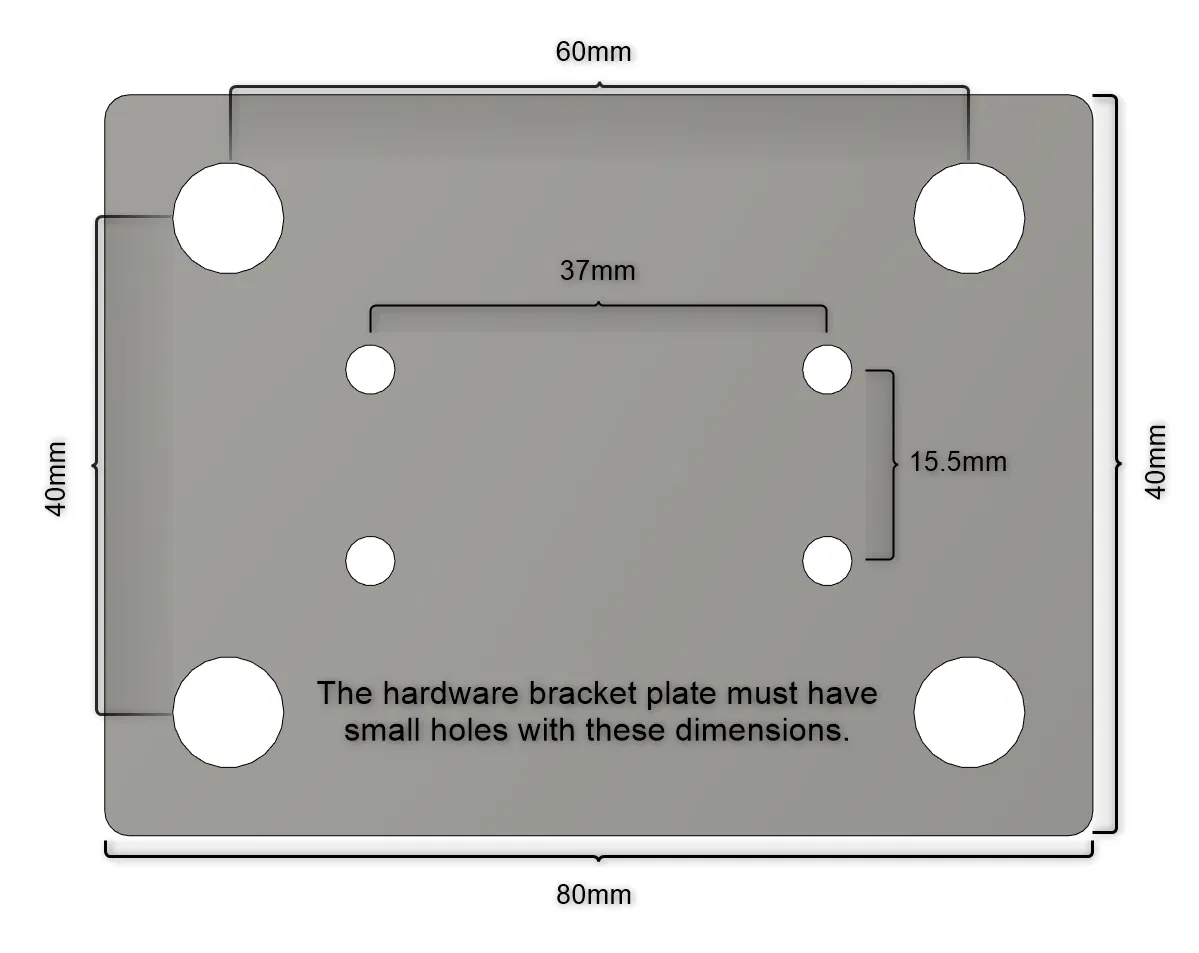

• (1) Bộ phận gắn chữ U: https://www.amazon.com/dp/B09GGBG13T (Danh sách trên Amazon thường hết hàng. Danh sách này trên eBay listing on eBay dường như là giống nhau. Phần quan trọng là các lỗ nhỏ ở giữa cách nhau 37mm x 15.5mm, xem ảnh để biết thêm chi tiết)
• (2) Bu lông 1/4" x 1 3/4" (Tôi đã sử dụng 2" vì tôi không thể tìm thấy 1 ¾")
• (4) Bu lông thép không gỉ 1/4" x 3/4"
• (8) Đai ốc khóa thép không gỉ 1/4"
• (16) Vòng đệm thép không gỉ
• (4) Đai ốc vuông M4: https://a.co/d/9VCV6kU
• (1) Dây nối u.fl sang N cái: https://www.amazon.com/dp/B01CWJ5JN4

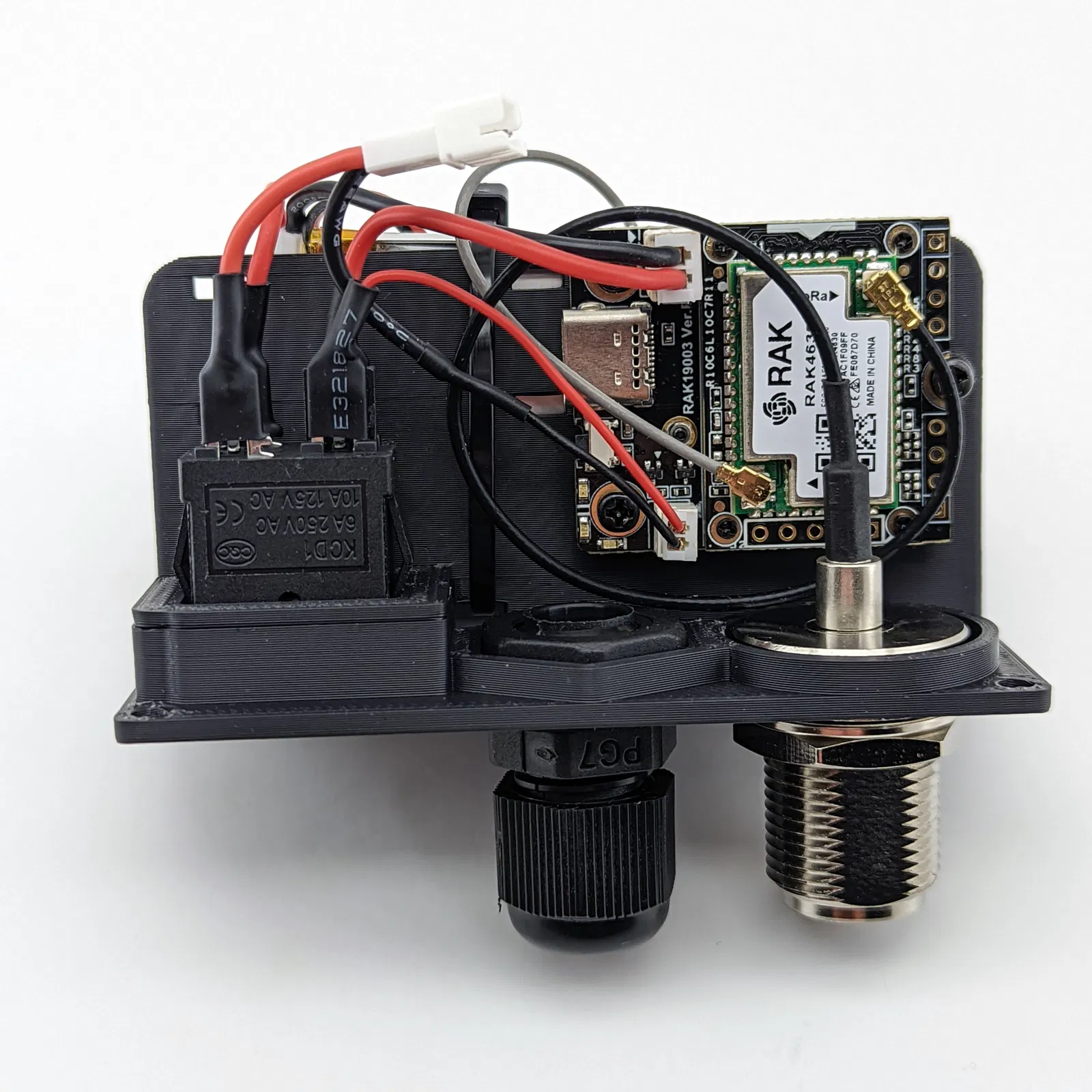

• (1) Bảng đế RAK19003: https://store.rakwireless.com/products/wisblock-base-board-rak19003
• (1) Mô-đun lõi Arduino RAK4631: https://store.rakwireless.com/products/rak4631-lpwan-node?variant=37505443856582
• (1) Pin LiPo 1100mAh: https://www.amazon.com/dp/B08FD39Y5R

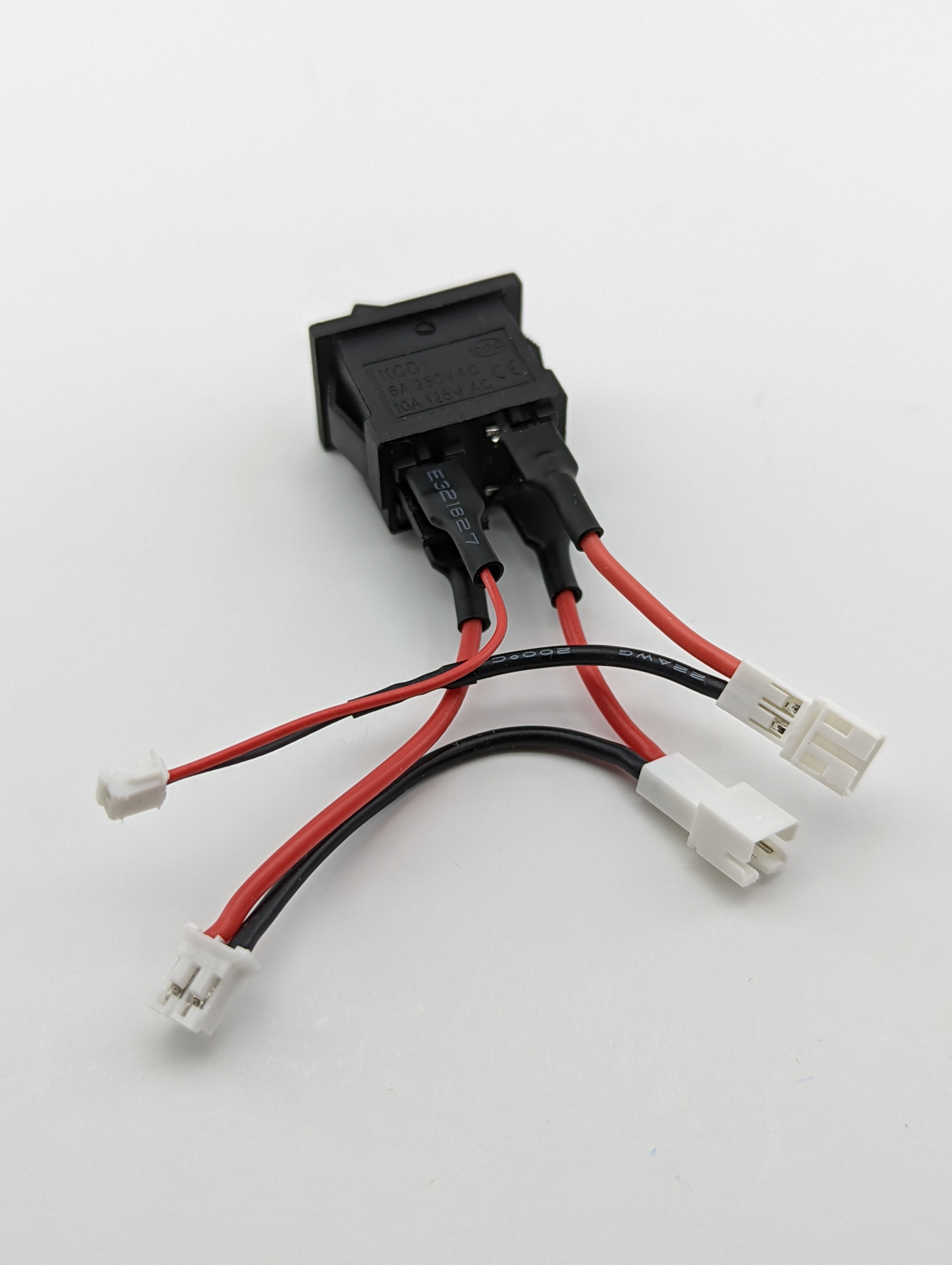

• (1) Công tắc bập bênh hai cực: https://www.amazon.com/dp/B07QS8K8T2
• (2) Đầu nối JST-PH 2.0 cái: https://www.amazon.com/dp/B07NWNPB77
• (1) Đầu đực JST-PH 2.0 với công cụ bấm và các đầu nối
• (1) Đầu nối / dây cáp bảng điều khiển năng lượng mặt trời: https://store.rakwireless.com/products/solar-panel-connector-cable
• Ống luồn dây cáp (3-6mm, PG7): https://www.amazon.com/dp/B07KFCGFYF
• Cáp đồng trục cho ăng-ten (Tôi chưa thử nghiệm cáp này nhưng nó được đánh giá cao): https://www.amazon.com/dp/B01DCDID50
• Ăng-ten (chọn loại phù hợp)

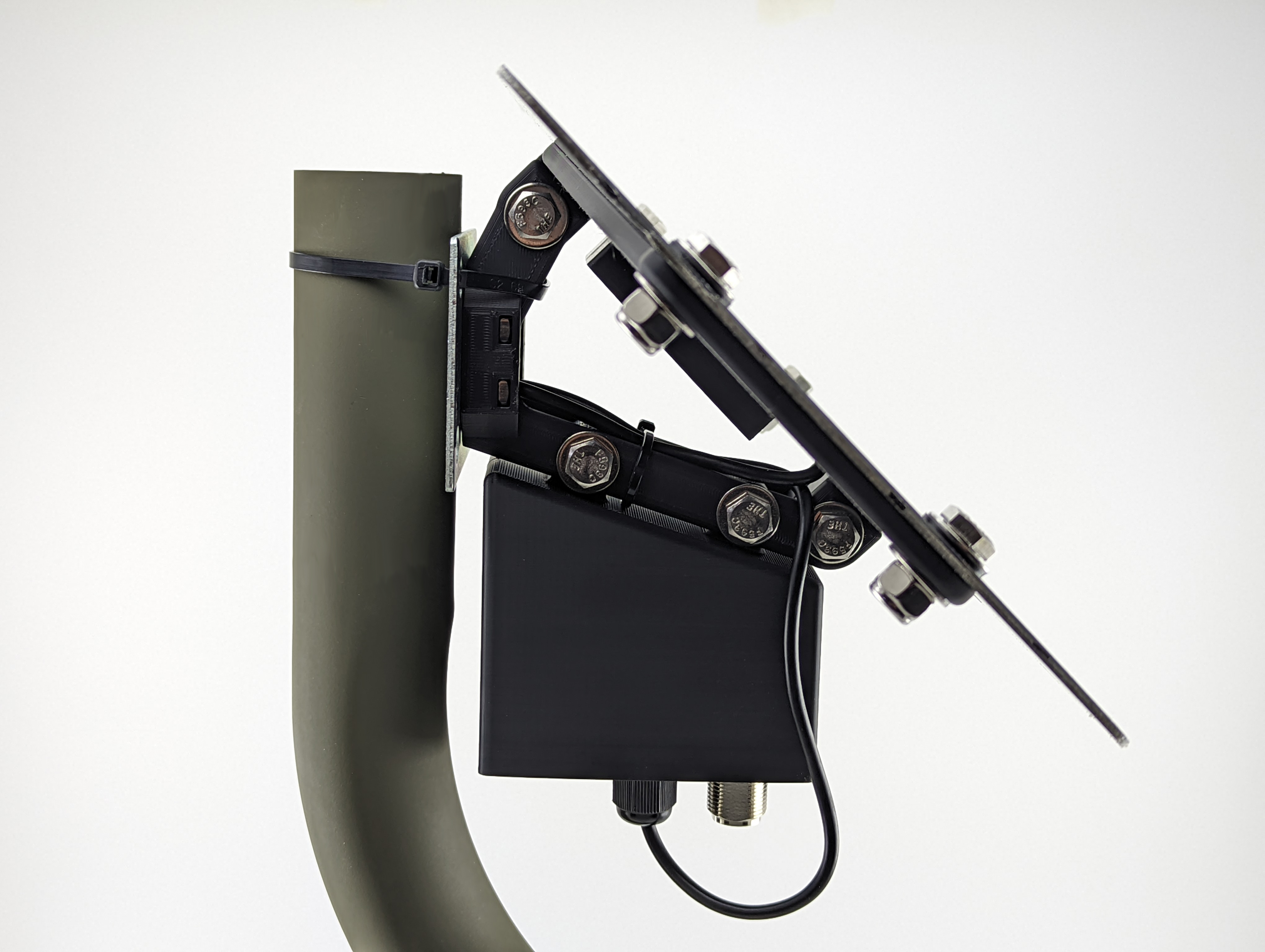

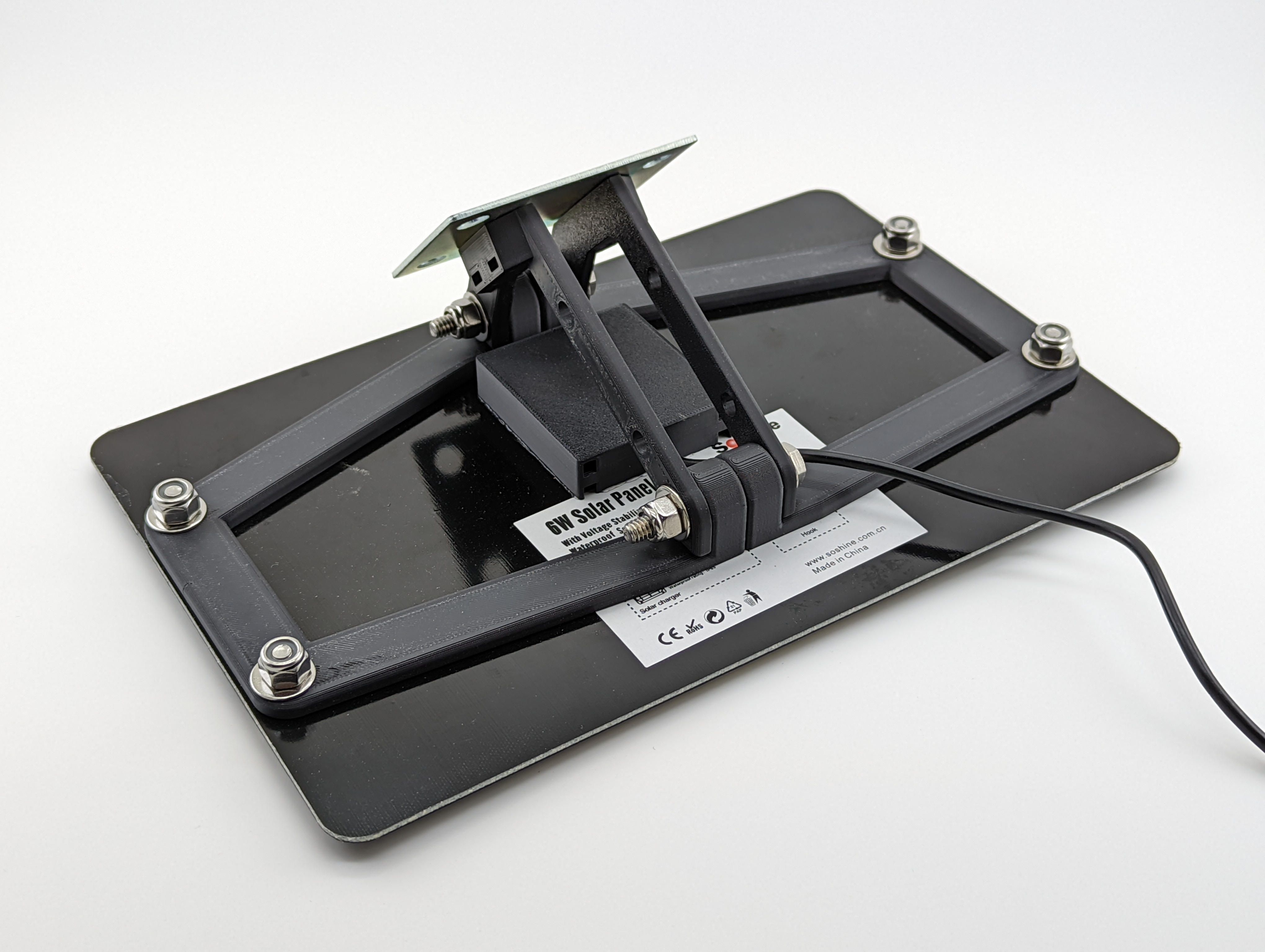

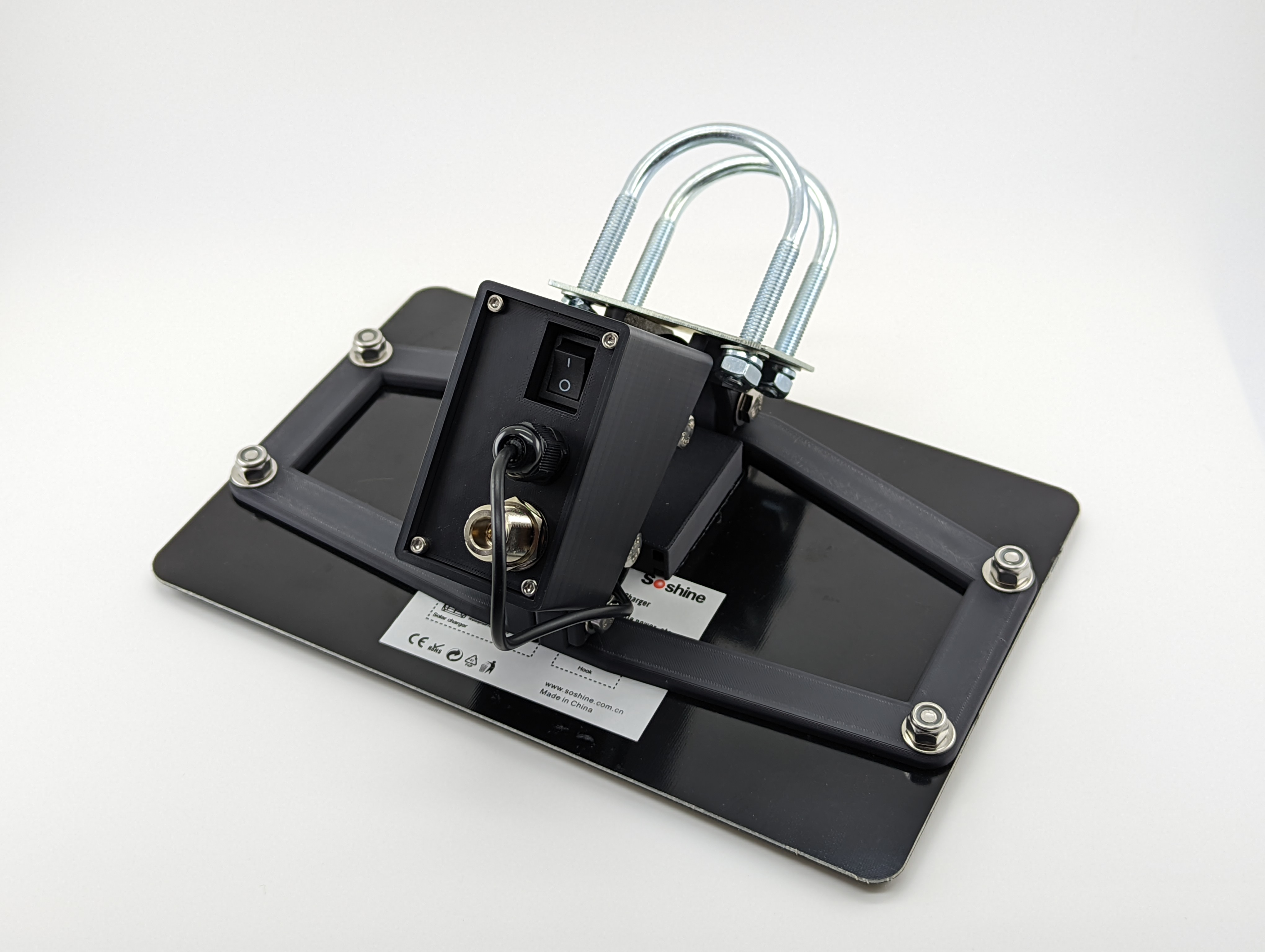

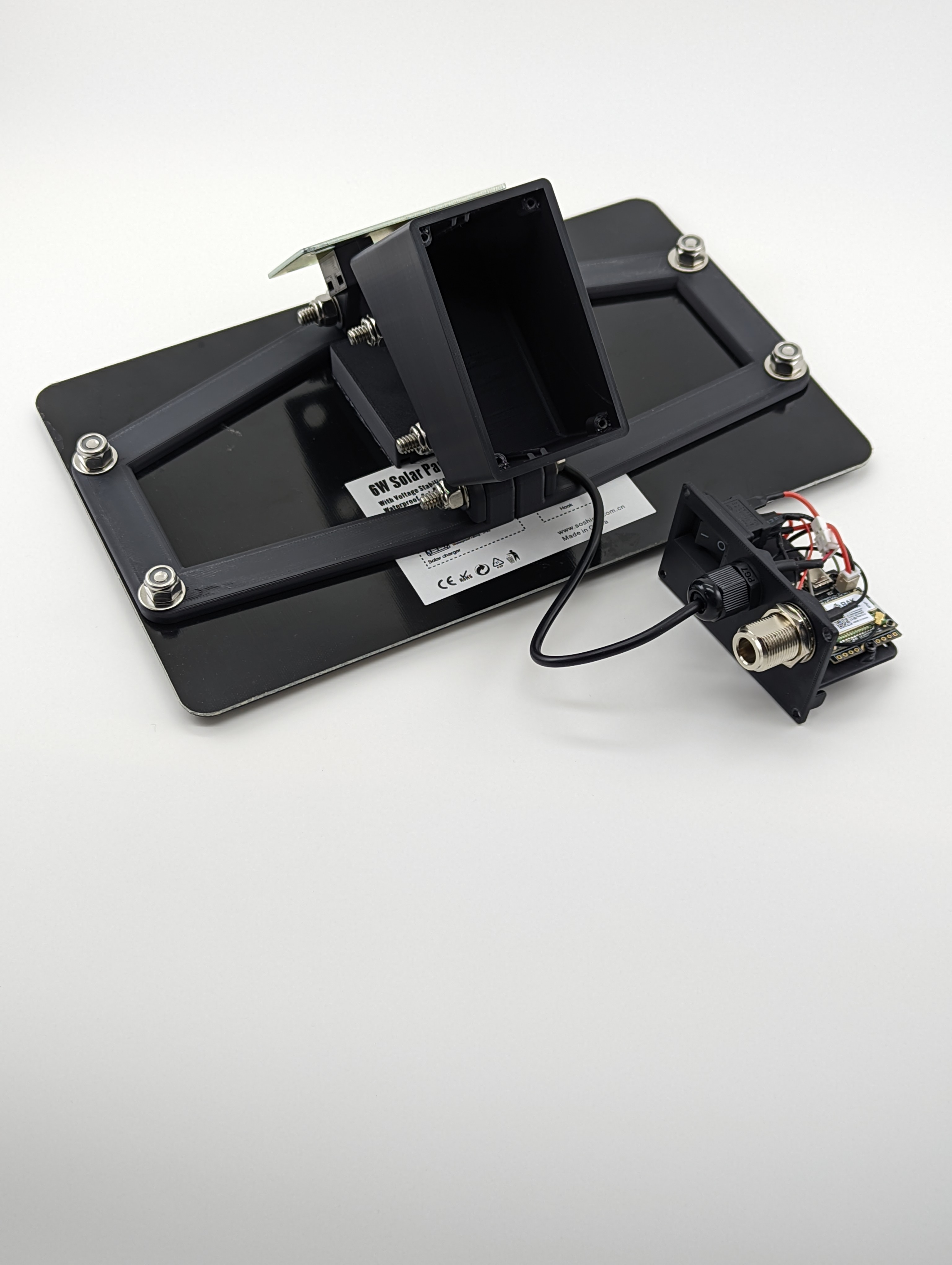

"Giá đỡ gắn" giữ tấm pin mặt trời ở góc 45 độ. Nắp hộp là nắp thứ cấp cho hộp điện tử ở mặt sau của bảng điều khiển. Dùng keo dán silicone RTV / chất kết dính để dán nắp hộp. Vòng đệm TPU được đặt trên bề mặt trước của tấm pin mặt trời trước khi đặt vòng đệm thép. Nó bảo vệ bảng điều khiển khỏi các cạnh sắc của vòng đệm thép. Tấm chuyển đổi khay nên được dán siêu dính vào đỉnh khay trước khi lắp công tắc.

Phần cứng của giá đỡ được thiết kế cho ăng-ten và đi kèm với các vít chữ U để bạn có thể cố định nó vào cột 2" (hoặc nhỏ hơn). Chúng ta sẽ sử dụng các đai ốc vuông M4 để gắn tấm vào các giá đỡ gắn. Có một mảnh còn sót lại từ phần cứng giá đỡ sẽ không được sử dụng. Hãy bỏ nó đi hoặc tốt hơn, hãy thêm vào kho của bạn.
