Hình ảnh chất lượng cao tại đây:
https://imgur.com/gallery/cS9WAbK

Chào mừng đến với Trang Dự án Máy in 3D Brutus!

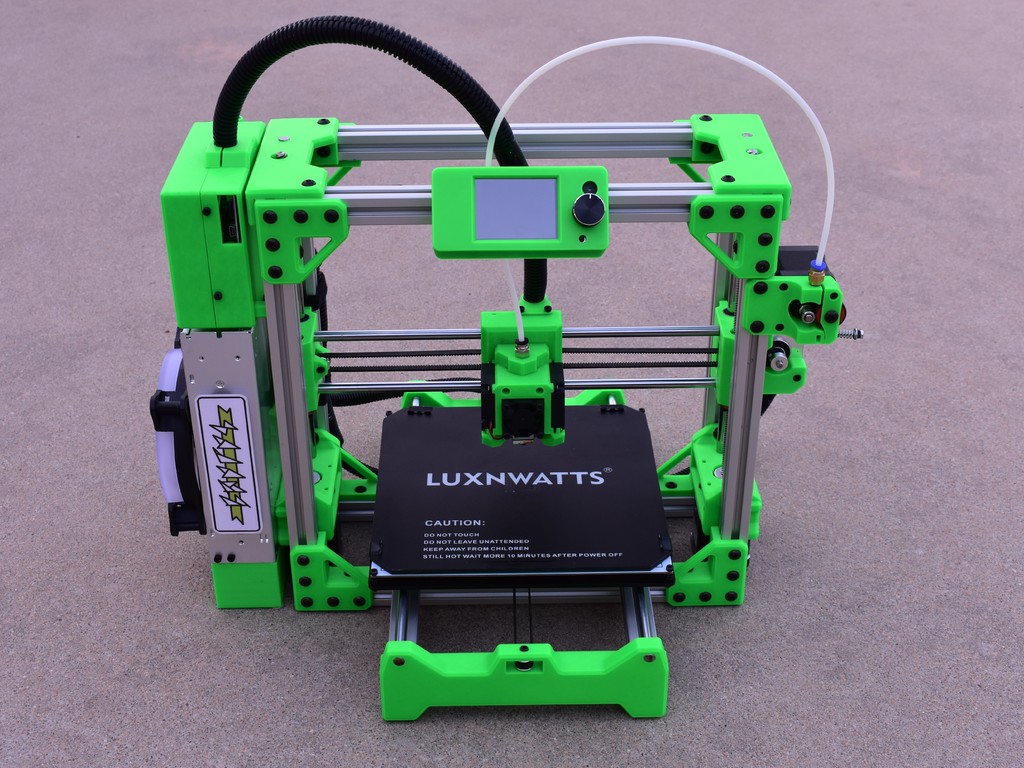

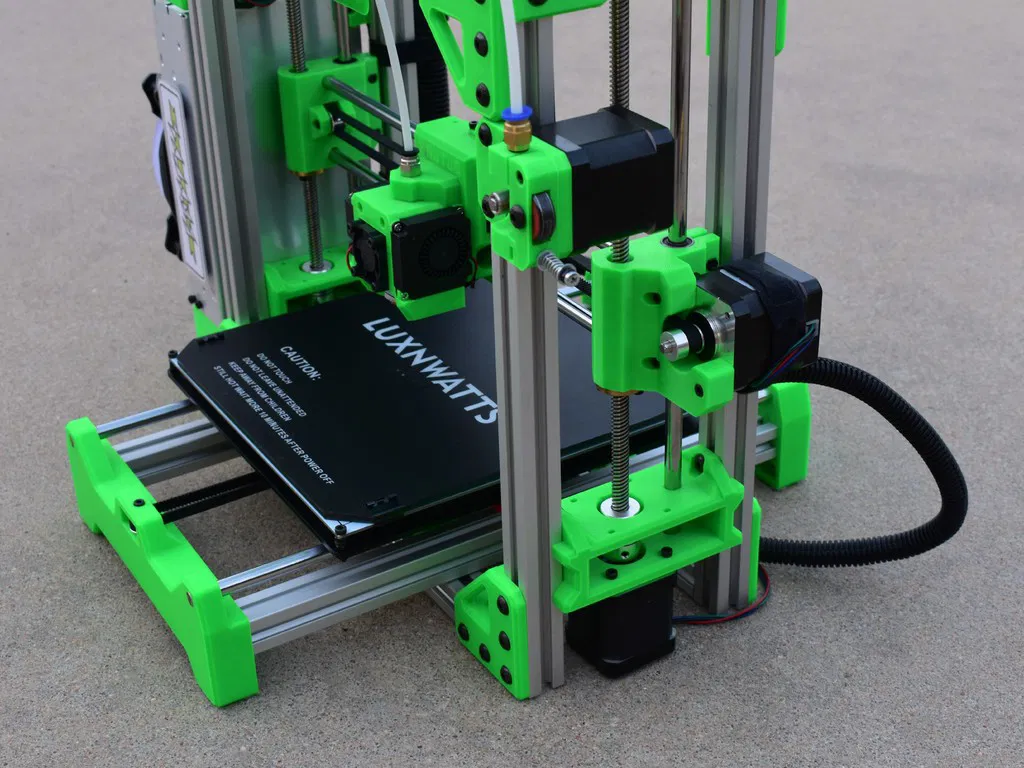

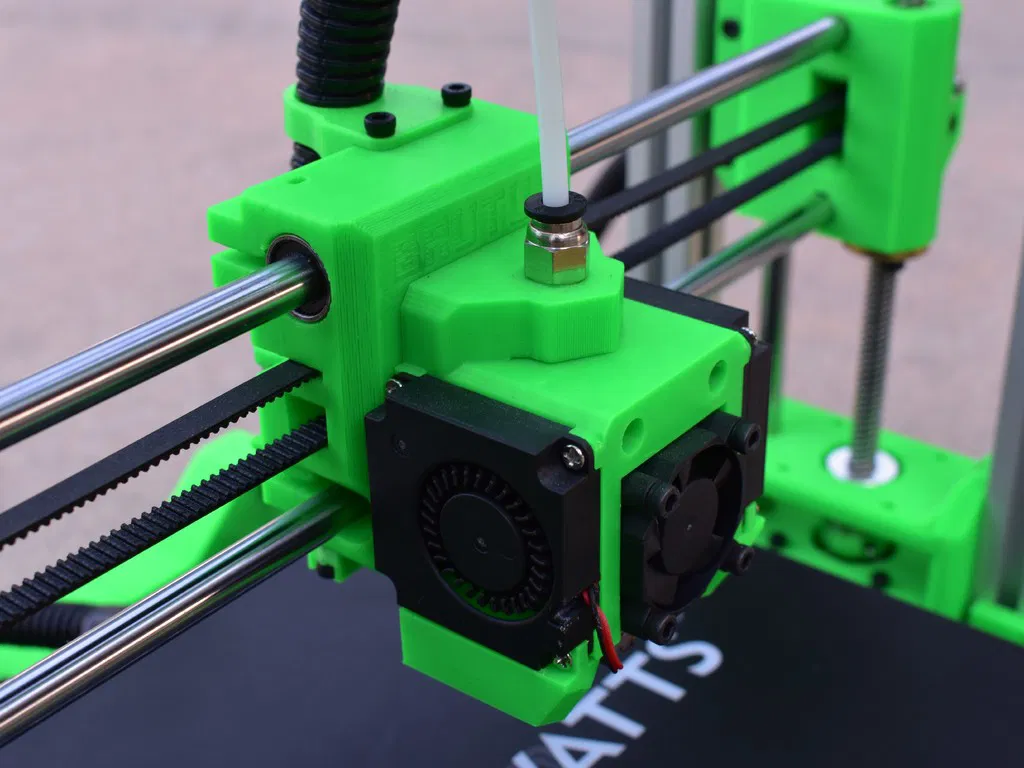

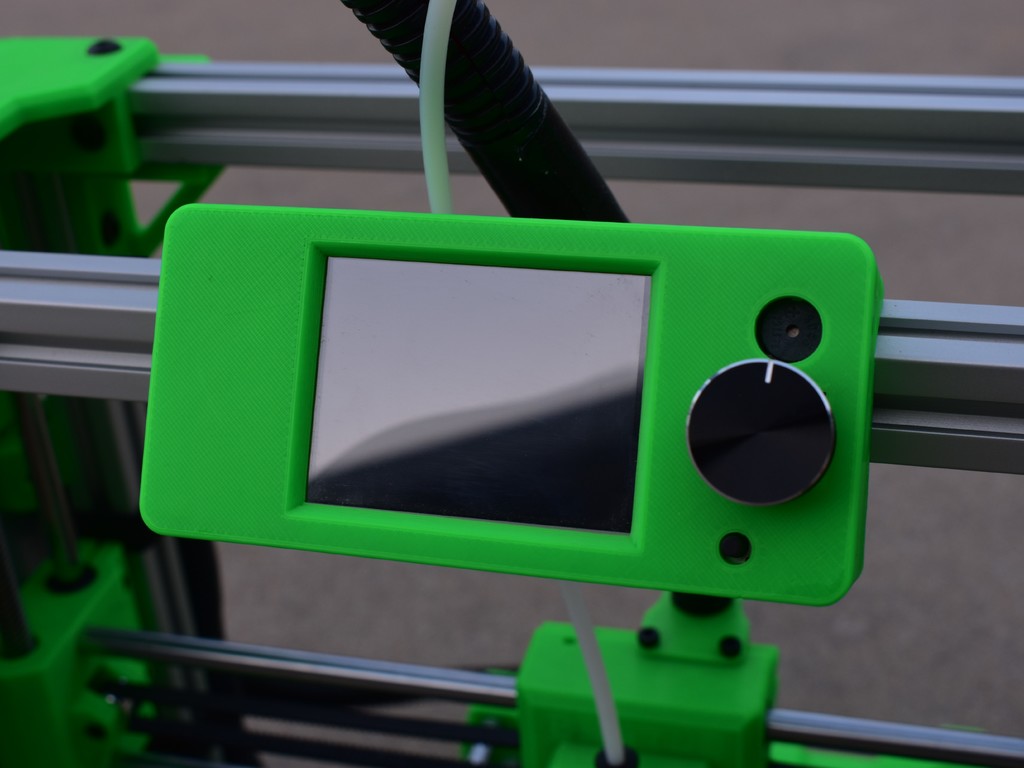

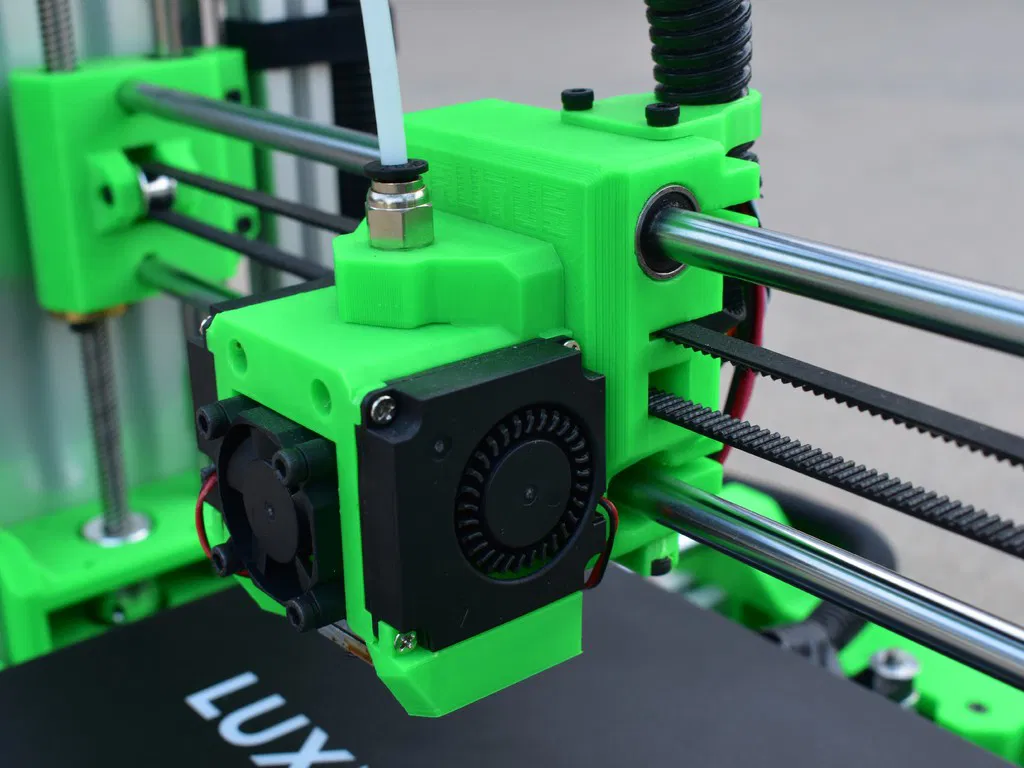

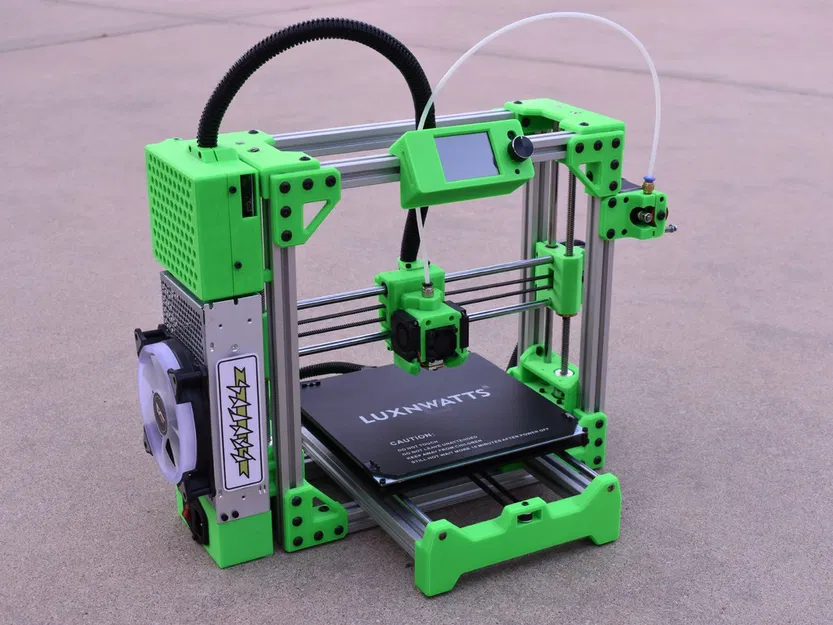

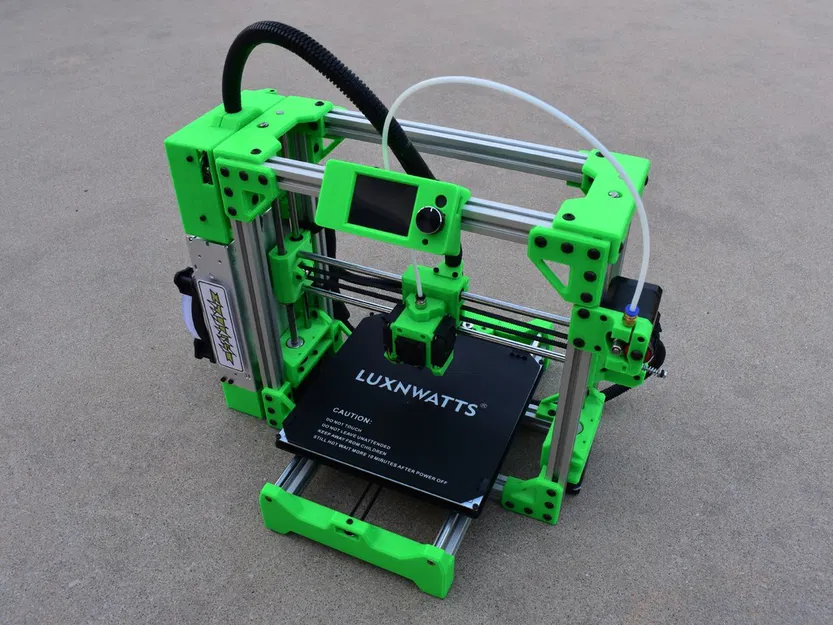

Chào mừng đến với trang dự án máy in 3D Brutus! Đây là máy in 3D Brutus, máy in 3D thứ hai của tôi (hãy xem máy in 3D Bonsai!). Máy in này được dựa trên dòng máy in 3D Lulzbot. Mục tiêu chính của tôi cho chiếc máy in này là làm cho nó thẩm mỹ, dễ lắp ráp và dễ vận hành. Tất cả các bộ phận in 3D có thể được in bằng cuộn vật liệu 1kg. Máy in chiếm rất ít không gian trên bàn làm việc (1,5ft x 2ft) và có thể tích xây dựng là 215 x 215 x 135 mm. Nó chạy trên bo mạch SKR mini e3 v1.2 32bit với trình điều khiển TMC2209 tích hợp, cho phép in gần như im lặng. Máy in cũng có màn hình cảm ứng màu TFT24, bàn nhiệt MK2B, BLTouch tự động cân bằng và quạt làm mát kép.

Tôi đã bao gồm tất cả các tệp STEP, firmware và cài đặt in trong phần tệp để mọi người có thể chỉnh sửa/sửa đổi! Vui lòng chia sẻ các bản chỉnh sửa của bạn để người khác sử dụng!

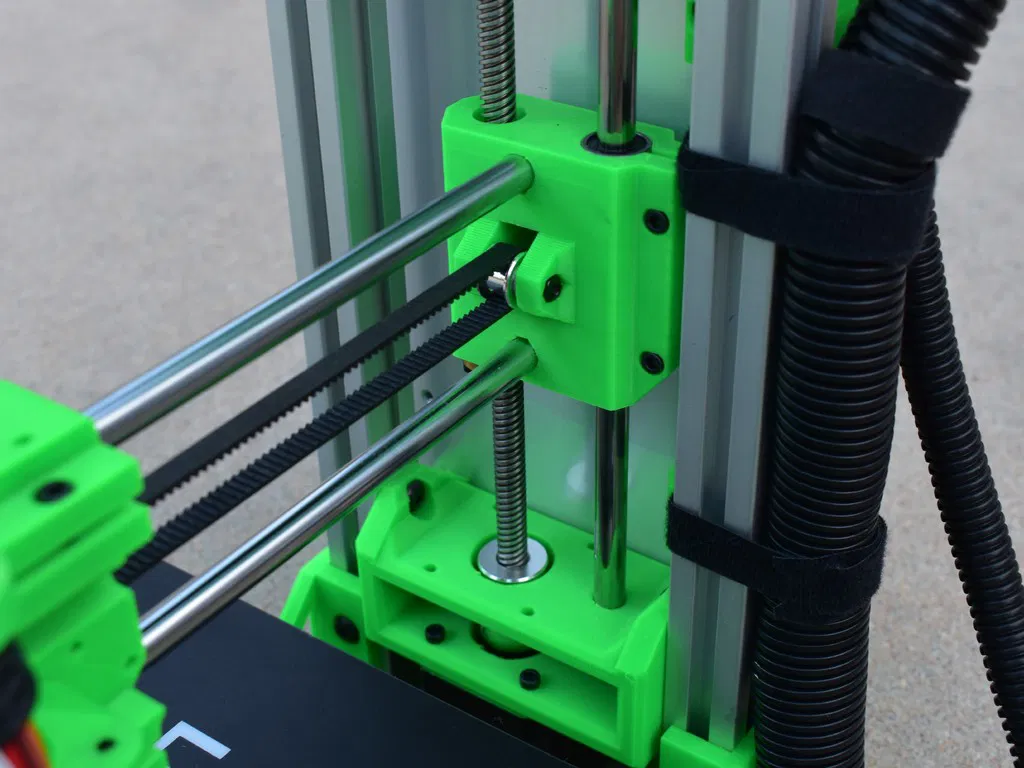

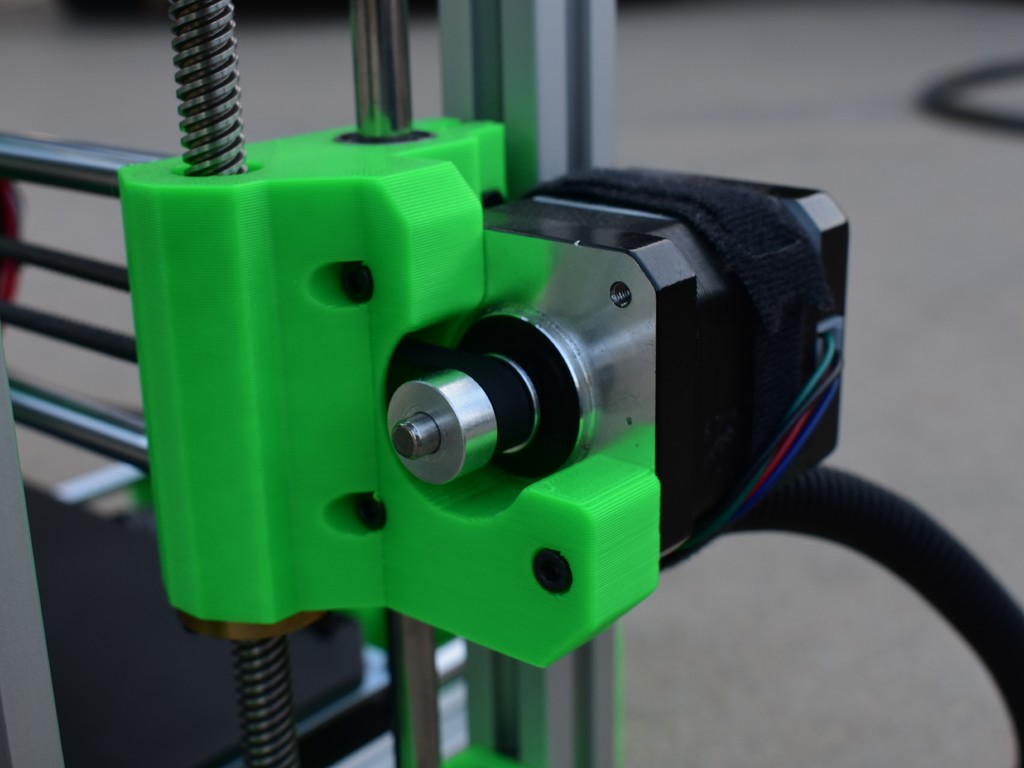

Một lưu ý về chiều cao xây dựng tối đa: Chiều cao xây dựng tối đa có thể dễ dàng tăng lên bằng cách tăng chiều dài của các thanh nhôm Z, thanh trơn Z và vít me.

Bắt đầu từ đâu?

  1. In các bộ phận từ Brutus_STLS.zip. Số trong ngoặc cho biết bạn nên in bao nhiêu bộ phận! Xem phần Cài đặt In để biết thêm thông tin!

Cũng in những thứ này nếu bạn cần:
Vỏ Hộp Màn Hình Cảm Ứng: https://www.thingiverse.com/thing:3966593

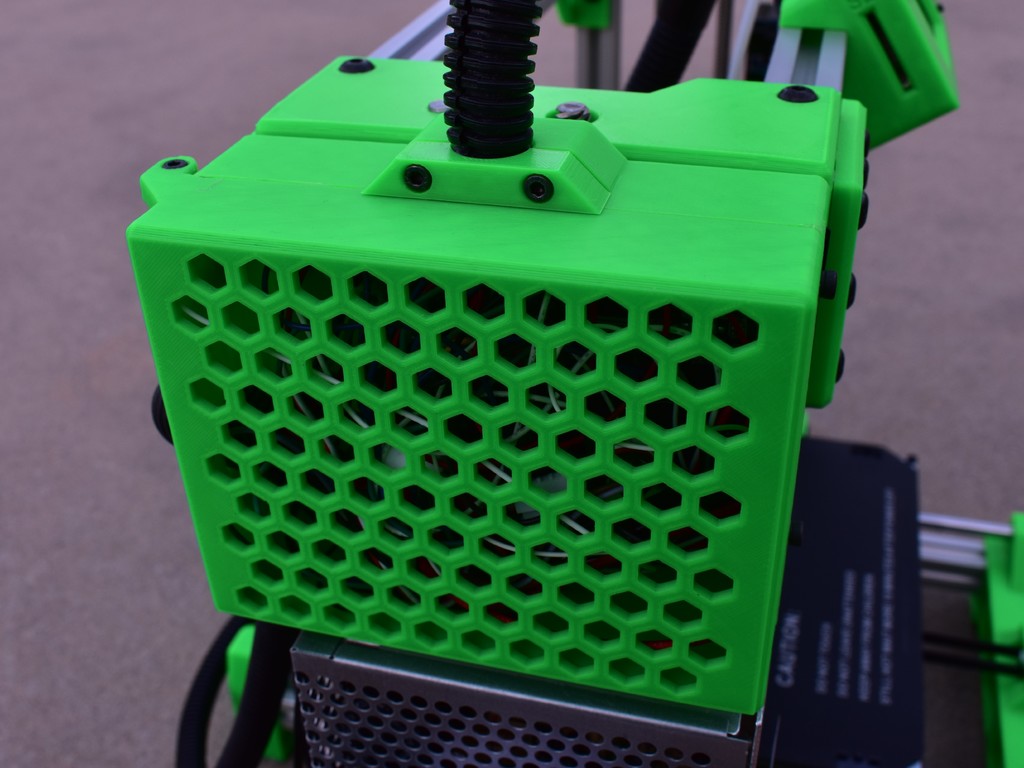

Vỏ Nguồn Chỉnh Sửa: Sắp có
Bộ Đùn Bowden Chỉnh Sửa: Sắp có

  1. Tải xuống Brutus_BOM (excel hoặc pdf) để có danh sách bộ phận toàn diện.

  2. Lắp ráp máy in! Tải xuống Brutus_Screw_Guide (excel hoặc pdf). Biểu đồ này cho biết loại vít/phần cứng nào đi kèm với mỗi bộ phận. Tôi chưa tạo hướng dẫn hoặc video lắp ráp, vì vậy hãy xem hình ảnh để được trợ giúp thêm. Lắp ráp máy in tương đối đơn giản.

  3. Kết nối dây máy in! Tải xuống hướng dẫn nối dây từ phần tệp!

  4. Tải xuống firmware từ phần tệp và tải nó lên bo mạch. Xem youtube để được trợ giúp với việc này!

  5. In ấn. Hãy xem các cài đặt in đã tải lên cho Slic3r!

Cài đặt In

Thương hiệu Máy in:

Prusa

Máy in:

i3 MK2S

Rafts:

Không

Supports:

Không

Ghi chú:

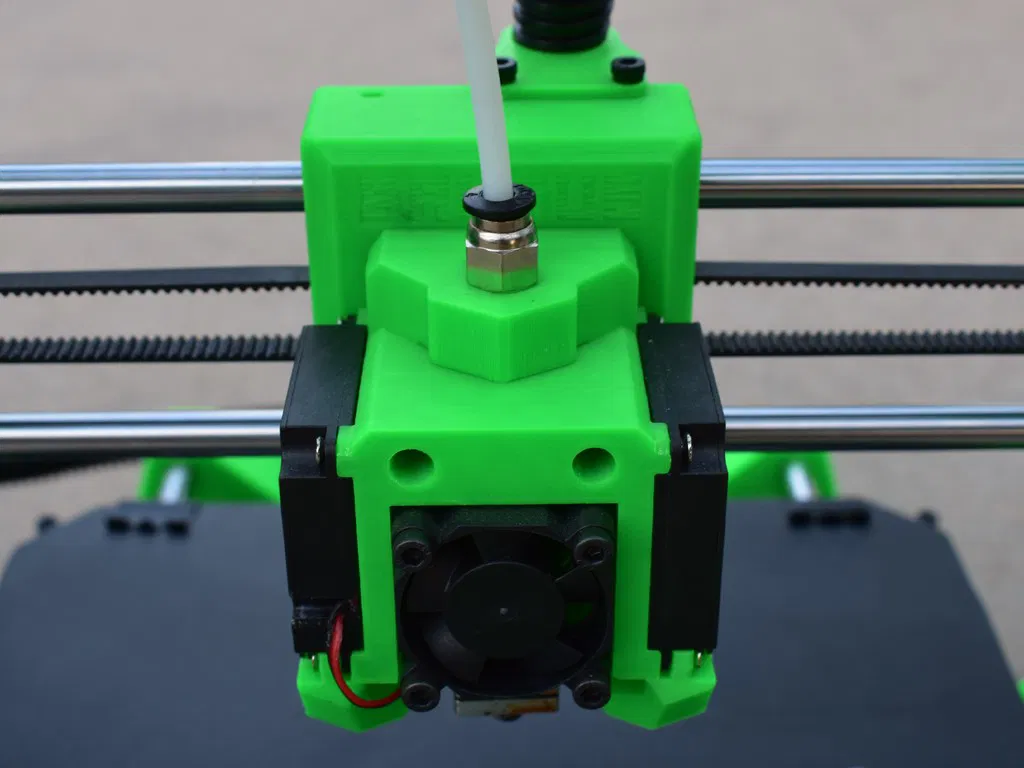

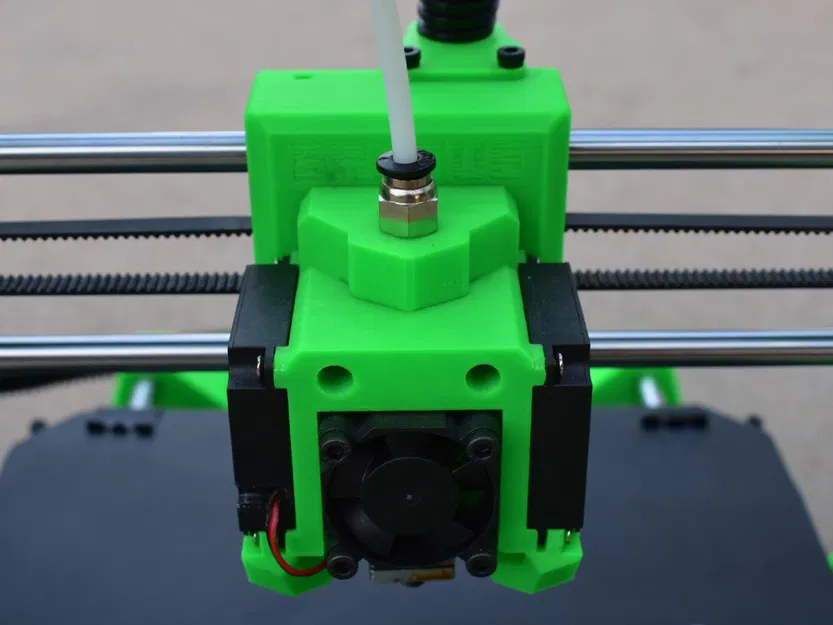

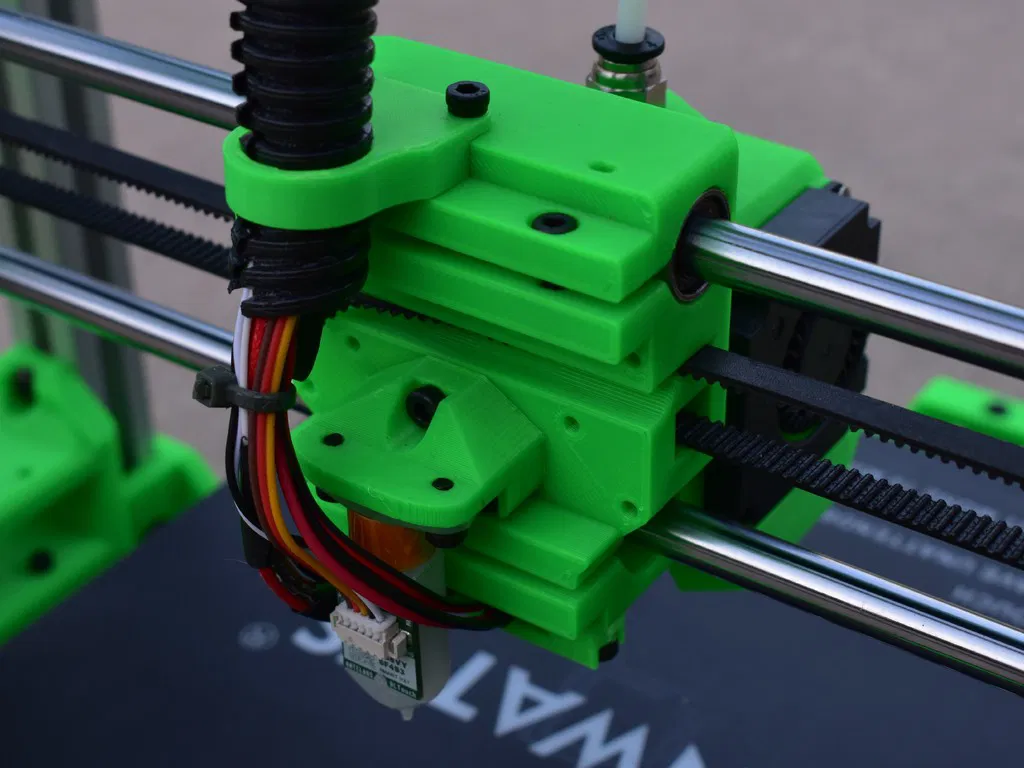

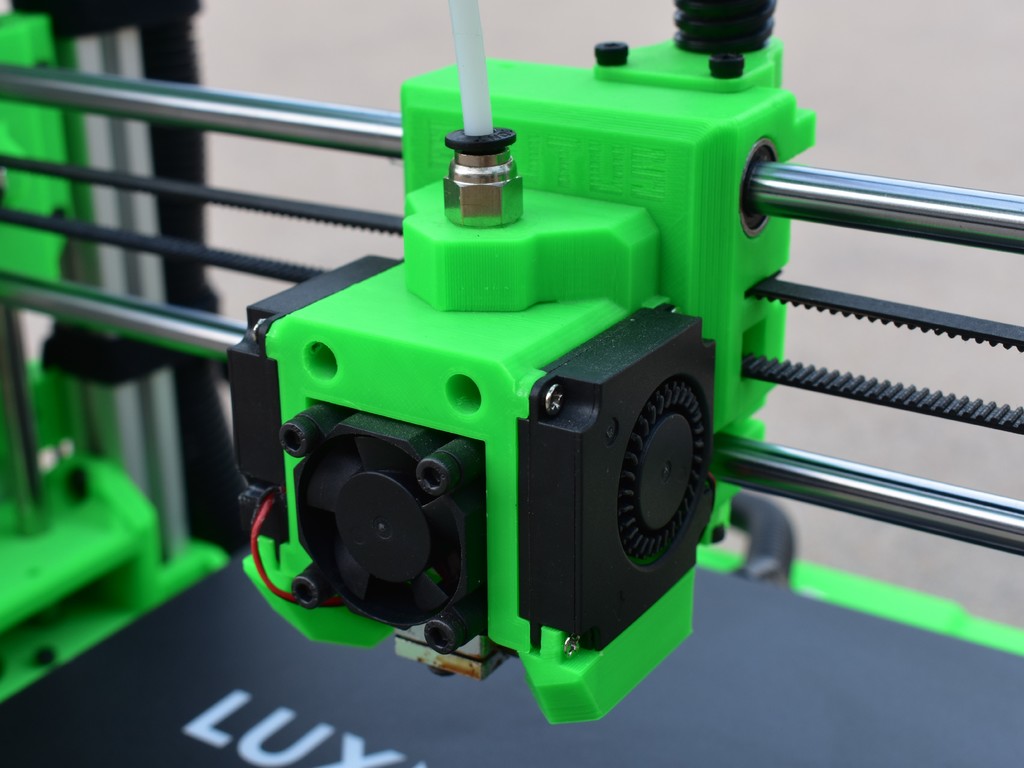

Tất cả các bộ phận, ngoại trừ xe đẩy X, được in ở 0.35mm và 30% độ đặc ruột. Các bộ phận xe đẩy X được in ở 0.2mm và 40% độ đặc ruột.

Danh mục: Máy in 3D
