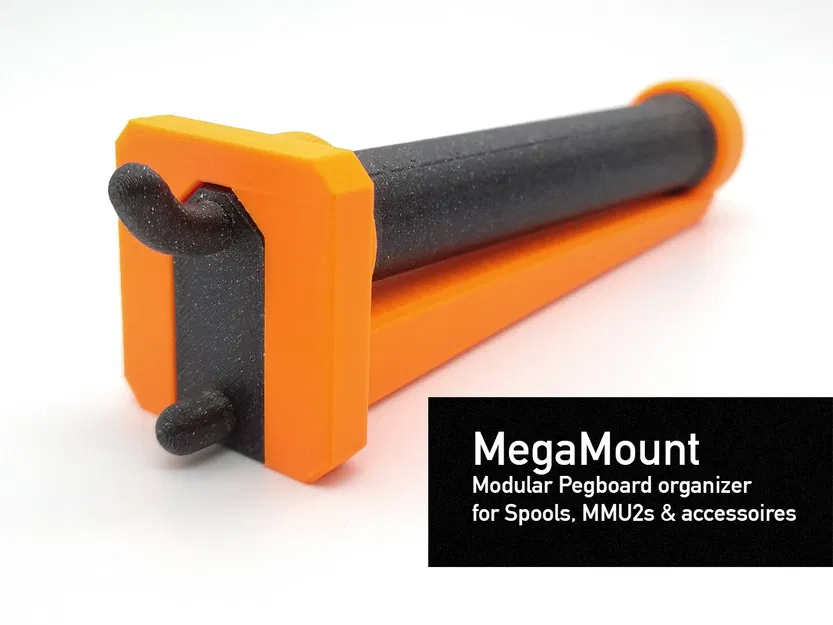

MegaMount - Giá đỡ bảng ghim mô-đun cho Cuộn dây, MMU2s & phụ kiện

CẬP NHẬT 20210127 Đã thêm Giá đỡ cho kìm cắt, kìm đi kèm Máy in Prusa và giá đỡ bình xịt IPA. Cũng phát hiện ra rằng tất cả các bộ phận có thể được in mà không cần hỗ trợ :)

CẬP NHẬT 20210120 Hiện hoạt động với Hệ thống IKEA Skadis

Kể từ khi có MMU2s, tôi đã phải giải quyết vấn đề về không gian có sẵn trên trạm in của mình.

Sau một vài đêm mày mò, tôi xin giới thiệu khái niệm của mình về một hệ thống mô-đun, được tổ chức tốt có thể nhanh chóng gắn vào Bảng ghim - MegaMount Như một phần thưởng nhỏ, tôi cũng đã thiết kế một tấm gắn bổ sung cho phép bạn gắn hệ thống lên bất kỳ bề mặt rắn nào khác. :)

Ưu điểm

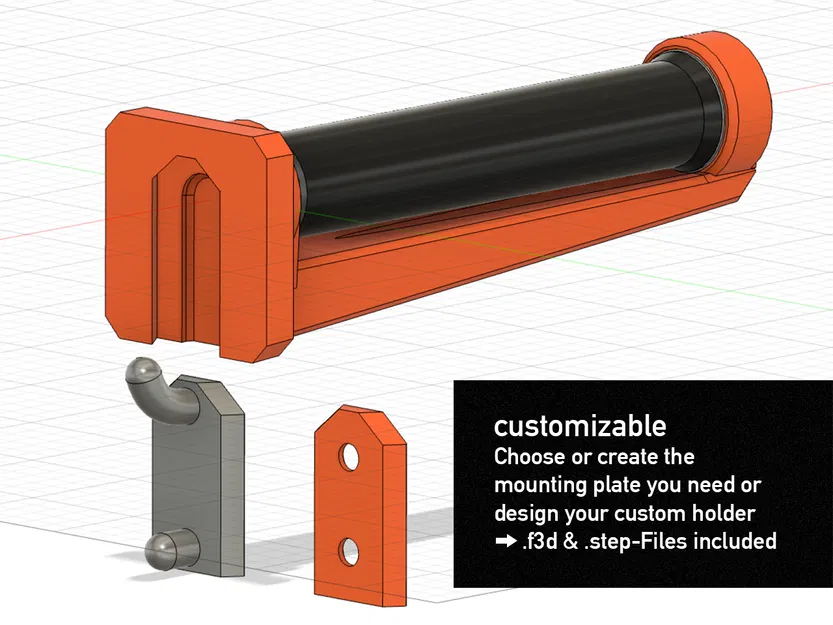

• mô-đun và có thể mở rộng mở rộng hệ thống theo nhu cầu của bạn. Chỉ cần in các Bộ phận bạn cần và không mua các bộ đặt làm sẵn mà bạn chỉ sử dụng một nửa số bộ phận. Vì lý do này, tôi đã thêm tệp .f3d- và .step- của tấm gắn và phần đối diện của nó :)
• hoán đổi nhanh chóng và dễ dàng Bạn muốn thử một thiết lập mới hay bạn có công cụ mới? Sắp xếp lại mọi thứ trong vài giây hoặc thiết kế giá đỡ của riêng bạn.

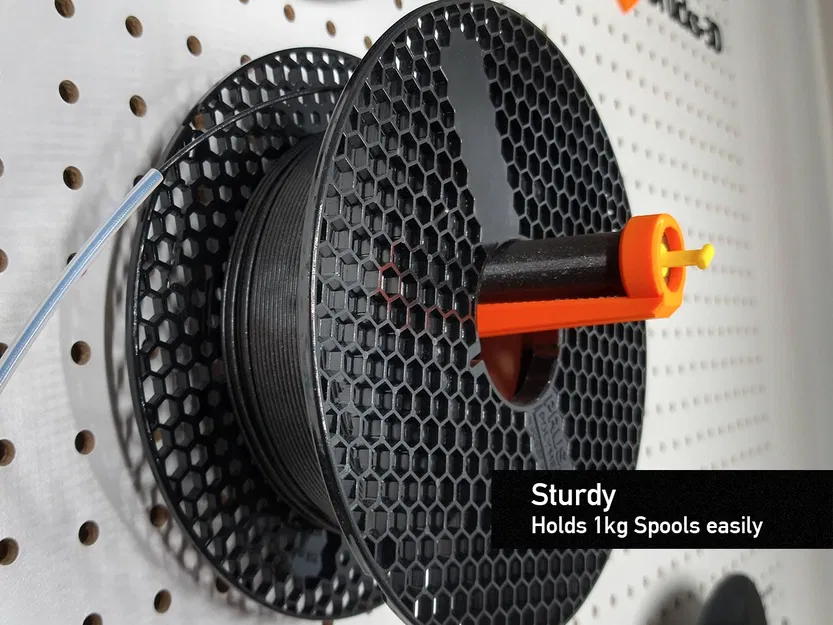

• giảm lãng phí vật liệu Trong trường hợp bạn quá tải giá đỡ cuộn dây, chỉ có tấm gắn sẽ bị hỏng, vì vậy không cần in lại toàn bộ bộ phận. Thay vào đó, hãy in một tấm gắn mới (Các thử nghiệm dài hạn của tôi cho thấy giá đỡ cuộn dây có khả năng giữ dễ dàng các cuộn dây 1 kg).
• tiết kiệm không gian Lý tưởng cho không gian nhỏ. Không cần chiếm không gian trên bàn hoặc bàn làm việc của bạn bằng giá đỡ cuộn dây và bộ đệm MMU. Gắn nó lên tường!
• dễ in và lắp ráp với tệp gcode và hướng dẫn in được cung cấp, bạn không thể thất bại. Hệ thống sử dụng tối thiểu các bộ phận hỗ trợ và được lắp ráp trong vài phút
• sử dụng các bộ phận bạn đã có Giá đỡ cuộn dây sử dụng các bộ phận của giá đỡ cuộn dây MMU2s và thậm chí nhân đôi số lượng giá đỡ cuộn dây

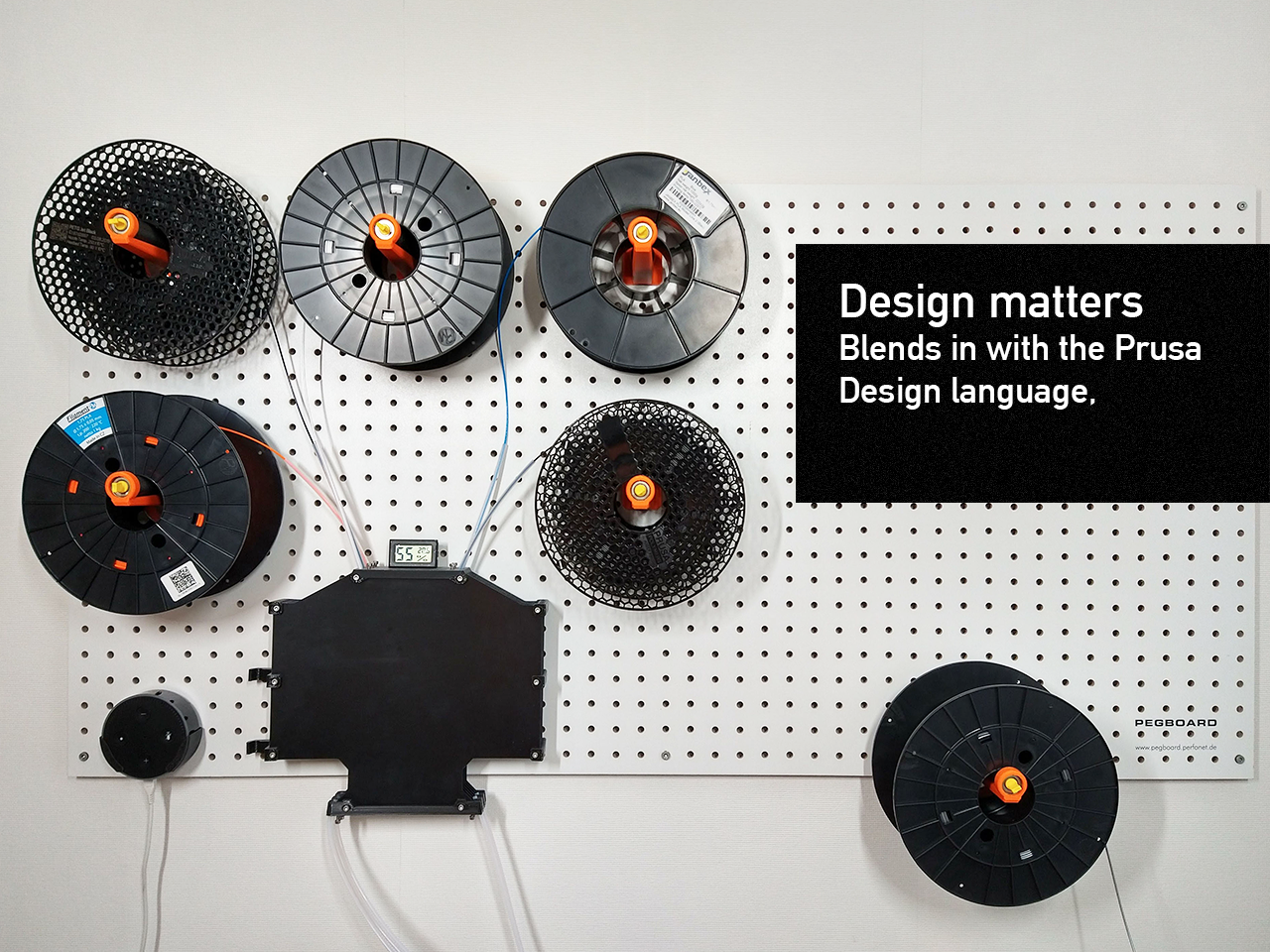

• hòa hợp với ngôn ngữ thiết kế của Prusa Bởi vì thiết kế của Prusa đã chắc chắn, đơn giản và tuyệt vời!
• trông đẹp mắt Hãy thành thật đi, trông nó không ngầu sao?

Bạn nhận được gì

• 001 tấm gắn tiêu chuẩn cho bảng ghim vừa với các bảng ghim thông thường có khoảng cách 1 inch
• 002 tấm gắn cho bề mặt rắn vừa với vít đầu phẳng và vít đầu chìm
• 003 giá đỡ cuộn dây ma sát thấp (bộ phận a & b)
• 004 giá đỡ bộ đệm MMU2s (bộ phận a & b)
• 005 giá đỡ alexa dot thế hệ 2
• 006 giá đỡ alexa dot thế hệ 3
• 007 giá đỡ gắn Skadis được thêm theo yêu cầu của người dùng
• 008 giá đỡ kìm cắt
• 009 giá đỡ kìm những cái đi kèm với máy Prusa của bạn
• 010 giá đỡ bình xịt IPA dành cho các chai nhỏ có đường kính 31mm

Lắp ráp

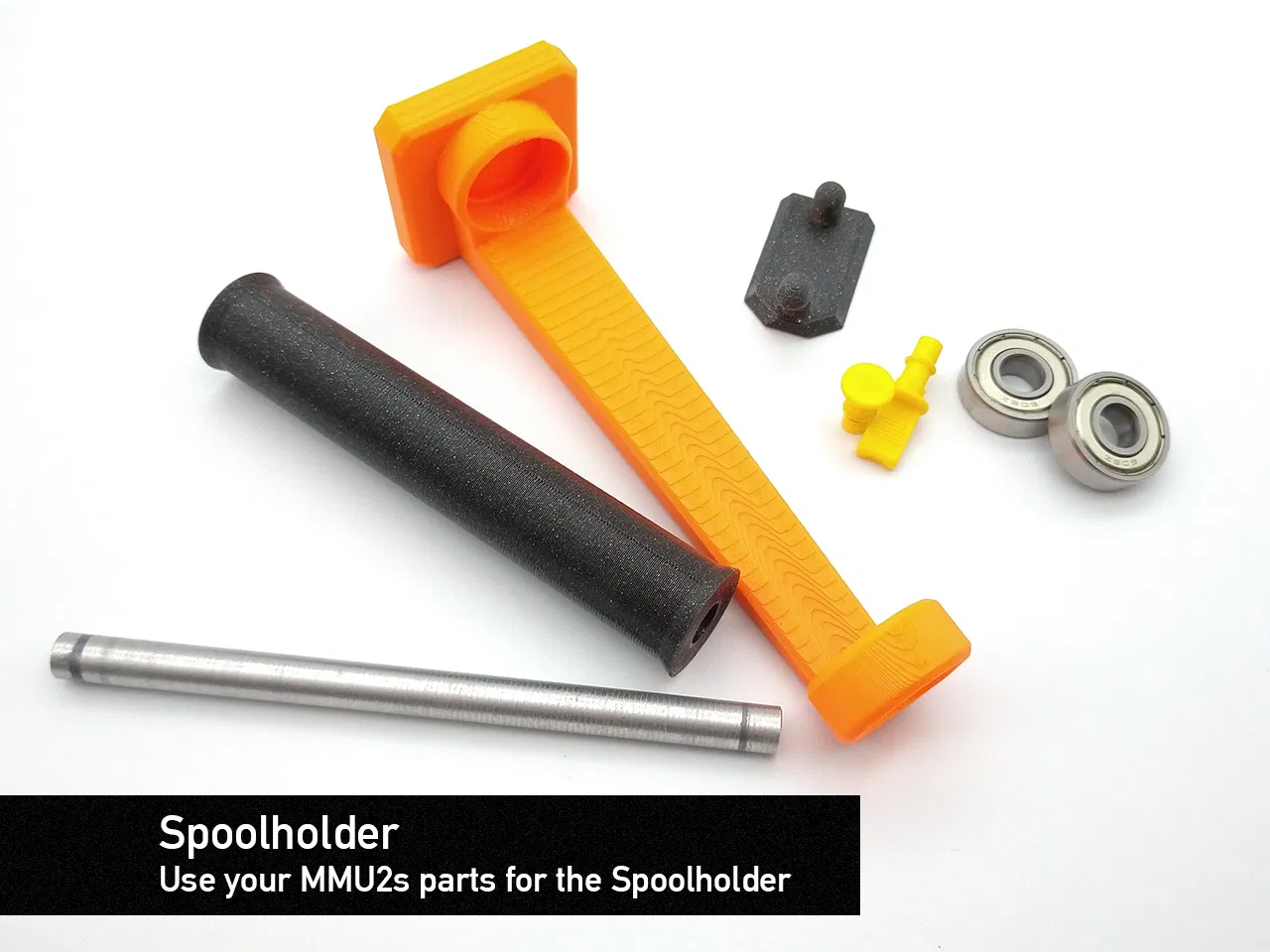

Giá đỡ cuộn dây ma sát thấp

Xem Video để biết cách lắp ráp

bạn sẽ cần:

• hai vòng bi 608 ZZ (từ Bộ công cụ MMU2s)
• hai nắp đậy (từ Bộ công cụ MMU2s)
• một ống/thanh nhôm (từ Bộ công cụ MMU2s)
• Bộ phận 003a
• Bộ phận 003b

1. Loại bỏ các bộ phận hỗ trợ khỏi bộ phận 003a
2. Cắt phần nhô ra của nắp cao su cho bằng phẳng và lắp nó vào một trong các vòng bi 608 ZZ
3. Ép các bộ phận kết hợp vào giá đỡ vòng bi phía sau sao cho nắp đậy được bao bọc
4. Ép vòng bi 608 ZZ còn lại vào giá đỡ vòng bi phía trước
5. Đặt bộ phận 003b giữa hai vòng bi và trượt ống nhôm qua vòng bi phía trước vào hết
6. Vặn ống vào nắp phía sau và đặt nắp phía trước vào phía trước
7. Chúc mừng bạn đã lắp ráp xong giá đỡ cuộn dây đầu tiên

Hướng dẫn in

Vật liệu

Tôi khuyên dùng Prusament PLA và Orange PLA từ PM (cả hai đều có sẵn tại cửa hàng Prusa). Ngoại trừ các bộ phận của Bộ đệm MMU. Đối với chúng, tôi đã sử dụng PETG.

Ví dụ, tôi đã sử dụng Prusa Galaxy Black PLA cho các tấm gắn, thân giá đỡ cuộn dây và Orange PLA cho thân giá đỡ cuộn dây. Nhưng cuối cùng, đó là sự lựa chọn của bạn :)

Cài đặt

Tôi khuyên bạn nên sử dụng các tệp .amf hoặc tệp gcode được cắt sẵn vì chúng đã bao gồm tất cả các cài đặt cần thiết

001 tấm gắn tiêu chuẩn cho bảng ghim

• chiều cao lớp 0.2 mm - 2 chu vi - độ điền 20% - thêm bộ sửa đổi để đặt độ điền cho các chốt thành 100%

002 tấm gắn cho bề mặt rắn

• chiều cao lớp 0.2 mm - 2 chu vi - độ điền 20%

003 giá đỡ cuộn dây ma sát thấp

003a

• chiều cao lớp 0.2 mm - 3 chu vi - hỗ trợ: không cần thiết (nhưng không hại gì) - độ điền 20%, Rectilinear

  003b

• chiều cao lớp 0.3 mm - 2 chu vi - độ điền 15%, Grid

Giá đỡ bộ đệm MMU2s

004a

• PETG - chiều cao lớp 0.2 mm - 2 chu vi - độ điền 20%, Grid

  004b

• PETG - chiều cao lớp 0.2 mm - 2 chu vi - độ điền 20%, Grid

005 giá đỡ alexa dot thế hệ 2

• chiều cao lớp 0.2 mm - 2 chu vi - độ điền 15%, Gyroid

006 giá đỡ alexa dot thế hệ 3

• chiều cao lớp 0.2 mm - 2 chu vi - độ điền 15%, Gyroid

Chúc bạn in vui vẻ
