Ống dẫn quạt phụ trợ cho Voron V0

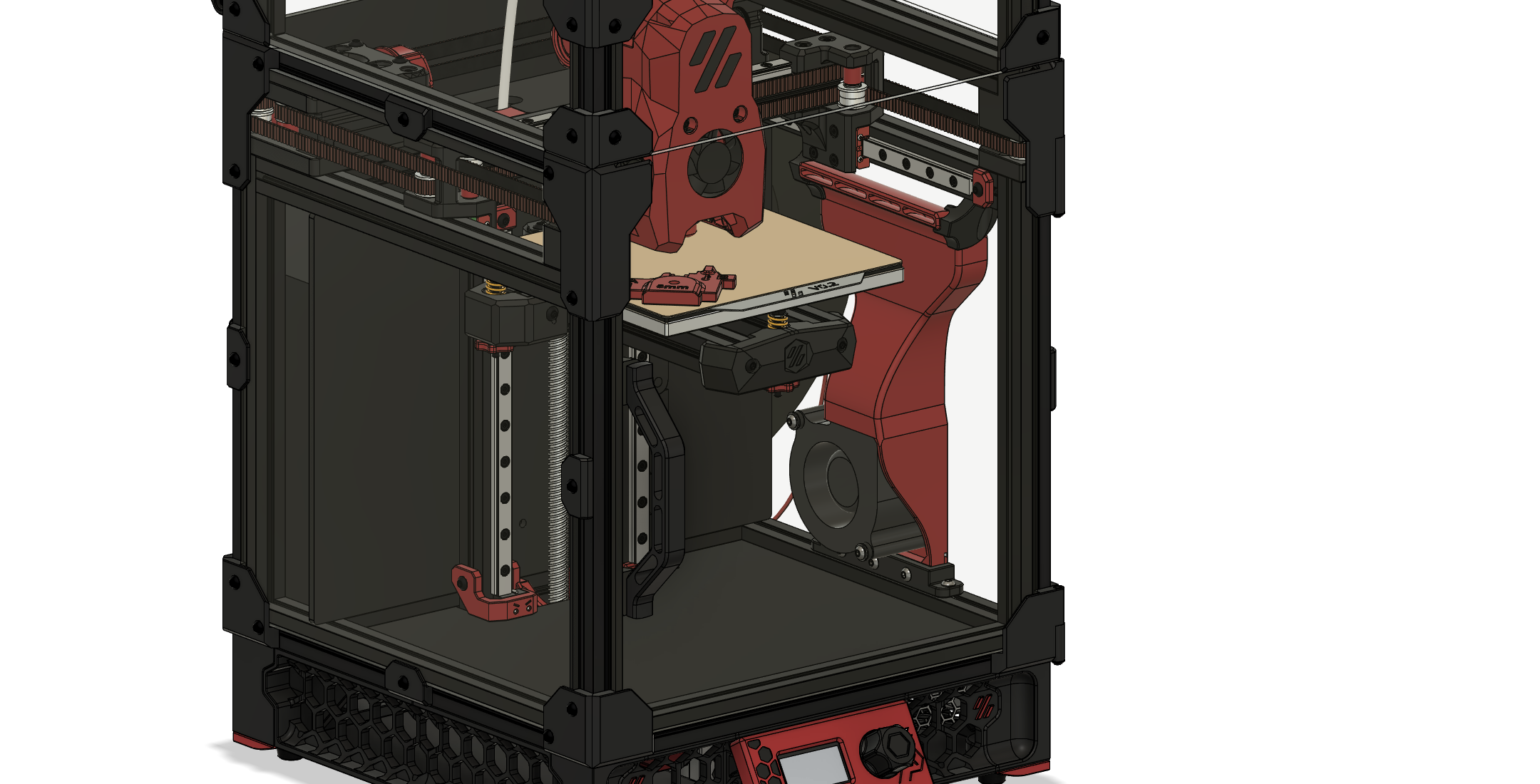

Giới thiệu về Voron V0 Auxiliary Fan Ducts

Đây là các giá đỡ quạt phụ trợ cho v0, bạn có thể sử dụng nếu cần thêm khả năng làm mát trong hành trình Speedbenchy của mình.

Các ống dẫn có thể dễ dàng lắp đặt sau khi Máy in đã được lắp ráp hoàn chỉnh, vì có các tùy chọn lắp đặt không yêu cầu đai ốc được nạp sẵn trong các khe của thanh nhôm.

Kể từ bản phát hành R1, có 3 tùy chọn lắp đặt:

1. (Cũ) Kẹp-Giá đỡ: loại này chỉ kẹp ống dẫn vào thanh nhôm dưới cùng. Đây là một cách dễ dàng để cố định ống dẫn, tuy nhiên ống dẫn dễ bị lỏng do rung động và có thể nghiêng vào thể tích in, va chạm với đầu máy. Phiên bản này không còn được khuyến nghị.
2. Giá đỡ vít để cố định phần dưới và trên của ống dẫn vào khung. Chúng cho phép lắp đặt an toàn nhất, tuy nhiên bạn sẽ cần đai ốc M3 được nạp sẵn trong các khe của thanh nhôm (2 ở dưới và 2 ở trên). Do hạn chế về không gian, việc lắp đặt các giá đỡ này (đặc biệt là các giá đỡ trên cùng) có thể khá khó khăn đối với các ống dẫn quạt lớn hơn khi khung đã được lắp ráp.
3. Giá đỡ xoắn được chèn vào khe thanh nhôm và xoay 90° để cố định vào khung. Chúng cung cấp một giá đỡ rất chắc chắn mà không cần đai ốc M3 được nạp sẵn và do đó là phương pháp lắp đặt được khuyến nghị cho các máy in đã được lắp ráp hoàn chỉnh. Nếu chúng quá chặt hoặc quá lỏng sau khi lắp đặt, bạn có thể điều chỉnh các tệp CAD để cải thiện giá đỡ, hướng dẫn được cung cấp trên kho GitHub của tôi.

Tất cả các tùy chọn lắp đặt này đều sử dụng cùng thân ống dẫn chính, vì vậy bạn cũng có thể kết hợp tùy thích. Ví dụ: nếu trước đây bạn đã sử dụng bộ lọc Nevermore, bạn có thể sử dụng 2 đai ốc M3 trong thanh nhôm dưới cùng để cố định phần dưới của ống dẫn bằng giá đỡ vít và phần trên bằng giá đỡ xoắn.

Bất kể bạn chọn giá đỡ nào, bạn nên sử dụng một trong các giá đỡ trên cùng để đảm bảo căn chỉnh đúng hướng với bàn in và tránh ống dẫn va chạm với đầu máy.

A So sánh thử nghiệm chồng chéo giữa tất cả các tùy chọn có thể được tìm thấy trên kho GitHub. Hiện tại nó đã lỗi thời vì các thử nghiệm này sử dụng ống dẫn trước R1.

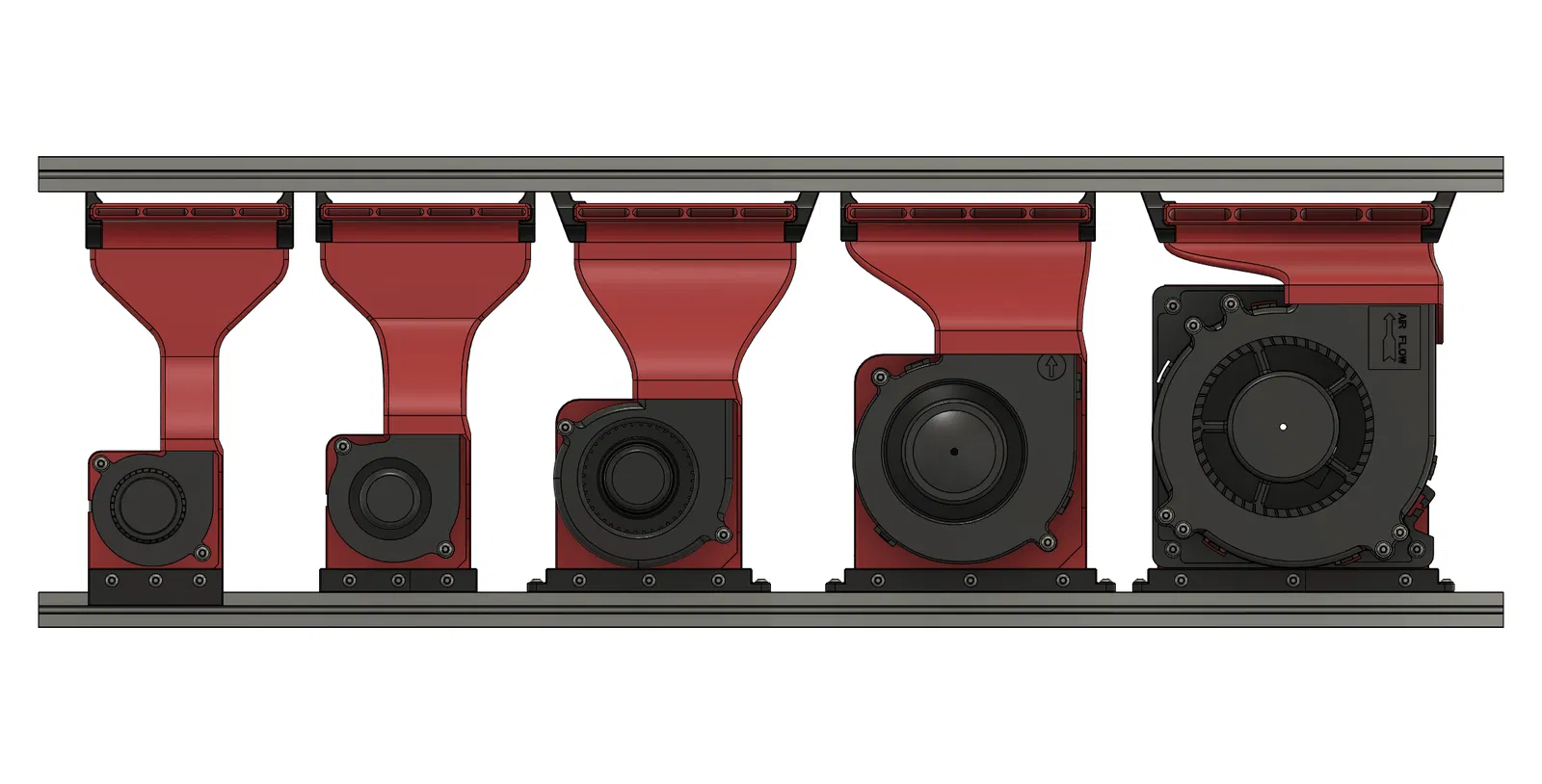

A Danh sách các bộ phận cần thiết cho từng phiên bản, hướng dẫn lắp ráp và các tùy chọn kết nối quạt cũng có thể được tìm thấy trên kho GitHub của tôi:

• 5015
• 6028
• 7530
• 9733
• 12032

Chưa có mô phỏng CFD nào được thực hiện trên các ống dẫn này, vì vậy chúng có thể được cải thiện, tuy nhiên chúng hoạt động khá tốt.

Ngoài ra còn có các phiên bản ống dẫn ngắn hơn 3mm, để nhắm mục tiêu luồng khí tốt hơn cho các đầu máy dài hơn StealthBurner Mini tiêu chuẩn trên GitHub của tôi. Ngoài ra còn có hướng dẫn về cách điều chỉnh tệp CAD Fusion360 cho chiều cao cụ thể.

Cảnh báo về Dung sai

Dường như có khá nhiều biến thể về mẫu lỗ lắp đặt chính xác trên các quạt ly tâm này, đặc biệt là các quạt lớn hơn. Vì vậy, bạn có thể gặp sự cố tương thích và cần điều chỉnh mô hình trong CAD. Tôi đã sử dụng quạt GDSTIME cho tất cả các thử nghiệm của mình, vì vậy chúng sẽ hoạt động.

Ngoài ra, độ rộng của các khe trên thanh nhôm MakerBeamXL hoặc LDO có thể thay đổi rất nhiều. Chúng thường được quy định có độ rộng 3-3.2mm. Các ống dẫn được thiết kế với một bộ phận dày 3.2mm chèn vào thanh nhôm. Điều này được thực hiện để đảm bảo vừa khít, tuy nhiên trên một số khung máy có thể rất khó/không thể chèn vào. Vì vậy, bạn có thể chỉ cần in và chà nhám phần dưới nếu cần hoặc đo khung của bạn trước khi in và điều chỉnh trong CAD cho độ dày khe đã đo.

Cấu hình Firmware

Ngoài ra còn có tệp cấu hình Klipper trên GitHub của tôi để sử dụng quạt này dễ dàng hơn, bao gồm một mục trong Màn hình để điều khiển quạt và các sửa đổi cho Lệnh G-Code M106 và M107 để cho phép Slicer điều khiển quạt thông qua G-Code (như BambuStudio hoặc OrcaSlicer).

In ấn

Tất cả các ống dẫn (trừ loại 120mm) đều có 2 phiên bản:

• Nguyên khối nếu bạn có máy in lớn hơn (~170mm)
• 2 Phần để in trên máy in kích thước v0, các phần này sẽ cần được dán lại với nhau sau khi in.

Cài đặt In

Chiều cao lớp 0.2mm, 2-3 lớp vỏ, ~25% infill là quá đủ.

Tất cả các tệp đã được định hướng đúng cách và hỗ trợ được tích hợp sẵn trong các tệp.

Ghi nhận công lao

Cảm ơn Nhóm Voron vì những công việc tuyệt vời của họ trên Máy in V0: Voron Design

Các Mẫu Quạt sau đây đã được sử dụng trong CAD:

• Quạt làm mát hướng tâm 5015 (50mm) DC12V của Aleksandr Ivanov
• Mô hình Quạt ly tâm cơ bản 6028 của kelvinA
• Quạt ly tâm Gamma 28 76×30mm của Pokai Chang
• CBM-979433S-125-467 của CUI Devices
• CBM-A232B-120-457 của CUI Devices

Nhật ký thay đổi

2024-02-14:

• Đã thêm một biến thể mạnh hơn của giá đỡ xoắn dưới cùng. Chúng không phụ thuộc nhiều vào độ bám dính của lớp như thiết kế ban đầu và do đó sẽ chắc chắn hơn nhiều. Tuy nhiên, bạn sẽ cần thêm 2 bộ phận ép nhiệt và vít M3x12.

2023-12-23: Phát hành R1

• Cập nhật thanh trượt để linh hoạt hơn và tăng khả năng tương thích với các độ rộng khe thanh nhôm khác nhau, đồng thời vẫn giữ được độ cứng nhất định.

2023-08-15: Phát hành R1

• Đã làm lại tất cả các ống dẫn để làm cho CAD gọn gàng hơn, độ dày thành nhất quán hơn và thiết kế tổng thể nhất quán hơn.
• Đã điều chỉnh các ống dẫn để giảm áp suất ngược và cải thiện hiệu suất làm mát tổng thể (phiên bản 12032 dường như vẫn còn một chút vấn đề về áp suất ngược, nhưng tốt hơn nhiều so với thiết kế cũ).
• Tăng độ dày của thanh dưới cùng chèn vào thanh nhôm để có giá đỡ chắc chắn hơn. Dung sai của các khe này khá lớn, vì vậy trên một số khung máy có thể bị chặt.
• Đã thêm các Kênh cáp ở phía sau để định tuyến dây gọn gàng hơn.
• Đã thêm Giá đỡ vít cho phần dưới và phần trên của ống dẫn (Yêu cầu đai ốc M3 được nạp sẵn).
• Đã thêm Giá đỡ "Xoắn" cho phần dưới và phần trên của ống dẫn.
• Cải tiến Hỗ trợ, dẫn đến kết quả in tốt hơn. Tuy nhiên, những thứ này hơi khó loại bỏ hơn.
• Ngoài các Tệp STEP, tôi cũng đã xuất các Tệp Fusion 360 nguồn, cho phép sửa đổi và hiểu dễ dàng hơn cách tạo ra các ống dẫn này.
• Cập nhật Tài liệu để phản ánh những thay đổi này.
• Đã thêm liên kết đến các Tệp CAD của quạt đã sử dụng.

Các thay đổi được thực hiện đối với ống dẫn để cải thiện hiệu suất làm mát:

• 6028: Ống dẫn đầu ra hiện rộng 85mm (trước là 80mm)
• 7530: Ống dẫn đầu ra rộng 90mm và cao 3.5mm (trước là 80mm và 3mm tương ứng)
• 9733: Ống dẫn đầu ra rộng 100mm và cao 4mm (trước là 80mm và 3mm tương ứng)
• 12032: Ống dẫn đầu ra rộng 110mm và cao 5mm (trước là 90mm và 3mm tương ứng)

Tất cả đều có những thay đổi nhỏ về hình học hướng dẫn luồng bên trong để (hy vọng) cải thiện hiệu suất làm mát.

Sự cố đã biết: Ống dẫn 7530 vẫn có luồng khí cao hơn ở phía bên trái so với phía bên phải, ít nhất là ở tốc độ 100%. Sẽ cần phải làm lại các hướng dẫn luồng bên trong trong tương lai.

2023-06-24:

Thay đổi ống dẫn 12032 để căn giữa nhằm cho phép căn chỉnh tốt hơn khi lắp đặt ở phía bên trái của máy in.

2023-05-30:

Cập nhật trực quan nhỏ.
