Bảng Bu Lông Module 1

3 hình

DIY

Bảng Bu Lông Module

Tác giả NLPCustoms_220761

Lượt tải
655
Lượt thích
160
Lượt coi
4.087
Bản remix
3

File 12 114 MB

  • Bolt_Board_1765664040.stlSTL · 55 MB
  • bolt_board_medium_cubby_1765664043.stlSTL · 58,1 KB
  • bolt_with_threaded_head_1765664044.stlSTL · 5,4 MB
  • thread_test_2_1765664045.stlSTL · 3,2 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 3

Coi hết 3 bản remix

Mô tả

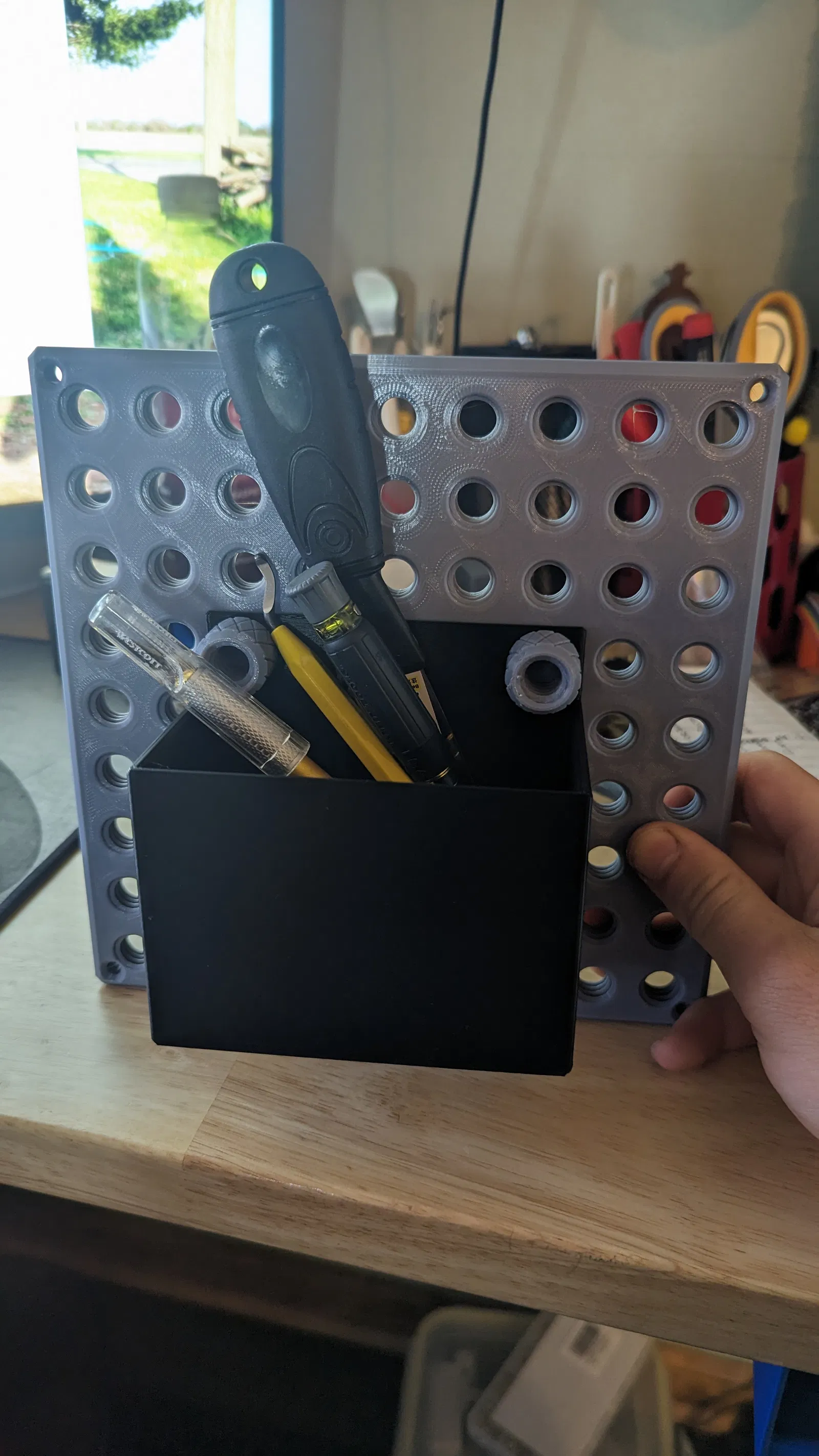

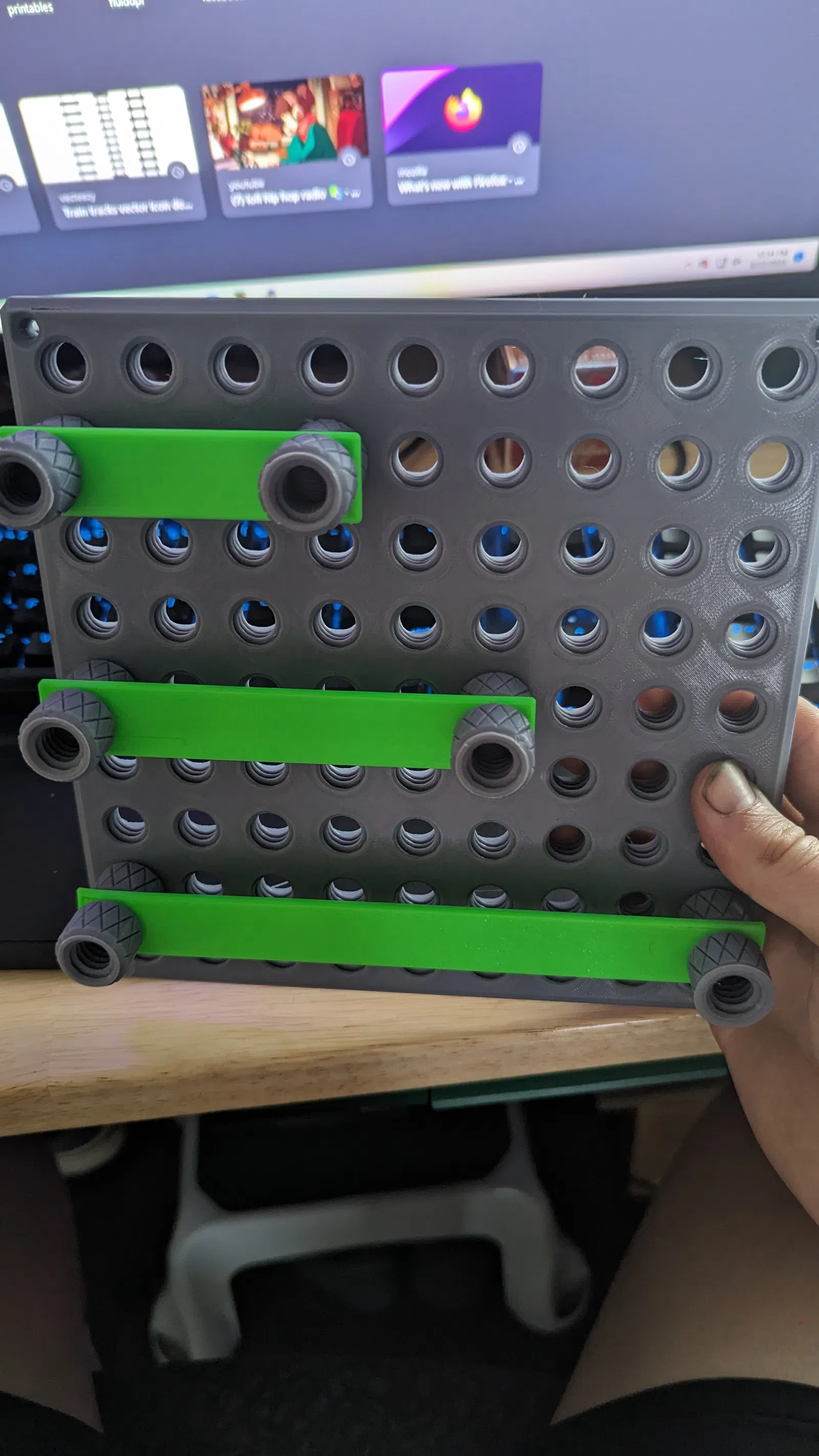

Hệ thống kiểu pegboard dạng module.

Tôi đã bao gồm các tệp step để bạn có thể dễ dàng tạo các bộ tổ chức theo nhu cầu của mình.

Tim lỗ đến tim lỗ là 21mm.

Được gắn bằng ốc vít vào các lỗ được cung cấp ở bốn góc.

Độ đổ đầy chỉ cần 10%-15%. Tôi sử dụng gyroid và 15%.

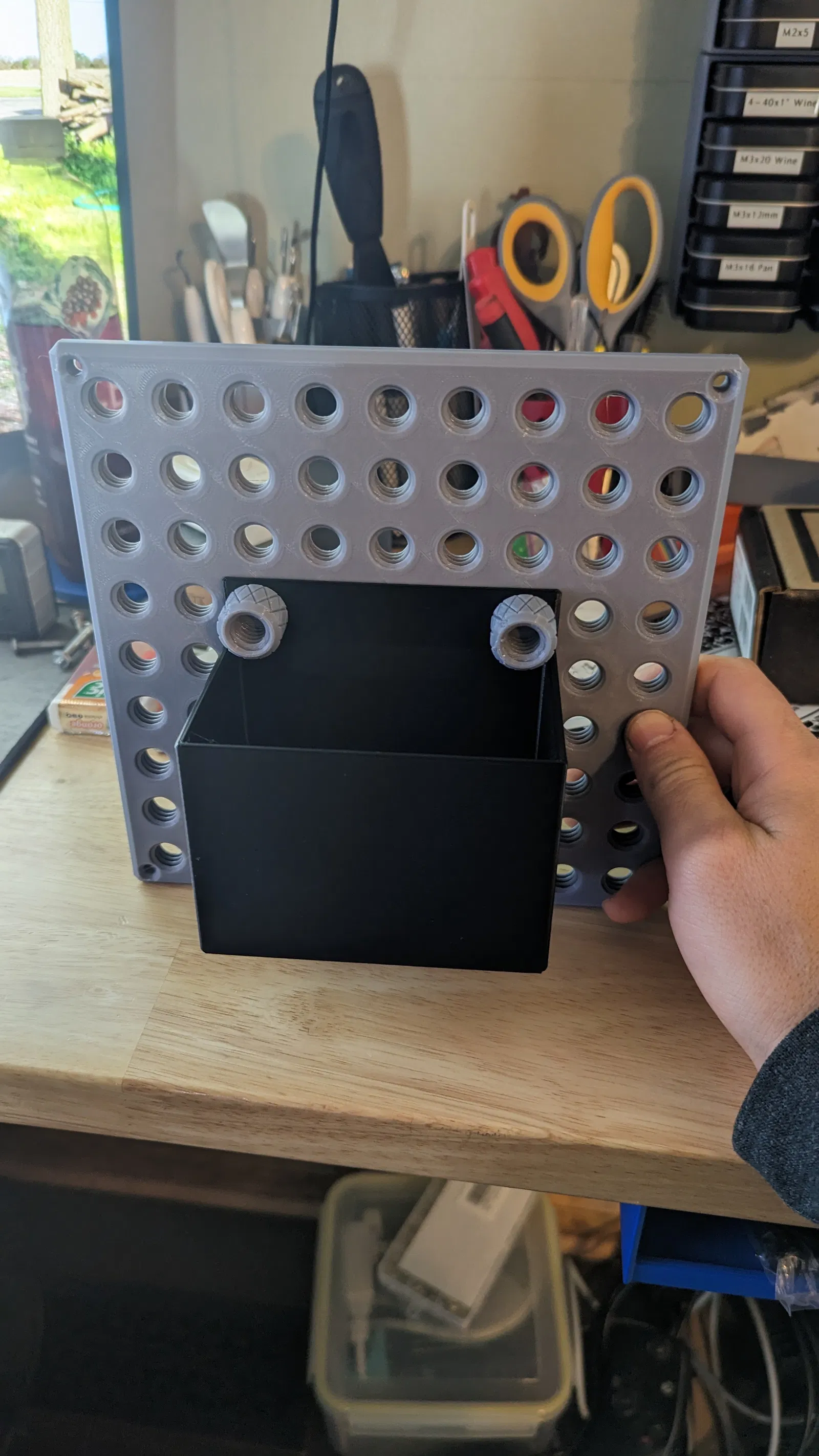

Khay hình hộp cỡ trung bình có kích thước 100mm x 63.5mm.

Đầu bu lông có ren để bạn có thể vặn chúng vào nhau nếu cần.

Ngoài ra, đầu bu lông được mô hình hóa với mẫu ren vít acme ½" (ren đầu và ren trục) trong F360.

Vui lòng phối lại, thiết kế/tạo và chia sẻ các tiện ích bổ sung của bạn!

Tôi sẽ thêm bất kỳ bộ tổ chức nào tôi thiết kế vào trang này, vì vậy hãy kiểm tra lại thỉnh thoảng để xem các bổ sung mới.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstlzip
Số file mô hình
12
Tổng dung lượng
114 MB
File lớn nhất
55 MB
