The Nautilus - Sovol SV06 Fan Duct 5015 Blower Fan V4
Bản nâng cấp chụp gió cho Sovol SV06, tương thích quạt 5015 24V. Thiết kế tối ưu luồng không khí, không cần hỗ trợ khi in. Bao gồm phân tích CFD và nhiều cải tiến phiên bản.
Mô tả

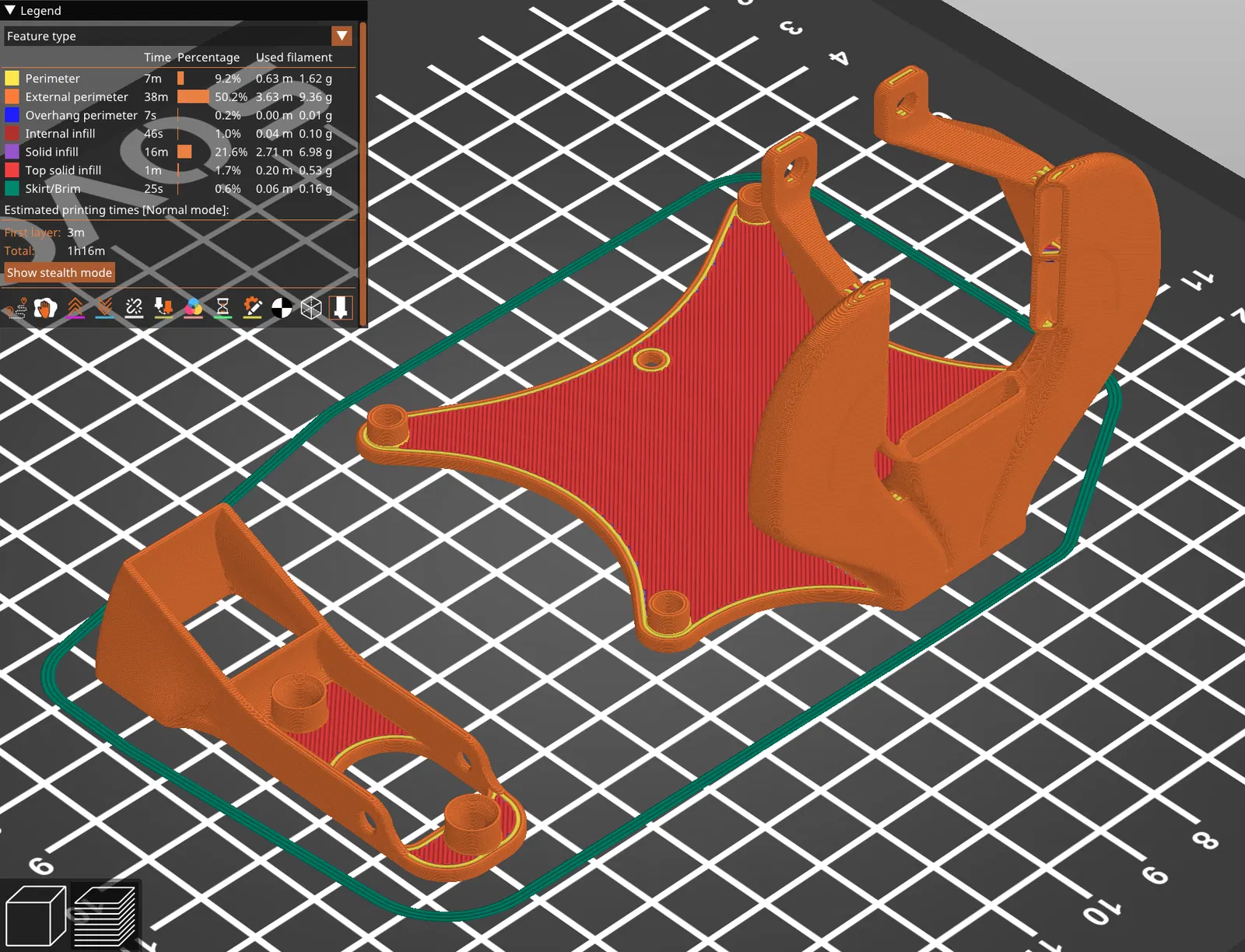

Được thiết kế cho GDSTIME GDB5015 24V. Homing không bị cản trở. Có thể in mà không cần hỗ trợ. Trọng lượng nhẹ. Dán keo tùy chọn nhưng được khuyến nghị để luồng không khí tốt hơn và êm hơn.

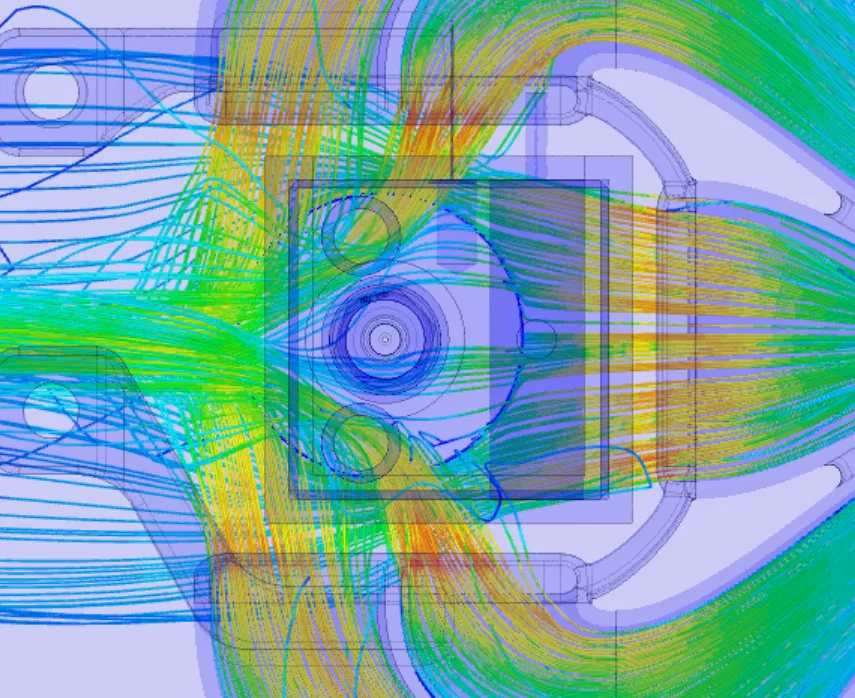

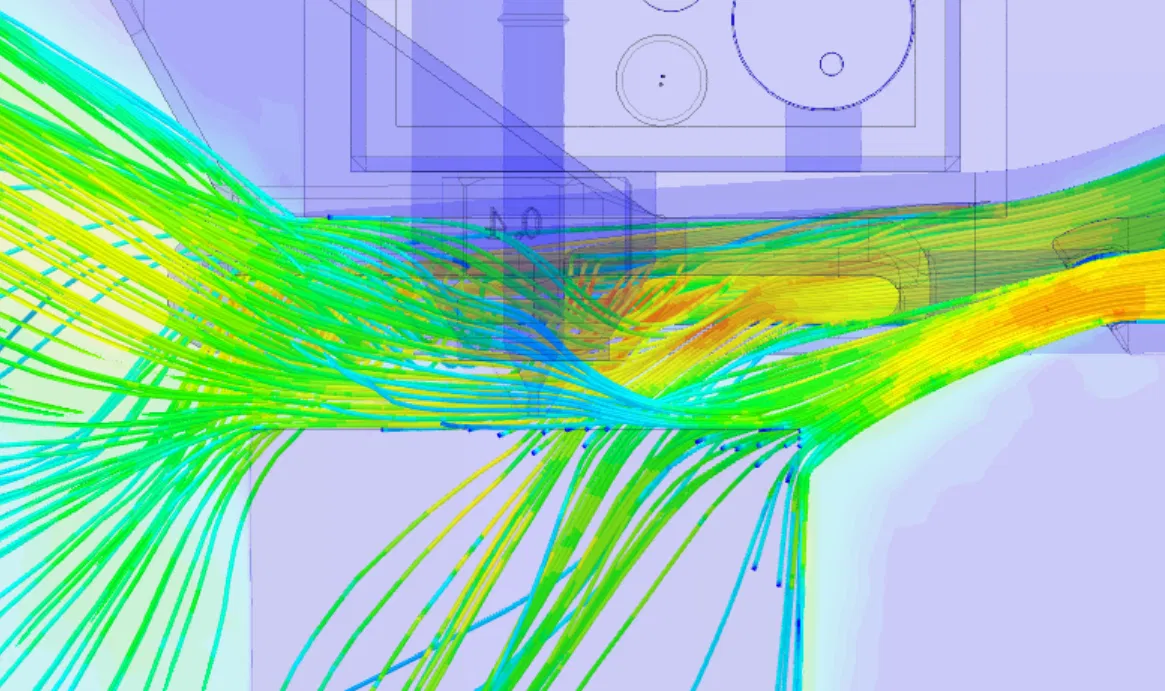

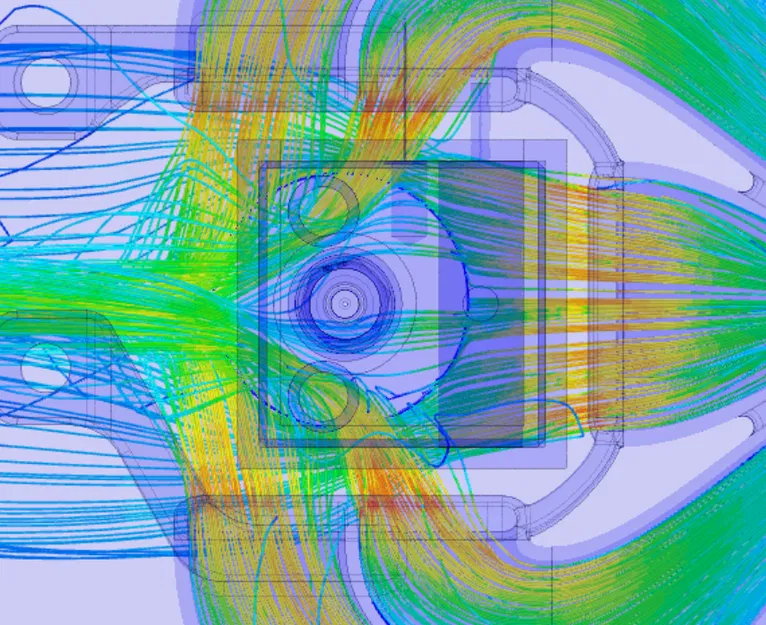

Bao gồm phân tích CFD.
Cải tiến phiên bản:
- Giá đỡ bổ sung trên bộ đùn
- Luồng không khí được tối ưu hóa
- Ốc vít đảo ngược
Các phiên bản:
- Thông thường: **_**_Single (Phiên bản được đề xuất)
- Ốc vít không đảo ngược: **_**_Nonreversed
- Không có thanh giằng: ****_****_No_Brace
In với các lớp mịn để cải thiện luồng không khí. Tôi đã sử dụng 0,15 mm.
Lưu ý: Các vít được thiết kế để tự cắt ren trong nhựa.
Phần cứng yêu cầu:
- 2x M3*8 chìm đầu
- 4x M3*20 chìm đầu
- 1x M318 (M320 cũng hoạt động)
- 1x phích cắm micro JST (1.25 SH) (nếu chưa có trên quạt)
File CAD (liên kết đến OnShape):
Nếu bạn thích thiết kế của tôi và muốn ủng hộ, hãy cân nhắc quyên góp: https://www.paypal.me/LeanderPerezBlanco
Cảm ơn bạn :)
