Giá đỡ relay DIN-35

Tôi đã tạo giá đỡ này cho thanh ray DIN-35 cho các mô-đun relay mà tôi thích sử dụng trong các dự án tự động hóa và IOT của mình:

https://www.amazon.com/Relay-Module-Channel-Opto-Isolated-Trigger/dp/B09G6H7JDT/ref=sr_1_4?keywords=5v+relay&qid=1656290200&sr=8-4

In ấn

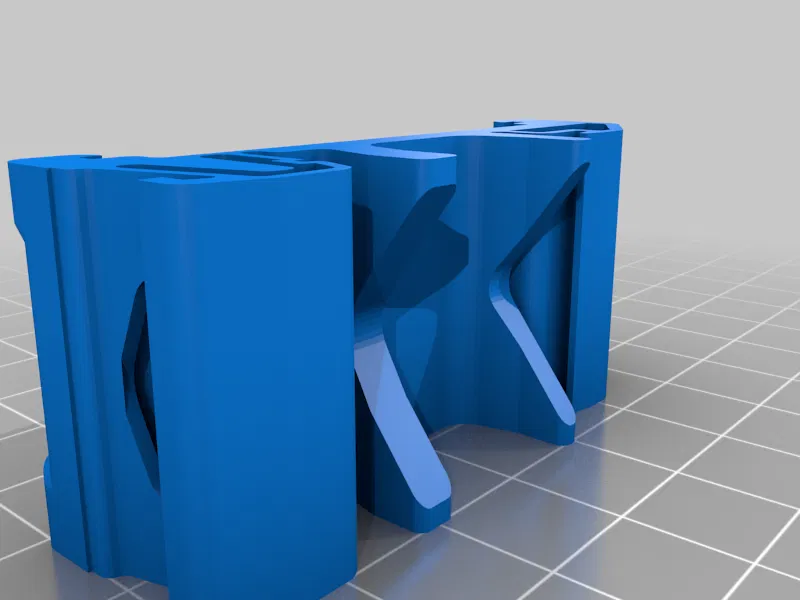

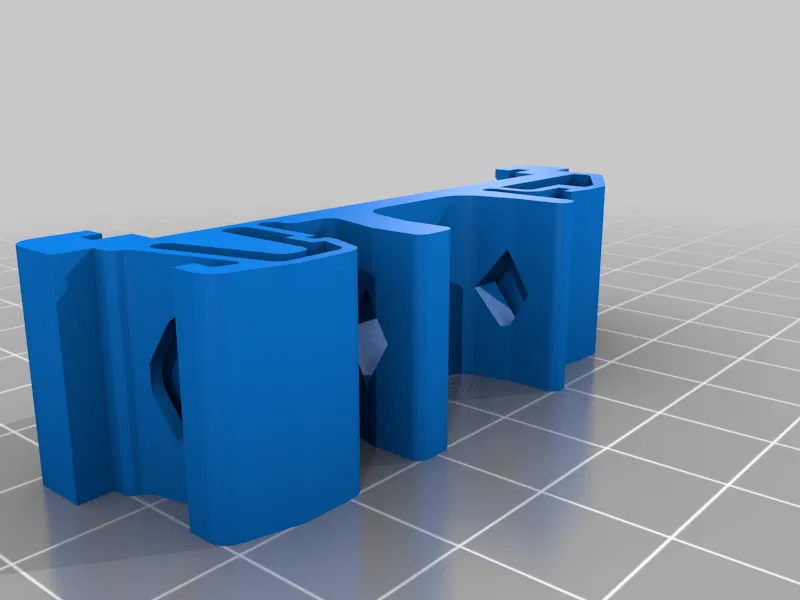

Tệp 'dinRelay.stl' vừa với relay 51.5x26 mà tôi thích. Tôi cũng đã tải lên một tệp vừa với relay 57x17. Không cần hỗ trợ và hầu hết các vật liệu cứng cáp đều có thể sử dụng (PLA, PETG, ABS... hãy chú ý đến nhiệt độ có thể phát sinh). Như mọi khi, hãy sử dụng lẽ thường và làm những gì bạn biết là hoạt động tốt cho thiết lập của bạn. Tôi đã in bằng ABS, sử dụng đầu phun 0.4mm, 2x0.45mm thành tường, 40% vật liệu độn, độ dày lớp 0.3mm, không hỗ trợ, 8 dòng brim, trên kính borosilicate phủ PVA trên 105C, bên trong buồng có nhiệt độ được kiểm soát 48C. Những người có đầu phun lớn bất thường nên cẩn thận, tệp stl có những khu vực có độ dày thành khoảng 0.9mm.

Lắp ráp

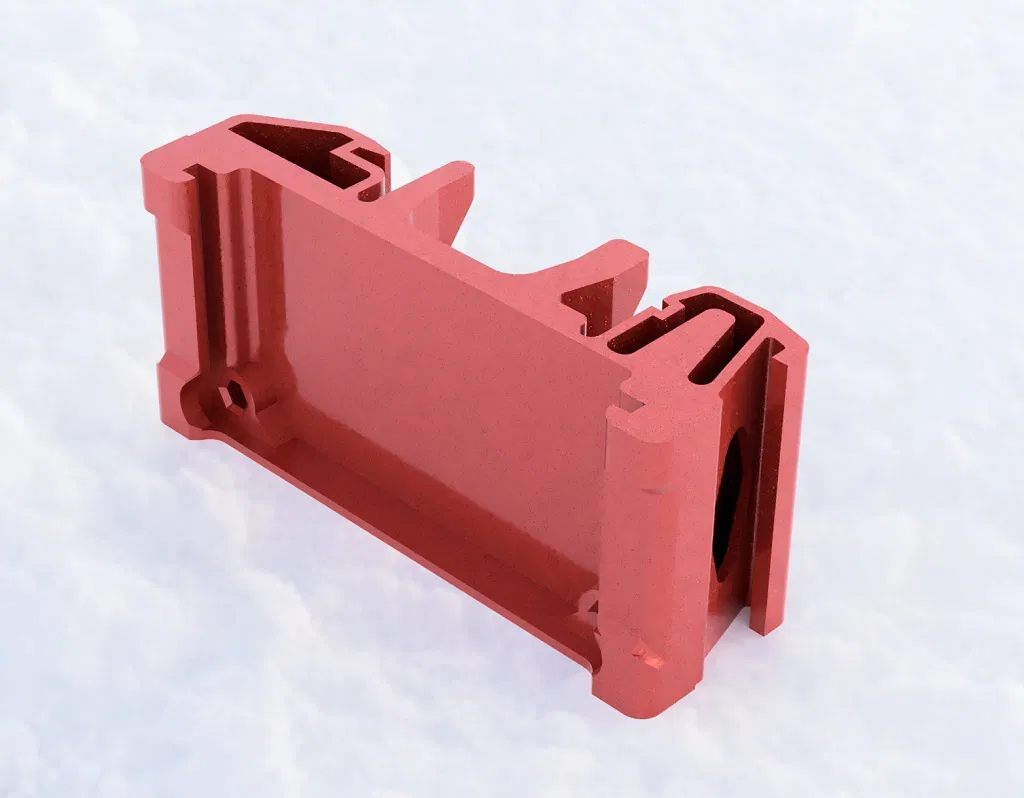

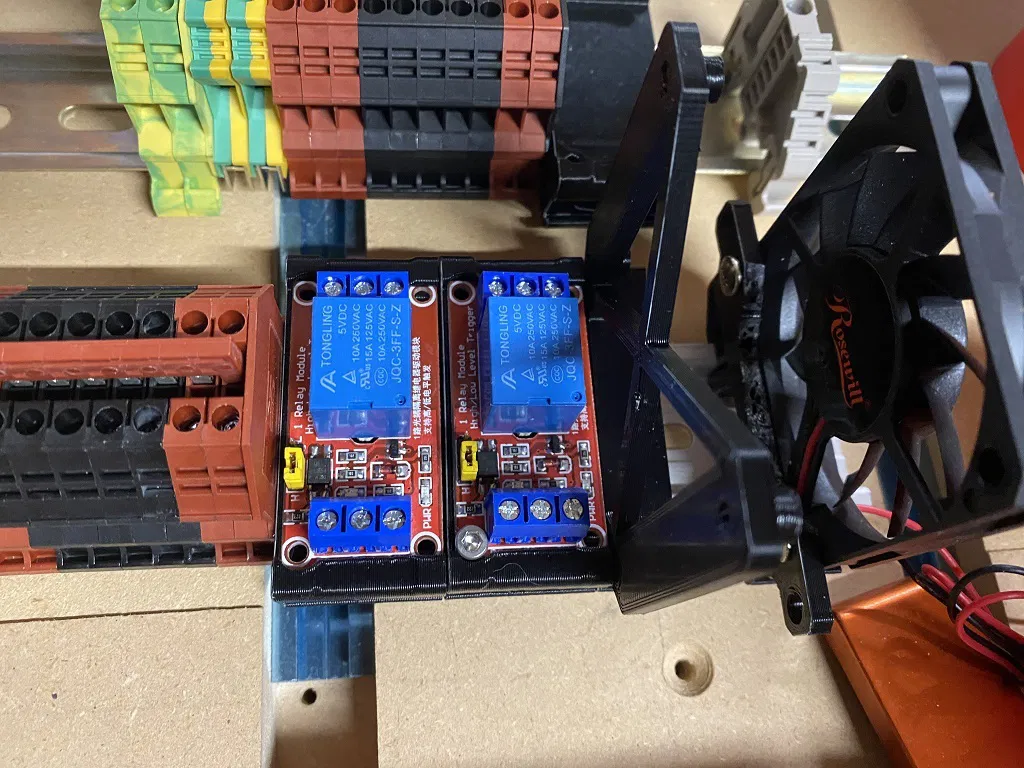

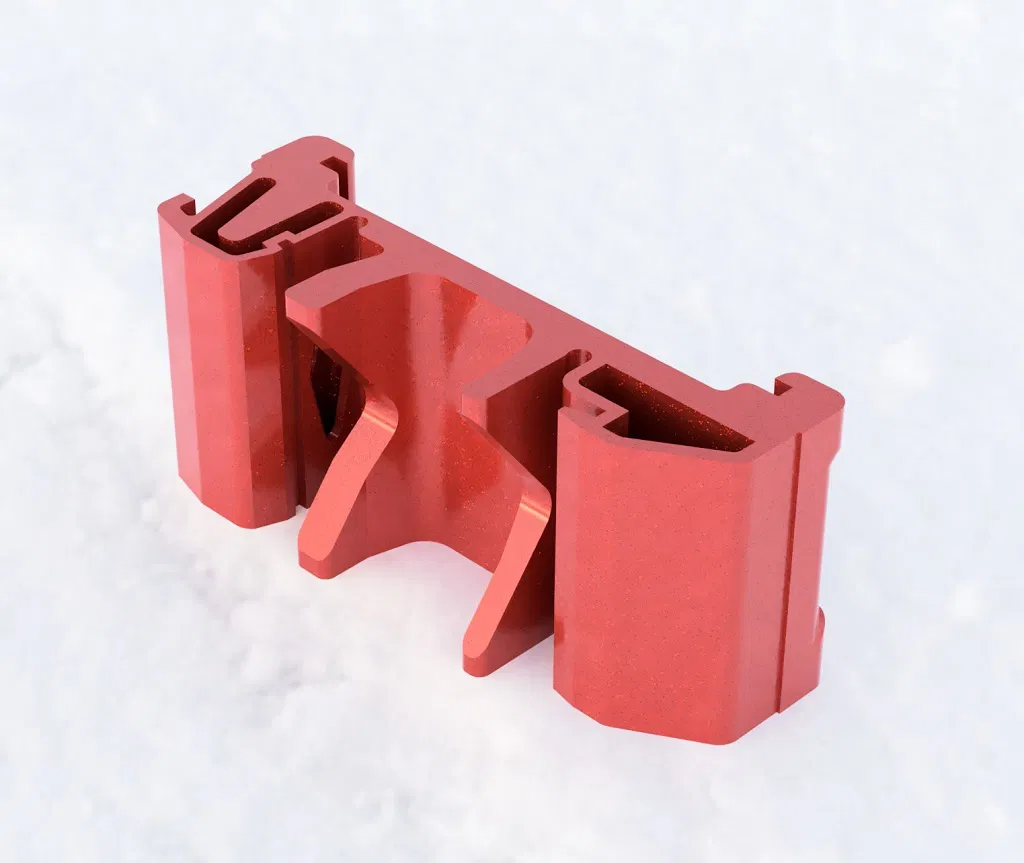

Bo mạch relay trượt vào với độ khít chắc chắn. Có một thành dày 1mm ở một bên để giữ chặt bo mạch và cách điện giữa các thiết bị liền kề. Bằng cách này, bạn có thể trượt chúng sát vào nhau để có một vẻ ngoài gọn gàng và nhỏ gọn. Có 2 lỗ vừa với các bu lông M3 ngắn để gắn chắc chắn hơn. Tôi thấy rằng bu lông không cần thiết, nhưng có tùy chọn đó nếu bạn cần. Sau khi trượt relay vào, giá đỡ sẽ gắn vào thanh ray DIN-35 thông thường như bất kỳ thiết bị din nào khác. Tương tự, nó dễ dàng tháo ra khỏi thanh ray bằng cách cạy vào giữa lẫy bằng tuốc nơ vít đầu phẳng.
