Drill Press Pixel Pusher - Máy ép pixel bằng máy khoan

Đây là giải pháp của tôi cho những ngón tay bị phồng rộp sau khi ấn cả ngàn pixel bằng tay và bằng kìm. Có một vài giải pháp tương tự trên thingiverse và tôi đã lấy cảm hứng từ tất cả chúng và bắt đầu thiết kế giải pháp của riêng mình để tối ưu hóa nó cho mục đích sử dụng của tôi.

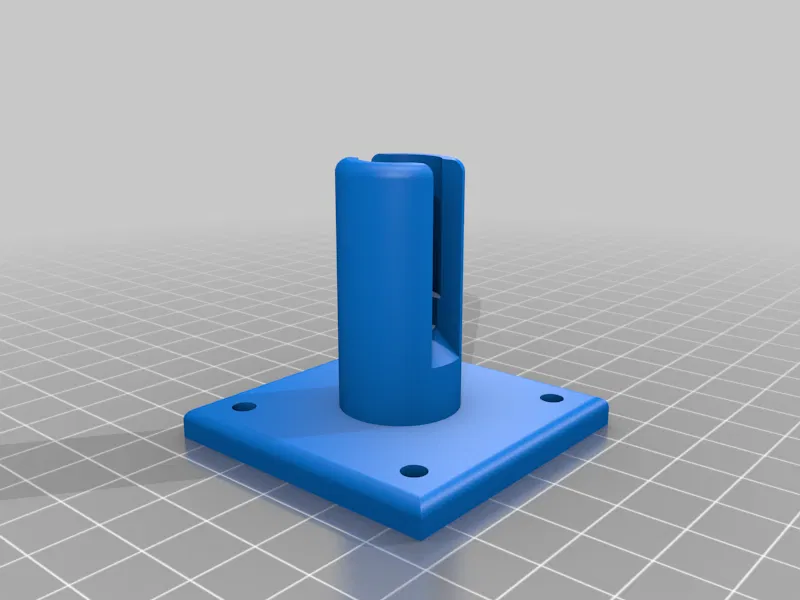

Phần đế của Drill Press Pusher có một kệ kéo dài để giữ đáy pixel hiệu quả hơn và tôi đã thêm khoảng trống để dây không bị kẹp. Phần đế giữ rãnh pixel nhô lên trên mặt, cho phép máy khoan ấn dải pixel qua rãnh một chút. Điều này cho phép nó được đặt ổn định vì dải có độ đàn hồi.

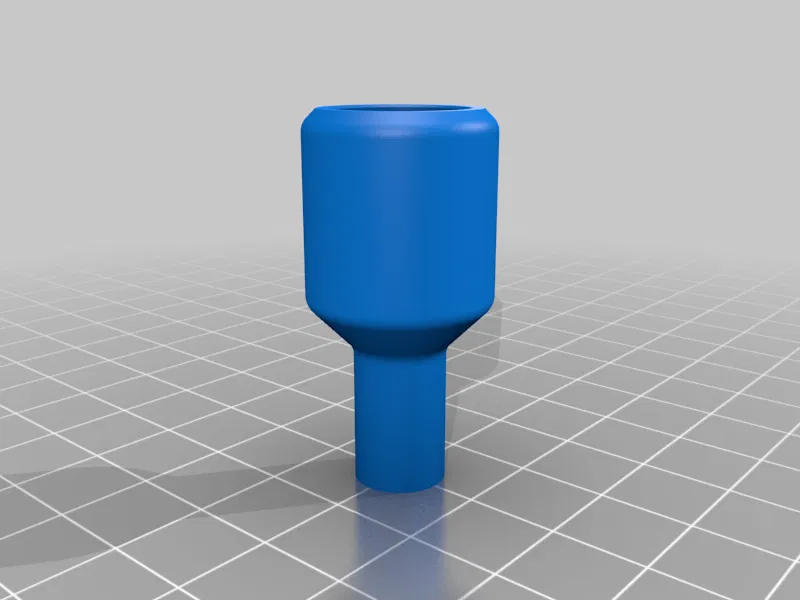

Phần đầu của Drill Press Pusher là thứ mà tôi chưa thấy ai thiết kế trước đây. Nó chỉ là một cái cốc nhưng tôi đã vát các cạnh để tập trung áp lực gần với pixel nhất, điều này dường như đã giúp đặt pixel vào dải một cách ổn định.

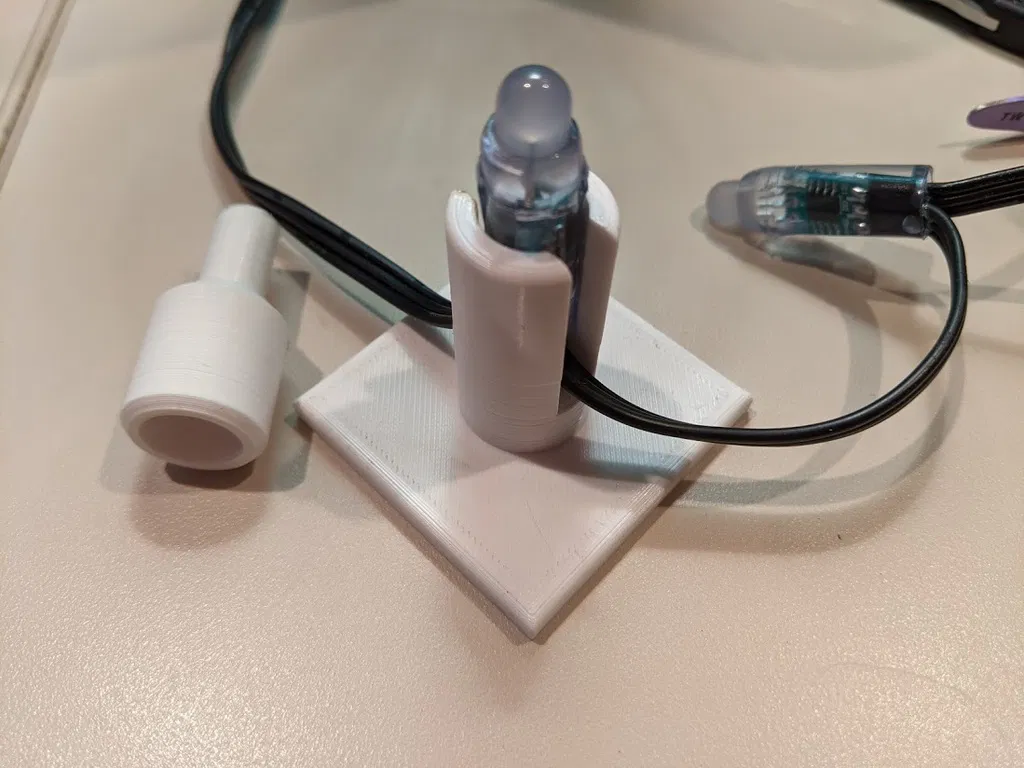

Lắp phần đầu Drill Press Pusher vào mâm cặp máy khoan của bạn và siết chặt vừa phải. Đặt phần đế Drill Press Pusher trên bàn máy khoan (tôi đề nghị dán hoặc bắt vít nó vào một đế gỗ và kẹp cố định để làm việc nhanh chóng) và lắp một pixel. Đặt dải pixel lên trên pixel, căn chỉnh lỗ và ấn hai bộ phận lại với nhau. Xong!

Chúc bạn vui vẻ!

Đã thêm các phiên bản v2 và v3 của Tấm ép pixel bằng máy khoan. Mỗi phiên bản có độ bền được cải thiện.

Đã thêm các lỗ gắn tấm cho tất cả các phiên bản của tấm.

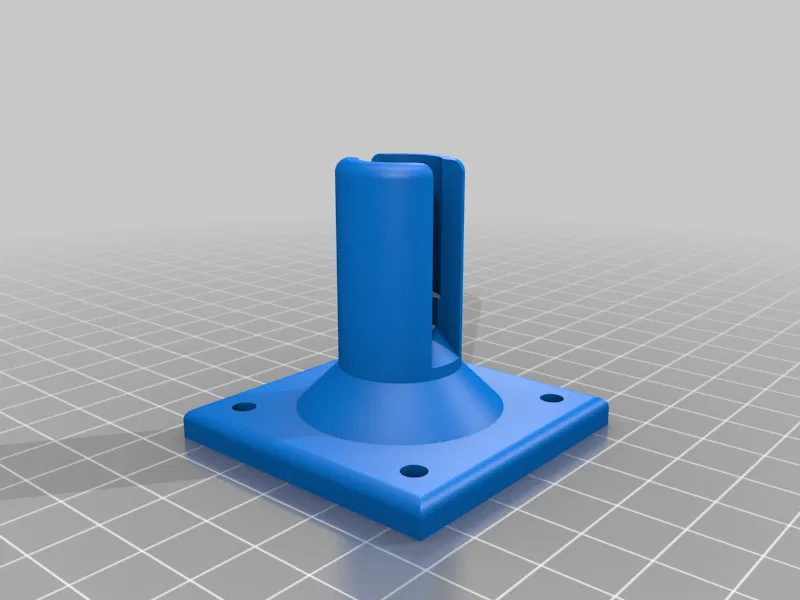

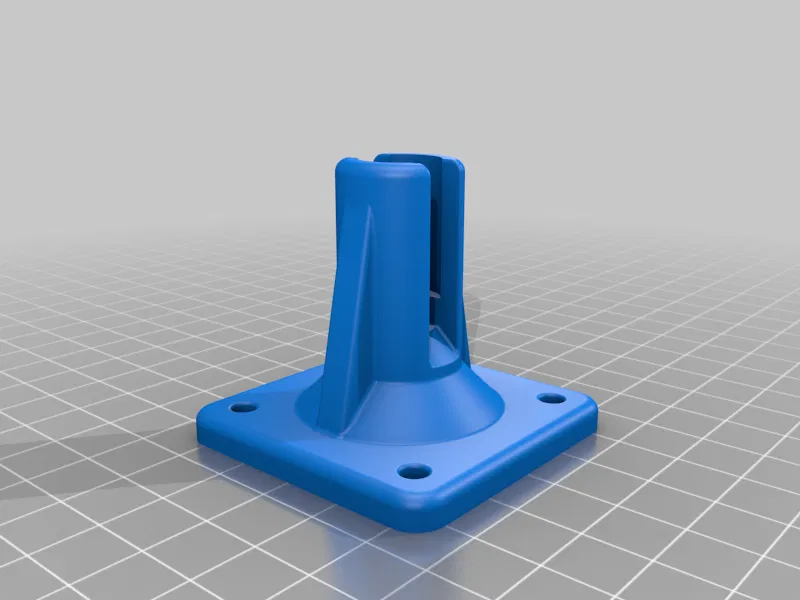

Tôi đã thêm hai phiên bản mới của đế với độ bền tăng dần. Một số có thể cần cấu hình mỏng của phiên bản gốc và v2 để lọt vào không gian chật hẹp, trong khi v3 bổ sung thêm khá nhiều độ cứng cho những người có thể đặt nhiều lực hơn vào vật cố định.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

CR-10S

Bản in nổi (Rafts):

Không

Hỗ trợ in:

Không

Độ phân giải:

0.2

Lòng trong (Infill):

100%

Nhựa in (Filament): Overture PETG Trắng

Ghi chú:

In bằng PETG để có độ bền, nhưng ABS... thứ gì cũng được. PLA có thể hơi giòn nhưng nó sẽ hoạt động. Tôi đã in với 100% infill vì nó sẽ chịu một chút áp lực.
