Giá đỡ màn hình Bigtreetech HDMI5 cho Voron 2.4

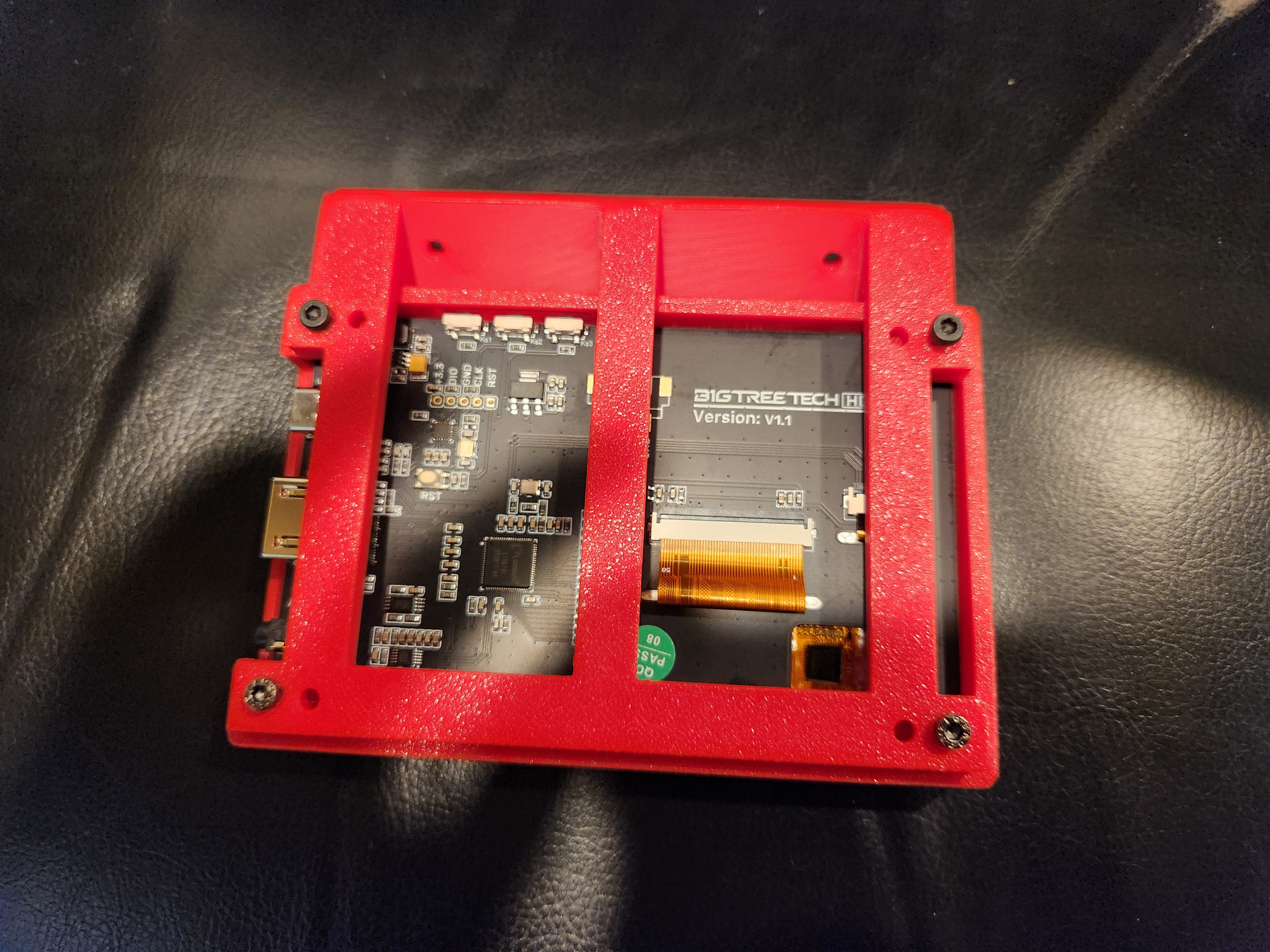

Tôi đã tạo giá đỡ màn hình này cho chiếc Voron 2.4 350 của mình. Tôi đã in một giá đỡ màn hình khác trên đây, nhưng chất lượng thực sự không như tôi mong đợi với chiếc Voron của mình. Nó trông hay đấy nhưng tôi không thể sử dụng nó do các lỗ bắt vít bị lệch hoặc không có. Đây chỉ là một giá đỡ đơn giản cho màn hình mà tôi đã tạo trong Fusion360. Nếu ai đó muốn làm cho nó trông hay hơn với tất cả các hình lục giác che đi khoảng trống giữa màn hình và mặt dưới của máy in, tôi đã tạo nó với các vị trí cho 4 ốc định nhiệt để có thể gắn vào giá đỡ. Tôi cũng đã tải lên các tệp STEP và F3d nếu ai đó muốn sửa đổi nó vì bất kỳ lý do gì.

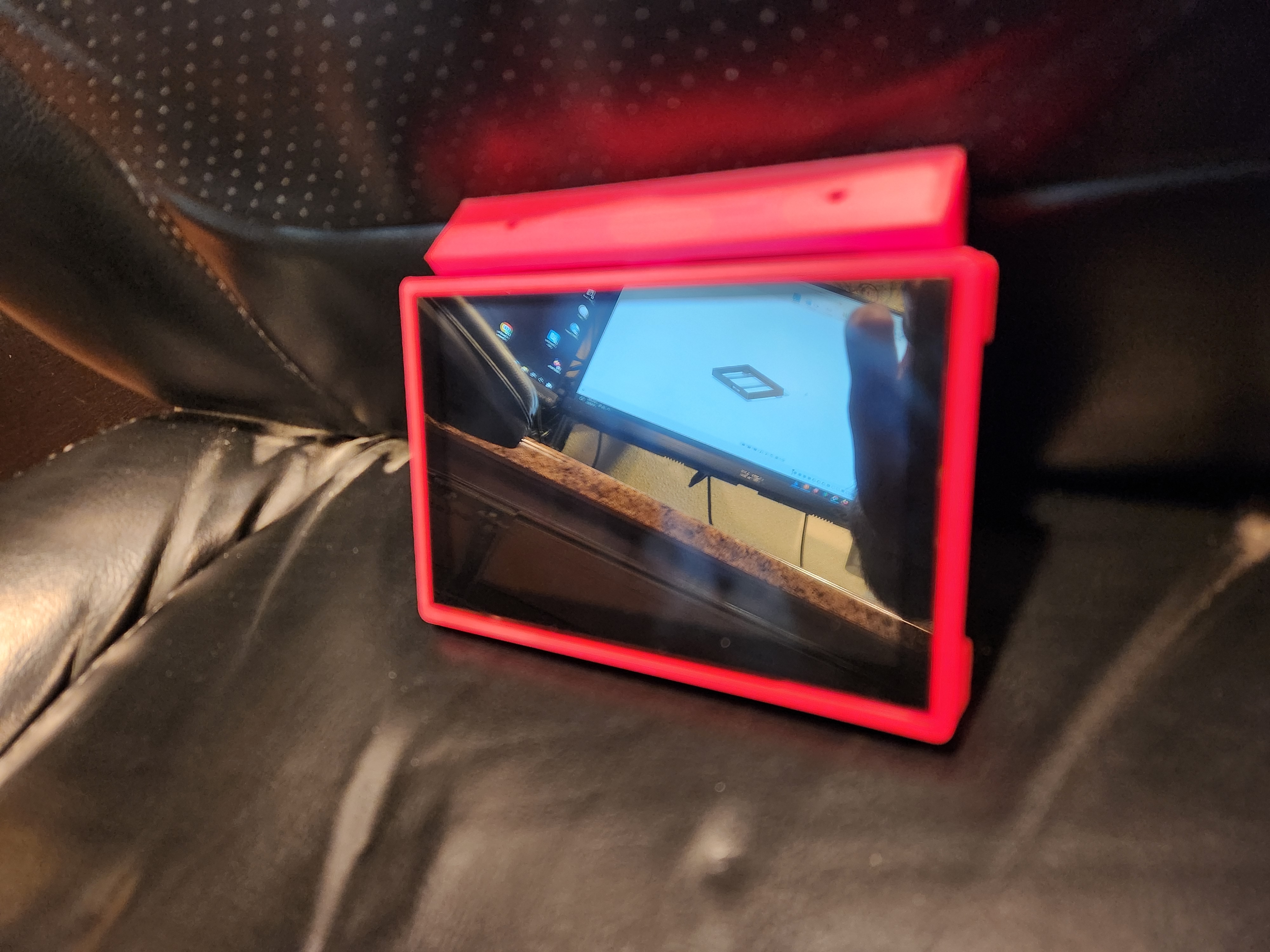

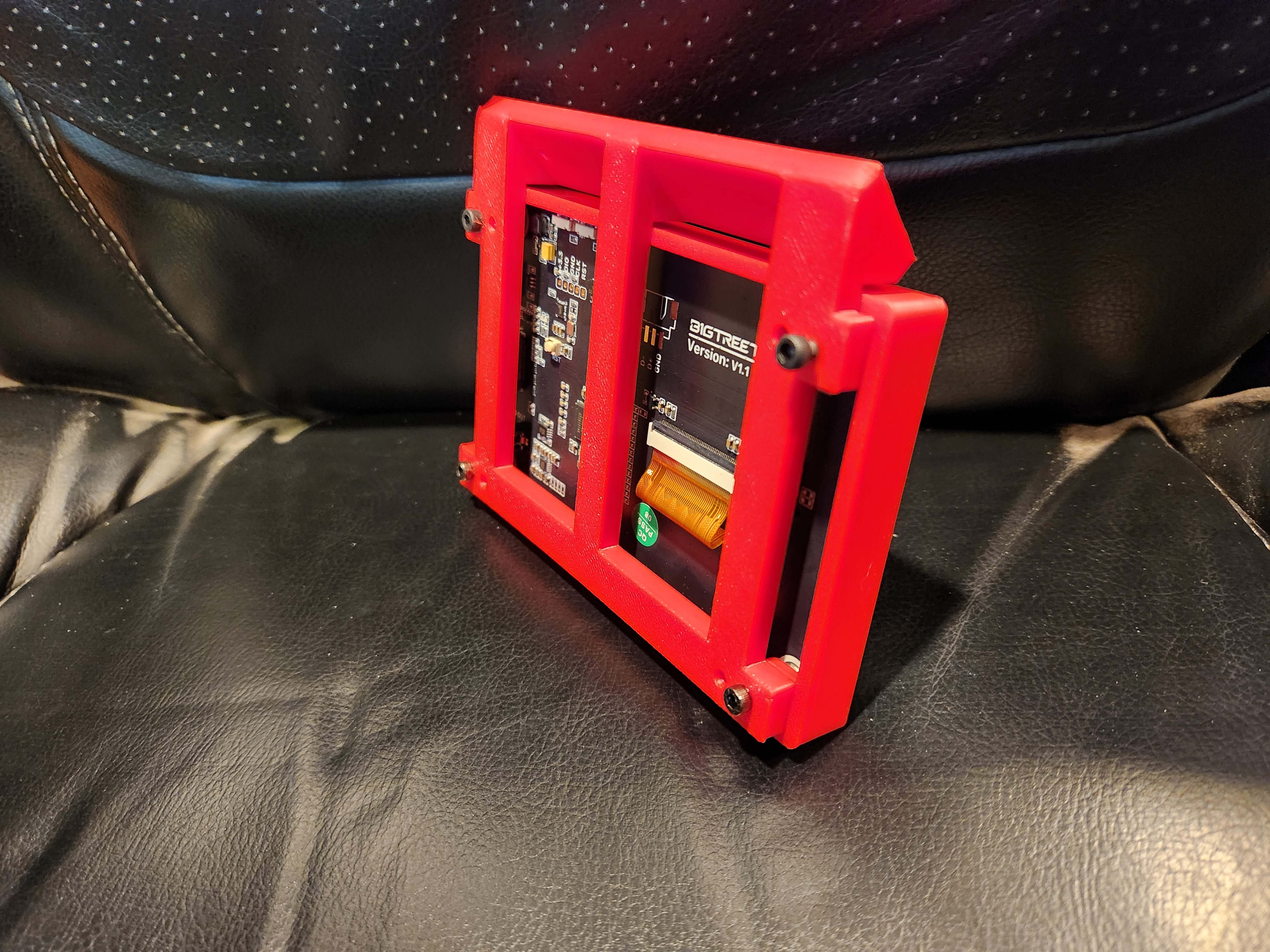

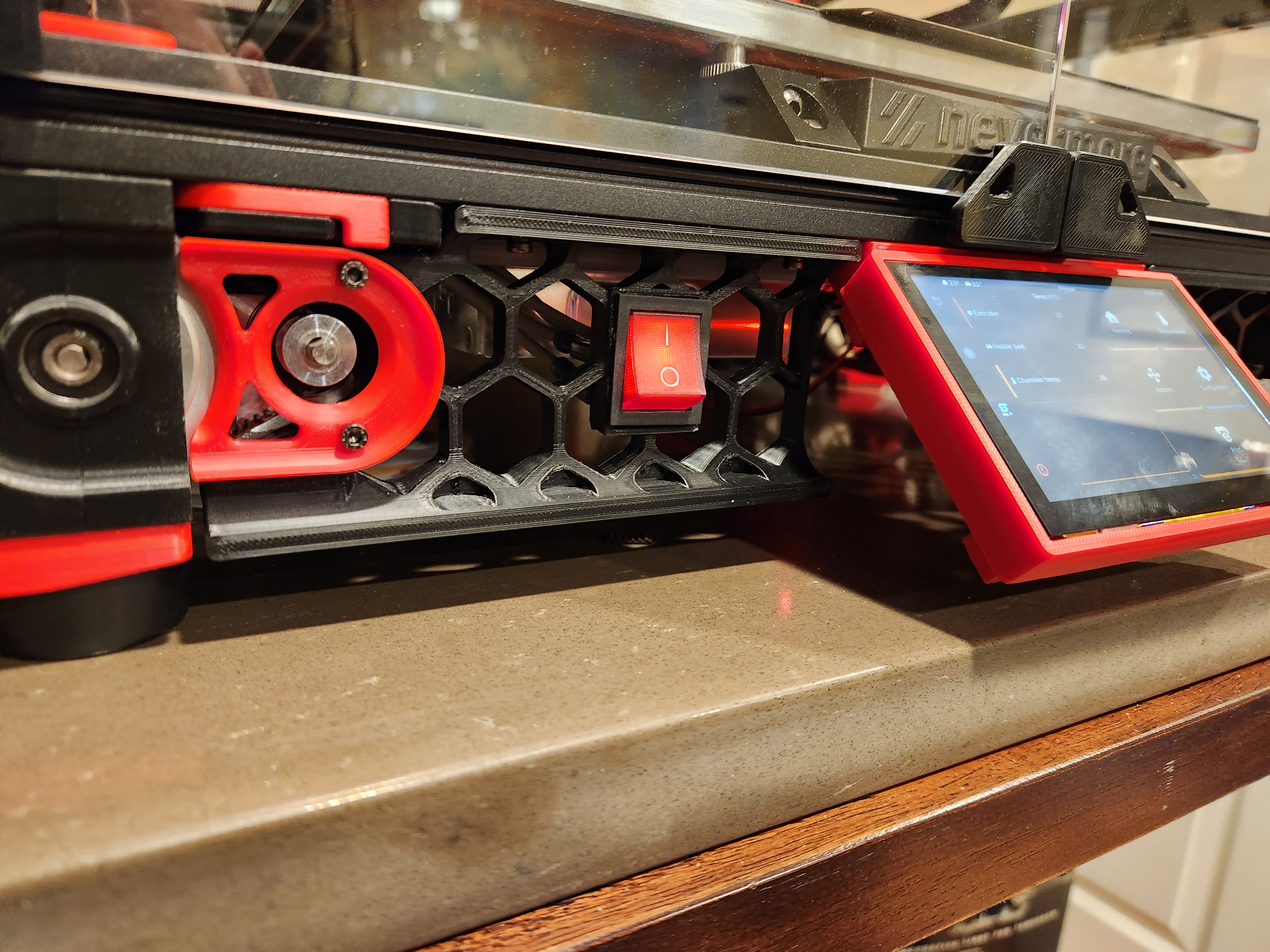

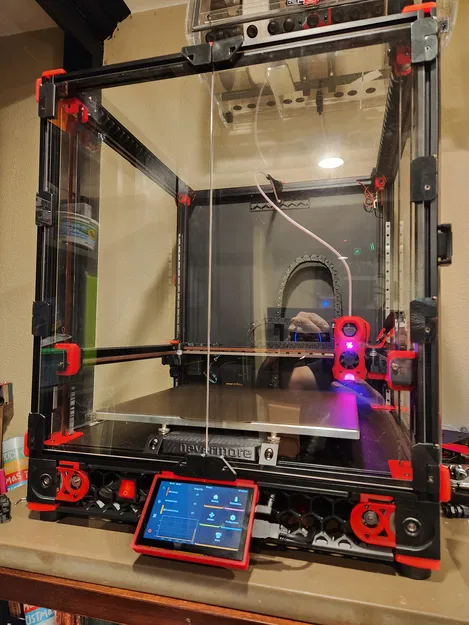

Giá đỡ này là giá đỡ 45 độ cho Voron 2.4 và có lẽ cả Trident, phù hợp với màn hình BTT HDMI5.

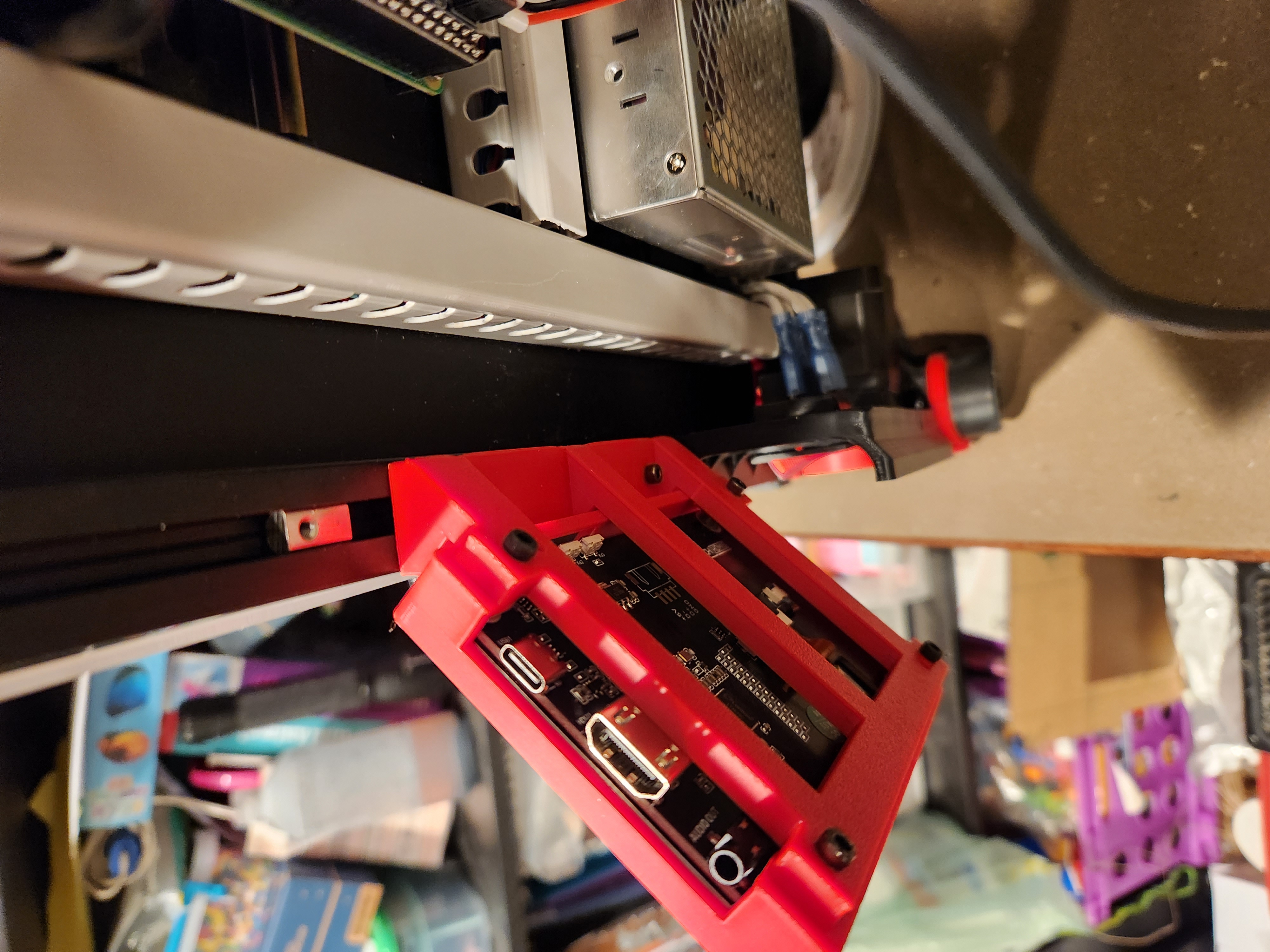

Danh sách vật liệu (BOM) gồm 6 vít M3x12 và 2 đai ốc T để gắn vào thanh ray.

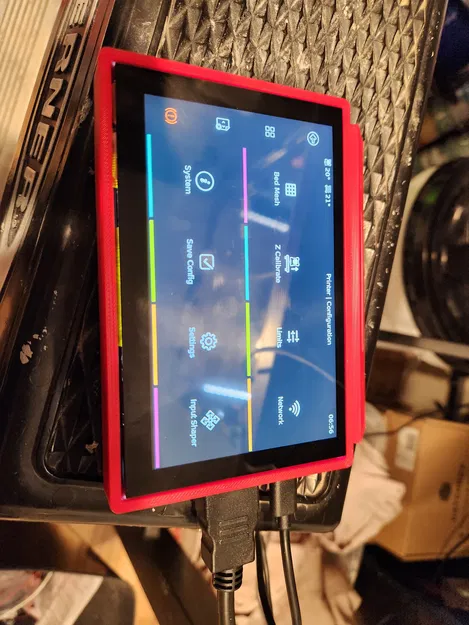

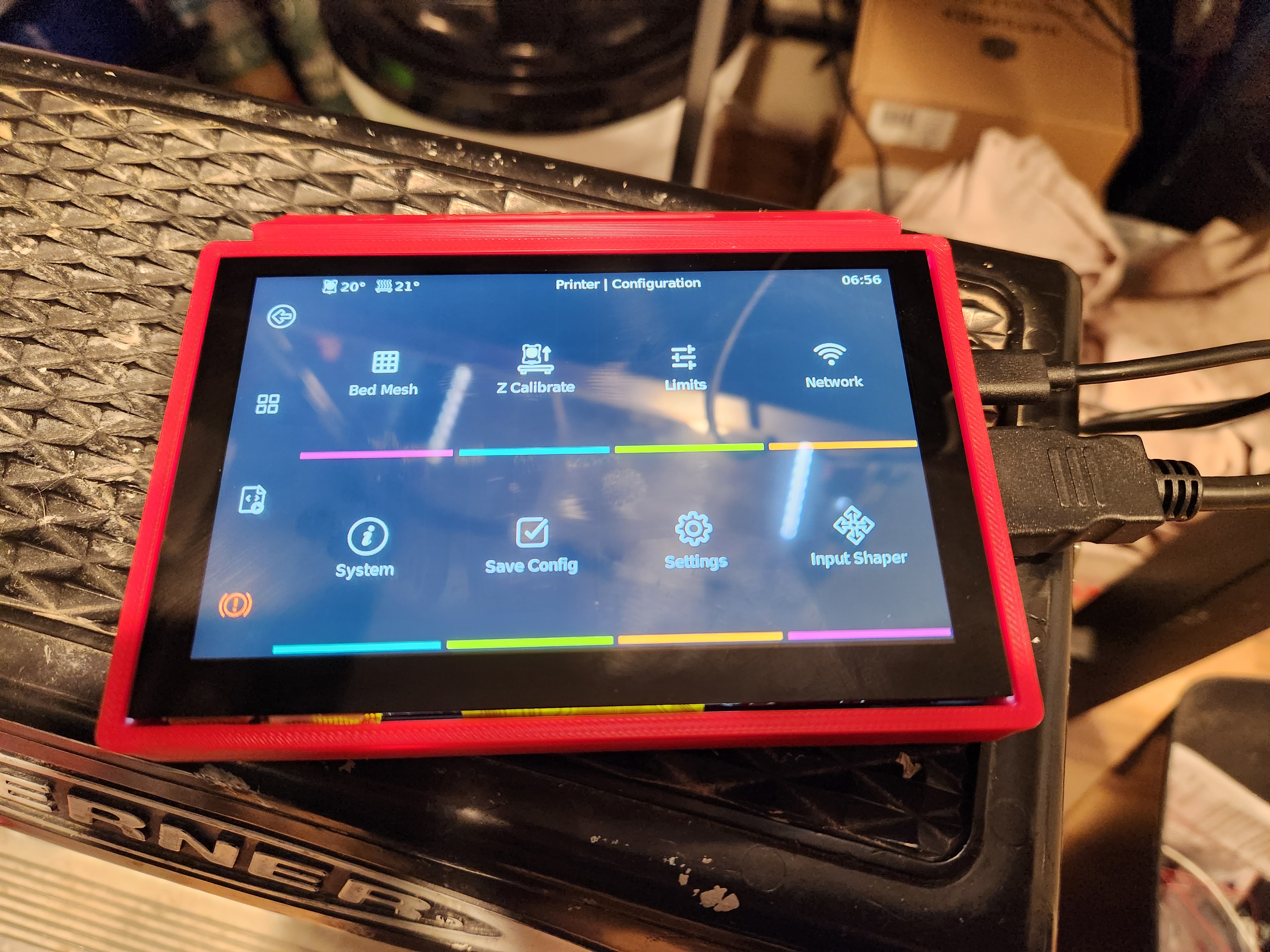

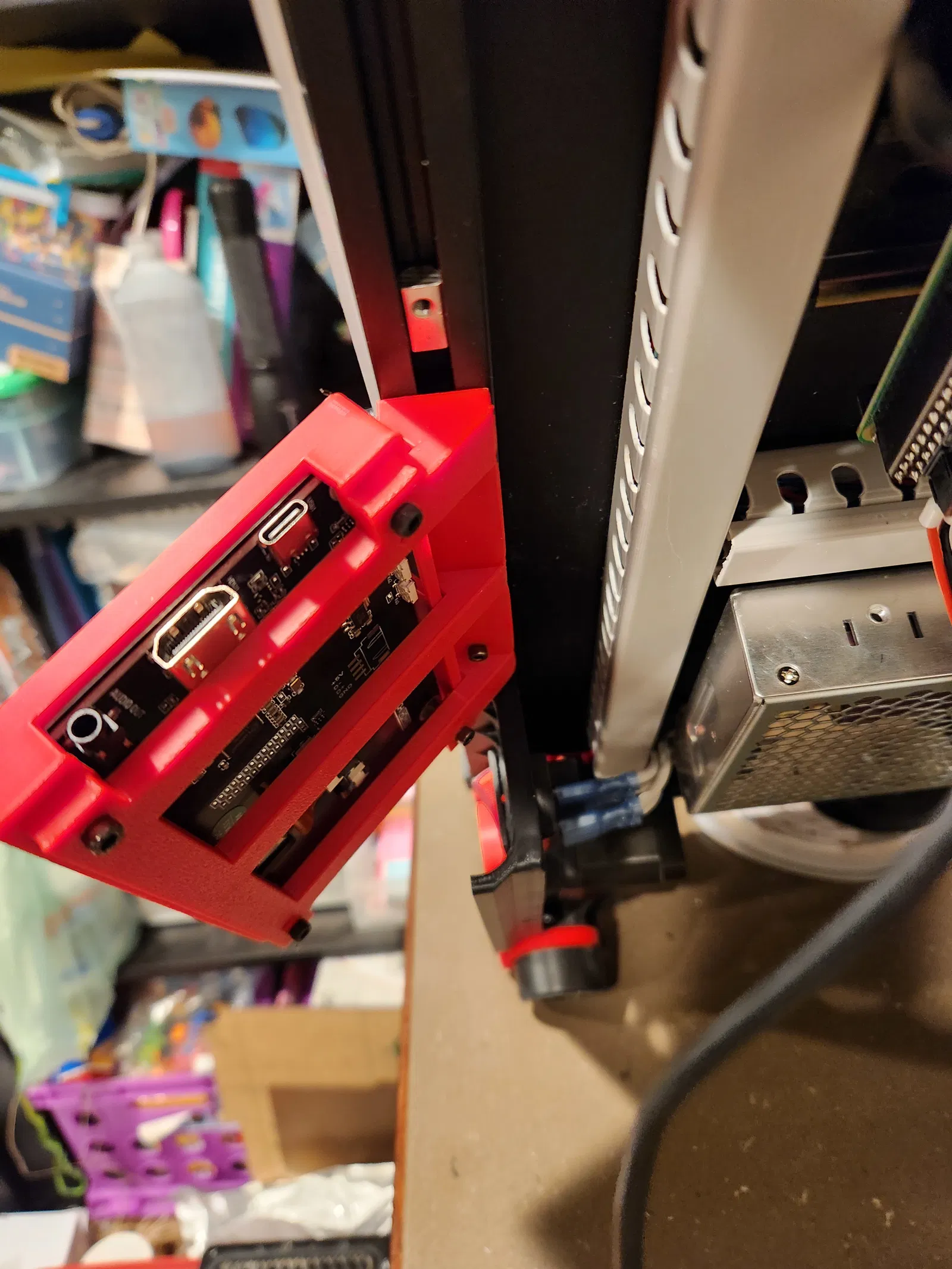

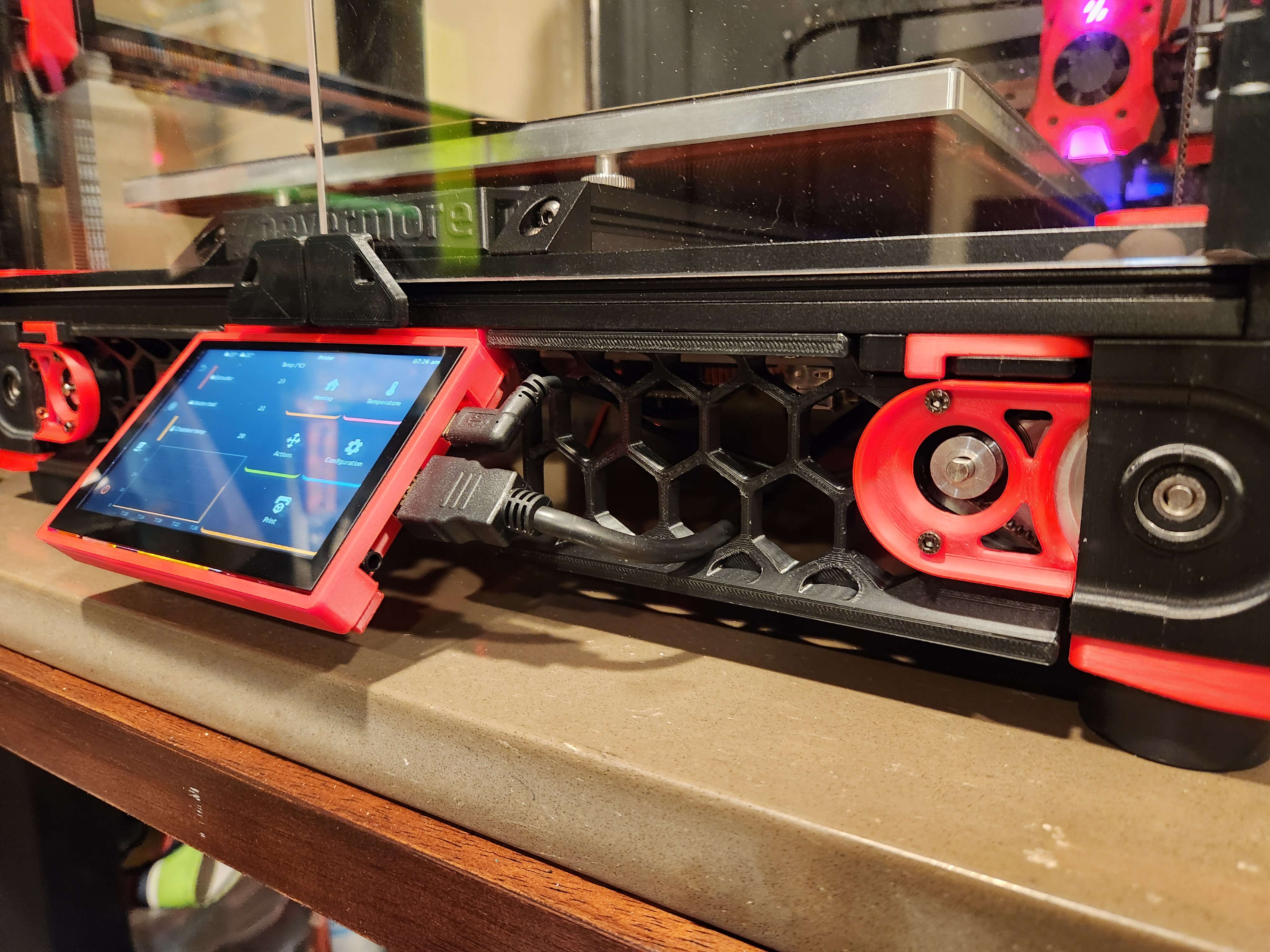

Hãy đảm bảo bạn đã cài đặt hướng và độ sáng màn hình trước khi lắp vì sẽ rất khó thay đổi sau này. Giả sử cáp của bạn đi ra phía bên phải, các nút sẽ nằm phía sau thanh ray. Nó cũng có thể đảo ngược nếu bạn muốn cáp của mình đi ra phía bên trái và có thể truy cập các nút.
