Giá Đỡ Cuộn Dây Vòng Bi Prusa Mini 45°

Tác giả Kytor

Lượt tải
92
Lượt thích
26
Lượt coi
889
Bản remix
1

File 8 15,2 MB

  • 45_Stand_Roller_1766370744.STLSTL · 21,6 KB
  • 45_Stand_Plate_1766370745.STLSTL · 48,1 KB
  • 45_Stand_Washer_1766370746.STLSTL · 32,9 KB
  • 45_Stand_1766370747.STLSTL · 47,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

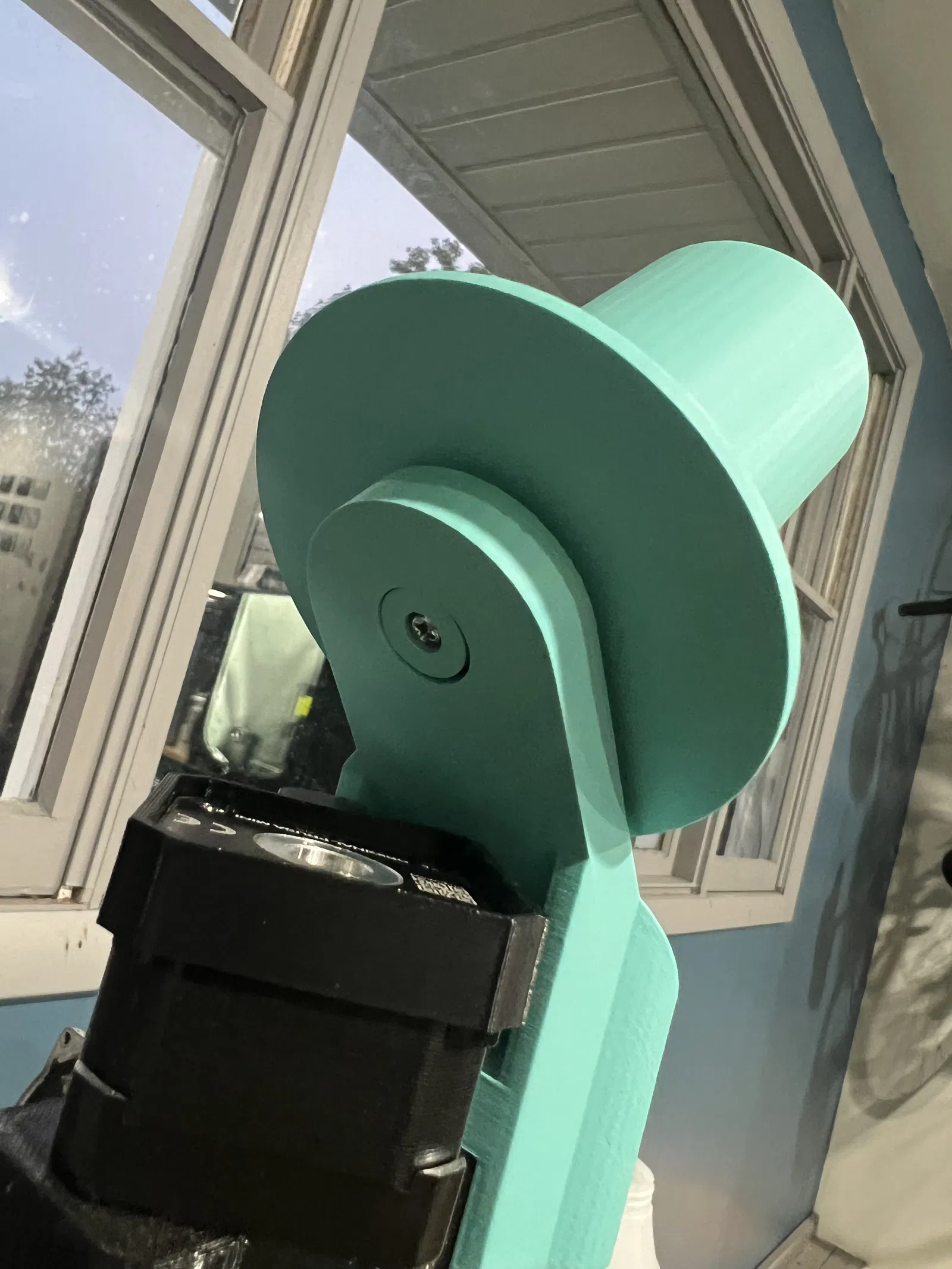

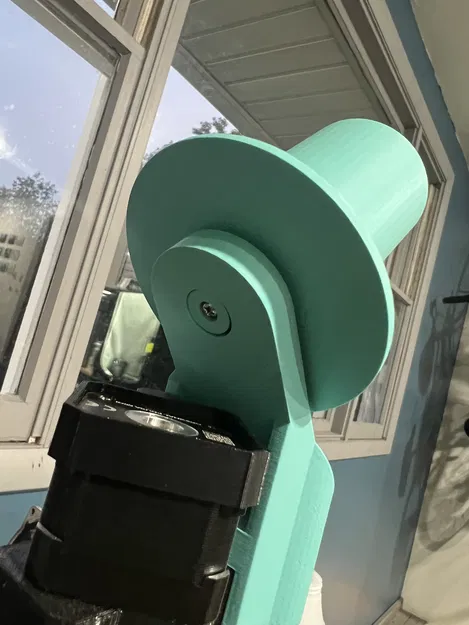

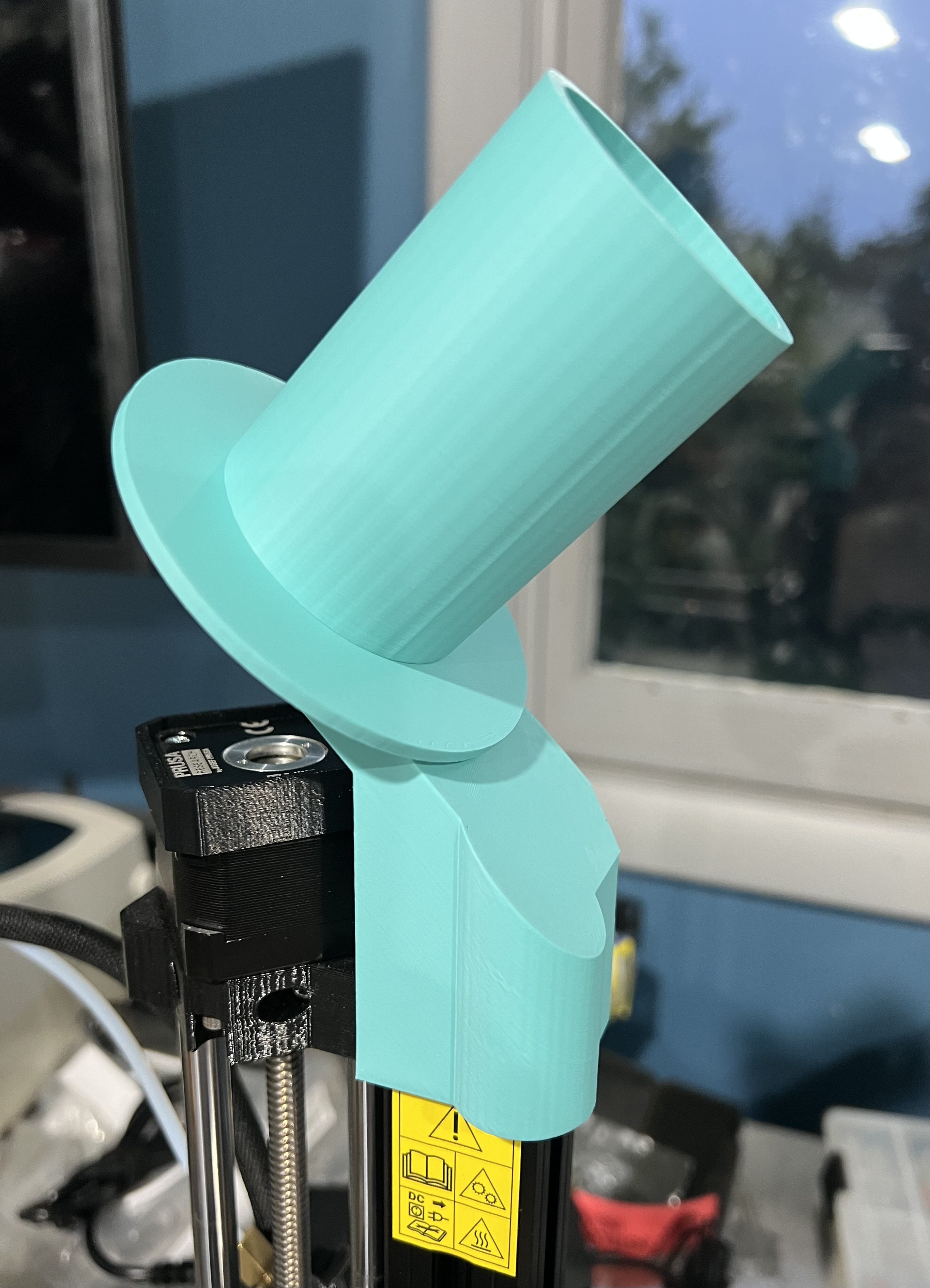

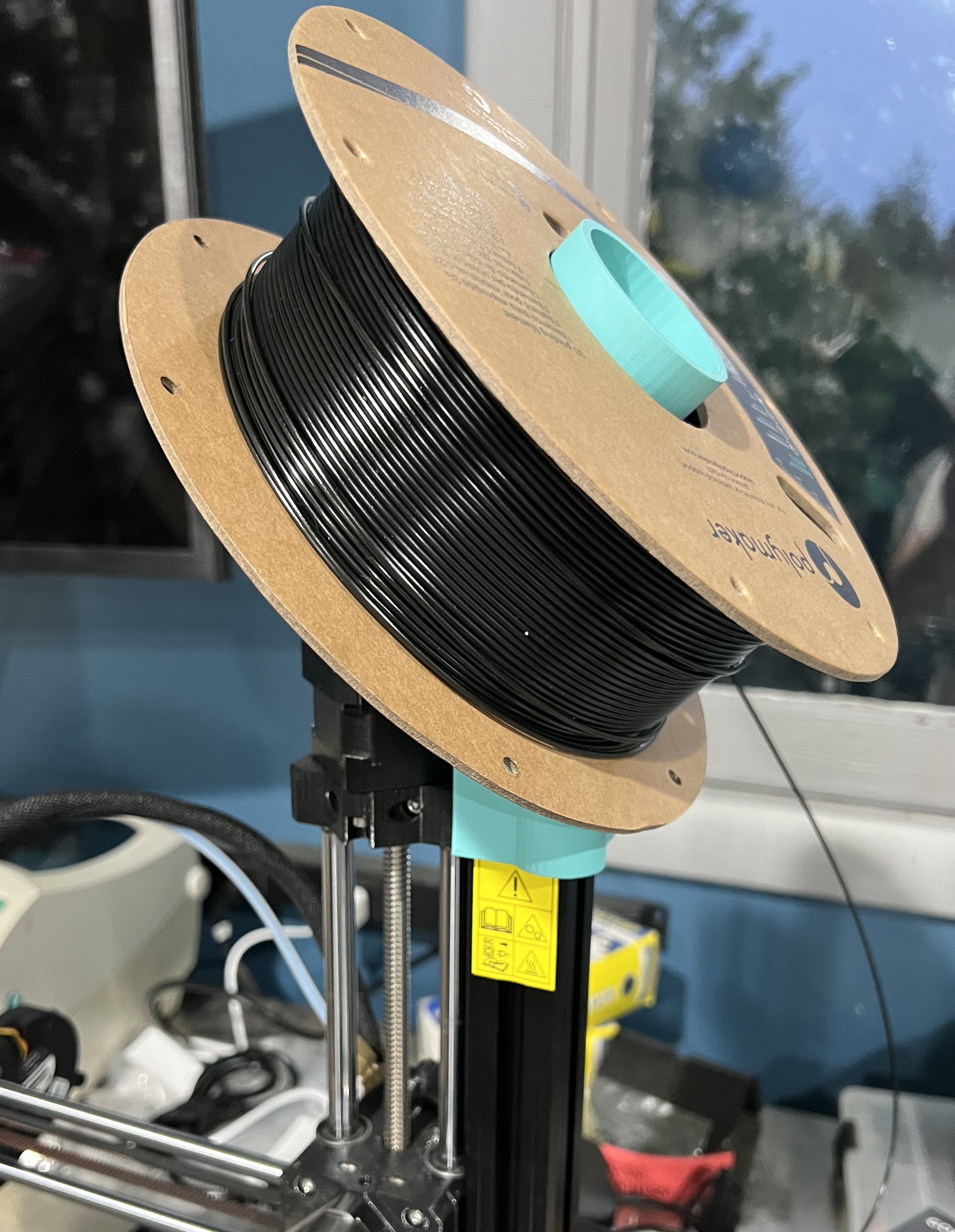

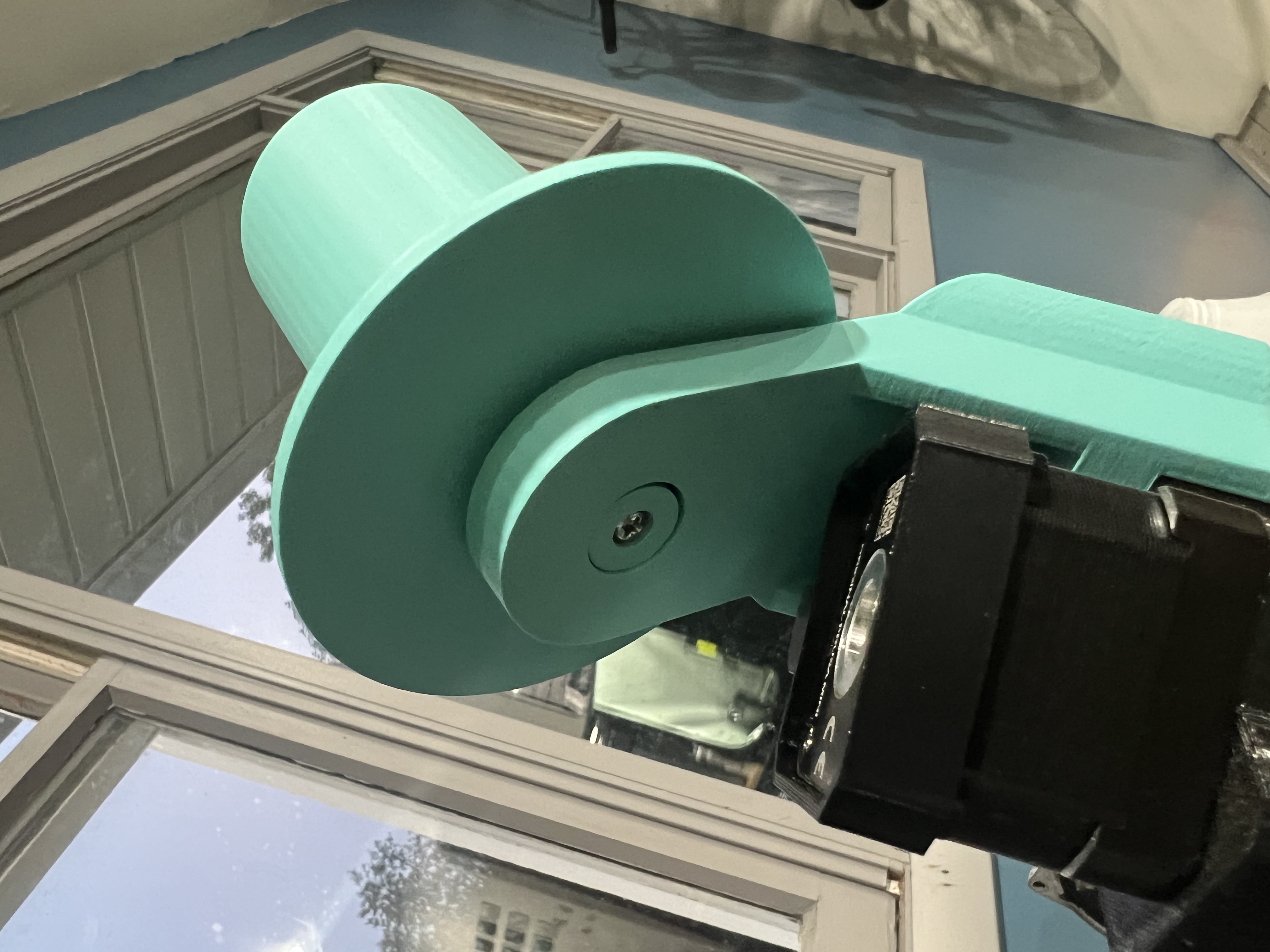

Giá đỡ cuộn dây có vòng bi, giảm diện tích máy in, được thiết kế để giảm thiểu rung lắc bằng cách định vị cuộn dây tóc phía trên trọng tâm trục Z. Điều này sẽ tiết kiệm không gian bàn và tăng độ ổn định. Thiết kế này tích hợp vòng bi để hoạt động quay trơn tru, ma sát thấp. Vòng bi có độ khít và có thể được ép vào bằng một máy ép hàm mềm. Đai ốc vặn được lắp vào con lăn. Danh sách linh kiện: * Vòng bi 608-2RS

  • Vít đầu pan M3x16

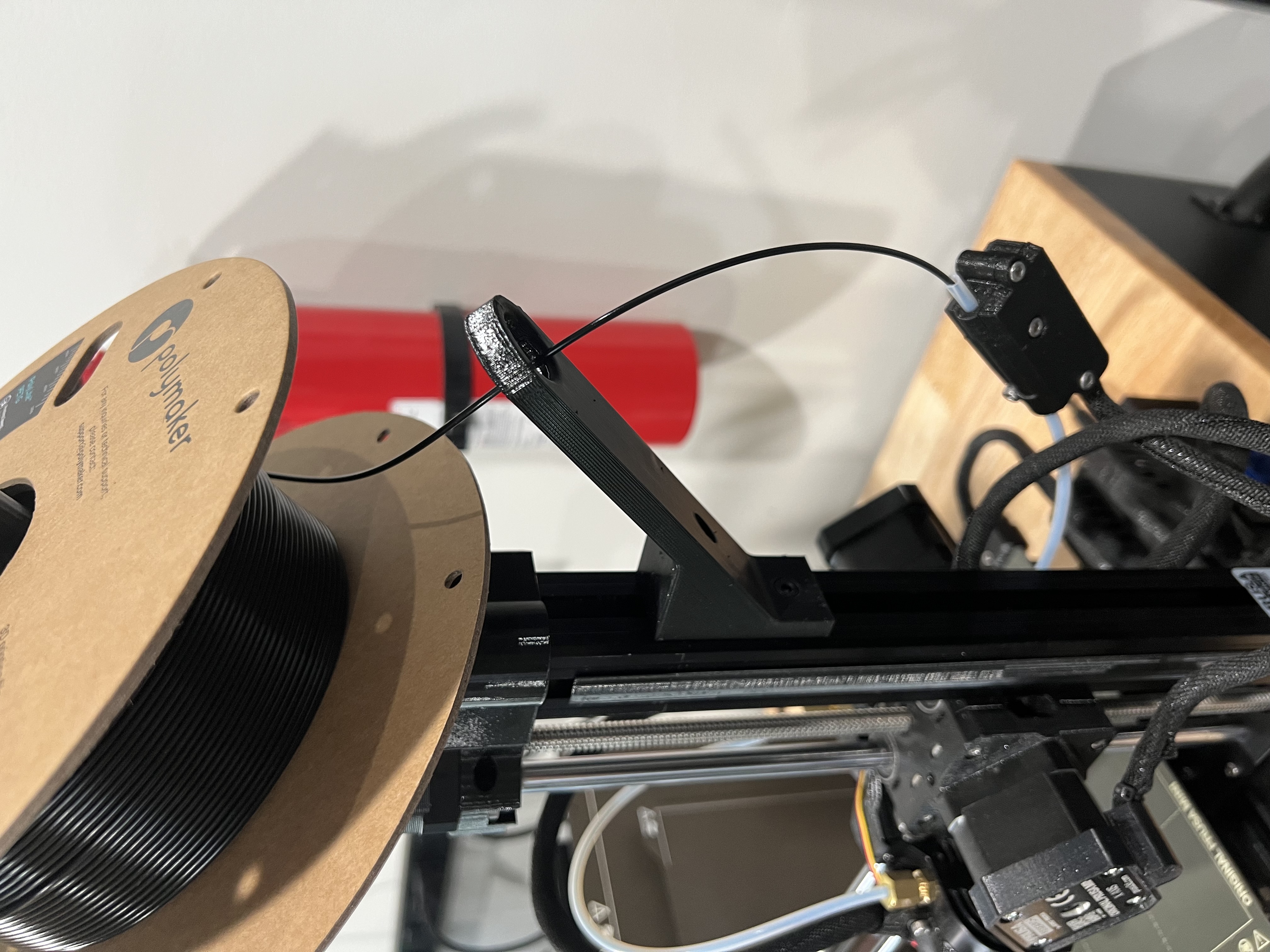

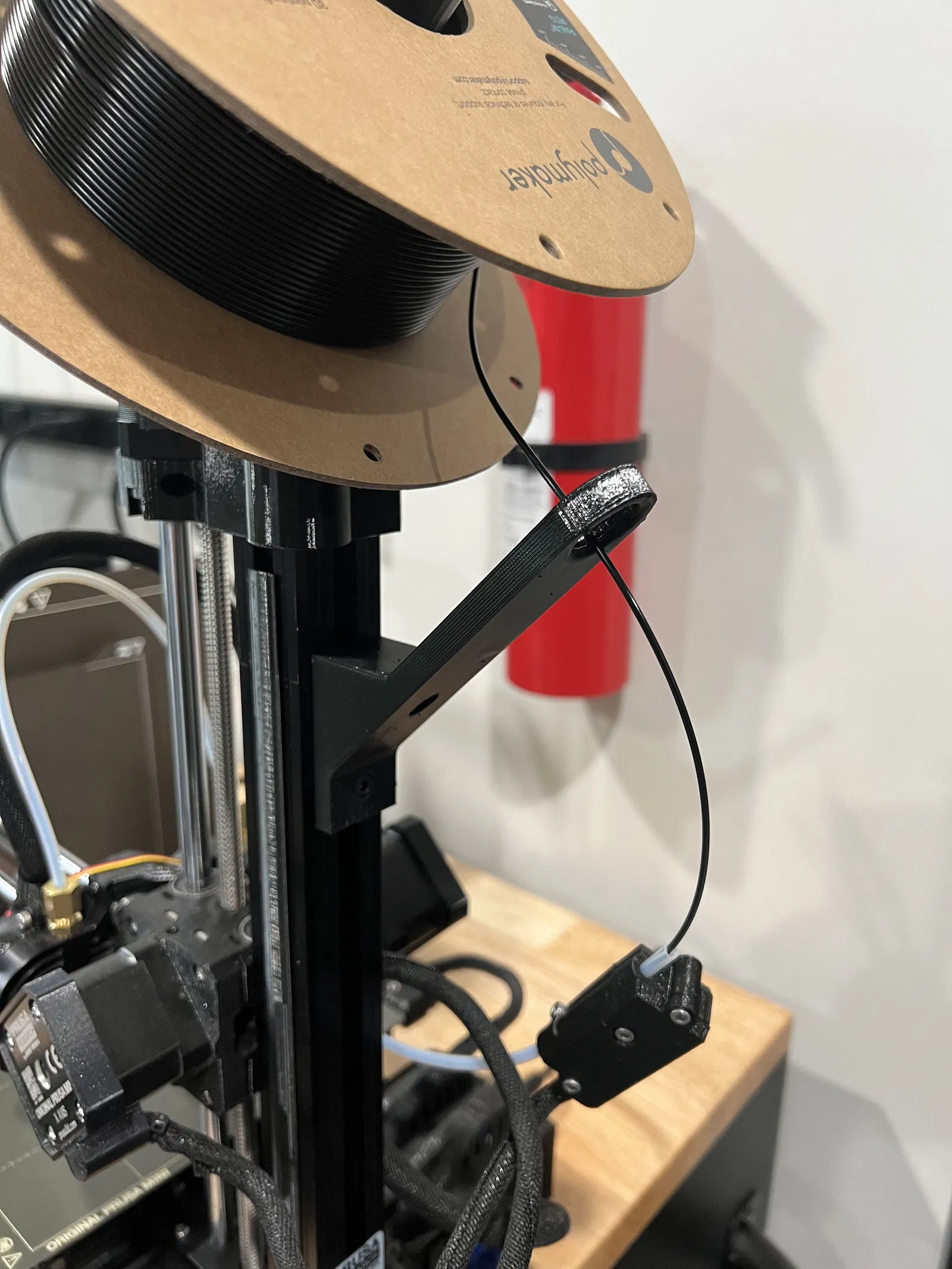

  • Đai ốc vặn nhiệt M3x8x5 Hướng dẫn Standoff: Có thể lắp một hướng dẫn cho một số cuộn dây có thể bị kẹt, điều này sẽ yêu cầu phần cứng sau: * (2) Vít đầu socket M4x10
  • (2) T-Nut M4 Có hai kiểu hướng dẫn, rev0 chìa ra bên cạnh, và trong một số trường hợp, cuộn dây có thể hoạt động như một bánh đà và trở nên hơi quá đà trong quá trình cấp. Rev1 được thêm vào để giải quyết vấn đề này bằng cách cấp dây tóc về phía sau. Rev1 sẽ in trên khay Mini với skirt tắt, tham khảo tệp 3mf. Các chi tiết khác: Lấy cảm hứng từ: https://www.printables.com/model/383327 Khuyến nghị hỗ trợ trục Z: https://www.printables.com/model/360734

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfgcodestl
Số file mô hình
8
Tổng dung lượng
15,2 MB
File lớn nhất
14,7 MB
