Nút Vai Tùy Chỉnh Kiểu Mái Chèo GPi Case

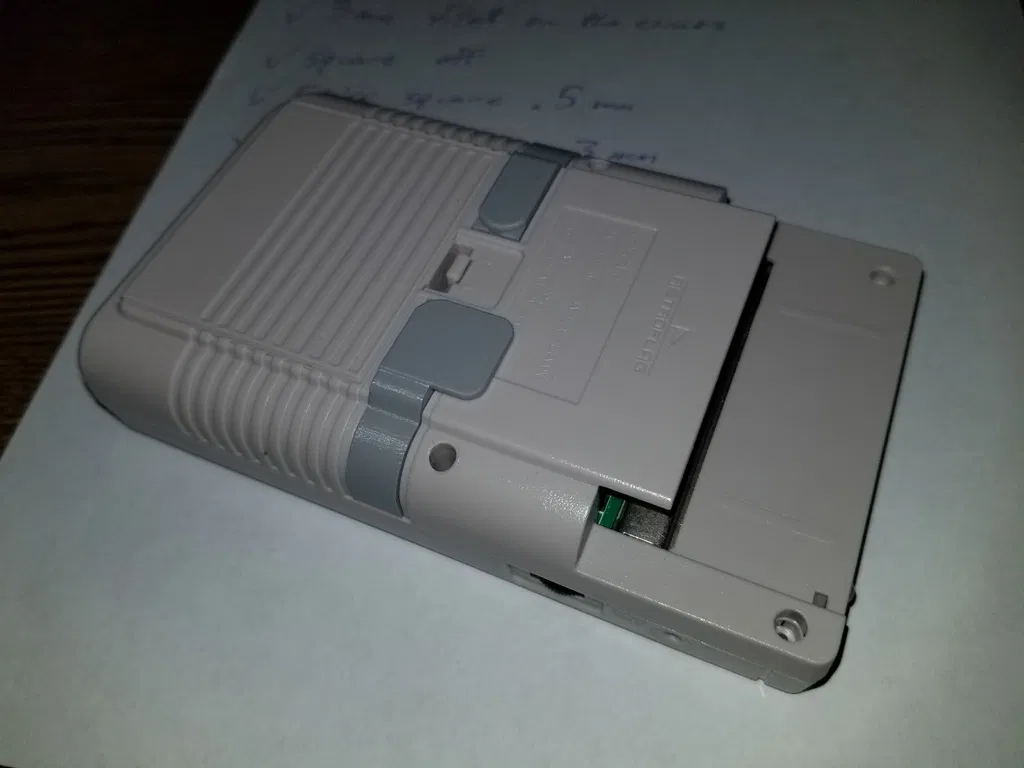

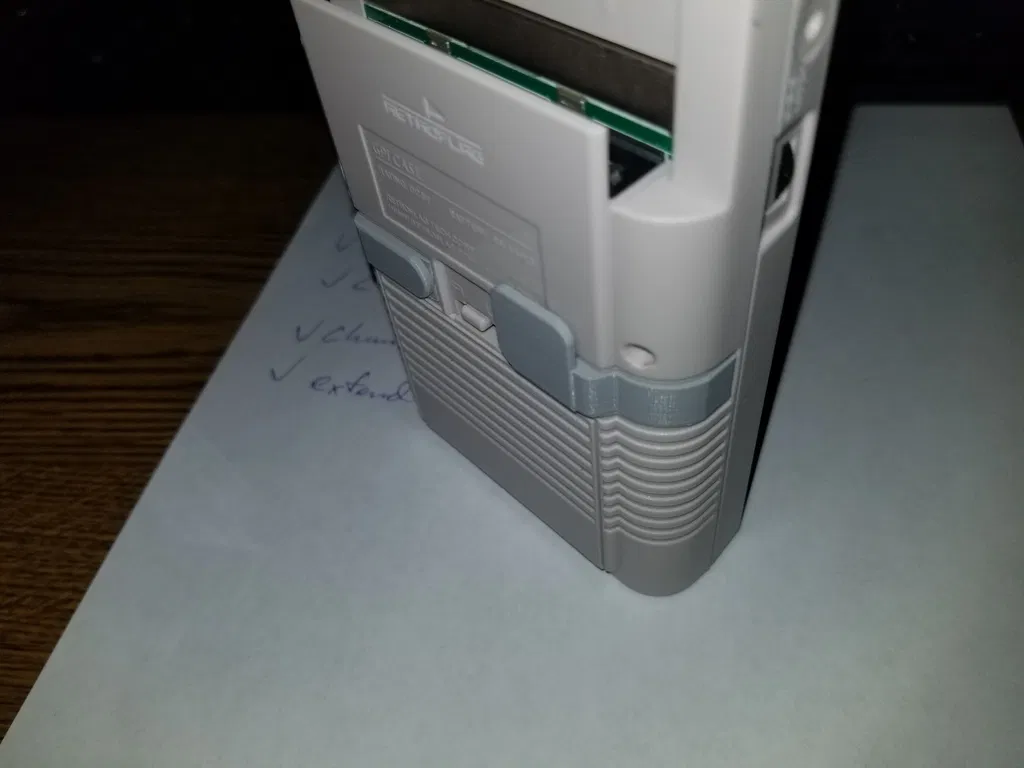

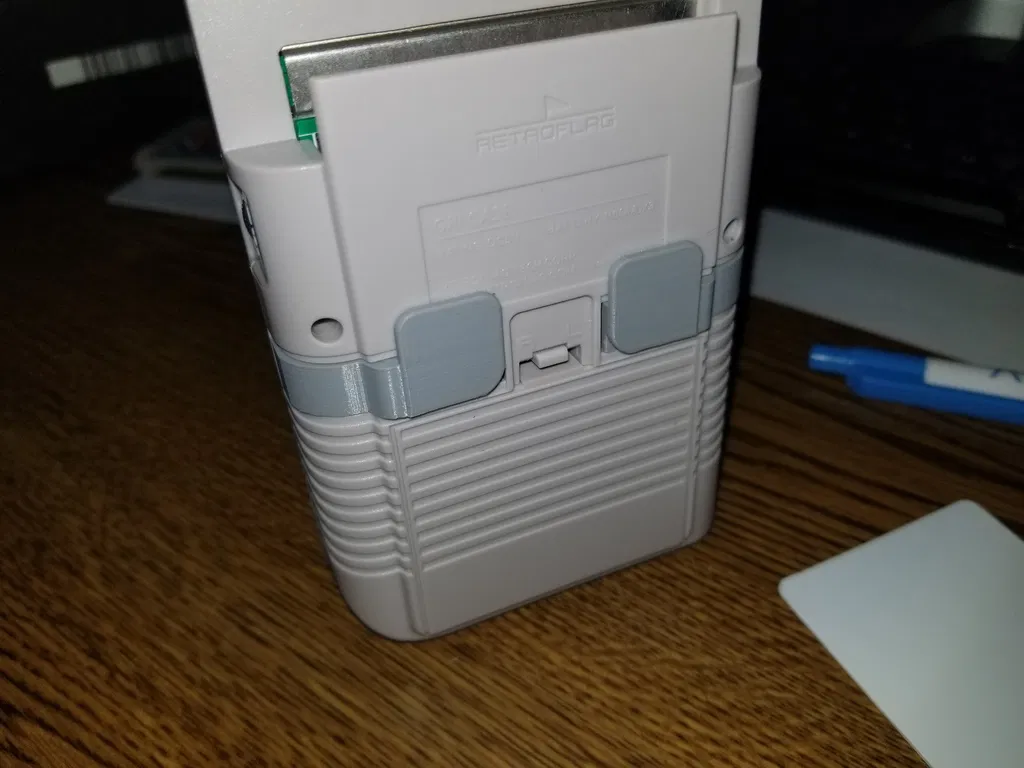

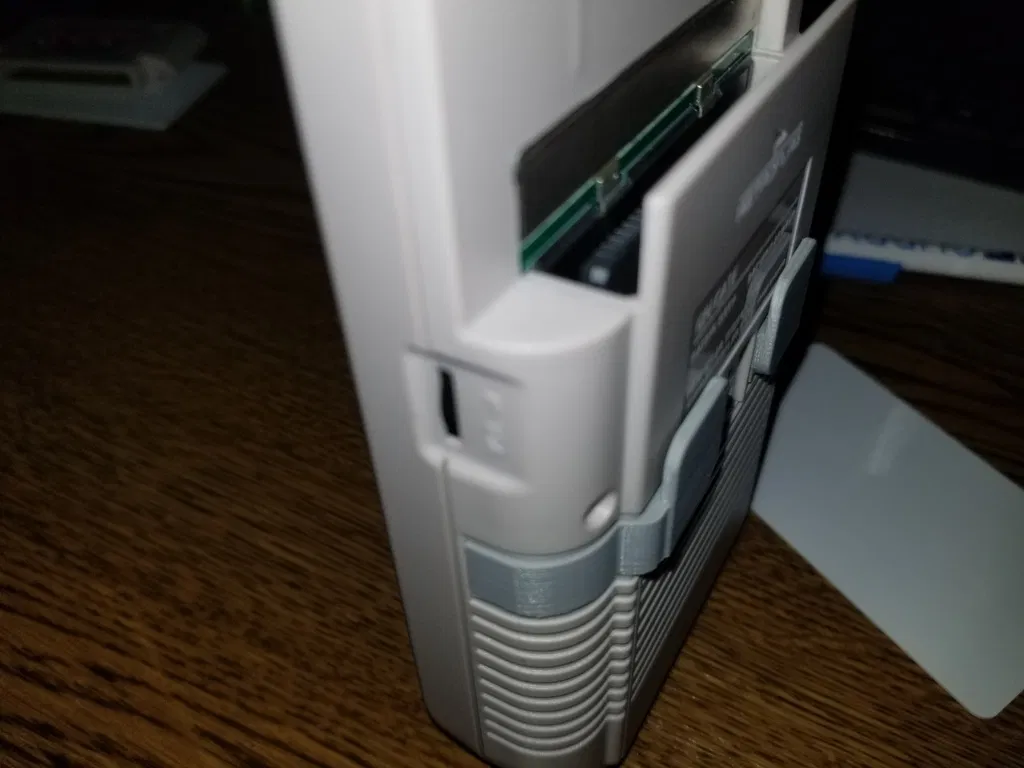

Đây là phiên bản nút vai dạng mái chèo vuông như một phần của loạt nút tùy chỉnh của tôi cho vỏ GPi. Bản thiết kế này thay thế các nút L và R ở mặt sau của vỏ bằng một mái chèo hơi nhô ra để thoải mái hơn cho bàn tay lớn hơn.

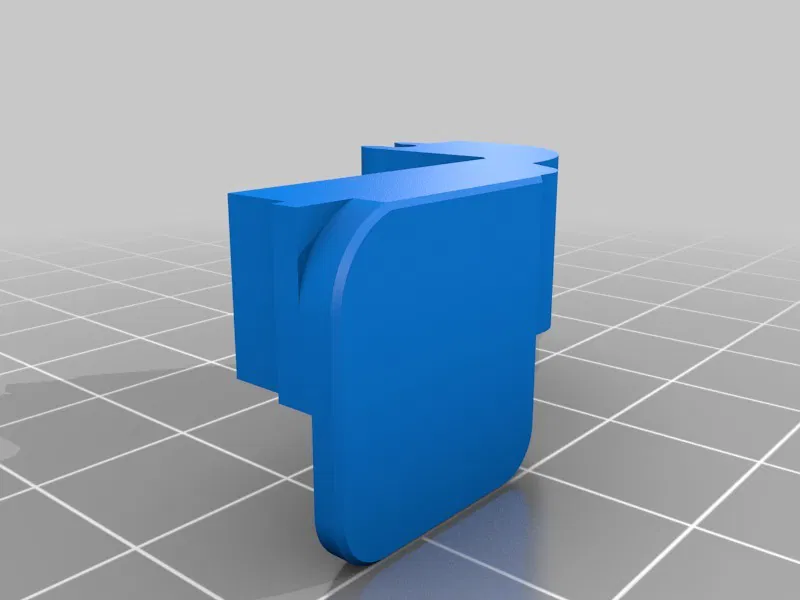

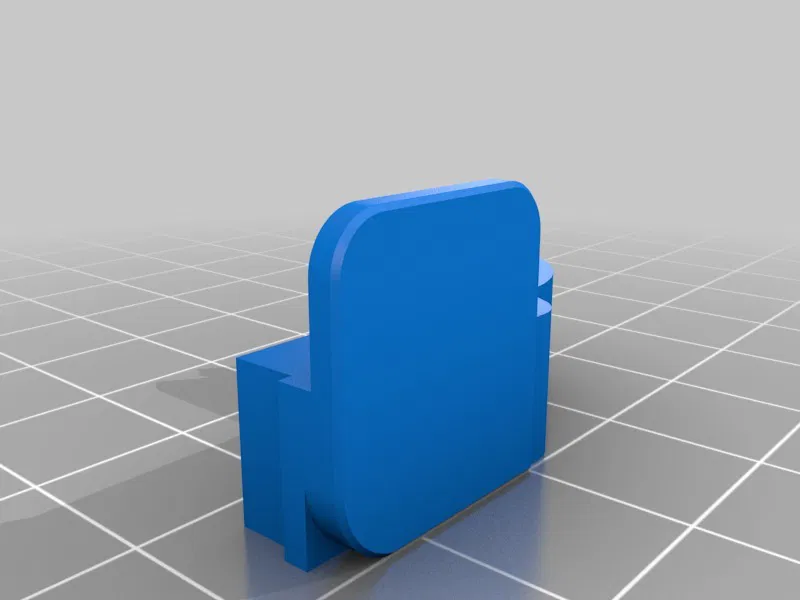

Thiết kế này có mô hình L và R riêng biệt, cả hai đều được bao gồm ở trên, cũng như chốt được dán vào khe của nút. Tôi đã thiết kế nó như một bộ phận thay thế trực tiếp, tháo các nút vai cũ ra, dán chốt vào khe trên nút, và lắp các nút mới vào sau khi keo khô. Nếu có vẻ như điều này không tự giải thích được, tôi có thể làm một video và đăng lên YouTube vào một lúc nào đó.

Giống như các mục trước của tôi, tôi vẫn không phải là chuyên gia về Fusion 360. Tôi cảm thấy mình đã khá hơn một chút nhưng đây vẫn chưa phải là một thiết kế hoàn hảo theo ý kiến của tôi.

Xem các nút vai cơ bản tại đây: https://www.thingiverse.com/thing:3807938

Nếu bạn kết thúc bằng việc bán thiết kế này hoặc một bản sửa đổi của nó, xin đừng quên tôi nhé lol, tôi không thể bắt bạn trả tiền cho tôi nhưng chưa ai khác quyết định làm điều này nên tôi là người duy nhất quan tâm đến việc làm điều đó cho đến nay. Nếu bạn muốn sử dụng điều này cho bản thân thì cứ tự nhiên, đó là lý do tôi đăng nó ở đây, tôi đã hưởng lợi từ rất nhiều nỗ lực của người khác trong không gian Pi nên thật tự nhiên khi muốn đóng góp lại theo những cách hạn chế mà tôi có thể. Điều đó nói rằng, tôi đã mua những thứ cho nhiều dự án dựa trên Pi là thành quả lao động của người khác. Chúng ta đều là một cộng đồng ở đây, hãy cố gắng đừng vì một chút lợi nhuận mà làm hại lẫn nhau.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

.1

Infill:

30

Filament: Hatchbox PLA Grey

Ghi chú:

Tôi đã làm điều này ở độ phân giải 0,1 mm, 3 lớp tường. Nút được đặt nghiêng và các chốt được đặt đế xuống / đầu nhọn lên trên. Tôi đã sử dụng Hatchbox Grey PLA bằng các cài đặt PLA chung chung nhưng bạn có thể sử dụng bất kỳ loại nhựa nào bạn muốn. Tôi đề xuất in cả hai nút và 4-5 chốt cùng một lúc. Các nút được in nghiêng với phần mái chèo hướng thẳng lên trên nên không cần hỗ trợ. Đừng quên in cả hai mặt, phiên bản thiết kế này có các mô hình khác nhau cho mỗi mặt.

Sau khi in ============

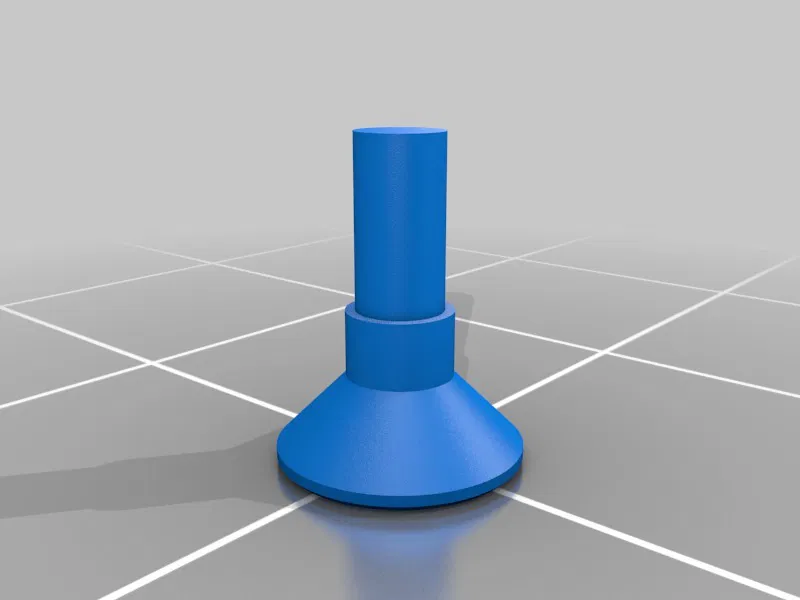

In thêm một vài chốt dự phòng! Sau khi in xong, tôi dùng súng hơi thổi trong vài giây để làm sạch các sợi thừa. Lấy những chốt đẹp nhất và dùng một giọt keo siêu dính nhỏ đặt chốt vào khe và giữ chặt trong vài giây. Nó được thiết kế để thẳng hàng hoàn hảo nhưng tùy thuộc vào việc máy in của bạn có làm tốt ở độ phân giải 0,1 mm hay không, có thể có độ rơ, nếu vậy hãy căn giữa tốt nhất có thể hoặc chà nhám RẤT NHẸ xung quanh toàn bộ đế để vừa vặn.

Tôi đã cố gắng giảm thiểu hiệu ứng chân voi trên các chốt vì đây là một bộ phận rất chính xác. Nó vừa vặn hoàn hảo với tôi mà không bị lung lay. Sẽ có một chút hiệu ứng này trên nút, hãy làm sạch nó bằng dao rọc giấy nhưng tôi đặt mặt đó úp xuống trên mỗi nút của mình để bạn không nhìn thấy nó trừ khi bạn nhìn lên phía dưới nó.
