Giá đỡ màn hình TFT50 cho Creality Ender S1

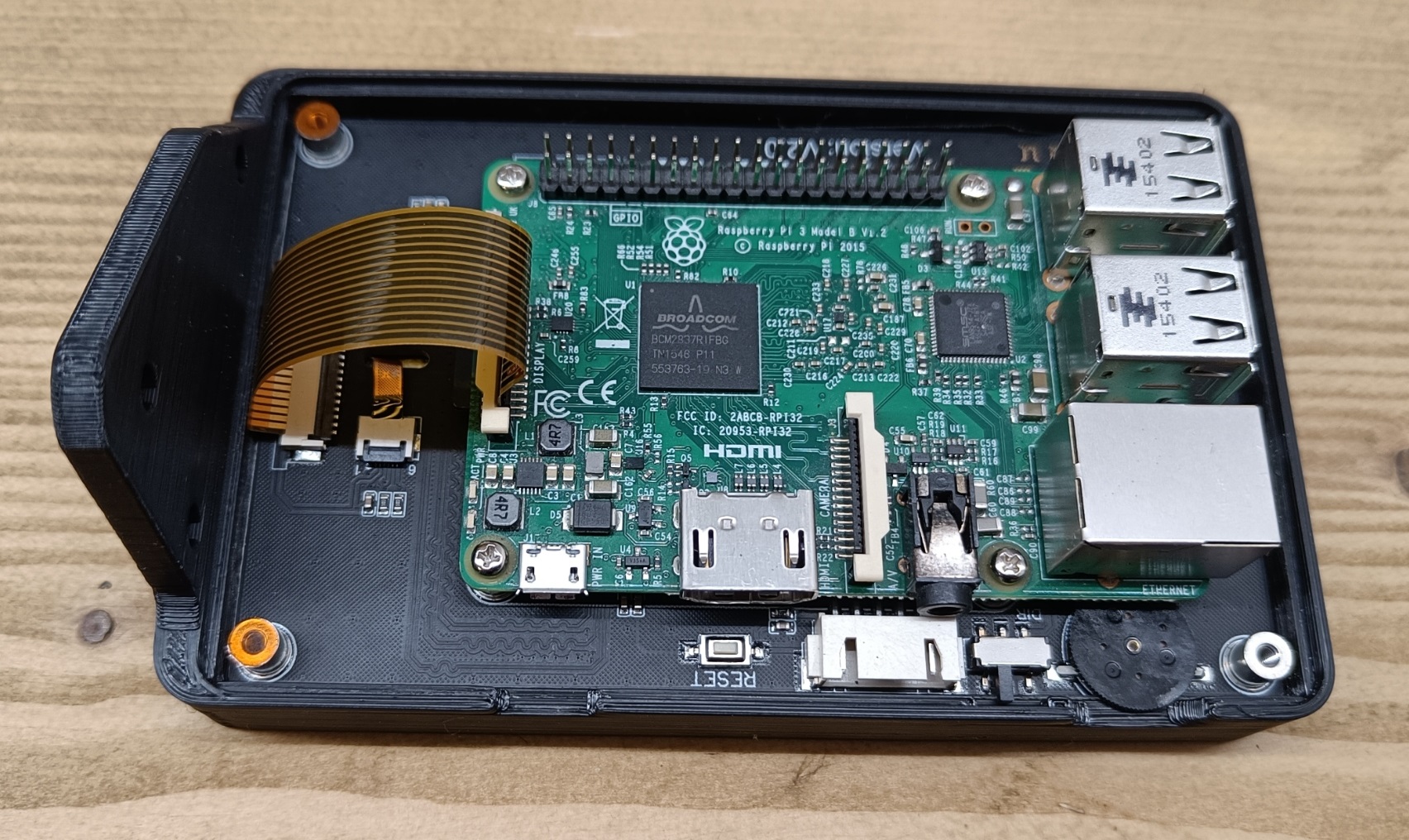

Vỏ che này được thiết kế để chứa màn hình TFT50 với Raspberry Pi 3B được gắn ở mặt sau, và nó có thể dễ dàng gắn vào Creality Ender 3 S1. Để gắn vỏ che, bạn có thể sử dụng các ốc vít nguyên bản của màn hình gốc.

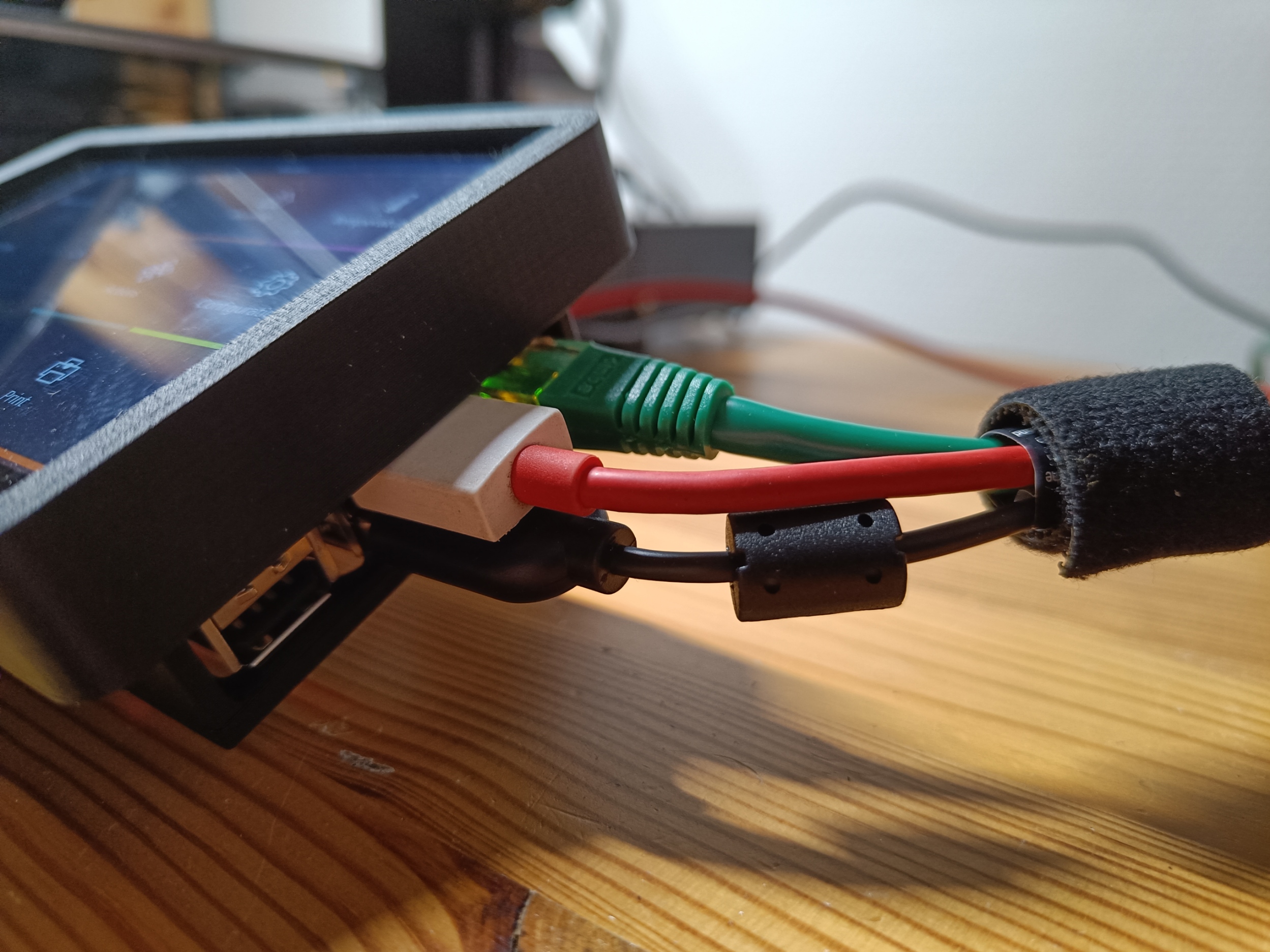

Thiết kế bao gồm ba bộ phận, trong đó bộ phận "màn hình" là quan trọng nhất. Hai bộ phận còn lại dành cho nắp lưng tùy chọn, cung cấp thêm sự bảo vệ cho Raspberry Pi và màn hình. Nắp lưng có các ống thông gió để cho phép luồng không khí và làm mát thích hợp cho Raspberry Pi và màn hình được bao bọc. Ngoài ra còn có một ống lớn hơn cho phép gắn cáp ruy băng vào các cổng GPIO của Raspberry.

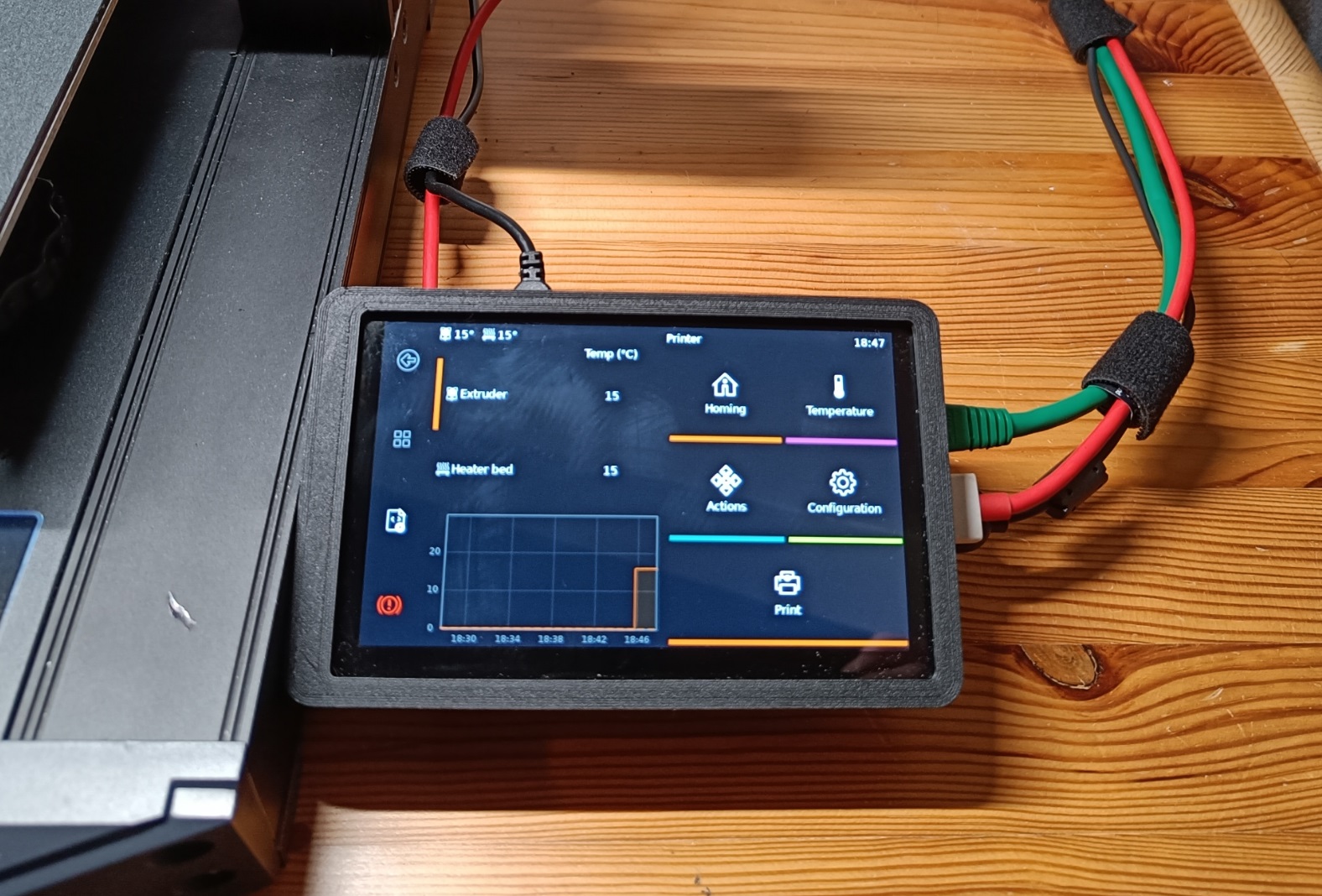

Màn hình Để lắp màn hình, trước tiên chỉ cần gắn bộ phận này vào máy in (như trong ảnh cuối cùng). Sau đó, trượt màn hình vào từ bên dưới. Nó sẽ vừa khít, vì vậy không cần ốc vít hay bất kỳ vật cố định nào khác.

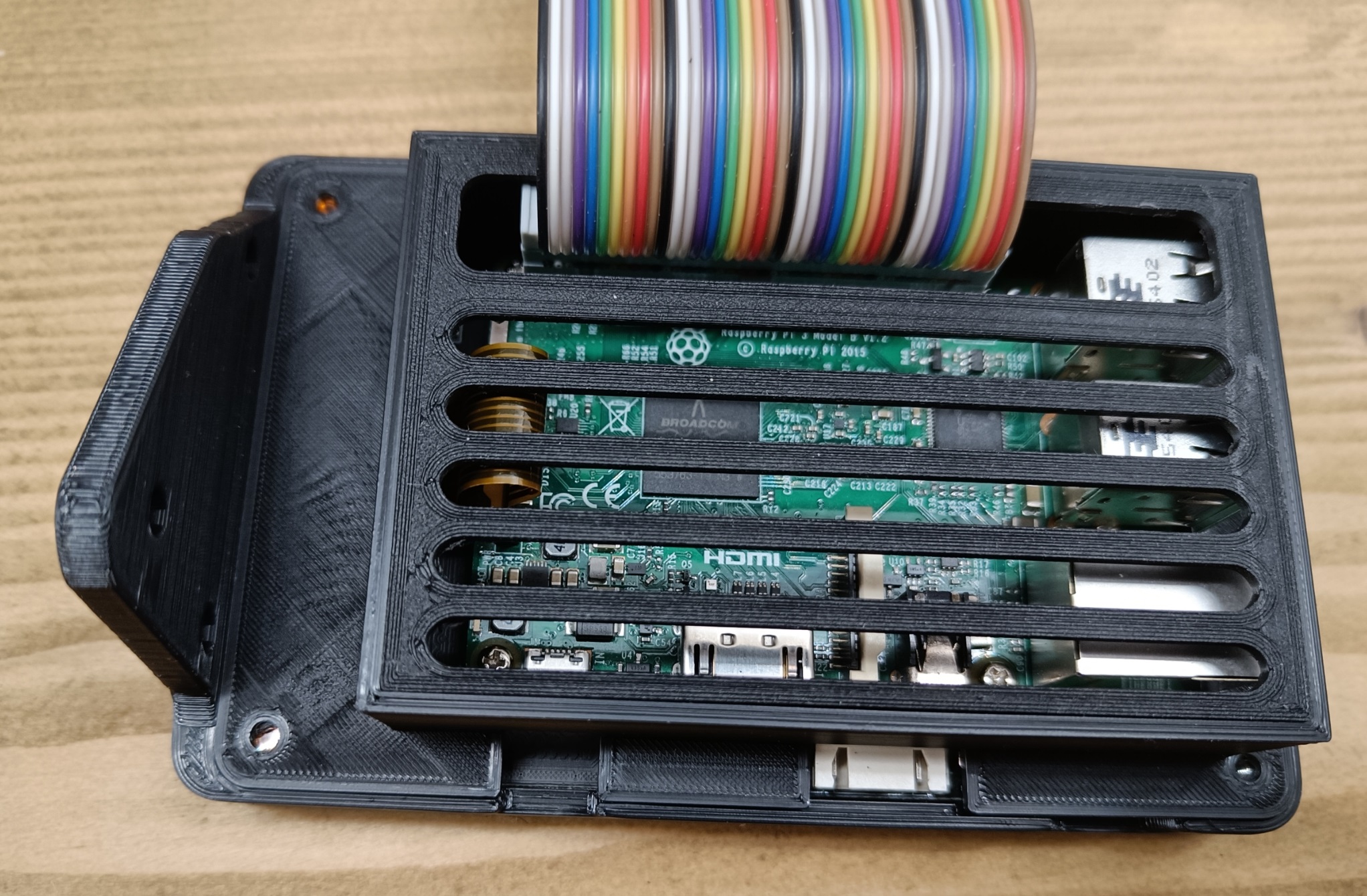

Nắp lưng Nếu bạn chọn sử dụng nắp lưng, nó bao gồm hai bộ phận nên được lắp ráp chặt chẽ với nhau. Nếu cần, hãy chà nhám lưới hoặc dùng keo để gắn các bộ phận lại với nhau. Sau khi lắp ráp, nhấc nhẹ mặt trước của máy in lên và đặt nắp lưng vào vị trí. Nó sẽ vừa khít, và nếu muốn, bạn có thể sử dụng bốn lỗ để gắn bằng ốc vít.
