Dẫn hướng sợi nhựa cho máy in MK2 và MK3

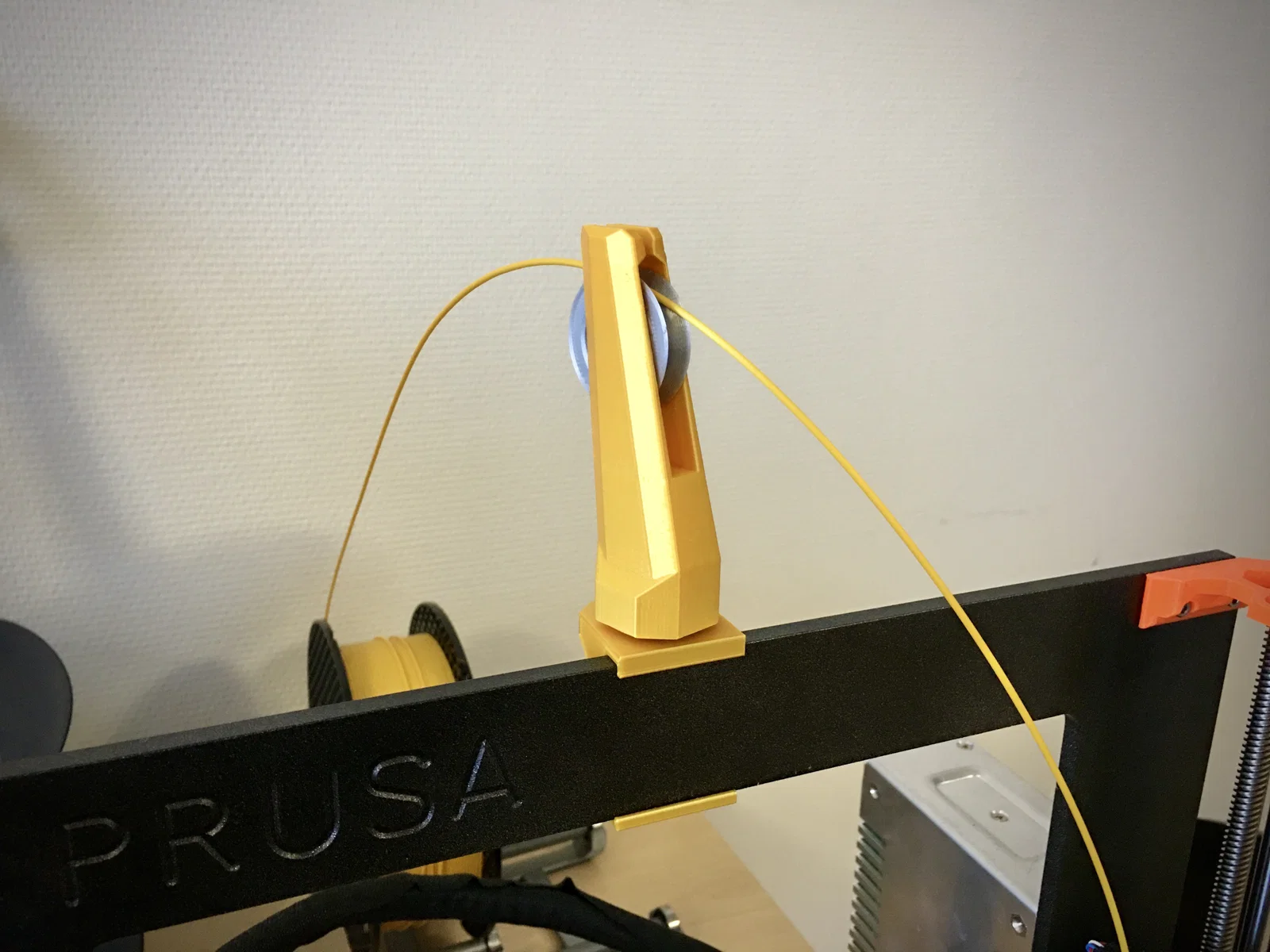

Dẫn hướng sợi nhựa cho máy in MK2 và MK3. Được thiết kế để sử dụng khi cuộn sợi nhựa được đặt trên bàn phía sau máy in. Cần hai vòng bi 608.

Hướng dẫn in

Tôi chỉ in bằng PLA, nhưng các vật liệu khác cũng có thể hoạt động. Tôi đã sử dụng lớp 0.2mm để in nhanh hơn.

Các bộ phận nên được in theo hướng được cung cấp.

Filament-Guide-body: Có thể cần đế lót (brim) để đảm bảo nó bám vào bàn in. Không cần hỗ trợ.

Filament-Guide-base: Thêm hỗ trợ. Tôi khuyên bạn nên thêm đế lót (brim), nếu không nó có thể bị cong vênh khỏi bàn in (ít nhất là khi in bằng PLA).

Filament-Guide-pulley: Không cần hướng dẫn in đặc biệt.

Hướng dẫn lắp ráp

Kiểm tra các nửa ròng rọc và đảm bảo chúng phẳng và không có cặn sợi nhựa trên bề mặt trên. Đặt một nửa ròng rọc phẳng trên bàn và ấn một vòng bi vào đó. Lặp lại cho nửa còn lại. Đảm bảo ròng rọc hoàn toàn phẳng và không có khoảng trống giữa hai nửa. Chỉ có một dung sai nhỏ trong bộ phận thân máy để đảm bảo sợi nhựa không thể lọt vào giữa thân máy và ròng rọc.

Kiểm tra xem vòng bi có vừa với trục của bộ phận đế không. Nó được làm chặt một cách có chủ ý, nếu không thì thân máy sẽ bị nghiêng khi sử dụng. Vòng bi nên đi đủ sâu để đầu vát của trục xuyên qua vòng bi.

Lấy bộ phận thân máy và loại bỏ bất kỳ sợi nhựa nào khỏi ổ trục. Lắp vòng bi. Nó nên đi hết vào trong để vòng bi không nhìn thấy được khi nhìn từ bên cạnh. Một lần nữa, việc lắp ráp chặt chẽ, nếu không thì thân máy sẽ bị nghiêng khi sử dụng.

Lắp ròng rọc đã lắp ráp vào thân máy bằng cách uốn cong hai nửa của thân máy.

Bây giờ bạn có thể gắn đế vào khung máy in và sau đó gắn thân máy đã lắp ráp vào đế.
