Thước đo lấy nét cho máy cắt laser Epilog với ống kính 4 inch

Gần đây tôi cần cắt một số bọt polyurethane dày bằng máy cắt laser Epilog Helix của mình.

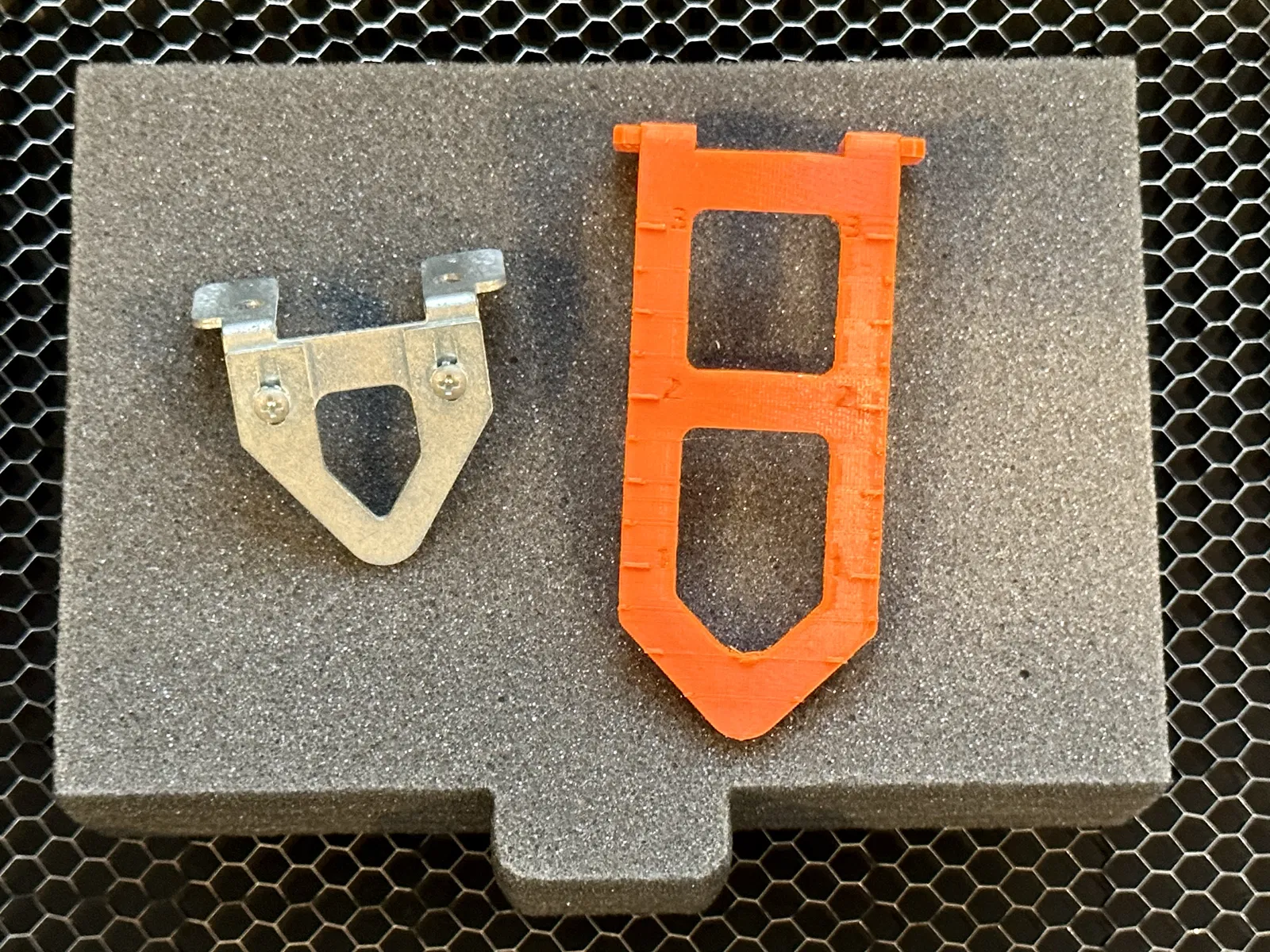

Tôi đã mua một ống kính có tiêu cự 4 inch với giá rẻ để tăng khoảng cách làm việc và độ sâu cắt. Thước đo lấy nét gốc chỉ hoạt động với ống kính 2 inch ban đầu, vì vậy tôi đã thiết kế một thước đo lấy nét thay thế cho ống kính 4 inch.

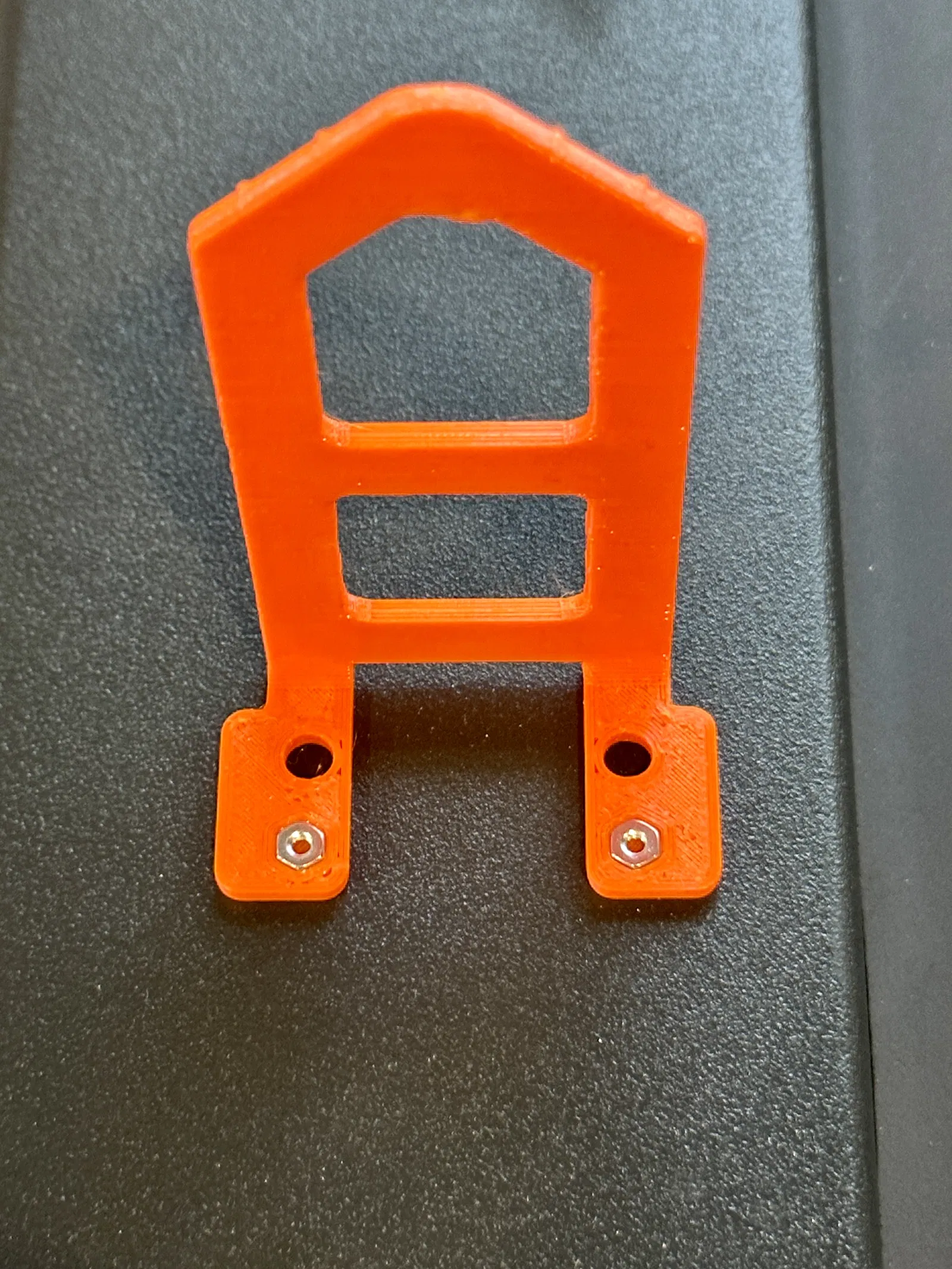

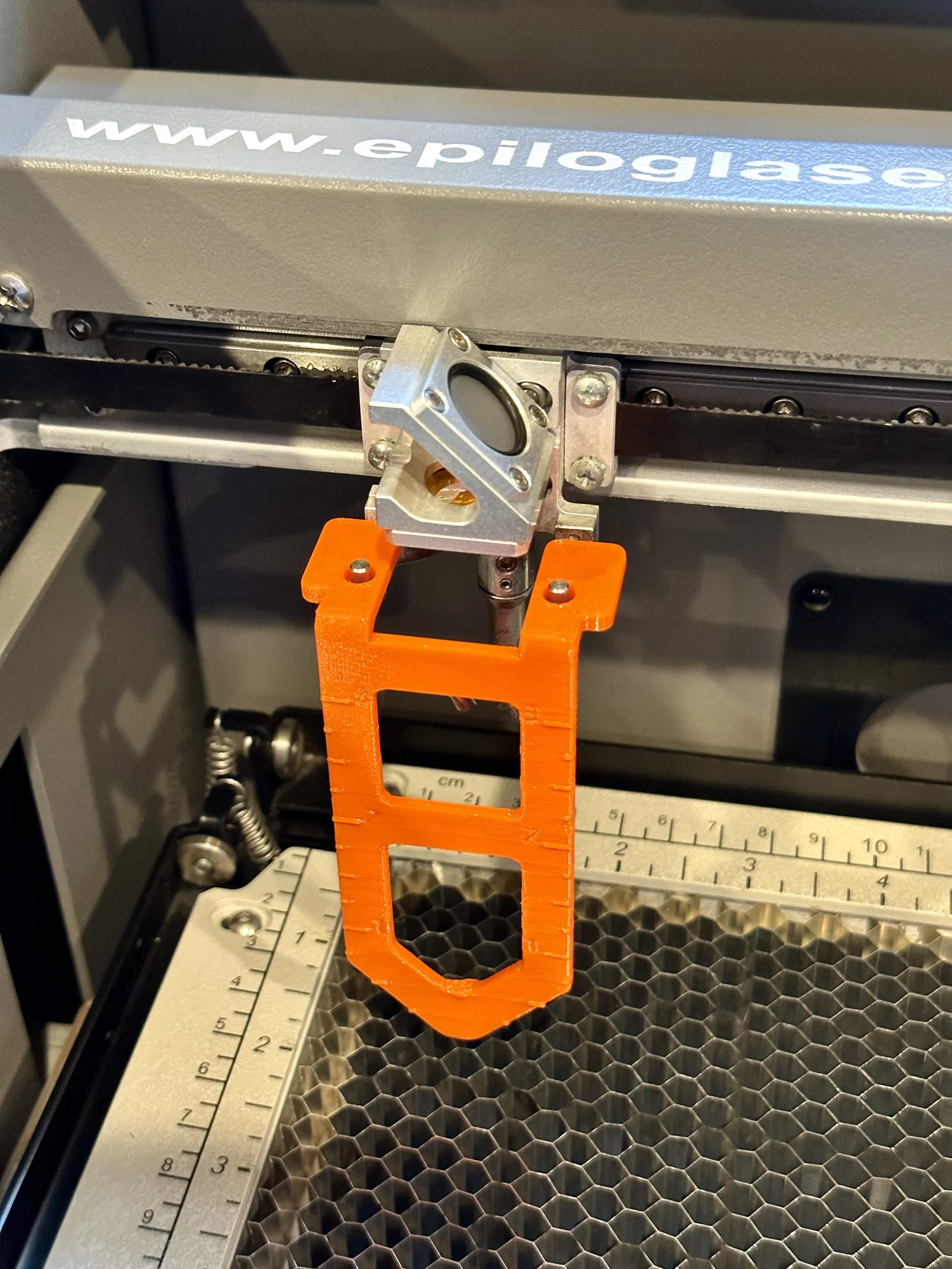

Tôi đã thiết kế thước đo lấy nét 4 inch này để mô phỏng thước đo lấy nét gốc của Epilog. Hai đai ốc lục giác 2-56 được ép vào thước đo để nó có thể dính vào các nam châm hiện có trong xe đẩy của Epilog.

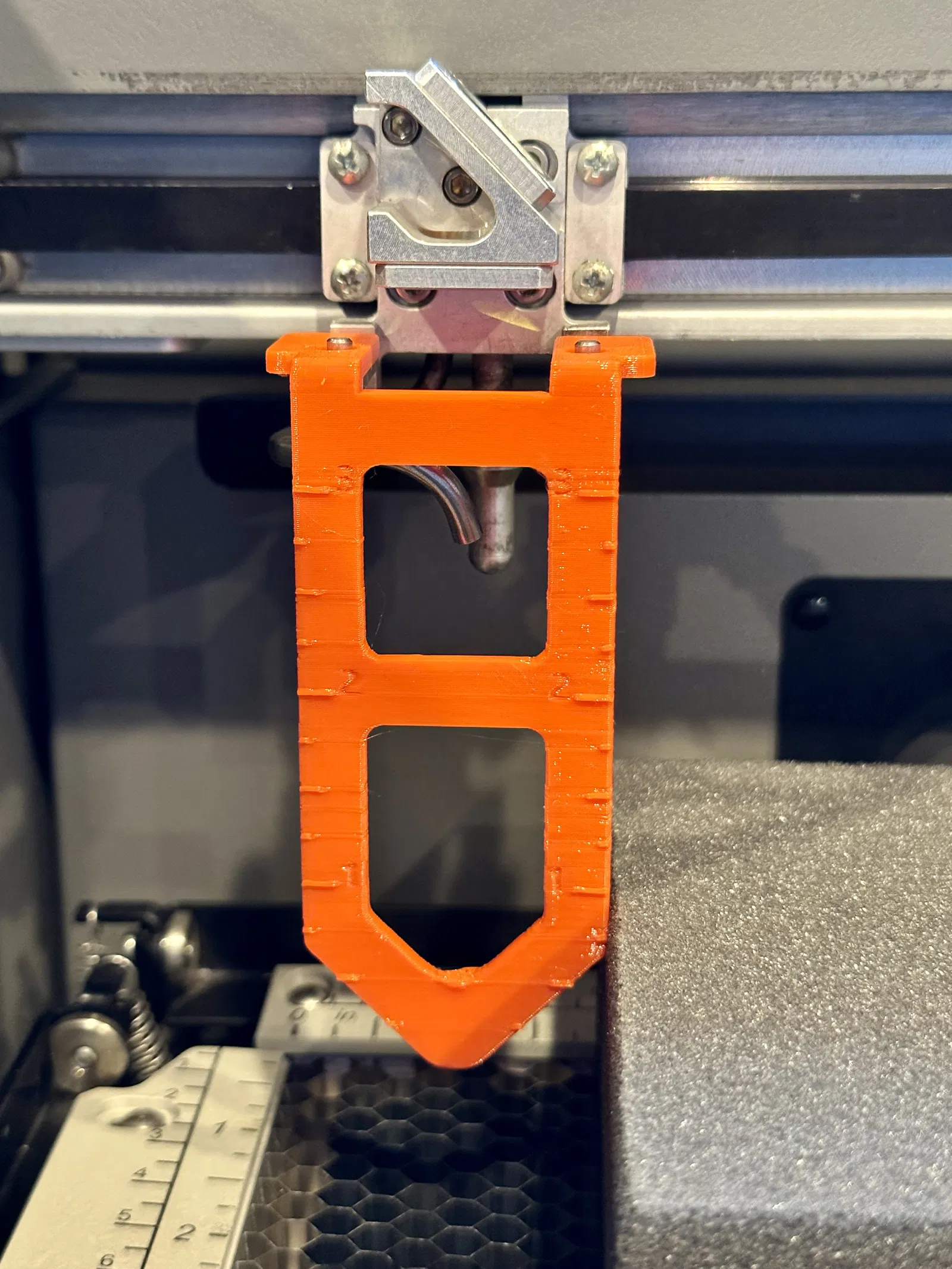

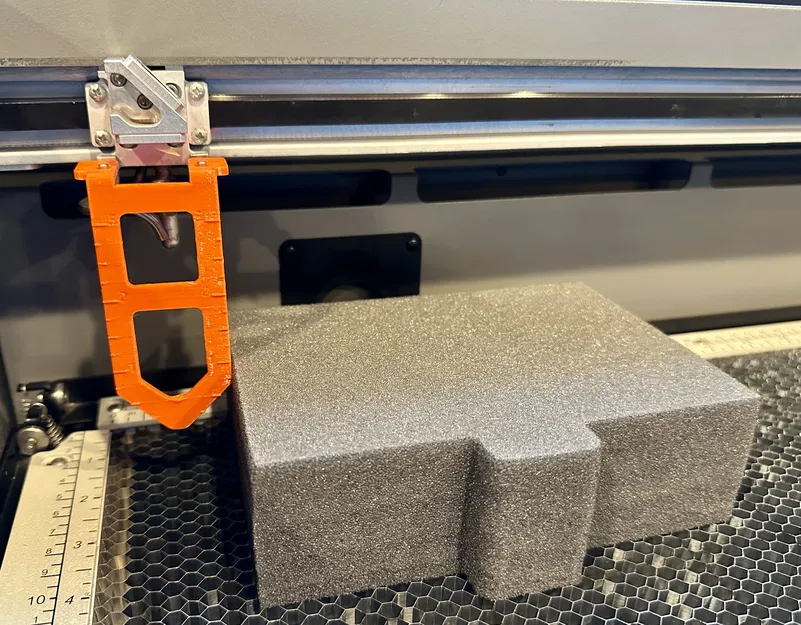

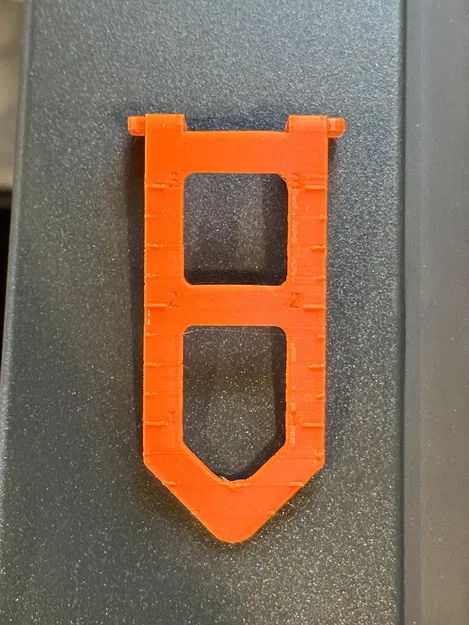

Có một thước kẻ đơn giản được in trên thước đo giúp bạn đặt mặt phẳng tiêu cự vào giữa các vật liệu dày. Tôi thấy rằng cách này hoạt động tốt hơn nhiều so với việc lấy nét ở trên cùng của vật liệu.
