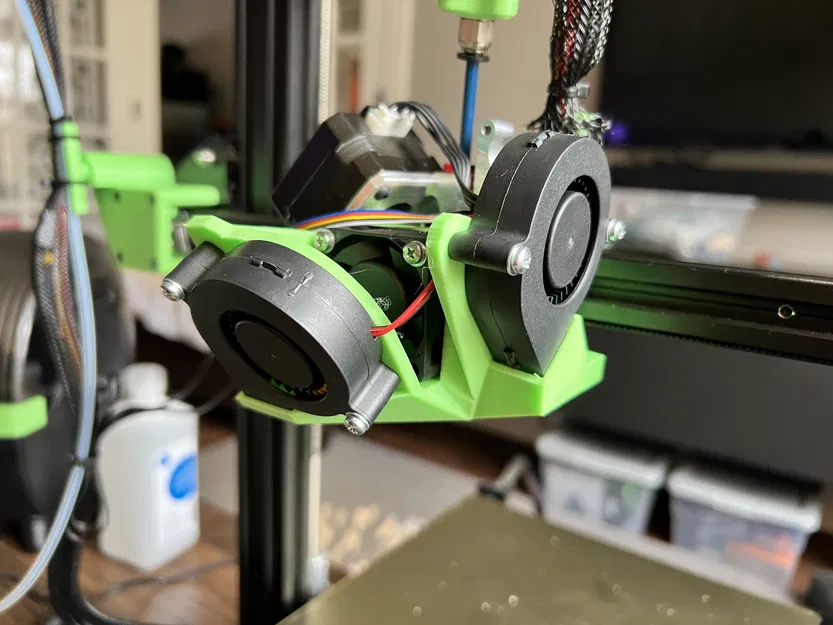

Bộ che Micro Swiss NG kép quạt 5015 và quạt đầu nóng 4010/4020

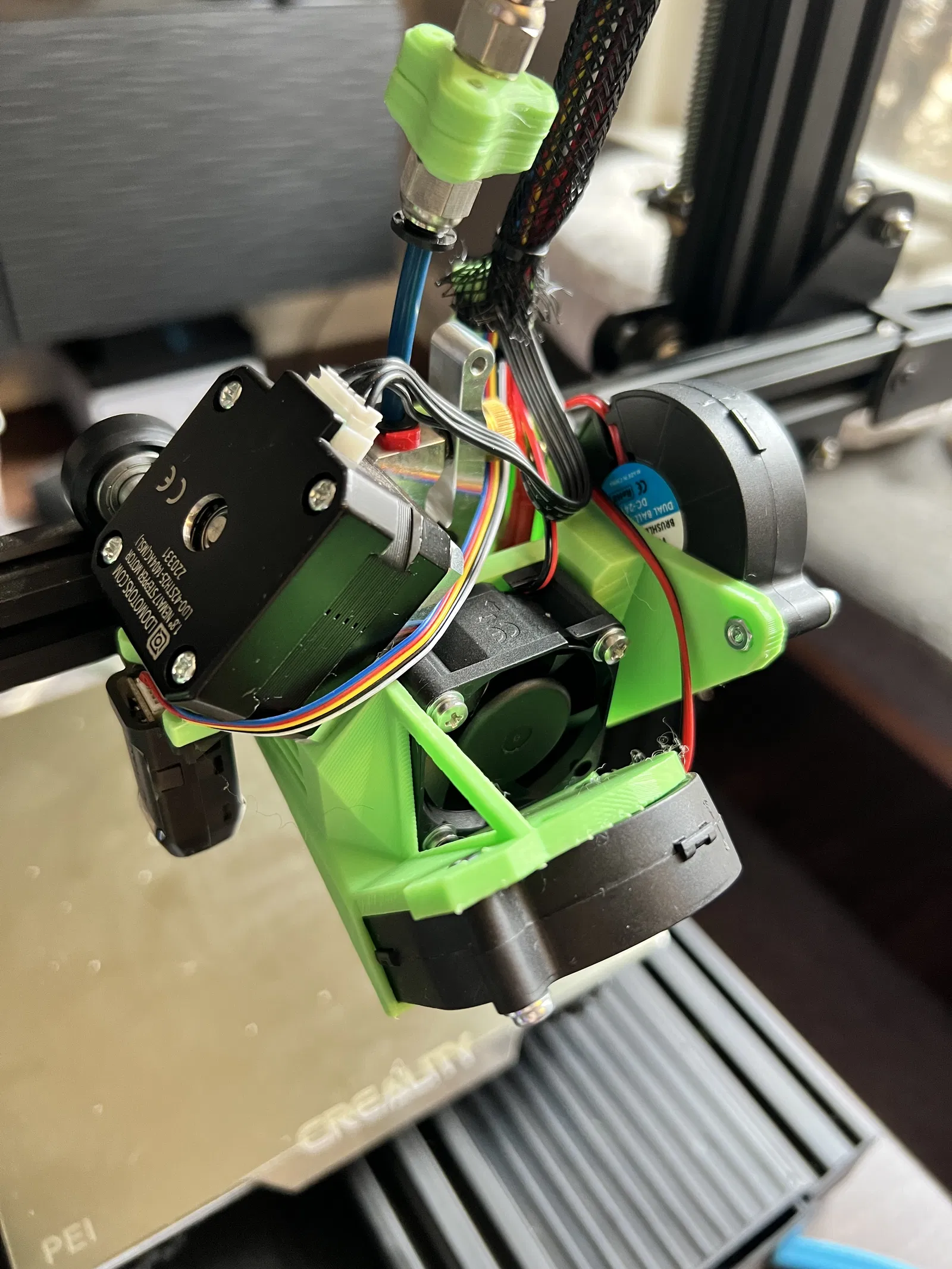

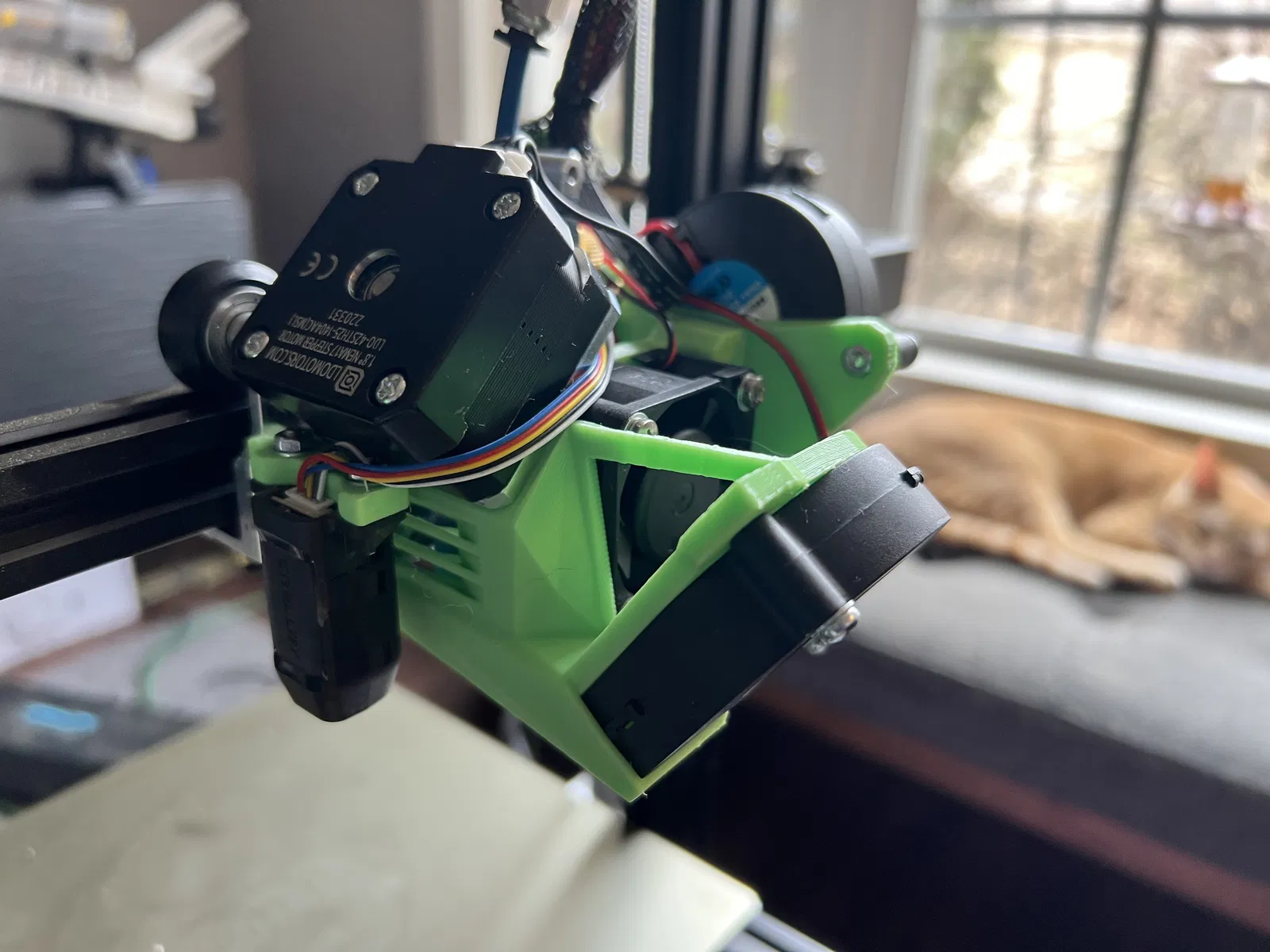

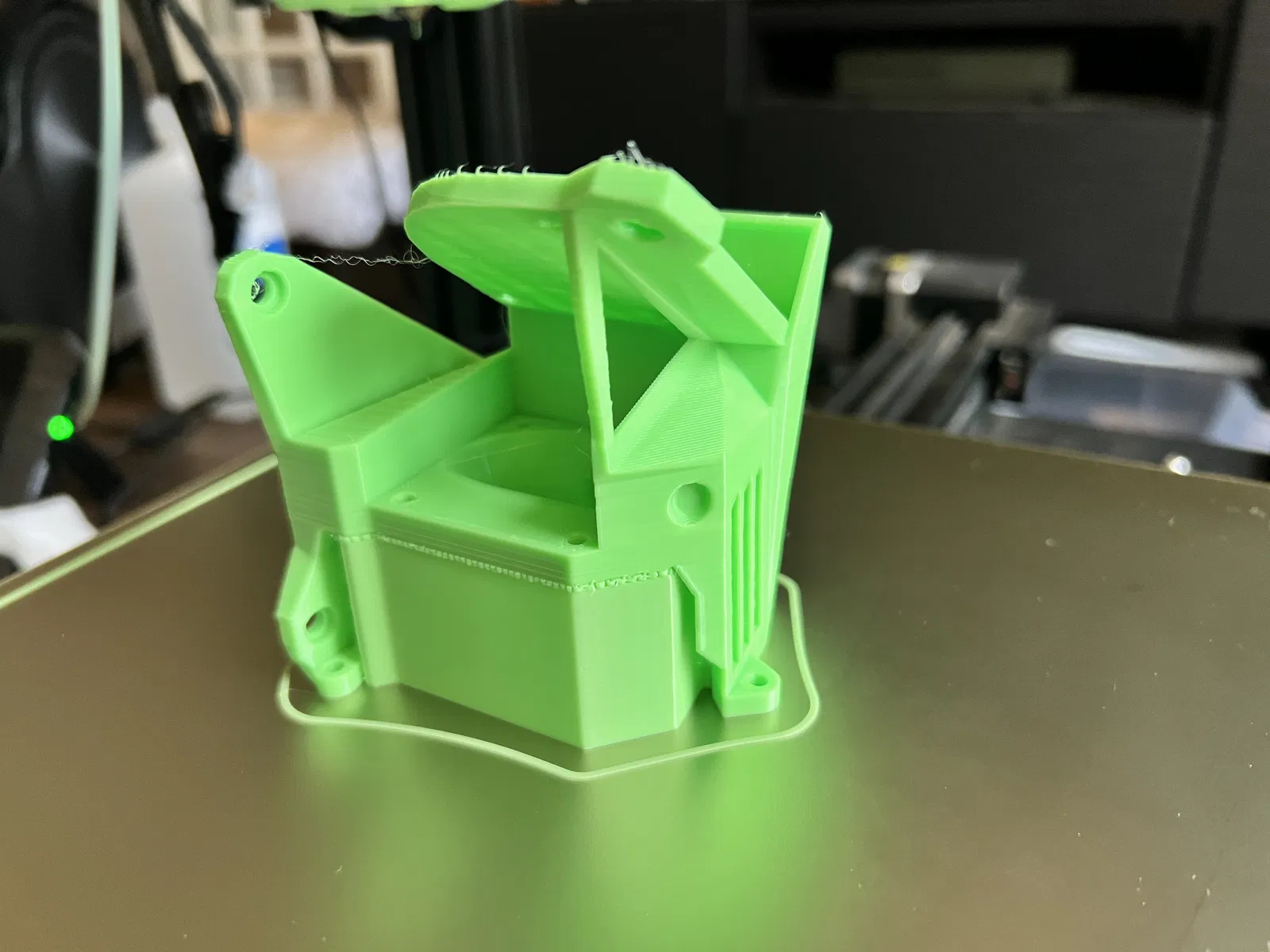

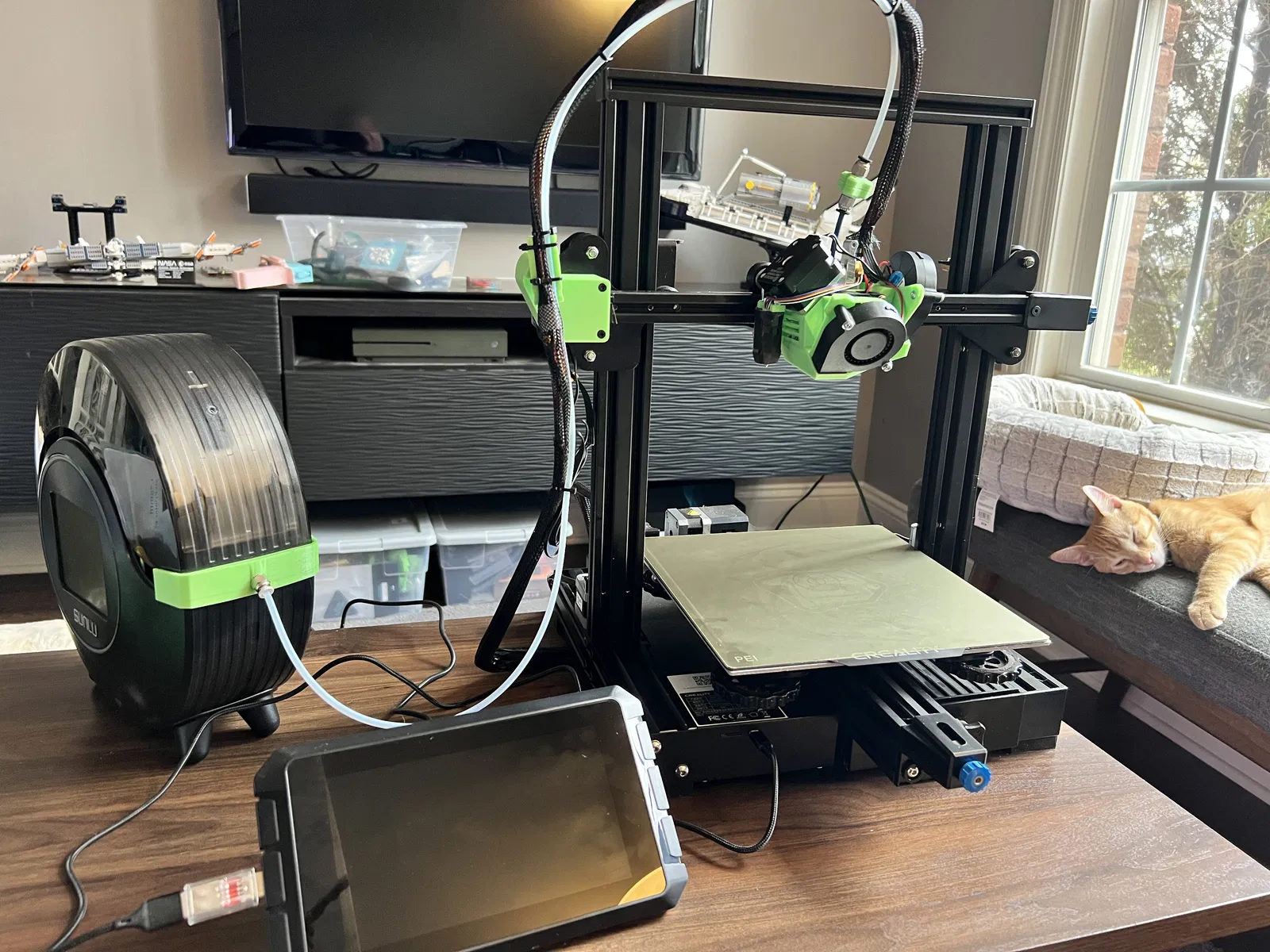

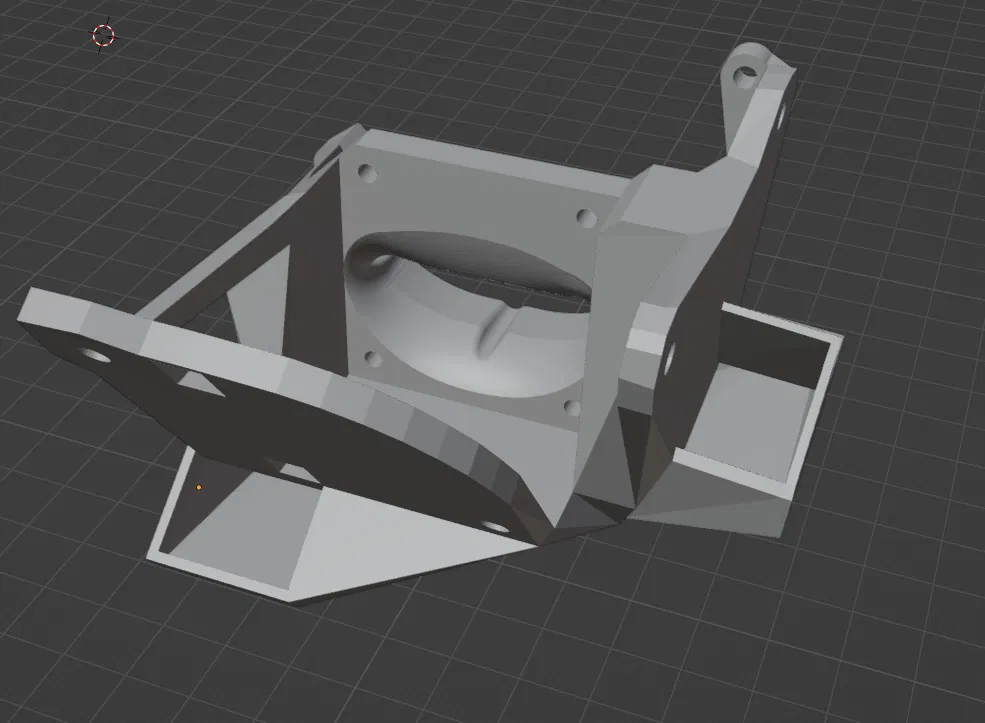

Vừa nâng cấp lên Micro Swiss NG cho Ender 3 v2 của tôi. Mặc dù bộ kit từ Micro Swiss bao gồm một bộ phận che để sử dụng quạt hướng trục 4010 làm mát đầu nóng và quạt thổi 4010 làm mát bộ phận làm mát, tôi muốn sử dụng quạt lớn hơn. Tôi đã tìm kiếm và thấy một vài bản sửa đổi để xử lý quạt làm mát bộ phận 5015. Chúng sử dụng ống dẫn của bộ che stock nên một quạt có thể làm mát từ cả hai phía. Tôi đã in và sử dụng bản này một thời gian: https://www.thingiverse.com/thing:5368323 Nhưng tôi muốn có quạt 5015 kép để có thể chạy chúng ở tốc độ 50% mà vẫn cho lượng làm mát tương đương với âm lượng thấp hơn nhiều. Tôi đã tìm thấy một số bộ che khác có quạt làm mát bộ phận 5015 kép, nhưng chúng đã di chuyển cảm biến CR touch ra phía trước bộ che, vì vậy tôi không thể lắp quạt hướng trục 4020 làm mát đầu nóng. Tôi thực sự đã sửa đổi một trong số chúng để di chuyển giá đỡ CR touch ra xa hơn, nhưng điều đó gây ra sự cố với việc cân bằng mặt phẳng, vì đầu dò không còn có thể đạt đến các giá trị y tối đa. Vì vậy, tôi đã tự tạo bộ che của riêng mình có quạt thổi 5015 kép làm mát bộ phận, hỗ trợ quạt đầu nóng trục 4010 hoặc 4020 và giữ nguyên vị trí giá đỡ cảm biến CR Touch stock. Tôi đã sử dụng mô hình này làm cơ sở cho các sửa đổi của mình: /3d-model/op-dau-dun-micro-swiss-ng-don-gian-hoa Về cơ bản, đây là bộ che stock, với tất cả các cạnh bo tròn đã được loại bỏ. Tôi đã loại bỏ phần dây chuyền, vì vậy mỗi quạt 5015 chỉ đi đến 1 đầu ra. Các đường dẫn luồng không chính xác giống nhau, vì vậy tôi muốn đảm bảo rằng tôi không làm mát không đều một bên của bản in. Với quạt đầu nóng 4020, bạn có thể vặn vào 3 ốc vít lắp. Có sự chồng chéo với ốc vít thứ 4 và một trong các ốc vít lắp 5015, vì vậy bạn chỉ cần không lắp ốc vít thứ 4. 3 con là đủ để giữ nó cố định. 1. Quạt hướng trục 4020 - 3 ốc M3x25mm (Tôi cũng sử dụng vòng đệm M3). Chúng vặn trực tiếp vào bộ che, hãy cẩn thận không vặn quá chặt. 2. Quạt thổi 5015 - 2 ốc M3x20mm và 2 đai ốc M3 (Tôi cũng sử dụng vòng đệm M3) cho mỗi quạt. Có các chỗ lõm hình tròn để giữ đai ốc, nhưng việc đưa đai ốc ở gần giá đỡ 4020 vào vị trí là khó khăn. Tôi đã sử dụng kìm mũi nhọn cong để đẩy nó vào vị trí và giữ nó ở đó trong khi vặn giá đỡ vào. Tôi đang sử dụng bộ phận này cho giá đỡ CR Touch: https://www.thingiverse.com/thing:5364814 Giá đỡ được lắp vào khung Micro Swiss NG bằng các ốc vít stock. Để lắp CR Touch vào giá đỡ, tôi đang sử dụng 2 ốc M3x10mm và đai ốc M3. Nó khá chật chội, nhưng nó hoạt động. Lắp giá đỡ trước. Sau đó cắm CR Touch vào, sau đó lắp nó vào giá đỡ. Ốc vít đi từ dưới lên, với các đai ốc ở trên, giữa giá đỡ và động cơ bước. Vì bộ che stock không có chỗ để gắn dây, tôi đã in bộ phận này. Nó cực kỳ hữu ích và giúp bạn tránh gây áp lực lên dây cảm biến nhiệt và dây điện trở nhiệt. https://www.thingiverse.com/thing:5467541 Vì tôi đang sử dụng thiết lập reverse bowden, tôi có sợi nhựa đi qua ống bowden từ Micro Swiss NG đến máy sấy sợi nhựa. Cố gắng thay đổi sợi nhựa bằng cách đẩy và kéo tại máy sấy sợi nhựa là không thể, vì vậy tôi đã thêm một khớp nối nam châm ngay phía trên NG. Khi tôi muốn thay đổi sợi nhựa, tôi chỉ cần tháo khớp nối này ra và tôi có thể cầm sợi nhựa để đẩy và kéo nó ra. Tôi đang sử dụng ống capricorn (OD 4mm, ID 1.8mm) cho đoạn ống ngắn từ khớp nối đến NG. Đối với đoạn từ khớp nối đến máy sấy sợi nhựa, tôi đang sử dụng ống PTFE OD 4mm, OD 3mm. Bạn muốn nó lỏng để giảm ma sát khi NG kéo và đẩy sợi nhựa. Khớp nối nam châm: /3d-model/noi-ong-ptfe-lai-voi-nhau-bang-nam-cham Ống PTFE ID lớn (OD 4mm x ID 3mm) https://www.amazon.com/gp/product/B07B8CK8L9/ Một sửa đổi khác tôi đã thực hiện là cho bó dây đầu nóng đi ra từ phía bên máy in của tôi. Điều này cho phép tôi giữ bó dây và ống bowden ở phía trước máy in, vì vậy trục x có thể đạt chiều cao tối đa 250mm mà không có dây nào va vào thanh ngang phía trên. Để giúp giữ bó dây và ống, tôi đã tạo ra một bộ phận thay thế cho nắp công tắc giới hạn x. Nó có một bộ phận xoay in sẵn dễ dàng lắc qua lại và giữ bó dây ở vị trí khi đầu in di chuyển từ bên này sang bên kia. Đối với máy sấy sợi nhựa, tôi đã sửa đổi một bộ phận chêm Sunlu S2 hiện có để chấp nhận một khớp nối bowden góc cạnh: Để in bộ che, hãy xem ảnh đính kèm. Tôi đặt bề mặt tiếp xúc với Micro Swiss NG làm mặt đáy, sau đó sử dụng các bộ phận hỗ trợ tiêu chuẩn với giao diện lưới. Tôi sử dụng chiều cao lớp 0.2mm và đặt khoảng cách 0.2mm giữa giao diện lưới hỗ trợ và mô hình. Bạn cần dùng kìm để gỡ ra, nhưng nó sẽ bong ra sạch sẽ và để lại một bề mặt đẹp, mà bạn không cần nhìn thấy. Tôi đã sử dụng bộ chặn hỗ trợ trên tất cả các lỗ và bất cứ thứ gì không phải là bề mặt chính cần hỗ trợ.
