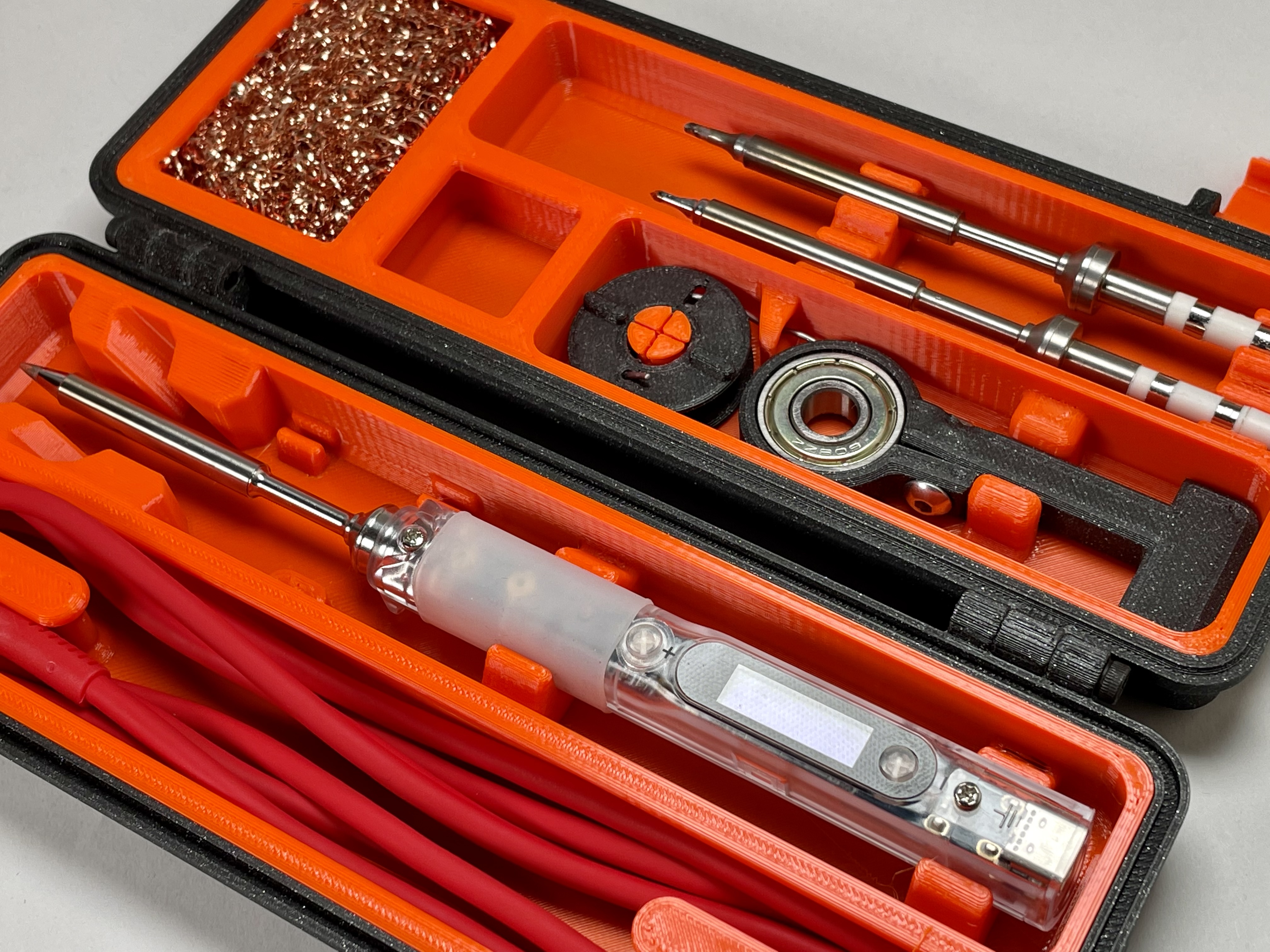

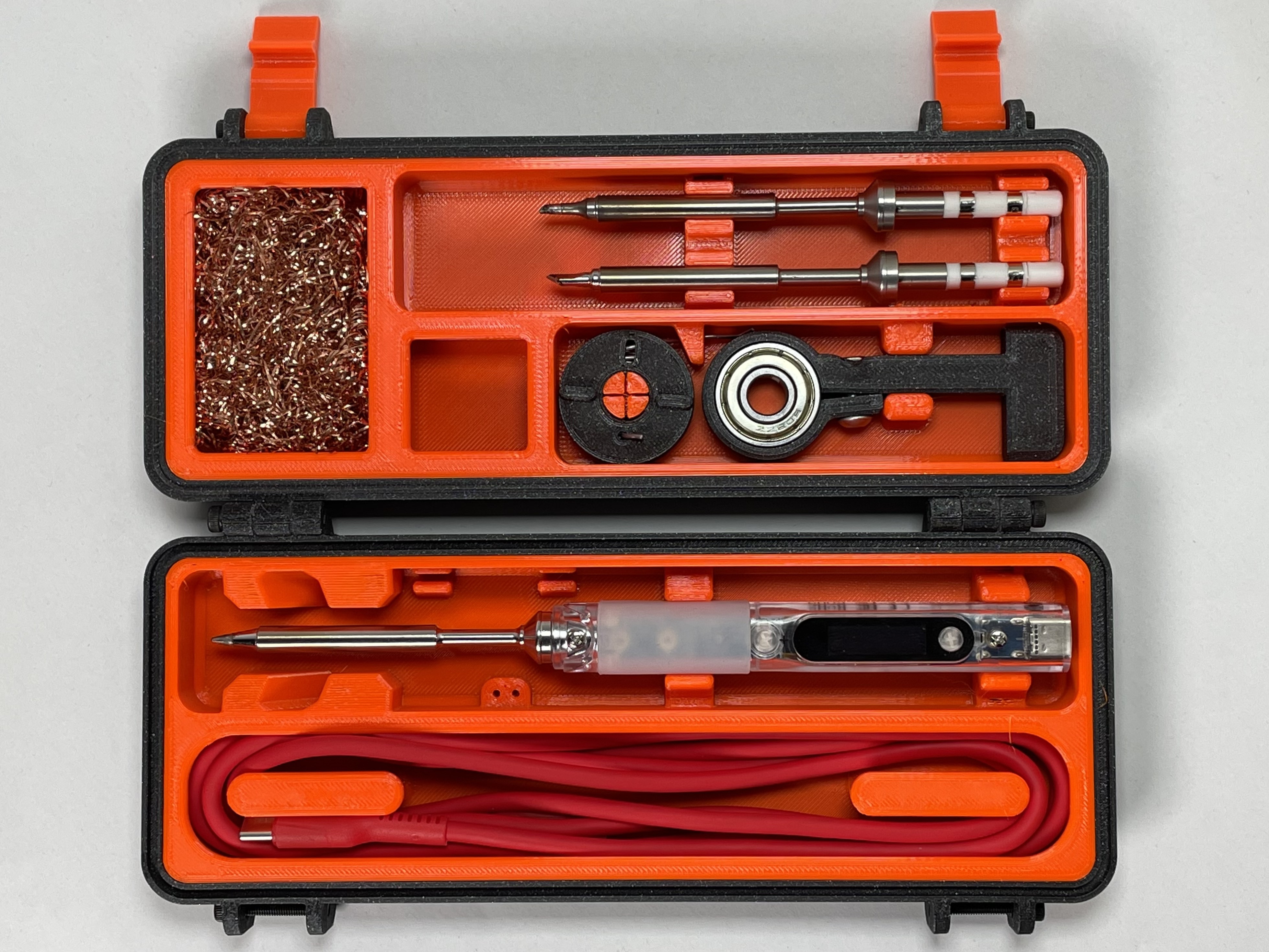

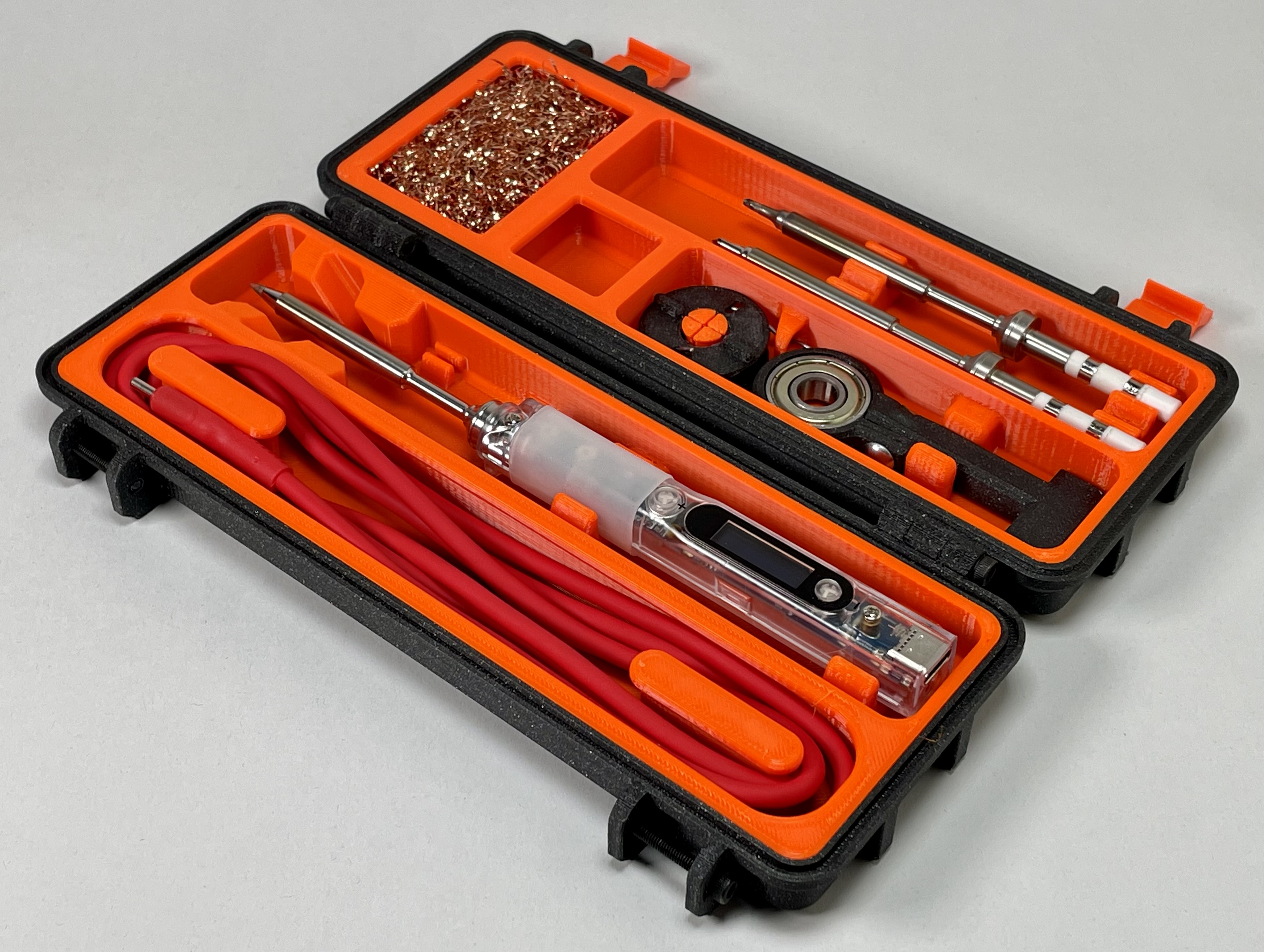

Hộp Đa Phần Vỏ Pinecil/TS100/TS80 Chắc Chắn (V2)

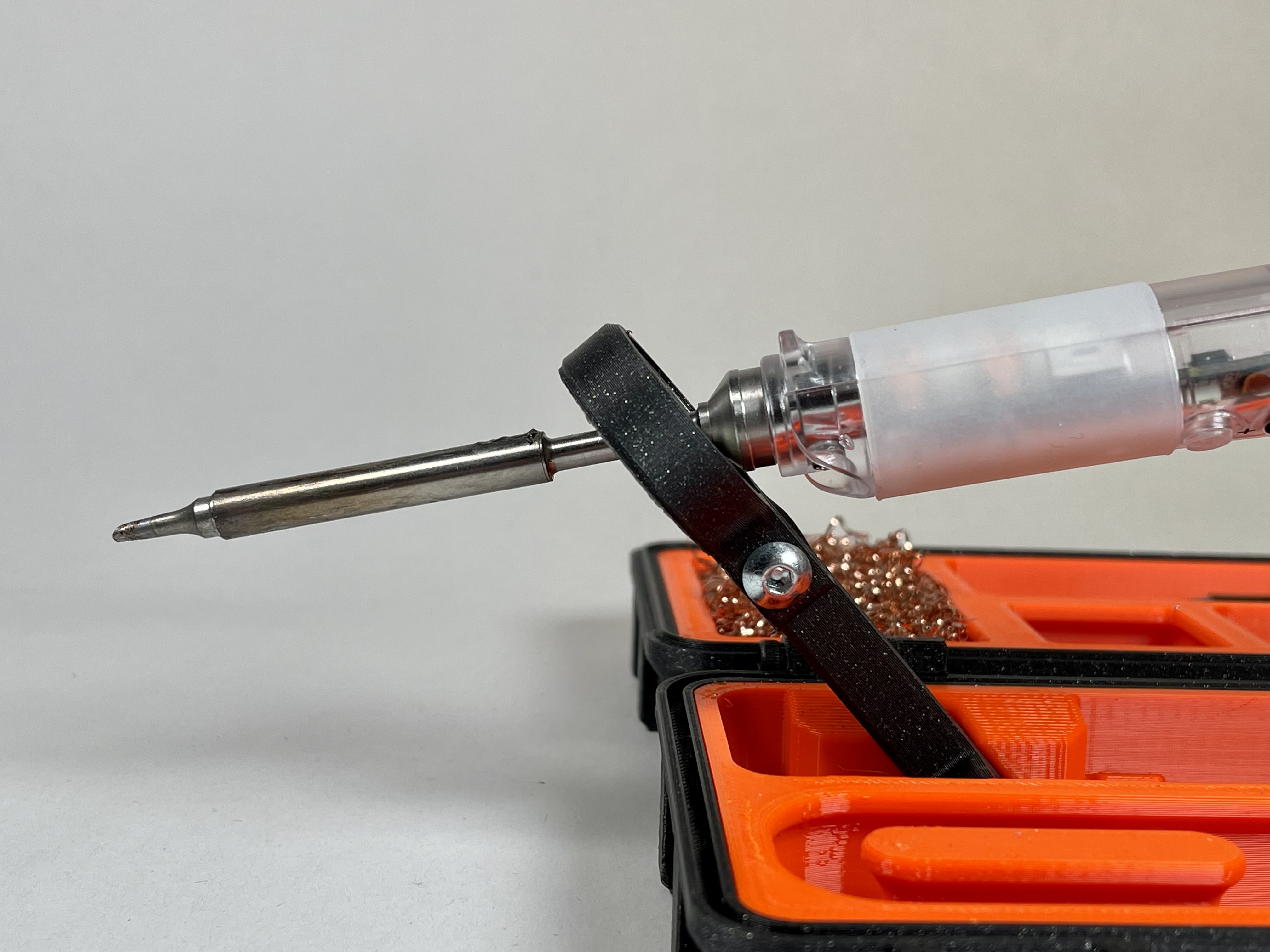

Cảnh báo! Bản chèn TS80 với khoang cáp lớn đã được tải lên với sai kích thước. Đừng in nó nếu bạn đã tải xuống trước ngày 28/2/2023. Một phiên bản mới đã được tải lên với kích thước chính xác. ### Thiết kế Tôi đã tạo phiên bản cá nhân của Hộp Đa Phần Vỏ Pinecil/TS100/TS80. Hãy kiểm tra các liên kết trong phần remix để xem các thiết kế tuyệt vời mà tôi đã sử dụng làm cơ sở/nguồn cảm hứng. Cũng hãy xem phiên bản Hộp Đa Phần Pincecil ít chắc chắn hơn nhưng vẫn đẹp mắt. Phiên bản đó không cần bất kỳ phần cứng bổ sung nào. ### In & Lắp ráp Tôi khuyên bạn nên in ở độ cao lớp 0.2mm. Cần 2 chốt. Việc in lớp TPU không cần thiết trừ khi bạn muốn làm cho hộp kín nước. Các chốt và bản lề được làm để vừa với vít M3x20. Keo CA có thể được sử dụng để lắp các bộ phận chèn và vỏ hộp với nhau. Tuy nhiên, trong trường hợp của tôi, các bộ phận chèn khớp với vỏ hộp rất tốt, tôi thậm chí không cần dán hai nửa lại với nhau. Các bộ phận bổ sung như giá đỡ và cuộn dây có thể được tải xuống từ trang của Termiman. Cũng xem tệp bước của anh ấy để tạo phiên bản của riêng bạn. ### In Logo Đa Vật liệu Tôi đã bao gồm một phiên bản logo riêng biệt cho việc in đa vật liệu. Nó được điều chỉnh kích thước để vừa với các phiên bản Lớn của hộp. Sử dụng trình cắt lát của bạn để điều chỉnh cho vừa với các phiên bản hộp nhỏ hơn. Hướng dẫn cách tạo lớp đầu tiên với nhiều vật liệu. Lưu ý! Tôi đã không có kết quả tốt khi in các tệp đa vật liệu theo cách này qua Octoprint. Trước đây, máy in đã khởi tạo thay đổi sợi đốt nhưng vòi phun được đặt ở chế độ làm mát mà không làm nóng lên khi nó bắt đầu in lại. Cách an toàn nhất là đưa tệp gcode vào thẻ SD của Prusa và bỏ qua hoàn toàn Octoprint. Cũng kiểm tra tệp gcode cho lệnh M600 đầu tiên. Tôi thường xóa nó vì nó khởi tạo một lần thay đổi công cụ không cần thiết ngay từ đầu. ### Cập nhật: #### 28/12/2022 Đã tải lên một phiên bản sửa đổi của bộ phận chèn TS100. Tôi chưa in nó, vì vậy hãy gửi cho tôi một tin nhắn nếu có bất kỳ vấn đề nào với nó. Các bộ phận chèn phía trên đều tương thích vì các đầu của cả Pinecil và TS100 đều giống nhau. #### 12/1/2023 Theo yêu cầu của xenos, đã thêm các bộ phận chèn có chỗ cho hai đầu khác thay vì khoang cáp. #### 14/1/2023 V2. Tôi đã thực hiện một cuộc đại tu để phù hợp hiệu quả với hầu hết các thiết kế của Termiman (Lớn, Vừa và Nhỏ). Điều này bao gồm các bộ phận chèn tương thích với TS80. ### Các bộ phận chèn và vỏ hộp V1 ban đầu không tương thích với các bộ phận mới hơn. Cũng hãy kiểm tra các tệp V1 nếu bạn đã in các bộ phận chèn TS80 của _ossifragus_. Tất cả các tệp V2 đều tương thích với nhau. #### 19/1/2023 * Đã sửa lỗi trong bản lề vỏ ngoài.

• Đã thêm các bộ phận chèn có chỗ cho 4 đầu. Chúng có thể được sử dụng ở cả hai nửa của hộp để chứa tổng cộng 8 đầu. #### 28/1/2023 Đã thêm bộ phận chèn chỉ dành cho cáp cho các phiên bản nhỏ của hộp. Phiên bản này đã va chạm với mỏ hàn, vì vậy tôi đã sửa đổi bằng cách hạ thấp các chốt bên trong. #### 8/3/2023 Đã thay đổi bộ phận chèn 4x đầu để có nhiều khoảng trống hơn cho mỏ hàn.
