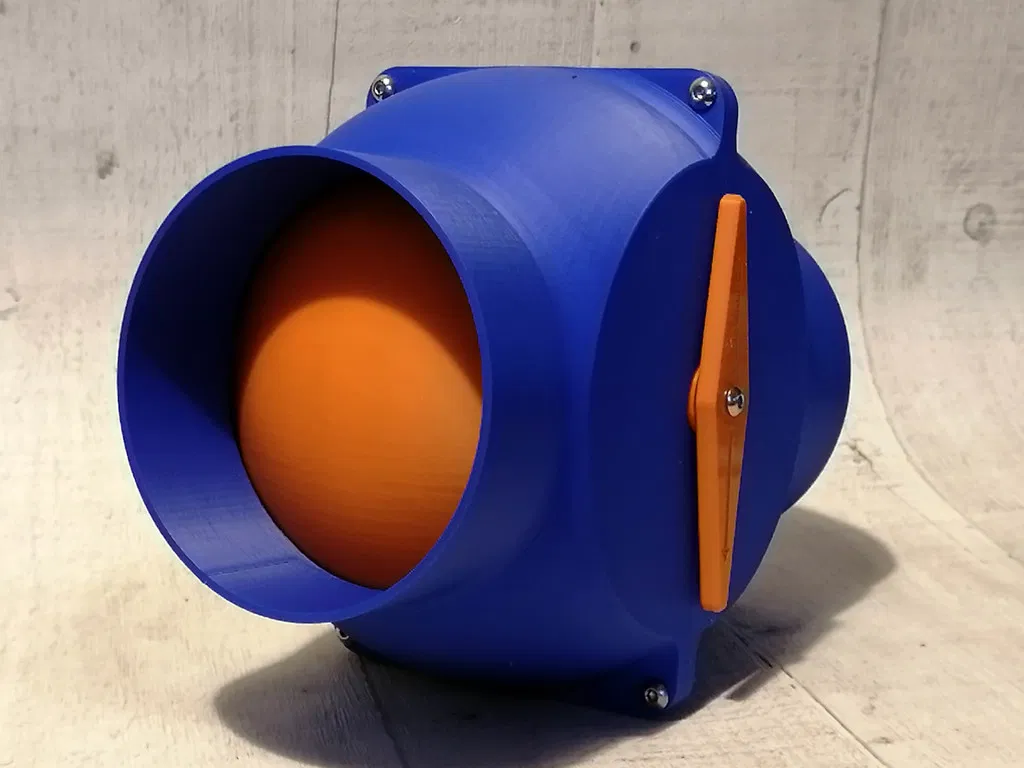

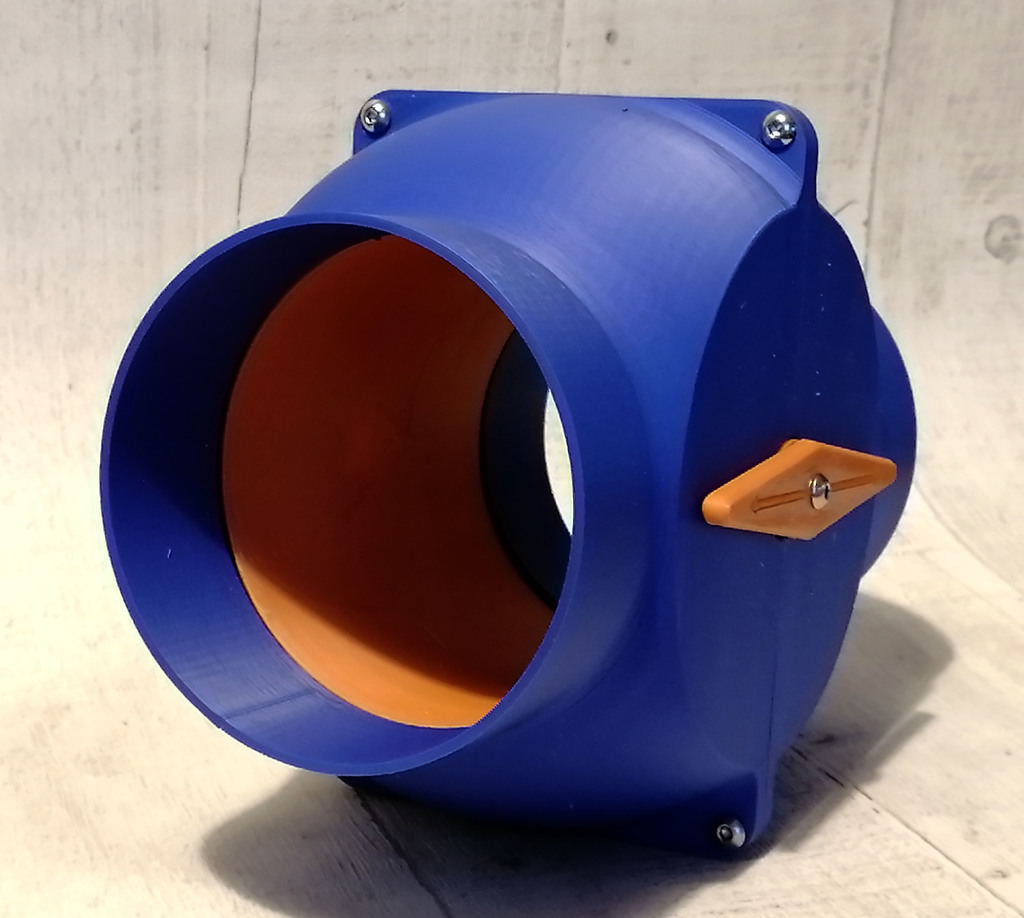

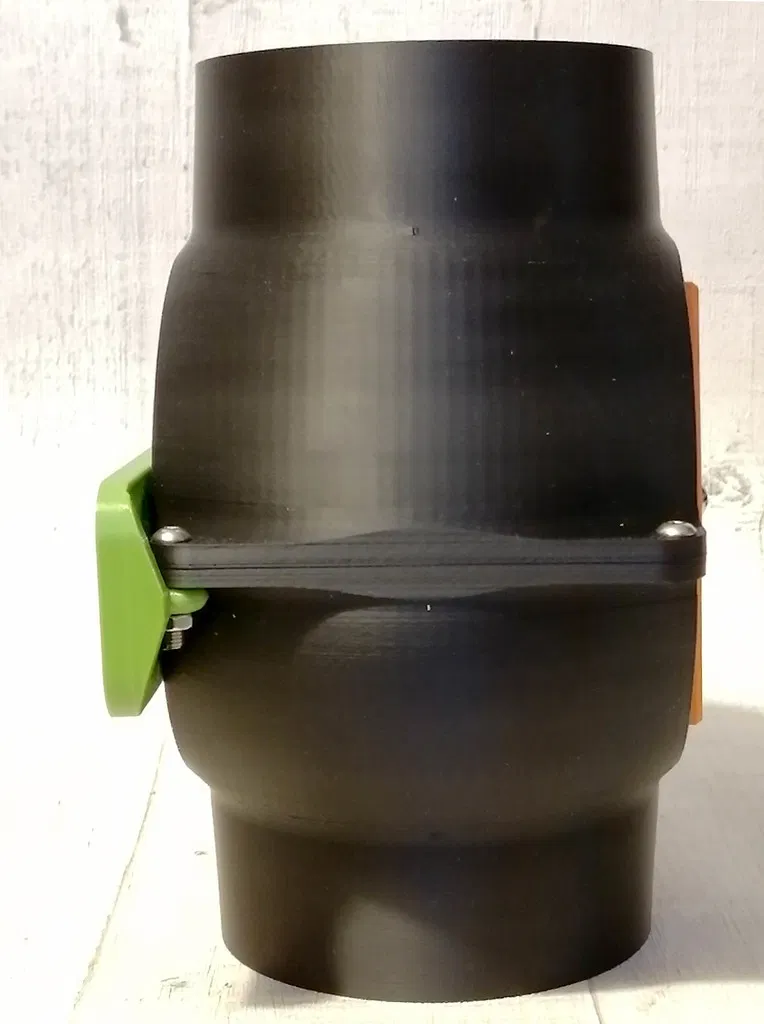

Van Chặn Khí Không Kẹt Kiểu Van Bi Cắt Cụt 100mm / 4" cho Mạng Hút Bụi Xưởng

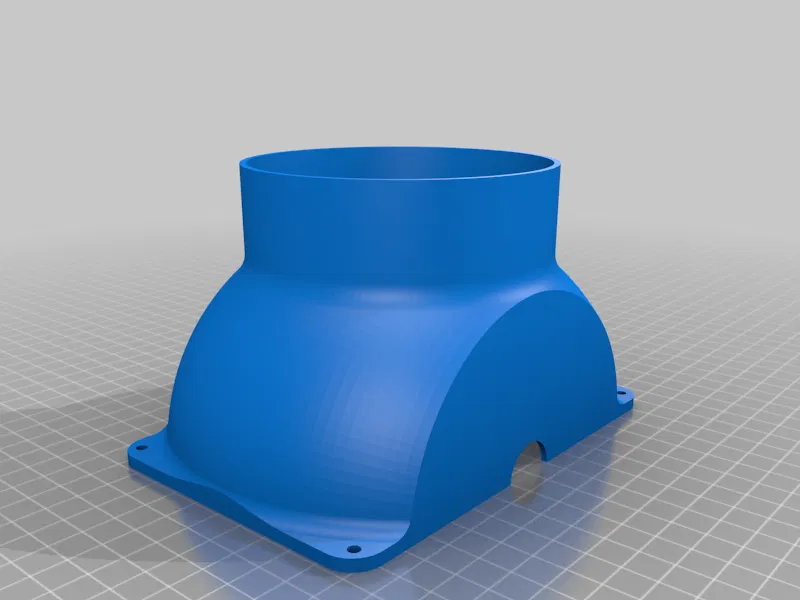

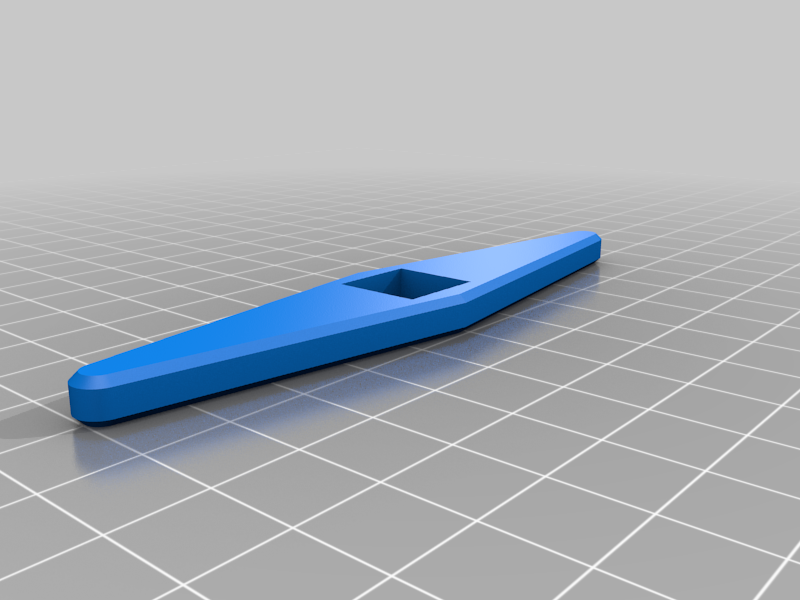

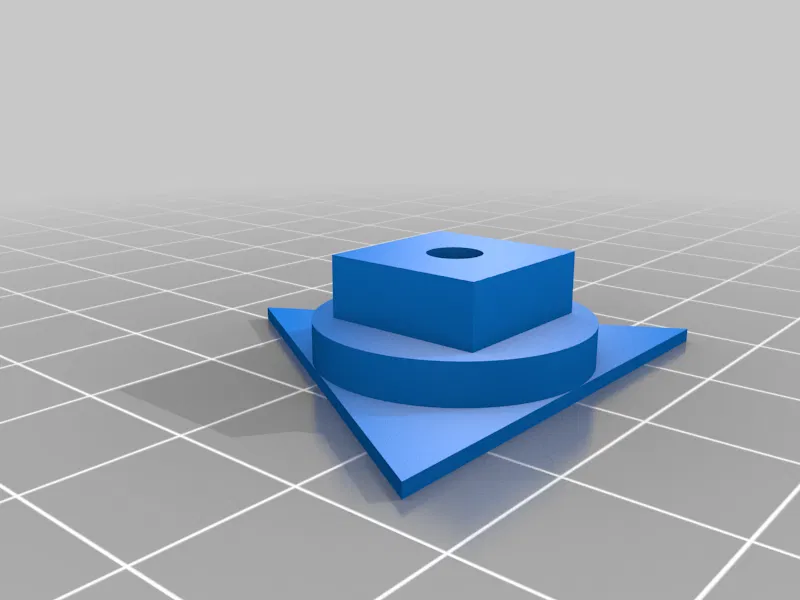

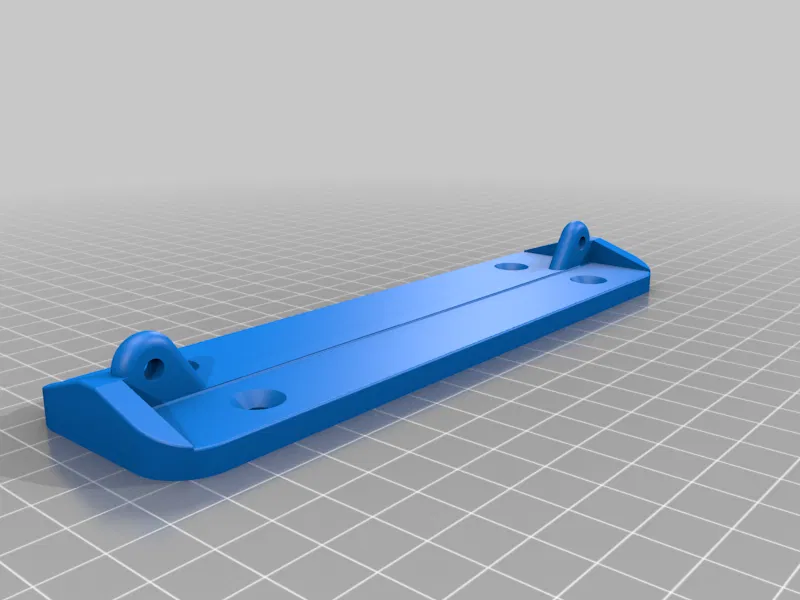

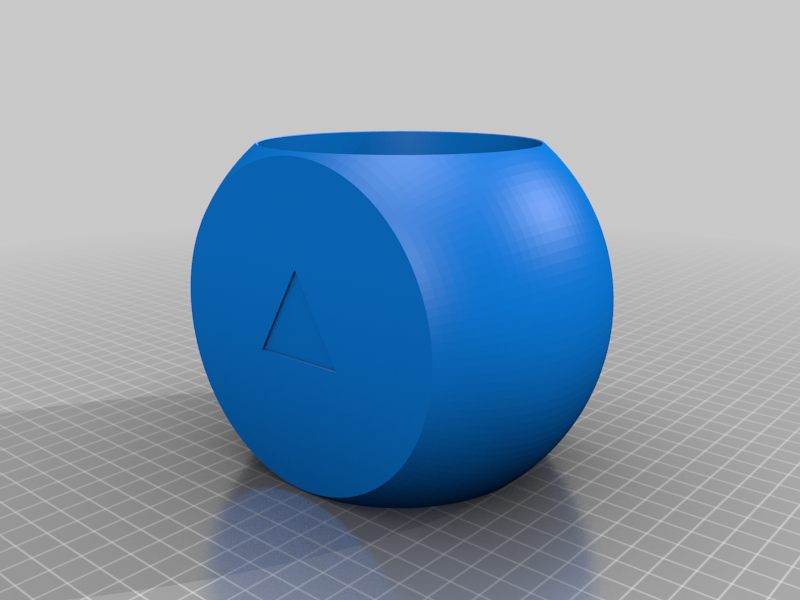

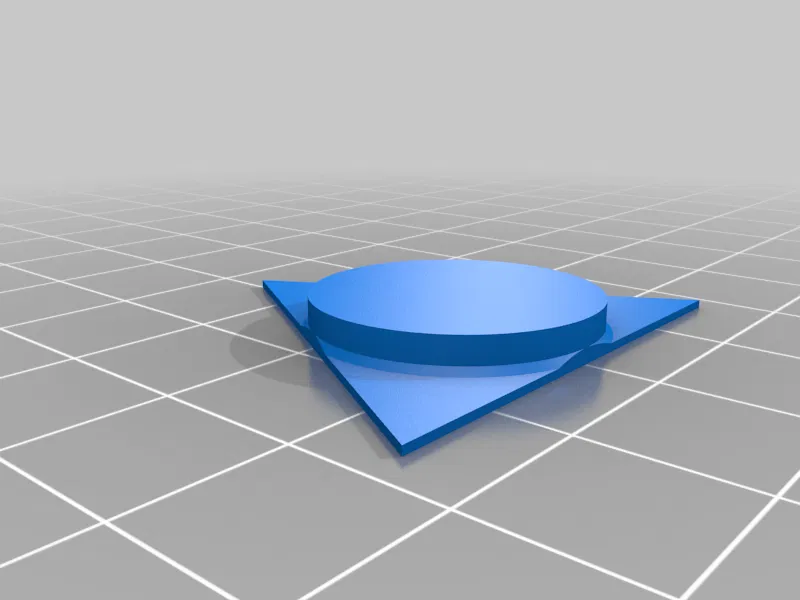

Cập nhật 09/06/24 Tôi đã nhận được nhiều yêu cầu về bản vẽ thiết kế này, vì vậy đây là liên kết: https://cad.onshape.com/documents/5425e358a4e266ea950b034e/w/fb495421e309359b374e4475/e/4d9c2eb1d22e551f1167f7ed?renderMode=0&uiState=6294a1822d6a8c78dfc0f938 Cập nhật 16/04/22 Cần gạt có thể khó cầm để mở và đóng van chặn khí, vì vậy tôi đã thiết kế một cặp tùy chọn có các mấu để hỗ trợ thao tác. Một hệ quả là chúng cần được in với hỗ trợ dưới khoang gắn vuông. Cần gạt có mấu hình mũi tên giữ nguyên ý tưởng của mũi tên để chỉ hướng luồng khí. Van chặn khí kiểu van bi 100mm của tôi (Bản in ) hoạt động tốt, nhưng nó lớn! Thiết kế lại này nhằm mục đích giữ nguyên chức năng nhưng làm cho nó nhỏ gọn hơn một chút. Điều này vẫn phù hợp với ống 100mm. Ngoài vật liệu in, bạn sẽ cần 4 vít định vị M4 ngắn để cố định hai nửa vỏ lại với nhau, và một vít M4 x 8mm khác, cùng với một đai ốc lục giác M4, để cố định cần gạt vào ổ trục của nó (Tôi đã sử dụng vít đầu nút dạng đầu lục giác M4 x 8mm). Nếu bạn muốn sử dụng giá đỡ để gắn van chặn khí vào tường, bạn cần thay thế hai vít M4 x 8mm bằng vít M4 x 18mm (hoặc dài hơn) và một cặp đai ốc lục giác M4. Các lỗ trên vỏ có thể cần được làm rộng bằng mũi khoan phù hợp - 4mm ở một nửa vỏ và 3,3mm (để tạo ren M4) ở nửa còn lại. Bạn cần in 2 vỏ, 1 bộ phận xoay, 1 ổ trục, 1 ổ trục cần gạt và 1 cần gạt cho mỗi van chặn, và giá đỡ nếu bạn muốn sử dụng nó. Nên sử dụng màu khác cho cần gạt so với màu in vỏ để có thể dễ dàng nhìn thấy vị trí của bi (mở hoặc đóng). Cập nhật 05/02/21 Vui lòng xem các bình luận với bài đăng Thingiverse từ George (zhushengliang) liên quan đến các tệp .step. (thing:4705215/comments) ### Cài đặt in Thương hiệu máy in: Anycubic Máy in: Kossel Rafts: Không Supports: Không Độ phân giải: 0.2 Infill: 10% Filament: Ooznest, {Kodak}, [Ooznest] PLA Pro [Giá đỡ = PETG] Royal Blue, Midnight Black, [Apple Green], {Orange} Lưu ý: In bộ phận xoay với một đầu ống hướng lên mặt bàn in, sao cho các khoang hình tam giác cho ổ trục hướng lên trên, như trong hình. Diện tích tiếp xúc với mặt bàn in rất nhỏ, vì vậy tôi khuyên dùng brim để giữ bộ phận xoay trên mặt bàn in (tôi đã dùng brim 6mm). Sau đó, cần làm sạch và chà nhám chỗ thô bằng giấy nhám mịn, nếu không bộ phận xoay sẽ bị kẹt vào vỏ. Sau khi in ================ Làm sạch brim khỏi bộ phận xoay và chà nhám chỗ thô bằng giấy nhám mịn, nếu không bộ phận xoay sẽ bị kẹt vào vỏ. Đế hình tam giác của mỗi ổ trục sẽ cần được dán cố định để đảm bảo nó không bị trượt ra khỏi khoang gắn của nó. Tôi đã sử dụng keo epoxy hai thành phần, đông kết nhanh, chất lượng cao. Đảm bảo rằng cần gạt được gắn vào ổ trục vuông của nó theo hướng bạn muốn trước khi keo khô (bạn có thể sử dụng bất kỳ hướng nào, nhưng tôi đã lắp nó thẳng hàng với hướng luồng khí để chỉ rõ khi van chặn khí mở hay đóng)! Có một khoang cho đai ốc lục giác M4 ở mặt sau của ổ trục cần gạt. Một vít M4 x 8mm sẽ được bắt vào đây để cố định cần gạt vào vị trí. Danh mục: Máy công cụ
