Flux and Solder Paste Dispenser

Đây là bản phối lại của dự án Thingiverse tuyệt vời của mordaha mà tôi đã tối ưu hóa cho các yêu cầu của mình theo các điều khoản sau:

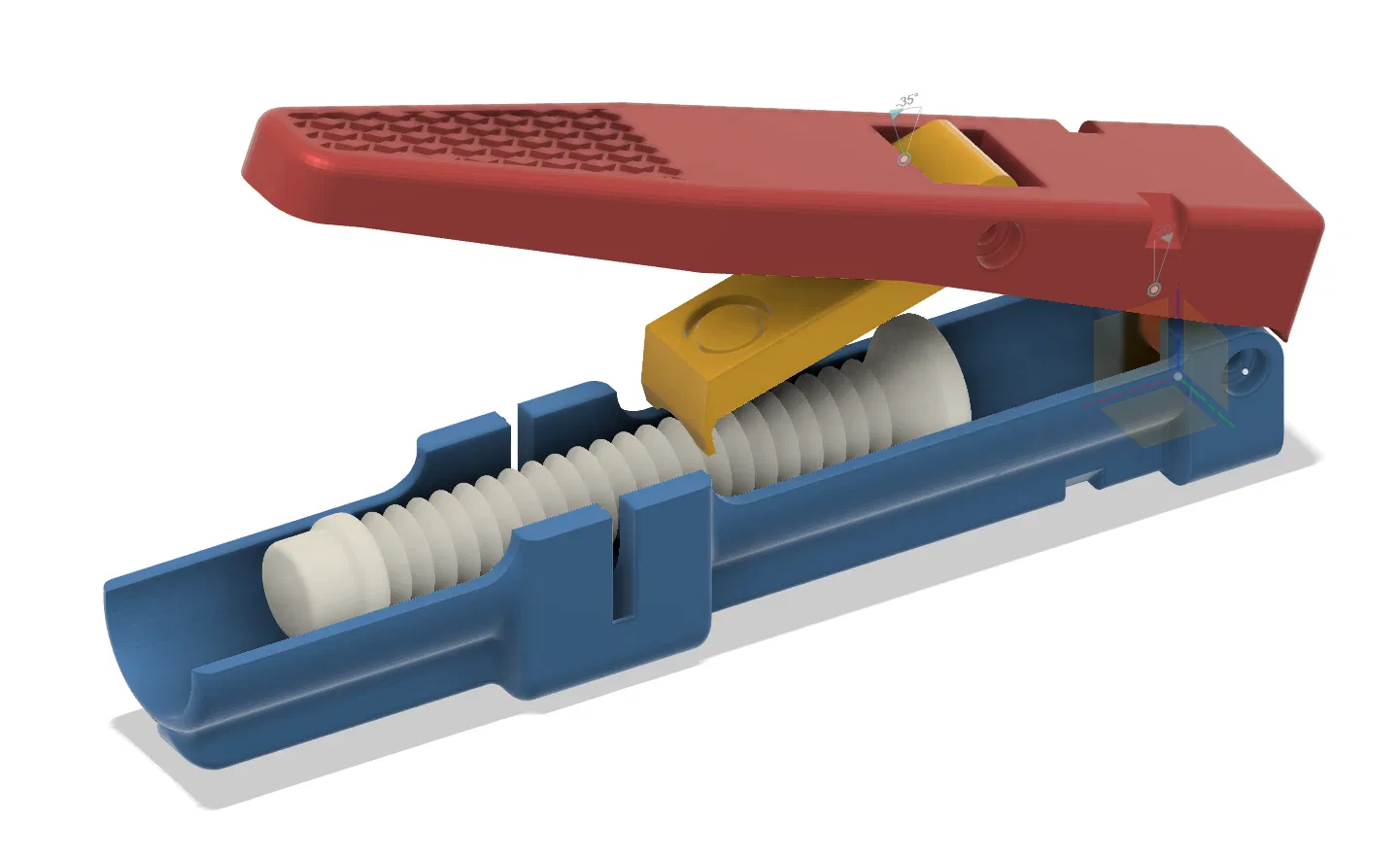

• sử dụng 2 vít M3x20 làm trục đòn bẩy thay vì 1 vít M3 và 1 sợi filament
• các đòn bẩy có nhiều không gian hơn một chút với nhau để di chuyển dễ dàng hơn
• thêm khu vực tay cầm để thao tác chính xác hơn

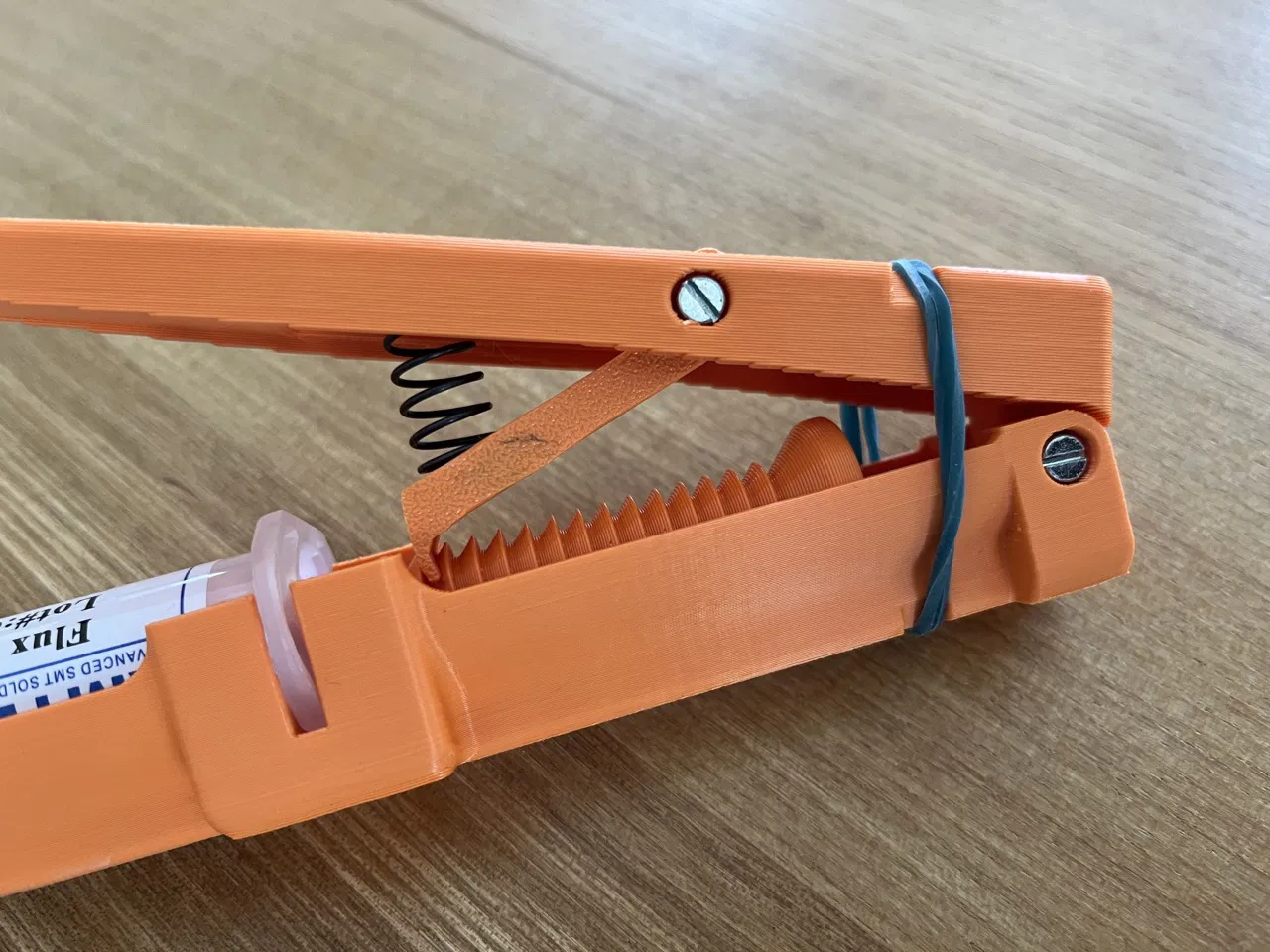

• thêm các rãnh trên đòn bẩy lớn và bộ phận chính để dùng dây cao su hoặc vòng chữ O
• thêm bộ cố định cho lò xo tùy chọn giữa đòn bẩy nhỏ và lớn (đường kính ngoài: 10mm / đường kính trong 8mm), mô hình hoạt động khá tốt mà không cần lò xo

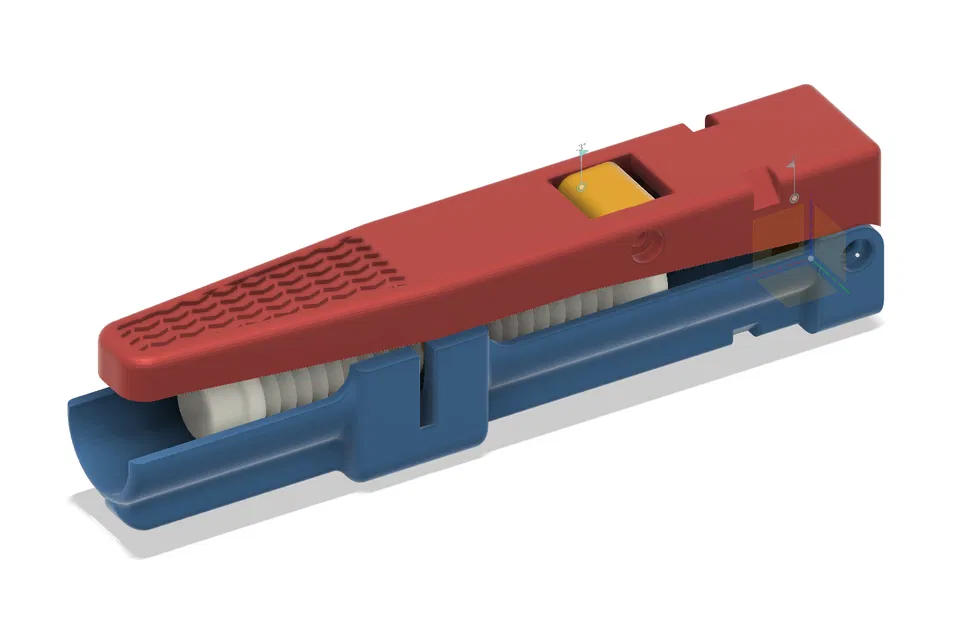

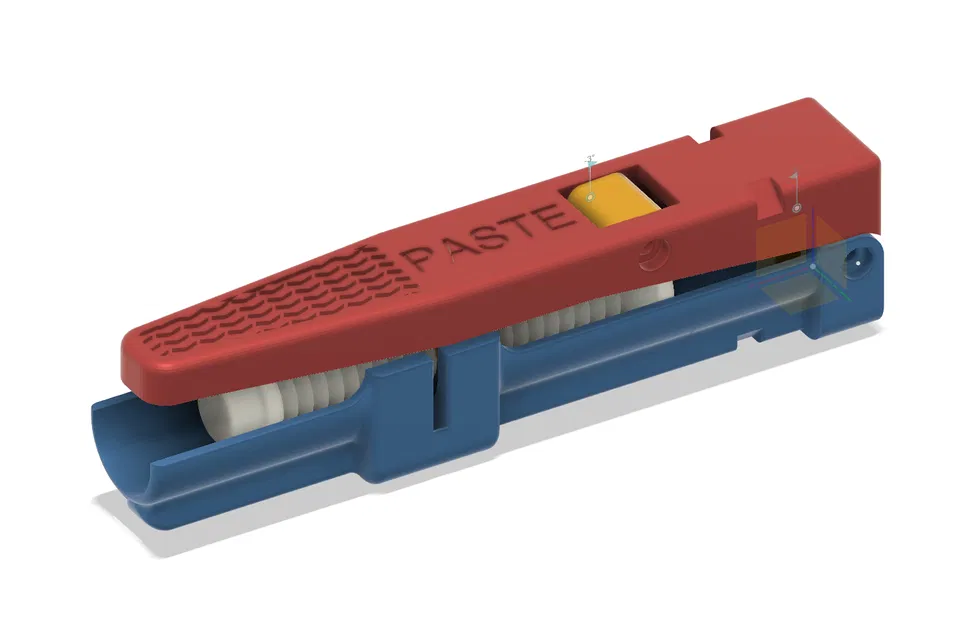

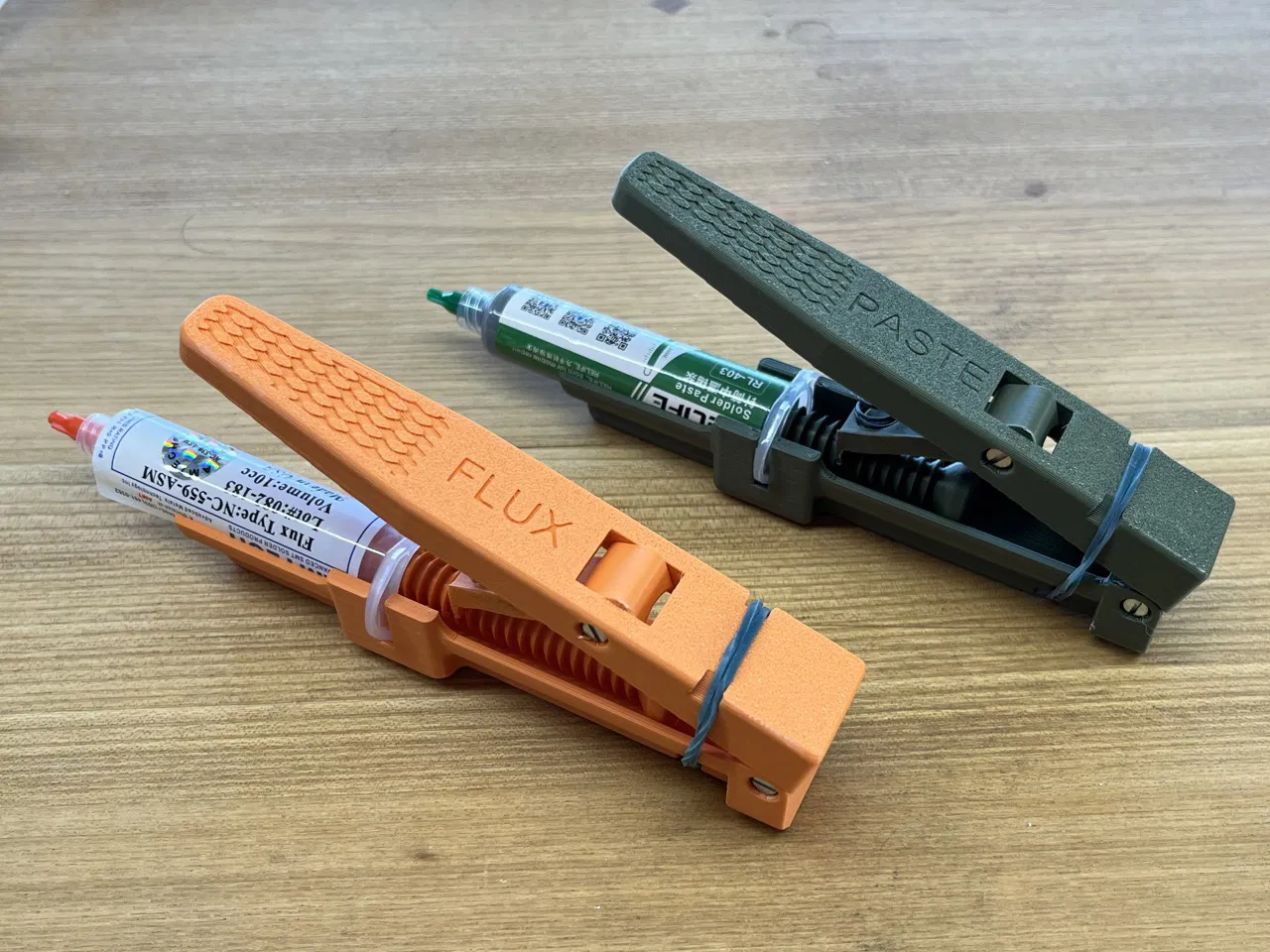

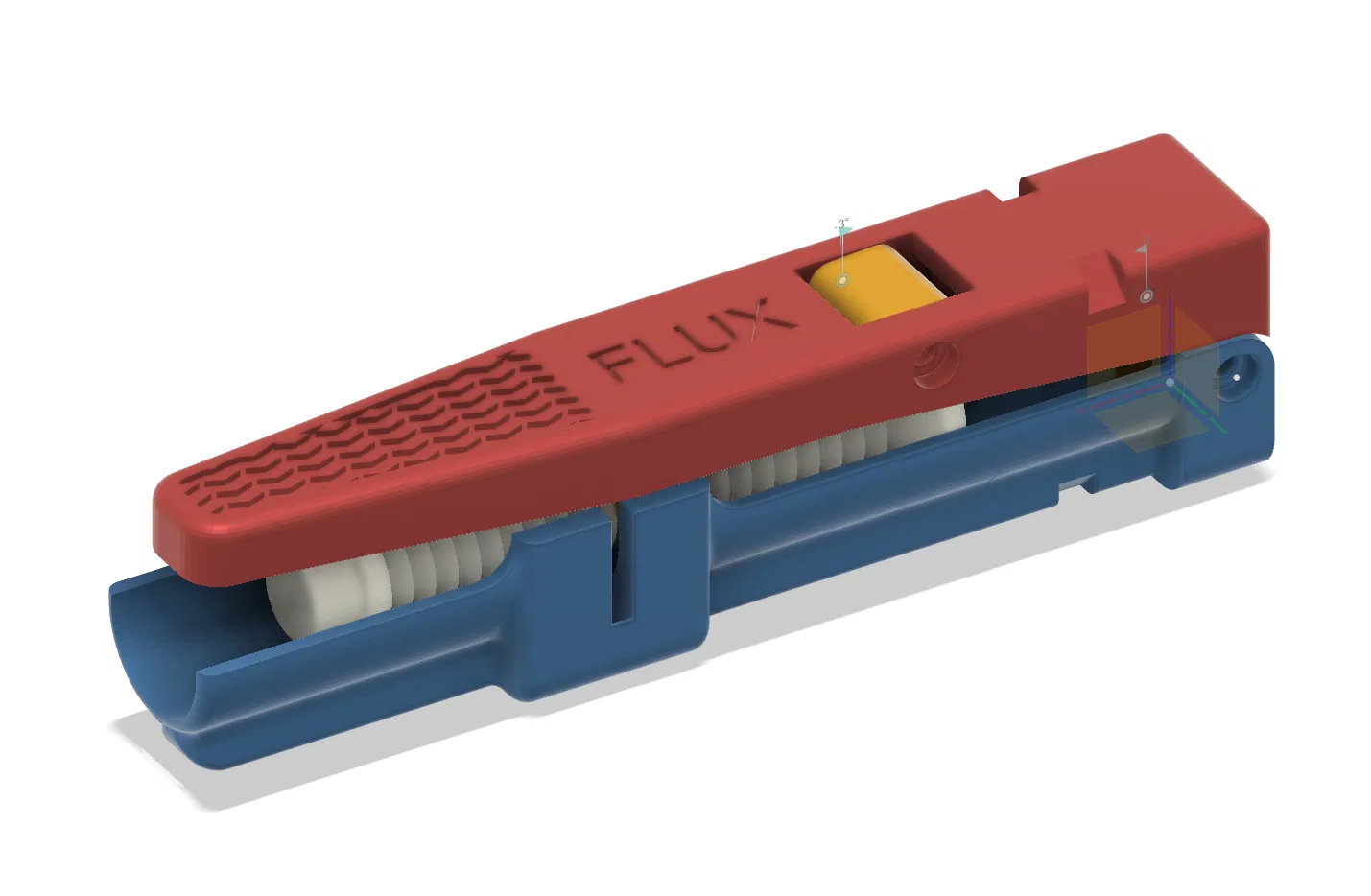

• thêm hai phiên bản đòn bẩy lớn có đánh dấu FLUX và PASTE bên cạnh phiên bản trung tính

Thông số in ấn

• chiều cao lớp không quan trọng, tôi đã sử dụng 0,3mm
• đối với piston, tôi khuyên dùng ít nhất 10mm brim và 3 lớp ngoài cùng để ngăn ngừa các vấn đề về độ ổn định
• không cần hỗ trợ
• tốt nhất nên in bằng PLA

Để có bộ phân phối hoàn chỉnh, bạn cần in 4 bộ phận:

• bộ phận chính
• một trong các đòn bẩy lớn (chọn loại phù hợp với nhu cầu của bạn)
• đòn bẩy nhỏ
• piston

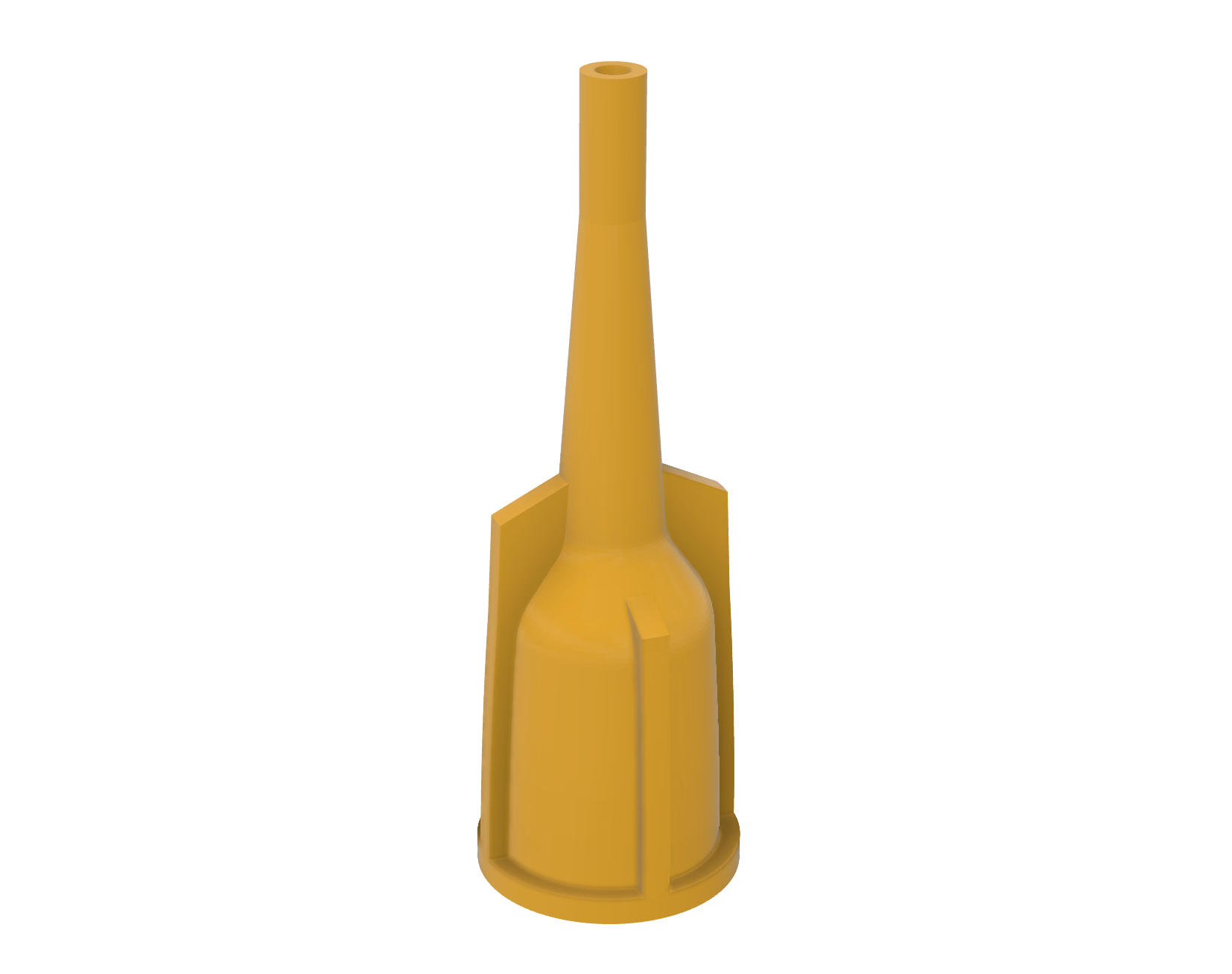

Tôi đã thêm nắp chụp kim tiêm, để dễ dàng đóng và mở kim tiêm đã được khoét mà không cần tháo kim tiêm. Nắp chụp cũng là bản phối lại, bản gốc quá ngắn đối với kim tiêm của tôi.

Ví dụ về nguồn cung cấp vật liệu tiêu hao

Flux: Ali Express, Amazon
Solder Paste no clean: Ali Express, Amazon

Ghi công

Mô hình gốc thuộc bản quyền năm 2020 của mordaha
