JC-Creality K1 Nâng Nắp Có Bản Lề

Cập nhật 2023-07-26 - Đã điều chỉnh chiều cao z của các bộ phận Betweeners, tất cả đều ngang bằng với sàn. 2023-07-20 - Đã thêm bộ phận Betweener phía sau!

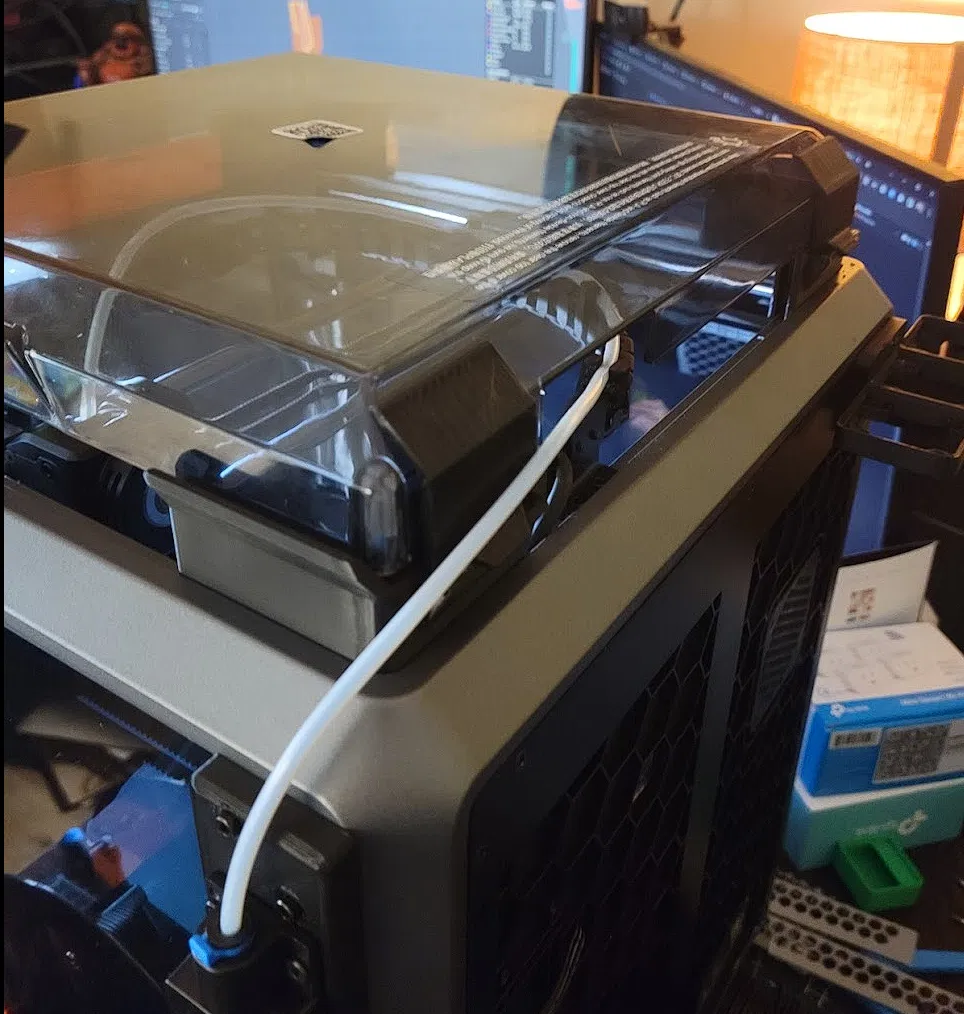

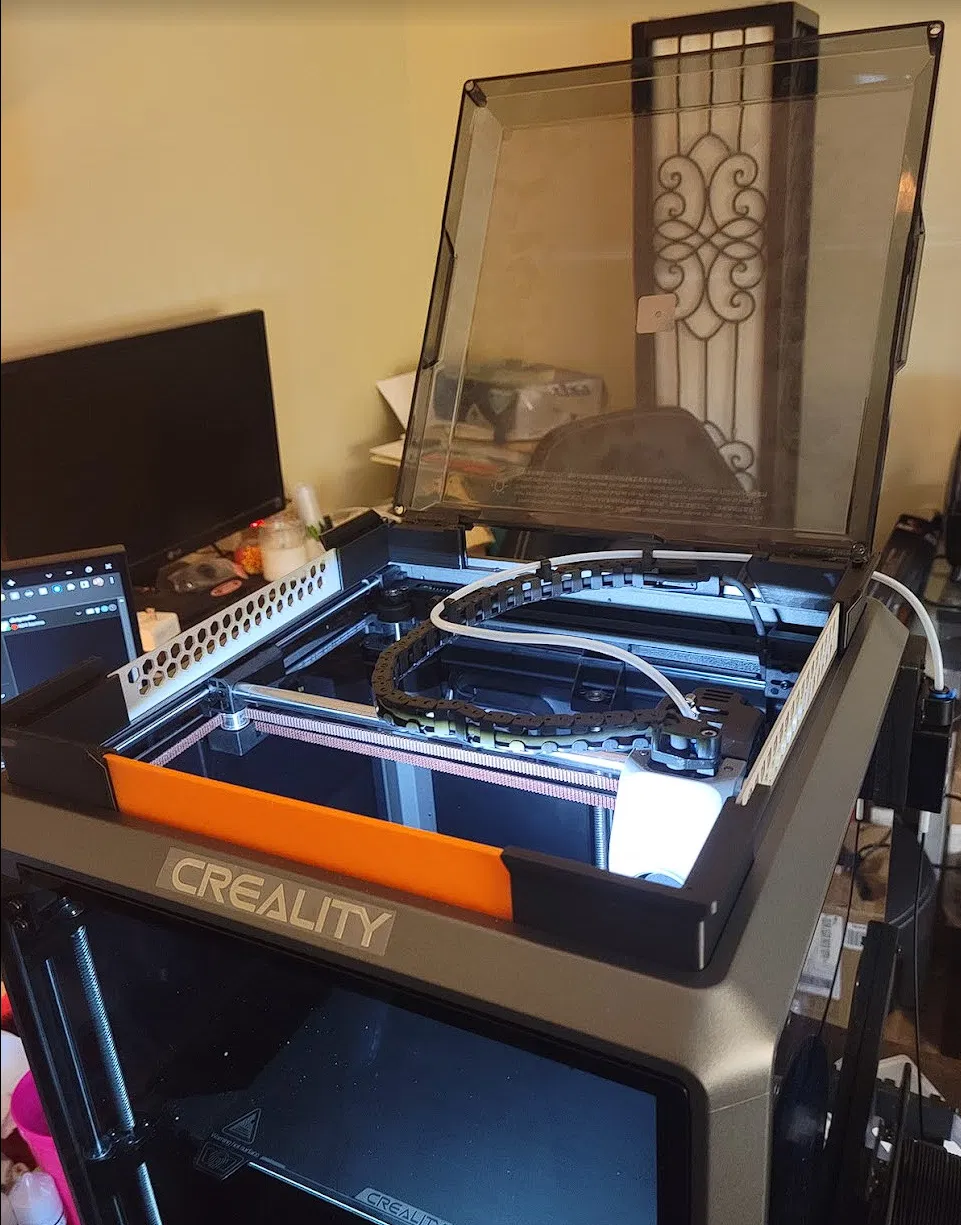

Giới thiệu JC K1 Lid Riser nay có bản lề! Giữ nắp của bạn gắn liền và không còn phải tìm chỗ để nó khi bạn mở máy in. Hệ thống JC K1 Lid Riser bao gồm 4 giá đỡ được bắt vít vào đỉnh K1. Phiên bản có bản lề này không hỗ trợ gắn nam châm như JC K1 Riser không có bản lề. Mỗi bộ phận đã được thiết kế và định hướng cụ thể trên tấm in để có độ bền tối ưu và không cần hỗ trợ!

Có 2 bộ kit được cung cấp. Bộ nâng cấp sẽ in tất cả các bộ phận cần thiết để chuyển từ JC K1 Riser OG sang phiên bản có bản lề mới này. Nếu bạn mới sử dụng hệ thống, Bộ đầy đủ bao gồm tất cả các giá đỡ cũng như 3 bộ phận Betweeners hình lục giác.

• Danh sách bộ phận Bộ nâng cấp: 1 x Hinged.RearRight.Bracket 1 x Hinged.Rear.Bracket 2 x UpperHinge 2 x Pin (in phẳng trên bàn in, không theo chiều dọc)
• Danh sách bộ phận Bộ đầy đủ: 1 x Hinged.RearRight.Bracket 1 x Hinged.Rear.Bracket 2 x UpperHinge 2 x Pin (in phẳng trên bàn in, không theo chiều dọc) 2 x Front.Bracket 3 x Betweeners

Tính năng:

• In bộ đầy đủ trên 1 bàn in
• KHÔNG CẦN HỖ TRỢ
• Mỗi bộ phận được thiết kế đặc biệt để in 3D
• Tiết kiệm vật liệu in, bộ đầy đủ = 100g
• Mỗi giá đỡ được lắp bằng vít m3x30mm
• Các bộ phận Betweeners hoàn toàn có thể thay thế, tùy chỉnh và hoán đổi!

Xem /3d-model/jc-creality-k1-lid-riser-bo-nang-nap-mo-dun để biết thông tin về Betweeners và thông tin bổ sung về hệ thống JC K1 Lid Riser.

LẮP ĐẶT

1. Tháo các vít hiện có ở trên cùng của K1
2. Gắn các giá đỡ JC mới, sử dụng vít m3x30mm vào đỉnh K1. (chỉ gắn phía sau nếu bạn đã có JC K1 Riser)

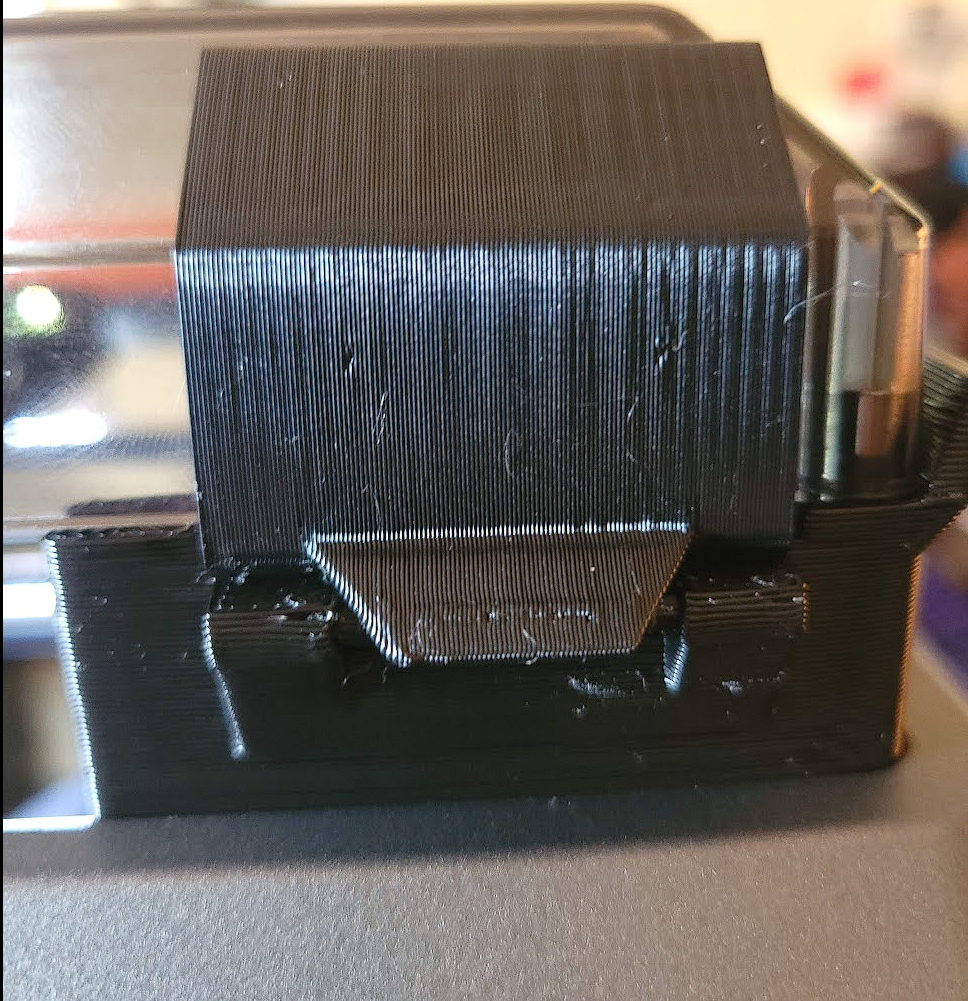

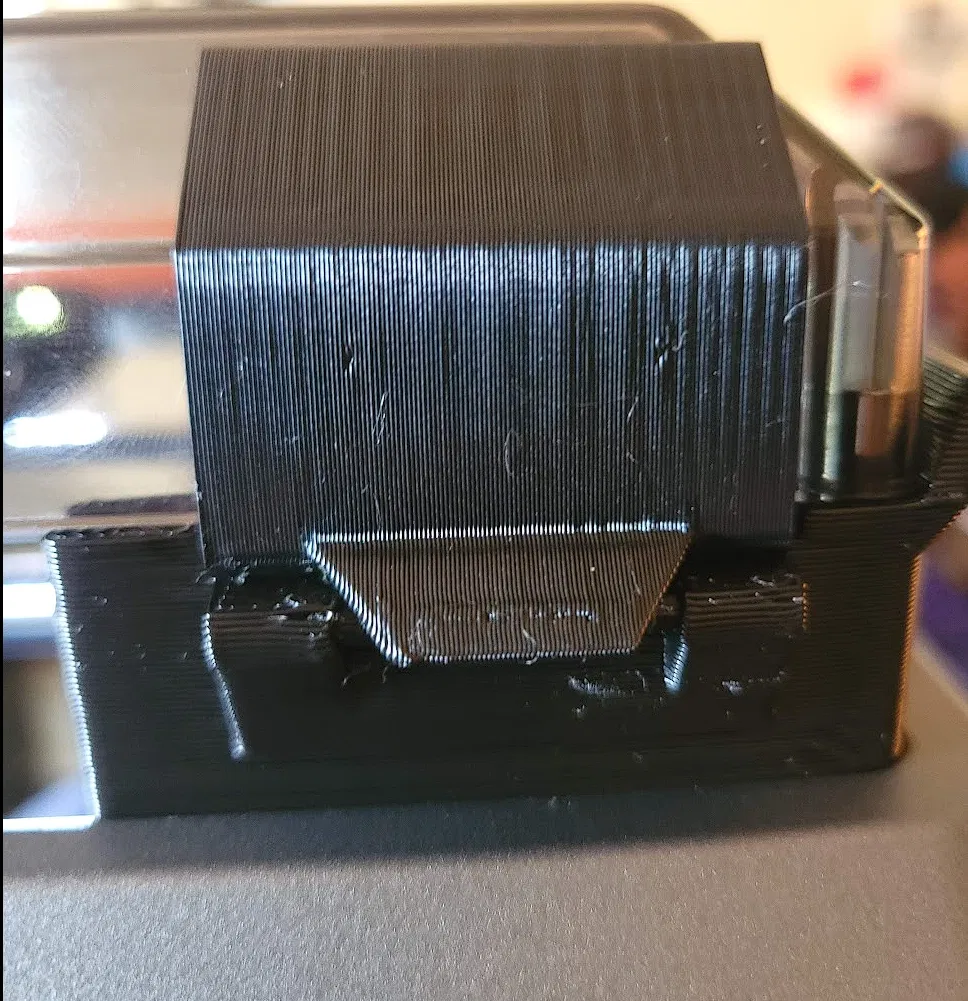

3. Gắn 2 bộ phận UpperHinge vào nắp. Chúng có thể được lắp vào khe hở cáp ở phía sau nắp và trượt vào vị trí.

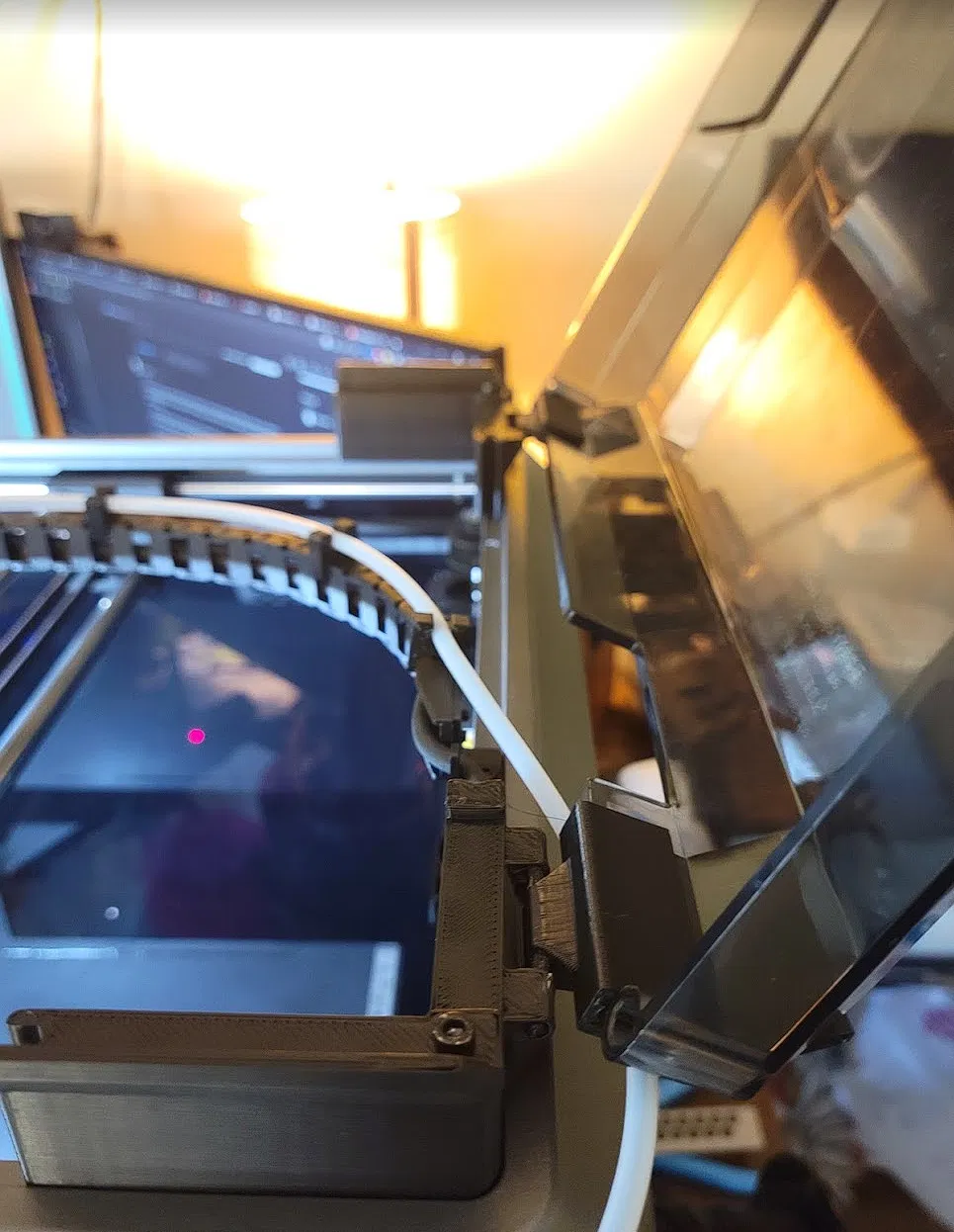

4. Căn chỉnh các lỗ bản lề của UpperHinge và giá đỡ dưới. Sử dụng chốt in, vít M2.5x40mm hoặc thanh rod 2.5mm x 40mm để đẩy qua các lỗ.

LƯU Ý:

• In chốt (Pin) nằm phẳng trên bàn in, nếu bạn in theo chiều dọc thì sẽ gặp khó khăn.

• In chốt (Pin) và UpperHinge dạng khối đặc.

• Nếu chốt của bạn không vào lỗ, hãy dùng mũi khoan 7/64" để tạo một đường đi nhanh. Điều này thường cần làm với UpperHinge.

• Áp lực lên chốt bản lề khi mở hoàn toàn hơi lớn hơn tôi mong muốn. Tôi đã khắc phục vấn đề này vài lần và đã cải thiện nó. Tôi chưa bao giờ bị gãy chốt bản lề, nhưng hãy cẩn thận. Đảm bảo bạn in chốt (Pin) nằm phẳng trên bàn in chứ không phải theo chiều dọc. Nếu bạn in theo chiều dọc, ứng suất sẽ song song với các lớp in, điều này yếu. Nếu bạn in nằm phẳng, ứng suất sẽ vuông góc với các lớp in, điều này mạnh hơn. Có thể sử dụng vít m2.5x40mm thay cho chốt, nhưng tôi không có.

• Chốt bản lề tốt hơn: hãy lấy một ít từ https://www.amazon.com/dp/B09W5PBHGR?psc=1&ref=ppx_yo2ov_dt_b_product_details và cắt chúng xuống còn 40mm. Chốt in hoạt động tốt nhưng sẽ ăn mòn ổ cắm bản lề theo thời gian. Thanh rod kim loại 3mm hoạt động tốt hơn nhiều.

Nếu bạn gặp bất kỳ sự cố nào hoặc có ý tưởng cải tiến, hãy cho tôi biết!
