Vỏ LCD Mini+ có công tắc nguồn và cổng USB cùng nắp che lỗ

Cải thiện khả năng tiếp cận cổng USB và công tắc nguồn của Mini+ với vỏ mới này. Bao gồm nắp che lỗ điện tử, hướng dẫn lắp ráp chi tiết và các mẹo hữu ích. Được thiết kế để dễ dàng in ấn và lắp đặt.

👁️
3.5K
Lượt Xem
❤️
149
Lượt Thích
📥
505
Lượt Tải
Cập Nhật Dec 18, 2025
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Nội dung được dịch bằng AI

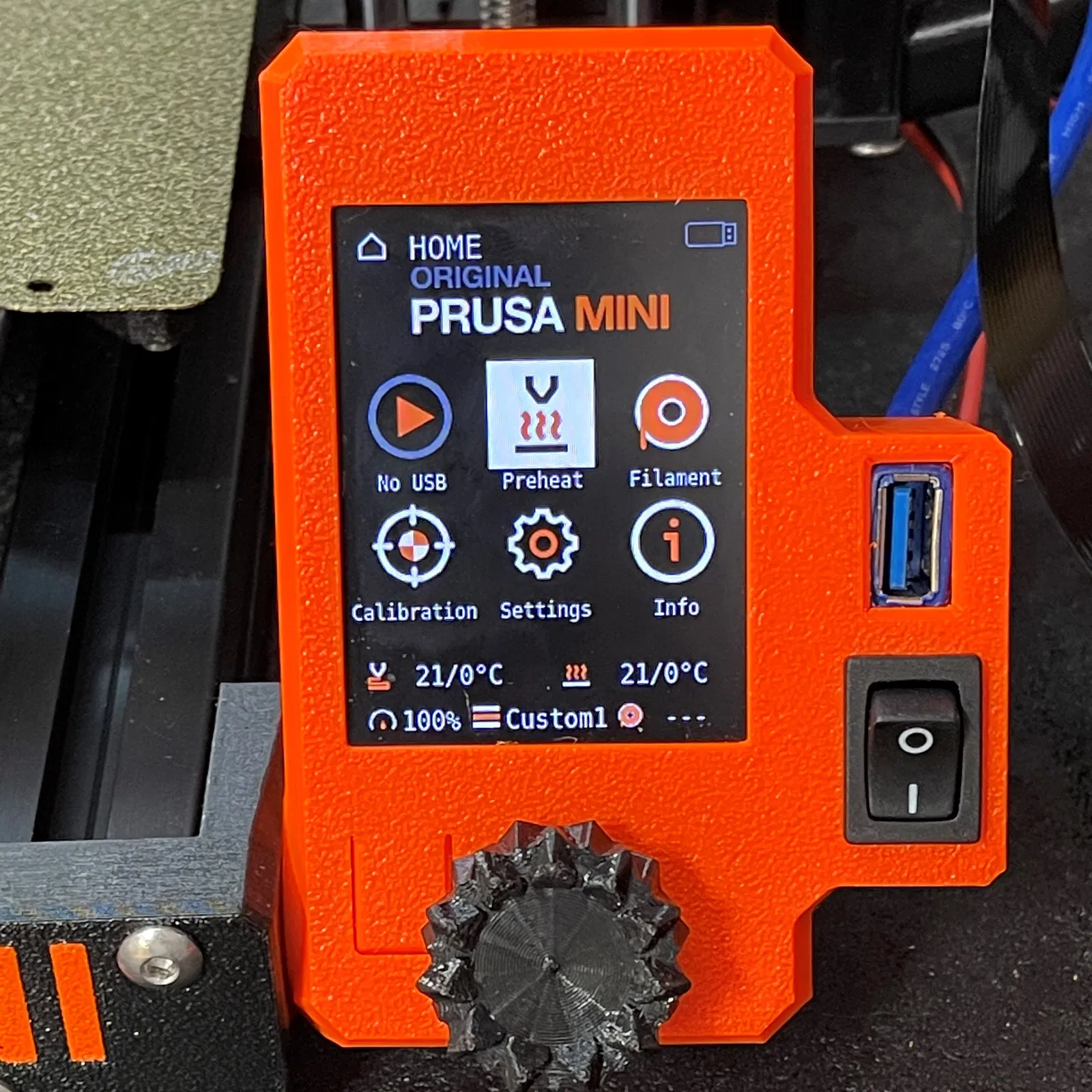

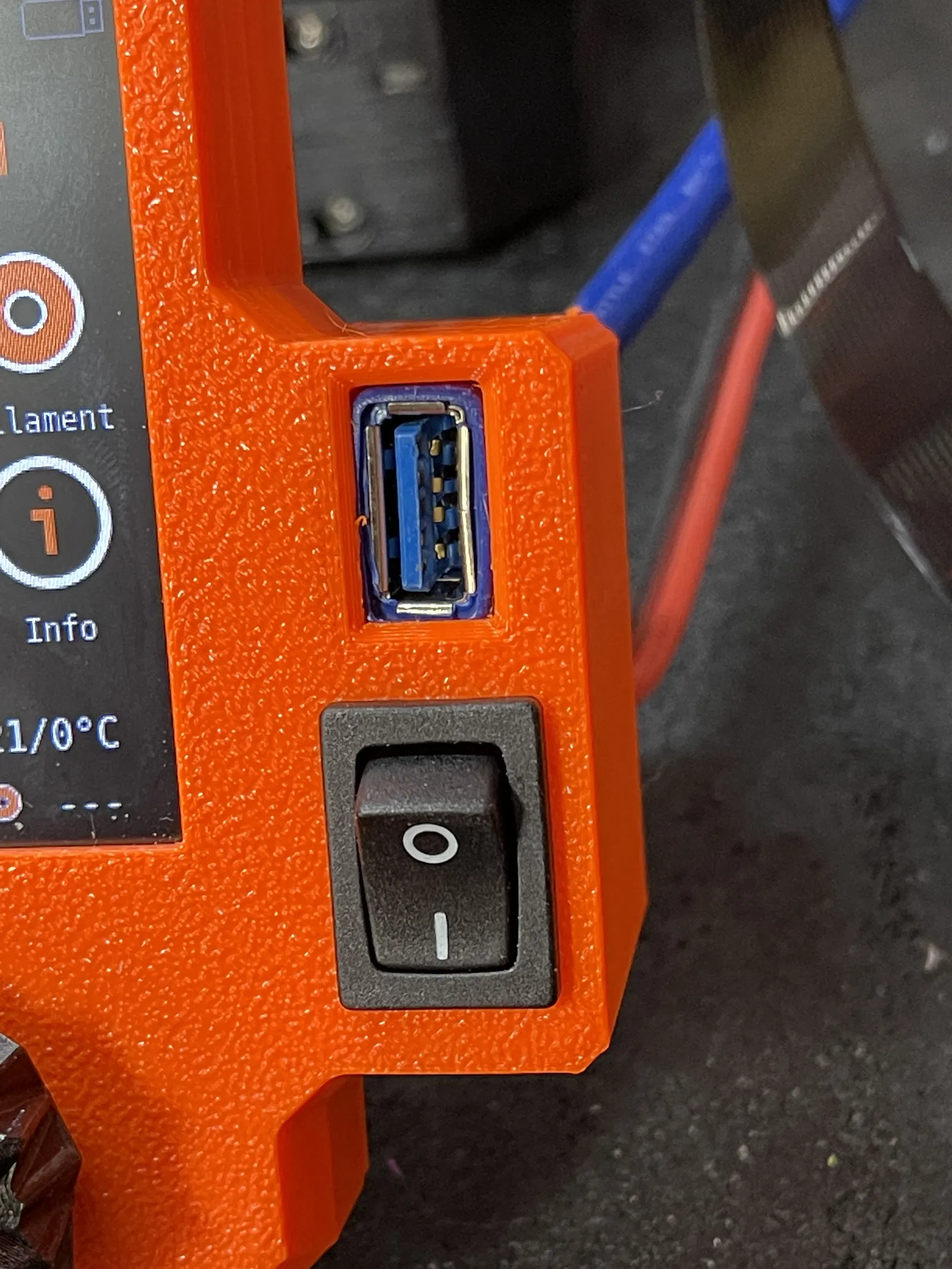

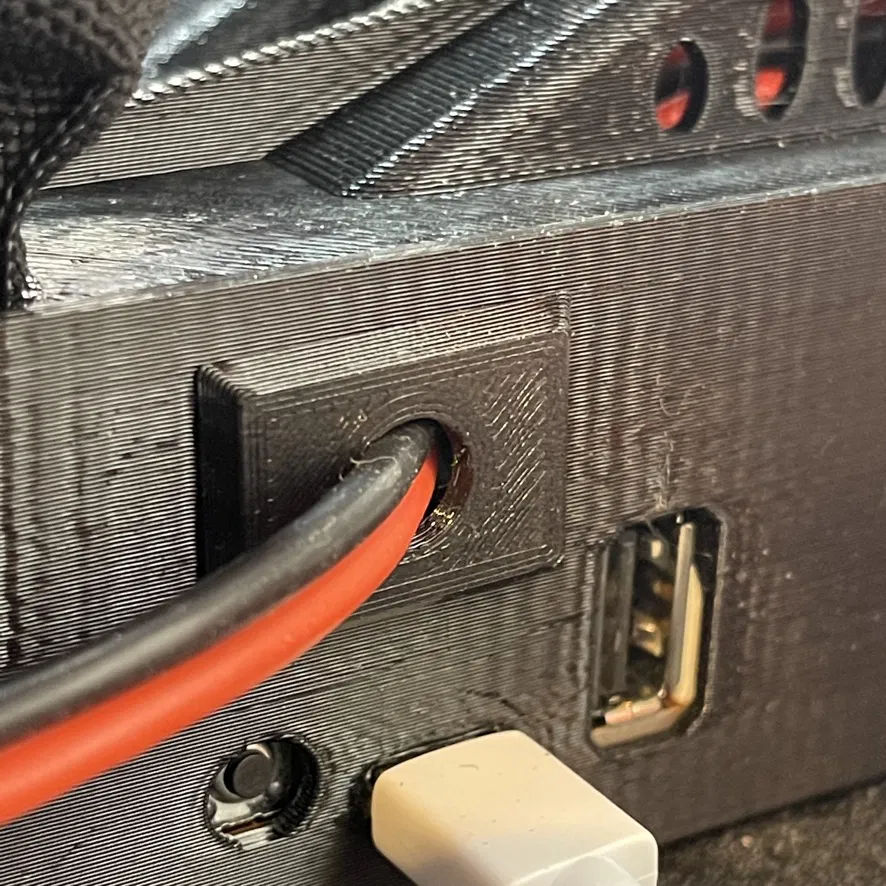

Cái này bổ sung một công tắc nguồn cho của tôi. Cả cổng USB và công tắc nguồn giờ đây đều có thể dễ dàng tiếp cận từ phía trước máy in. Nó hoàn toàn tương thích với . --- Cập nhật 29/07/2021: Đã thêm một nắp che cho lỗ hổng còn lại trong hộp điện tử. Tôi đã in thử mà không cần hỗ trợ và nó hoạt động tốt. --- File 3mf chứa vỏ máy, chốt giữ cáp USB ("stopper") và nắp che cho lỗ hổng trong hộp điện tử. Nó được thiết lập cho Prusament PETG. Không cần hỗ trợ, mặc dù bạn có thể thêm hỗ trợ cho phần cắt để lắp stopper. #### Lắp ráp Tháo LCD khỏi khung như trong Các bước 2 và 3 của hướng dẫn lắp ráp Mini+, theo thứ tự ngược lại. Tháo LCD ra khỏi giá đỡ. Lắp LCD vào vỏ mới này. Nếu bạn sử dụng , sẽ dễ dàng hơn nếu bạn lắp trước vít M3x20 trước khi lắp vỏ, và sử dụng 4 vít M3x12 để cố định LCD và vỏ sau. ##### Cổng USB Tất cả những gì bạn cần là một cáp USB 2.0/3.0 góc 90° với chiều dài khoảng 30 cm (1 ft). Loại tôi đã mua là https://www.amazon.com/gp/product/B08MKW47QD/.. Cắm đầu có góc vào cổng USB của Mini+, sau đó luồn đầu kia vào phần cắt phía trên của vỏ này từ phía sau. Luồn stopper vào từ bên cạnh để cố định cáp. Tôi đã dùng kìm để cẩn thận đẩy stopper vào cho đến khi cáp không còn di chuyển. ##### Công tắc nguồn Bạn sẽ cần khoảng 30 cm (1 ft) dây điện đôi 16 AWG và bốn đầu nối nhanh cái loại 16-14 gauge (màu xanh dương). Mở hộp điện tử của Mini+ và tháo nắp. Tháo cáp nguồn khỏi bo mạch Buddy và tháo công tắc bật-tắt ra khỏi hộp điện tử bằng cách làm theo các bước 7 đến 9 của hướng dẫn lắp ráp theo thứ tự ngược lại. Để rút công tắc nguồn ra, hãy nhấn vào các lẫy an toàn ở hai bên công tắc. Rút cáp nguồn ra khỏi công tắc. Tuốt một vài mm ở một đầu của dây đôi và bấm hai đầu nối nhanh. Làm việc từ bên trong hộp điện tử, luồn đầu dây không có đầu nối trước qua lỗ từng giữ công tắc nguồn, sau đó qua nắp che lỗ (đảm bảo mặt phẳng hướng ra ngoài). Ấn nắp che lỗ vào vị trí. Kết nối lại dây với bo mạch Buddy (bước 9). Tuốt một vài mm ở các đầu còn lại của dây đôi và bấm hai đầu nối nhanh. Luồn dây qua phần cắt phía dưới của mô hình này và gắn dây mới vào công tắc bằng cách đẩy hai đầu nối nhanh vào các đầu cuối của công tắc. Ấn công tắc vào vị trí trong vỏ. Đóng hộp điện tử lại (các bước 20 và 21). ##### Lắp ráp cuối cùng Gắn lại LCD bằng vít M3x20 vào khung (bước 3). Nếu bạn thích những gì tôi đang làm… … hãy cân nhắc mua cho tôi một ly cà phê hoặc tham gia Câu lạc bộ của tôi.
