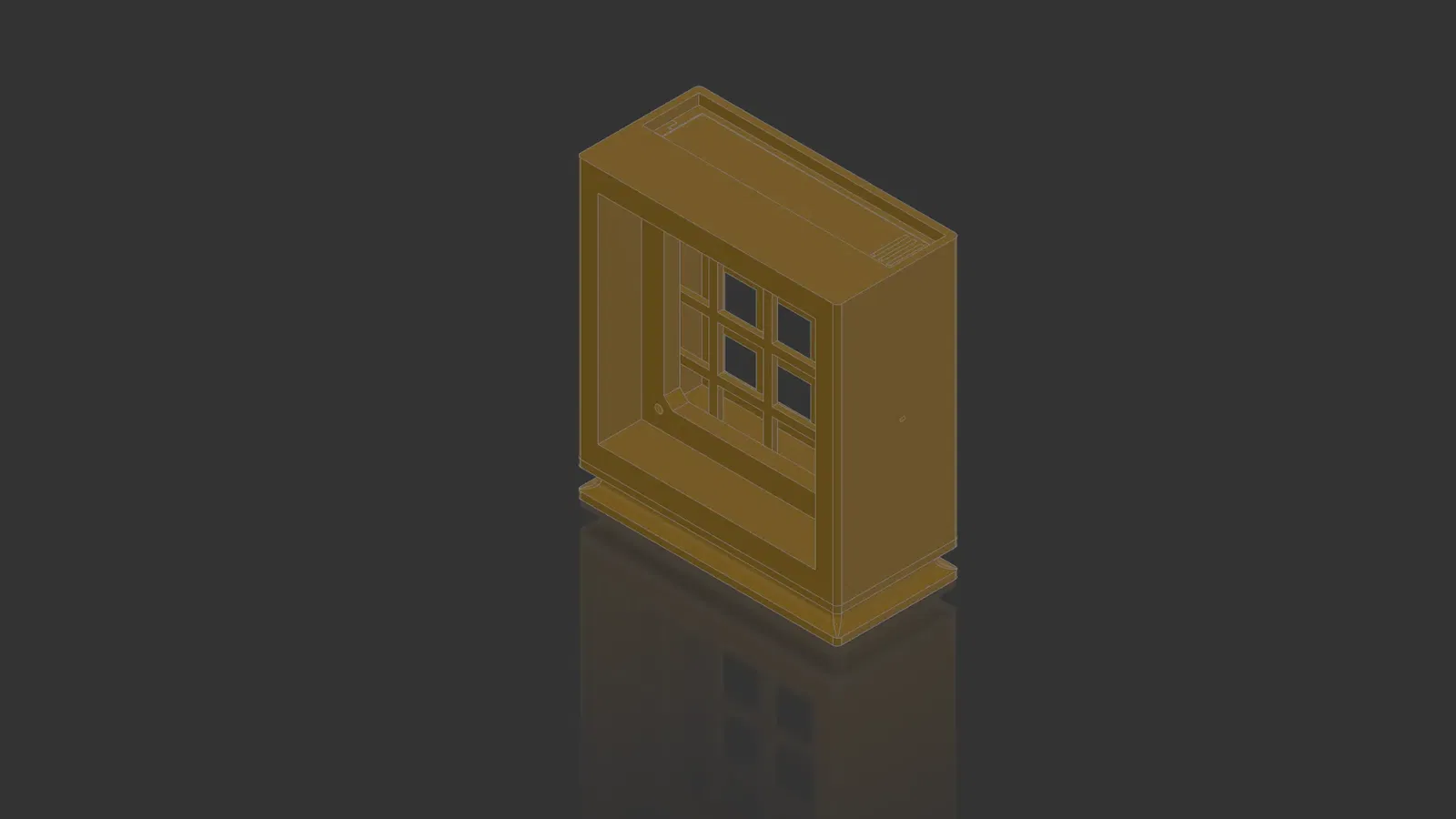

Máy hút khói với quạt 120 mm và bộ lọc carbon hoạt tính

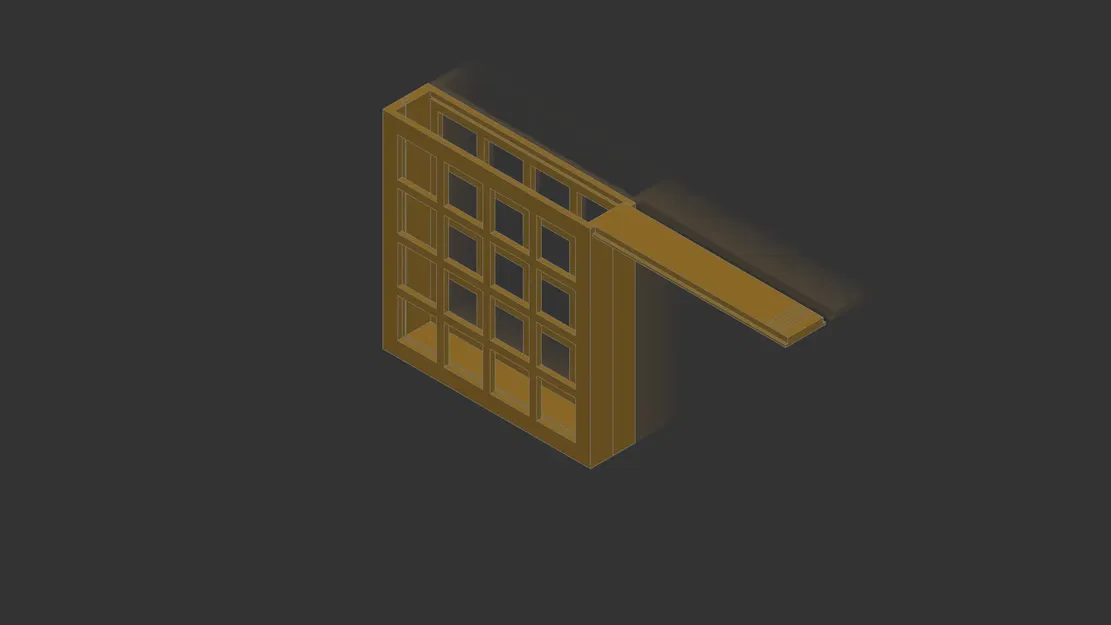

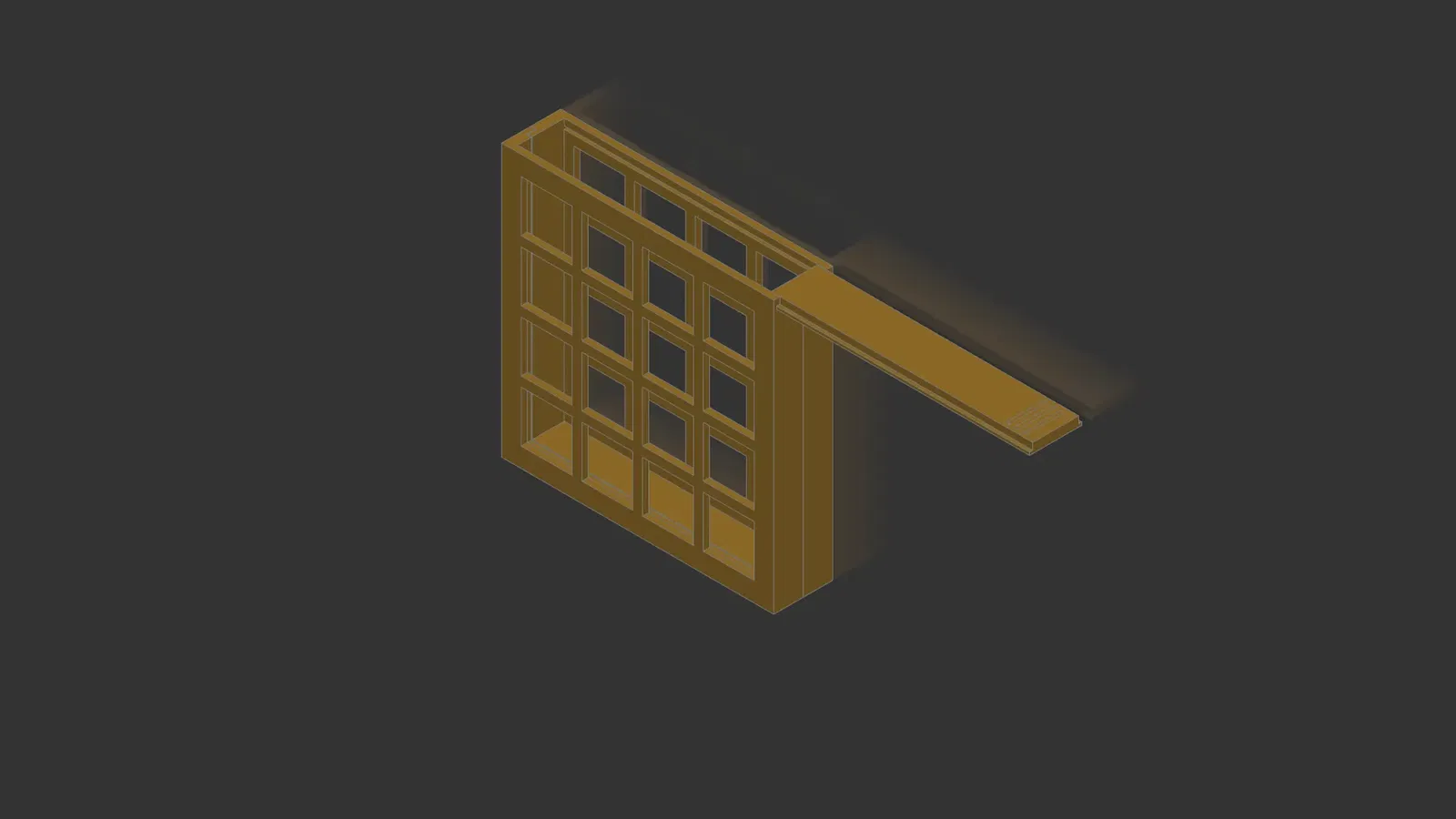

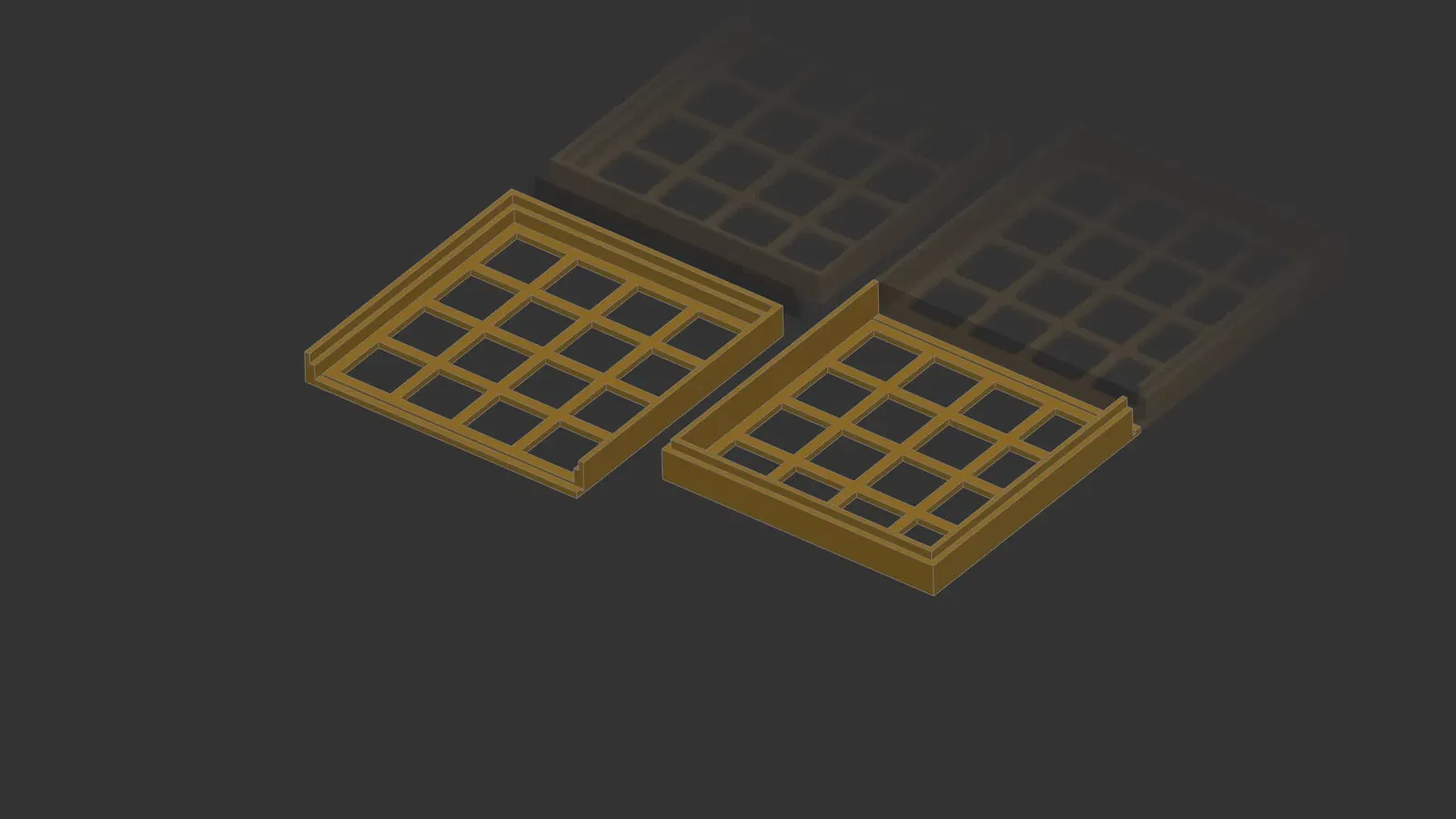

Đây là một thiết bị hút khói sử dụng quạt 120×120×25 mm và bộ lọc than hoạt tính. Các cartridge phải được dán chặt với nhau và có thể chứa bọt lọc hoặc hạt than hoạt tính nguyên chất. Để sử dụng dạng hạt, bạn phải tìm một lưới sàng với các lỗ không lớn hơn 800 micron và dán nó vào các lỗ của cartridge. Kích thước bên trong của các cartridge là 130×130 mm.

Tôi thích sử dụng một cáp USB đã cắt để cấp nguồn cho quạt, tuy nhiên bạn có thể sử dụng bất kỳ cáp nào có thể cung cấp dòng điện cần thiết cho quạt của bạn, và một lỗ để dẫn cáp có thể được tìm thấy ở bên phải của đế. Nó không có chỗ cho công tắc và hoạt động bằng cách cắm cáp vào.

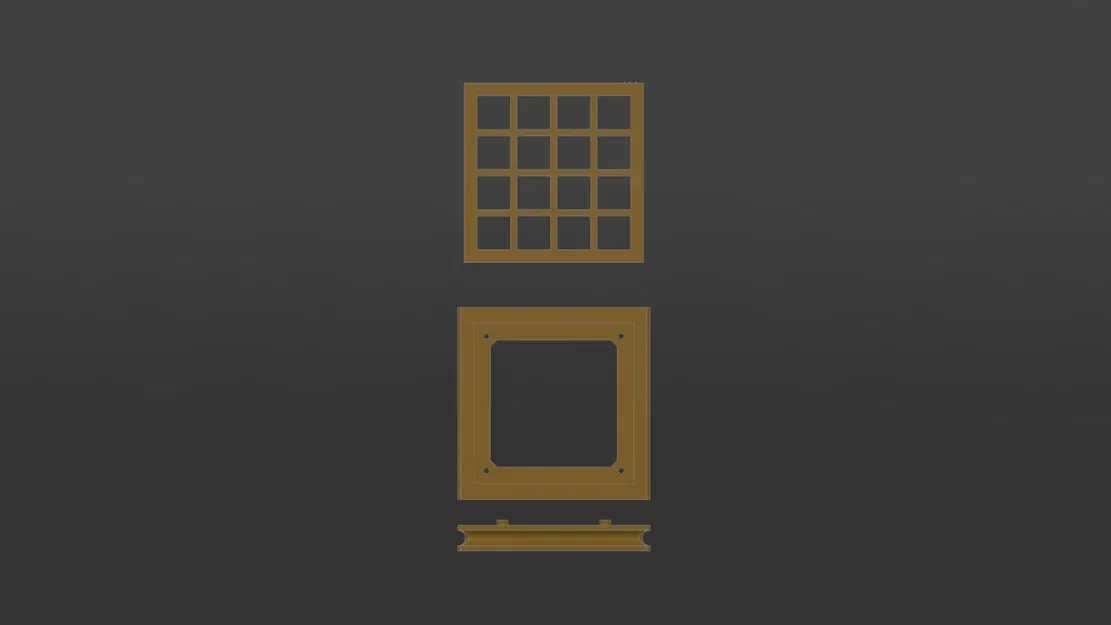

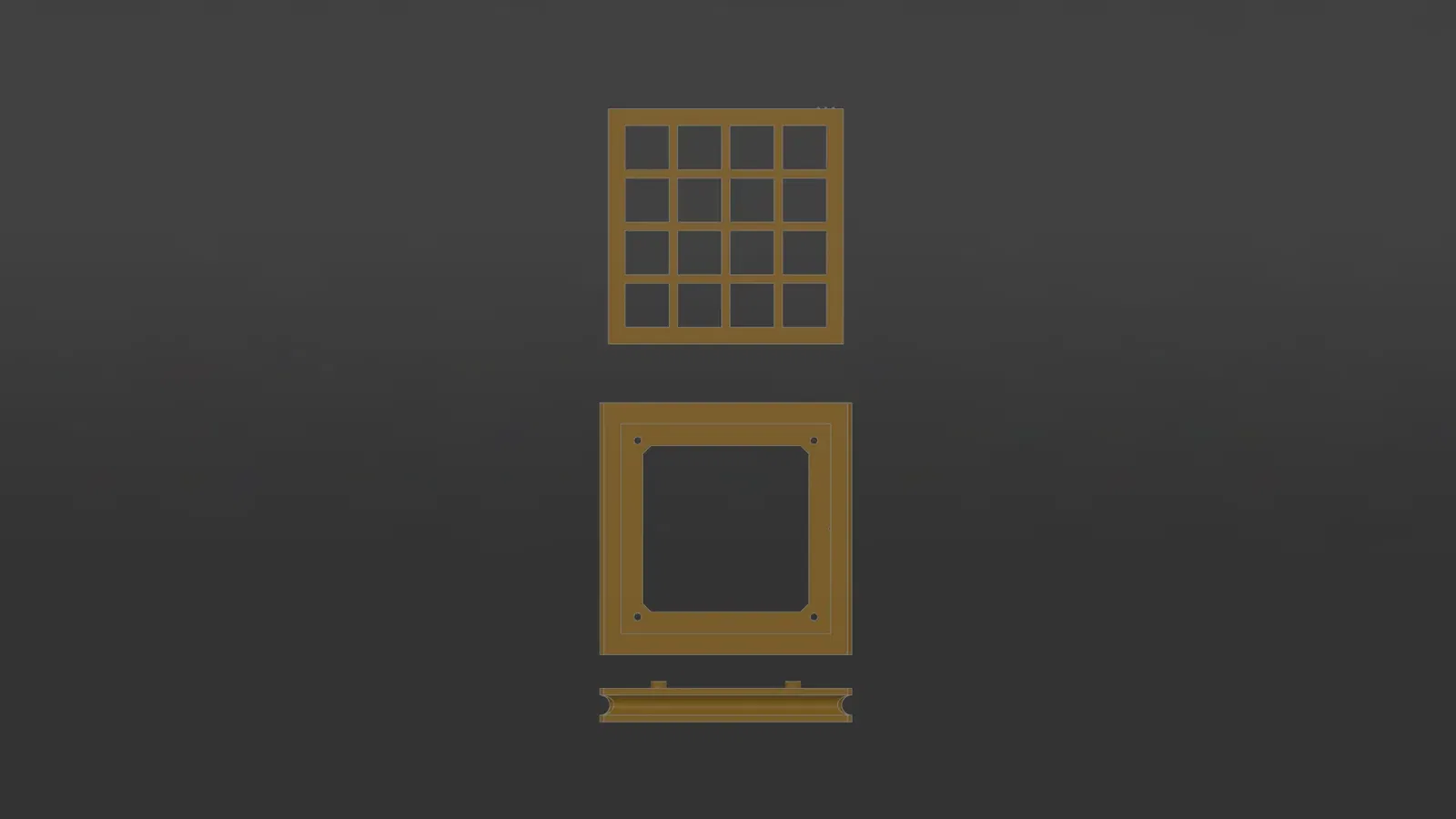

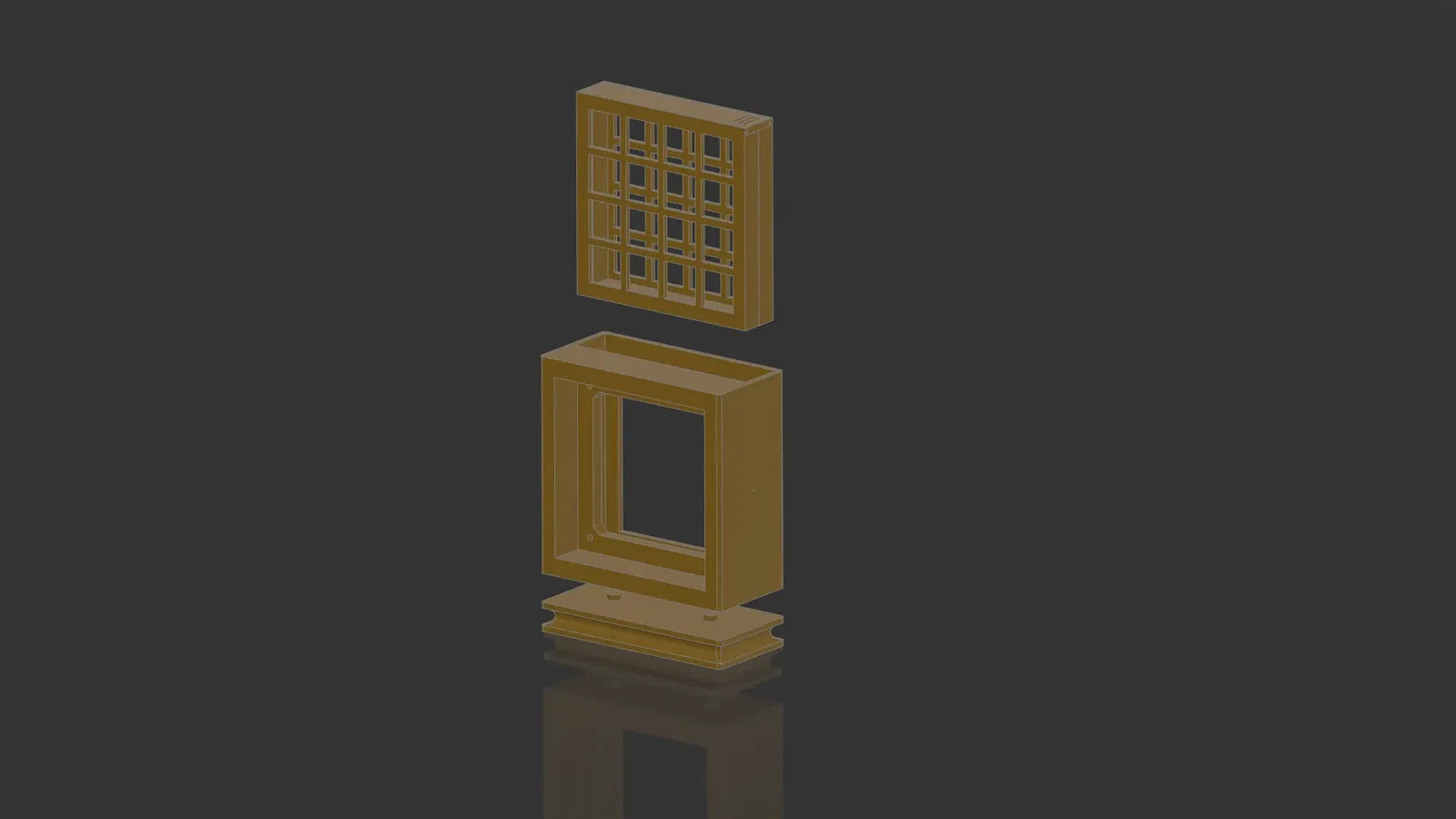

Phần dưới là một bộ tổ chức cáp, và không cần phải in. Nó được thiết kế để vừa khít, tuy nhiên tôi đã không kiểm tra độ dung sai, vì vậy có thể cần một ít keo để cố định nó lại.

Có 9 mm tường phía sau quạt và các lỗ rộng 4 mm, vì vậy cần 4 vít M4 có chiều dài bằng độ dày của quạt + không quá 9 mm. Quạt của tôi có độ dày 25 mm, vì vậy tôi đã chọn vít M4x30mm.
