Phích cắm cho máy in Da Vinci
Bộ phích cắm này giúp lấp đầy các lỗ ở sàn máy in XYZPrinting Da Vinci 1.0 / 1.0A / 2.0, ngăn vật thể rơi vào trong. Một số phích cắm có lỗ tích hợp để đựng keo UHU, cọ và kìm cắt.
Mô tả

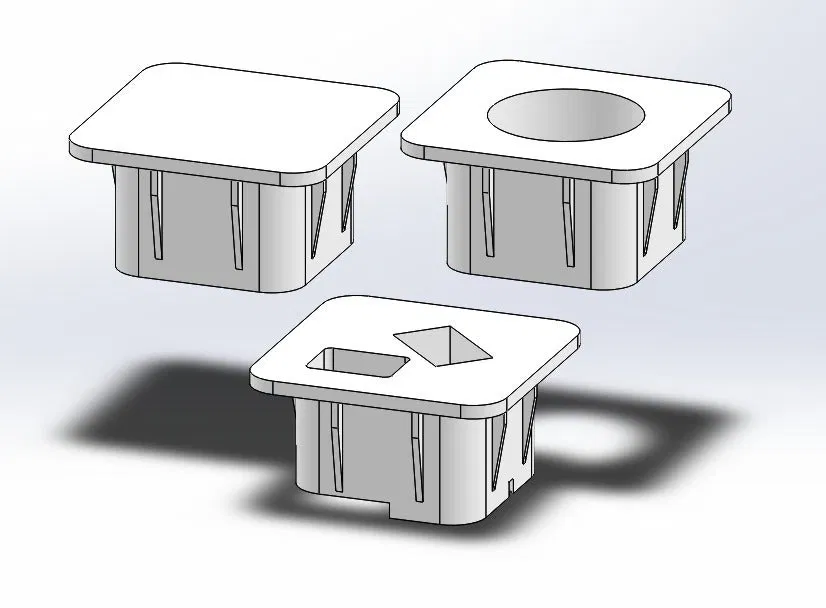

Các phích cắm này lấp đầy các lỗ ở sàn bên trong của máy in XYZPrinting Da Vinci 1.0 / 1.0A / 2.0, để ngăn vật thể rơi vào bên trong. Các biến thể của bản thân phích cắm có lỗ, để lưu trữ keo UHU dạng thỏi, cọ và kìm cắt (Kìm cắt dây siêu nhỏ Hakko CHP-170 - http://www.amazon.com/gp/product/B00FZPDG1K )!
Thông số kỹ thuật:
Dimensions: 1.496" rộng x 1.496" dài x 0.787" cao (mỗi cái)
Thể tích: 0.39-0.53 inch khối (mỗi cái, có đế)
Trọng lượng: ~0.02 pound (mỗi cái, có đế)
Tệp tin:
Bộ (2 cái trơn, 1 cái đựng keo, 1 cái đựng dụng cụ): PTW-00-1-PT-0190-XXX (Plug, DaVinci 1.0A, Set).STL

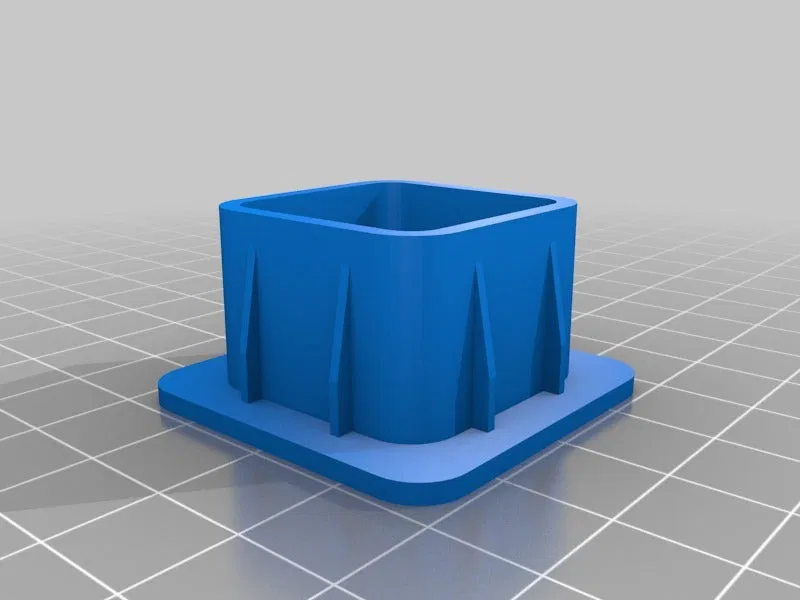

Phích cắm không có lỗ: PTW-00-1-PT-0190-000 (Plug, DaVinci 1.0A).STL

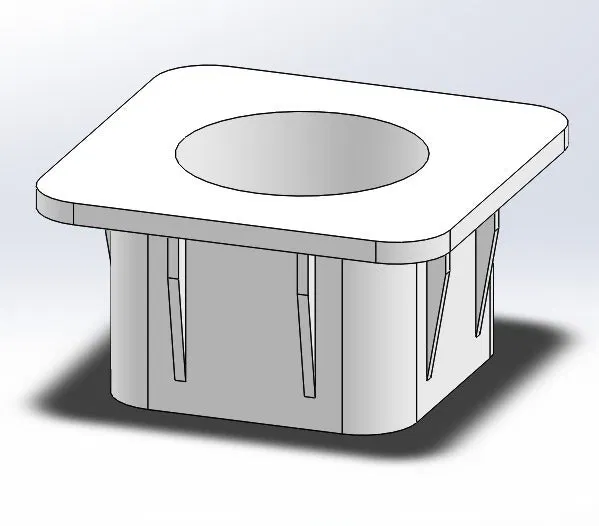

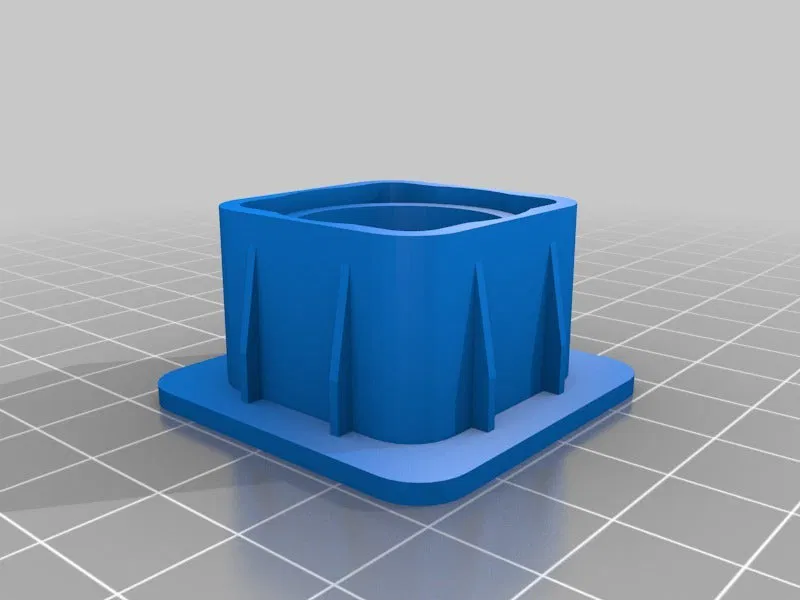

Phích cắm chỉ có lỗ đựng keo: PTW-00-1-PT-0190-001 (Plug, DaVinci 1.0A, Glue).STL

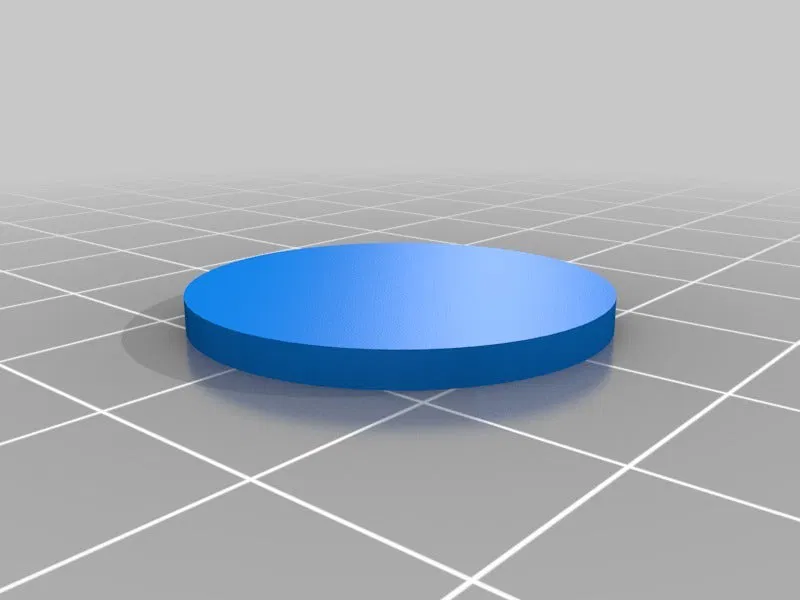

Chỉ đế đựng keo: PTW-00-1-PT-0190-002 (Plug, DaVinci 1.0A, Glue Base).STL

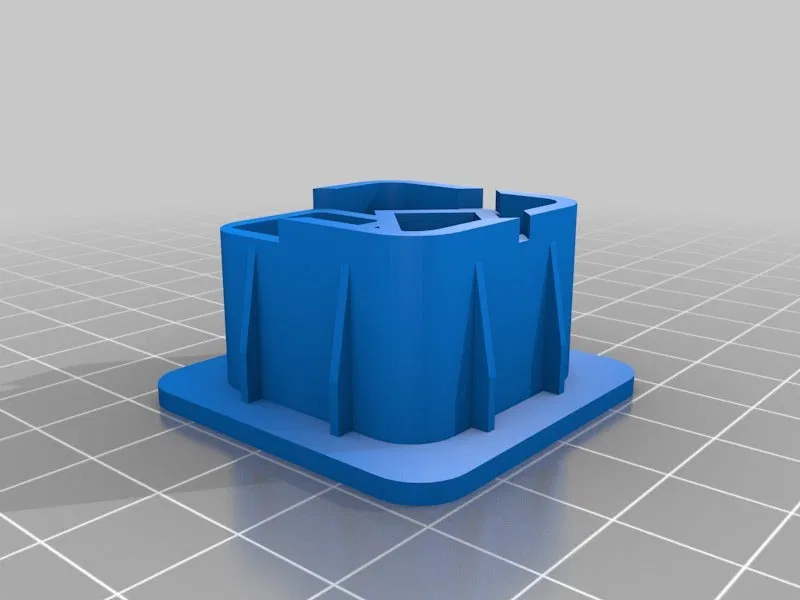

Phích cắm chỉ có lỗ đựng dụng cụ: PTW-00-1-PT-0190-003 (Plug, DaVinci 1.0A, ToolA).STL

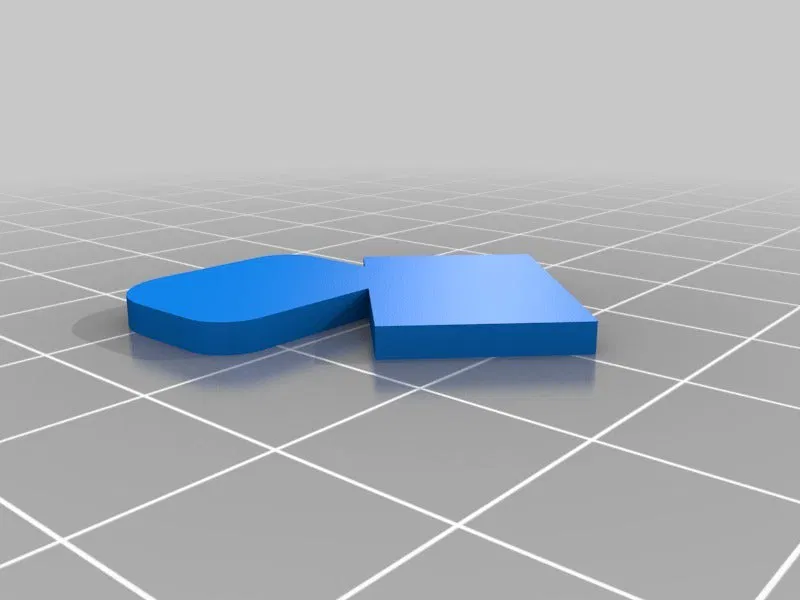

Chỉ đế đựng dụng cụ: PTW-00-1-PT-0190-004 (Plug, DaVinci 1.0A, ToolABase).STL
(Tên tệp .STL không khớp với tên tệp .SLDPRT vì Da Vinci sẽ không in các tệp có tên dài hơn 56 ký tự.)
Dựa trên ý tưởng, nhưng không phải tệp từ, bộ phận này: http://us.gallery.xyzprinting.com/us_en/membergallery/model/201407092113577
Hướng dẫn in
Danh mục: Phụ kiện máy in 3D Tóm tắt
Các phích cắm này lấp đầy các lỗ ở sàn bên trong của máy in XYZPrinting Da Vinci 1.0 / 1.0A / 2.0, để ngăn vật thể rơi vào bên trong. Các biến thể của bản thân phích cắm có lỗ, để lưu trữ keo UHU dạng thỏi, cọ và kìm cắt (Kìm cắt dây siêu nhỏ Hakko CHP-170 - http://www.amazon.com/gp/product/B00FZPDG1K )!
Thông số kỹ thuật:
Dimensions: 1.496" rộng x 1.496" dài x 0.787" cao (mỗi cái)
Thể tích: 0.39-0.53 inch khối (mỗi cái, có đế)
Trọng lượng: ~0.02 pound (mỗi cái, có đế)
Tệp tin:
Bộ (2 cái trơn, 1 cái đựng keo, 1 cái đựng dụng cụ): PTW-00-1-PT-0190-XXX (Plug, DaVinci 1.0A, Set).STL
Phích cắm không có lỗ: PTW-00-1-PT-0190-000 (Plug, DaVinci 1.0A).STL
Phích cắm chỉ có lỗ đựng keo: PTW-00-1-PT-0190-001 (Plug, DaVinci 1.0A, Glue).STL
Chỉ đế đựng keo: PTW-00-1-PT-0190-002 (Plug, DaVinci 1.0A, Glue Base).STL
Phích cắm chỉ có lỗ đựng dụng cụ: PTW-00-1-PT-0190-003 (Plug, DaVinci 1.0A, ToolA).STL
Chỉ đế đựng dụng cụ: PTW-00-1-PT-0190-004 (Plug, DaVinci 1.0A, ToolABase).STL
(Tên tệp .STL không khớp với tên tệp .SLDPRT vì Da Vinci sẽ không in các tệp có tên dài hơn 56 ký tự.)
Dựa trên ý tưởng, nhưng không phải tệp từ, bộ phận này: http://us.gallery.xyzprinting.com/us_en/membergallery/model/201407092113577
Hướng dẫn

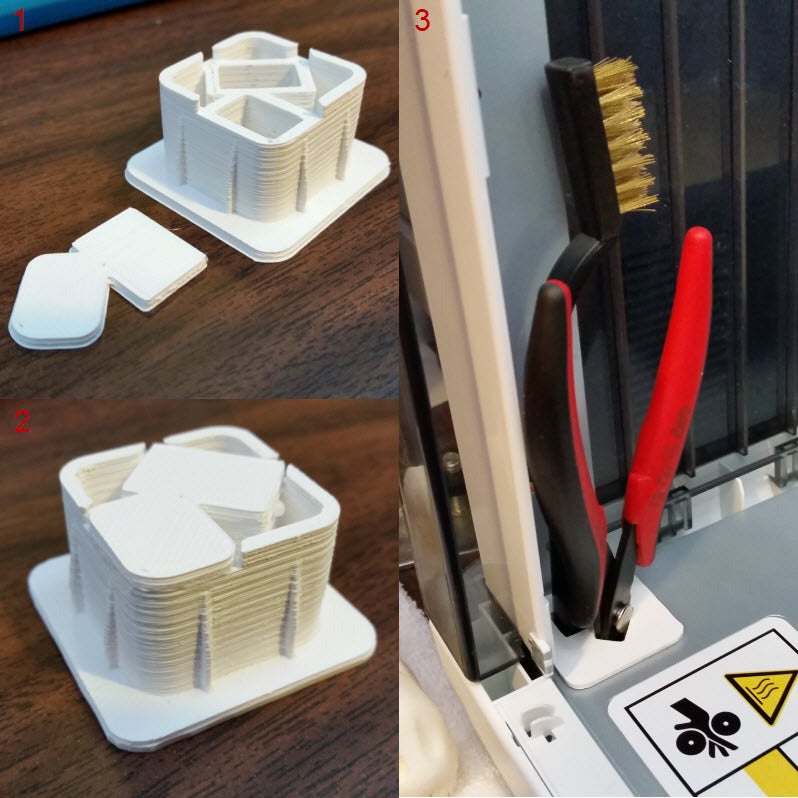

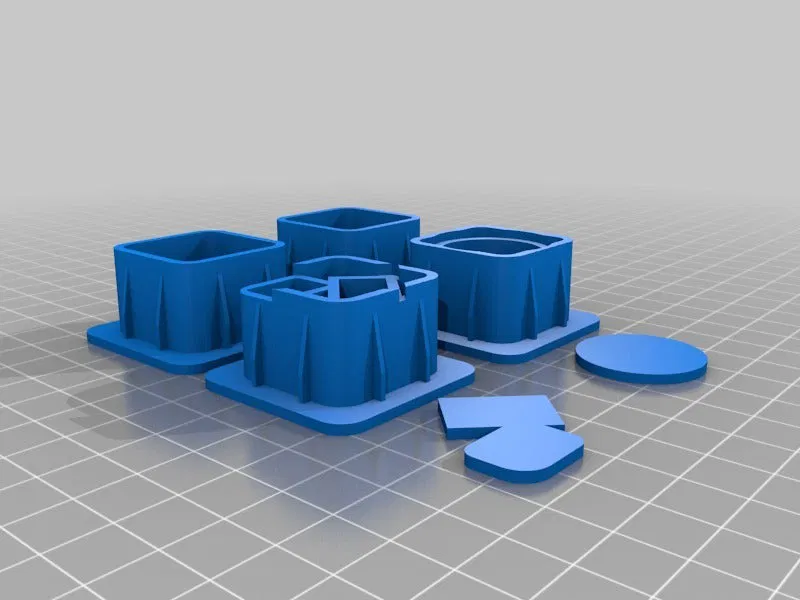

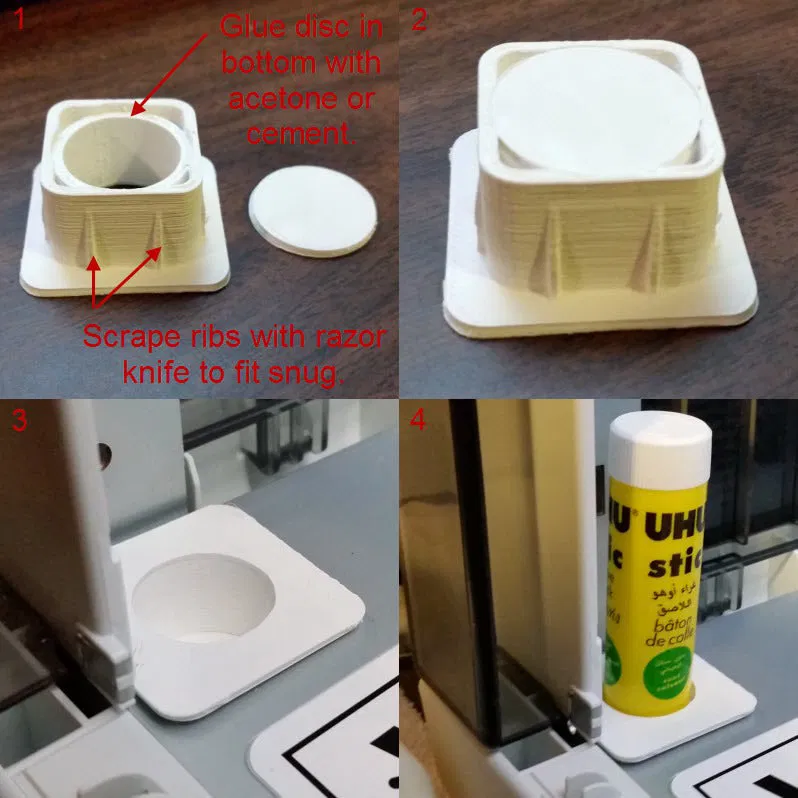

- In bộ phích cắm và đế. Tệp PTW-00-1-PT-0190-XXX (Plug, DaVinci 1.0A, Set).STL bao gồm tất cả 4 phích cắm. Cần khoảng 13m sợi nhựa, để in ở lớp cao 0.1, chất lượng tuyệt vời, trên máy của tôi.
- Lắp thử đế vào đáy phích cắm, cắt bớt các cạnh nếu cần bằng dao cạo.
- Dán đế vào đáy phích cắm, bằng acetone cho ABS, hoặc xi măng hoặc keo phù hợp khác.
- Lắp các phích cắm vào các lỗ sàn bên trong máy in. Các gân ép được cố tình làm hơi quá khổ. Cạo nhẹ các gân bằng dao cạo, hoặc dùng dũa, để điều chỉnh cho vừa khít. Phích cắm dụng cụ hoạt động tốt nhất ở góc trước bên trái, với lỗ có các góc tròn ở góc máy.
- Đặt keo UHU dạng thỏi và dụng cụ vào các lỗ trên phích cắm.
