Bộ dây xích cáp cho Ender 3

Chào bạn Maker!

Trước hết, xin ghi công các mẫu gốc mà tôi đã sử dụng cho bộ kit này và những người tạo ra chúng.

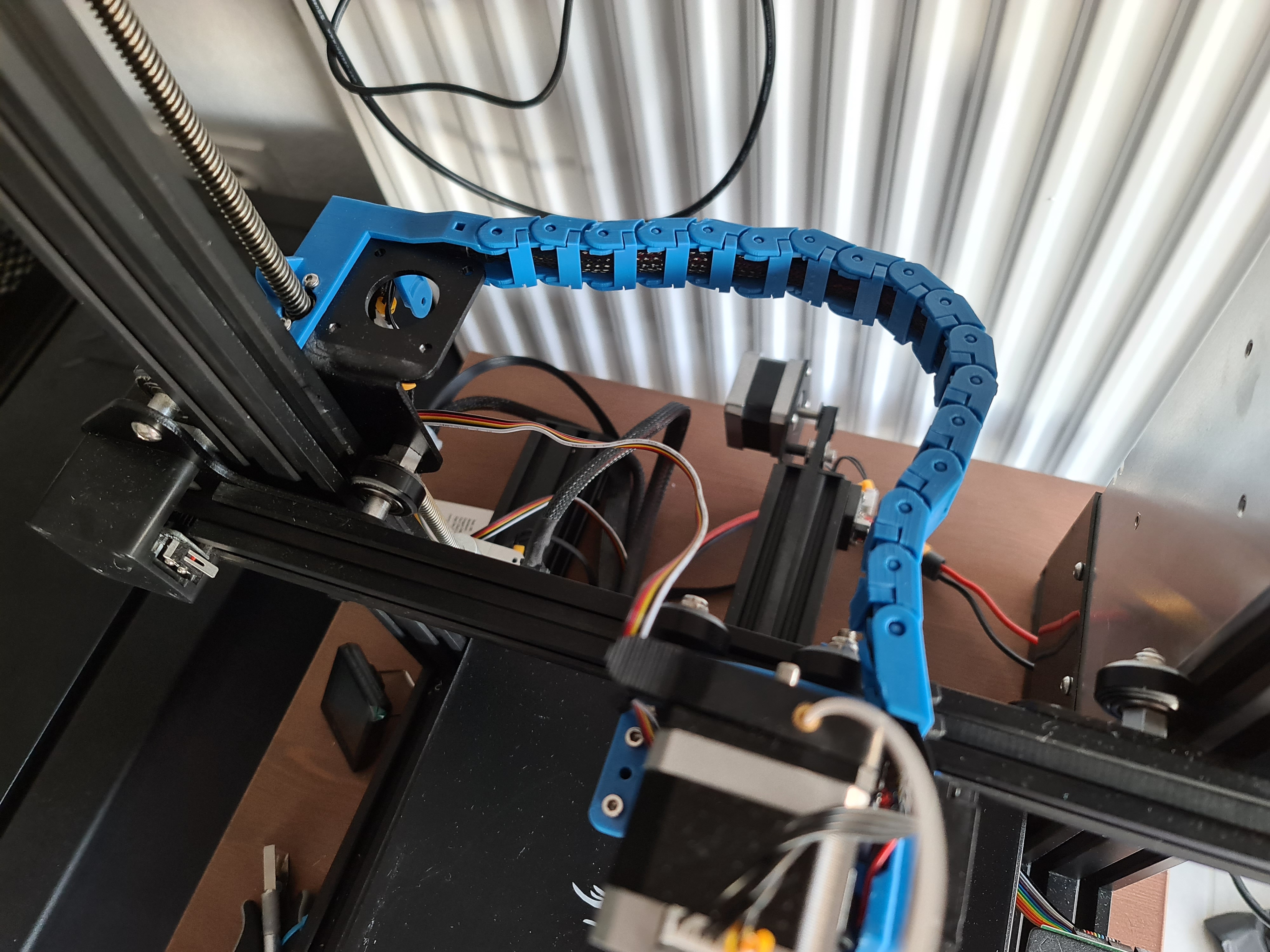

Không còn vấn đề về khoảng hở nữa như bạn thấy trên hình.

Để in và lắp ráp bộ kit này:

• In 1 cái giá đỡ hotend của tôi.
• In 16 cái slim-link và 16 cái slim-link_cover (có sẵn ở đây hoặc trên trang thingiverse, cùng tệp).
• In 1 cái extruder-mount-27mm-stock (có sẵn ở đây hoặc trên trang thingiverse, cùng tệp).
• Lắp ráp dây xích với các mắt xích.
• Lắp giá đỡ extruder vào trục X (đừng quên đặt trục ở điểm cao nhất, dễ dàng vặn ra/vặn vào hơn).

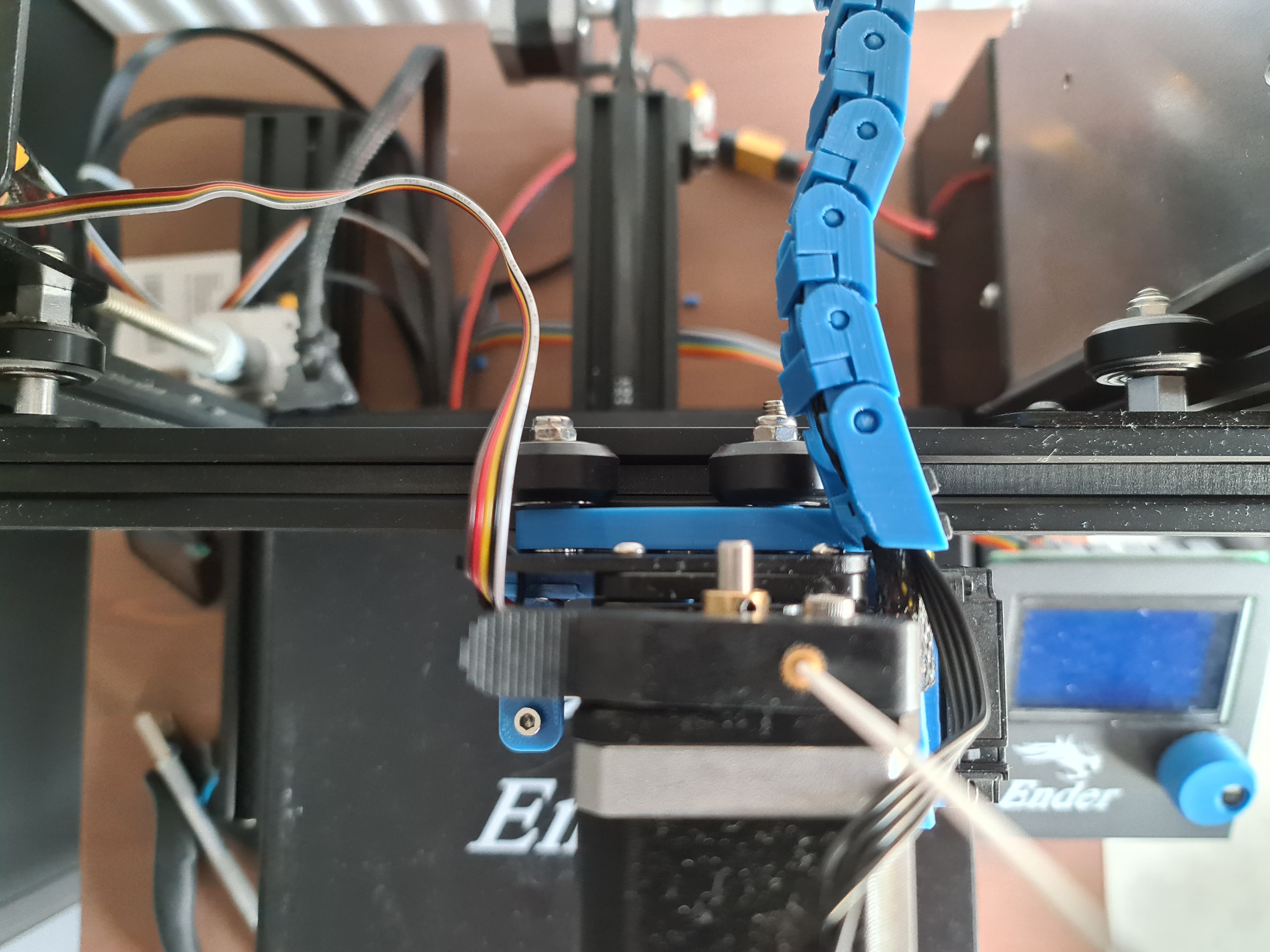

• Lắp giá đỡ hotend của tôi vào các miếng đệm nhôm, nó sẽ khớp vào nếu lắp đúng (nếu cần, dùng tay còn lại đỡ trục, nếu không nó sẽ rơi xuống nếu bạn tác dụng lực).
• Luồn cáp vào bên trong dây xích bạn đã lắp ráp. Lúc này bạn có thể dùng dây rút để giữ cáp cố định trong giá đỡ hotend (bề rộng tối đa 3mm).
• Lắp dần các nắp che mắt xích nhưng dừng lại 2 hoặc 3 mắt xích trước giá đỡ extruder.

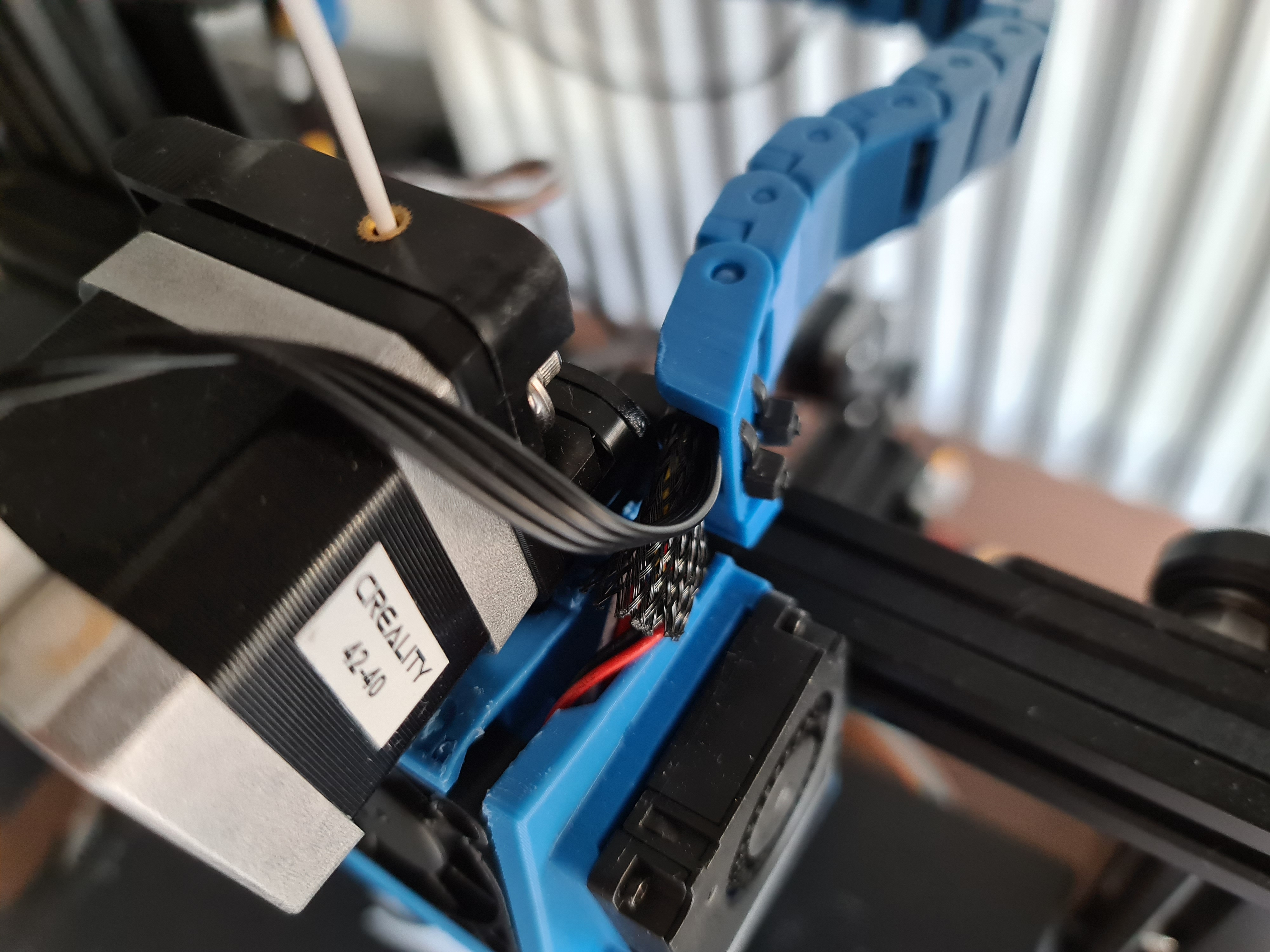

• Luồn cáp vào khúc cua 90° bên trong giá đỡ extruder.
• Lắp phần còn lại của dây xích vào đó luôn. Bạn có thể dùng dây rút nếu cần.
• Lắp 2-3 nắp che mắt xích còn lại.
• Tận hưởng thành quả!

Tôi đã in bằng PLA nhưng bạn có thể dùng PETG nếu muốn.

Nếu bạn muốn kéo dài dây xích xuống đến đế máy, bạn có thể tiếp tục lắp ráp theo hướng dẫn trên thingiverse.

Chia sẻ, bình luận và cho tôi biết bạn nghĩ gì nhé!

Chúc bạn in vui!
