NEMA 17 - Giá đỡ ADXL345 cho Extruder (X) và Khay (Y) (SV06)

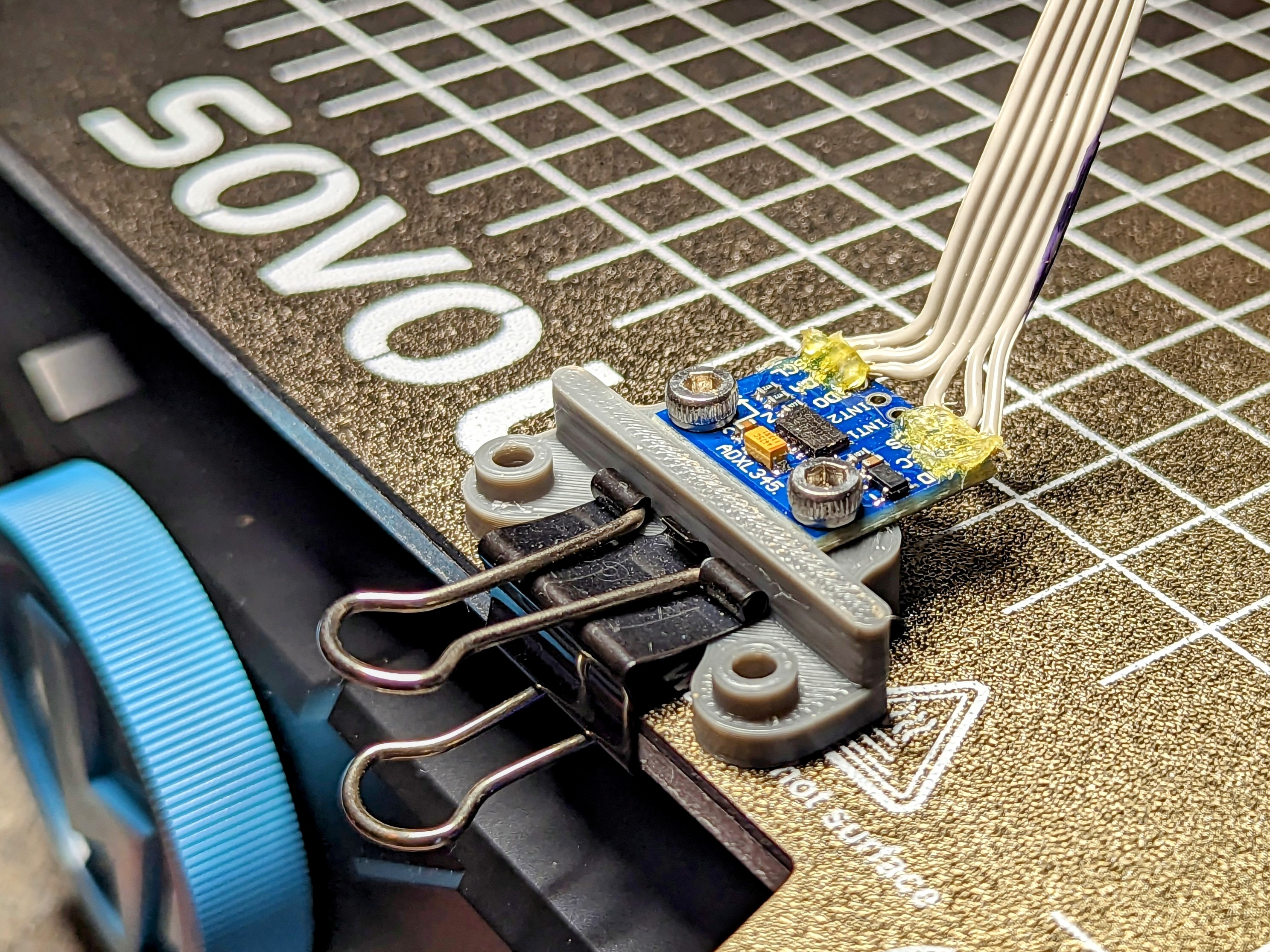

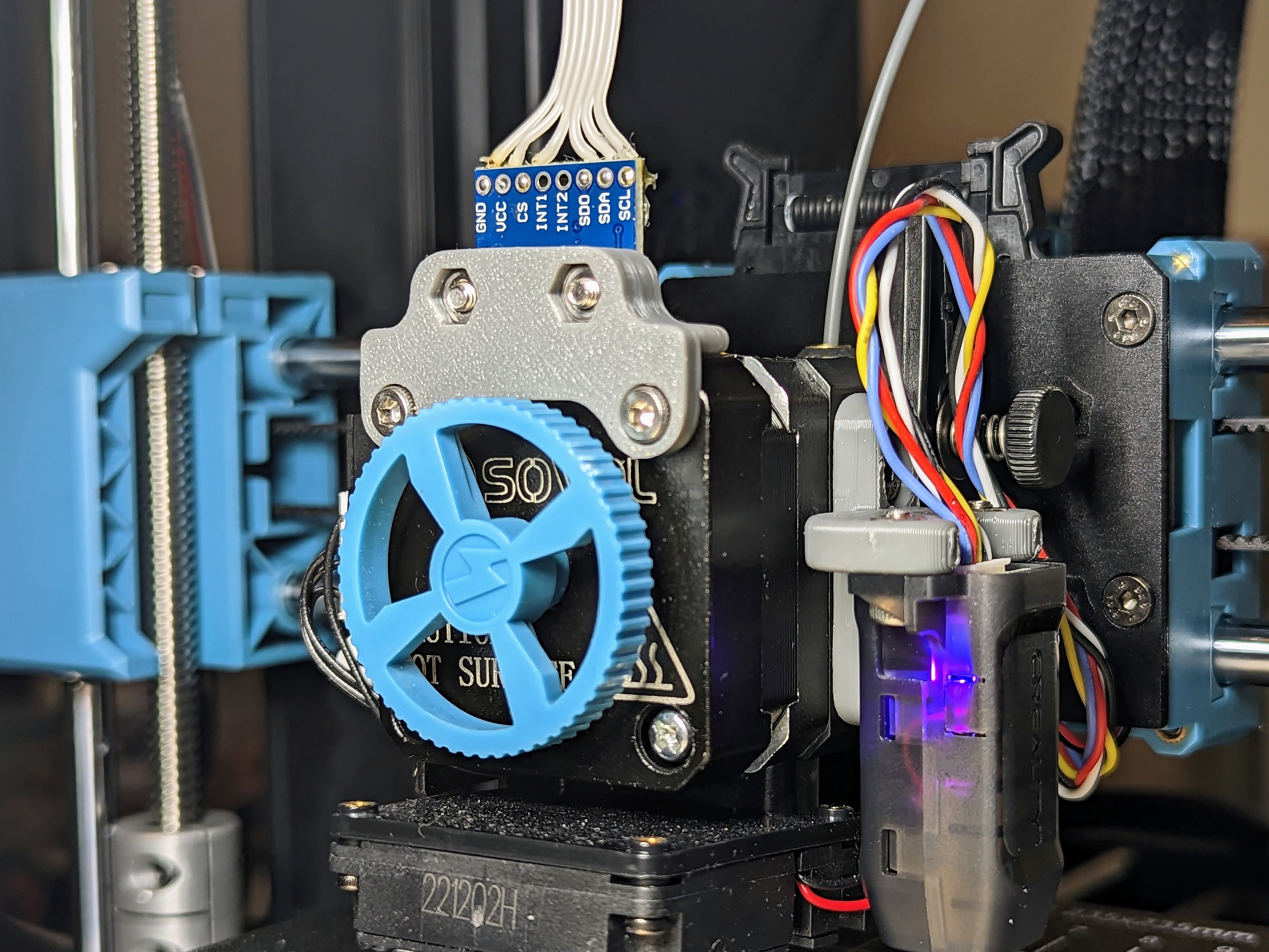

Đây là một giá đỡ ADXL345 duy nhất có thể được gắn chắc chắn và gọn gàng vào động cơ bước extruder để đo tần số cộng hưởng X của bạn hoặc vào khay trục Y bằng kẹp giấy để đo tần số cộng hưởng Y của bạn.

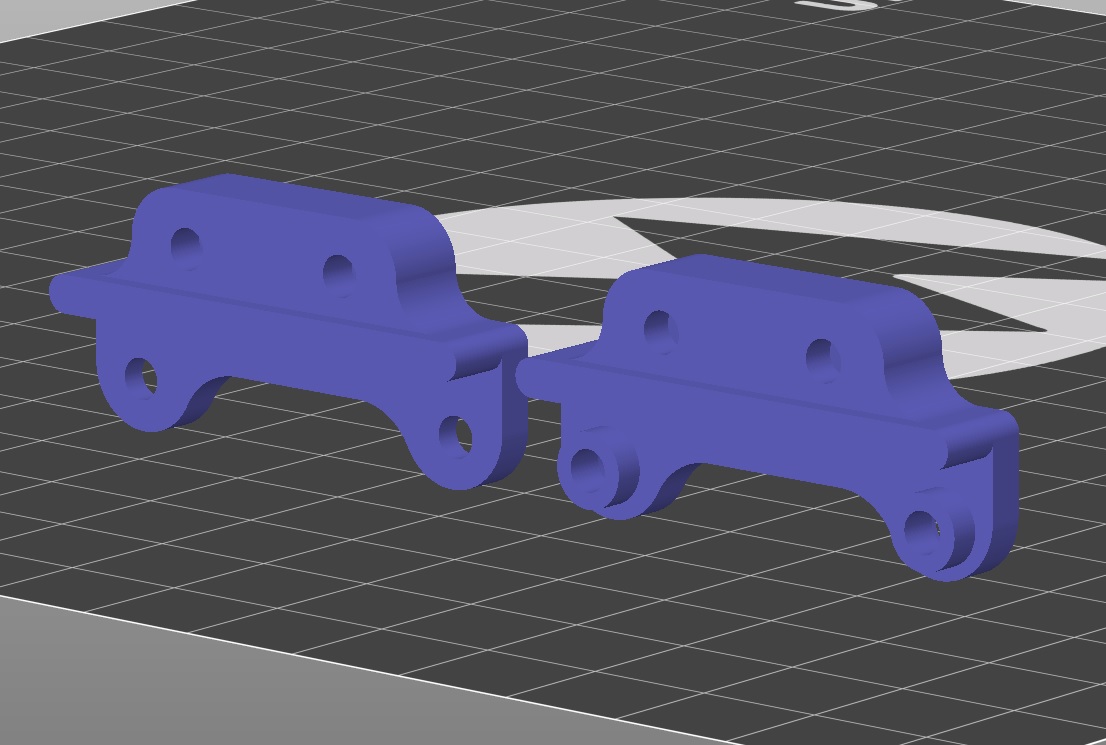

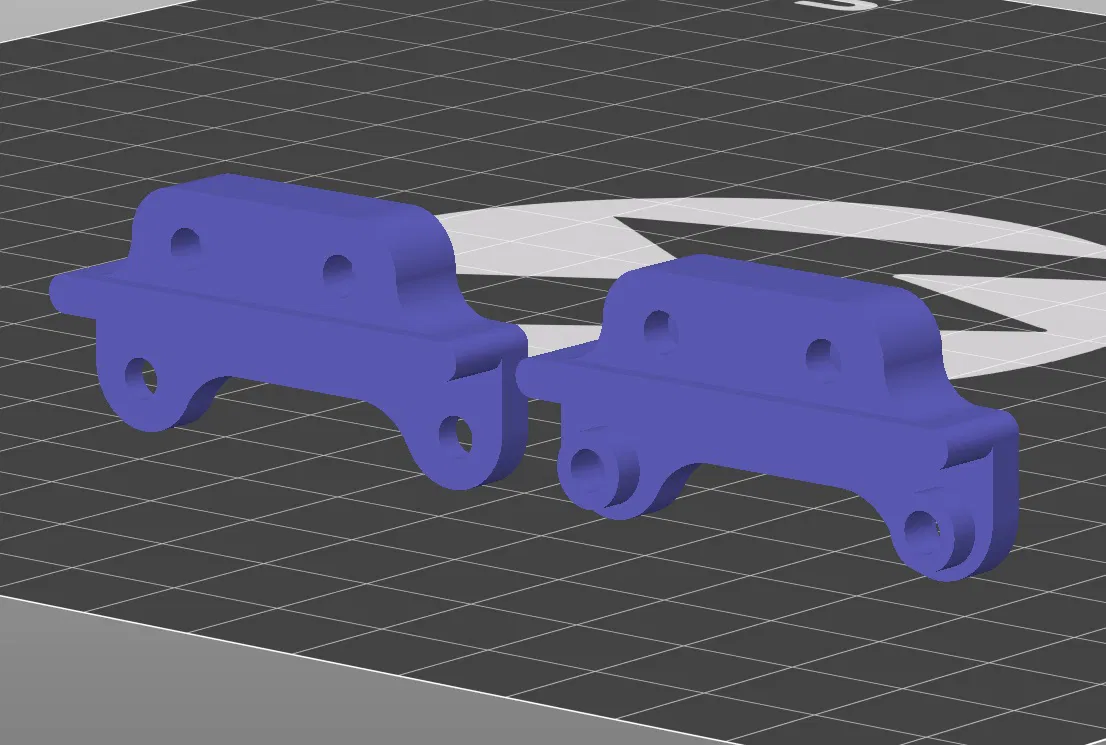

Các phiên bản:

• Phẳng: Nếu động cơ bước NEMA 17 của bạn không có lỗ vít lõm.
• Phẳng Đảo Ngược: Tương tự như trên nhưng xoay ngược lại.
• Lõm: Nếu động cơ bước NEMA 17 của bạn có lỗ vít lõm như trên SV06.

Các bộ phận cần thiết:

• 2x đai ốc M3
• 2x vít M3 8mm
• 2x vít M3 20mm

Các đai ốc M3 và vít M3 8mm được sử dụng để gắn cảm biến ADXL345 vào giá đỡ và các vít M3 20mm được sử dụng để gắn giá đỡ vào động cơ bước extruder vì các vít nguyên bản không đủ dài.

In ấn:

• Đặt mặt phẳng xuống tấm in.
• Tôi đã sử dụng 15% mật độ ruột và có vẻ ổn.
• Khuyến nghị bật hỗ trợ cho tấm in để xử lý các túi đai ốc và vít lõm.

PLA là đủ nếu bạn chỉ định lấy số đo và tháo giá đỡ ra nhưng nếu bạn định giữ giá đỡ gắn vào động cơ bước extruder của mình mọi lúc, bạn có thể muốn in bằng PETG, ABS hoặc một loại sợi nhựa khác chịu nhiệt tốt hơn nếu động cơ của bạn quá nóng. Bạn cũng có thể cần tính đến sự co ngót nếu bạn sử dụng loại sợi nhựa khác. Tôi đã không gặp vấn đề gì về độ vừa vặn khi sử dụng PLA.

Các ghi chú khác:

• Nếu động cơ bước extruder của bạn có bánh xe / núm xoay như trên SV06, bạn có thể cần tháo bánh xe / núm xoay để lắp giá đỡ. Giá đỡ có thể được gắn mà không cần tháo bánh xe / núm xoay nguyên bản đi kèm với SV06.
