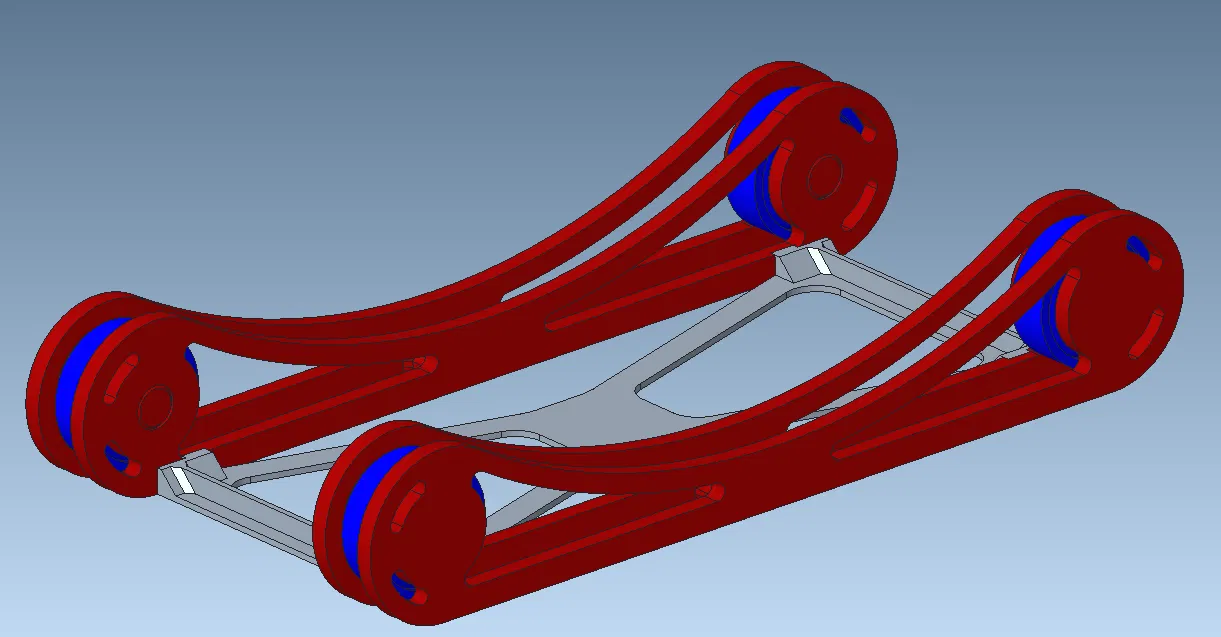

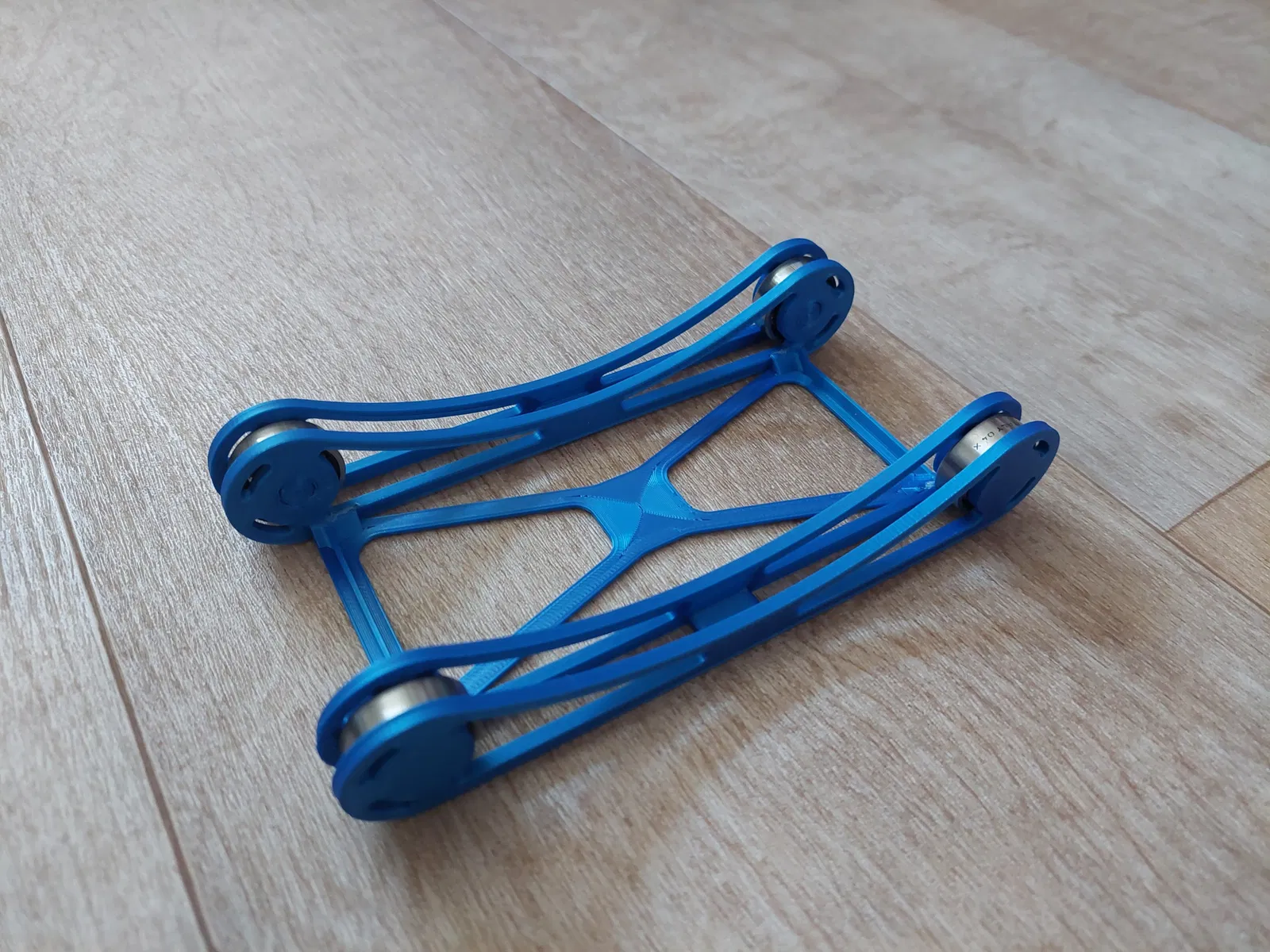

Giá đỡ cuộn cho Prusament

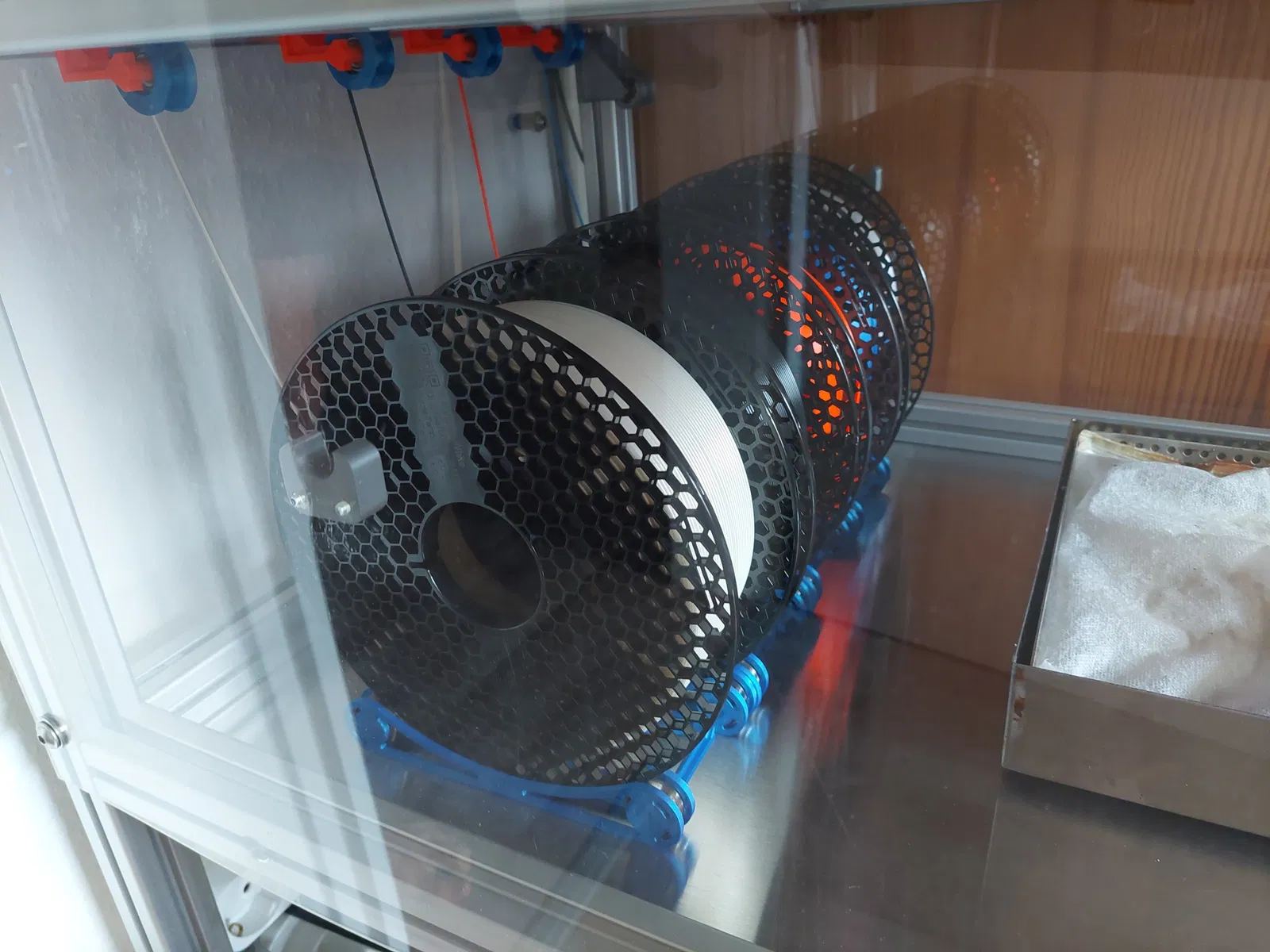

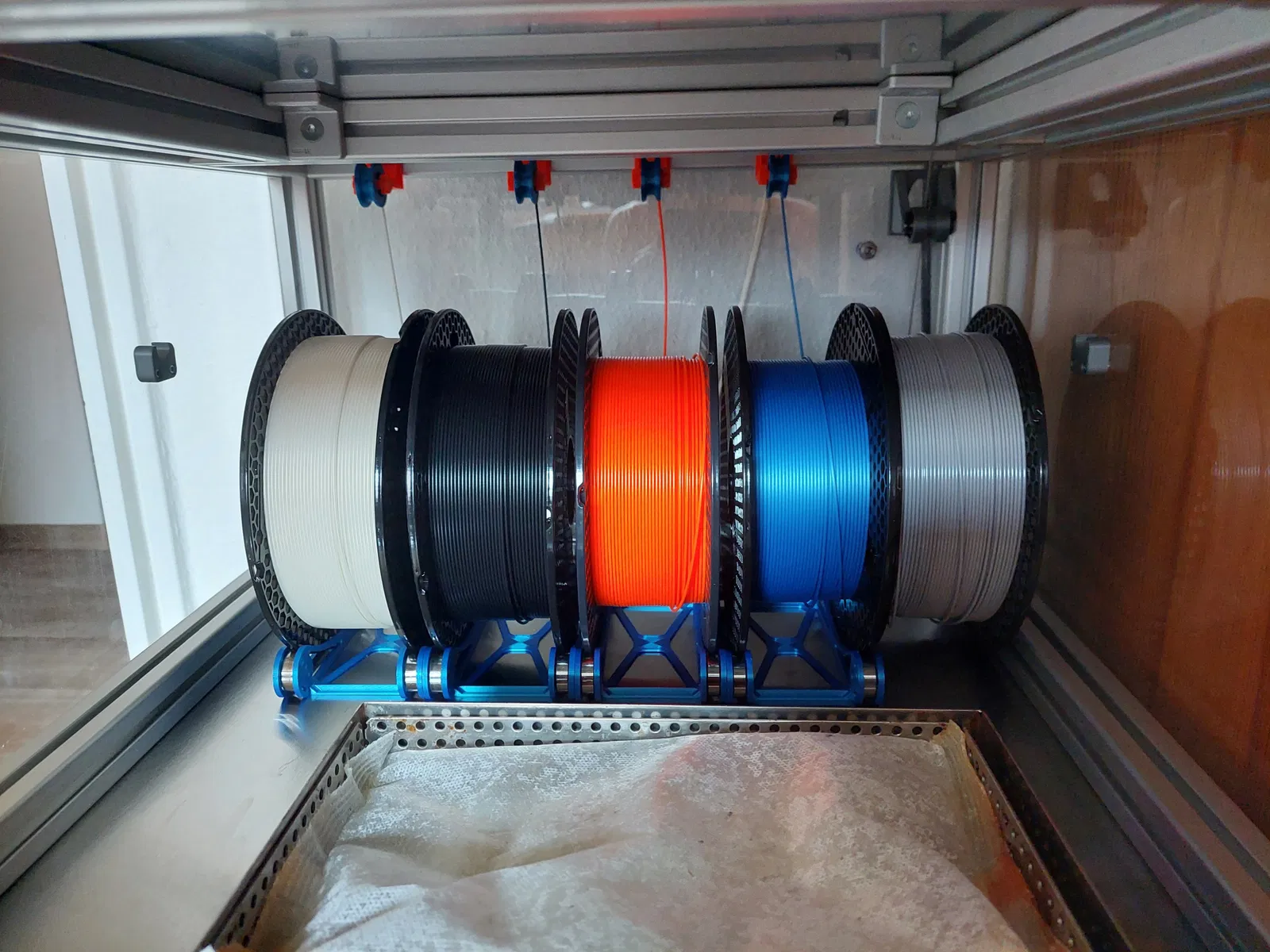

Tôi đang sử dụng nó để cuộn sợi chỉ một cách mượt mà với ma sát thấp hơn.

Được chế tạo cho các cuộn sợi Prusament.

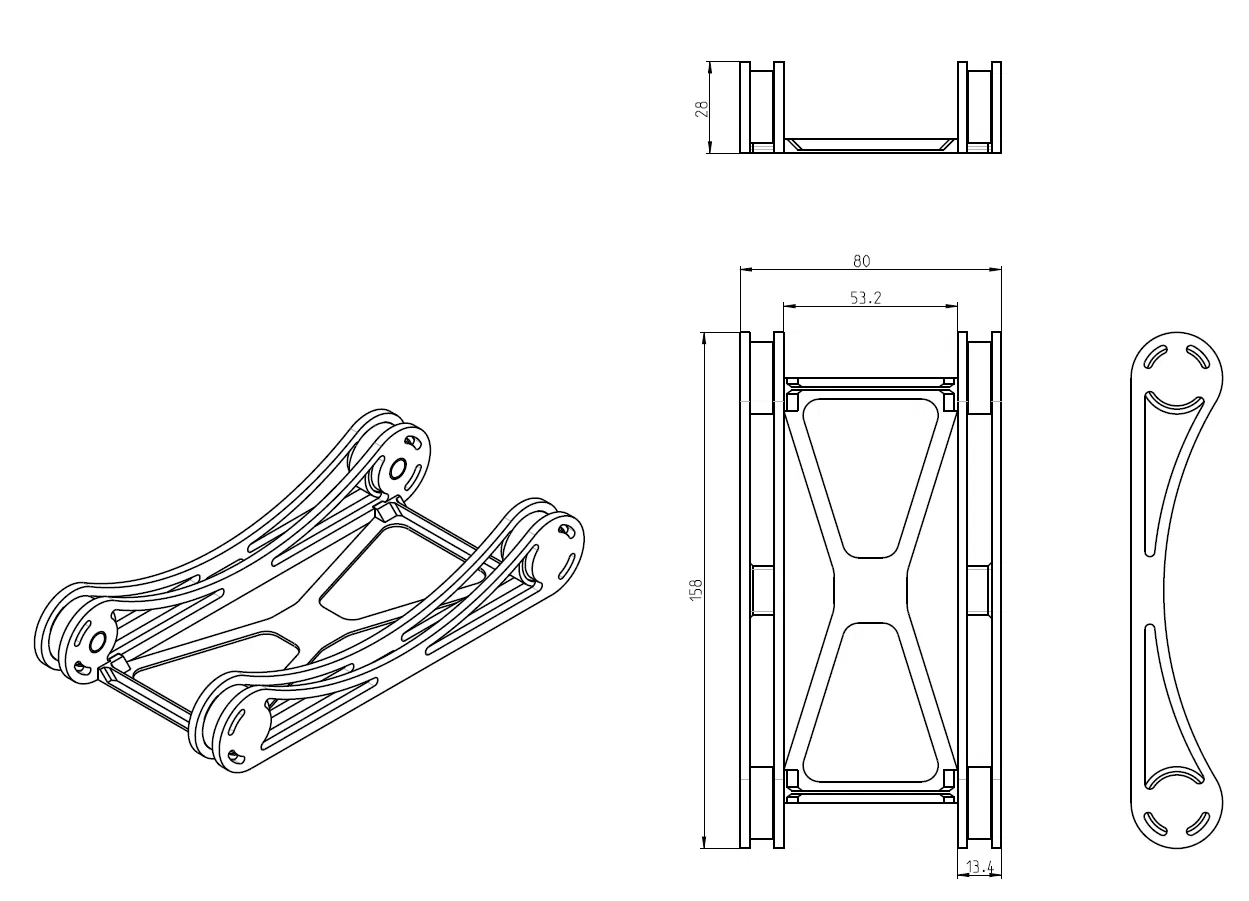

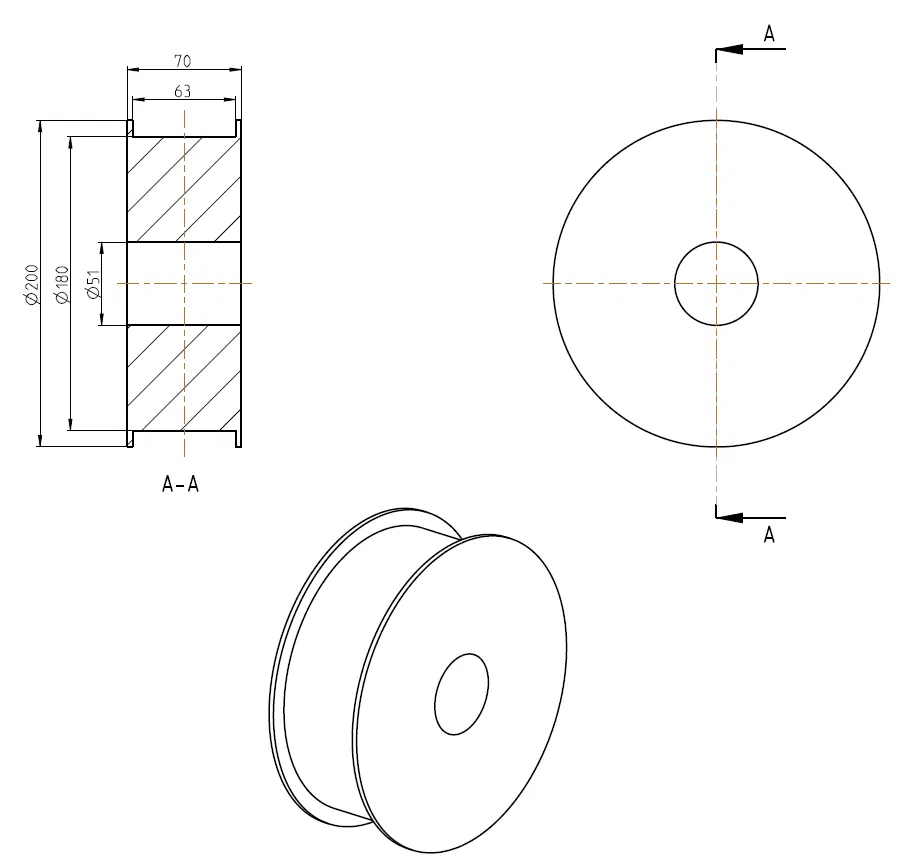

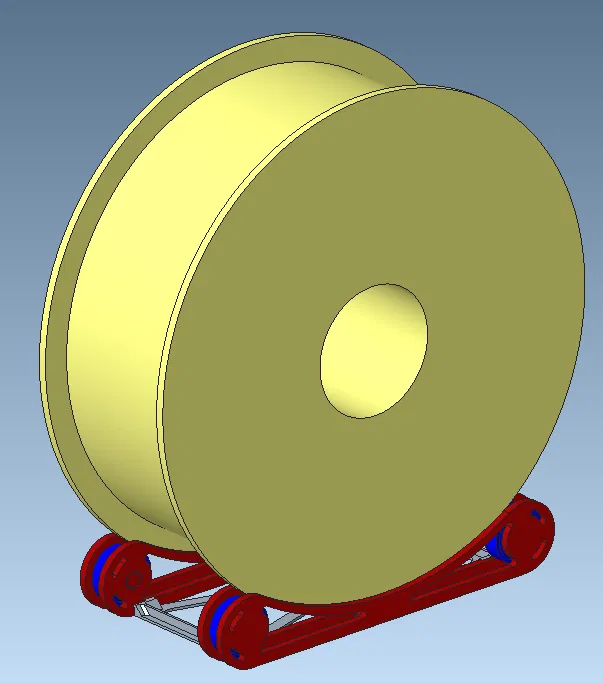

Bạn có thể xem kích thước bên ngoài trong các hình ảnh.

Bạn sẽ cần bốn vòng bi cho mỗi giá đỡ cuộn với các kích thước sau:

1. đường kính trong: 7 mm
2. đường kính ngoài: 22 mm
3. chiều rộng: 7 mm

Vòng bi tôi đã sử dụng: 627-2Z

In:

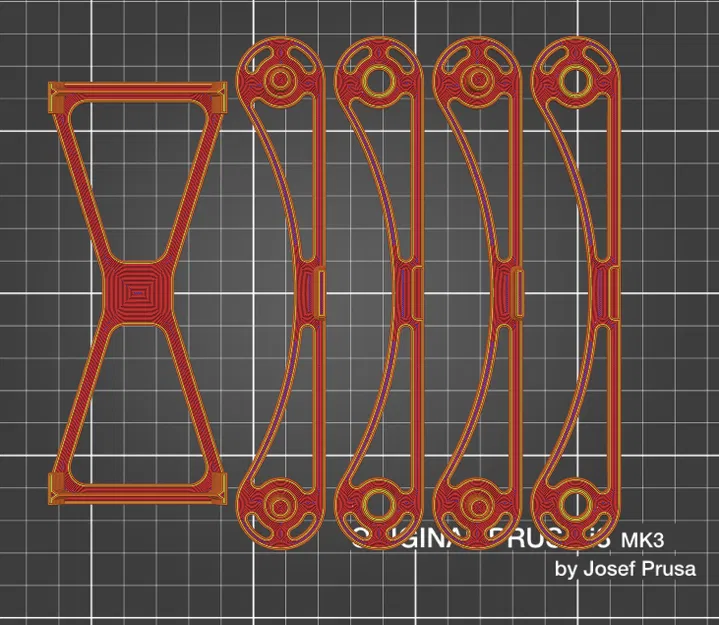

Đối với một giá đỡ cuộn, bạn phải in các bộ phận sau:

1x base_frame.stl

2x inner_frame.stl

2x outer_frame.stl

Cài đặt in:

Máy in: prusa i3 mk3+

Sợi in: Prusament Royal Blue (Blend) 1.75 mm

Chiều cao lớp: 0.30 mm

Infill: 5% (Đối với trục, tôi đã sử dụng 25%)

Kiểu Infill: Grid

Thời gian in: 1h 50min

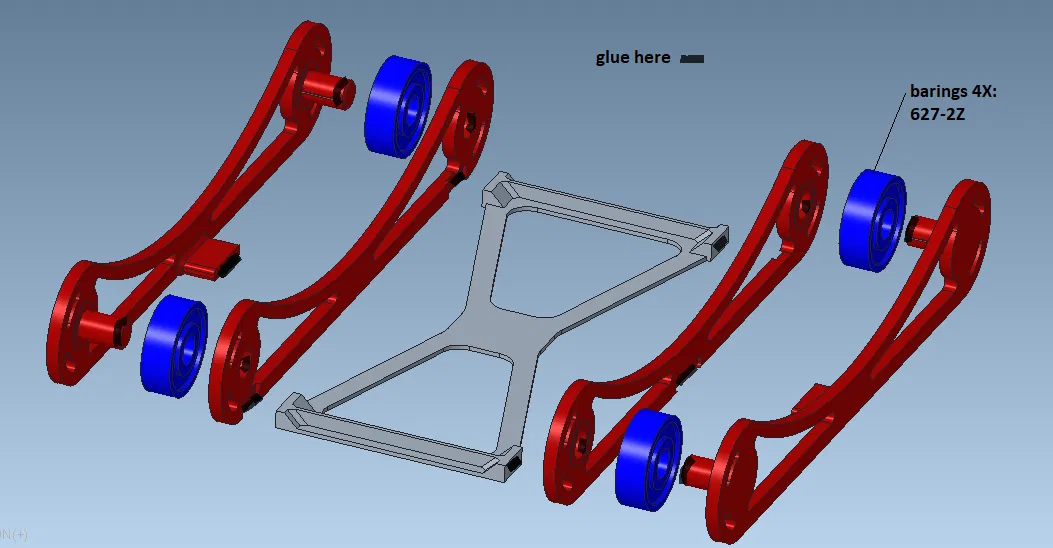

Lắp ráp:

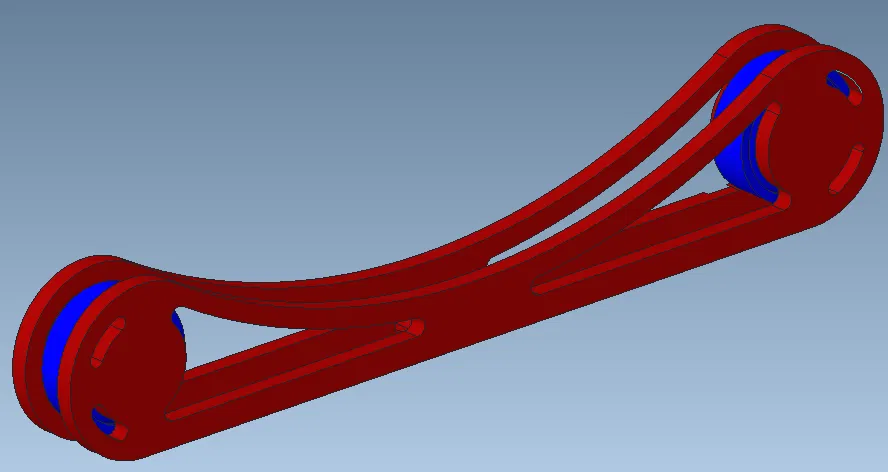

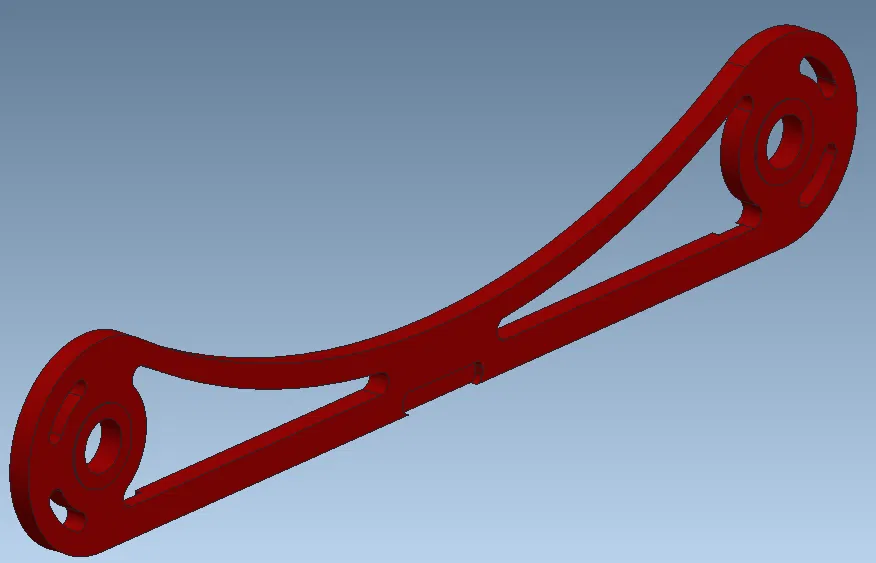

1. Đơn giản chỉ cần ấn một vòng bi cho mỗi trục vào khung ngoài.

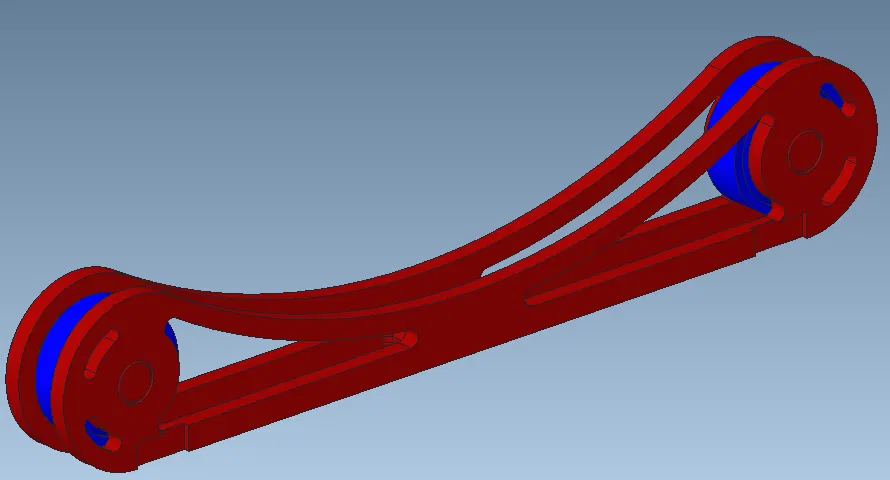

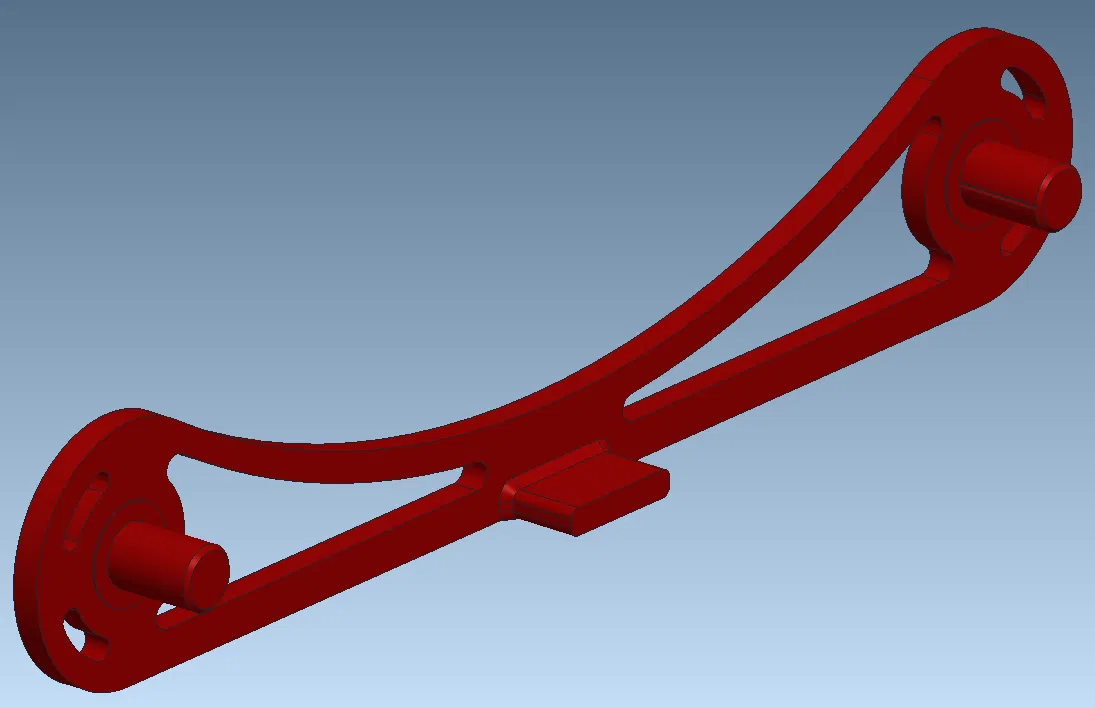

2. Sau đó, bôi keo lên các vị trí được đánh dấu (chỉ trên trục và các lỗ) và đặt khung trong lên trên khung ngoài.
3. Lặp lại bước 1-2 với các vòng bi bên trái và các khung ngoài và trong.
4. Bôi keo lên tất cả các vị trí được đánh dấu

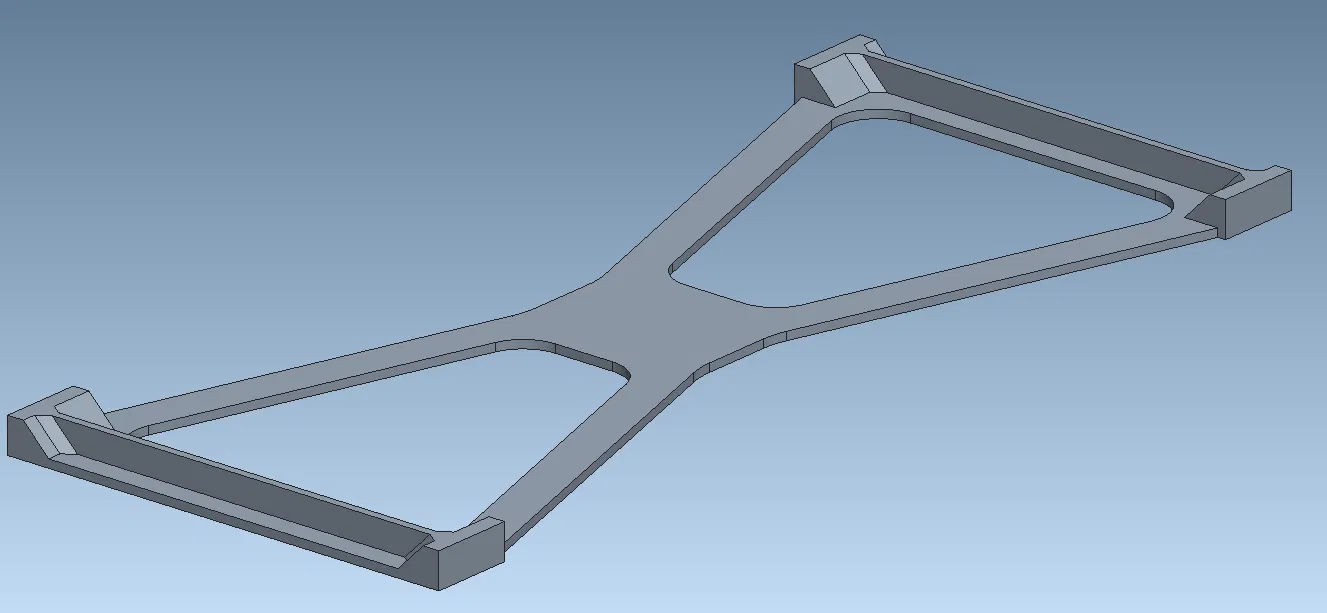

5. Đặt khung đế trên một bề mặt nhẵn và dán khung trái/phải với khung đế lại với nhau.
