HueForge TD Step Test và Hộp đèn Chính thức

Đây là bài kiểm tra bước TD (Transmission Distance - Khoảng cách truyền ánh sáng) chính thức được phát triển bởi người tạo ra HueForge (được liệt kê ở đây với sự cho phép của anh ấy). Bài kiểm tra này có thể được sử dụng để kiểm tra TD của sợi nhựa của bạn. Đây là các đèn LED tôi đã sử dụng cho hộp đèn: https://www.amazon.com/BTF-LIGHTING-Dimmable-Flexible-Backlight-Decoration/dp/B08X6LHLR9

Các đèn LED này có thể được thay thế bằng bất kỳ đèn LED 5v nào có mật độ LED trên inch tương tự.

Video Hướng dẫn - https://www.youtube.com/live/iPjsLEmgbog?feature=share

Cài đặt In

• TD_Step_Test - 100% infill @ lớp 0.2, loại sợi nhựa và màu sắc bạn đang kiểm tra.
• TD_Step_Test_Plus_4 - 100% infill @ lớp 0.2, loại sợi nhựa và màu sắc bạn đang kiểm tra.
• TD_Step_Test_Slide_In_Frame - 2+ tường 15% infill, 3-5 lớp trên và dưới, sợi nhựa màu đen/tối.

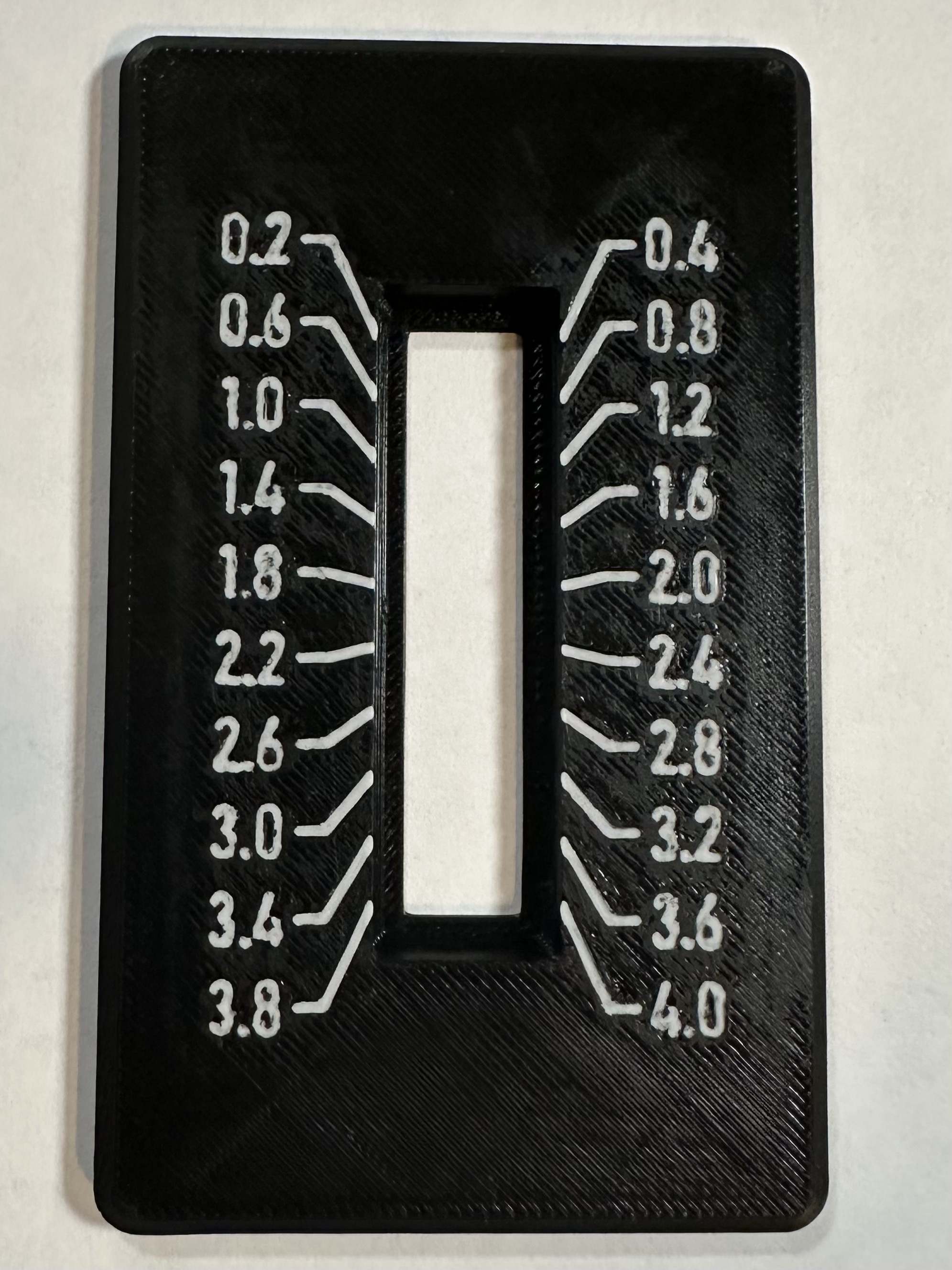

• TD_Step_Test_Box_Top - 2+ tường 15% infill, 3-5 lớp trên, sợi nhựa màu đen/tối (chọn từ ba tùy chọn). Đối với văn bản đa màu, hãy chọn màu của bạn cho văn bản.

Kiểm tra Sợi nhựa

Đặt bài kiểm tra bước vào nắp xem và bật đèn LED để kiểm tra bước mà ánh sáng bắt đầu mờ dần đến mức các bước tiếp theo đều có độ sáng như nhau. Bước cuối cùng trước khi mờ dần hoàn toàn là giá trị TD đã tính toán của bạn. Nếu tất cả các bước đều sáng, hãy in và lắp một TD_Step_Test_Plus_4 của cùng loại sợi nhựa dưới khối bài kiểm tra bước và kiểm tra lại. Khối này thêm 4 vào số trên đầu hộp. Nếu việc thêm một khối TD_Step_Test_Plus_4 vẫn chưa đủ, hãy tiếp tục thêm các khối TD_Step_Test_Plus_4 bổ sung cho đến khi các bước bắt đầu mờ đi.

CHỈNH SỬA 8/15/2023

Chuyển các tệp V1 vào một thư mục có nhãn "V1" và tải lên V2 của các mục sau:

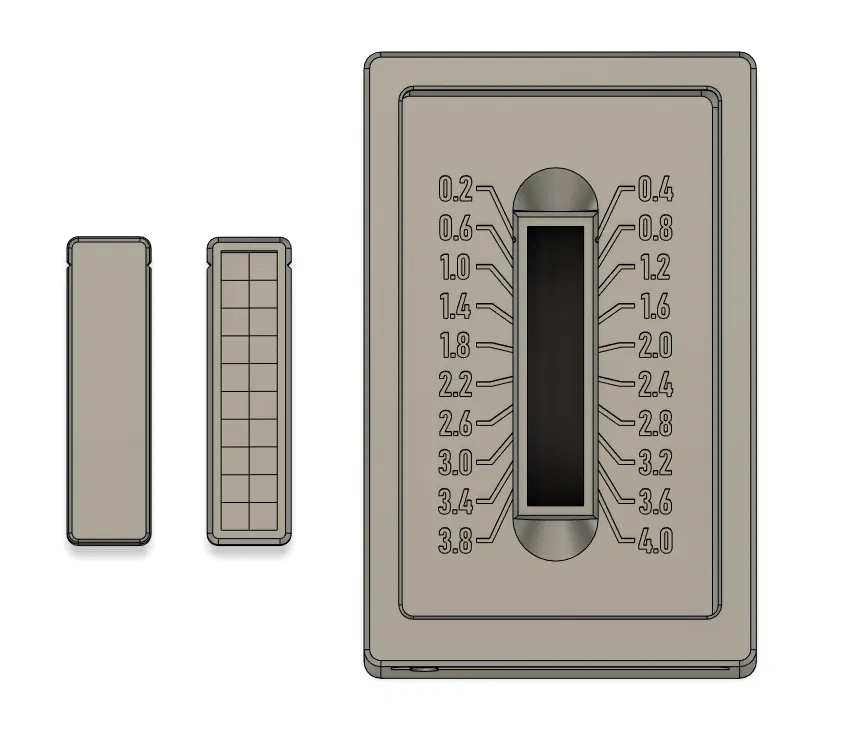

• Các mô hình TD_Step_Test_Box_Top (thêm một rãnh để đánh dấu chính xác TD_Step_Test và các rãnh để dễ dàng lấy mẫu thử)
• TD_Step_Test (với các rãnh để căn chỉnh với rãnh mới trong TD_Step_Test_Box_Top)
• TD_Step_Test_Plus_4 (thêm các rãnh tương tự như TD_Step_Test) Tất cả các mô hình trước đó vẫn là những cách hợp lệ để kiểm tra sợi nhựa của bạn. Các mô hình cập nhật này chỉ bổ sung một số cải tiến về chất lượng cuộc sống và cho phép cải tiến chất lượng cuộc sống bổ sung cho các giải pháp lưu trữ như https://than.gs/m/918176

CHỈNH SỬA 8/16/2023

Tải lên V2 của các mục sau:

• TD_Step_Test_Slide_In_Frame để loại bỏ phần nhô ra, thêm một chốt để giữ TD_Step_Test_Box_Top vào vị trí.
• TD_Step_Test_Box_Top (mỗi tùy chọn) thêm chốt để gắn vào TD_Step_Test_Slide_In_Frame. Đã thêm Văn bản HueForge. Đã kéo dài chiều dài đáy đến cuối hộp.
