Bảng Điện Tử Lề MarkIII

Tác giả Eebel

Lượt tải
137
Lượt thích
40
Lượt coi
2.640
Tải tất cả (.zip)· 13 file · 1,9 MB· 1,9 MB

File 13 1,9 MB

  • HingBaseB_1764647371.3mf3MF · 129,1 KB
  • HingBaseA_1764647373.3mf3MF · 136,2 KB
  • MainBoardPlateB_1764647375.3mf3MF · 168,4 KB
  • MainBoardPlateA_1764647378.3mf3MF · 226,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#157505
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

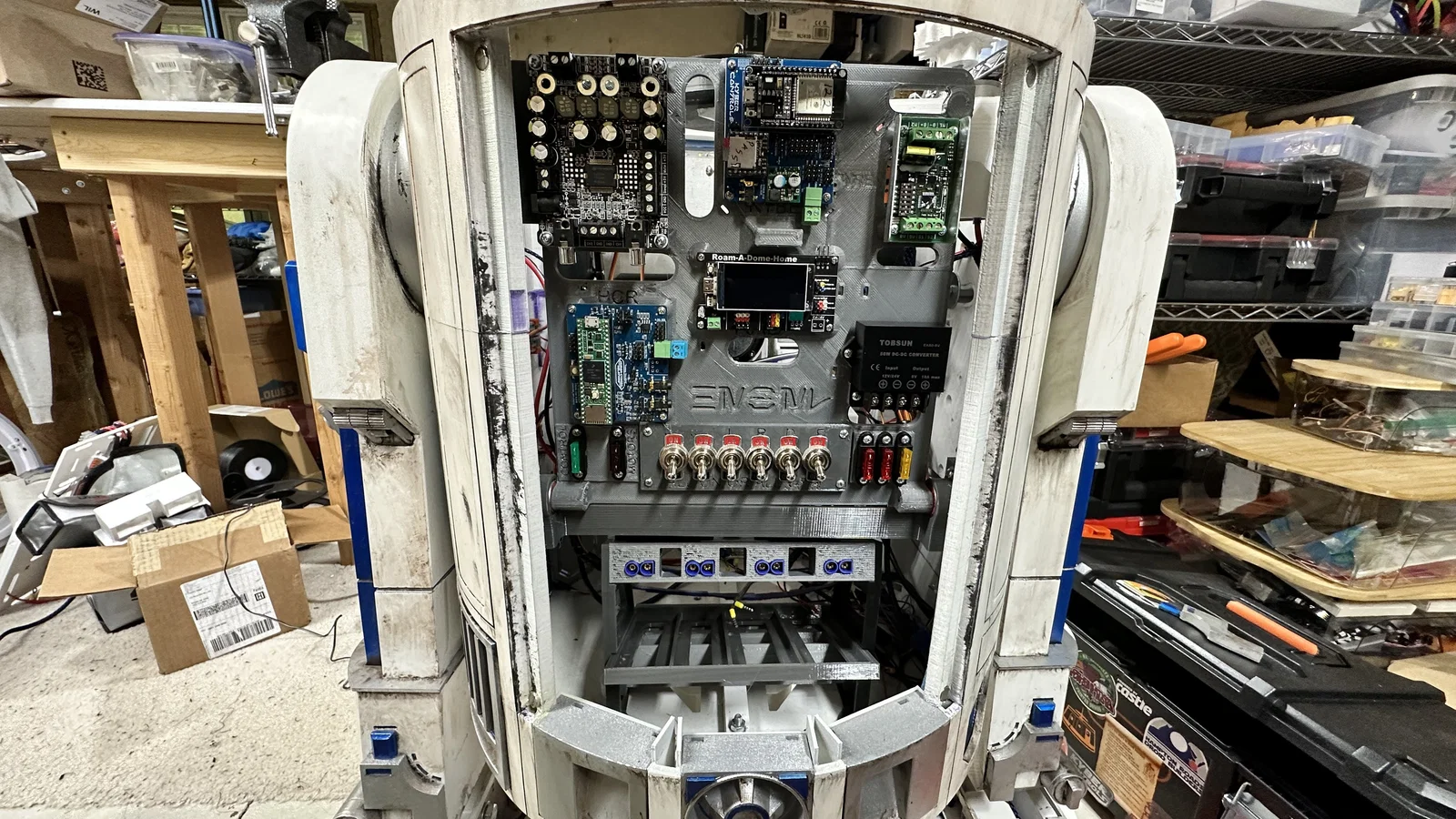

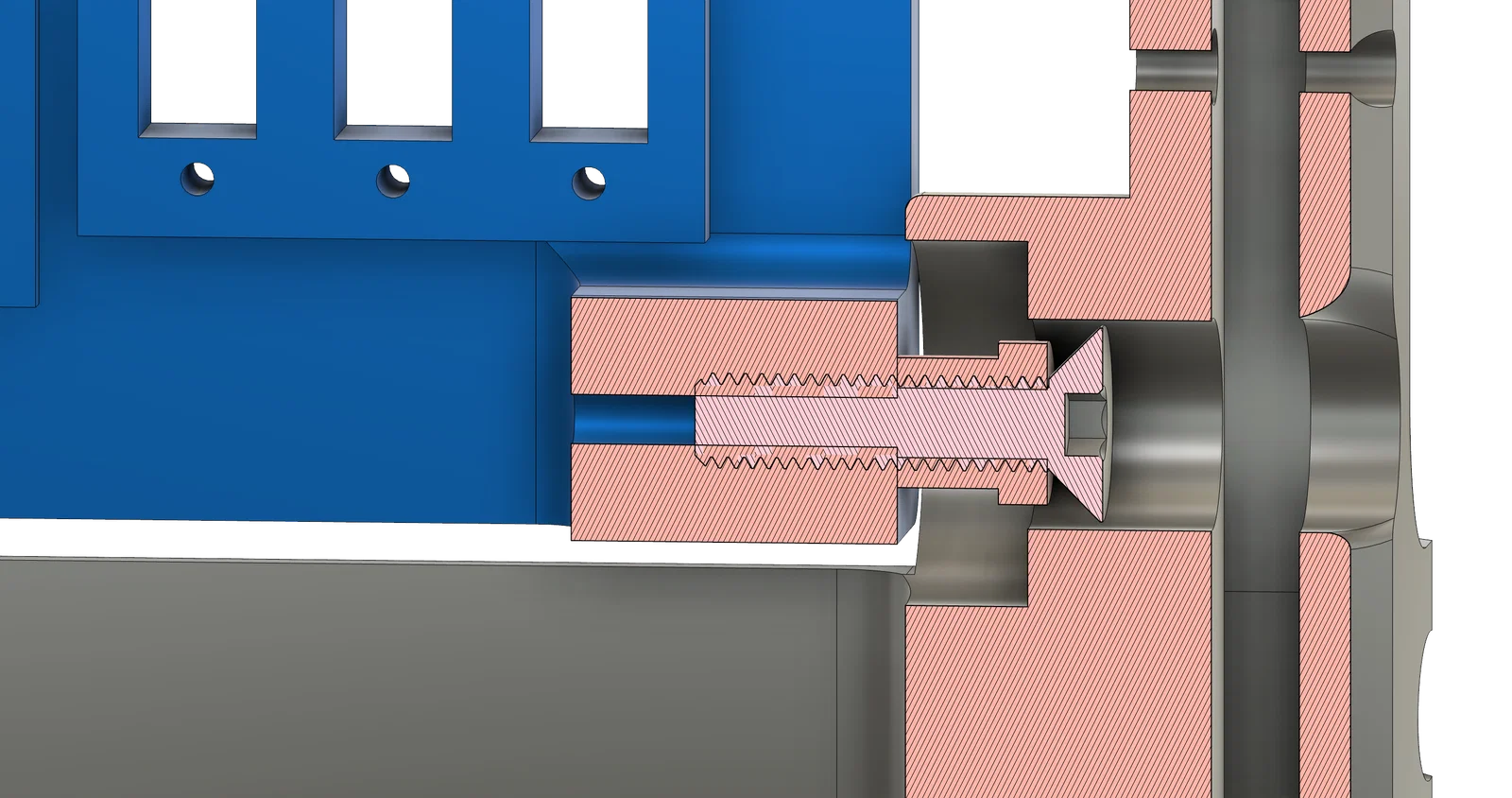

Cái này xài vòng bi “ván trượt” để làm cái bảng lề cho dễ mở ra để đấu dây ban đầu với làm bảo trì. Tui xài nam châm để giữ cái bảng ở vị trí thẳng đứng, với một cái bu lông để nó không bị bật ra nha.

Thêm nữa, tui có làm sẵn cái đế để gắn Pololu Maestro 18 ở phía trước bên trong con droid, cho dễ quản lý dây điện.

Tui có chỗ để gắn mấy món này nè:

  • Sure 12V Audio Amplifier
  • Human Cyborg Relations Sound Module
  • Roam-A-Dome Control Module
  • Kyber Control
  • Syren 10A
  • 12-5V Buck Converter
  • Power Switches
  • Fuses
  • FrSky X8R Radio Receiver

Dùng ốc M4 Heat Inserts ở mấy chỗ gắn bên hông nha.
Dùng nam châm Neodymium 10mmx5mm nha.

Có tùy chọn cắt dài 200mm cho mấy bạn xài máy in nhỏ.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
13
Tổng dung lượng
1,9 MB
File lớn nhất
477 KB
