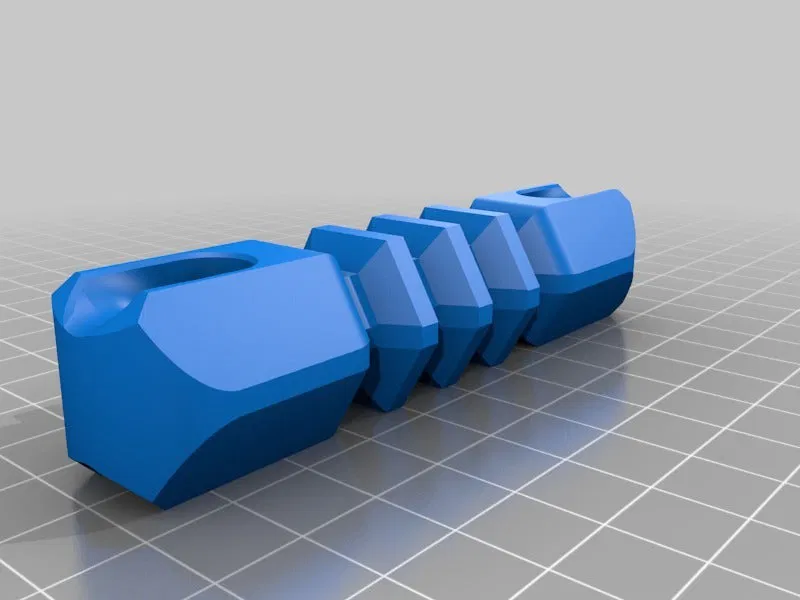

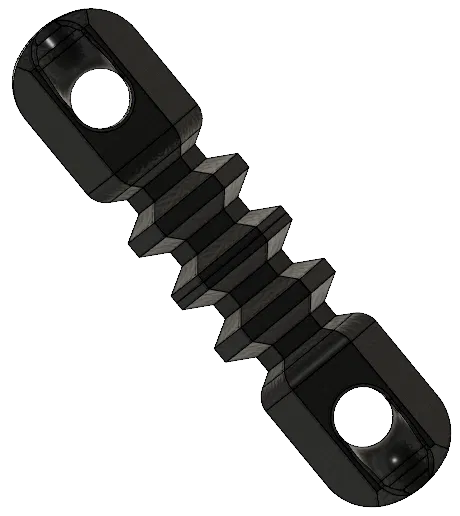

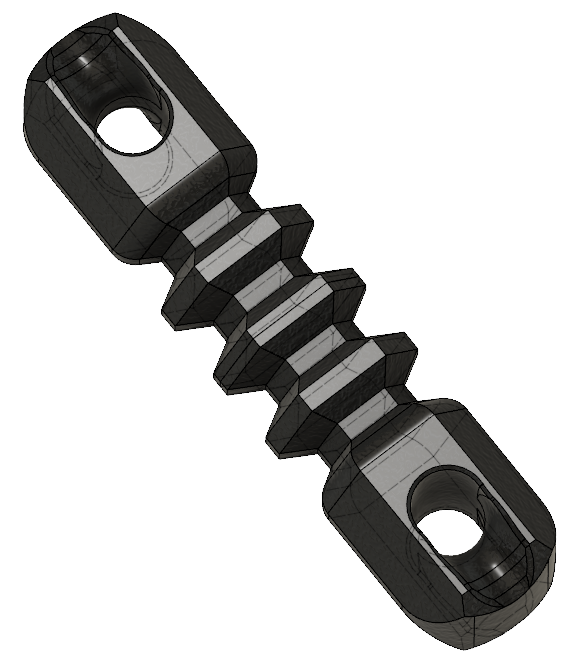

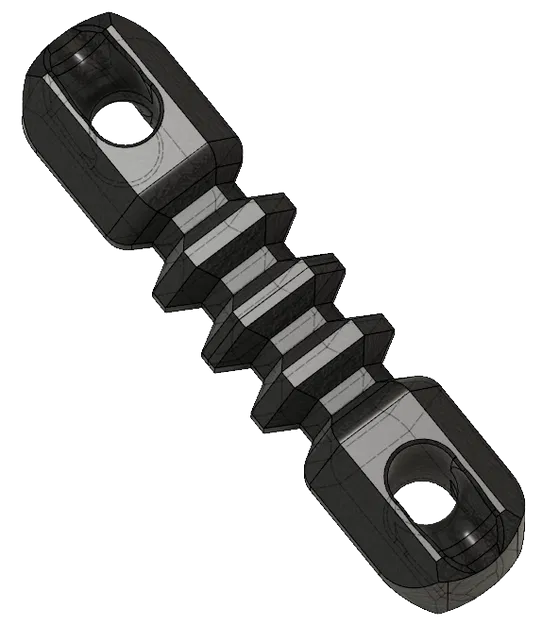

Bộ cách điện đầu ăng-ten ("Dog Bone" Insulator)
Bộ cách điện đầu ăng-ten dùng để gắn dây ăng-ten vào đường hỗ trợ. Được thiết kế để dễ in, bền, giảm cọ xát. Lỗ 10mm (100% scale), 7mm (70% scale). Chịu được điện áp cao ở công suất ăng-ten tới 1500W. Quan trọng cho điều chỉnh ăng-ten.
Mô tả

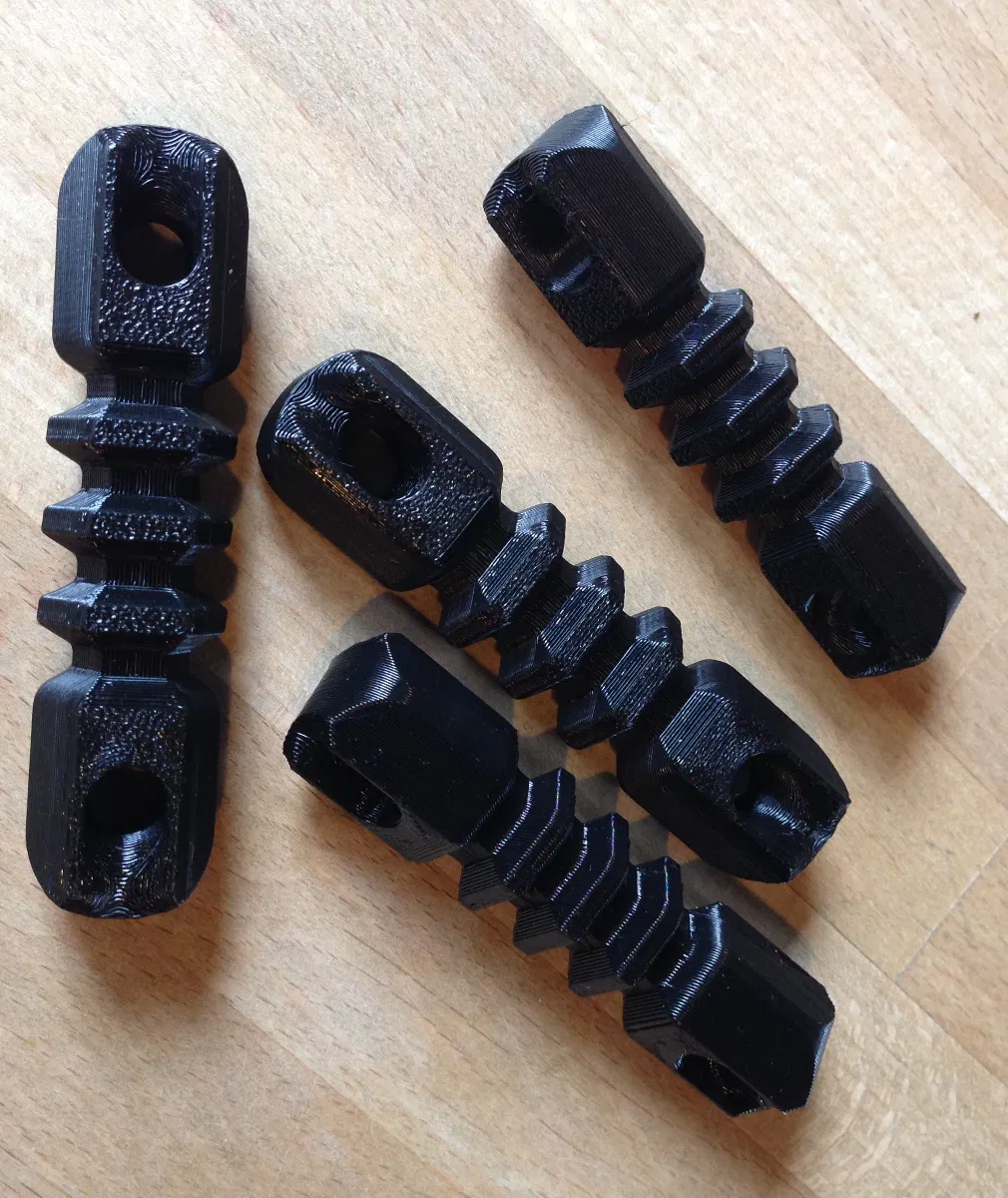

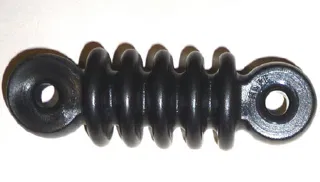

Bộ cách điện đầu ăng-ten, dùng để gắn đầu ăng-ten dây vào các đường hỗ trợ. Được thiết kế để dễ in, độ bền kết cấu, giảm thiểu cọ xát dây và đường dây. Khi in ở tỷ lệ 70% (kích thước khuyến nghị) trở lên, vượt quá độ bền kéo của đường hỗ trợ và dây ăng-ten thông thường. Lỗ có kích thước 10mm ở tỷ lệ 100%, lỗ 7mm ở tỷ lệ 70%, v.v.
Kích thước và thiết kế cung cấp đường rò rỉ dài để dễ dàng chứa điện áp đầu cuối tiềm ẩn. Điện áp điển hình có thể mong đợi ở đầu lưỡng cực: @ 100 watt lên đến 600-700 vôn. @ 1500 watt lên đến / khoảng 8000 vôn.
Hiệu ứng nhiệt RF sẽ không phải là vấn đề đối với bất kỳ trạm nào lên đến 500 watt. Không rõ liệu có vấn đề gì trên mức đó không.
Các bộ cách điện đầu cuối là các thành phần quan trọng của bất kỳ ăng-ten dây nào và cung cấp điện dung ổn định để duy trì điều chỉnh ăng-ten. Không nên gắn trực tiếp dây ăng-ten vào đường hỗ trợ hoặc cấu trúc.
Ứng dụng hỗ trợ, chịu tải, ngoài trời. Không khuyến nghị sử dụng PLA hoặc ABS.
Được thiết kế bằng Fusion 360.
73!

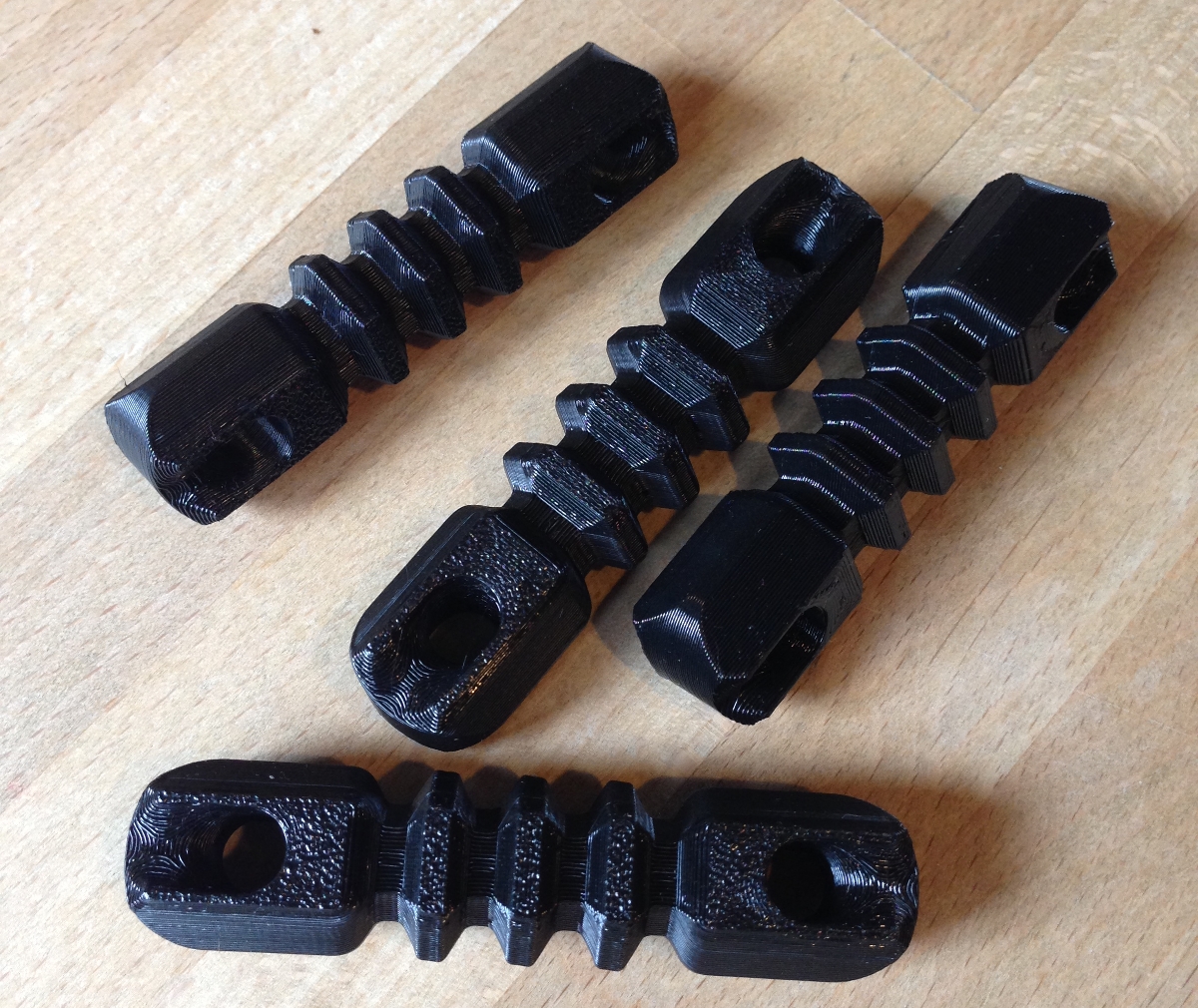

Hướng dẫn in
Danh mục: Cài đặt in Điện tử
Thương hiệu máy in: Prusa
Máy in: i3 MK3
Độ phân giải: .30
Infill: 50% hình chữ nhật
Sợi: Prusament PETG Black được khuyến nghị chống tia cực tím Ghi chú:
6 lớp vỏ. 6 lớp trên và 5 lớp dưới. Được thiết kế để in nằm nghiêng, với lỗ hướng xuống dưới. Infill ở 50% hình chữ nhật, ở hướng 90 độ. Bạn muốn có đường đi dài, từ đầu đến cuối cho infill. Lớp vỏ và đường dẫn infill bên trong dài cung cấp sức mạnh dọc mạnh nhất.
Tổng quan và Bối cảnh

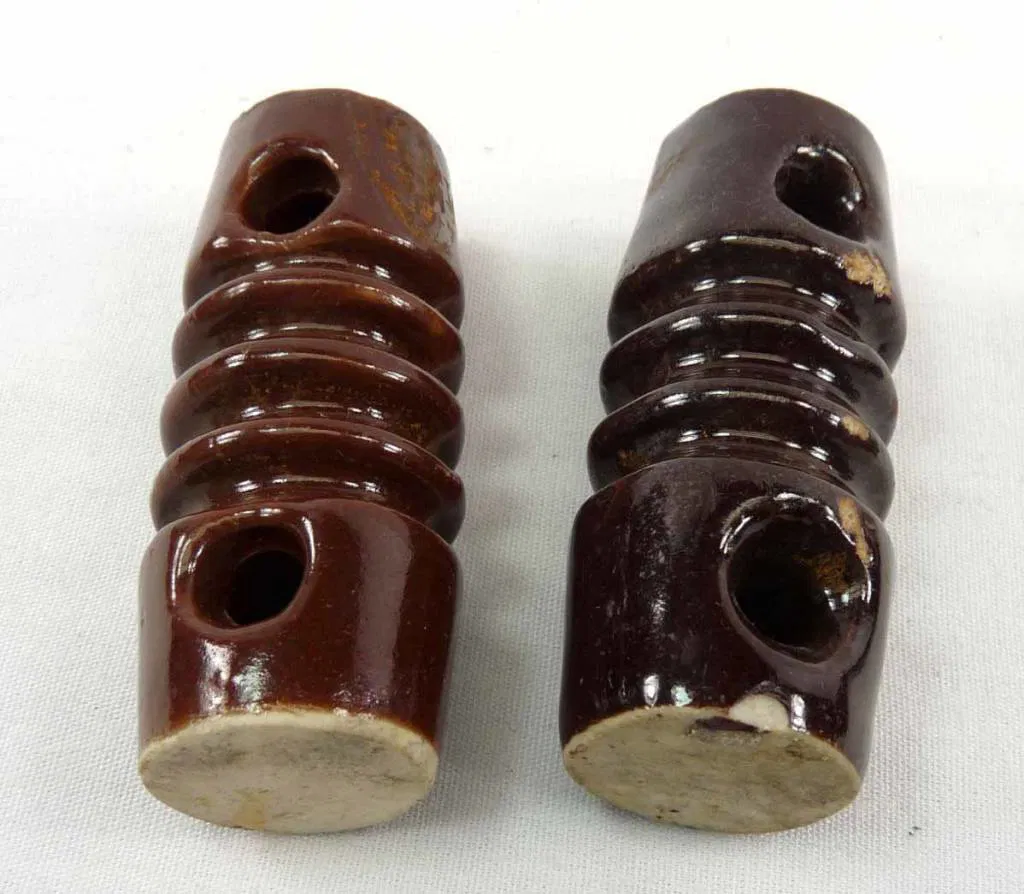

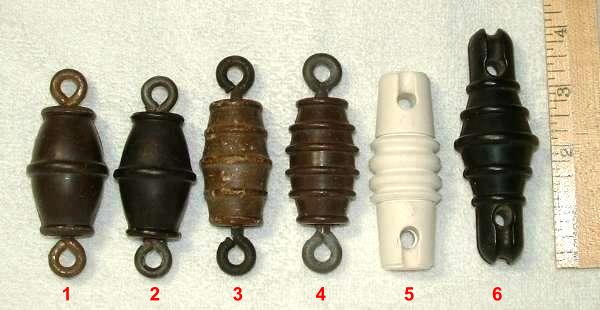

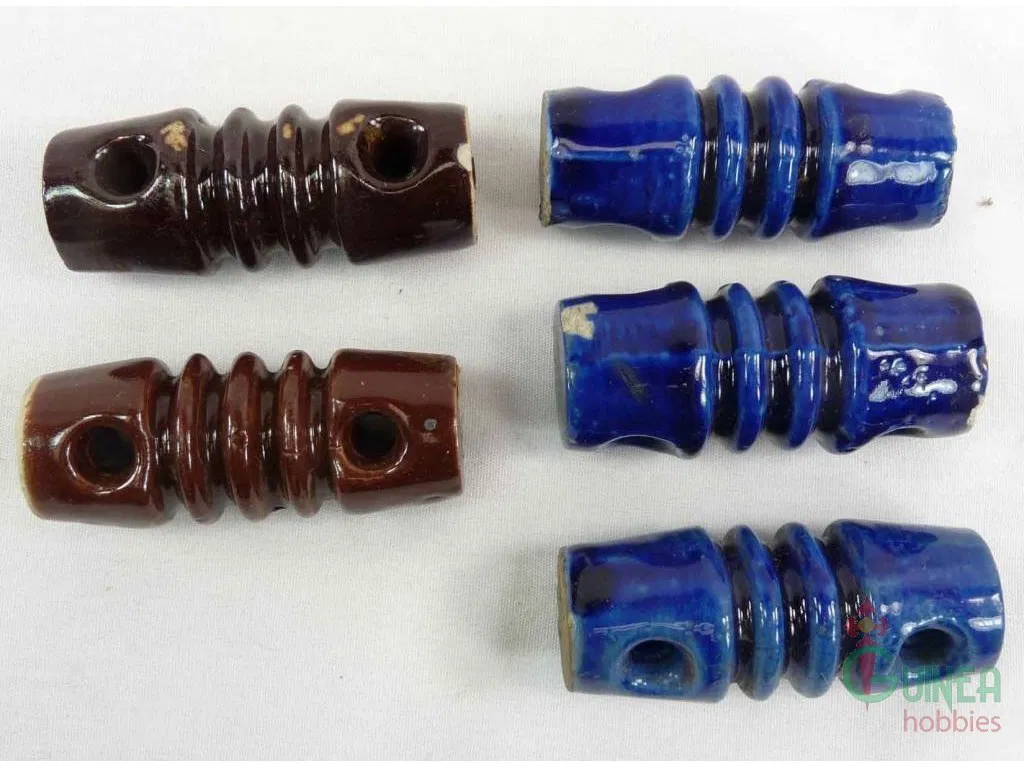

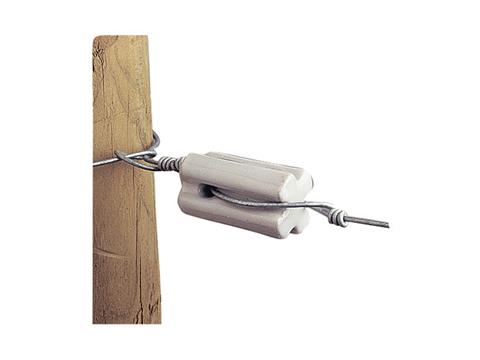

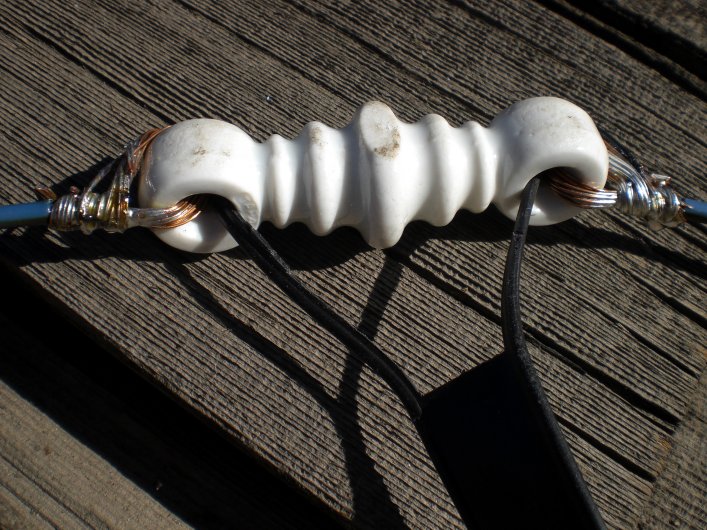

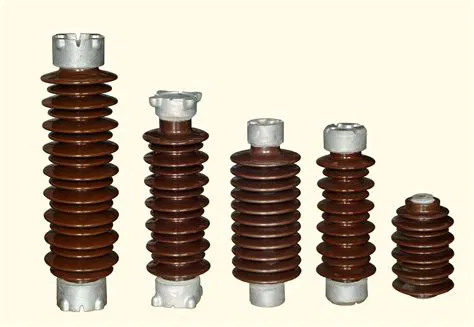

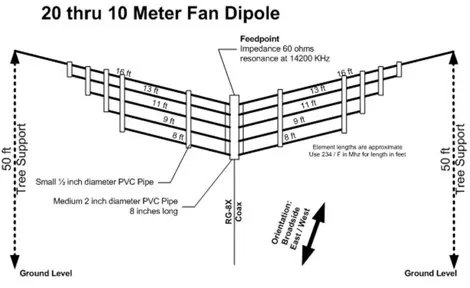

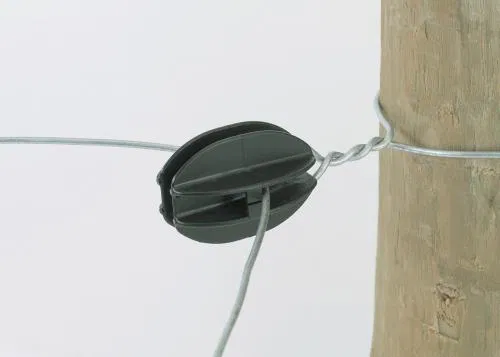

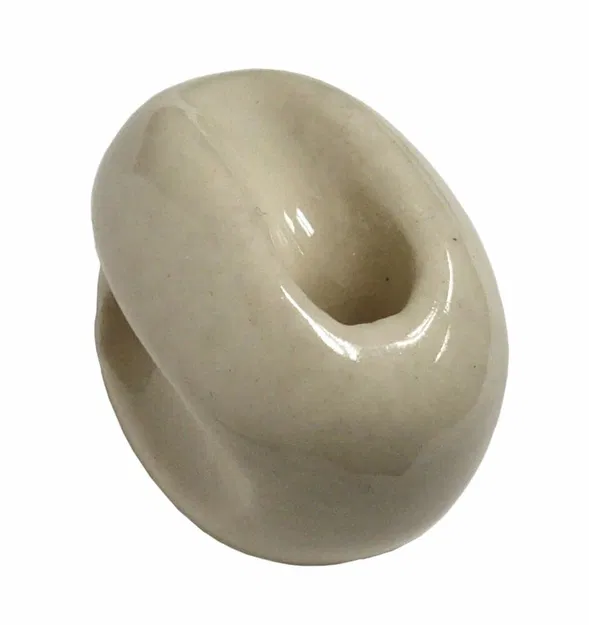

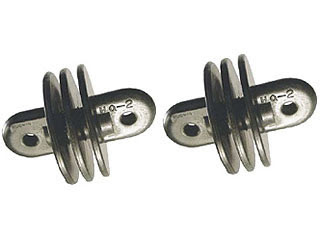

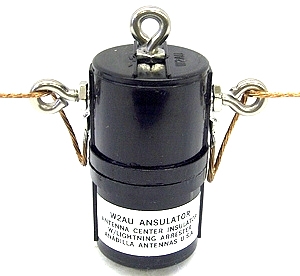

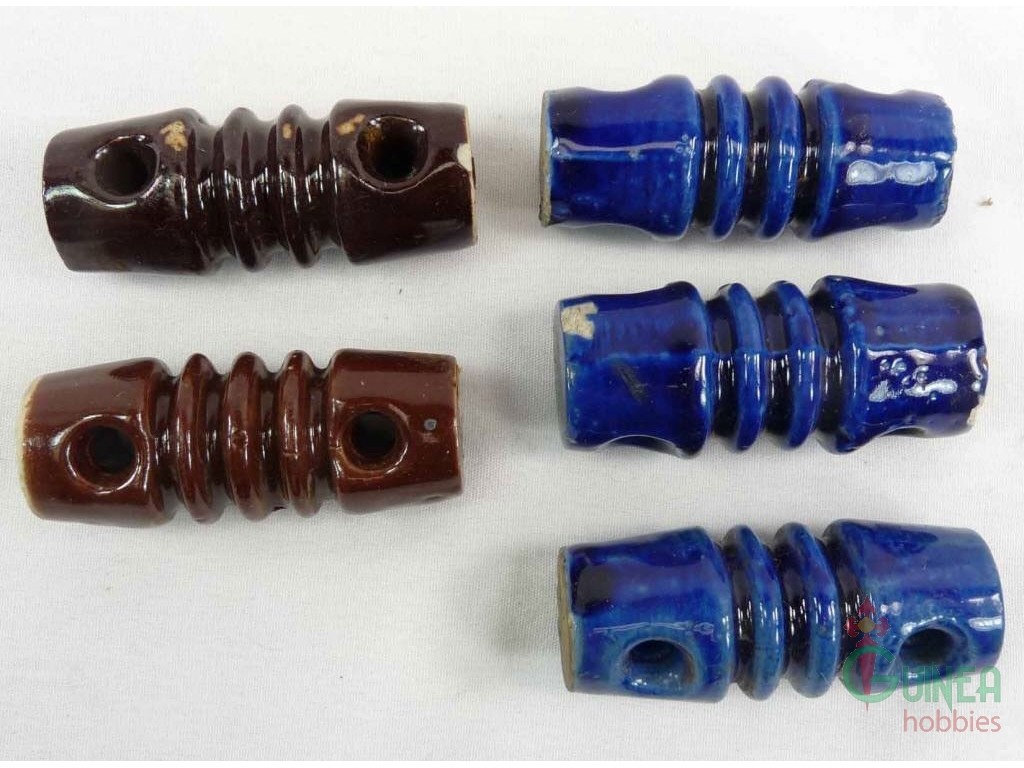

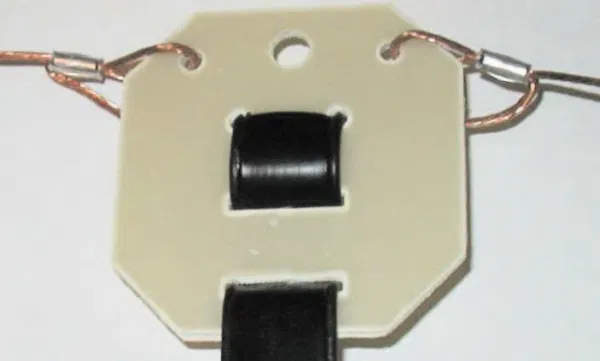

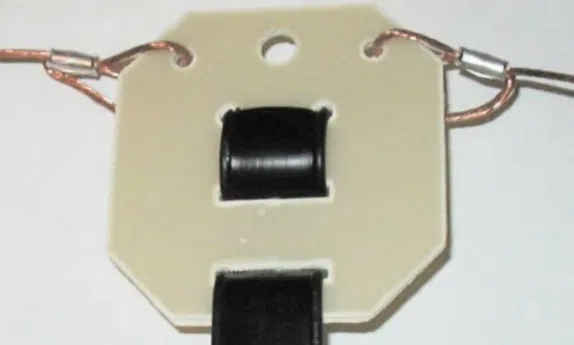

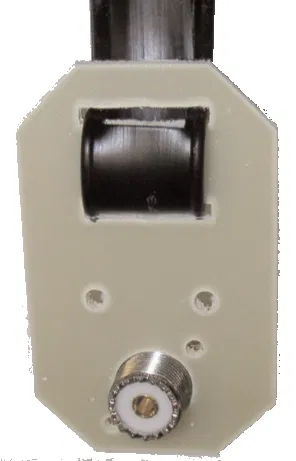

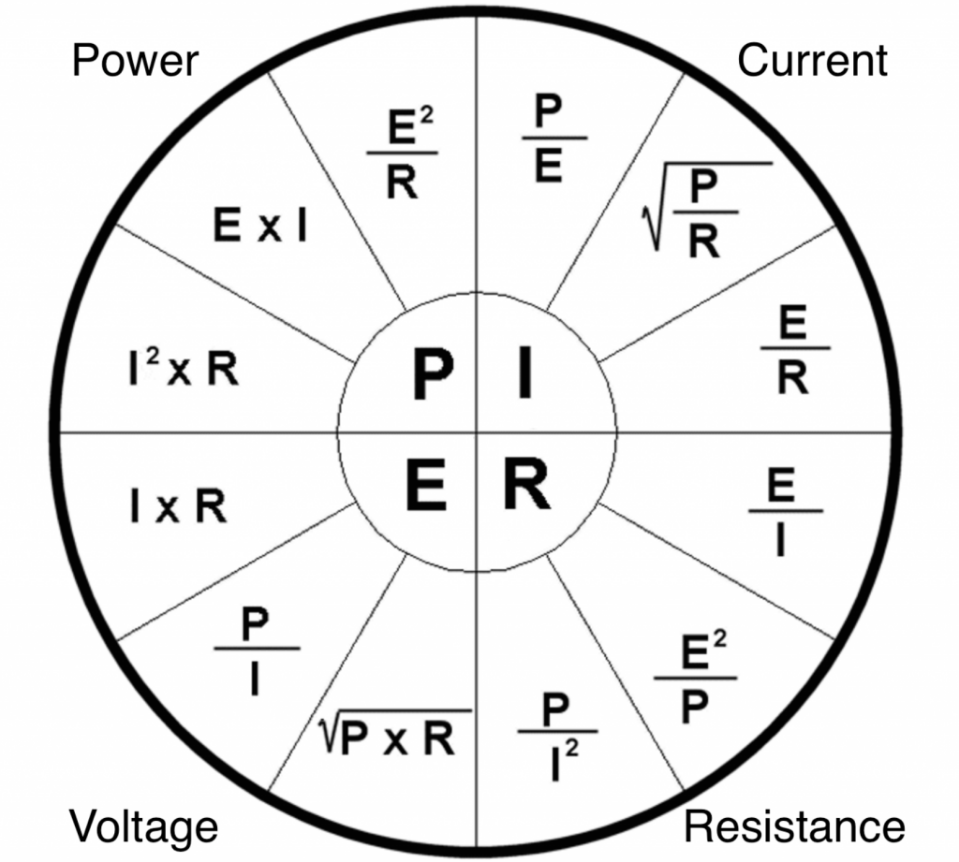

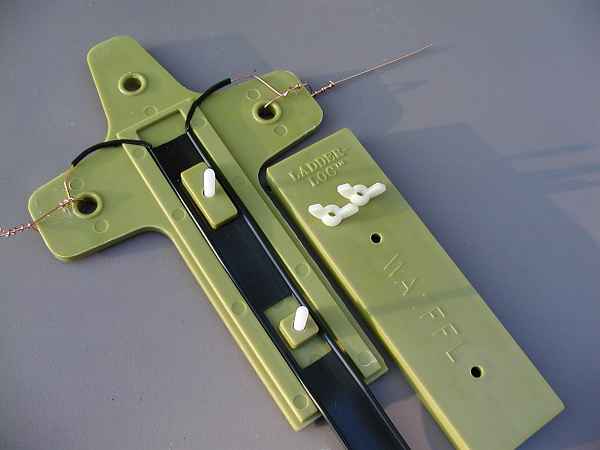

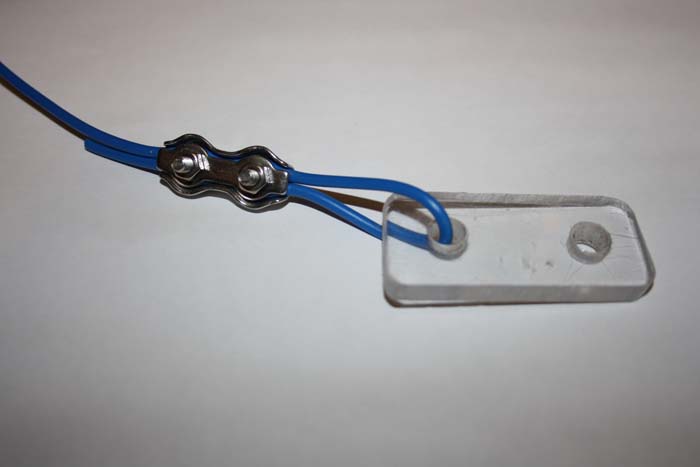

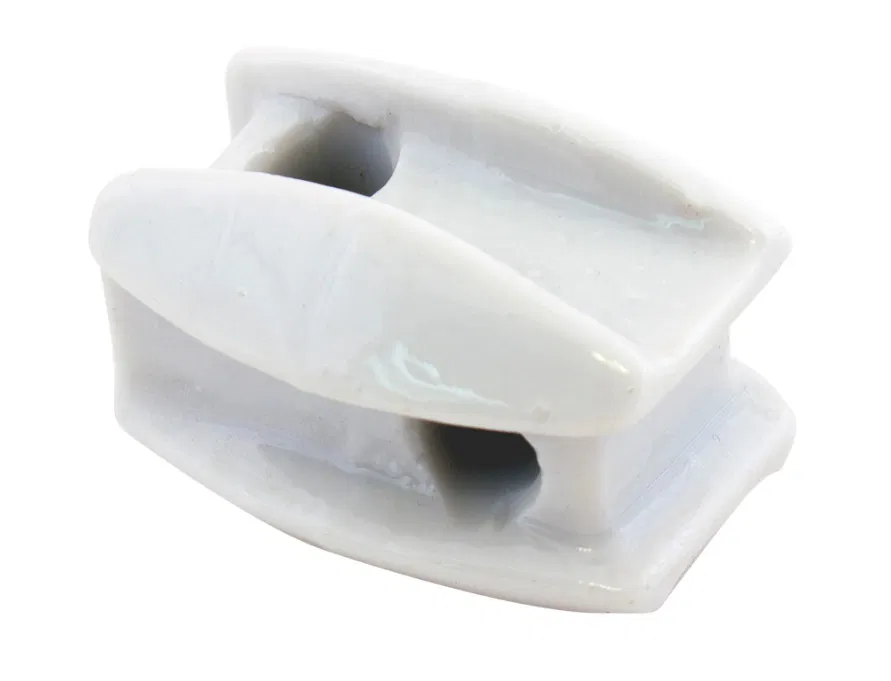

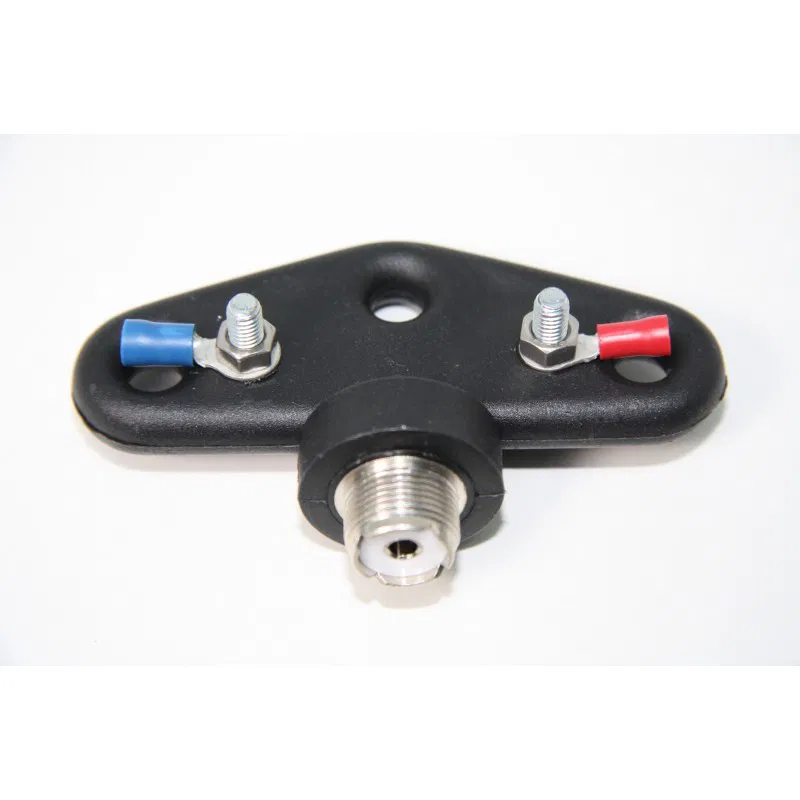

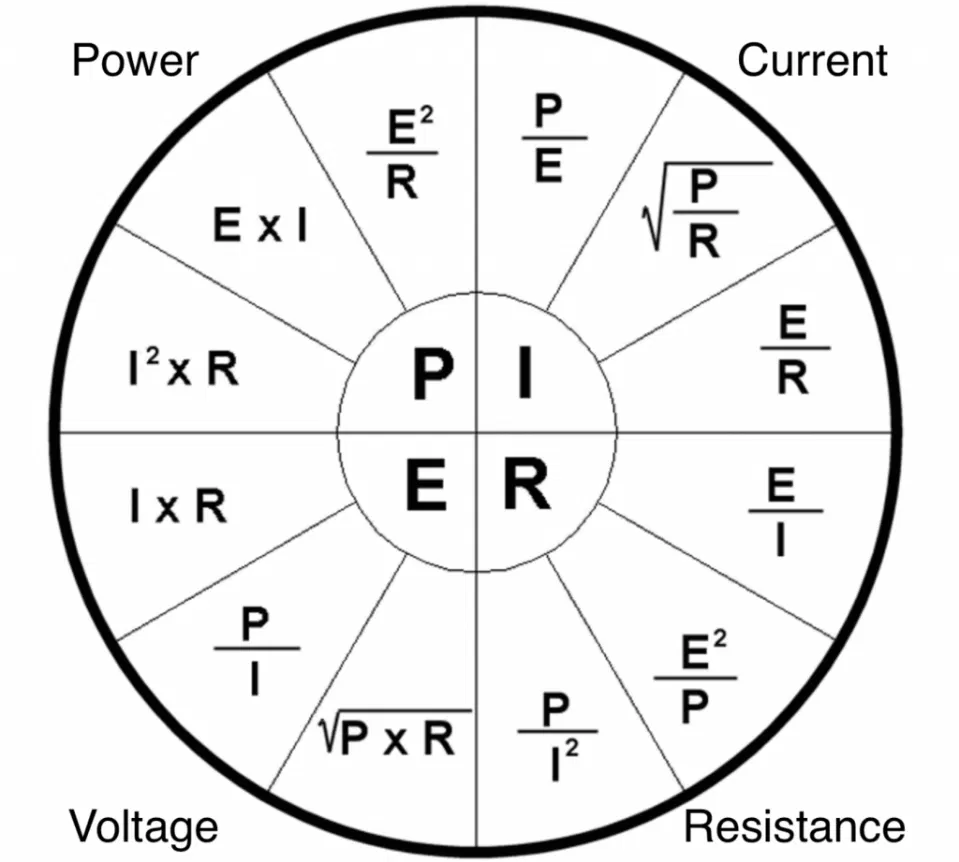

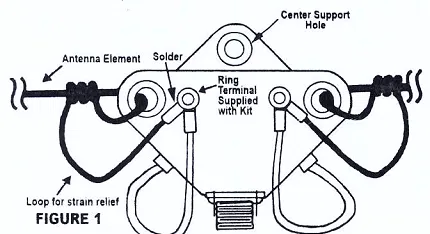

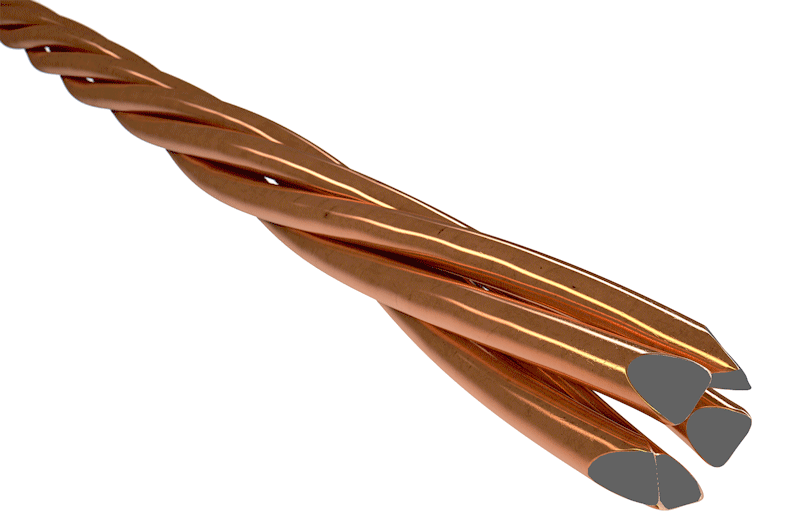

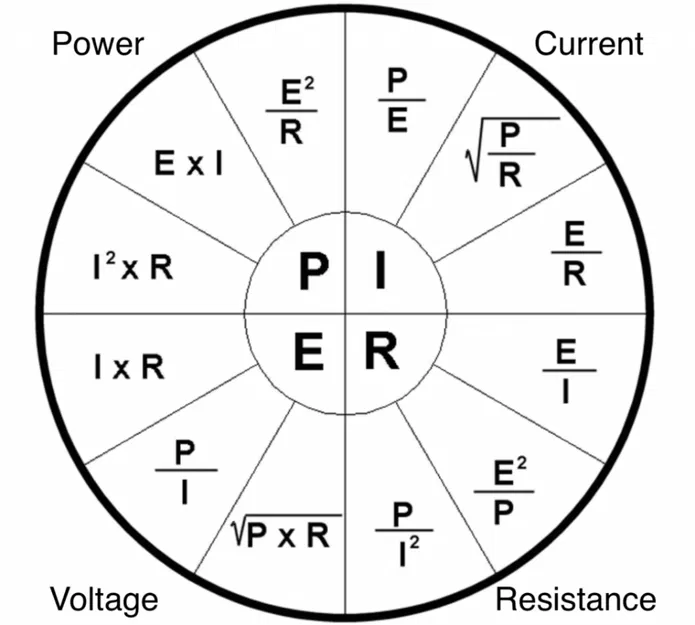

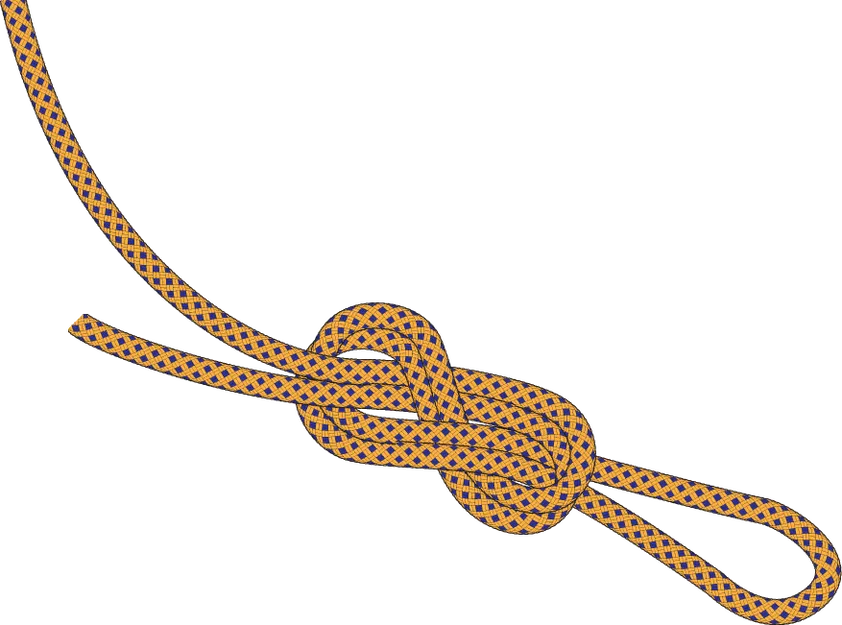

Trong hành trình thiết kế một bộ cách điện cho bản thân, tôi nhận thấy rằng chủ đề về bộ cách điện thú vị hơn và phức tạp hơn nhiều so với tôi từng nghĩ. Tôi đã biên soạn một bài thuyết trình PowerPoint với một số điều tôi học được cho câu lạc bộ radio địa phương của mình, và cũng tải lên đây để bạn quan tâm.
Thiết kế liên quan

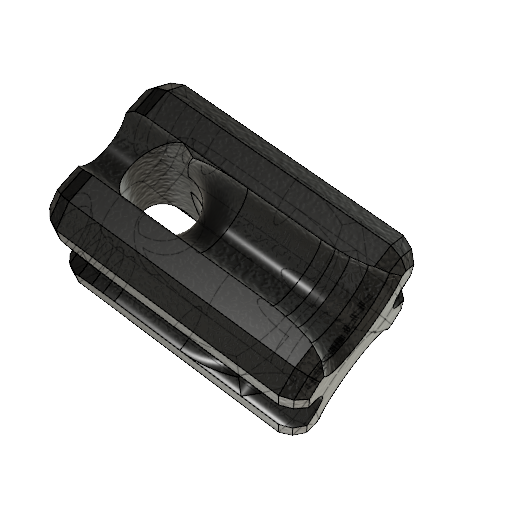

Xem thêm: Antenna Guy Insulator.
Xem thêm: Wire Clamp for 14 gauge Antenna Wire.
