Bộ Khớp Nối Z RatRig V-Minion (Giải quyết Z Banding / Z Wobble)

Chào bạn,

Dường như trục vít dẫn hướng của tôi không hoàn hảo 100% và tôi đã gặp lỗi in liên quan đến Z wobble mà Khối Đai Ốc Chống Trượt TR8*4 chính hãng không giải quyết được. Sau khi siết chặt Khối Đai Ốc Chống Trượt chính hãng, vấn đề đã biến mất nhưng quay trở lại sau vài ngày in.

Sau khi ra mắt V-Core 3.1, tôi thích cách họ giải quyết vấn đề tương tự trên máy in lớn hơn nên tôi đã thử.

Mục đích chính của bản dựng này là để thêm bộ khớp nối Z từ RatRig (nhưng các bộ phận tương tự và tương thích có thể tìm thấy trên AliExpress, Amazon, v.v. nhưng tôi thích phiên bản Bi-metal mà RatRig cung cấp) trong khi giữ lại tất cả các bộ phận khác của máy in bao gồm tất cả các vít ở vị trí tiêu chuẩn với độ dài tiêu chuẩn.

Điều thứ hai tôi muốn làm là cài đặt mọi thứ sao cho chiều cao in Z không bị thay đổi bởi sửa đổi này, vì vậy bạn không mất bất cứ điều gì khi thực hiện nó, do đó diện tích in vẫn là 180x180x180mm.

Các vật liệu cần thiết:

• 1 chiếc - Bộ Khớp Nối Trục Vít Dẫn Hướng Bi-Kim Loại hoặc tương tự
• 1 chiếc - Đai Ốc Trục Vít Dẫn Hướng TR8x4 POM hoặc tương tự
• 4 chiếc - Vít Đầu Trụ M3x8
• 1 chiếc - Vòng Bi F688ZZ
• 2 chiếc - M3x30 - tùy chọn nếu bạn đang sử dụng bộ phận in tùy chọn cho khớp nối

Việc lắp ráp rất đơn giản, in tất cả các bộ phận (tôi đã in chúng bằng ABS nhưng PETG cũng sẽ ổn).

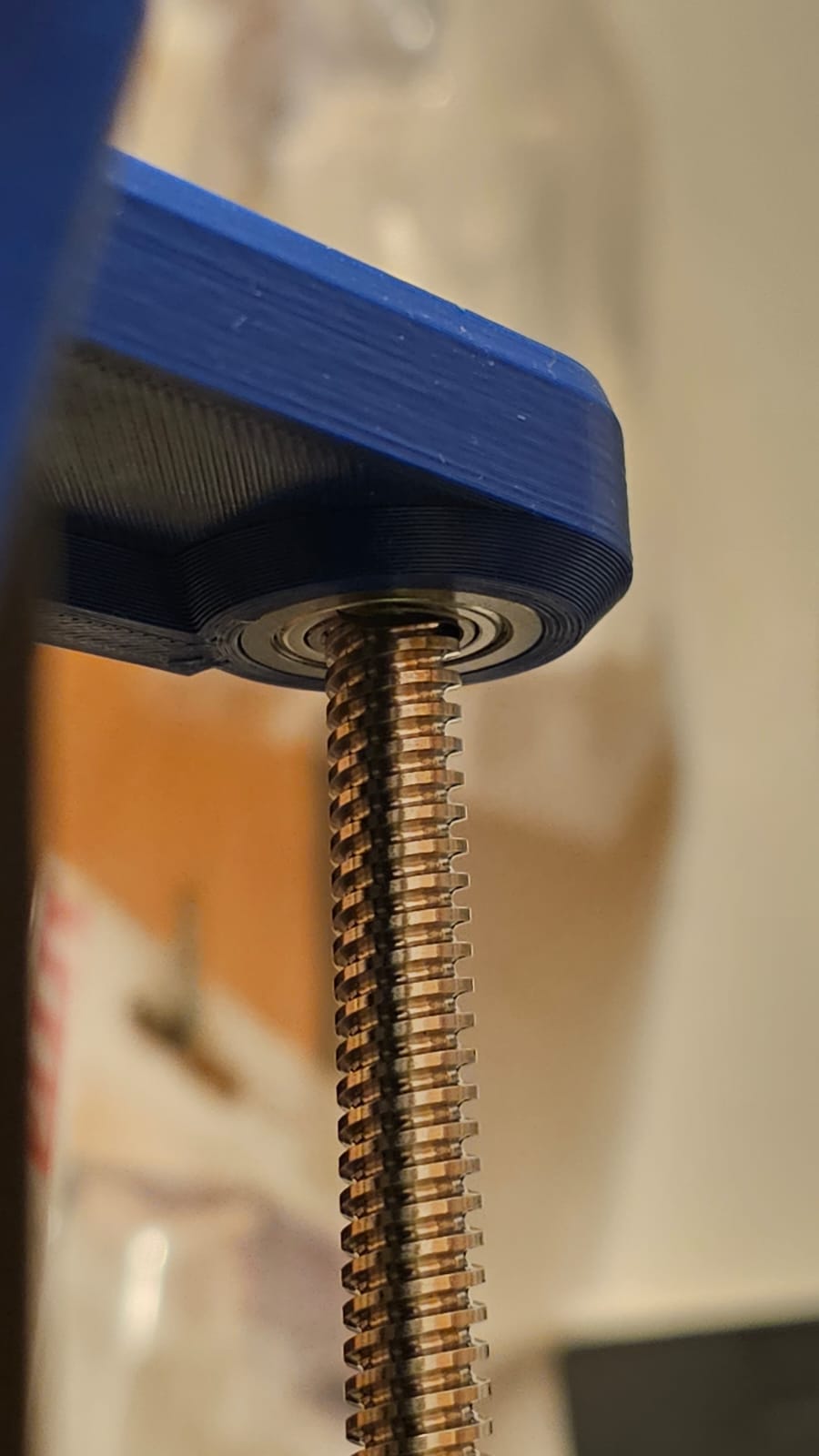

1. ấn vòng bi F688ZZ từ dưới lên vào Z-CAP (Vòng bi bằng phẳng với bộ phận đã in khi được lắp từ dưới lên)
2. Lắp ráp bộ khớp nối trục vít dẫn hướng và đai ốc trục vít dẫn hướng

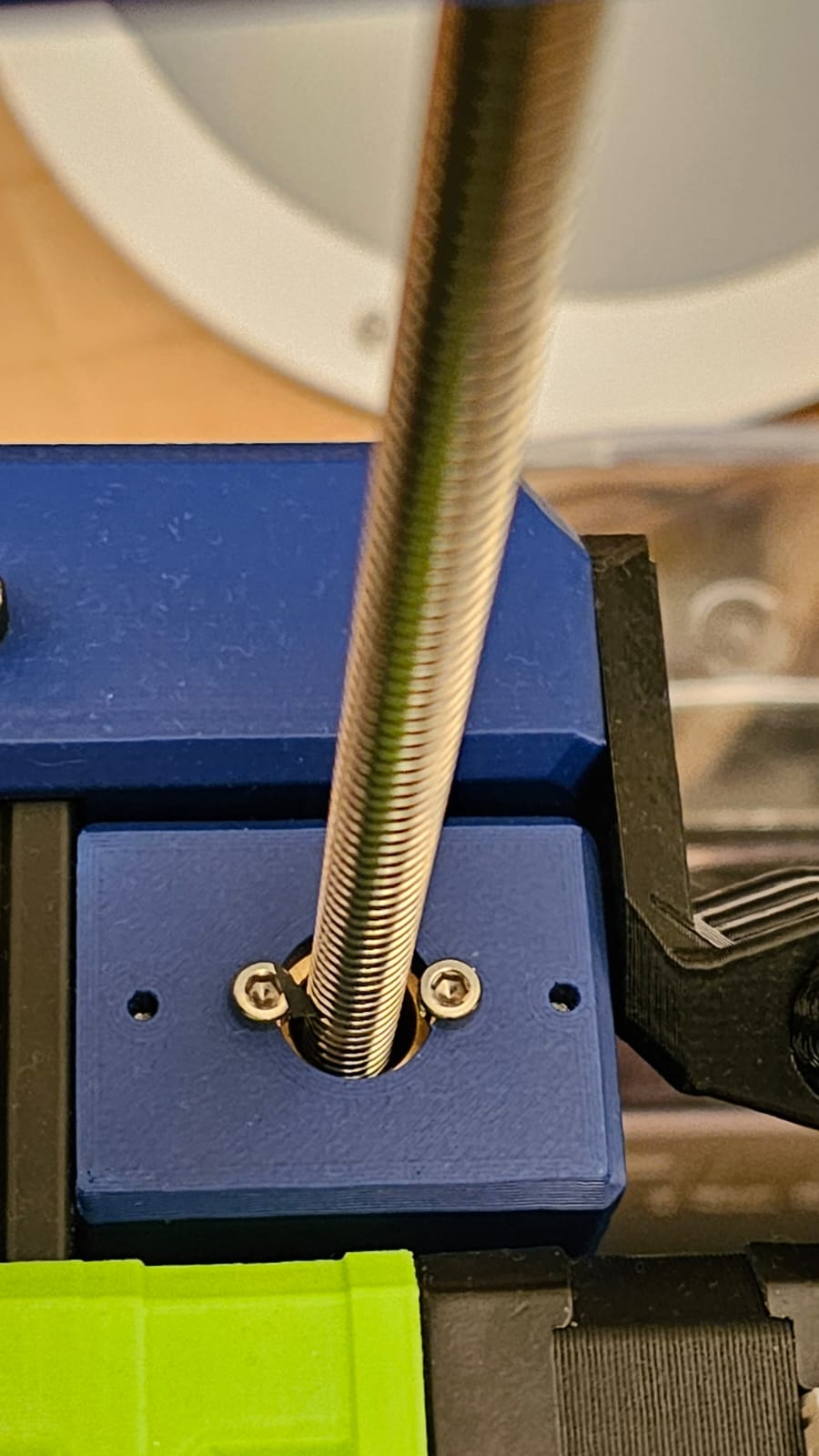

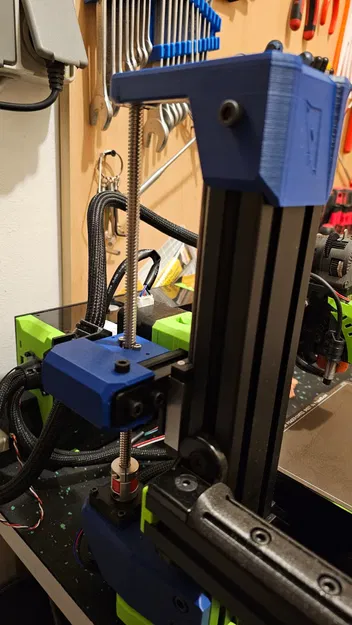

3. Bộ khớp nối Z đã in phải được gắn trên thanh xà X thay cho Khối Đai Ốc Chống Trượt trước khi thêm bộ khớp nối trục vít dẫn hướng đã lắp ráp với đai ốc trục vít dẫn hướng

Tôi đã sử dụng nó rất nhiều trong vài tháng nay và Z wobble đã BIẾN MẤT!!!!

Tôi rất vui vì đã làm cho một chiếc máy in tốt trở nên tốt hơn…
