Bộ Phân Phối Viên Nang Nespresso Tùy Chỉnh

Lấy cảm hứng từ các sản phẩm thương mại và các giải pháp tự làm, tôi đã quyết định thiết kế và in phiên bản tùy chỉnh của máy phân phối viên nang Nespresso. Tôi muốn nó đẹp mắt, chức năng và đơn giản cùng một lúc. Đây là những gì tôi đã nghĩ ra.

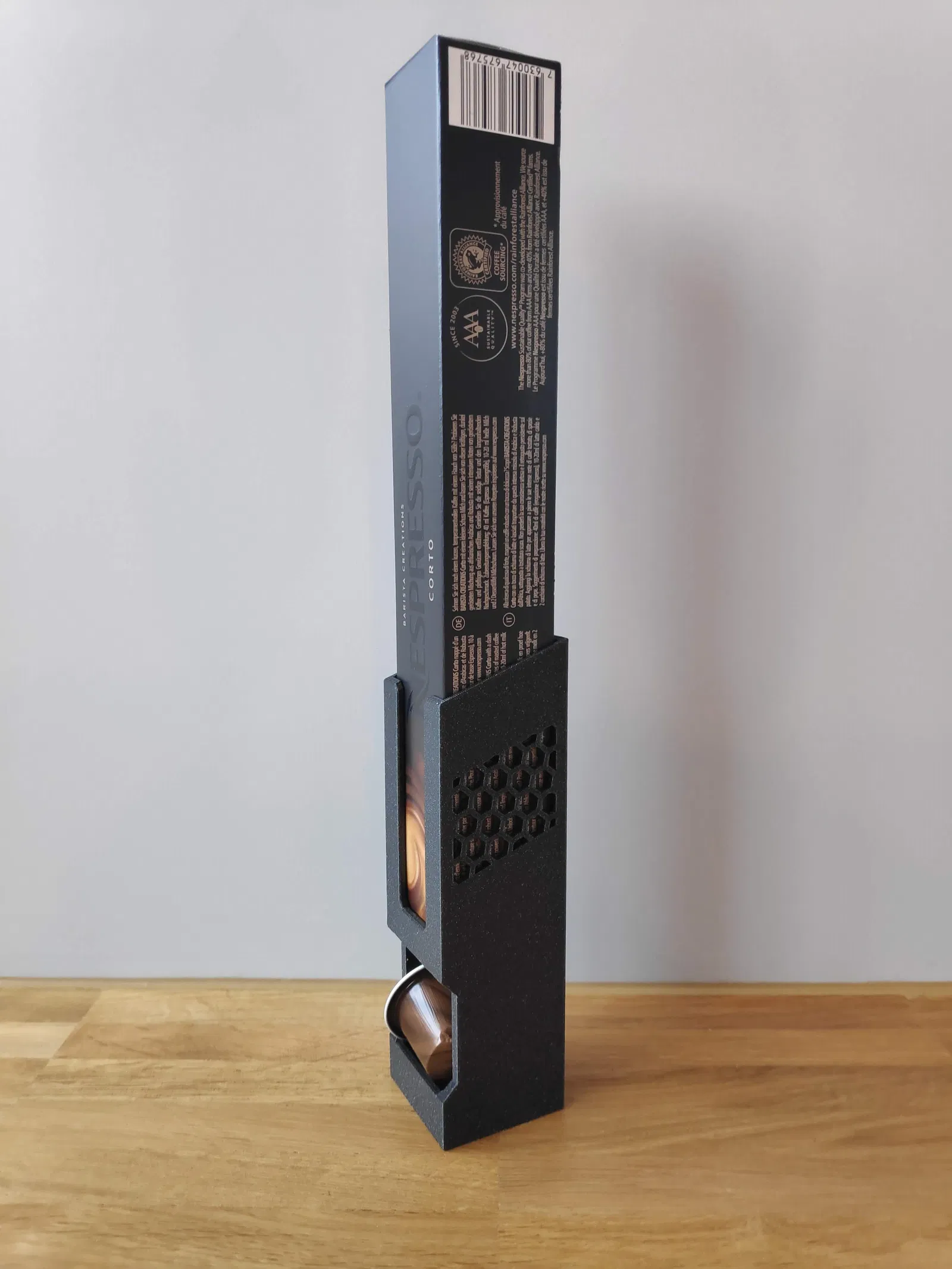

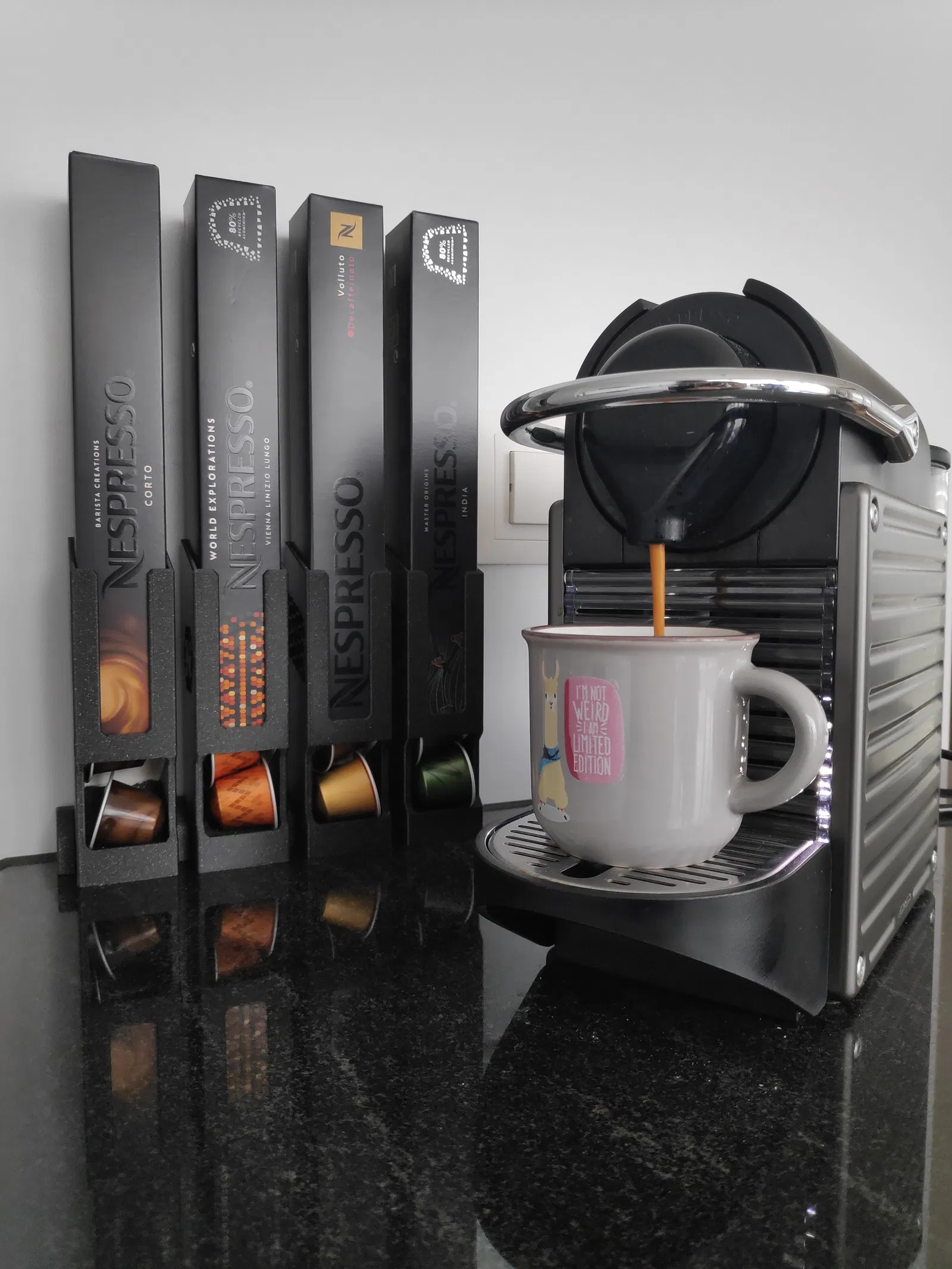

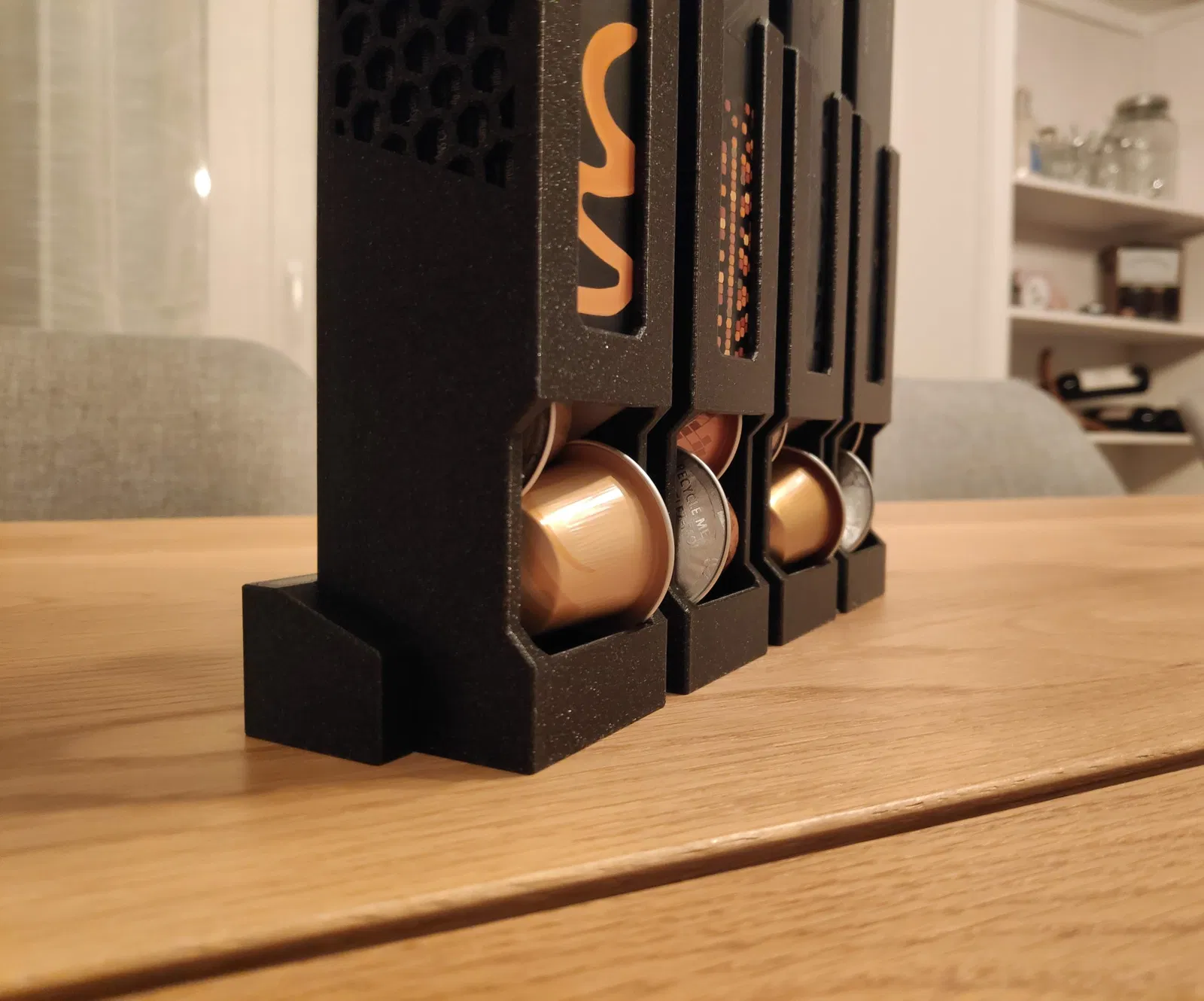

Bạn có thể dễ dàng lấy một viên nang bằng một tay mà không làm nó bị nghiêng hoặc di chuyển. Để nạp lại viên nang, chỉ cần rút bộ phân phối ra khỏi đế, lật theo chiều dọc 180° và đặt nó lên một gói viên nang mới. Sẽ không có viên nang nào rơi xuống sàn nữa!

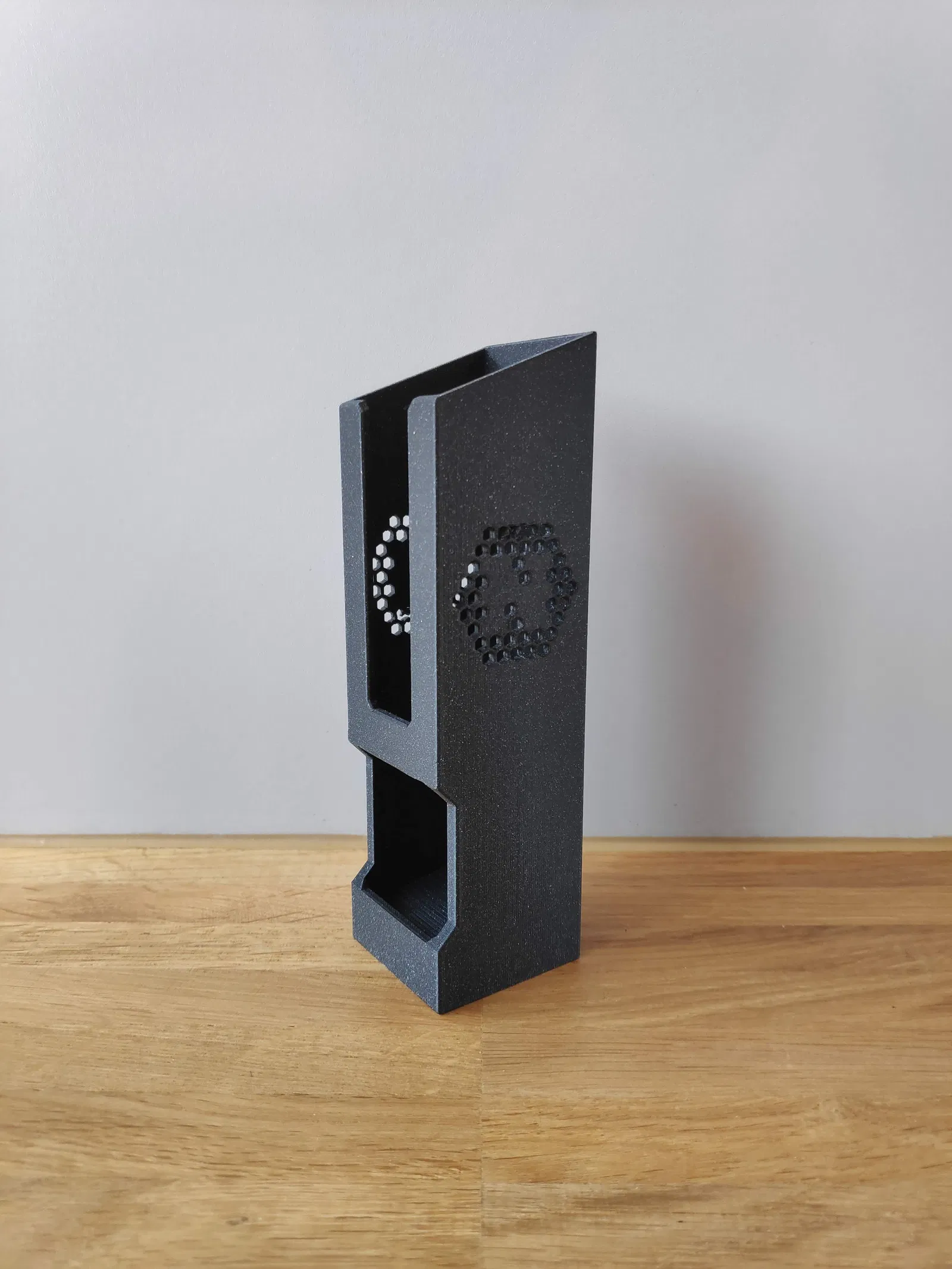

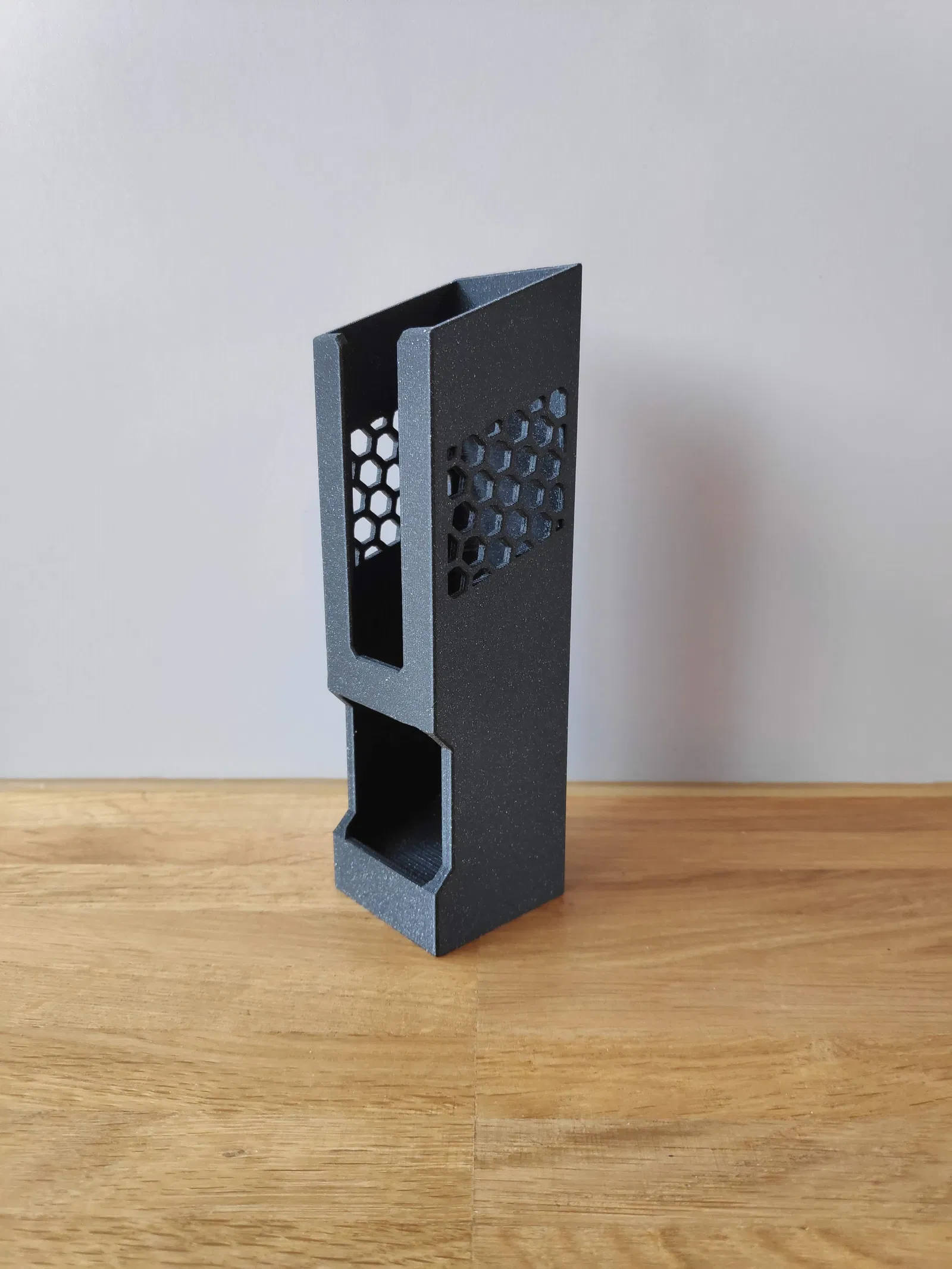

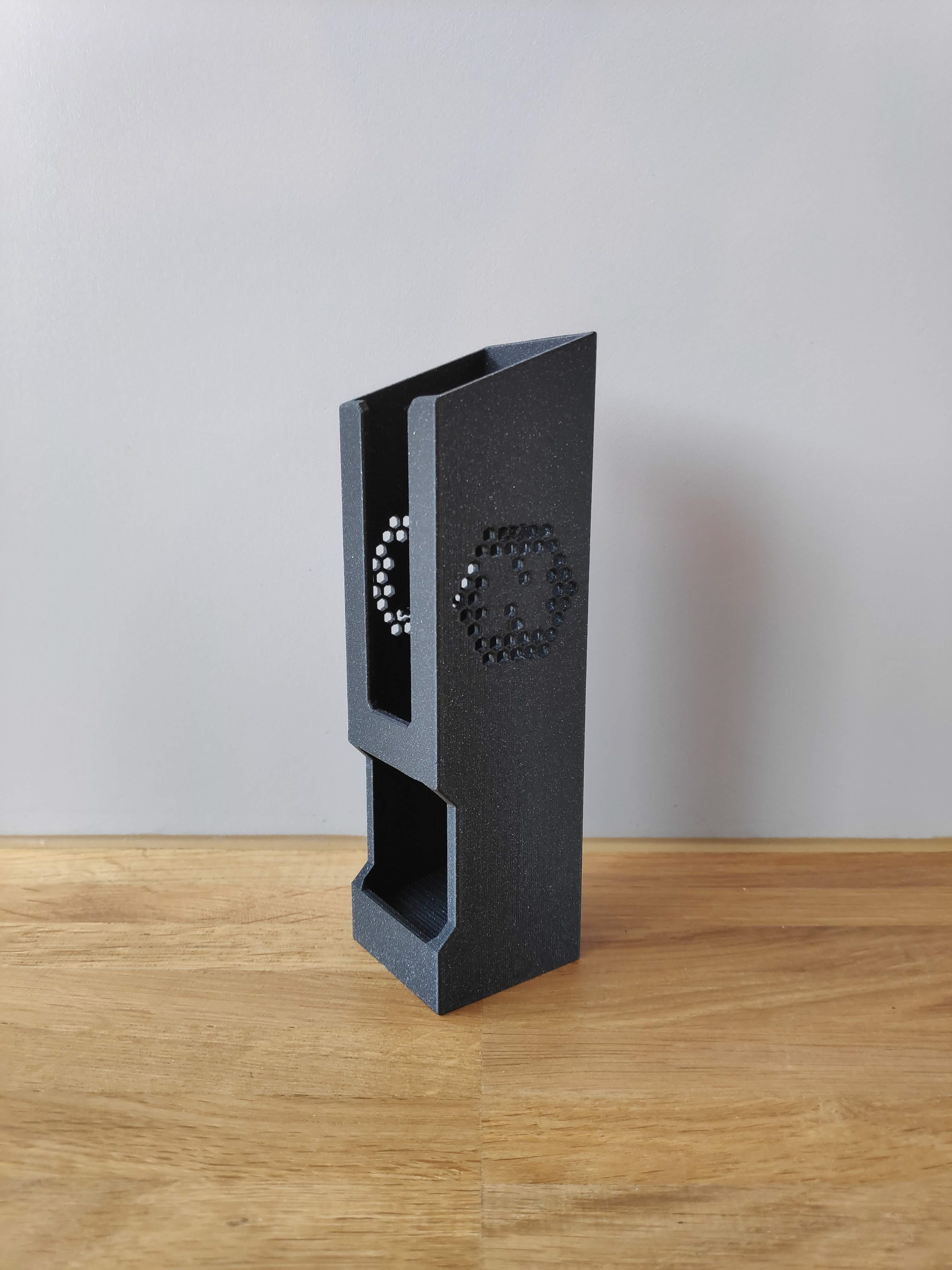

Bộ Phân Phối Viên Nang Tôi đã thiết kế 3 phiên bản bộ phân phối khác nhau. Về chất lượng in, bộ có hình "N" ở giữa hoa văn dạng tổ ong nhỏ là khó in hoàn hảo nhất (do thiết kế của tôi). Tuy nhiên, tôi đã có kết quả rất tốt với hoa văn tổ ong có góc cạnh và tôi thích cái này nhất.

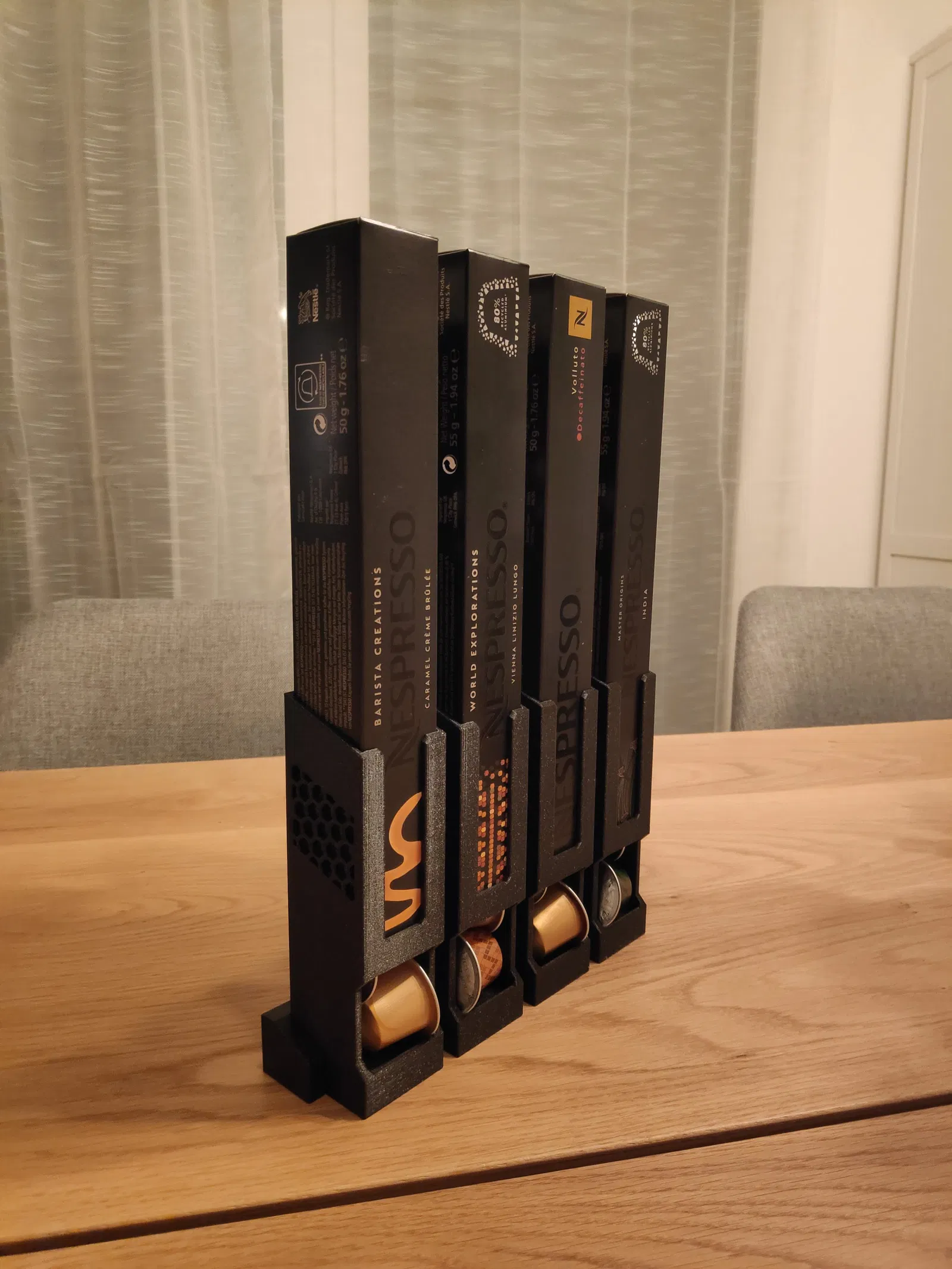

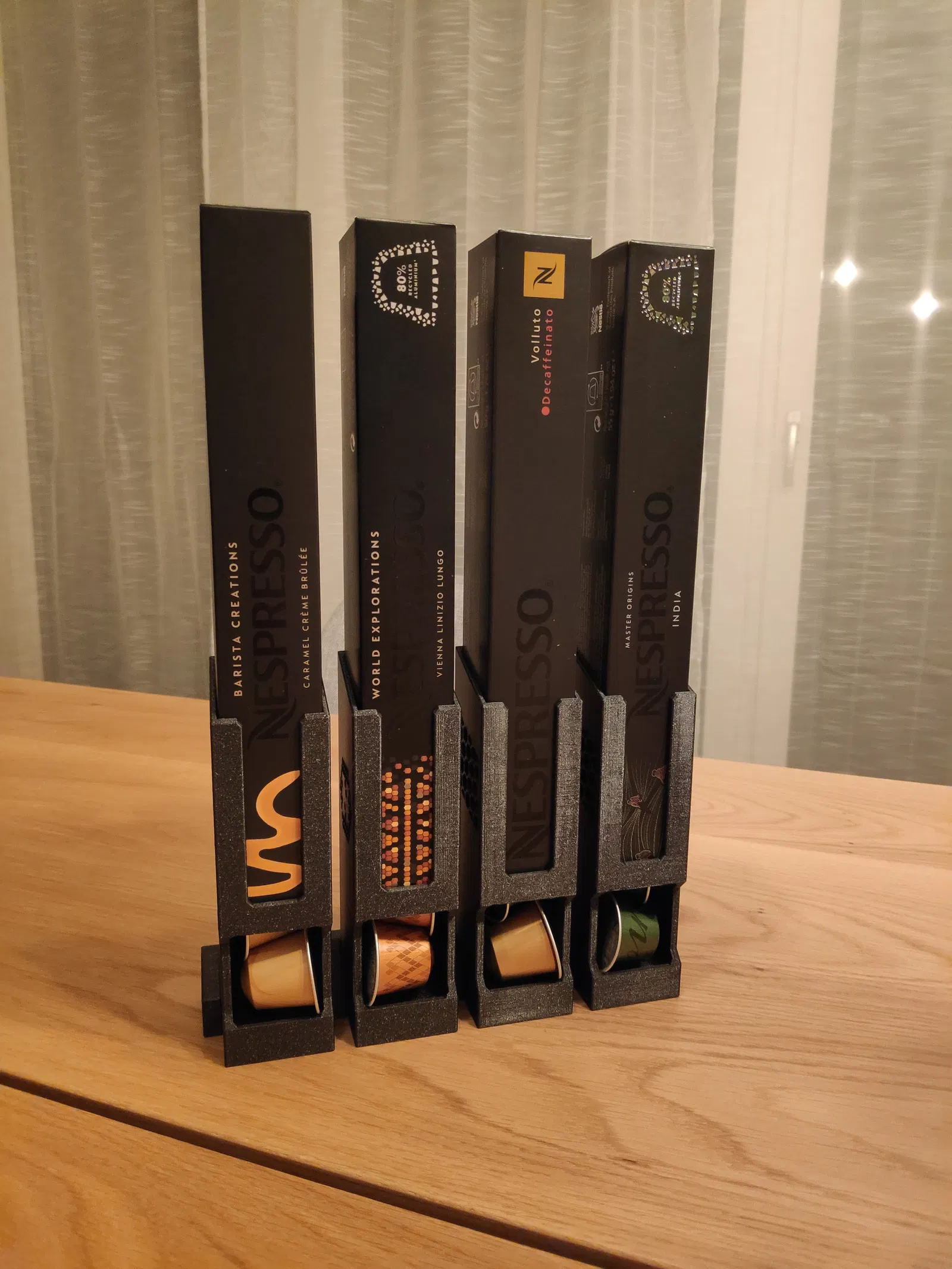

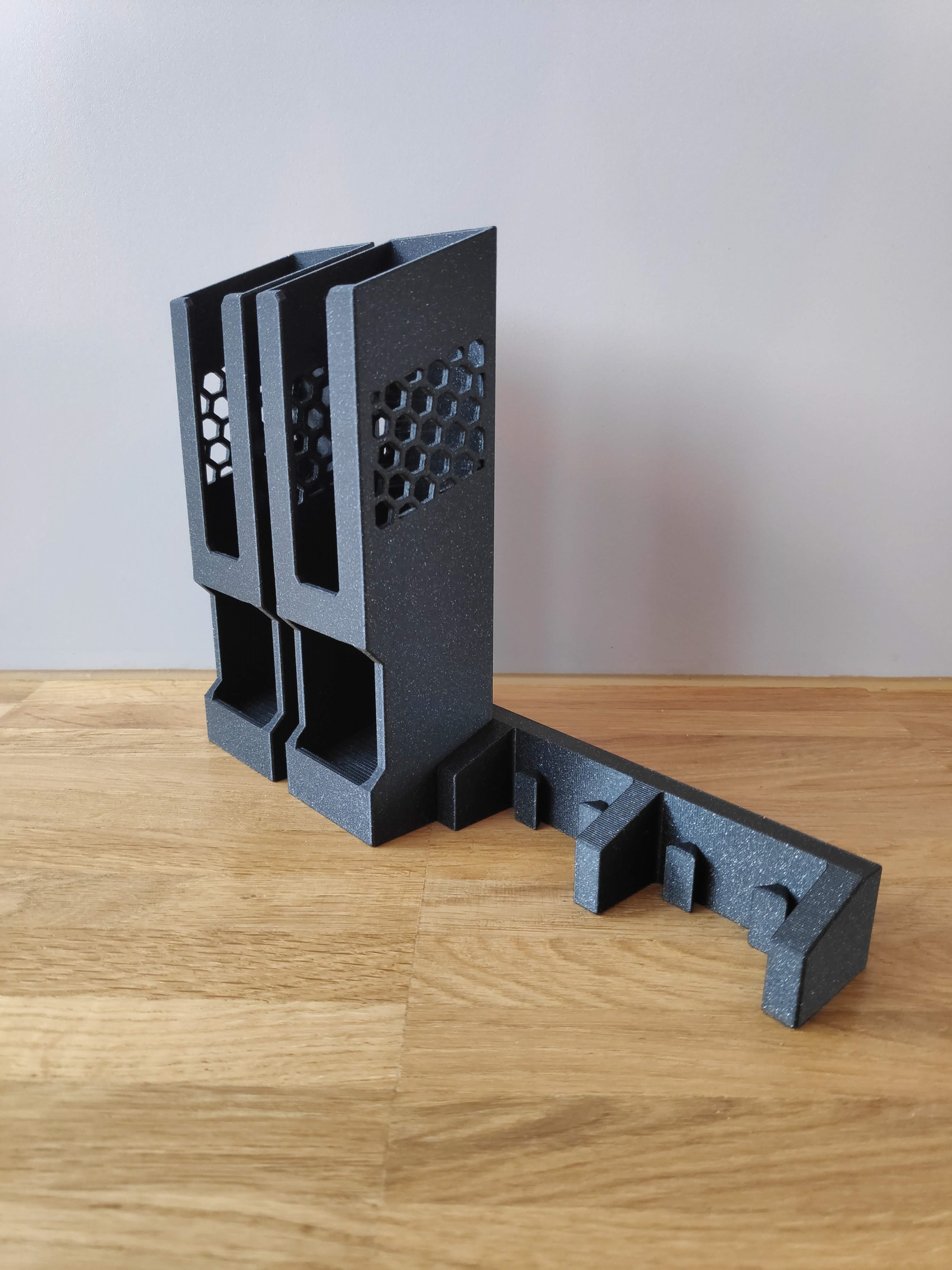

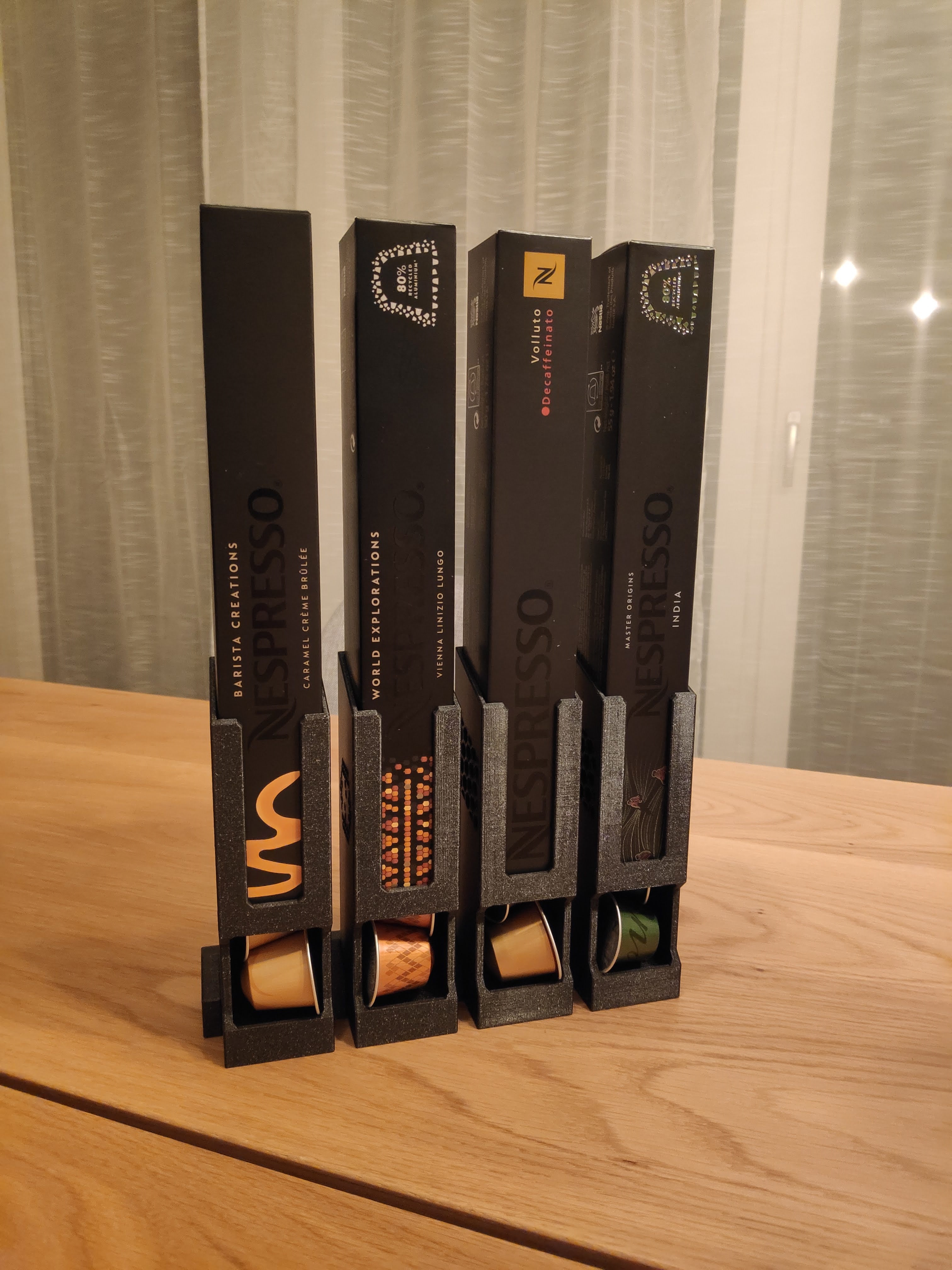

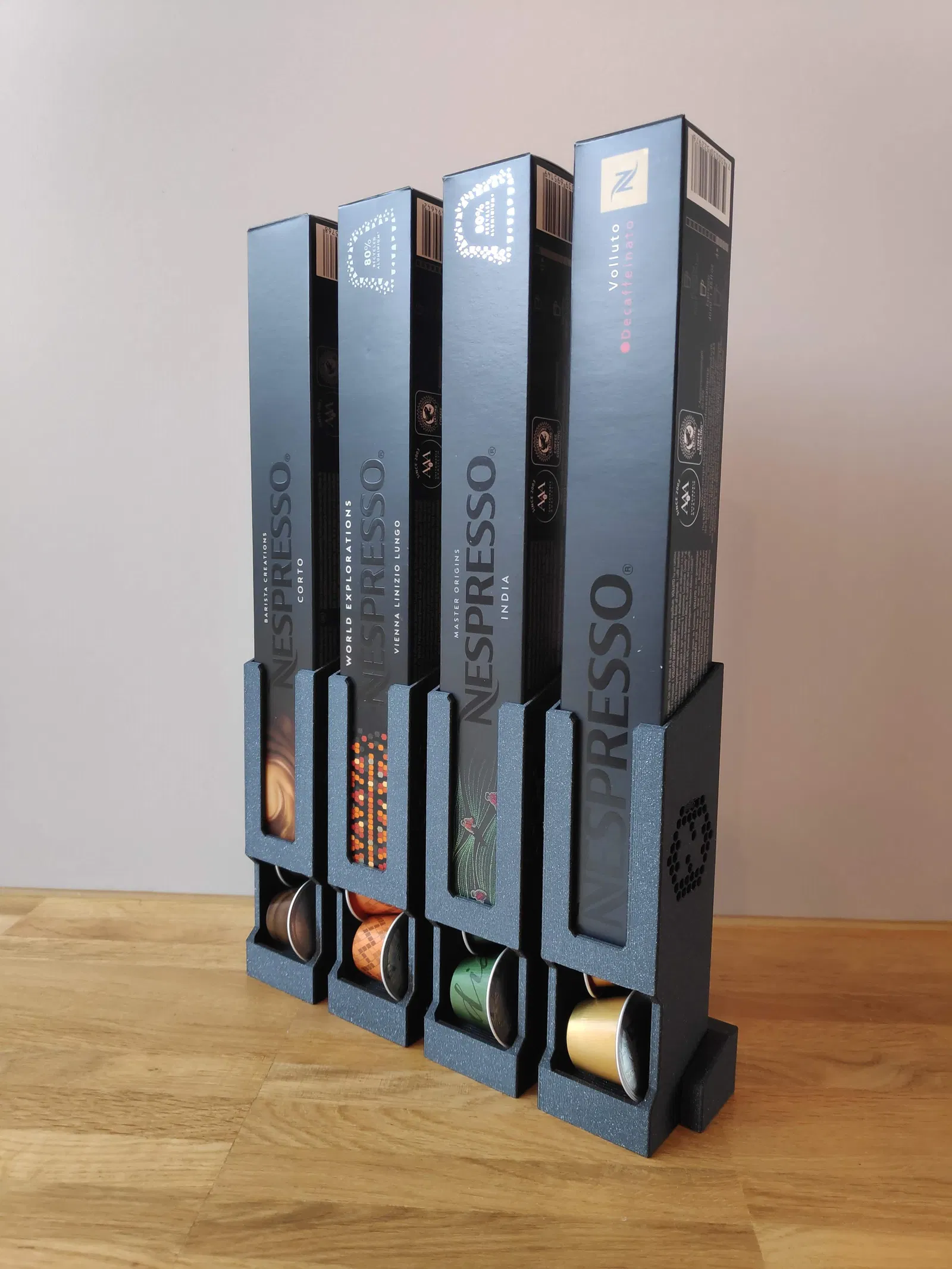

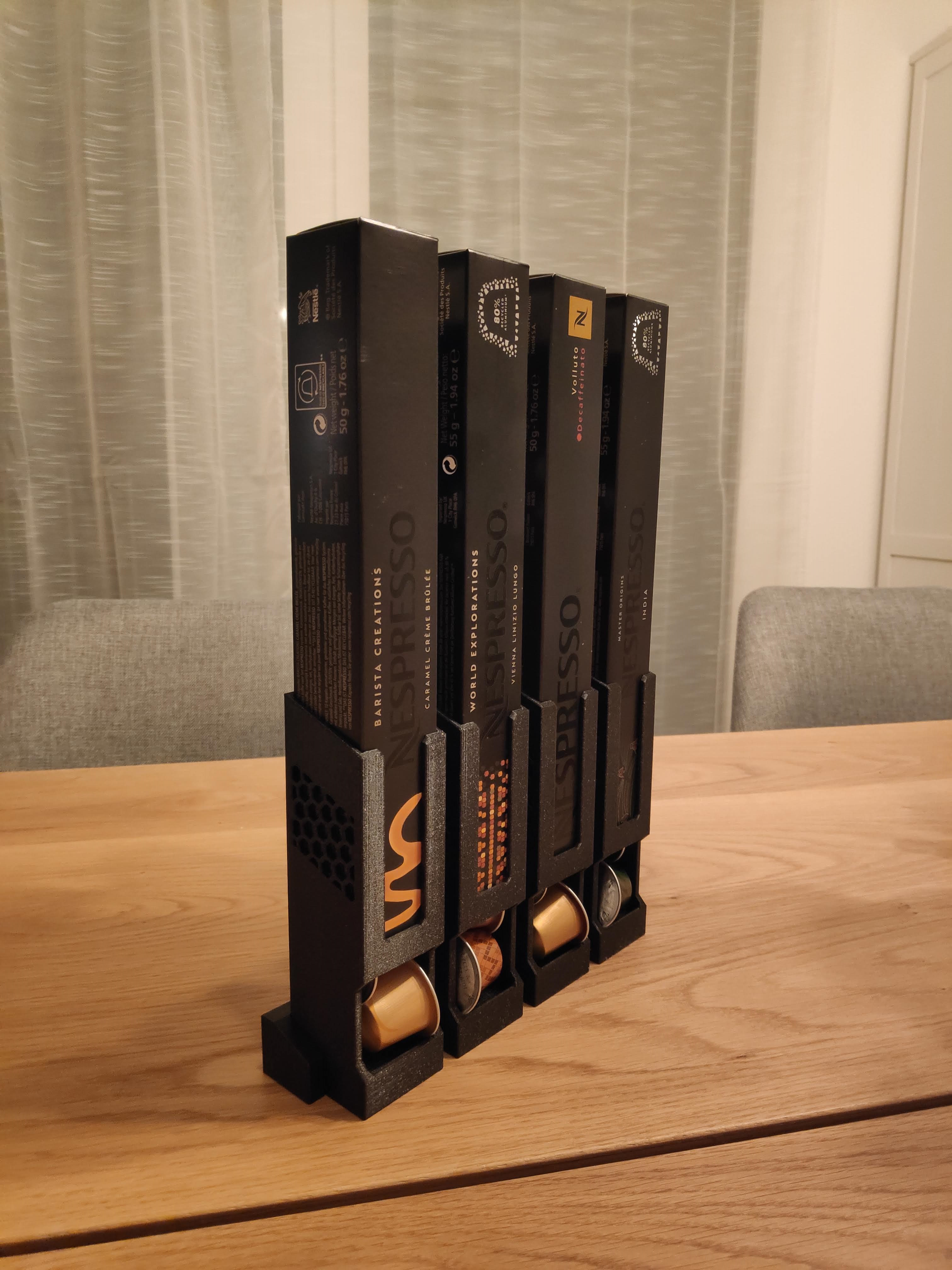

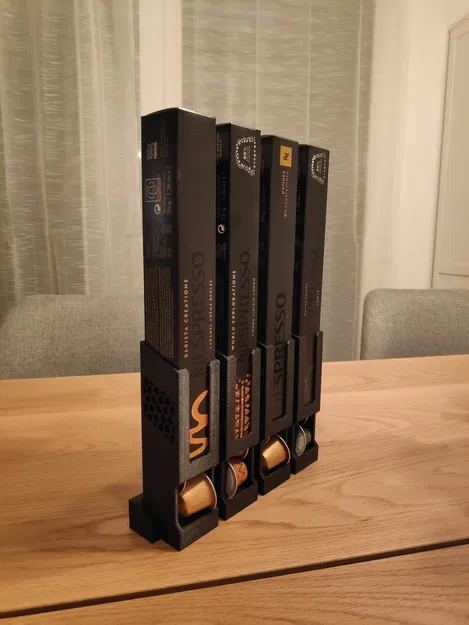

Đế Cắm Có 4 loại đế cắm khác nhau để giữ từ 1-4 bộ phân phối. Một khớp đuôi én kết nối hai phần và giữ chúng cố định. Dung sai/độ hở của khớp là 0,08 mm, có vẻ là điểm ngọt ngào giữa việc vừa khít và có thể tháo rời hai phần mà không tốn nhiều công sức. Nếu bạn chỉ in một bộ phân phối, bạn thậm chí không cần đế cắm. Nó đã tỏ ra khá ổn định.

Cập nhật 2021/02/03 Đã thêm các tệp .gcode và .f3d.

Hãy cho tôi biết nếu bạn thích thiết kế này và hãy nhớ đăng ảnh của bạn! Bất kỳ đề xuất cải tiến nào cũng được chào đón! Chúc bạn in vui vẻ <3

Hướng dẫn in

In trên Prusa i3 MK3S+

Sợi nhựa đã sử dụng Prusament PLA, Galaxy Black

Chiều cao lớp 0.20mm

Lớp vỏ 2

Phần trăm ruột 20% Gyroid

Không cần hỗ trợ, không cần brim
