Vỏ Raspberry Pi 4B Tham số (quạt 30mm) có chân đế dọc

Dựa trên thiết kế của John_Sinclair: https://www.thingiverse.com/thing:3723481

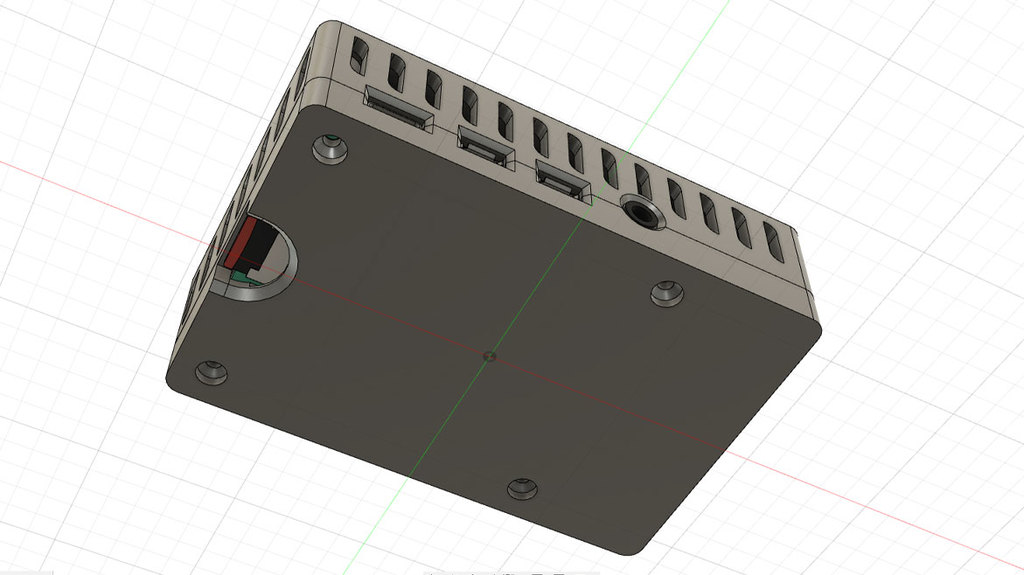

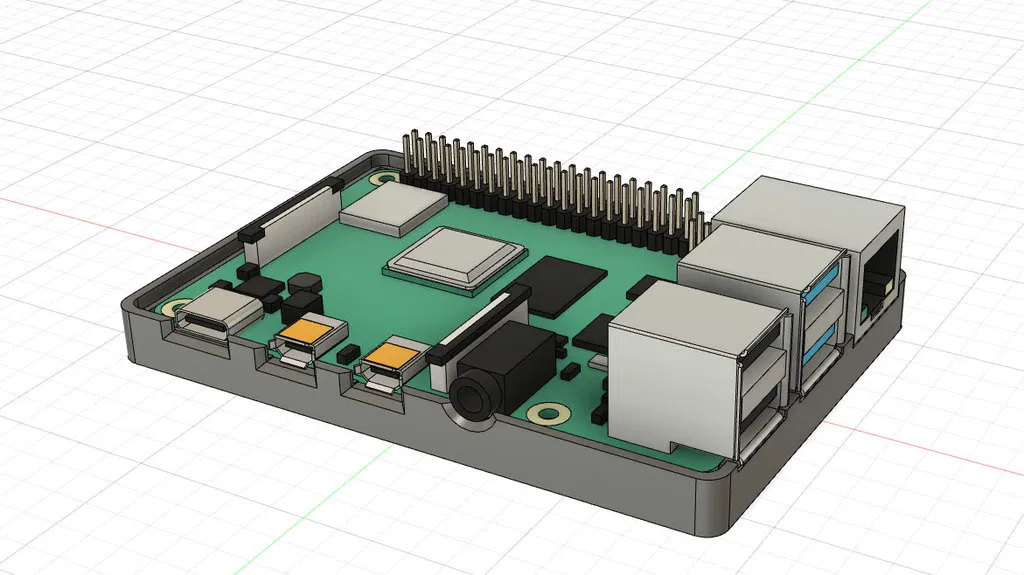

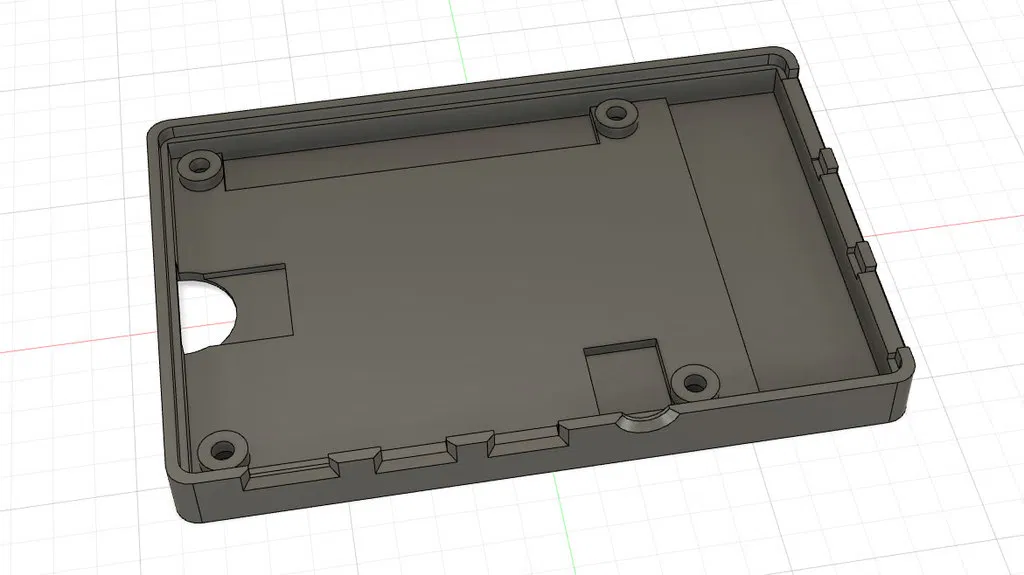

Tôi đã làm lại hoàn toàn mô hình này trong fusion360 (bao gồm tệp) bằng cách sử dụng mô hình dummy Raspberry Pi 4b có độ chính xác cao của Red Logo làm mẫu (https://gallery.autodesk.com/fusion360/projects/150767/raspberry-pi-4-model-b)

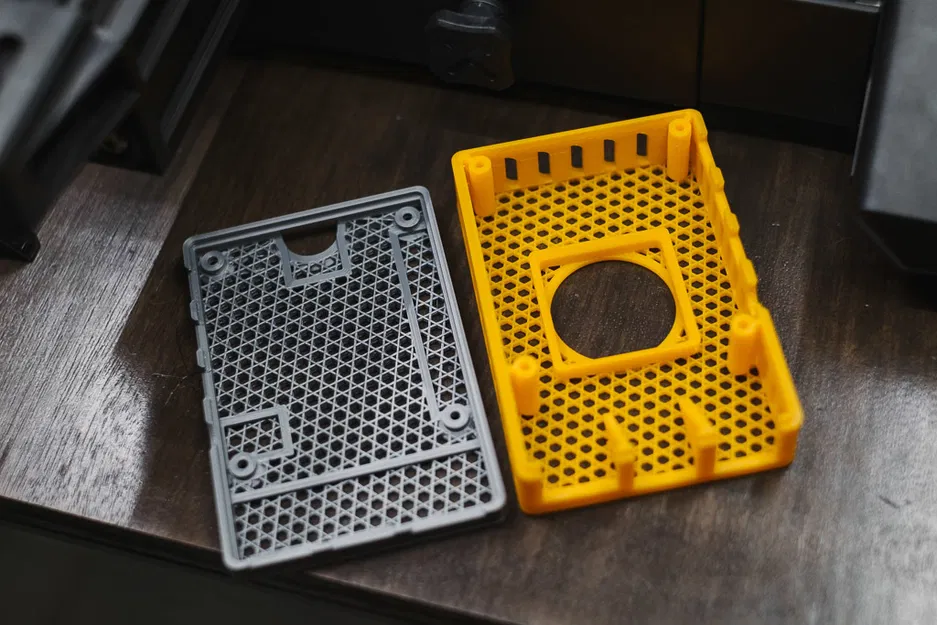

Các cải tiến bao gồm:

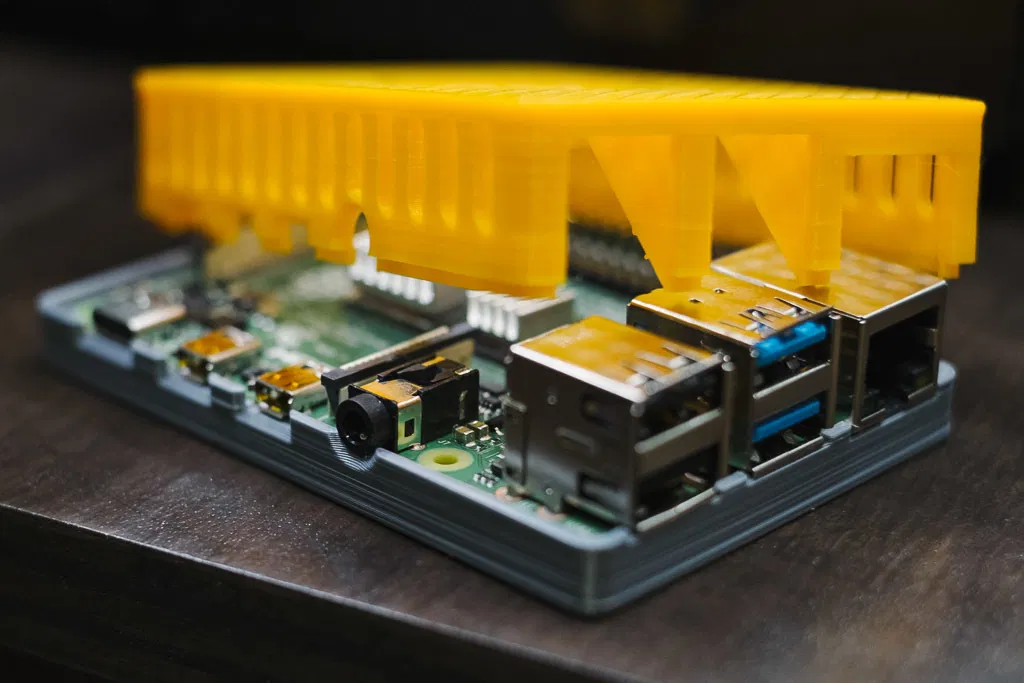

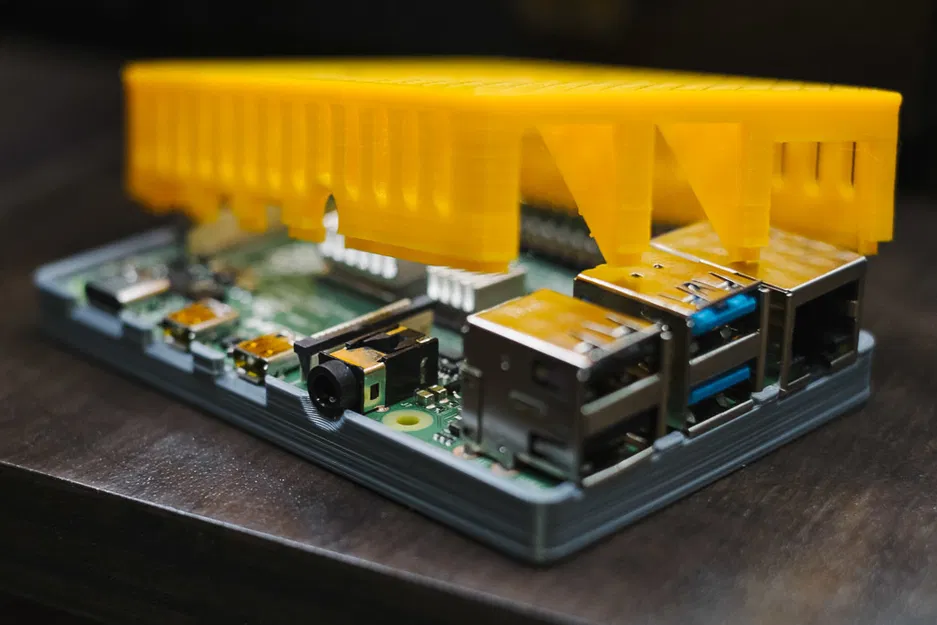

• Lỗ khoét vừa vặn hơn, bo mạch sẽ không bị xê dịch bên trong vỏ.

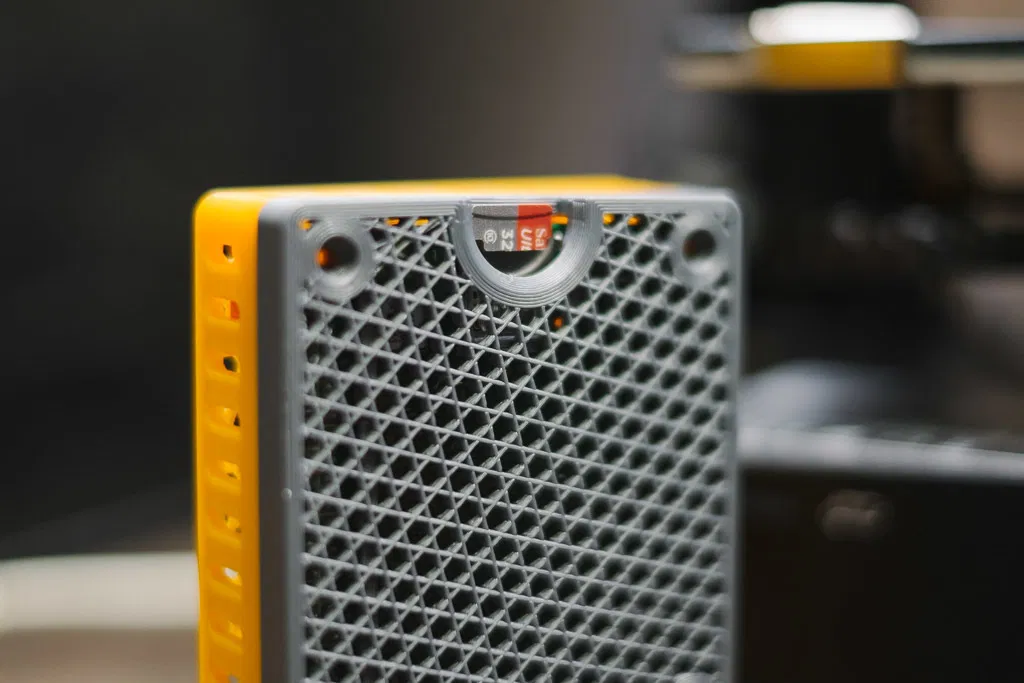

• Lỗ khoét thẻ microSD lớn hơn để dễ dàng truy cập.
• Các trụ giữ vít phía trên dài hơn, giúp vỏ ôm chặt bo mạch nếu vặn vít.
• Trụ giữ vít phía dưới dài hơn, bo mạch sẽ nằm trên đó, khoảng hở tốt hơn.

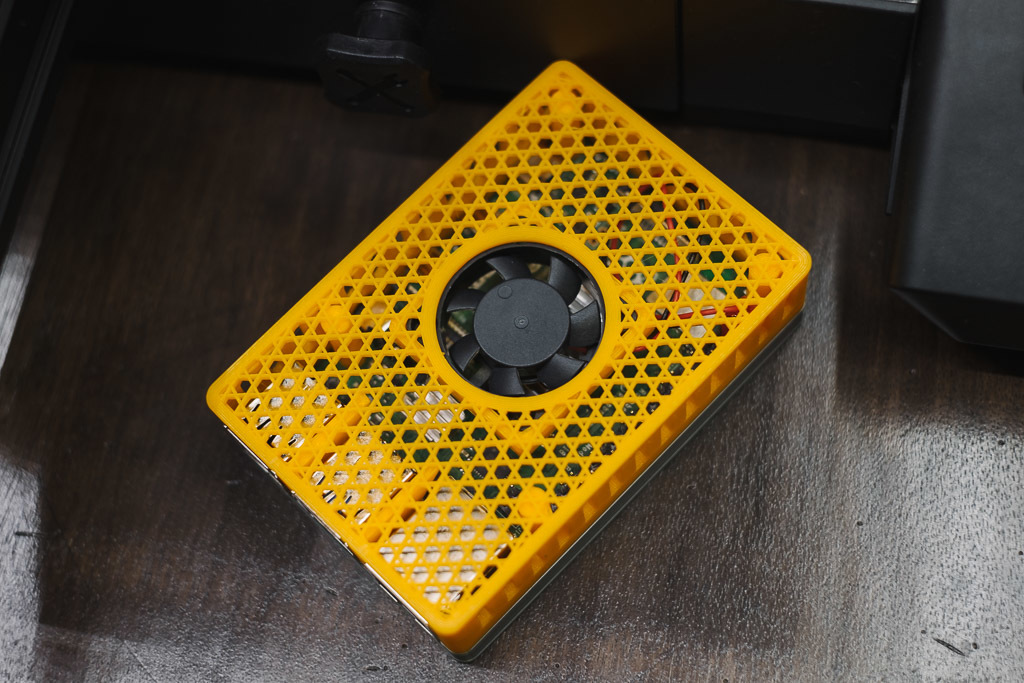

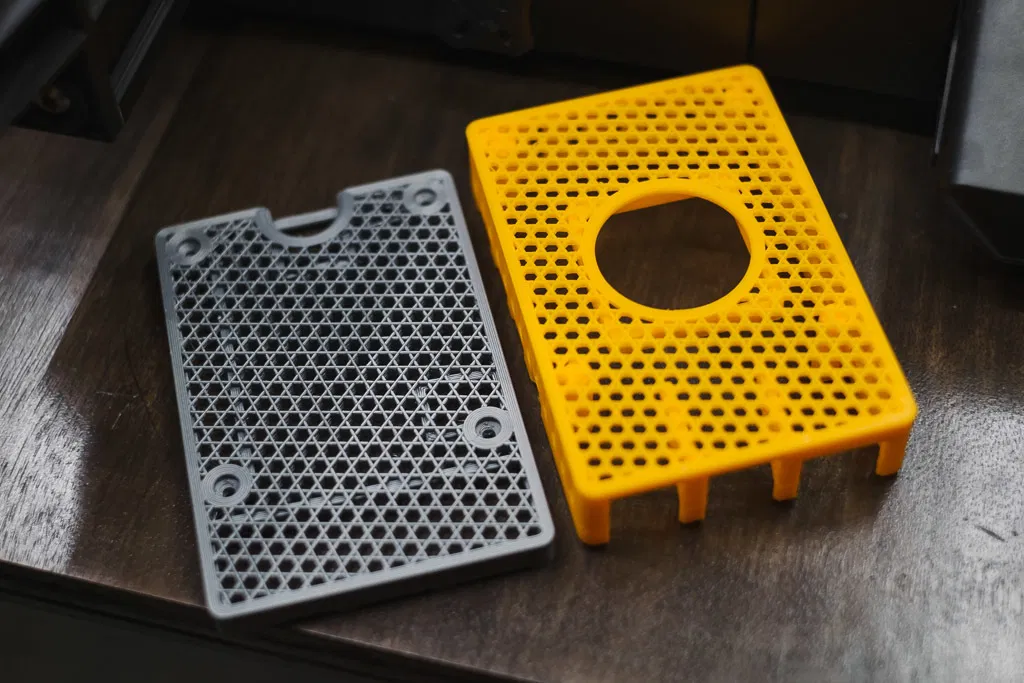

• Lỗ hút gió lớn hơn cho quạt 30mm

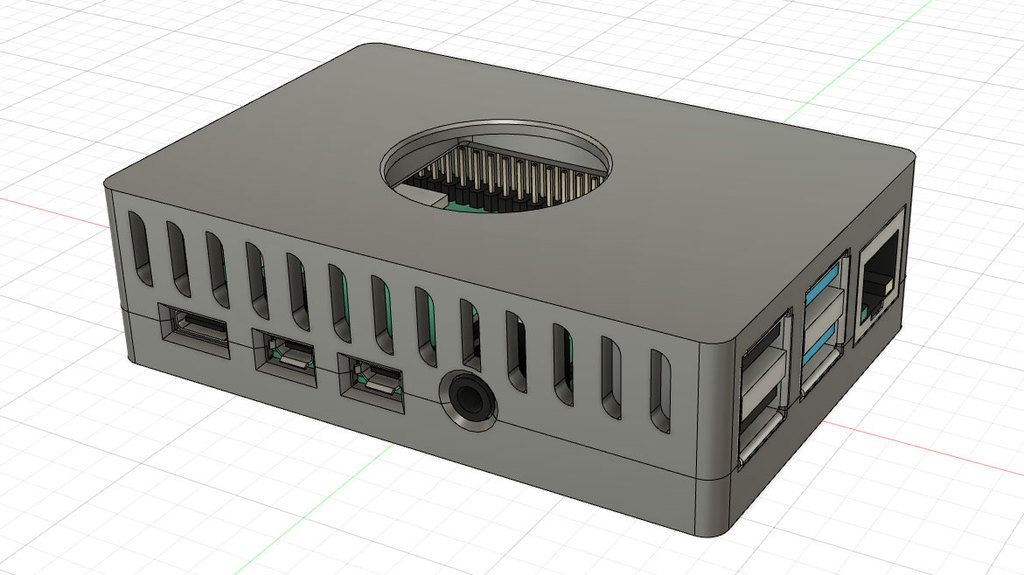

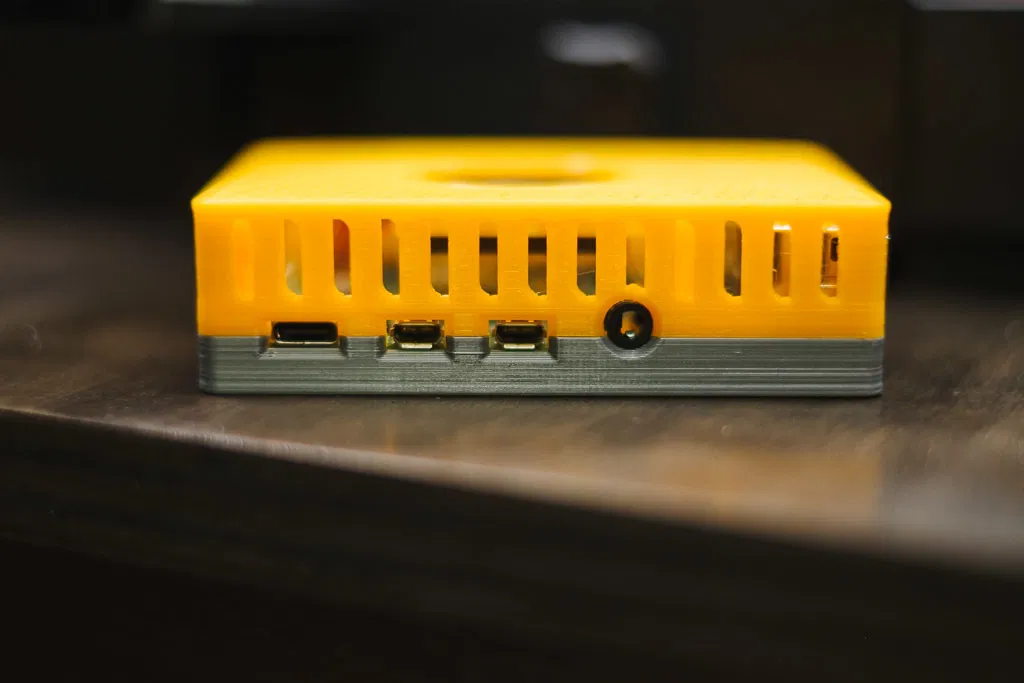

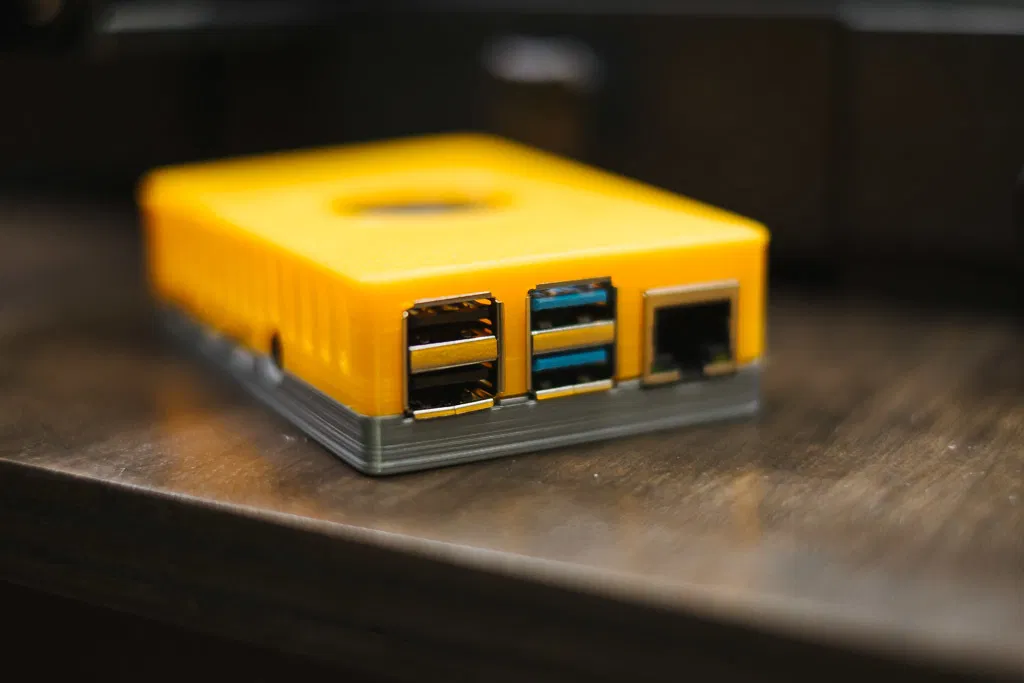

• Tất cả các mặt (trừ mặt cổng usb/Lan) đều có lỗ thông hơi dạng đường.

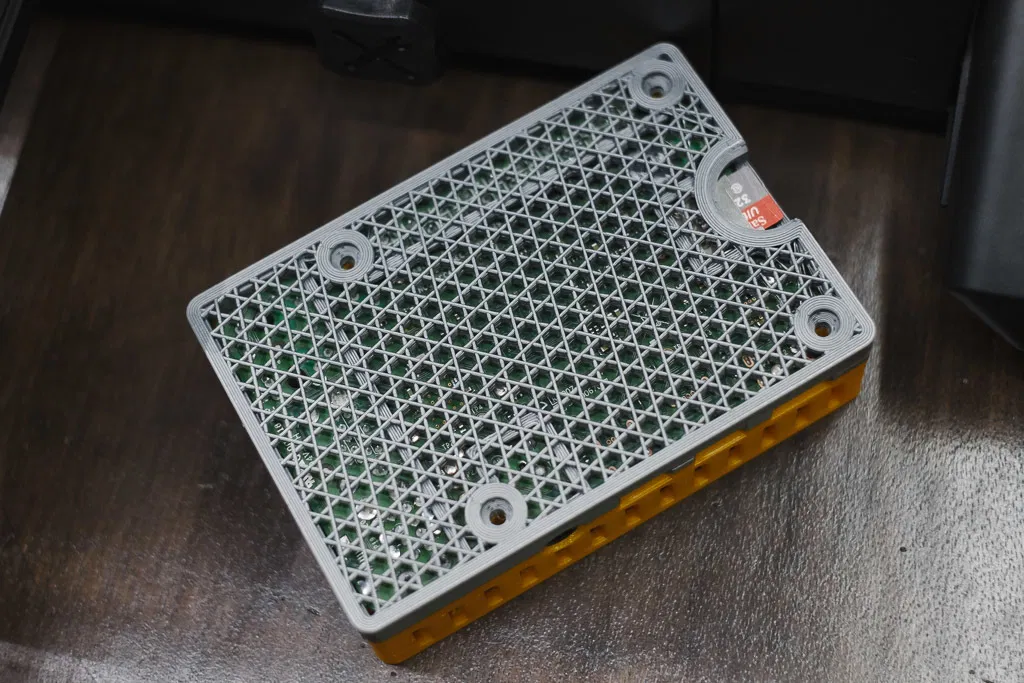

Giống như bản gốc, tất cả các bộ phận đều được lắp ráp bằng cách ép chặt, không cần vít.

Kích thước giống với bản gốc (phiên bản quạt 30mm phía trên).

Không khoét lỗ cho cáp cam, nhưng bạn có thể dễ dàng tùy chỉnh bằng tệp fusion 360 đi kèm.

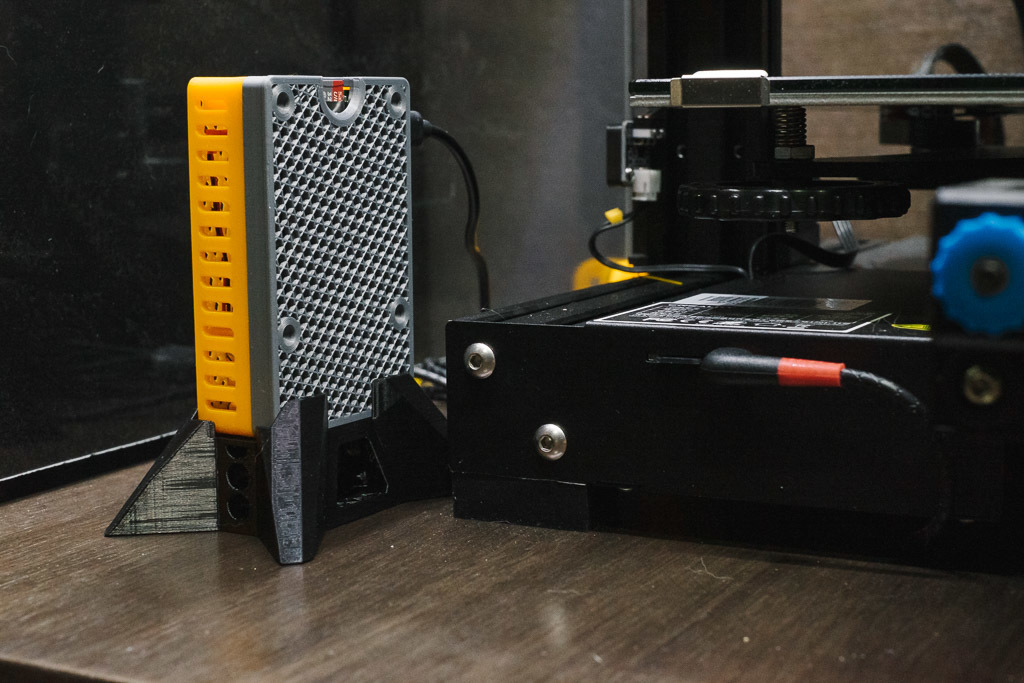

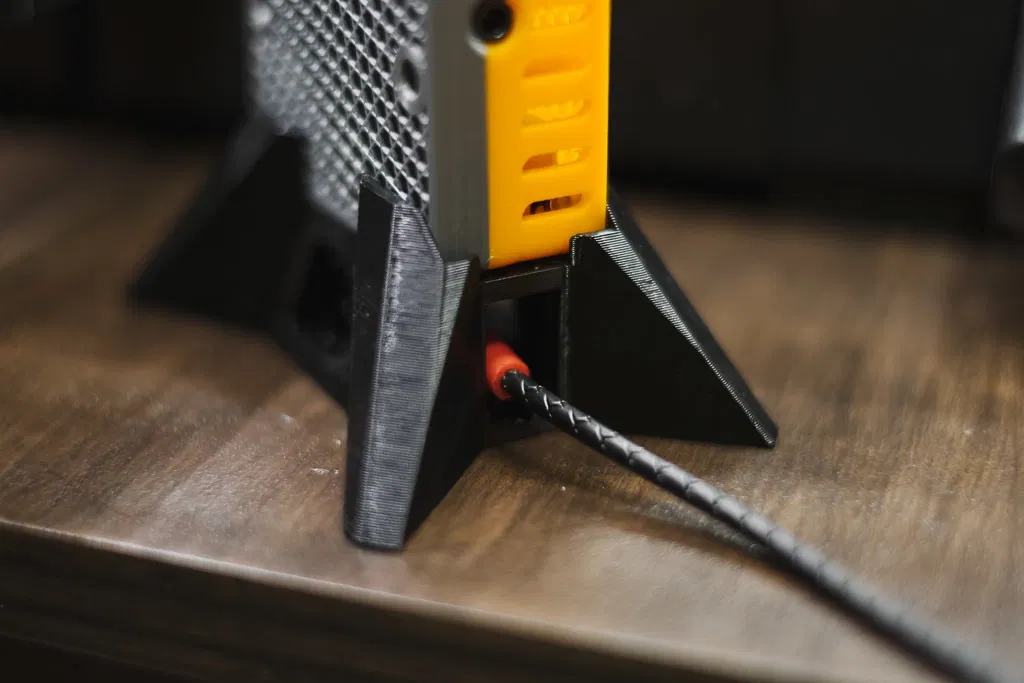

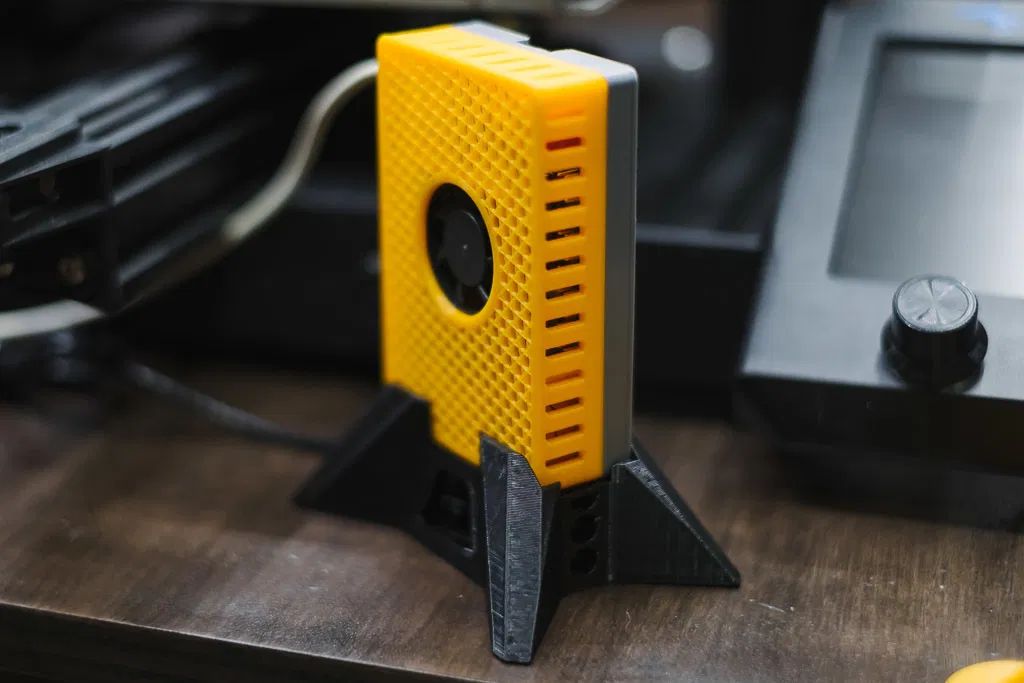

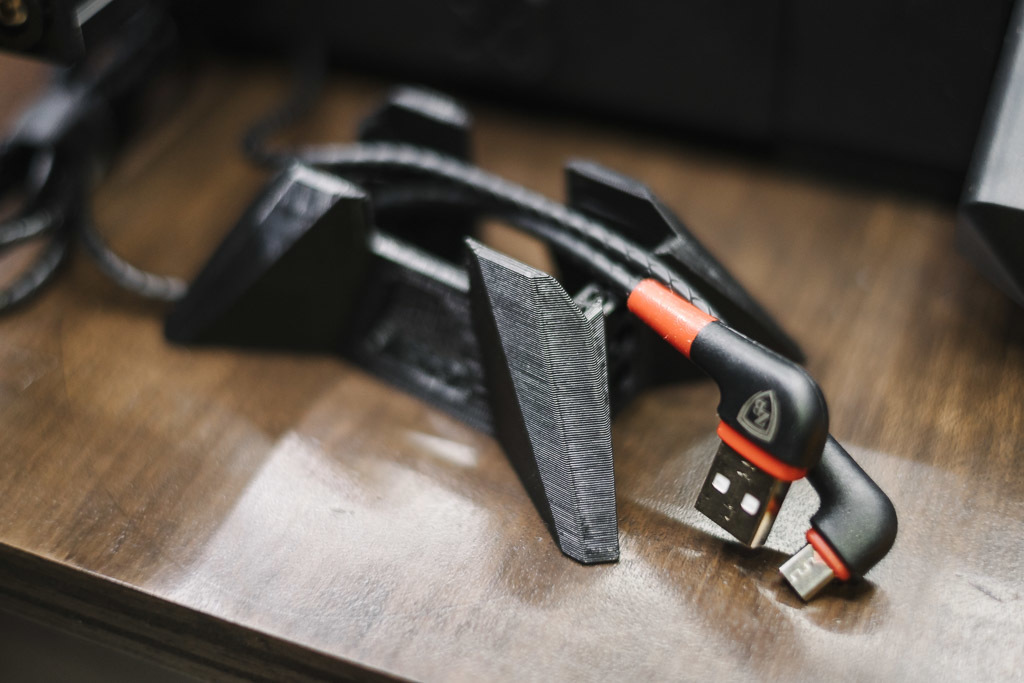

Bao gồm chân đế dọc, hoạt động tốt nhất với giắc cắm USB góc.

Mẹo:

• In ở tốc độ thấp hơn để giảm thiểu phồng ở các góc vì dung sai nhỏ. Tốc độ 30-40 mm/s là tốt.

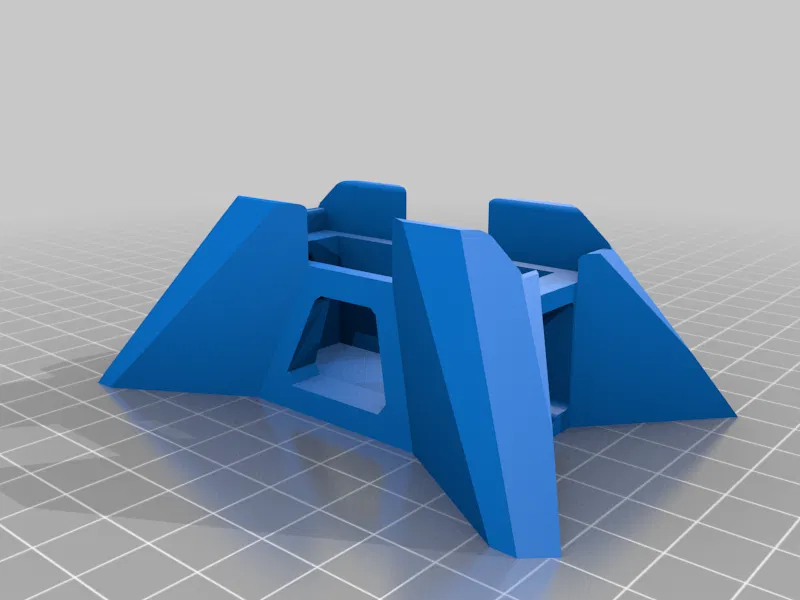

• Không cần hỗ trợ, nhưng chân đế có 3 cầu lớn, hãy đảm bảo máy in của bạn có thể thực hiện được.
• In với mặt phẳng úp xuống.
• Đặt 0 cho các lớp trên và dưới

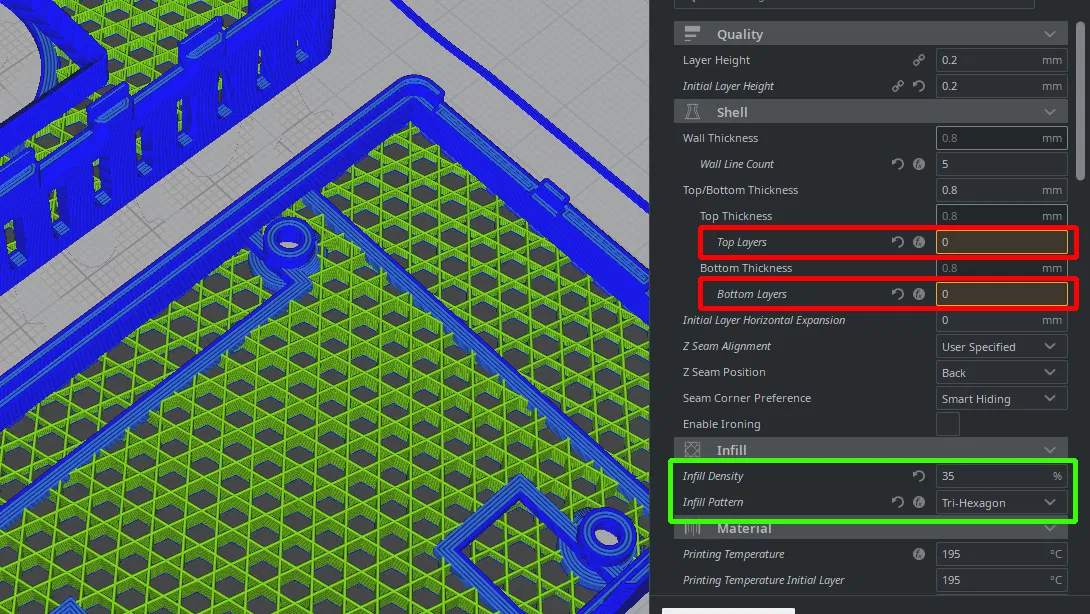

Cài đặt Cura:

Cảm ơn John Sinclair và Red Logo vì các mô hình tuyệt vời của họ

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Không

Resolution:

0.2

Infill:

35% Tri-Hexagon

Filament: CCTree PLA Any

Ghi chú:

Số lượng đường tường = 4, Lớp trên & dưới = 0, Tốc độ in = 40, Tốc độ lớp đầu tiên = 10
