Mô tả

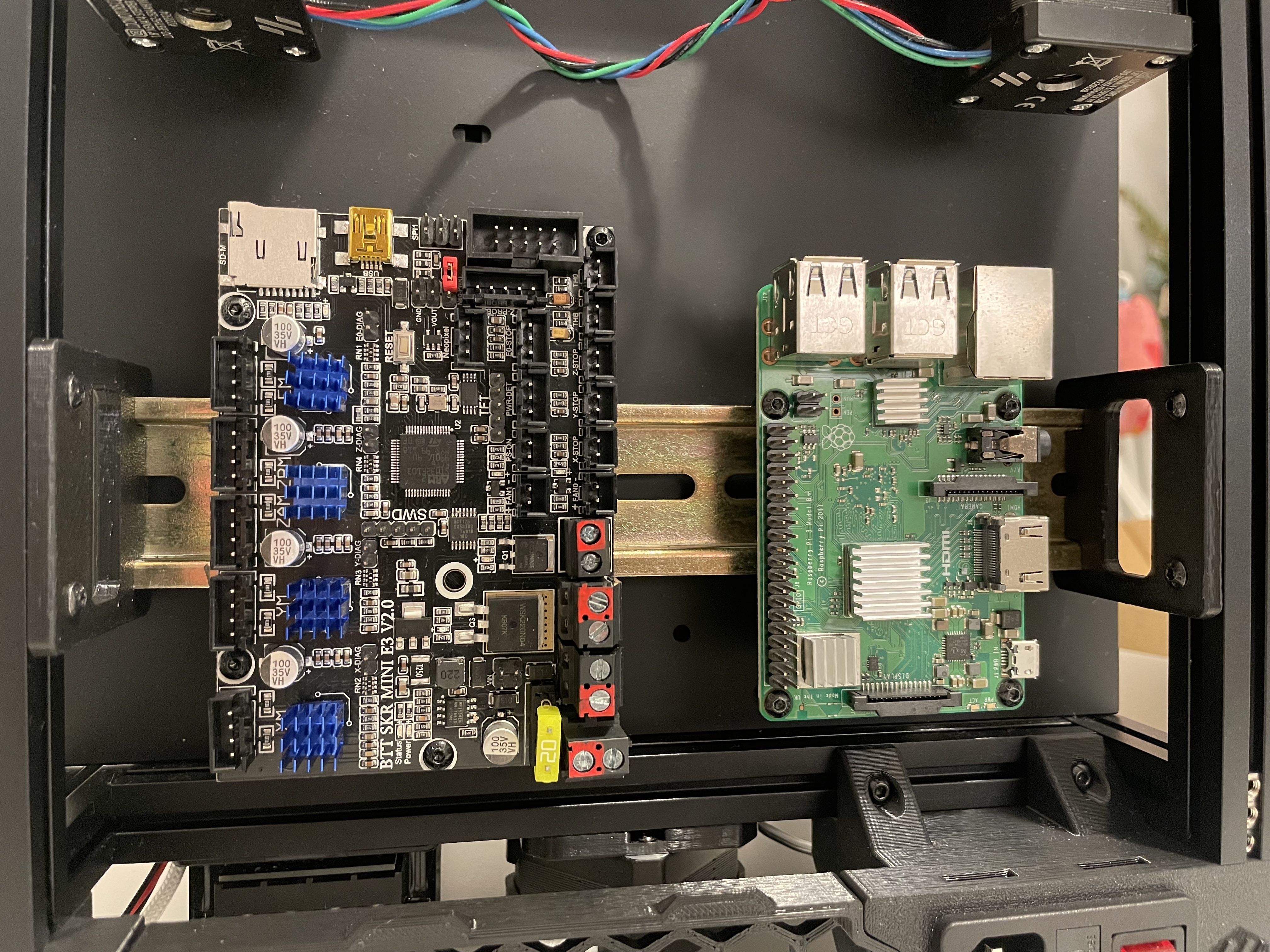

Tôi không thích thiết kế bo mạch gắn bằng băng dính VHB trên Voron V0.1 hoặc V0.2 nên tôi đã thiết kế một thiết kế tốt hơn, có thể điều chỉnh và tháo rời.
Tính năng
- Dễ dàng điều chỉnh lại bo mạch của bạn nếu bạn muốn.
- Vị trí dọc có thể điều chỉnh của ray DIN.
- Ray DIN nằm phẳng với các thanh nhôm ngang của máy in để có thể thêm một thanh dọc (cho mục đích sắp xếp cáp).
- Vị trí dọc và ngang có thể điều chỉnh của các giá đỡ bo mạch
- Thiết kế mỏng: Các đầu nối của bo mạch không nhô ra ngoài bảng điều khiển phía sau ngay cả khi có bộ chuyển đổi ADXL được gắn vào Raspberry Pi.
Các bộ phận trong gói
- Giá đỡ ray DIN phía sau cho Voron V0
Bạn sẽ cần 2 cái. Ray DIN phải dài chính xác 200mm. Giá đỡ có các bộ phận khớp nối để giữ ray DIN chắc chắn. Thêm 2-2 cái vào các thanh nhôm bên và lắp giá đỡ với 2-2 con vít M3x8 BHCS. Bạn có thể dễ dàng điều chỉnh vị trí dọc bằng cách trượt ray với các vít đã nới lỏng! - Giá đỡ khớp nối ray DIN

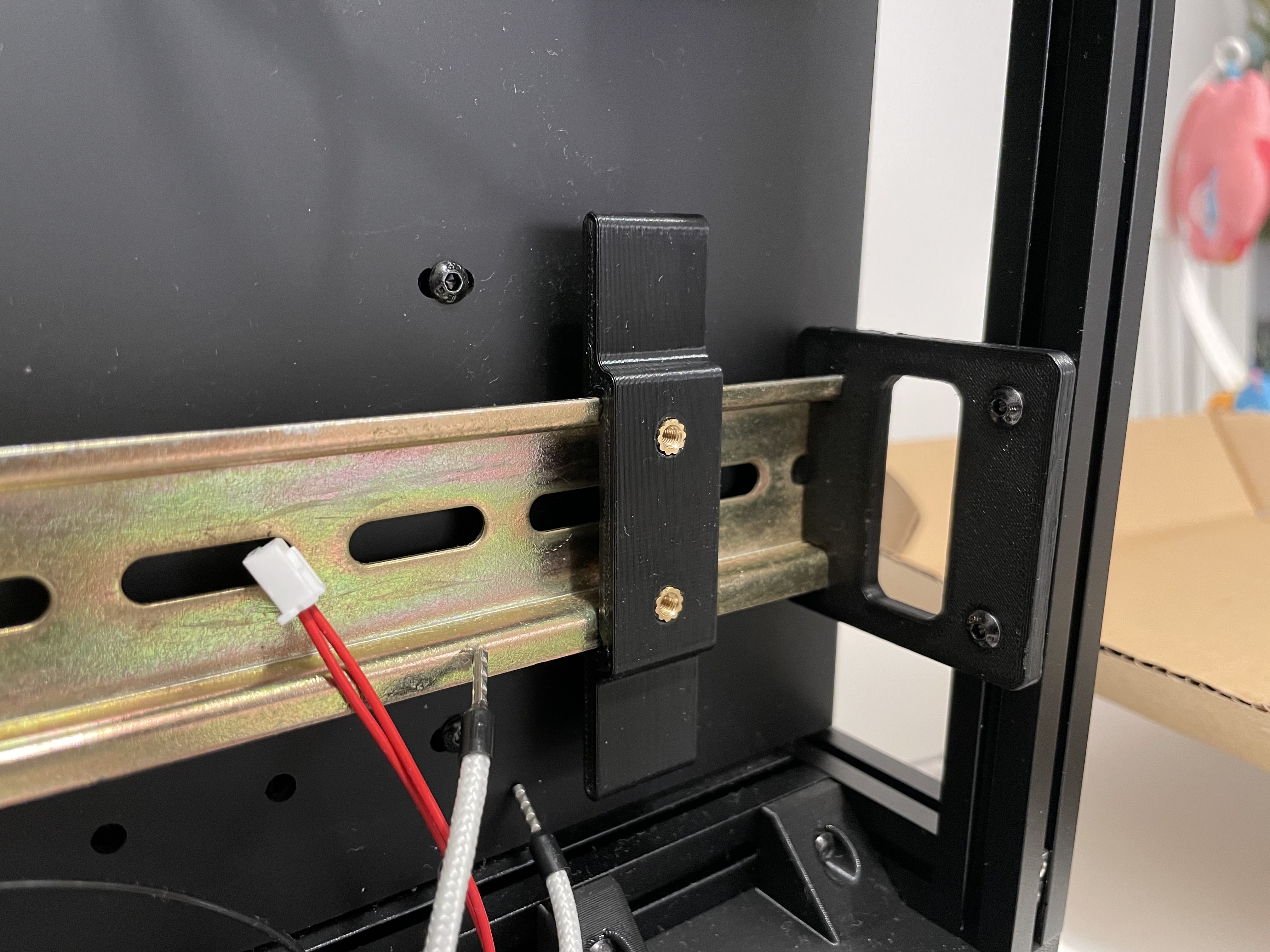

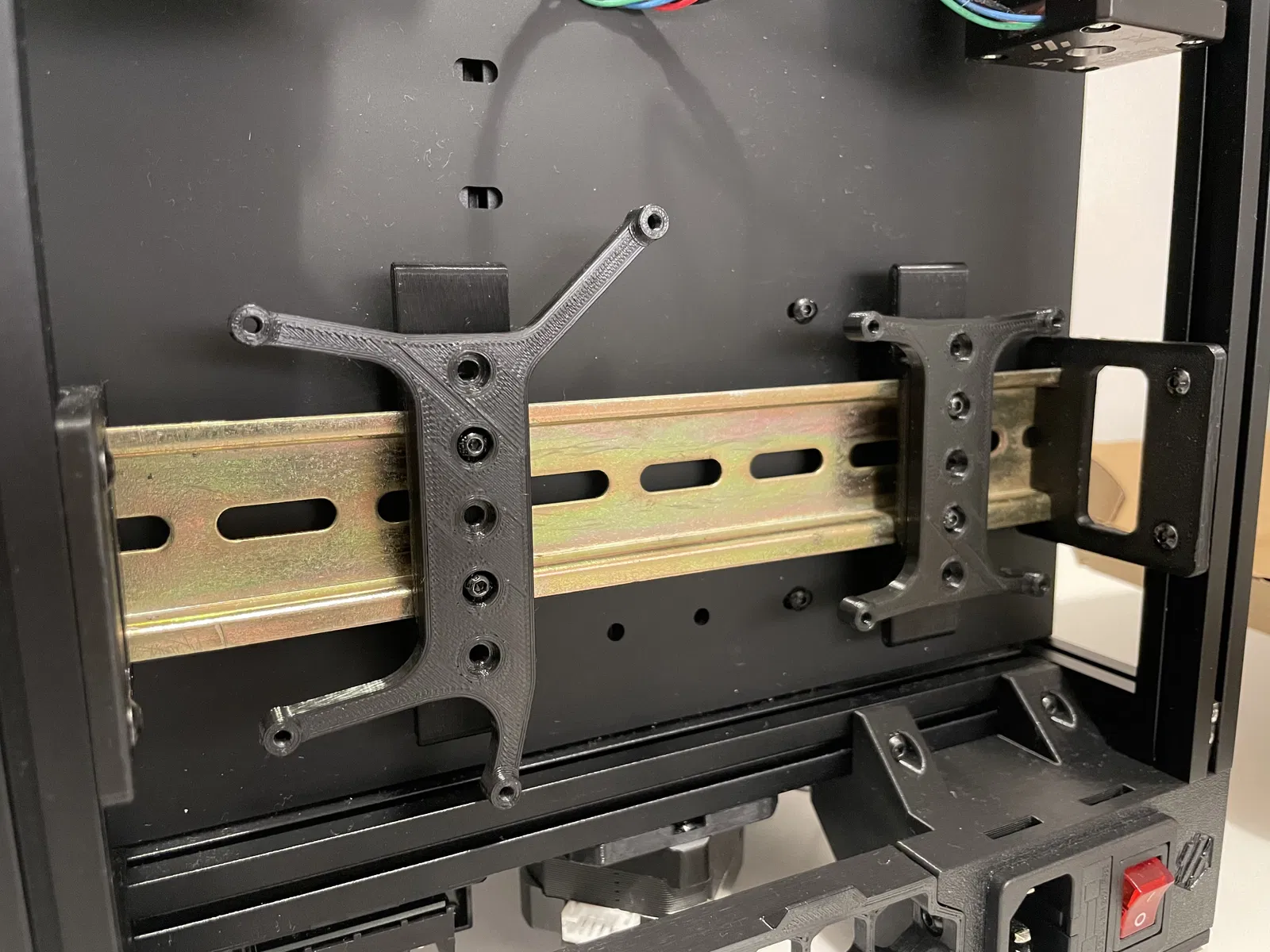

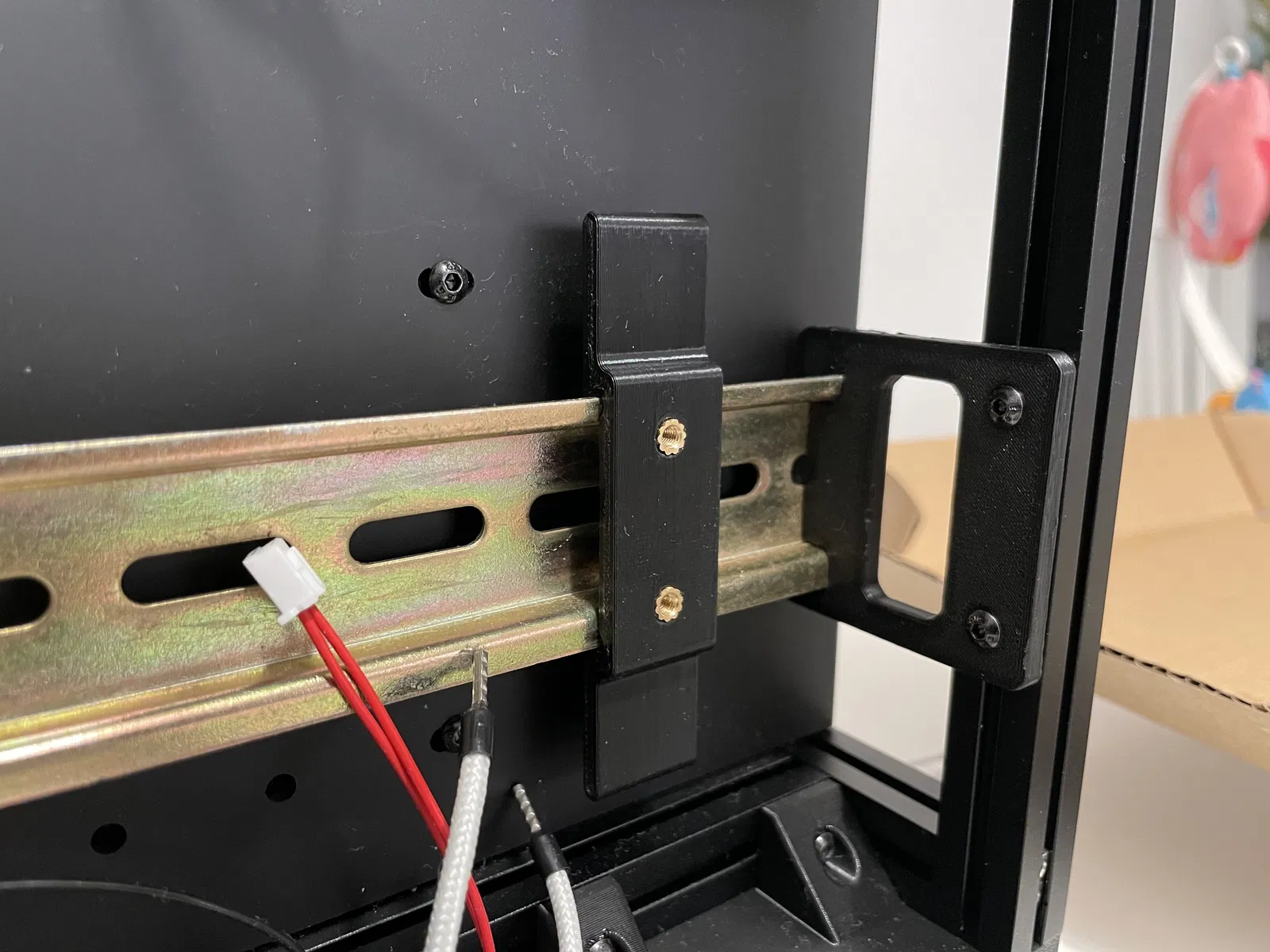

Bạn có thể lắp hai cái này vào ray. Sau đó, bạn sẽ gắn các bộ điều hợp bo mạch tùy chỉnh vào đây. Bạn sẽ cần 2-2 bộ chèn nhiệt M3x5x4 để đặt vào các lỗ gắn bộ điều hợp. Hoặc bạn có thể chỉnh sửa các tệp nguồn đi kèm để làm cho các lỗ nhỏ hơn cho vít tự khai thác nếu bạn không có bộ chèn nhiệt. Bạn có thể gắn các bộ điều hợp tùy chỉnh với 2 con vít M3x6 BHCS. - Giá đỡ BTT SKR Pico hoặc Raspberry Pi
Sử dụng cái này để gắn bo mạch được đề cập trong tên :) Bạn có thể gắn bo mạch với 4 con vít M3x6 BHCS tự khai thác vào bộ điều hợp. - Giá đỡ BTT SKR Mini E3
Giống như trên.
In
Không có gì đặc biệt ở đây. Tôi đã in chúng với 3 lớp vỏ, 20% độ đặc ruột.
Tệp nguồn?
Tôi đã bao gồm các tệp nguồn Fusion 360 .f3d để dễ dàng sửa đổi. Bao gồm các tệp nguồn thật tuyệt vời :)
Khác
So sánh Voron V0.1 và V0.2 cho các bộ phận in:
https://docs.google.com/spreadsheets/d/1B-PMh5jIi-f208l2VYXJ8LcJjfaGRh1zJigpPjt-6N0
Phản hồi rất quan trọng!
Tôi đã dành vô số giờ để hoàn thiện và thử nghiệm các thiết kế của mình và tôi cũng rất muốn nghe phản hồi của bạn. Nếu bạn thích thiết kế của tôi, tôi đánh giá cao một lượt thích hoặc một bình luận. Vui lòng đăng ảnh nếu bạn in cái này.
Quyên góp
Tôi sẵn lòng nhận bất kỳ loại quyên góp nào nếu bạn muốn hỗ trợ tôi :)
