Bộ Phận Nối PTFE Có Bộ Lọc Cặn Cho Hộp Sấy Sợi Nhựa Kín Khí Máy In 3D

Giới thiệu

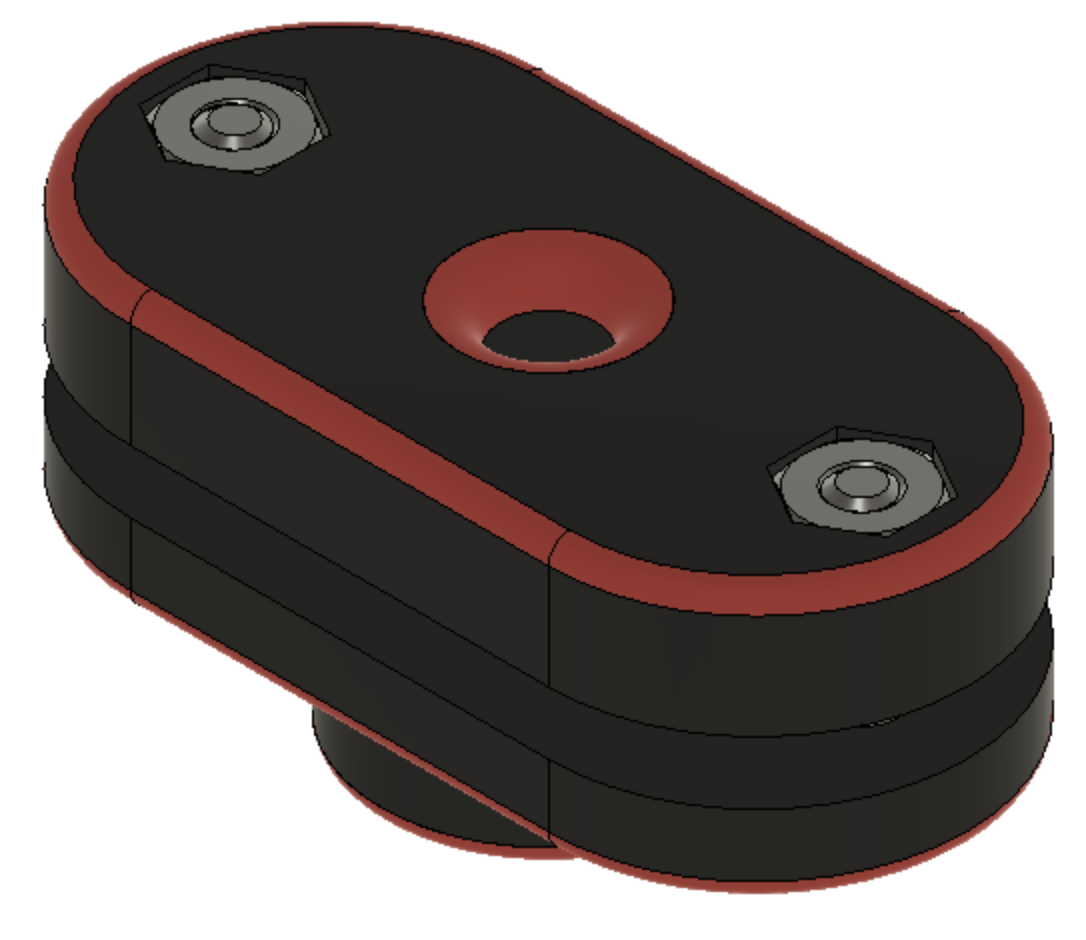

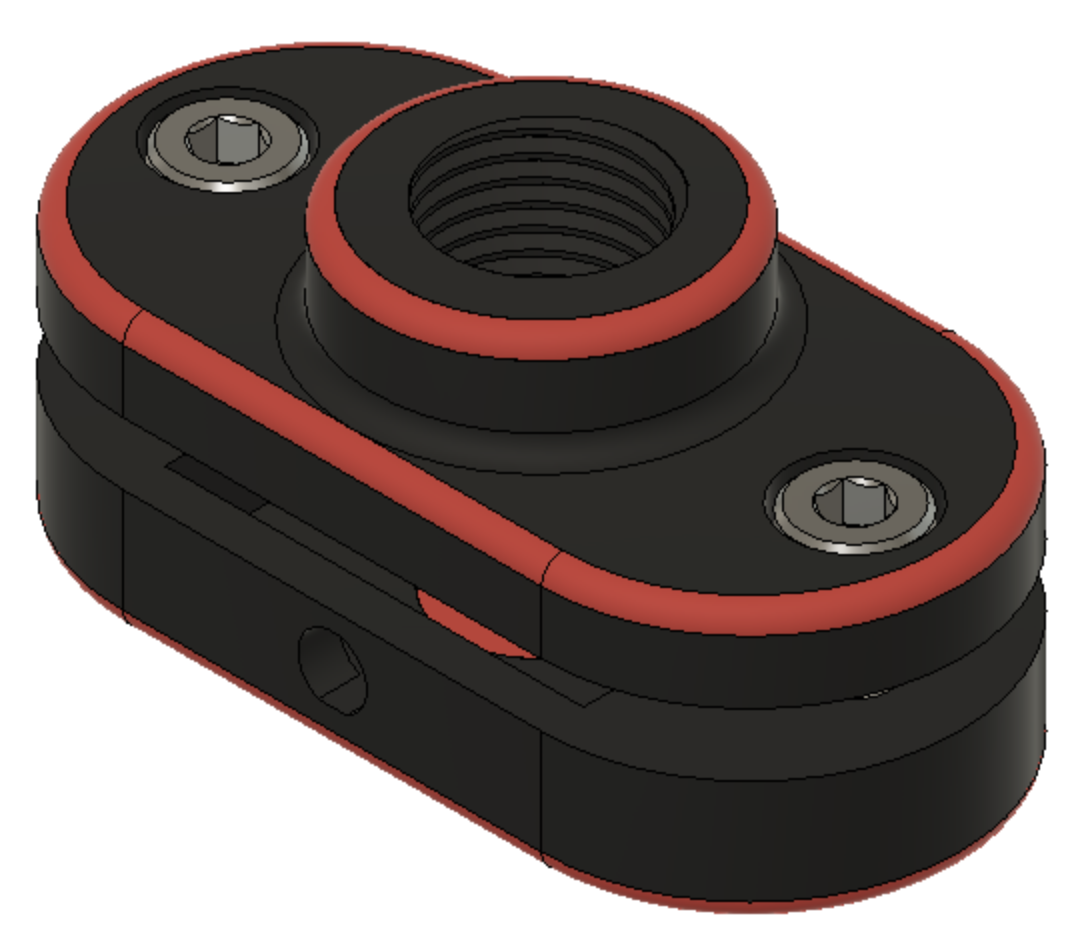

Đây là bộ phận nối hộp sấy gồm 2 mảnh với kết nối ren cho các khớp nối nhanh 4mm. Có một khu vực lõm để thêm một miếng mút xốp nhằm loại bỏ cặn bẩn khỏi sợi nhựa của bạn trước khi nó đi vào máy đùn. Các tệp STL được cung cấp cho bản in một màu, nhưng bạn có thể ‘chia thành các bộ phận’ trong phần mềm slicer của mình và in bằng màu nhấn như hình nếu máy in của bạn có khả năng.

Các bộ phận cần thiết

Bắt buộc

• Đầu nối khớp nối nhanh ren thẳng PC4-M10 cho ống PTFE
• Bu lông lục giác chìm đầu trụ M3x10mm (2 cái cho mỗi bộ phận nối)
• Đai ốc lục giác M3x0.5mm (2 cái cho mỗi bộ phận nối)
• Ống PTFE OD 4mm x ID 3mm

Tùy chọn

• Băng cao su tự dính
• Một miếng mút xốp nhỏ, cắt theo kích thước 15x20mm dày 4-6mm, tôi lấy chúng từ bao bì sản phẩm.

Lắp đặt và sử dụng

Nếu bạn muốn sử dụng vòng đệm cao su tùy chỉnh, hãy cắt 2 miếng băng dính theo kích thước của đế bộ phận nối và đục lỗ cho bu lông và đường đi của sợi nhựa.

Nếu bạn muốn sử dụng miếng mút xốp lọc sợi nhựa, hãy cắt nó theo kích thước được liệt kê trong danh sách các bộ phận.

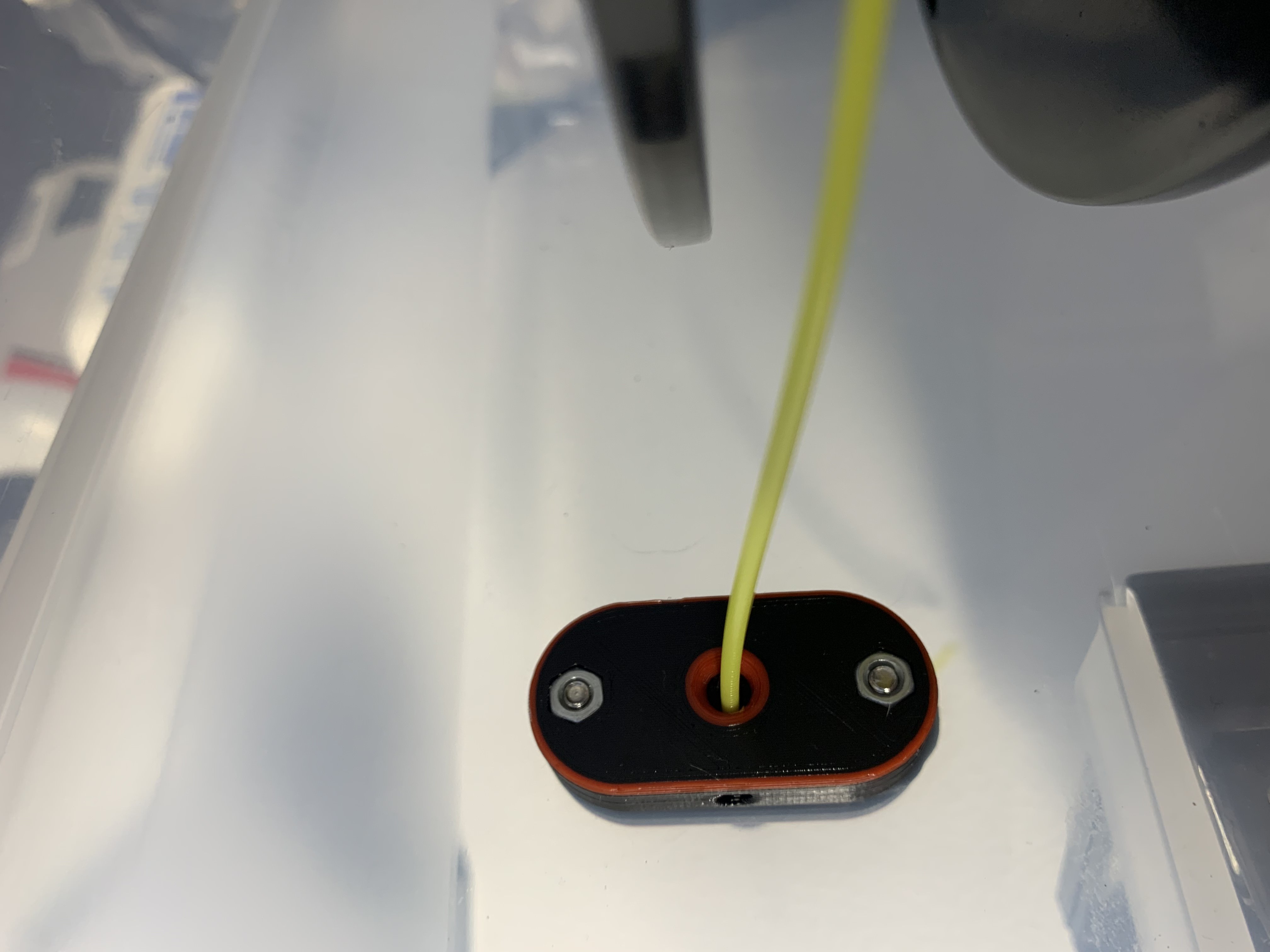

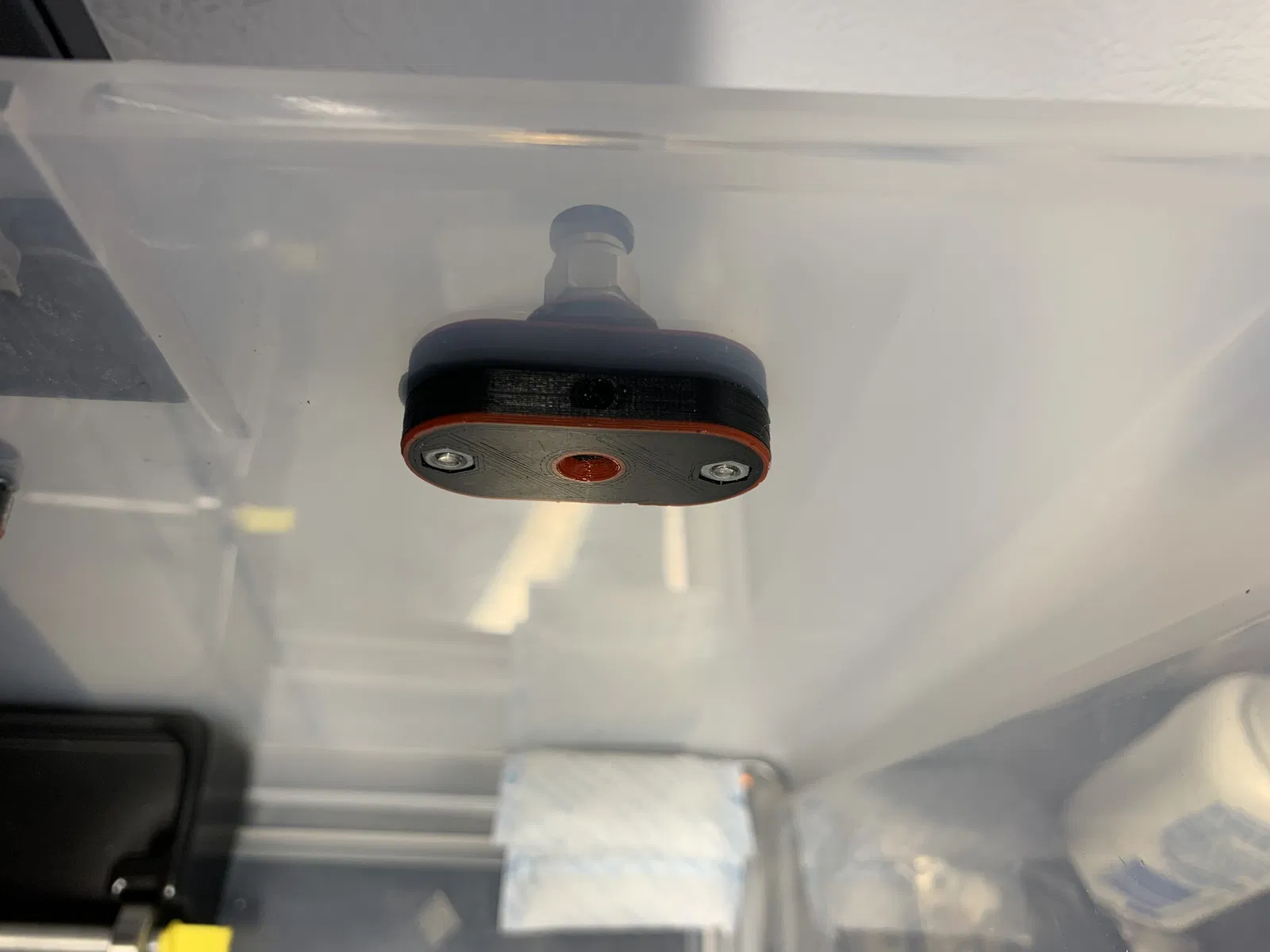

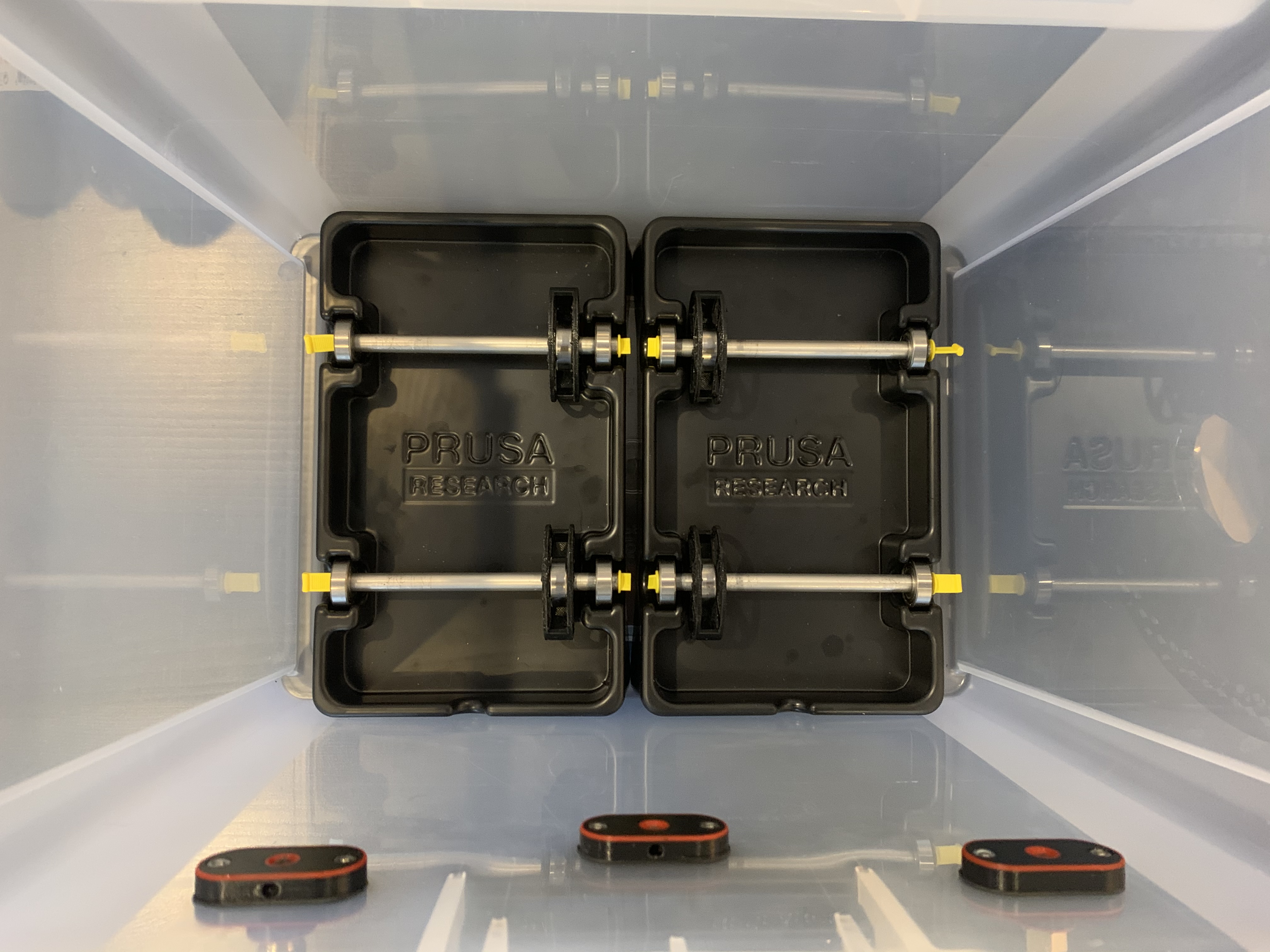

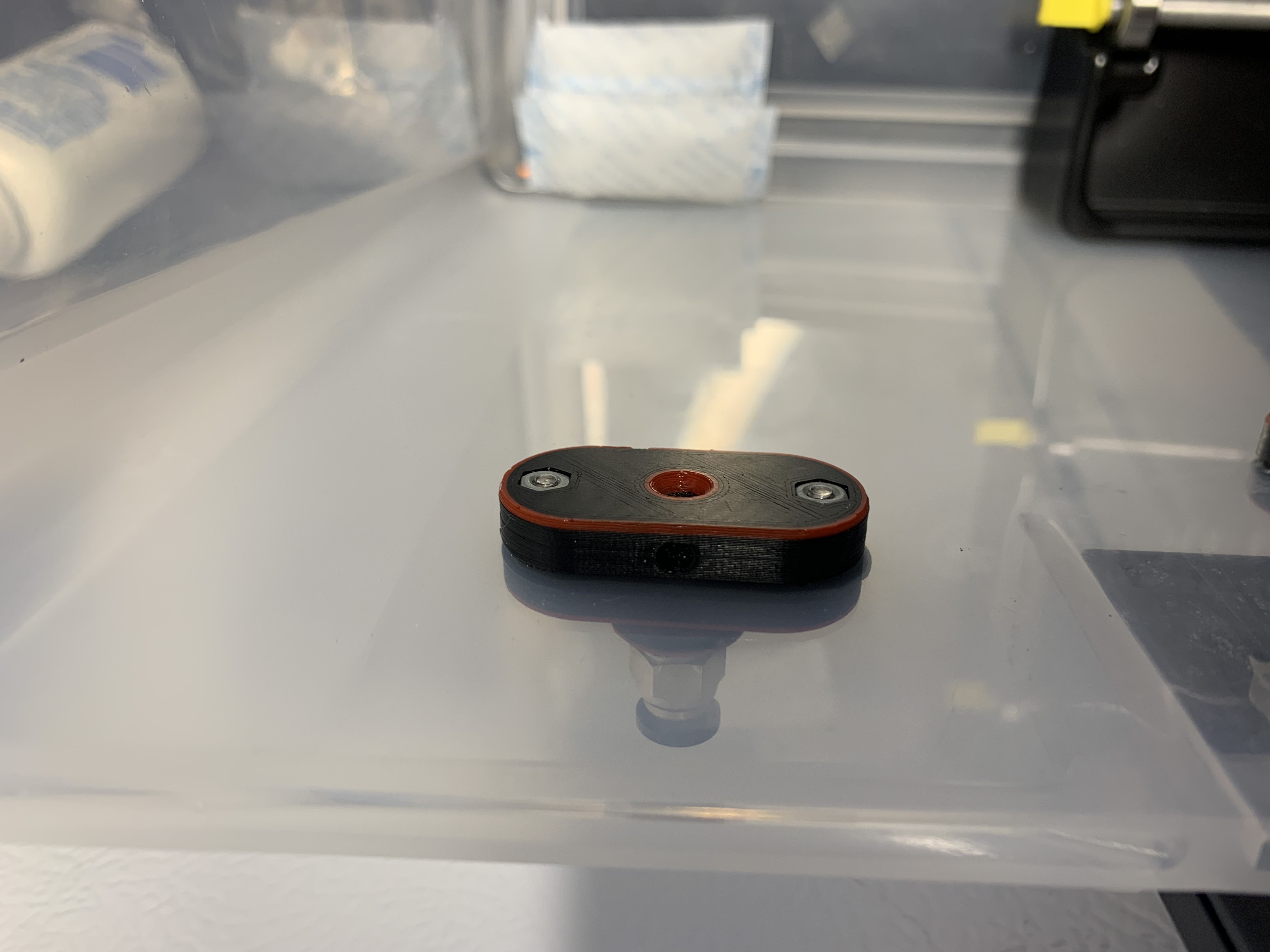

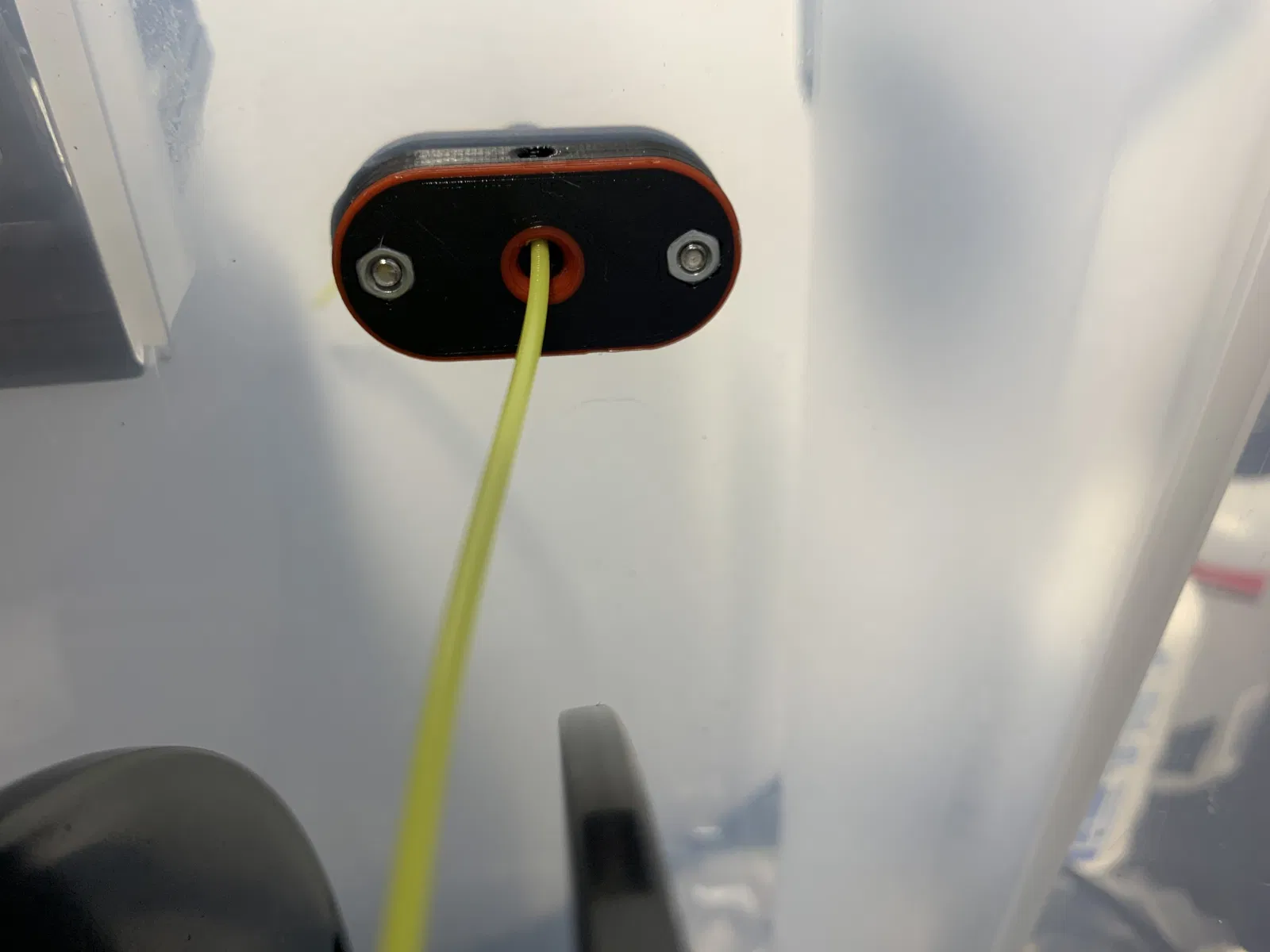

Sử dụng một nửa bộ phận nối để căn chỉnh và đánh dấu ba lỗ trên thành hộp sấy của bạn. Sử dụng mũi khoan 1/8" cho các lỗ. Ép các đai ốc lục giác vào các hốc giữ đai ốc. Lắp mút xốp của bạn và căn chỉnh các bộ phận in bên trong và bên ngoài với thành hộp sấy, với các miếng cao su tùy chọn tạo thành lớp bịt kín với thành hộp. Lưu ý, đối với bộ phận in bên trong, có một lỗ nhỏ ở thành bên nên hướng lên trên (giải thích bên dưới*).

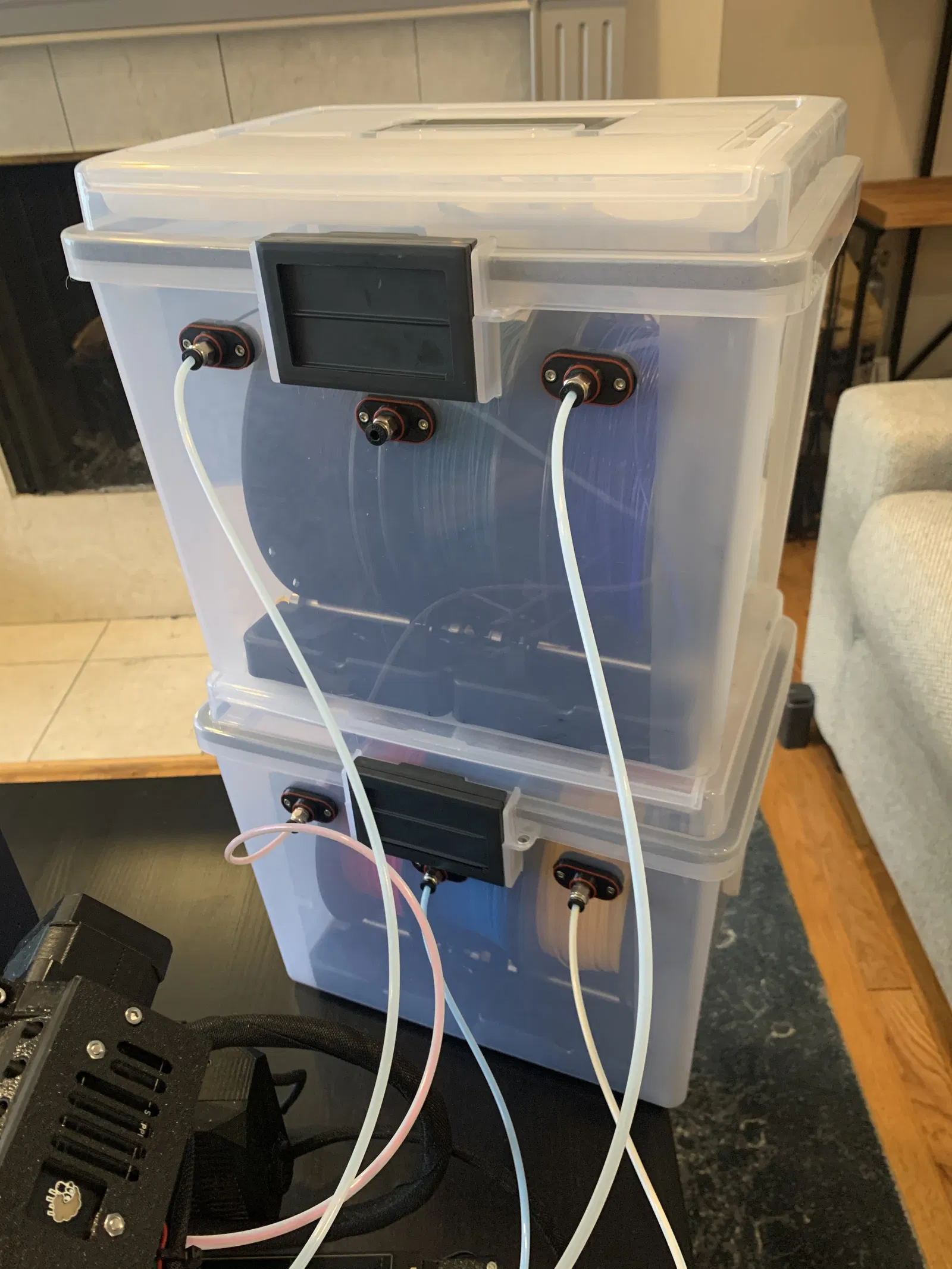

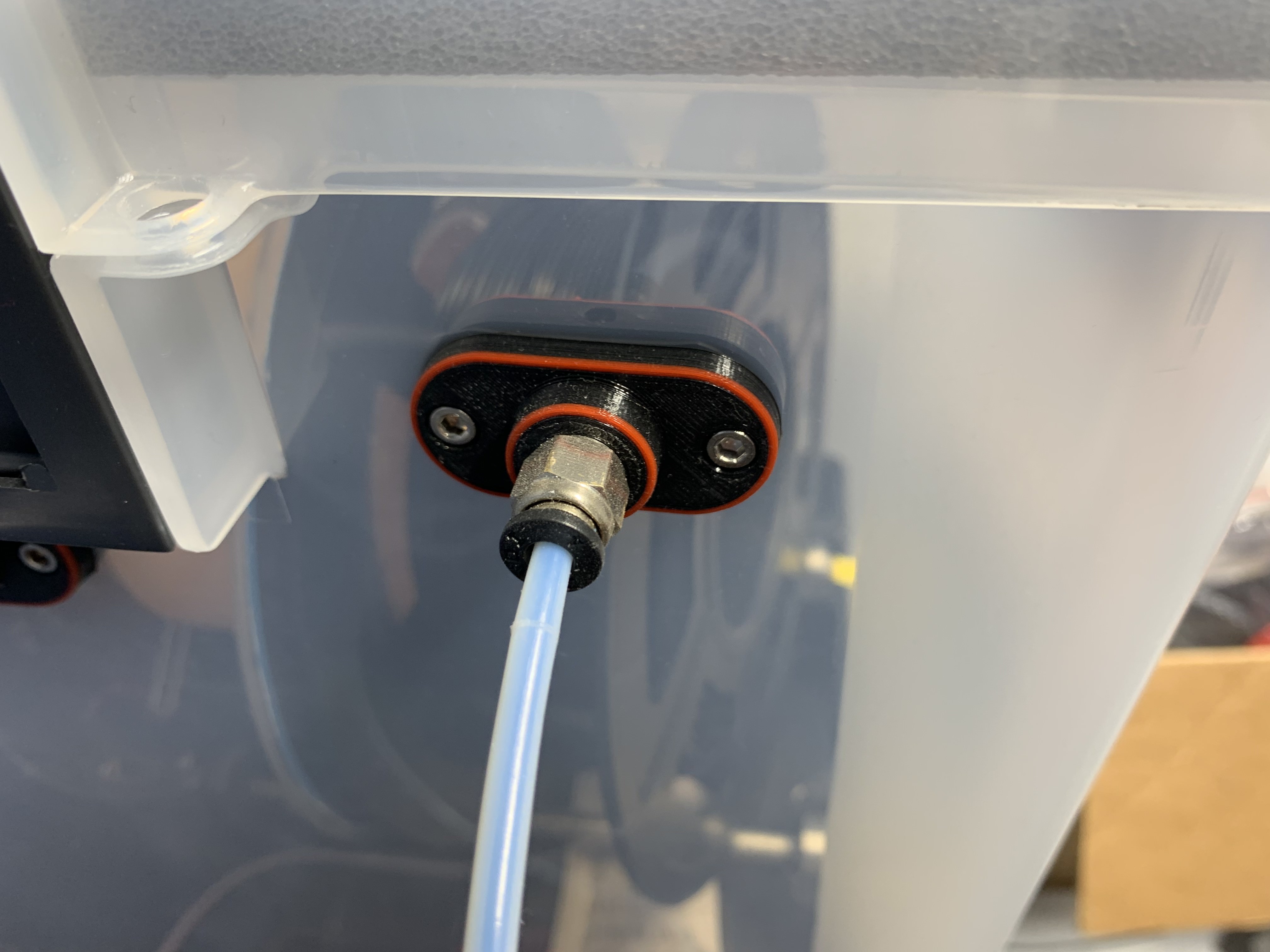

Lắp và siết chặt các bu lông lục giác chìm M3. Vặn bộ chuyển đổi khớp nối nhanh PTFE vào các ren in. Lắp ống PTFE của bạn vào khớp nối nhanh.

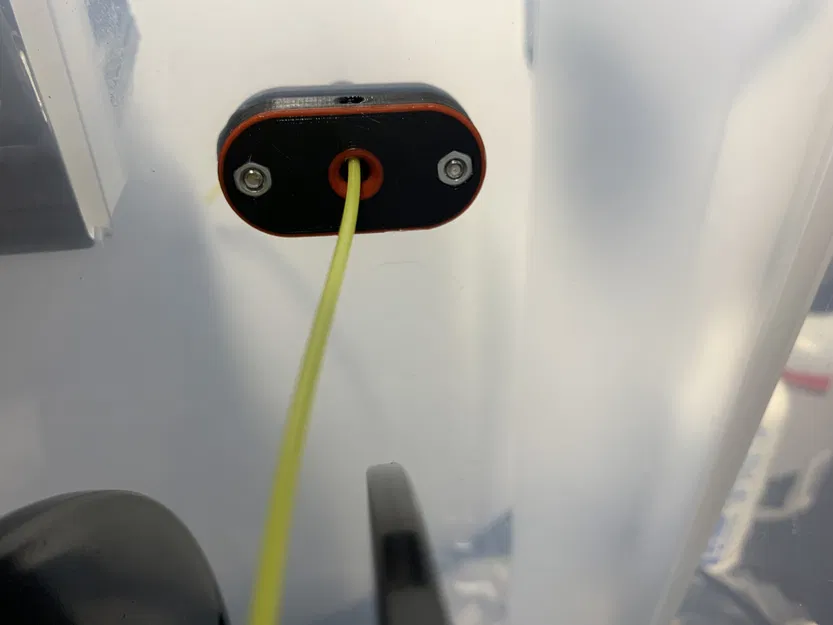

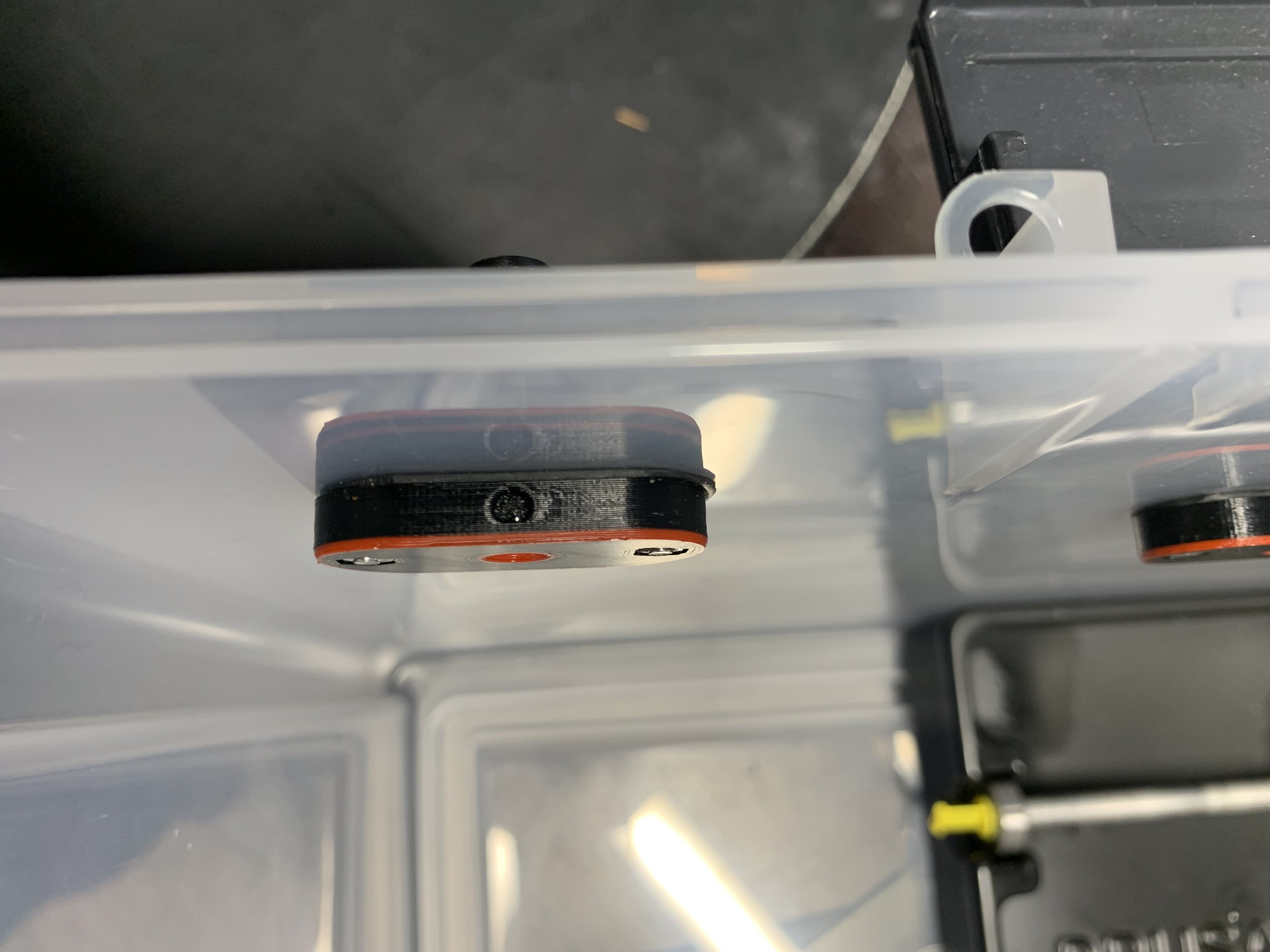

*Lưu ý: Lỗ nhỏ trên thành bên của bộ phận bên trong dẫn vào mút xốp là trường hợp bạn muốn thêm một giọt dầu khoáng/dầu em bé vào mút xốp. Điều này có thể giúp bôi trơn sợi nhựa khi nó đi qua bộ lọc và ống. Đây là một kỹ thuật cũ (và gây tranh cãi) và không còn phổ biến nữa, bản thân tôi đã không làm điều này trong nhiều năm, tuy nhiên tùy chọn này vẫn có ở đó nếu bạn muốn.
