Nắp Trên Cảm Biến Filament Thông Minh RatRig V-Minion

Nắp trên này cho RatRig V-Minion mang đến những cải tiến sau:

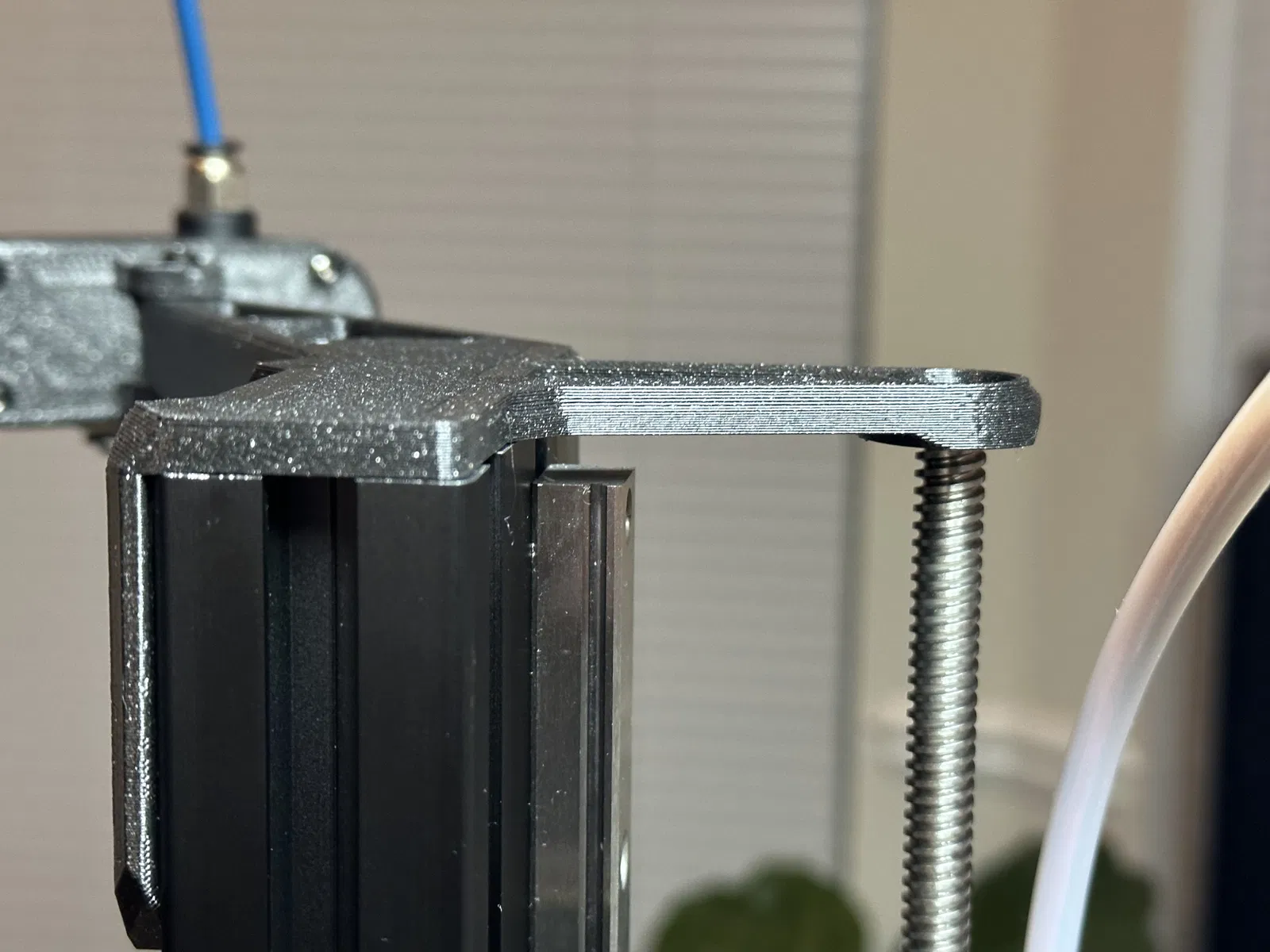

• Nâng vòng bảo vệ trục Z lên 4mm. Nắp trên mặc định phải được nâng lên khoảng cách này vì lý do khoảng hở. Điều này cho phép nắp trên nằm phẳng với thanh nhôm 3060.
• Vòng bảo vệ trục Z giờ đây có khe hở cho đai ốc khóa chống lỏng.

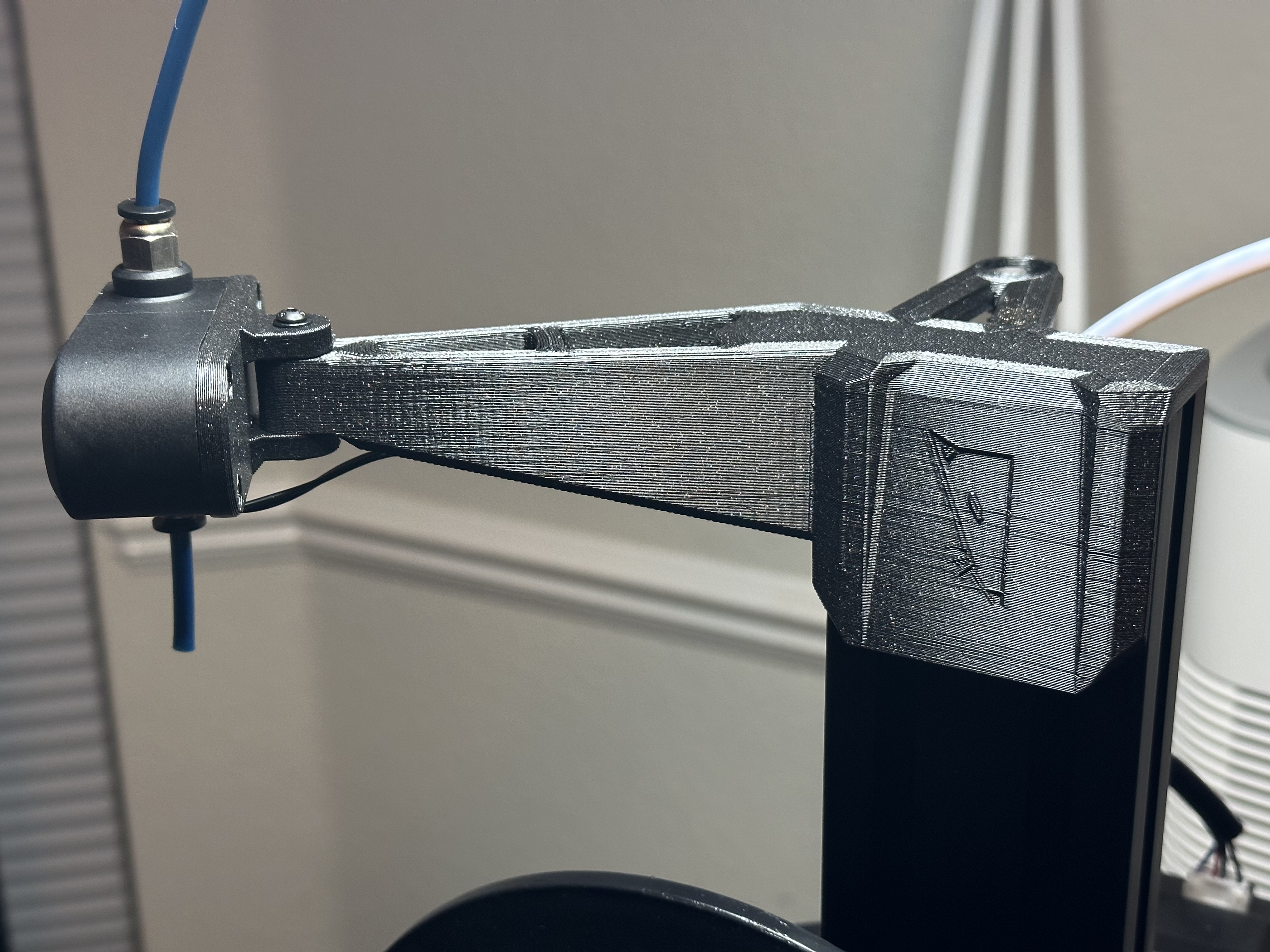

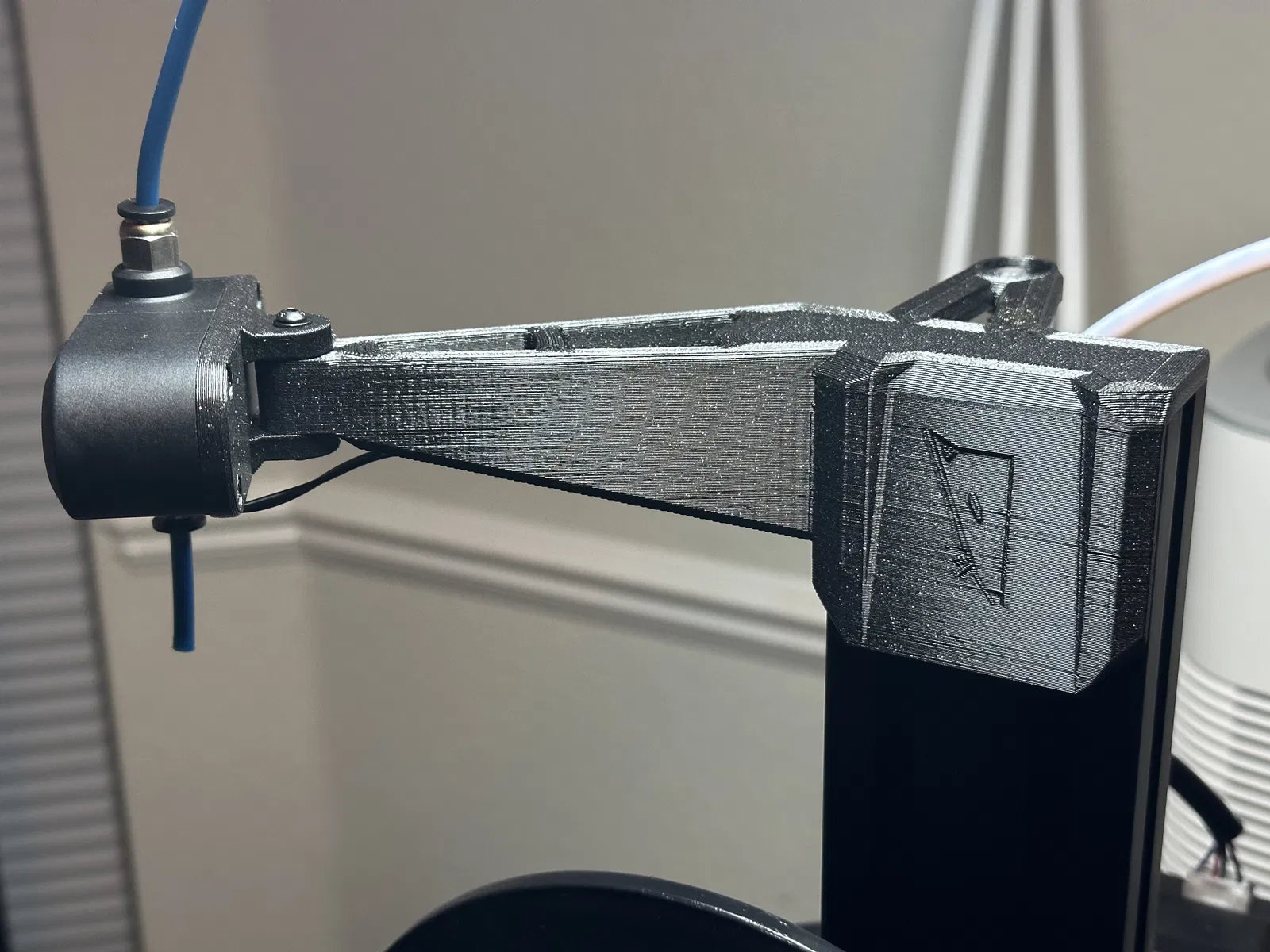

• Tích hợp một cánh tay rất cứng để gắn Cảm biến Filament Thông minh BTT (BTT SFS) phía trên cuộn dây. Dựa trên thiết kế của edbdii. Cánh tay dày hơn cho phép bạn sử dụng 2 x ốc định nhiệt M3, trên và dưới, để gắn SFS (nếu muốn).
• Cung cấp một tấm đế SFS mới cho giá đỡ được gia cố. Phiên bản của tôi gắn vào SFS bằng 4 vít, thẳng hàng với các vít gắn SFS và có hai vấu để cố định vào cánh tay gắn.

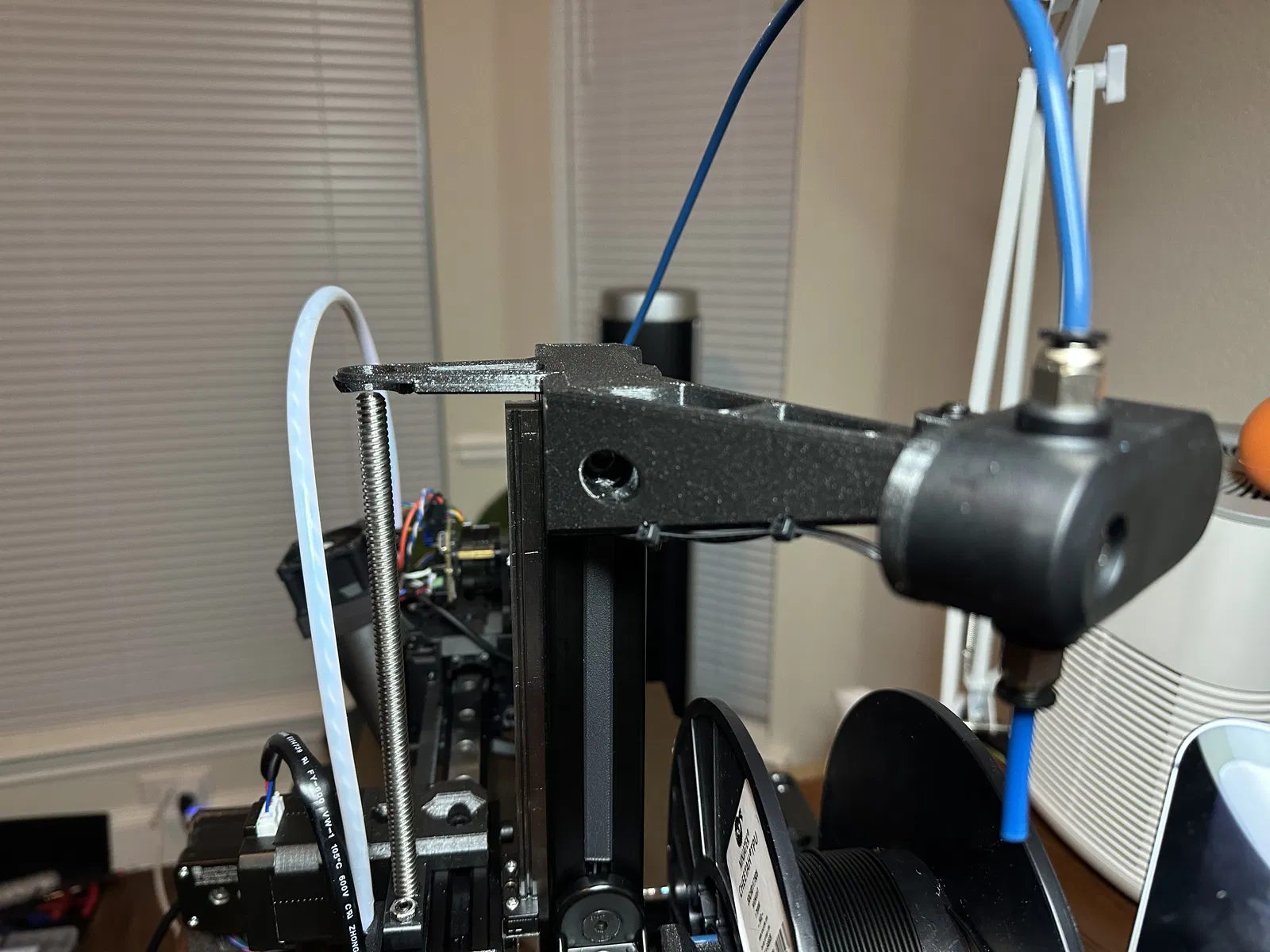

• Thêm hai lỗ ở mặt sau của cánh tay để cố định cáp SFS vào cánh tay bằng dây rút 4 inch/100mm. Điều này tạo ra vẻ ngoài cực kỳ gọn gàng.
• Thay đổi cánh tay gắn từ các góc bo tròn sang các góc vát để phù hợp với phong cách hình ảnh của RatRig.

In bằng PETG, ABS hoặc PC. Tôi đã sử dụng 5-10 lớp chu vi với 23% mật độ ruột và chiều cao lớp 0.3mm. Các tệp đã được định vị sẵn trên khay in và không yêu cầu hỗ trợ. Tấm đế sử dụng lớp hy sinh cho các lỗ M3. Đẩy xuyên qua các lớp hy sinh bằng vít trước khi lắp.

Chúc mừng bạn in!
