Mô hình Pháo cối M-30 chức năng có thể bắn

PHÁO – SÚNG CỐI M-30

Mô hình chức năng, có thể bắn

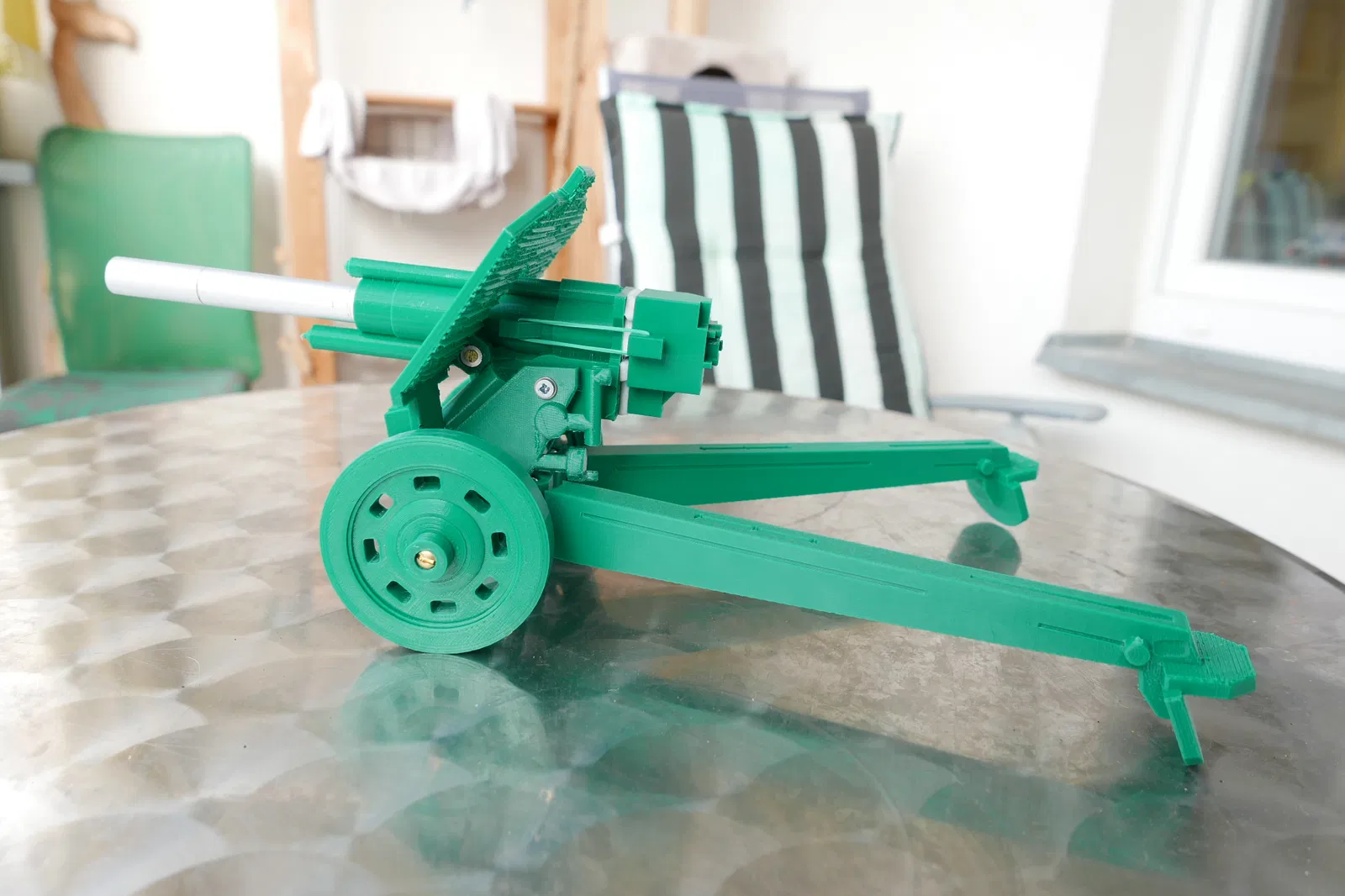

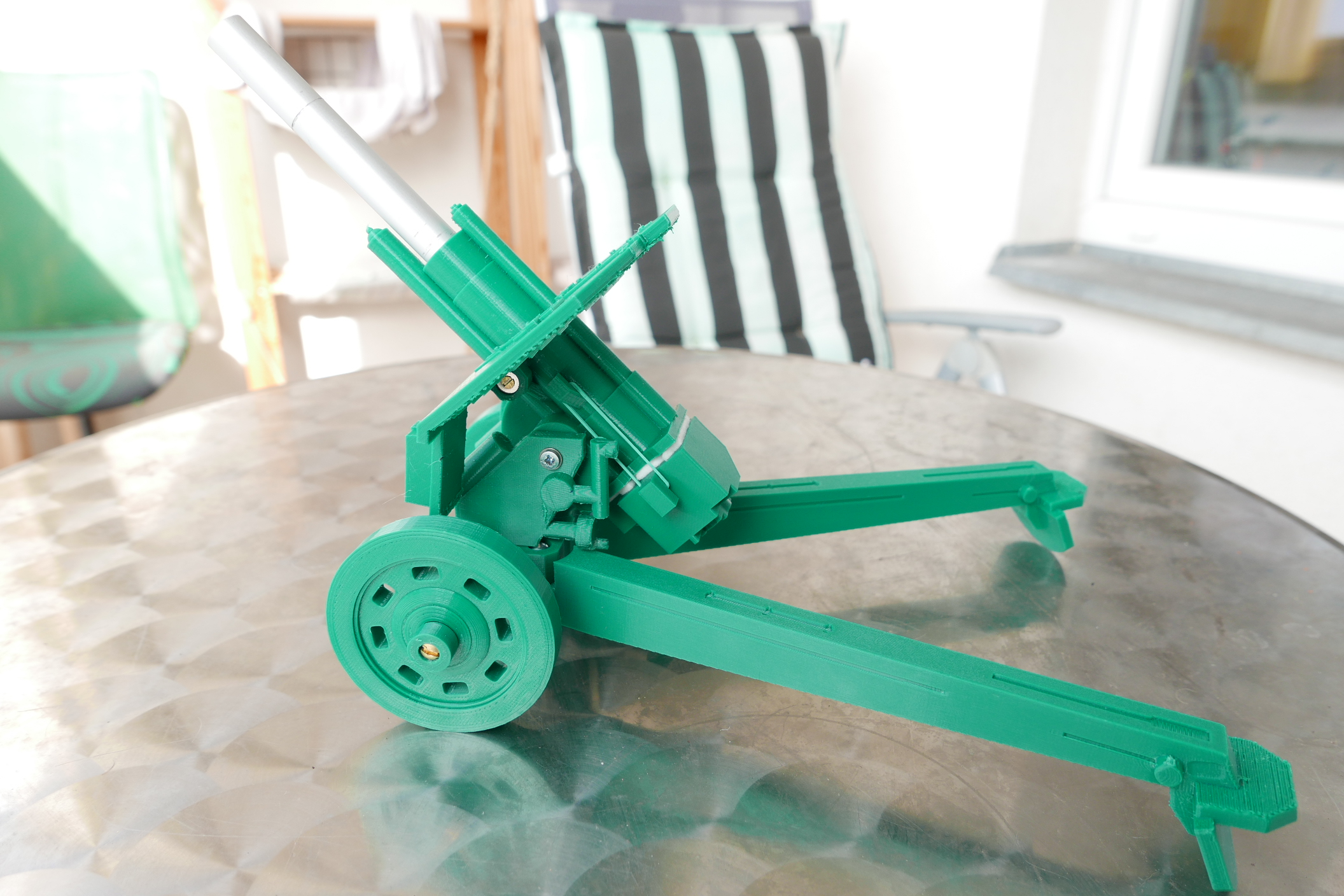

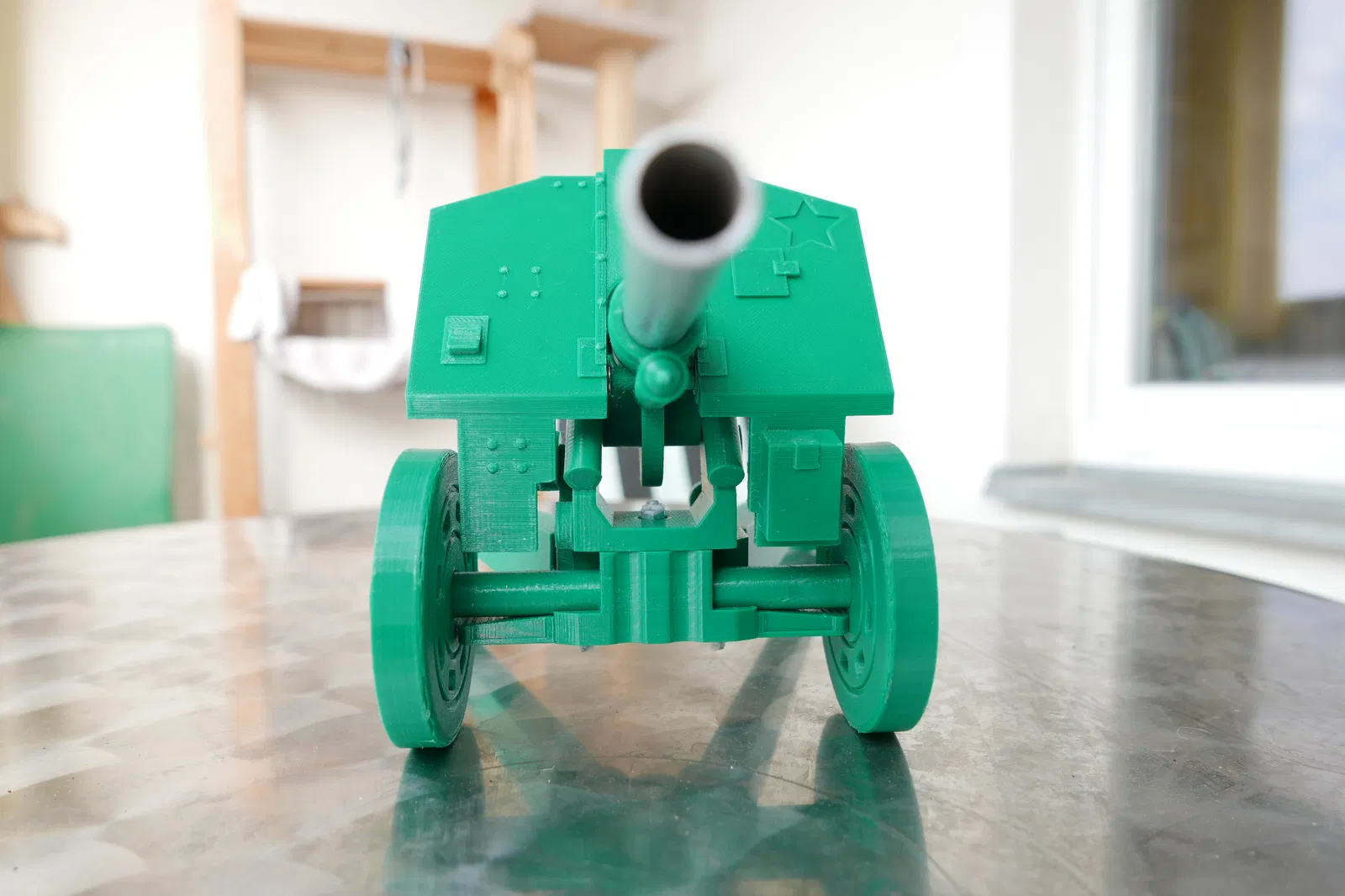

Đây là mô hình SÚNG CỐI CHIẾN TRƯỜNG SOVIET 122MM M-30. Tỷ lệ khoảng 1:18.

SÚNG CỐI là một loại pháo ban đầu được thiết kế để bắn không chính xác vào đám đông kẻ địch. Súng cối hiện đại thường có cỡ nòng 100-200mm, tầm bắn 10-18km. Các pháo đài biên giới Tiệp Khắc từ năm 1938 được cho là sẽ có súng cối cỡ nòng 100mm.

SÚNG CỐI M-30 – nhà sản xuất USSR. Súng cối M30 122mm là một huyền thoại, được sản xuất trong một thời gian rất dài, từ năm 1938 – 1960. Đã có khoảng 20.000 chiếc được sản xuất, ít nhất gấp 3 lần so với các loại súng cối Xô Viết khác. Nhiều chiếc M30 vẫn còn phục vụ cho đến ngày nay (2022). Chúng phục vụ trong quân đội Tiệp Khắc cho đến năm 1990. Kíp lái gồm 8 người. Chiều dài súng là 6m, chiều rộng 2m, chiều cao 2m. Đạn có trọng lượng lên tới 22kg, súng bắn tới 6 phát/phút, tầm bắn tối đa 12km. Có/đã có nhiều phiên bản, vì vậy trên ảnh bạn có thể thấy súng cối M30 với các loại khung gầm, bánh xe, tấm chắn khác nhau, v.v.

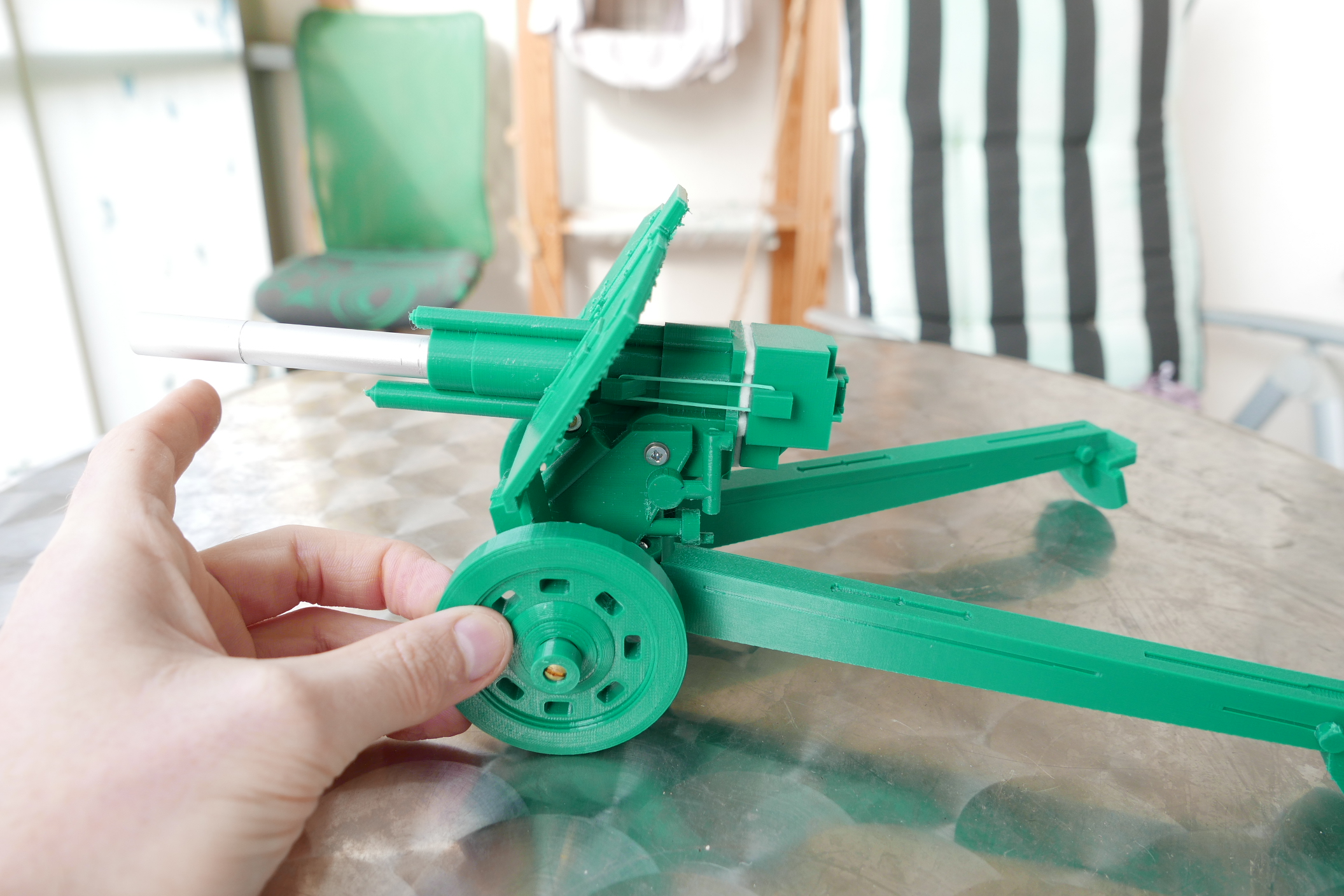

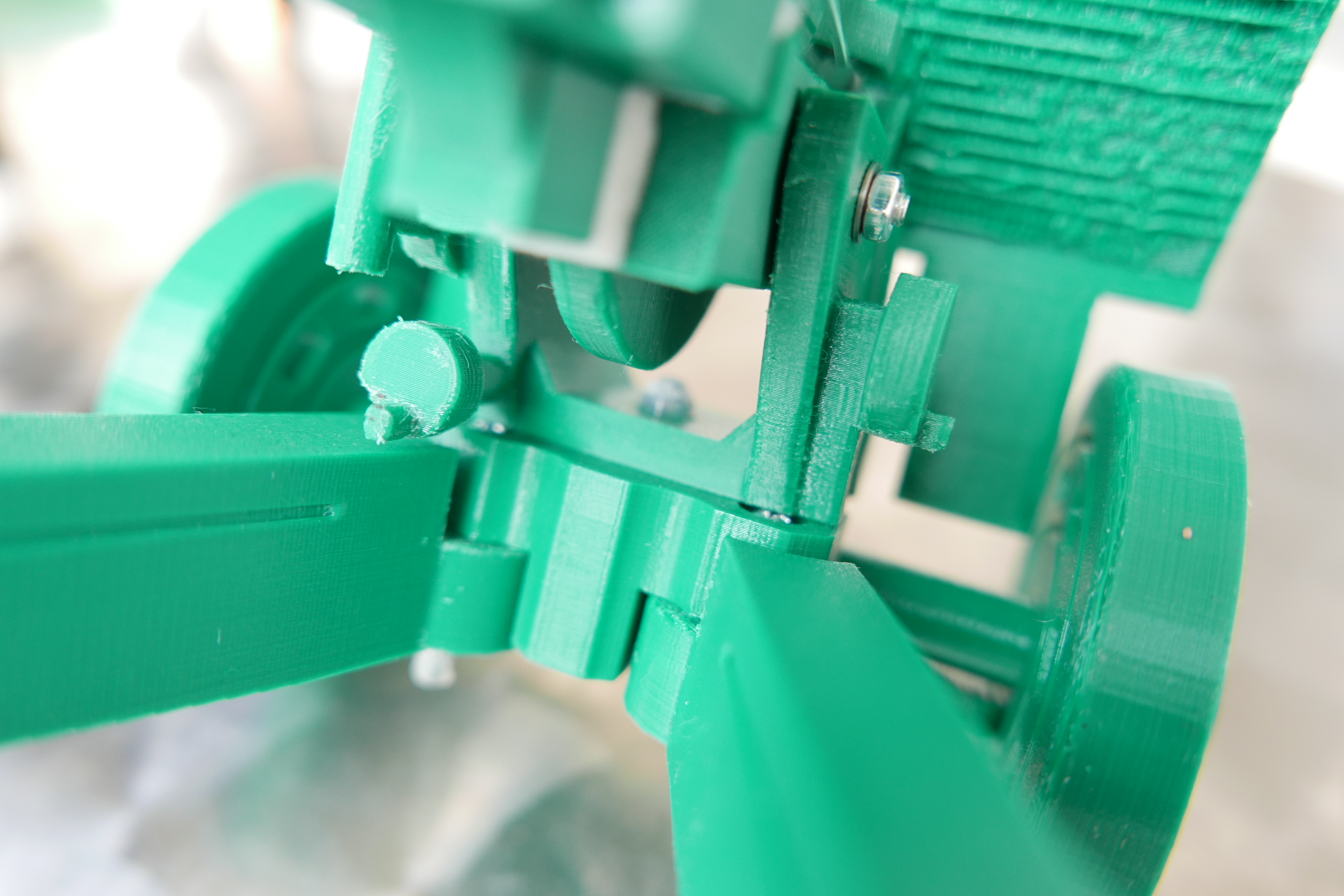

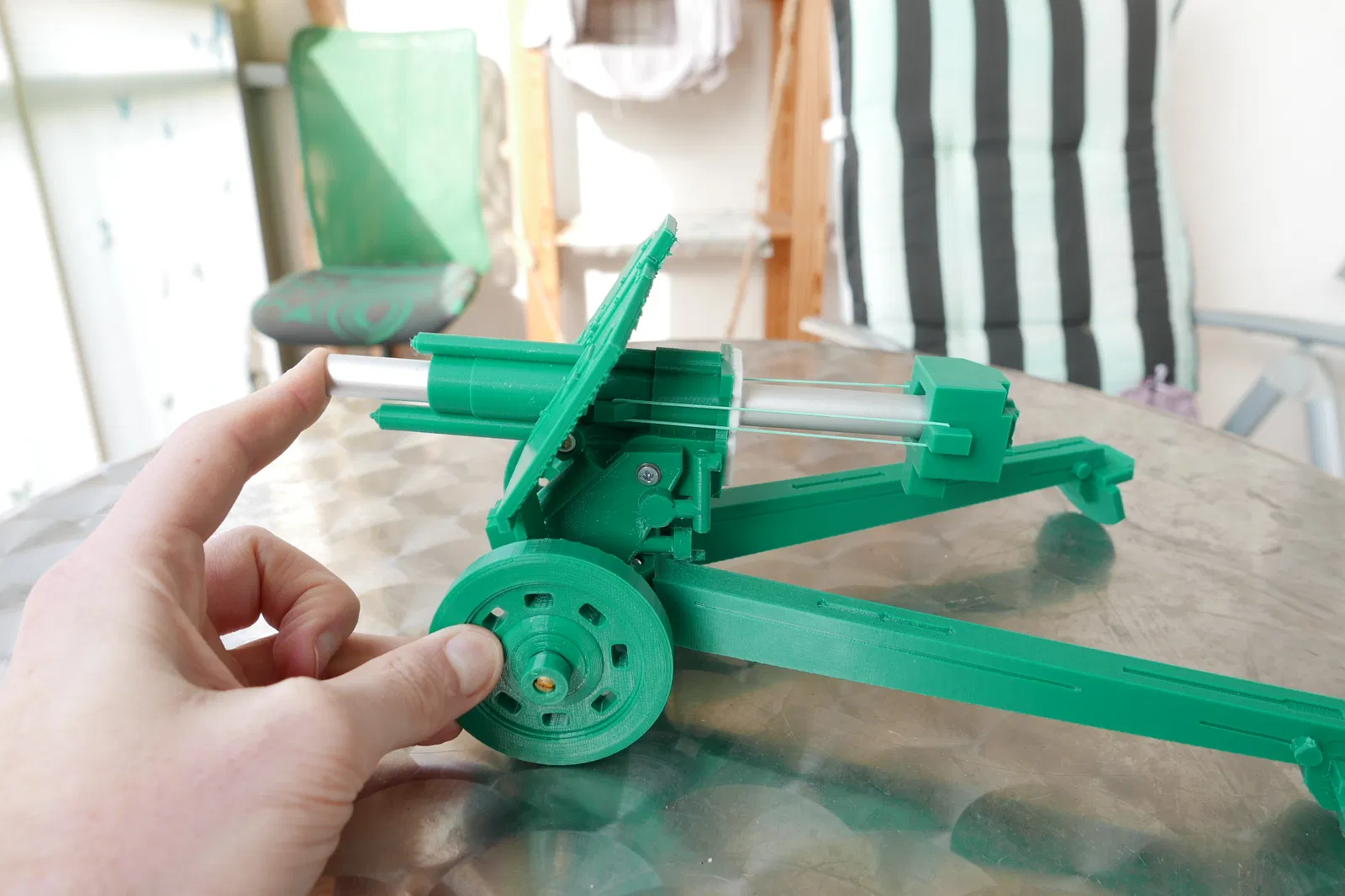

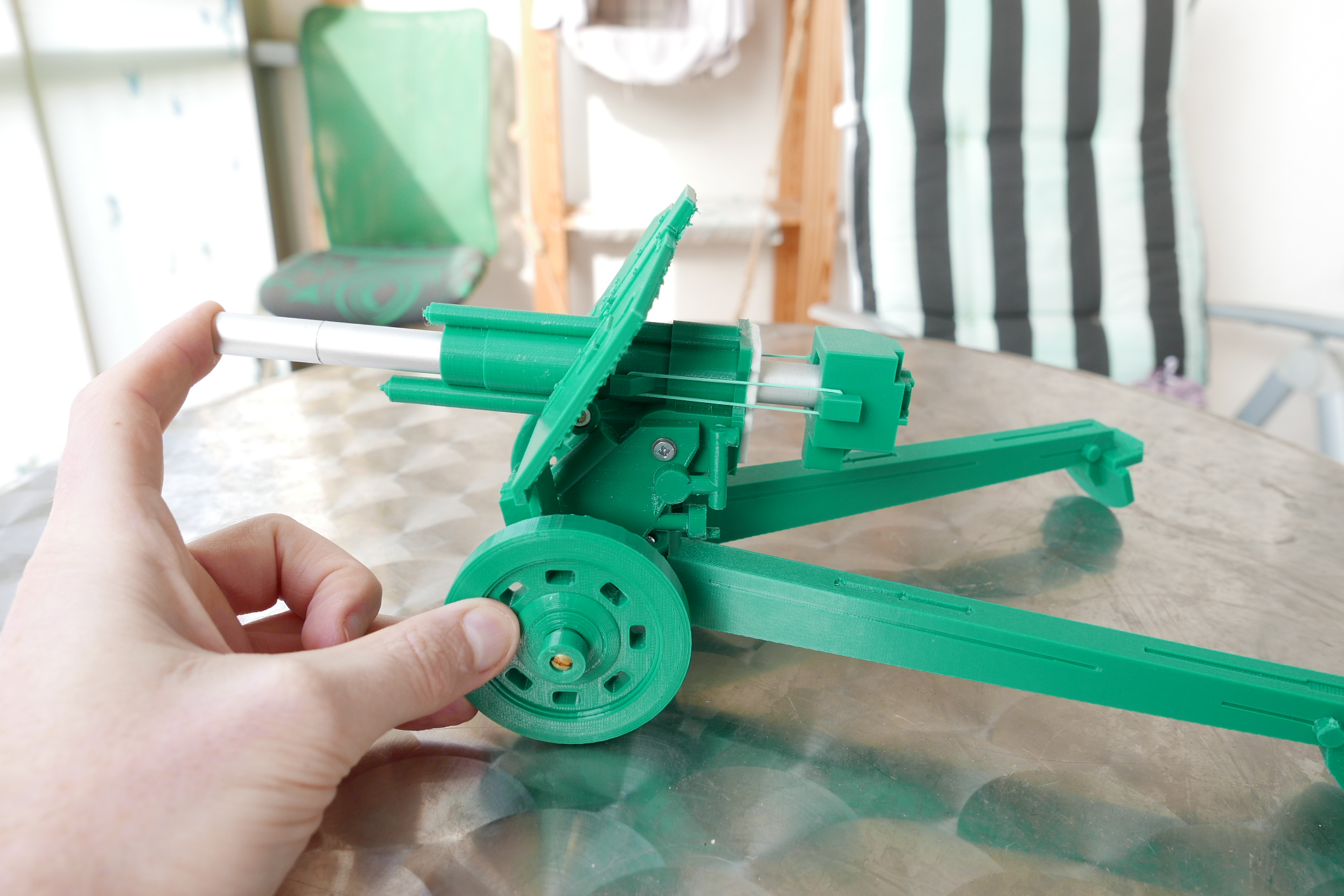

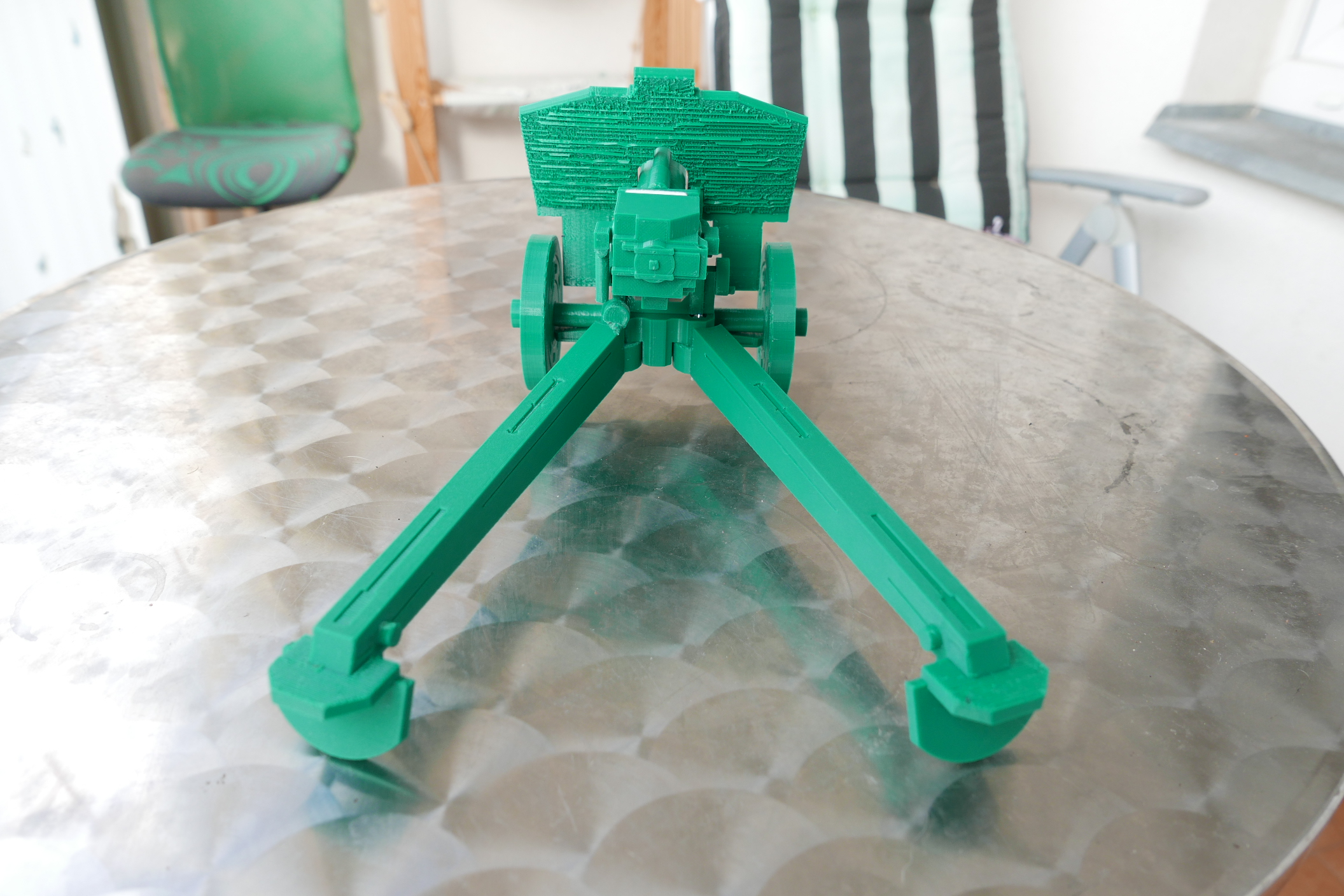

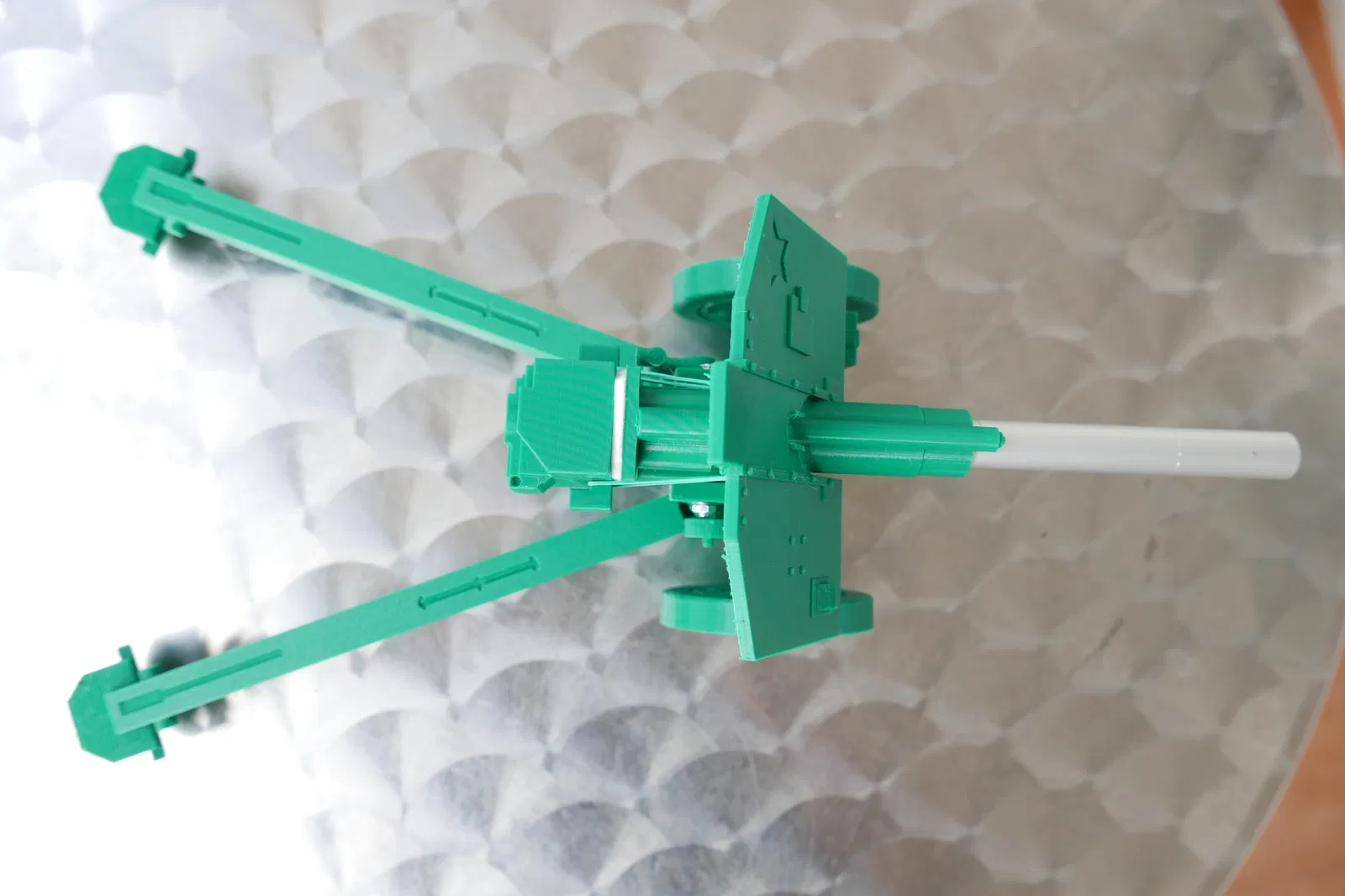

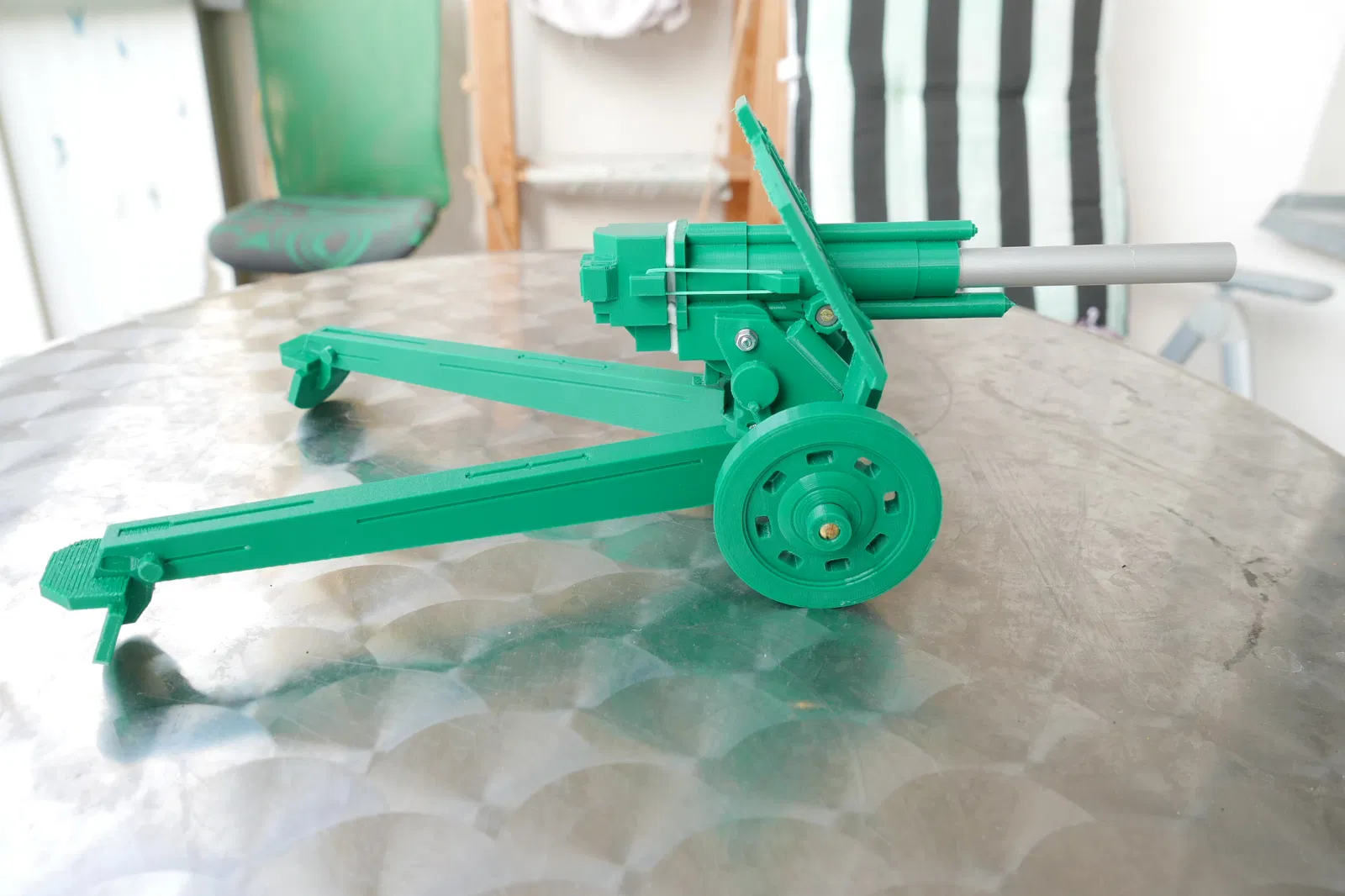

MÔ HÌNH NÀY: Sử dụng dây chun để tạo hiệu ứng giật lùi cho nòng pháo và pháo có thể xoay sang hai bên cũng như lên/xuống. Chân pháo có thể kéo ra/gấp lại, bánh xe quay, tấm chắn cũng di chuyển (điều chỉnh theo độ nghiêng của pháo). Có thể tháo rời.

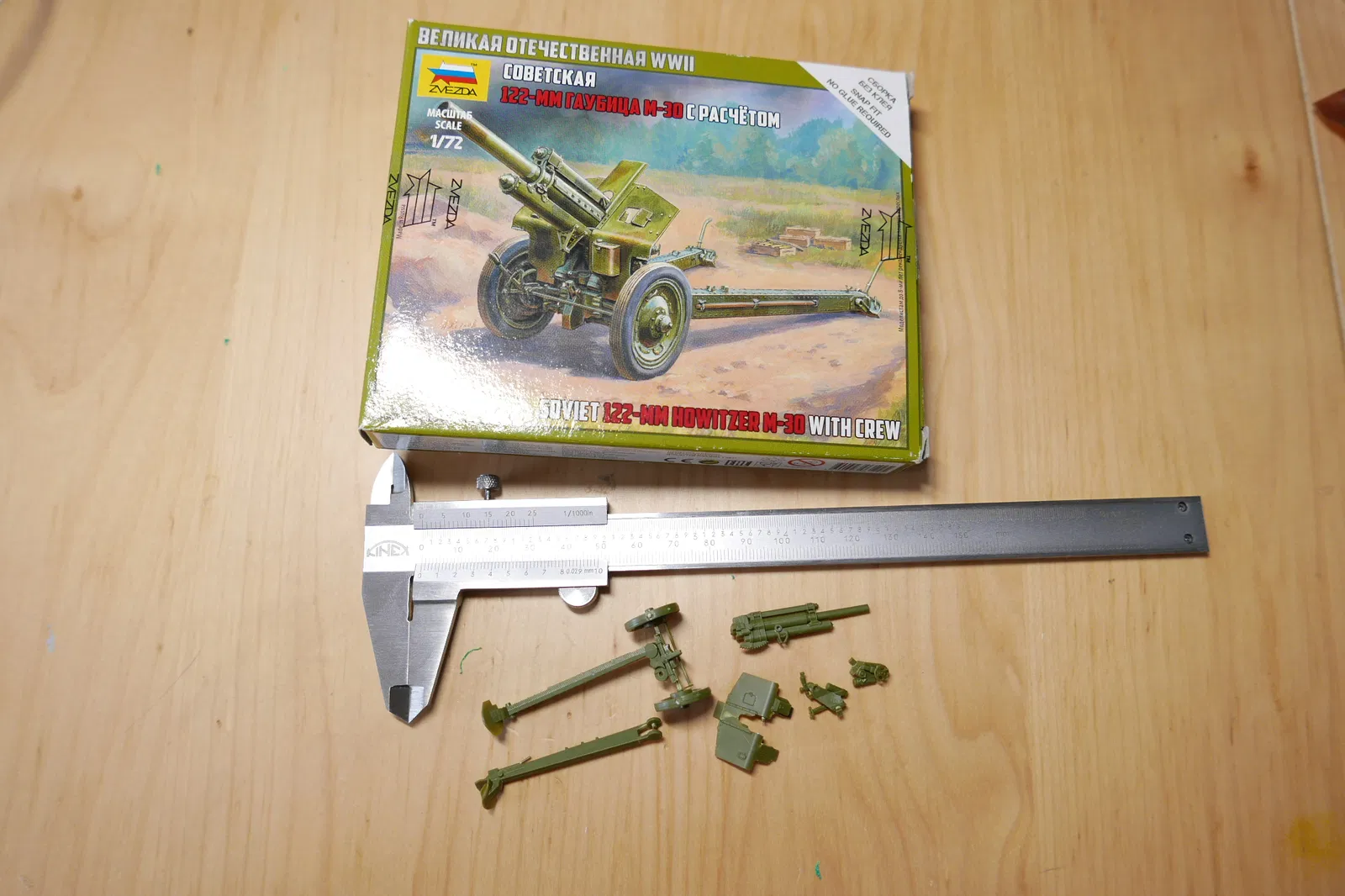

Tôi đã thiết kế mô hình dựa trên mô hình nhựa tỷ lệ 1:72 của hãng ZVEZDA. Tất cả các kích thước đã được phóng đại khoảng 4 lần.

Mô hình có 2 phiên bản – với nòng nhựa, tức là mô hình không bắn được, và với nòng kim loại, có thể bắn bằng pháo nổ (pháo hoa). Phiên bản hoàn toàn bằng nhựa có thể in với tỷ lệ đổ đầy chỉ 10-20%, phiên bản có nòng kim loại bắn được (có giật) cần in với tỷ lệ đổ đầy 50-90%.

Mô hình được thiết kế hơi quá khổ, chắc chắn để có thể hoạt động với pháo nổ. Hình dáng được điều chỉnh, đơn giản hóa một chút để đảm bảo chức năng, độ bền, giảm thiểu số lượng bộ phận (và không cần dán), cũng như tối ưu hóa việc in với yêu cầu hỗ trợ tối thiểu.

LƯU Ý QUAN TRỌNG!! Sản phẩm là đồ tự làm, không được chứng nhận để sử dụng với pháo nổ. Việc sử dụng pháo nổ hoàn toàn do người dùng tự chịu rủi ro, từ 18 tuổi trở lên hoặc dưới sự giám sát của người lớn, chỉ sử dụng ở khu vực ngoài trời. Hãy cẩn thận. Không đặt pháo mạnh hơn hoặc đạn dược, ví dụ như bi airsoft, v.v. vào nòng. Pháo nổ là chất nổ, có nguy cơ cháy, bị bắn các hạt.

Quy trình bắn: Luồn pháo vào nòng sao cho dây cháy còn thừa ra ngoài. Châm lửa, nhanh chóng giật lùi pháo để pháo trượt về phía sau/dưới của nòng, nhanh chóng đặt pháo xuống đất nếu có thể sao cho chân pháo lún xuống đất (tức là để chân pháo ngăn pháo di chuyển về phía sau khi bắn) và nhanh chóng lùi xa 8m, tránh xa khu vực lửa phụt ra từ nòng và tránh xa khu vực mà nòng pháo có thể văng tới nếu dây chun bị đứt. Thay vì giật lùi pháo, bạn có thể điều chỉnh góc nâng của nòng sao cho pháo tự trượt xuống dưới. Dây cháy chỉ cháy trong vài giây. Sau khi bắn, đổ hết tàn pháo ra khỏi nòng, có thể sử dụng dụng cụ xoắn ốc, vít hoặc thanh ren dài tối thiểu khoảng 170mm và đường kính nhỏ hơn 9mm để gắp và lấy tàn pháo ra khỏi nòng.

Xem video quay chậm cảnh bắn tại https://youtu.be/pxYk2HobFVg hoặc (1) 3d printed howitzer fire test - YouTube

Hướng dẫn lắp ráp:

In các bộ phận bằng máy in 3D (với sợi filament màu xanh đậm) – tôi khuyên dùng PETG, chất lượng 0.15, đổ đầy gyroid, tổng thời gian in khoảng 56 giờ hoặc ít hơn nếu bạn giảm tỷ lệ đổ đầy; Nếu bạn muốn mô hình không bắn được, hãy in nòng có "ốc vít" bằng nhựa. Nếu bạn muốn mô hình có thể bắn được, hãy chế tạo nòng có ốc vít theo hướng dẫn bên dưới và mua pháo được liệt kê bên dưới.

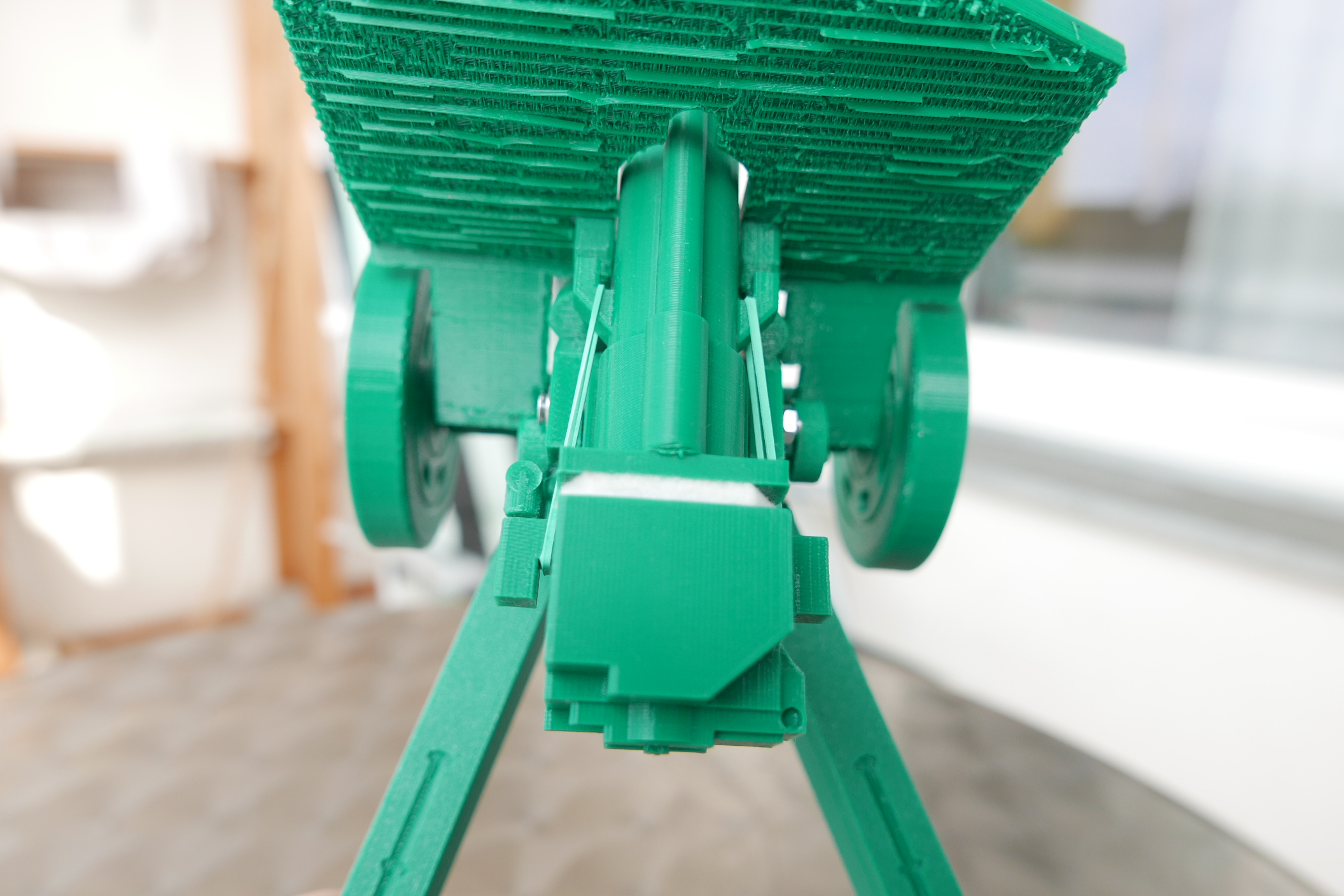

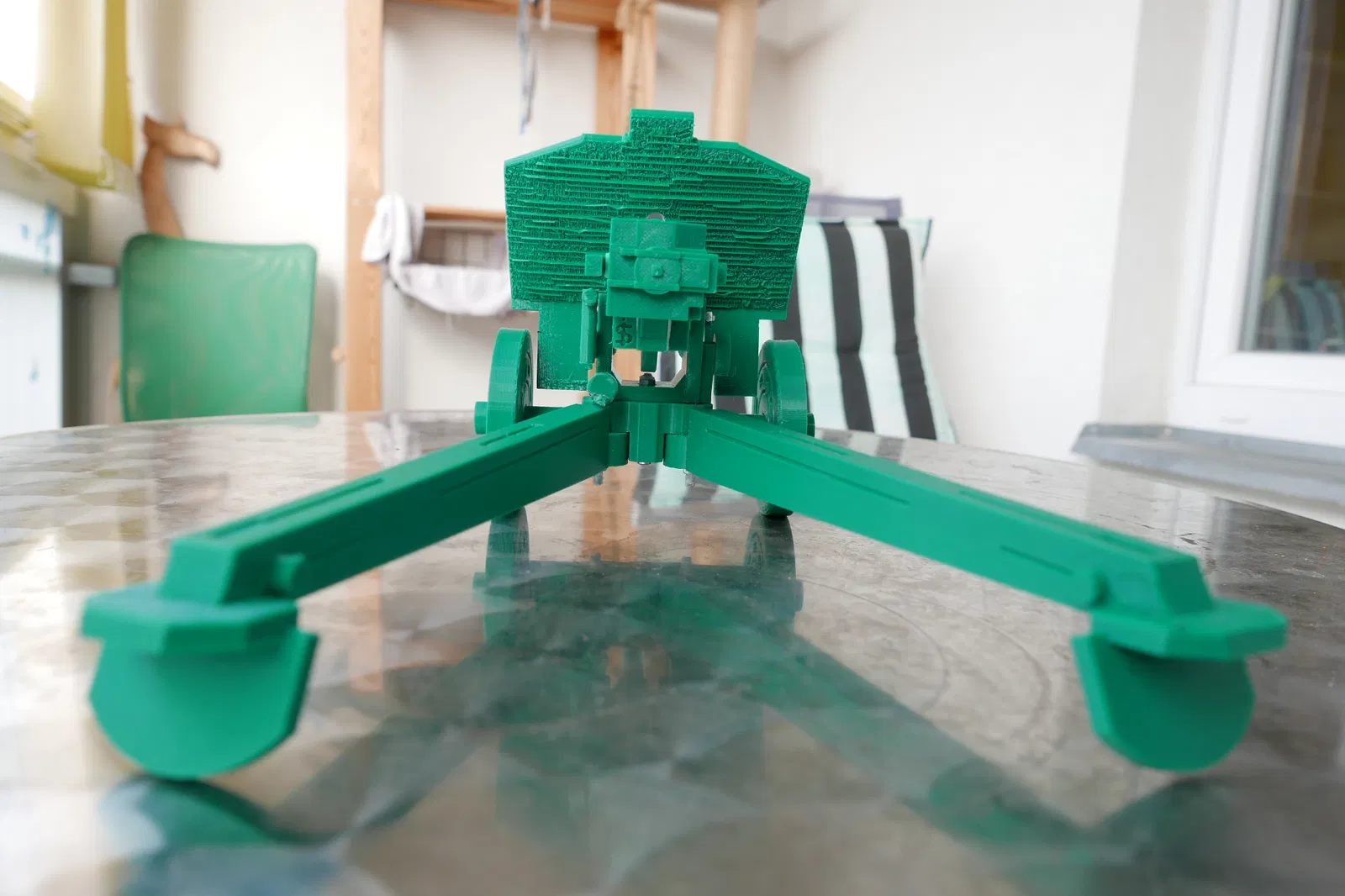

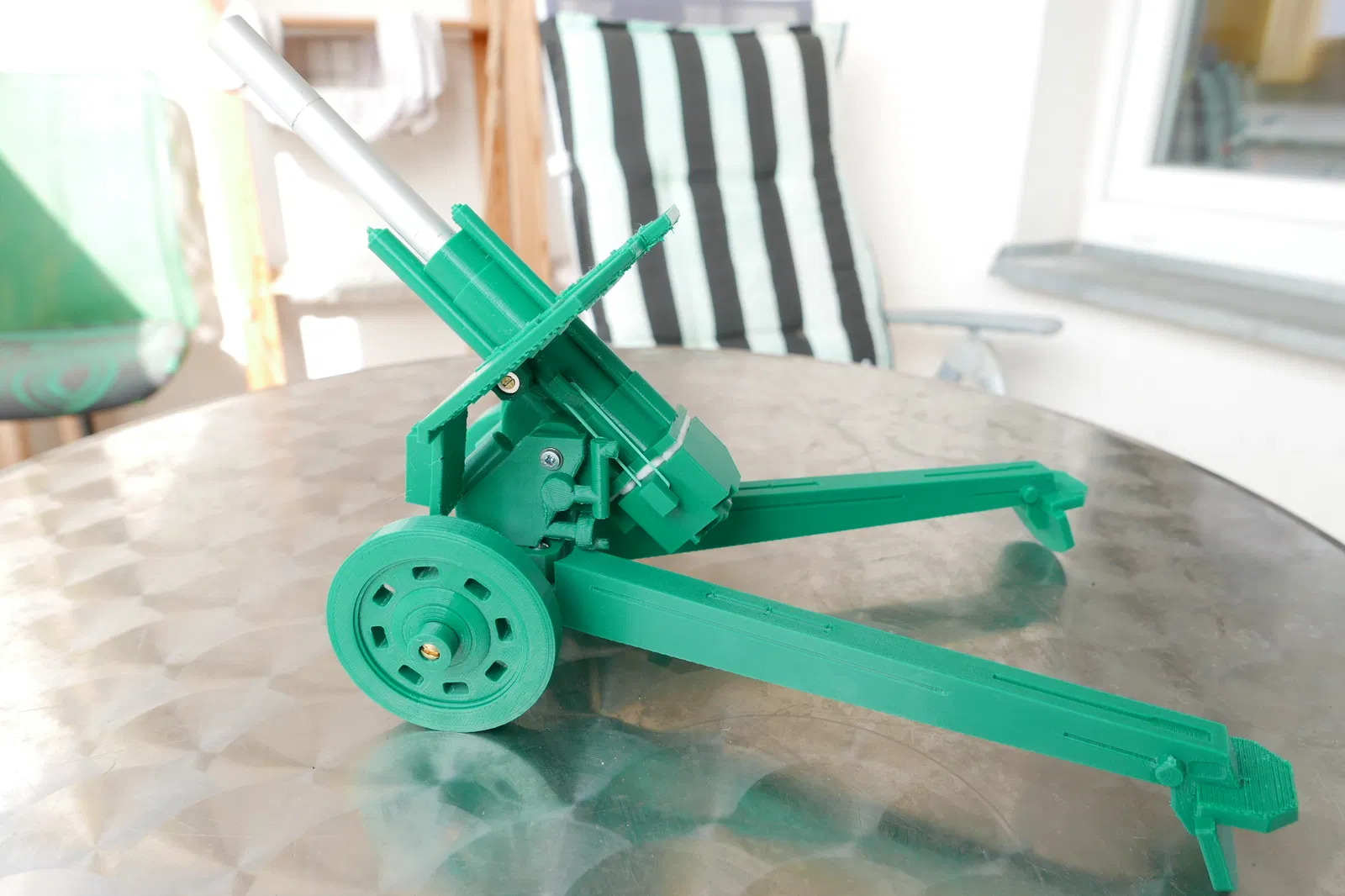

--- XEM CŨNG CÁC ẢNH BÊN DƯỚI ---

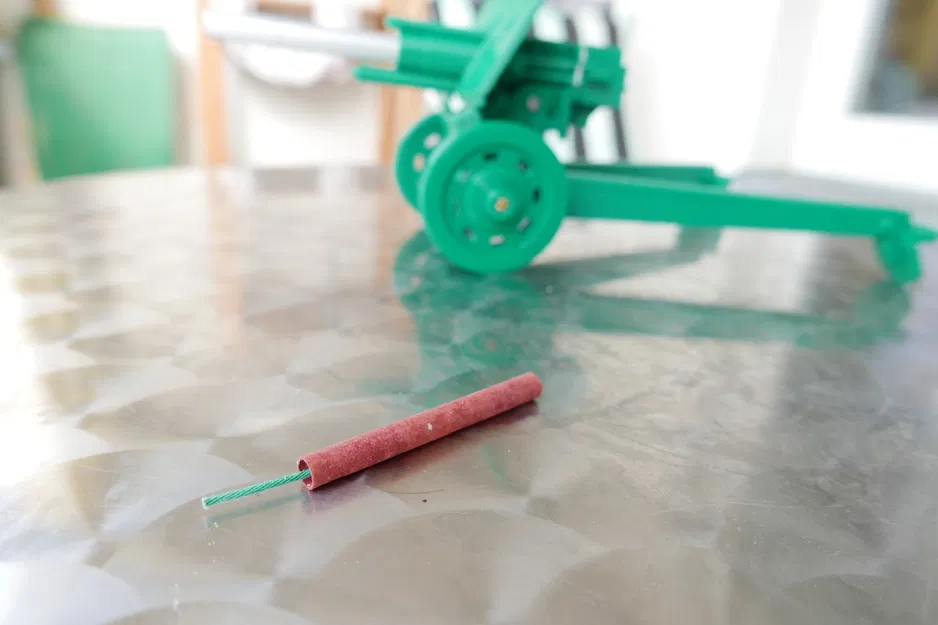

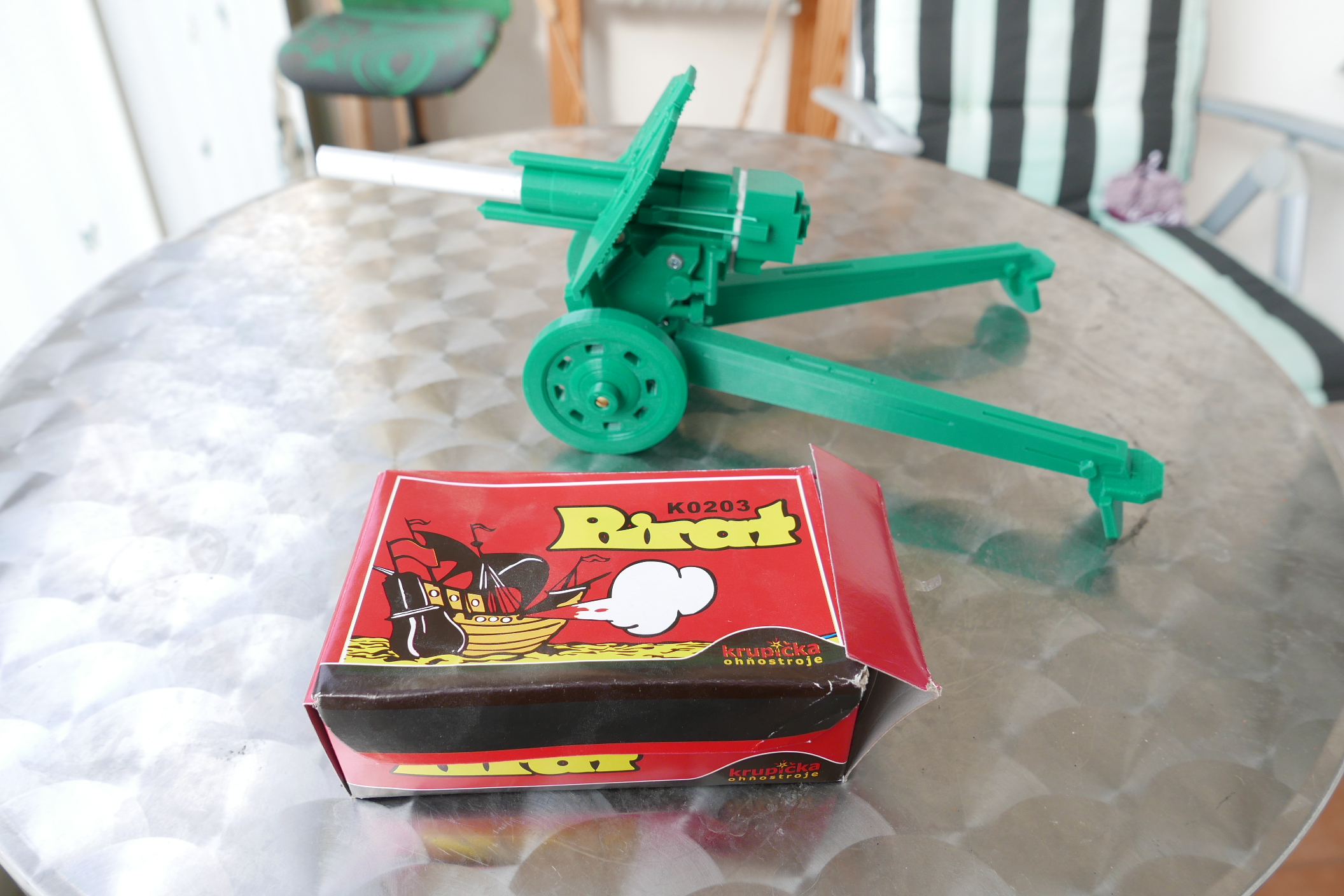

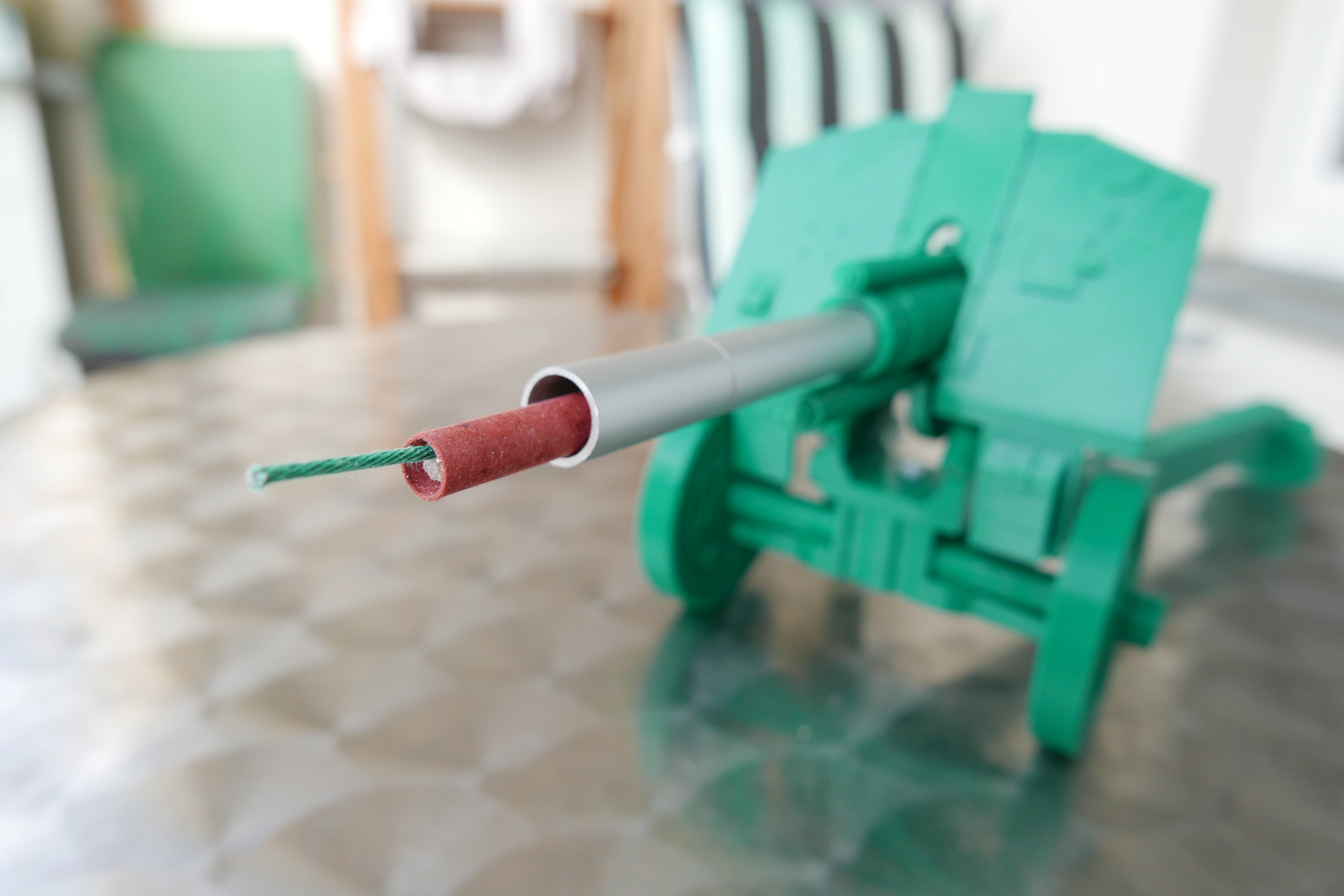

• PHÁO NỔ: Tôi đã thử nghiệm pháo nổ nháy Pirat của công ty Ohňostroje Krupička, mã K0203. Đây là loại pháo dài 67mm với đường kính 7mm. Không sử dụng pháo mạnh hơn.

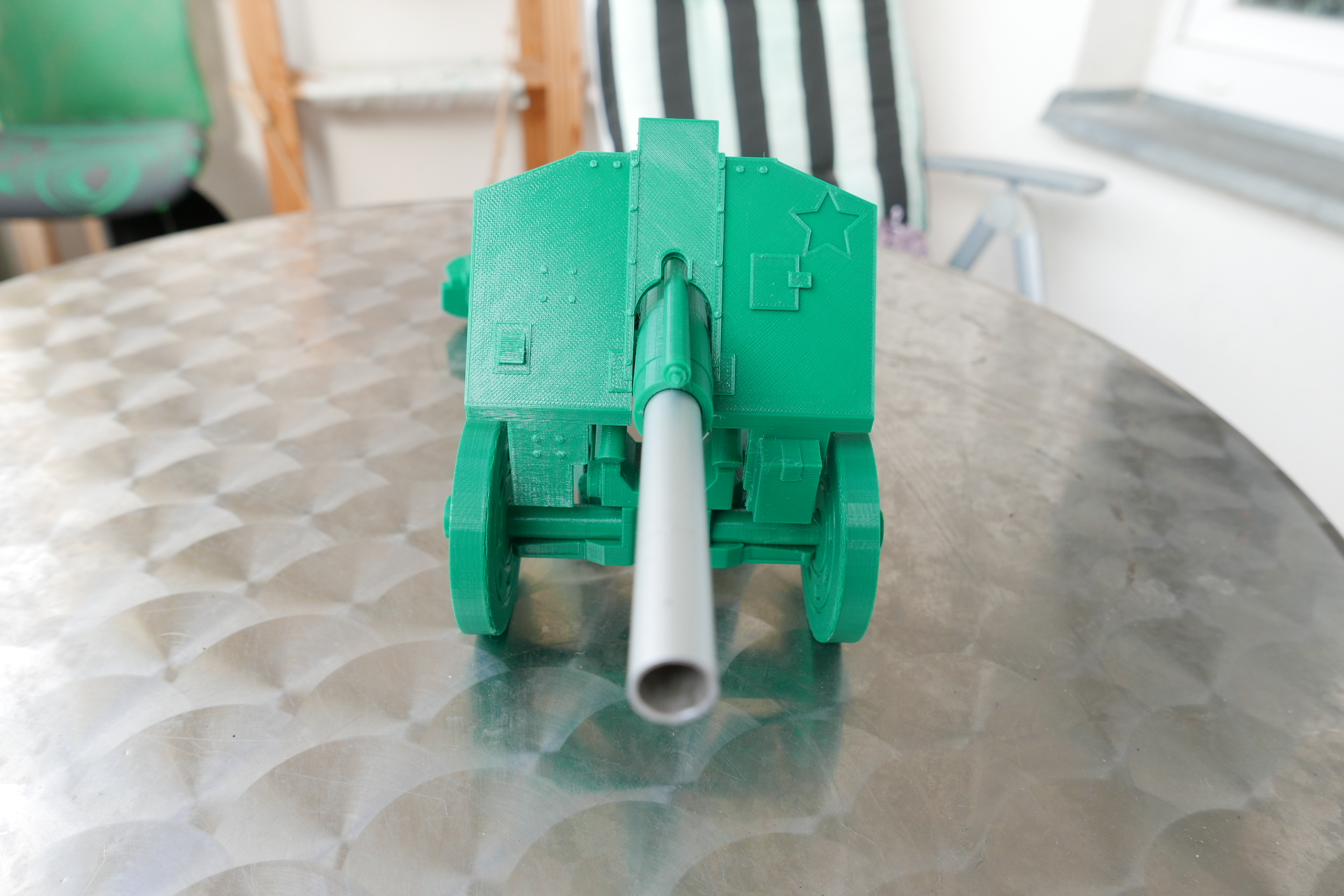

• NÒNG KIM LOẠI: Mua một ống nhôm có đường kính ngoài 12mm và đường kính trong 10mm tại cửa hàng vật liệu xây dựng như Bauhaus/OBI, v.v. Cắt ống nhôm dài 160mm. Bịt kín một đầu ống bằng một con vít đã cắt bỏ phần đầu nhọn. Nếu không có đầu nhọn và mũ vít, nó sẽ có chiều dài khoảng 45mm. Đường kính phải là 10mm; tốt hơn là hơi lớn hơn một chút. Vít phải được lắp chặt trong ống, việc vặn vít vào ống phải rất chắc chắn. Những con vít này thường được sản xuất không chính xác, vì vậy hãy thử con vít nào giữ chặt trong ống và không lấy những con vít có thể luồn vào mà không có lực cản. Mũ vít phải là lục giác có chiều cao 7mm và chiều rộng (từ mặt phẳng này sang mặt phẳng kia) là 17mm.

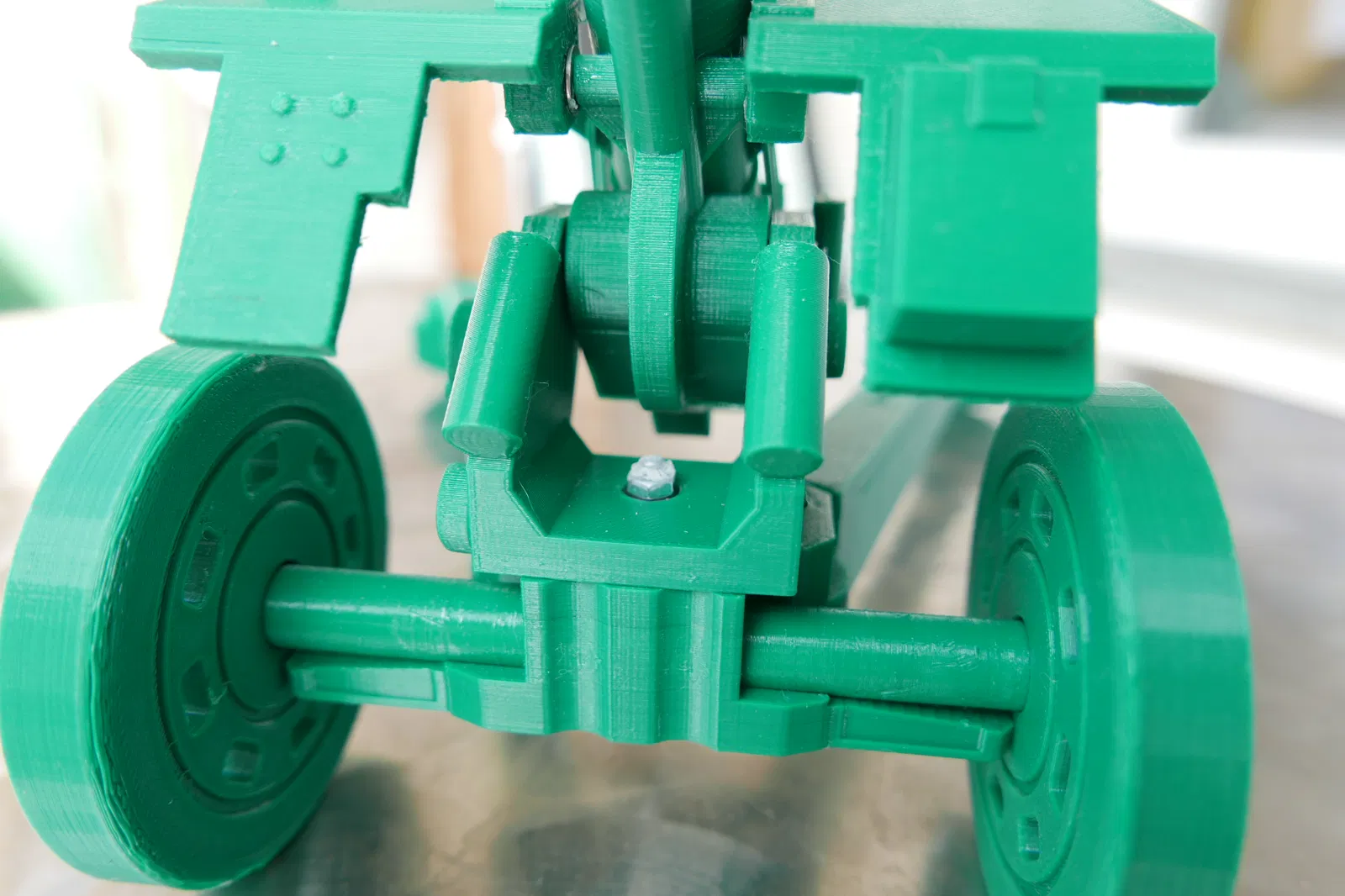

• BÁNH XE – đổ đầy 50%, thời gian in khoảng 3,5 giờ (trên PrusaMK3); 2 chiếc
• TRỤC – đổ đầy 50%, thời gian in khoảng 2 giờ.

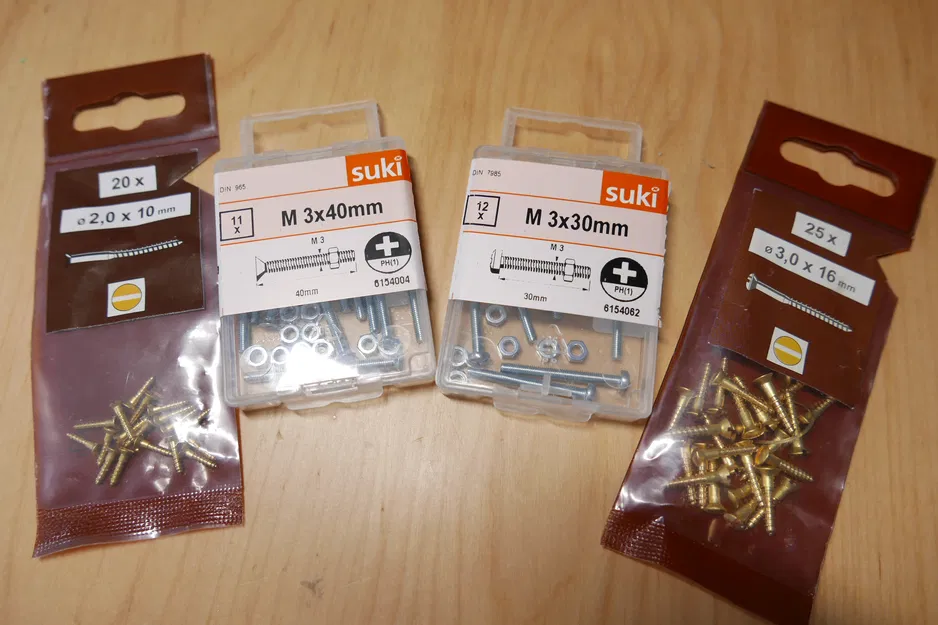

• ĐẦU TRỤC (2 chiếc) – đổ đầy 50%, thời gian in dưới 1 giờ. Để cố định bánh xe vào trục, sử dụng 2 vít 3x16mm (đường kính và chiều dài không tính mũ), với vòng đệm đường kính 7mm.
• ĐẾ – đổ đầy 90%, có giá đỡ trên đế in, thời gian in khoảng 4 giờ.

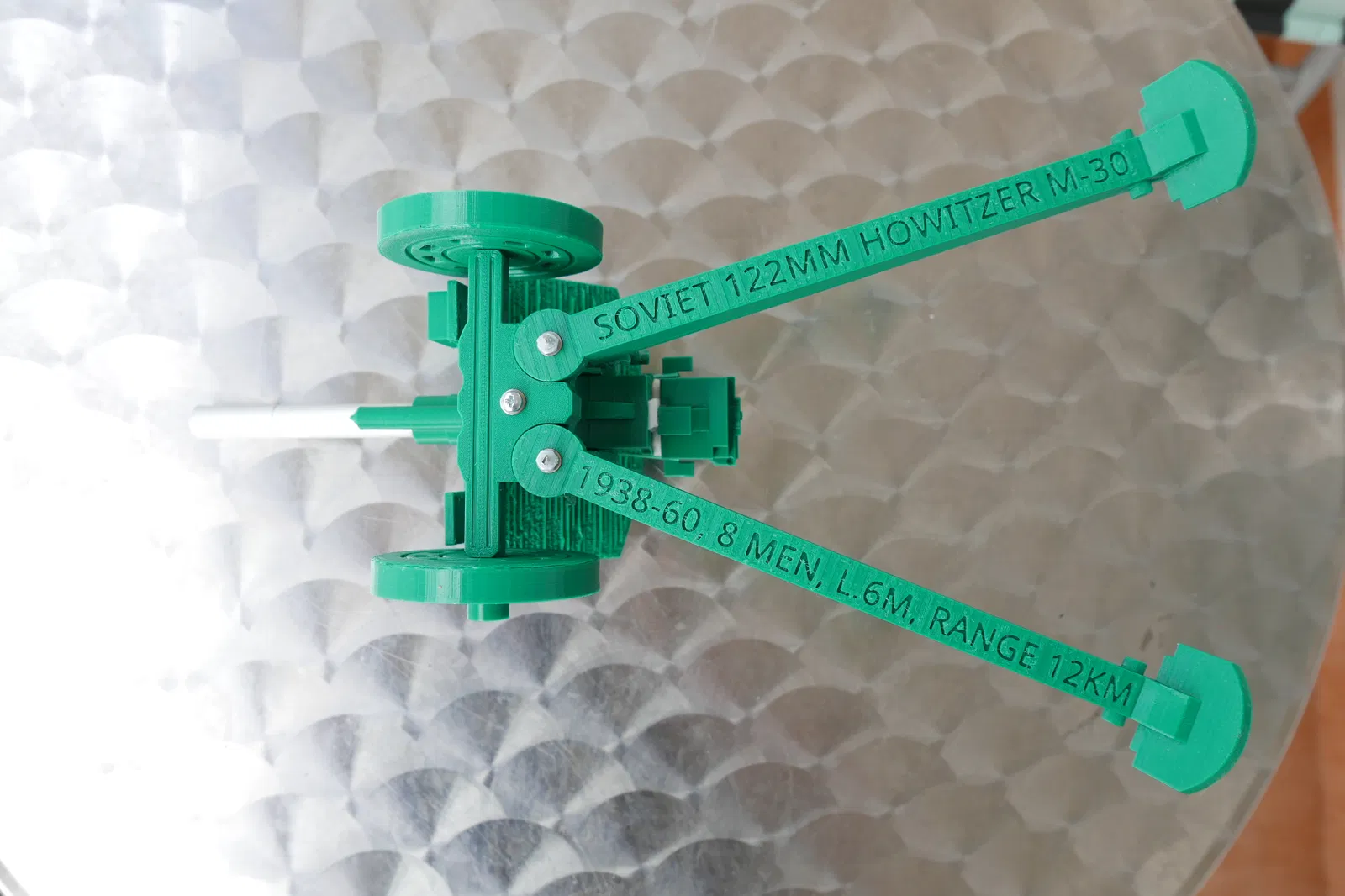

• CHÂN 1 – có khắc chữ "Soviet 122mm howitzer M30", đổ đầy 90%, có giá đỡ trên đế, thời gian in khoảng 9,5 giờ.

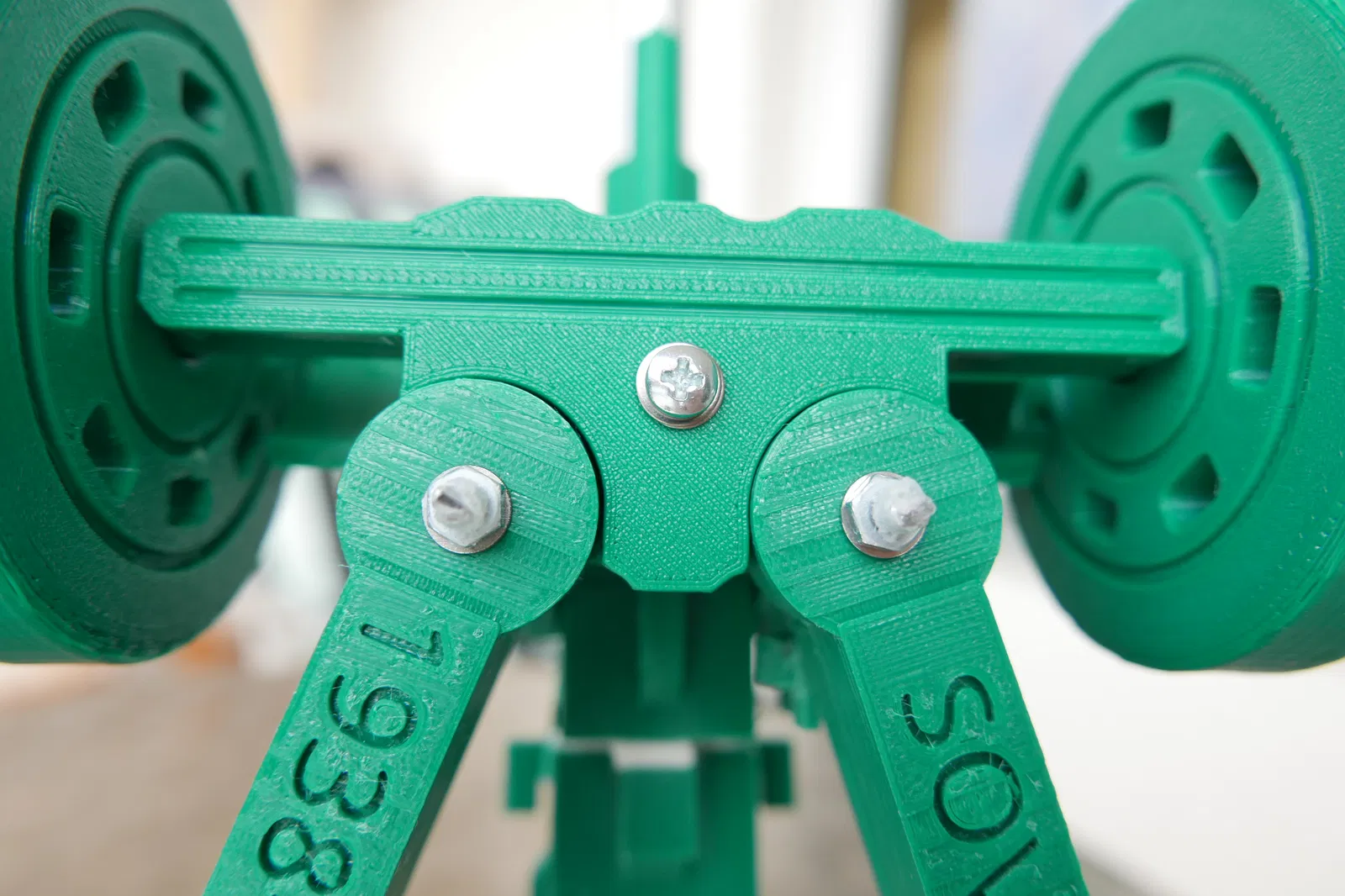

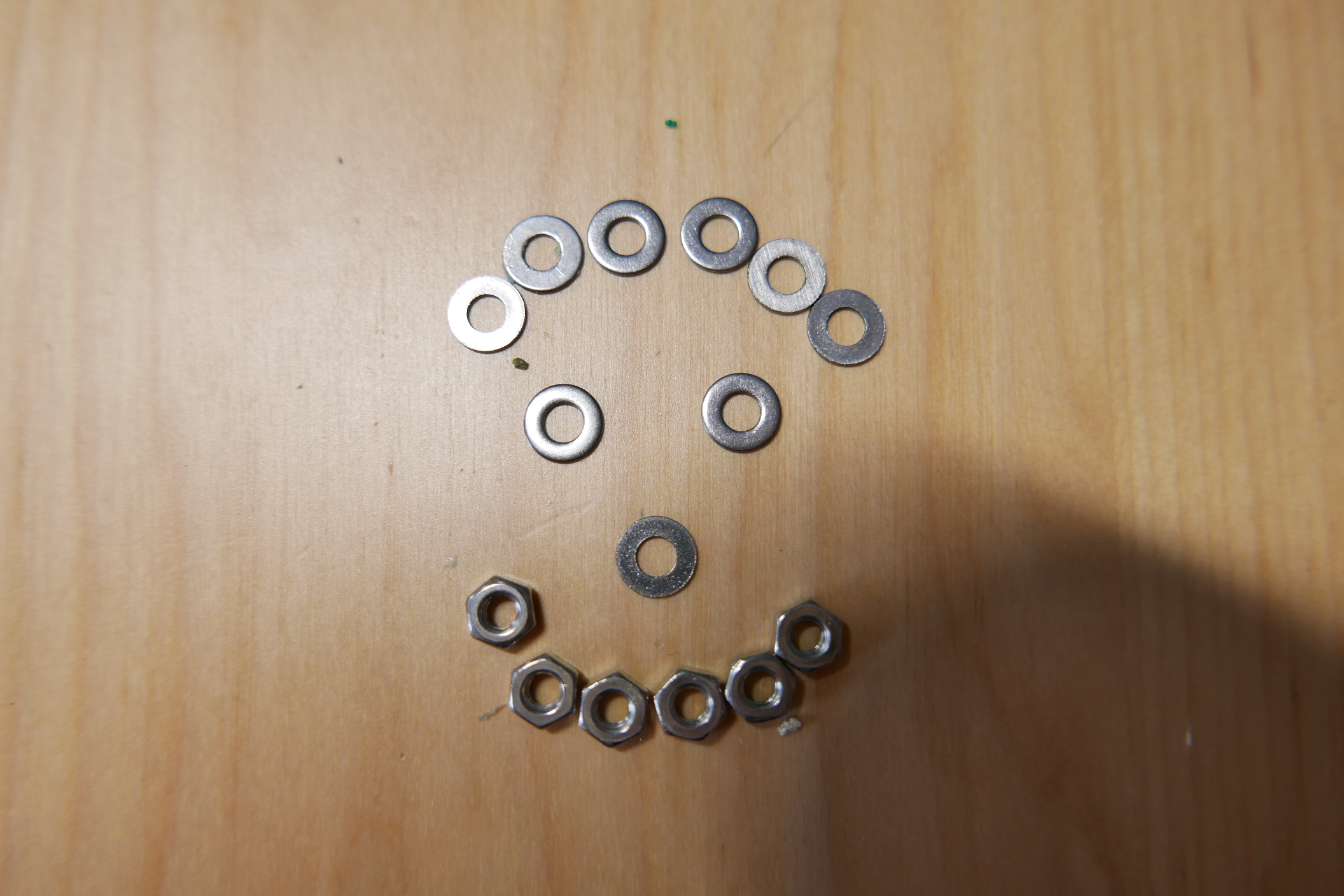

• CHÂN 2 – có khắc chữ "1938-60, 8 men, L. 6m, range 12km". Để gắn chân vào đế, sử dụng 2 vít 3x30 với hai đai ốc và bốn vòng đệm 7mm. Vít sẽ nhô ra dưới đai ốc, bạn có thể cắt ngắn chúng (ví dụ: dùng kìm cắt) và cố định ren và đai ốc bằng sơn, chất trám đặc biệt hoặc keo siêu dính để đai ốc không bị lỏng.
• BÁNH XE XOAY – đổ đầy 90%, có giá đỡ bắt buộc (dưới bánh xe điều khiển/các bộ phận điều khiển), thời gian in khoảng 4 giờ. Để gắn bánh xe xoay vào đế, sử dụng vít 3x30 với đai ốc và hai vòng đệm. Cố định đai ốc chống lỏng.

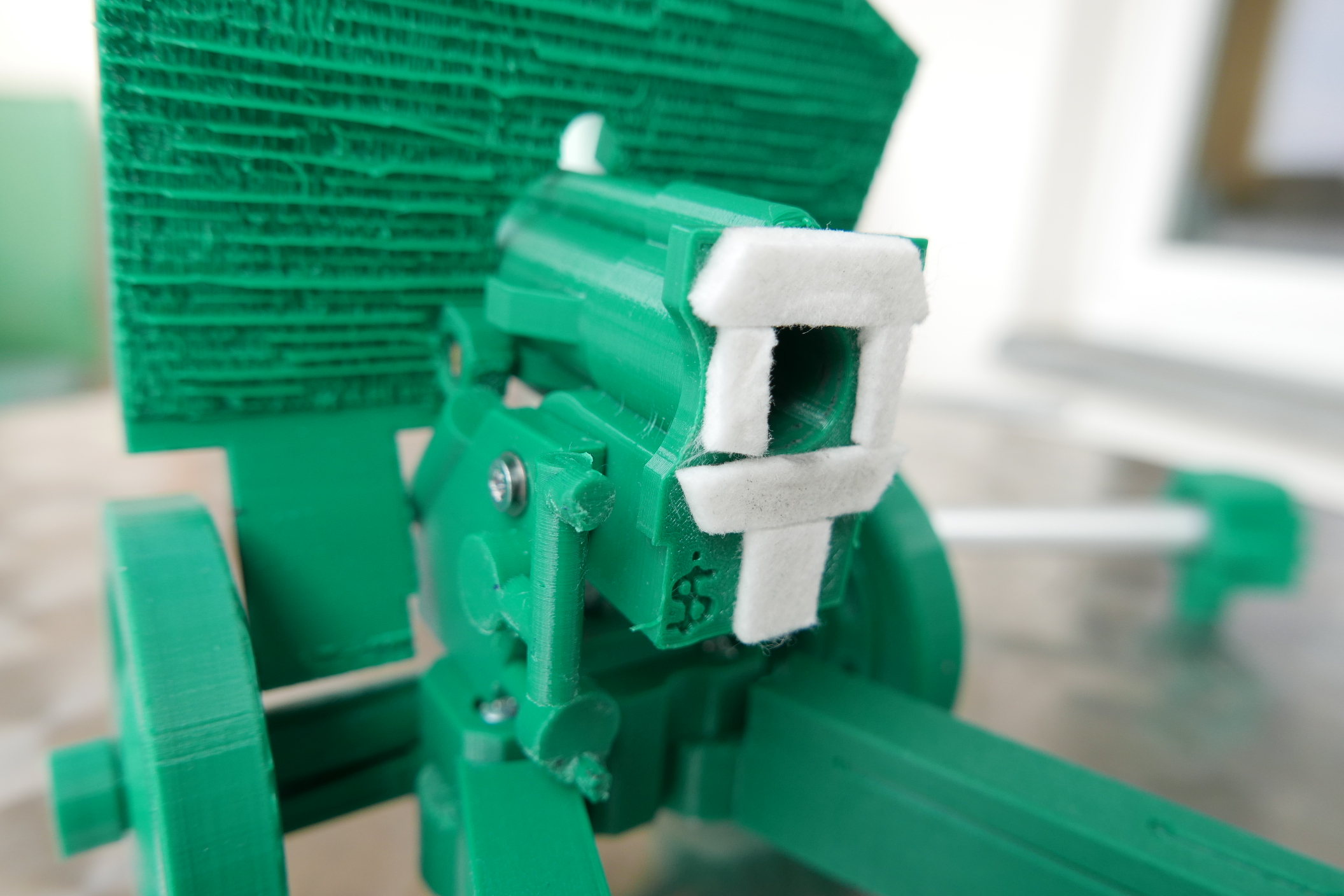

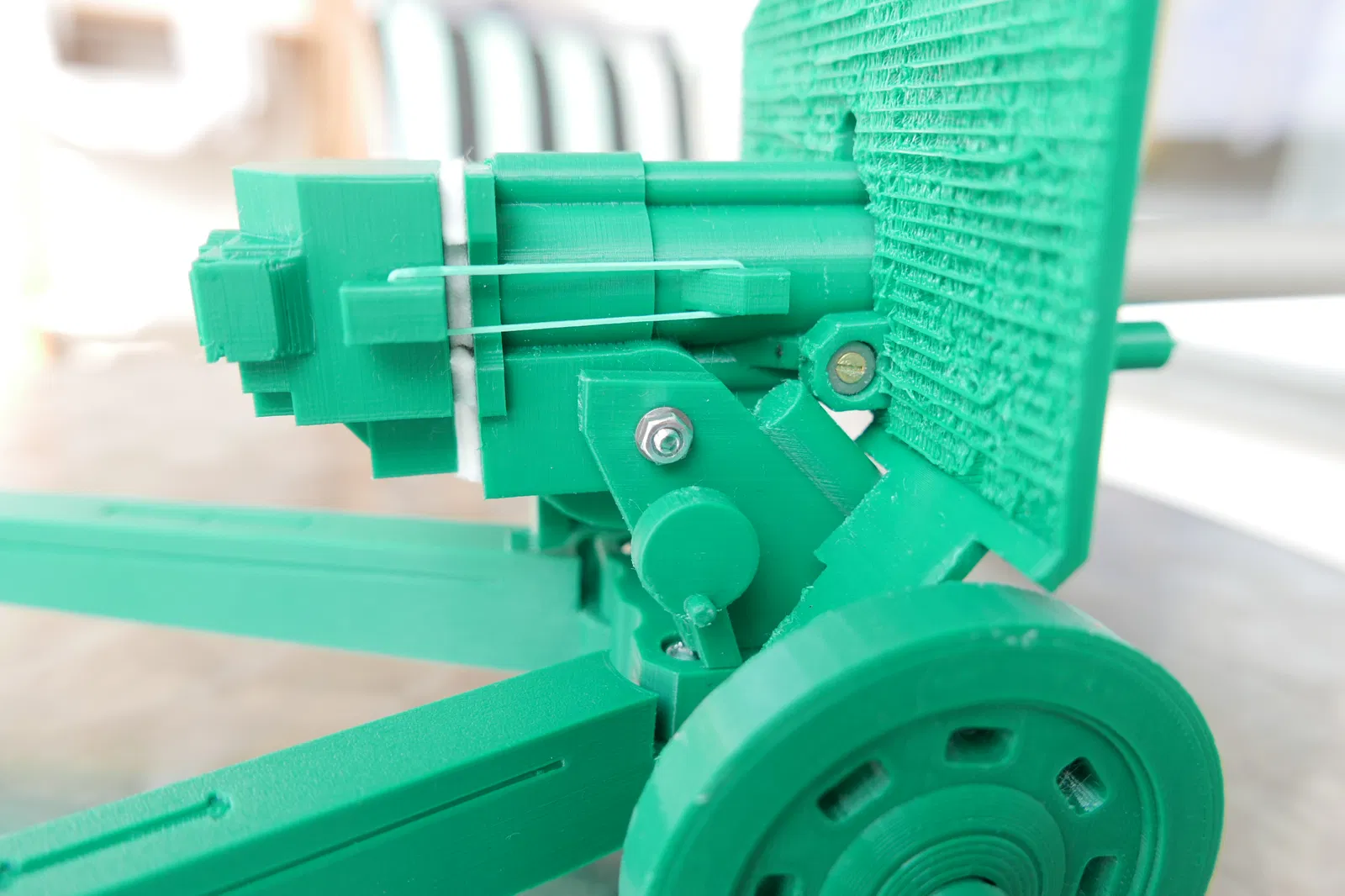

• PHÁO – đổ đầy 90%, thời gian in khoảng 8 giờ. Để gắn pháo vào bánh xe xoay, sử dụng vít 3x40 với đai ốc và bốn vòng đệm. Việc lắp vòng đệm giữa pháo và bánh xe xoay rất khó khăn, trước khi lắp pháo vào bánh xe xoay, tôi đã dán các vòng đệm bên trong vào pháo bằng keo siêu dính. Tôi đã dán một miếng băng dính mềm vào mặt sau của pháo để giảm chấn khi nòng pháo giật lùi về phía trước.

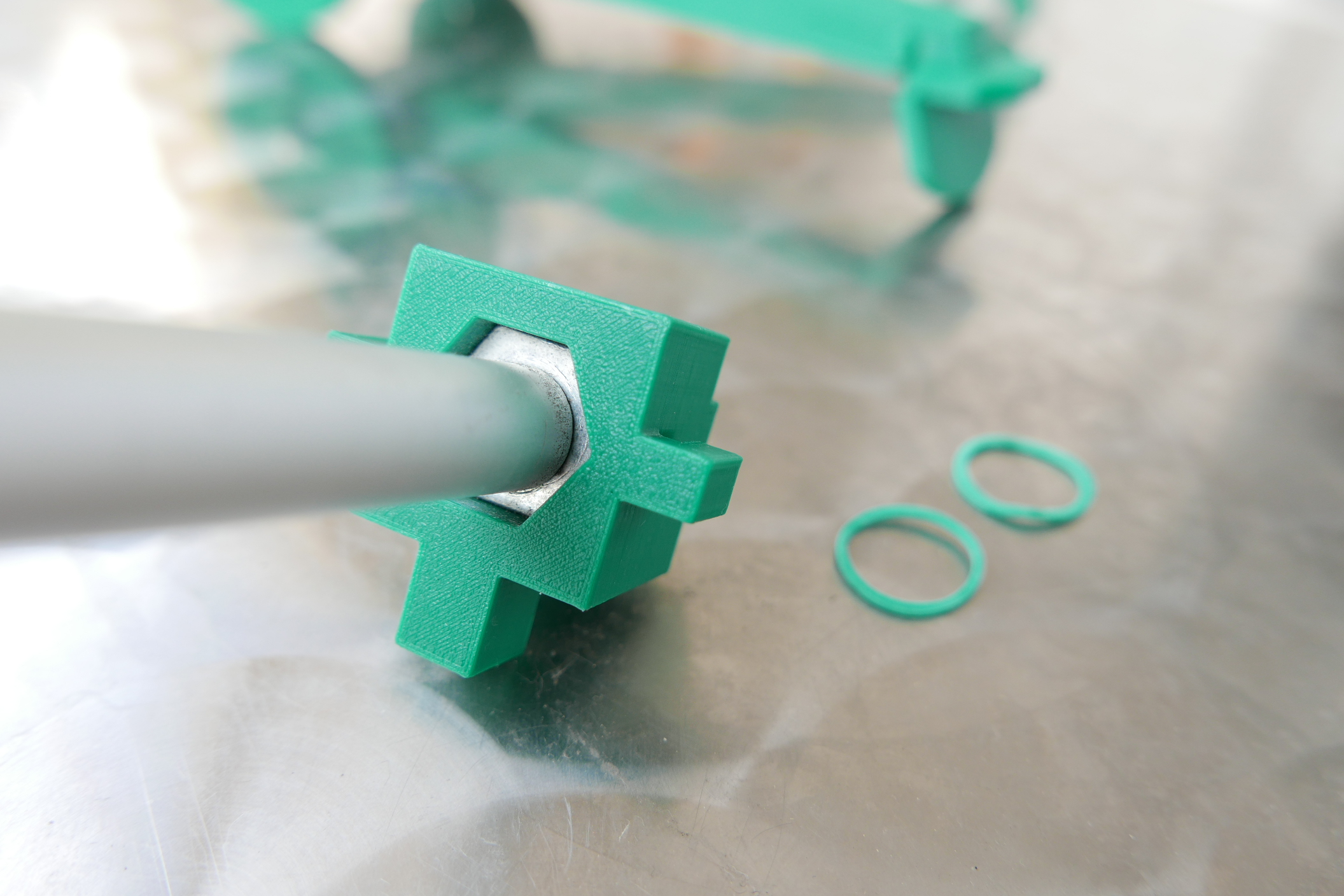

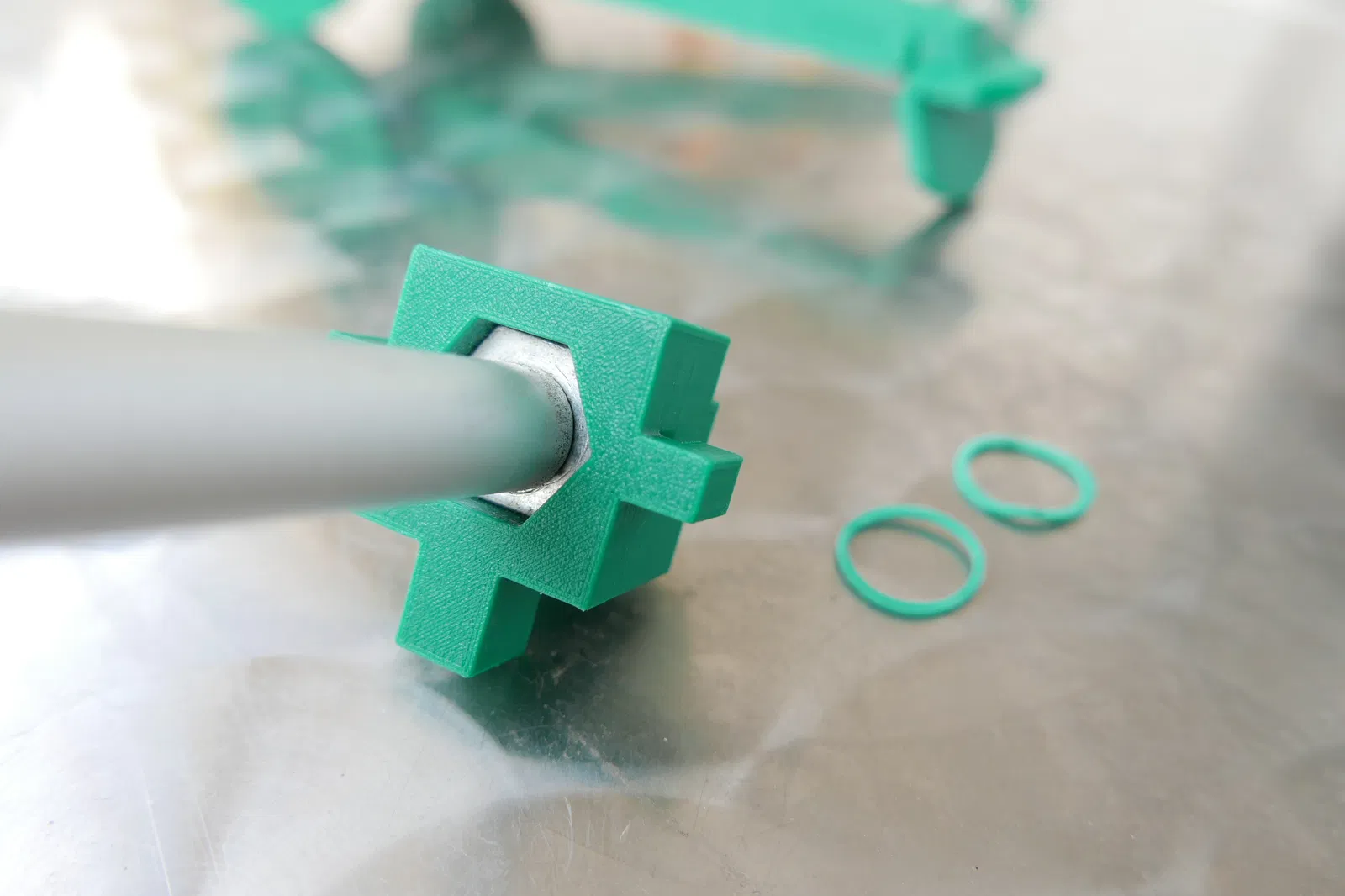

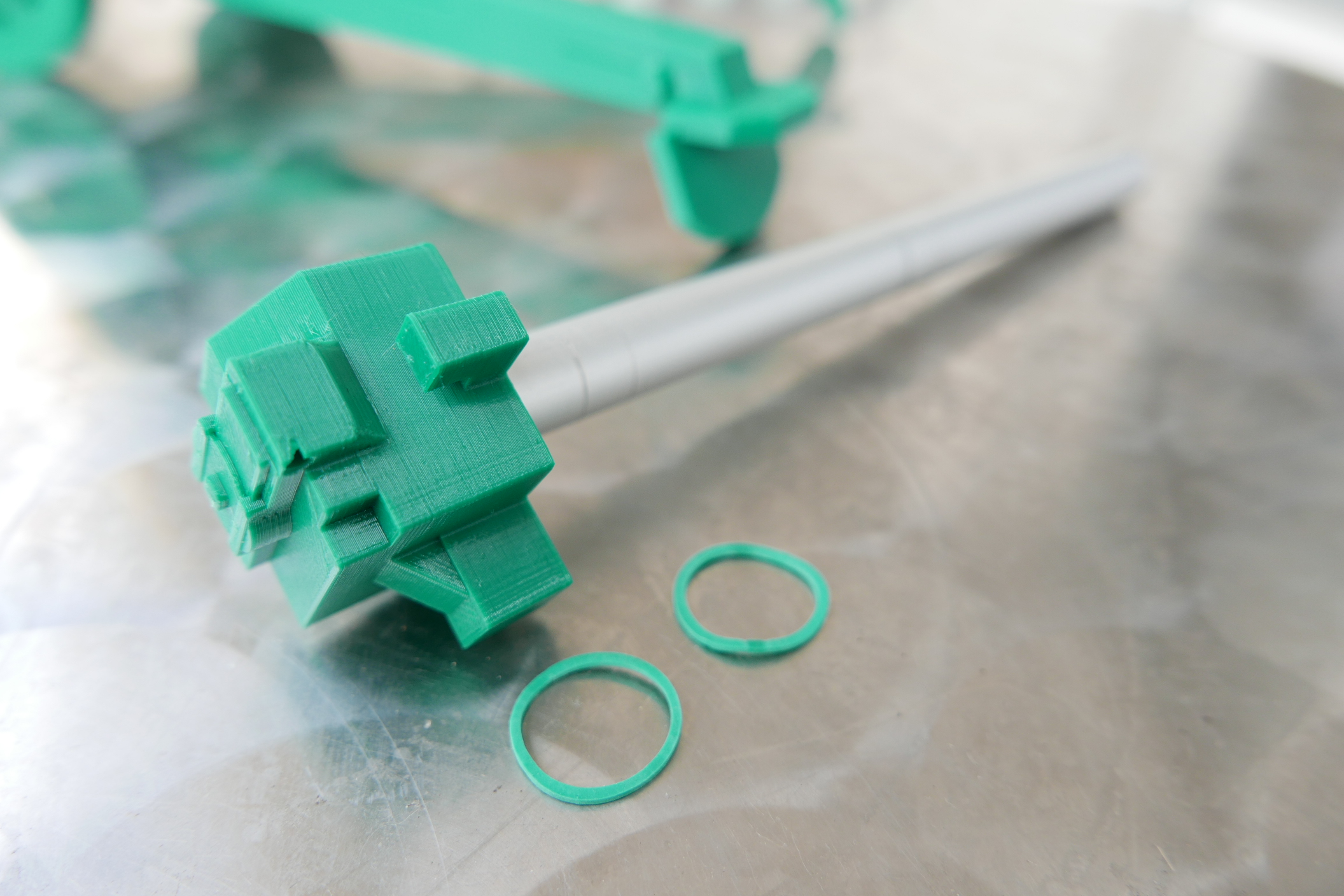

• KHÓA NÒNG – đổ đầy 90%, thời gian in khoảng 3 giờ, có giá đỡ trên đế. Luồn nòng pháo (hình lục giác) vào lỗ lục giác trên khóa nòng. Nếu chặt, hãy dùng lực/cú va đập hoặc mài nhẹ/mở rộng lỗ lục giác. Trong trường hợp lỗ lục giác bằng nhựa, bạn có thể mài nhẹ. Cố định khóa nòng vào pháo bằng dây chun văn phòng (ví dụ: của hãng Herlitz), ví dụ đường kính khoảng 15mm hoặc 45mm (chéo-kép), tùy thuộc vào mức độ phản lực bạn muốn có (tùy thuộc vào sức mạnh của pháo nổ/lực giật).

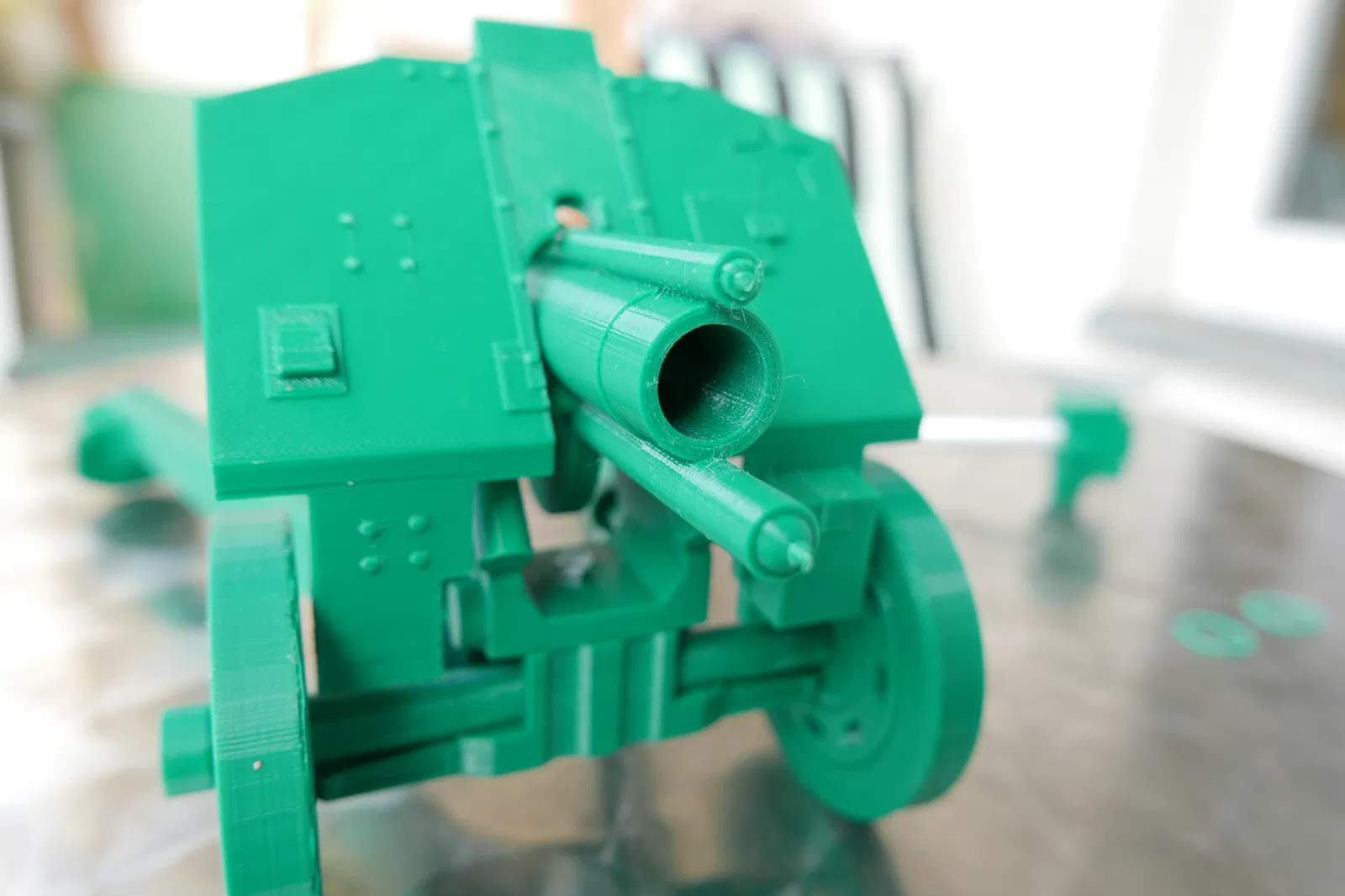

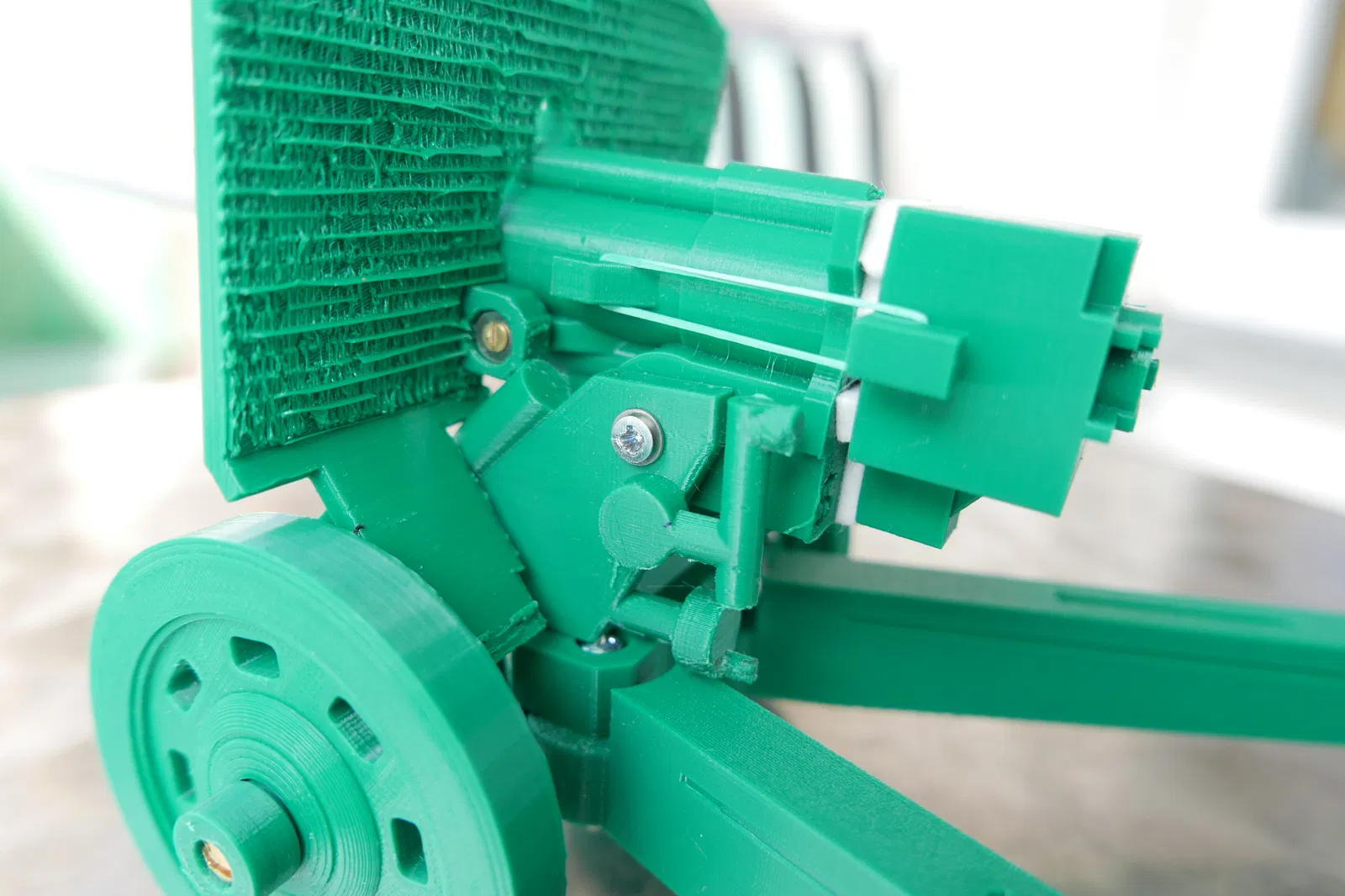

• TẤM CHẮN – đổ đầy 90%, thời gian in khoảng 8 giờ. Cân nhắc kỹ hướng đặt tấm chắn khi in, bạn muốn mặt nào đẹp và mặt nào không có vết tích của giá đỡ – đây là gót chân Achilles của súng cối chúng ta. Tôi đã chọn hướng sao cho mặt trước của tấm chắn được in theo chiều ngang, hướng lên trên. Tôi đã chọn giá đỡ bắt buộc (vì giá đỡ tự động "giá đỡ trên đế" của Prusa slicer chỉ tạo ra dọc theo chu vi hình chiếu và không tạo ra bên trong, và việc bắc cầu sau đó đã thất bại). Do đó, mặt trước của tôi được in với chất lượng tuyệt vời, mặt sau của tấm chắn trông tệ hơn, giá đỡ không dễ dàng loại bỏ hoàn toàn. Nhưng ở mặt trong của tấm chắn thì không quá quan trọng. Gắn tấm chắn vào pháo bằng hai vít 2x10 với hai đến bốn vòng đệm, tùy thuộc vào số lượng vòng đệm có thể đặt vừa ở mặt trong. Sau khi siết chặt, tấm chắn nên có thể nghiêng một chút, khó khăn, không hoàn toàn lỏng lẻo.
• Sau đó bạn có thể sơn pháo – màu xanh lá cây, ngôi sao đỏ, lốp xe màu đen…

Mgr. Igor Slouka, Prague, tháng 4 năm 2023.
