Vỏ Raspberry Pi Zero & Zero 2 - Khớp nối, Không vít, Có khe cắm camera
Vỏ Raspberry Pi Zero và Pi Zero 2 Snapfit, không vít, có khe cắm camera. Tương thích với Pi Zero, Pi Zero 2 & Pi Zero W cũ và mới. Thiết kế khớp nối, không cần vít, có lỗ tản nhiệt và khe cắm ribbon camera. Dễ lắp đặt và tháo gỡ.
Mô tả
Phiên bản cải tiến năm 2025 của mô hình này có tại: https://www.printables.com/model/1242691-raspberry-pi-zero-zero-2-case-snapfit-screwless-in

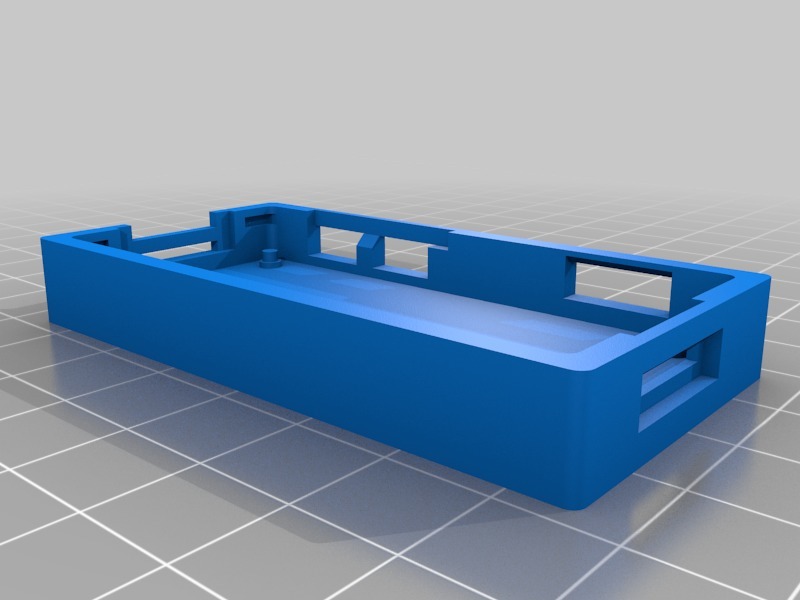

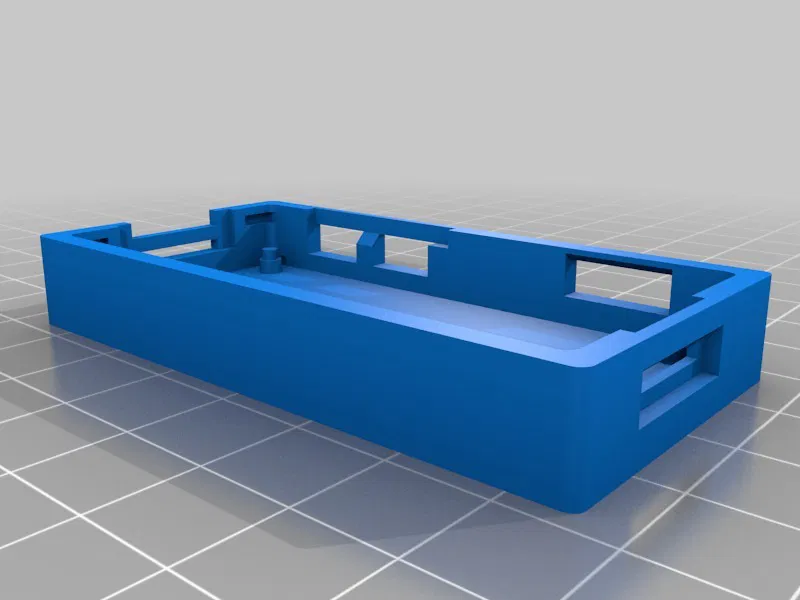

Vỏ Raspberry Pi Zero và Pi Zero 2
- Tương thích với Pi Zero, Pi Zero 2 & Pi Zero W cũ & mới (bao gồm khe cắm ribbon camera)
- Thiết kế khớp nối -không cần vít.

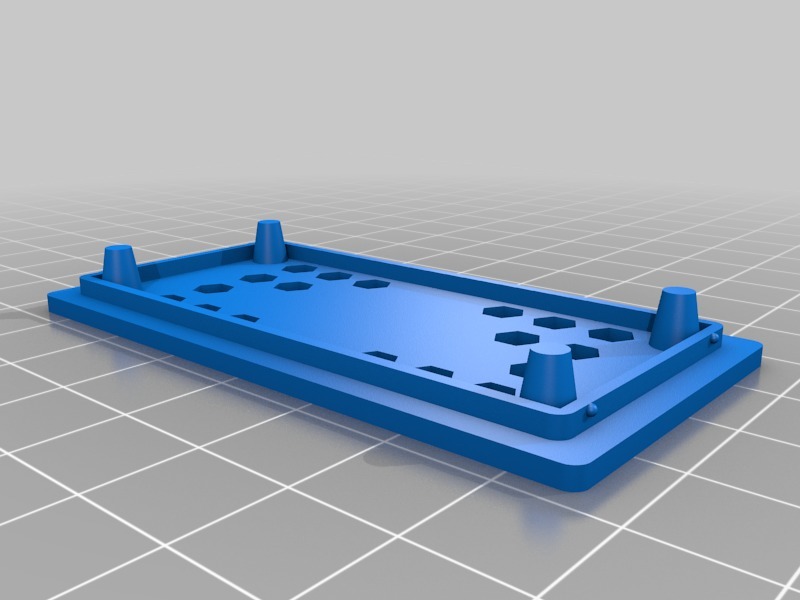

- Lỗ tản nhiệt cho phiên bản 2W.
- Cung cấp khe "đồng xu" để nạy nắp.
- Dễ dàng lắp Pi vào vỏ.

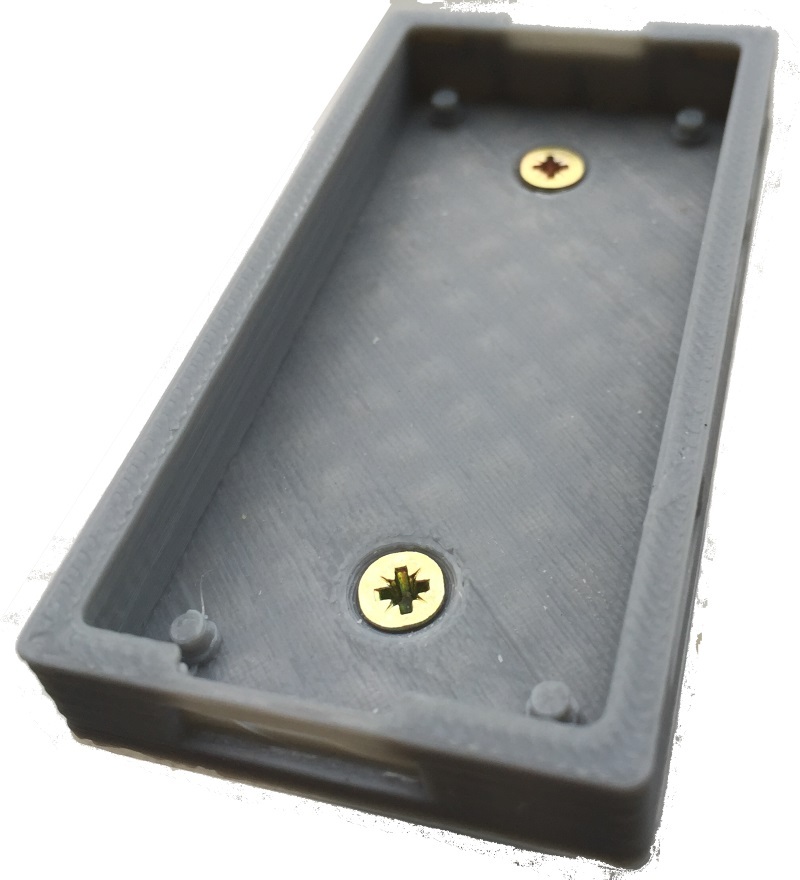

- Vỏ có lỗ vít để bắt vít qua mặt sau vỏ để gắn, cộng với các giá đỡ khác.

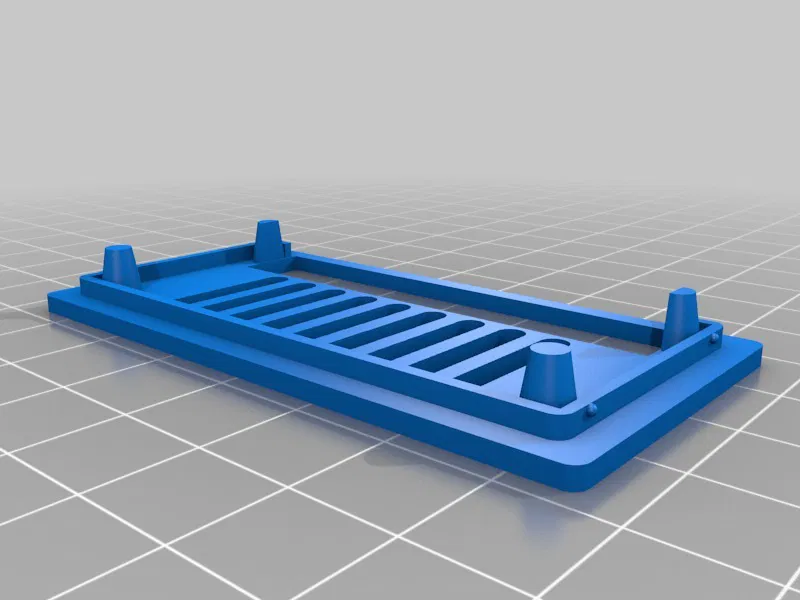

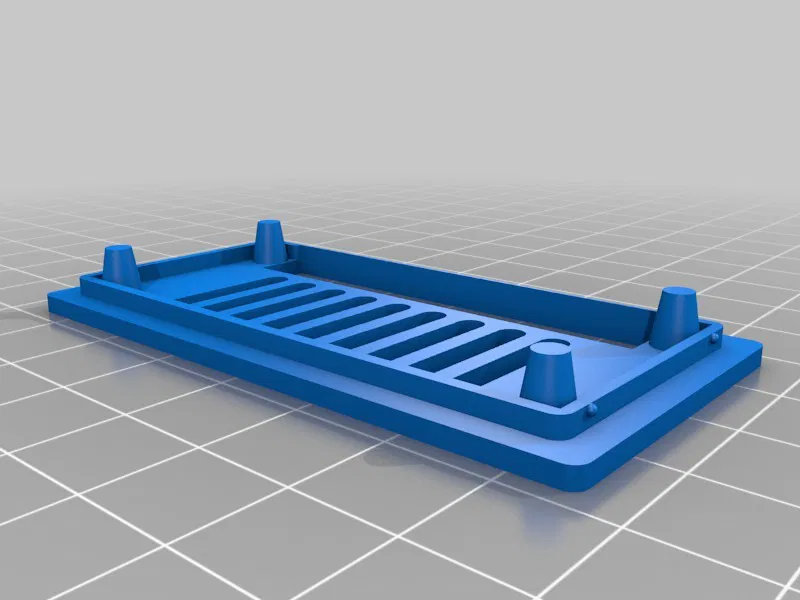

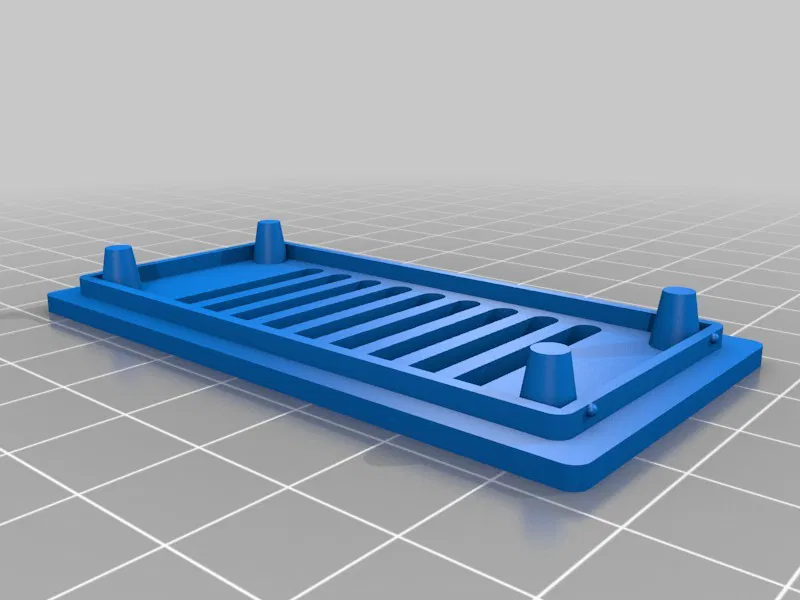

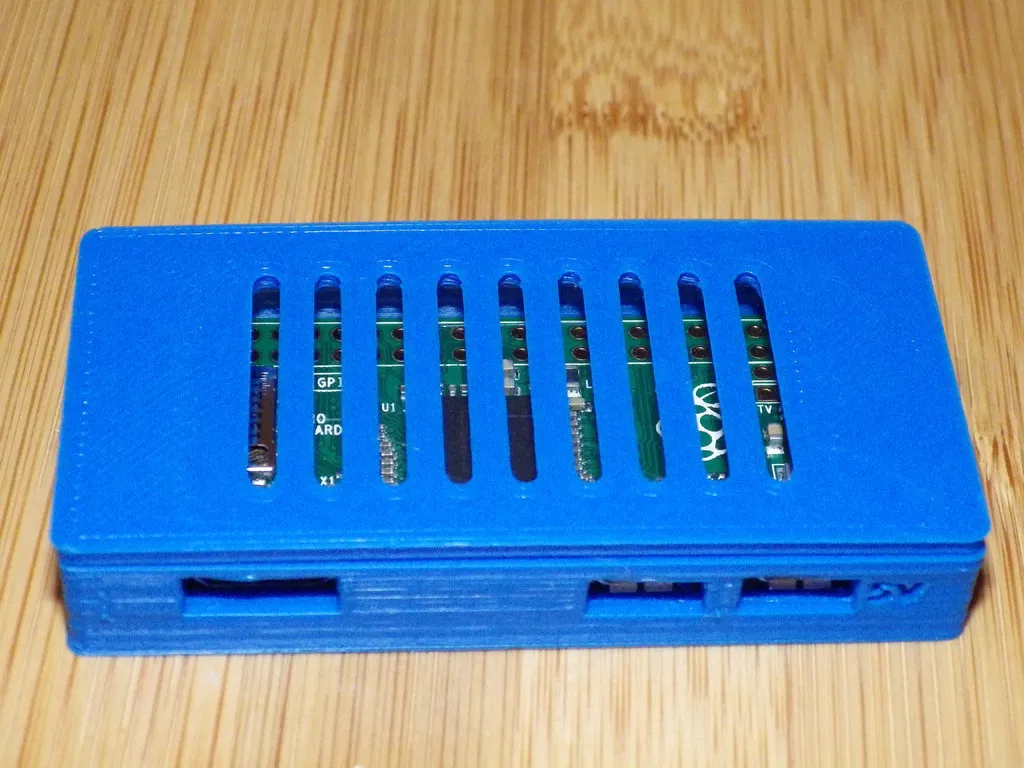

- Nắp thông gió để Pi thở.

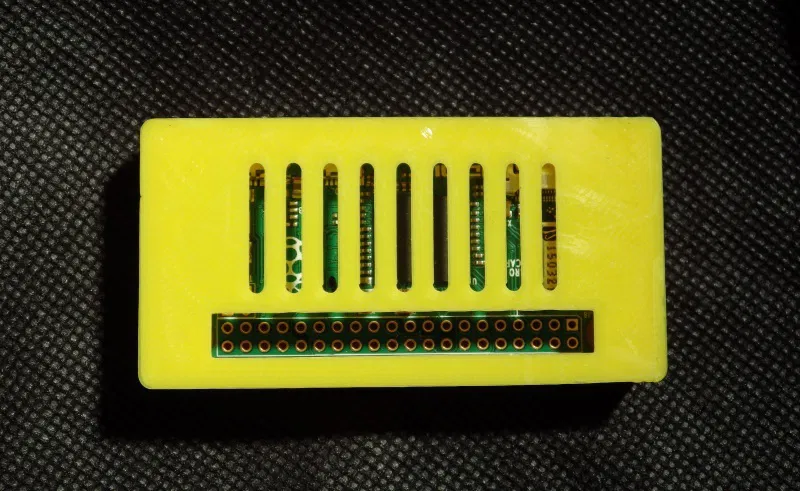

- Phiên bản khe cắm IO nhỏ & khe cắm kiểu IDE lớn hơn.
- Phiên bản sâu hơn dùng để sử dụng với đầu nối cổng IO được hàn vào bo mạch, do đó cần không gian cho các chân nhô ra dưới bo mạch.
- Adapter cho thanh nhôm định hình 2020, https://www.thingiverse.com/thing:5180242
Nếu sử dụng các lỗ vít bên trong, hãy đảm bảo đầu vít không chạm vào Pi, tôi khuyên bạn nên dùng băng keo cách điện để phủ lên đầu vít trước khi lắp Pi cho yên tâm.
Lưu ý: Bạn có thể cần nhíp hoặc kìm mũi nhọn để lấy thẻ SD ra sau khi lắp, đây là sự đánh đổi trong thiết kế để giữ cho thiết kế đơn giản và gọn gàng.
Pi rất vừa vặn trong vỏ của nó để giữ cho dấu chân càng nhỏ càng tốt.

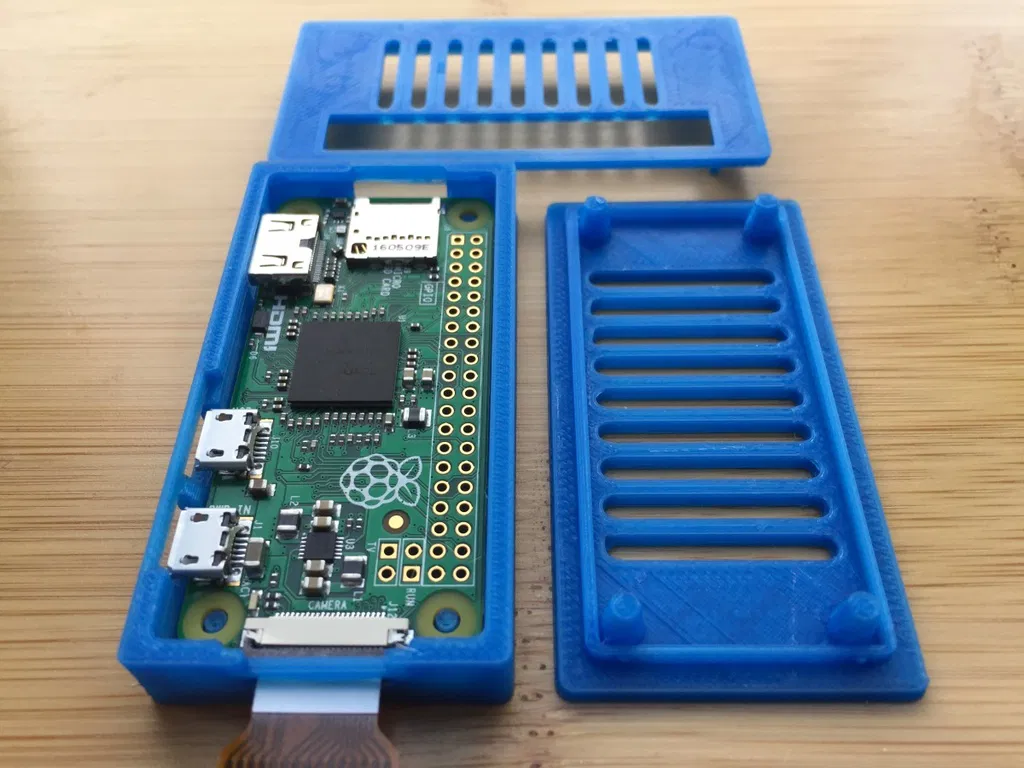

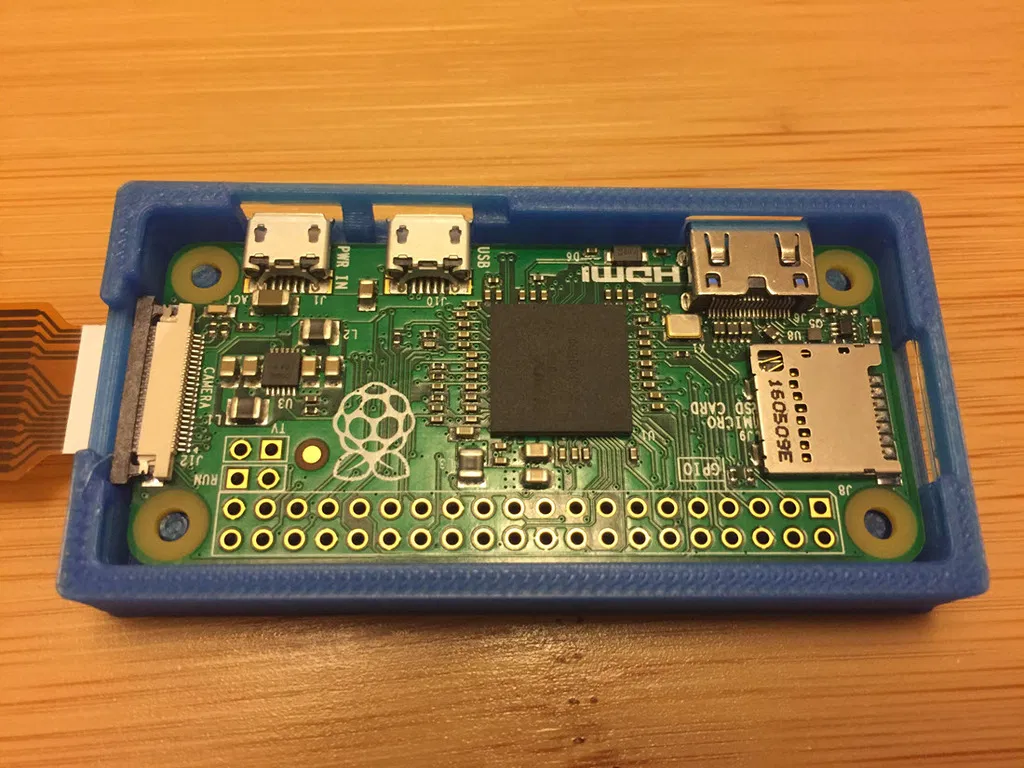

Luồn ribbon camera qua khe và cắm vào Pi, sau đó đặt Pi vào vị trí.
Tải xuống tất cả các tệp dưới dạng zip để xem tên tệp đầy đủ và bộ công cụ hoàn chỉnh!

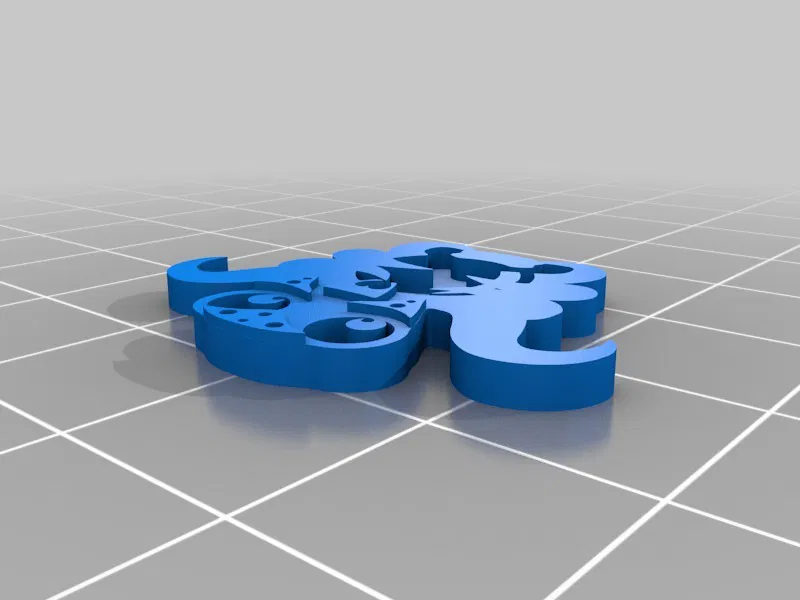

Nhãn dán "OctoPi" được thiết kế để in ra và dán lên mặt trước của một trong những vỏ có lỗ thông hơi, hoặc bất cứ thứ gì bạn muốn...
Tản nhiệt cao 6mm sẽ phẳng với đỉnh vỏ, tuy nhiên có thể sử dụng tản nhiệt cao hơn, chúng sẽ nhô ra khỏi đỉnh một chút.
Lịch sử phiên bản
03 tháng 12 năm 2015 - Thêm nắp thông gió V1.
03 tháng 12 năm 2015 - Thêm vỏ V2 với các chốt PCB nhỏ hơn,
04 tháng 12 năm 2015 - Thêm nắp thông gió V2 với các chốt tốt hơn

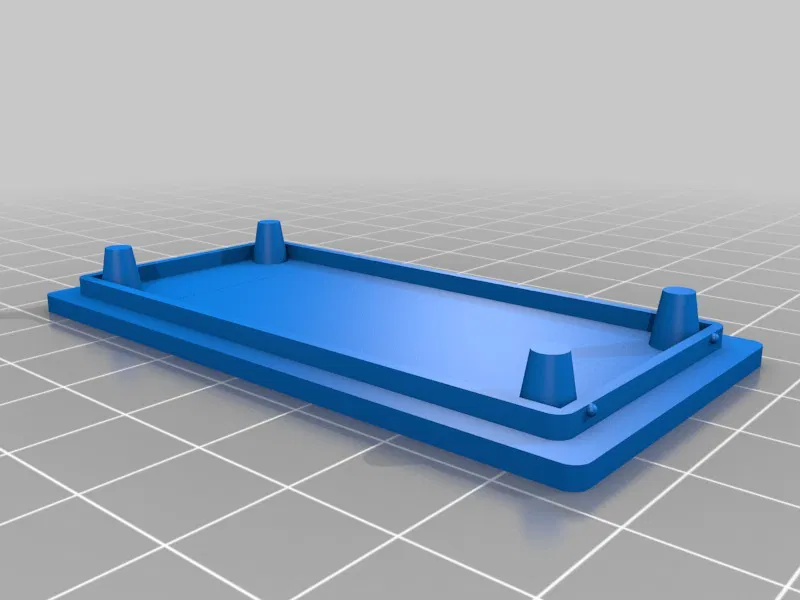

04 tháng 12 năm 2015 - Thêm nắp không thông gió V2 với các chốt tốt hơn
05 tháng 12 năm 2015 - Cập nhật vỏ lên V3 để sửa một chốt bị nhỏ.
29 tháng 12 năm 2015 - Thêm V3 với các lỗ lắp bên trong.
08 tháng 05 năm 2016 - Thêm nắp thông gió với khe IO nhỏ & lớn.
30 tháng 12 năm 2016 - Thêm V4 với khe cắm camera và các cải tiến để dễ dàng lắp Pi vào vỏ, cũng thêm các lỗ lắp trong một biến thể của V4.
01 tháng 07 năm 2017 - Nhận thấy sự cố ở phần làm tròn lỗ thông gió của nắp thông gió cơ bản, đã sửa với phiên bản mới.
03 tháng 07 năm 2017 - Tải lại tất cả các tệp với tên thông minh hơn.

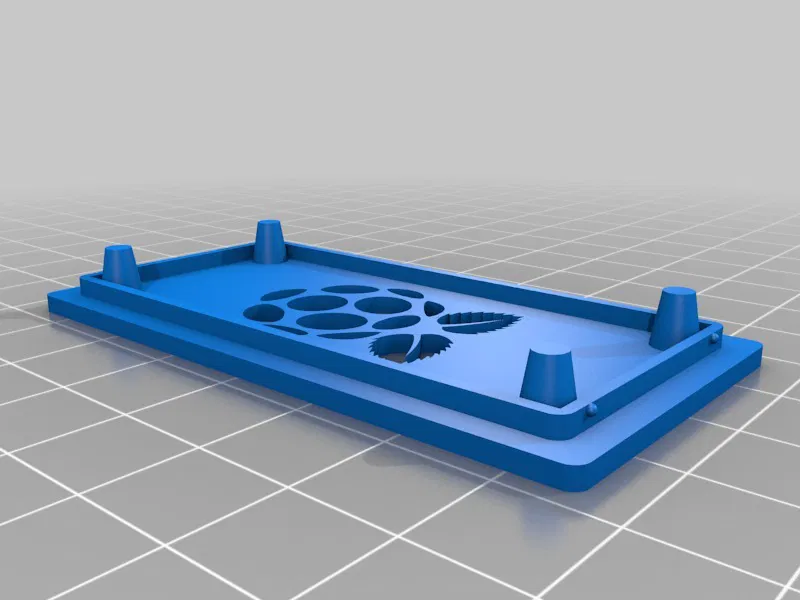

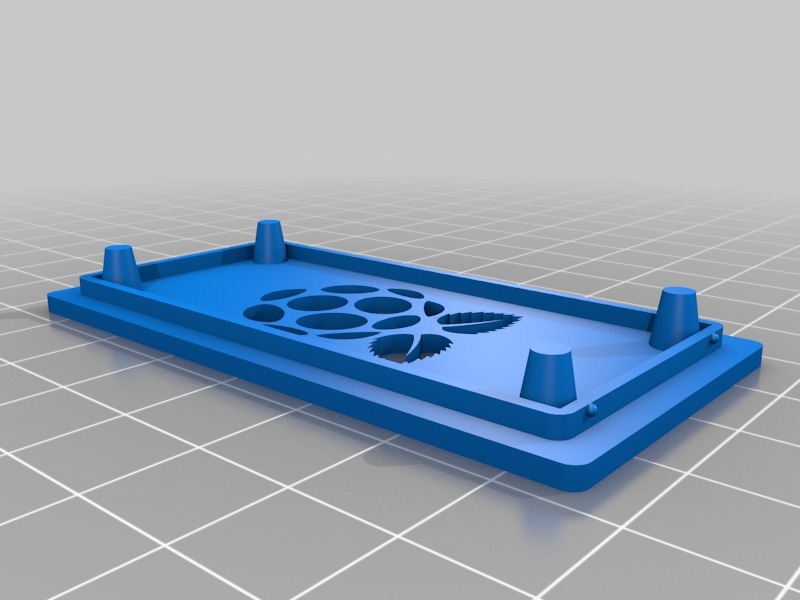

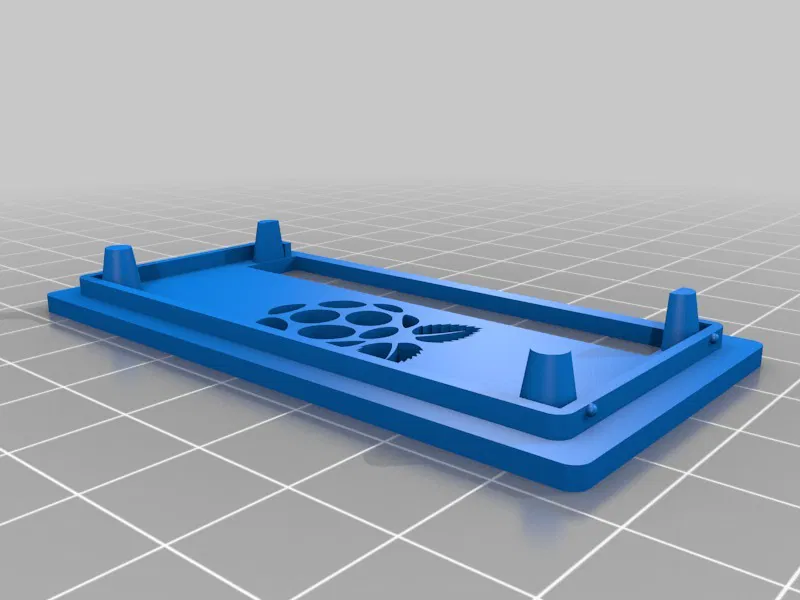

26 tháng 12 năm 2017 - Thêm Phiên bản Logo RPi - vui lòng kiểm tra các hạn chế về Thương hiệu https://www.raspberrypi.org/trademark-rules/
Thêm phiên bản sâu hơn.
28 tháng 12 năm 2017 - Thêm nhãn dán OctoPi.
23 tháng 11 năm 2021 - Cập nhật mô tả cho khả năng tương thích với Pi Zero 2.

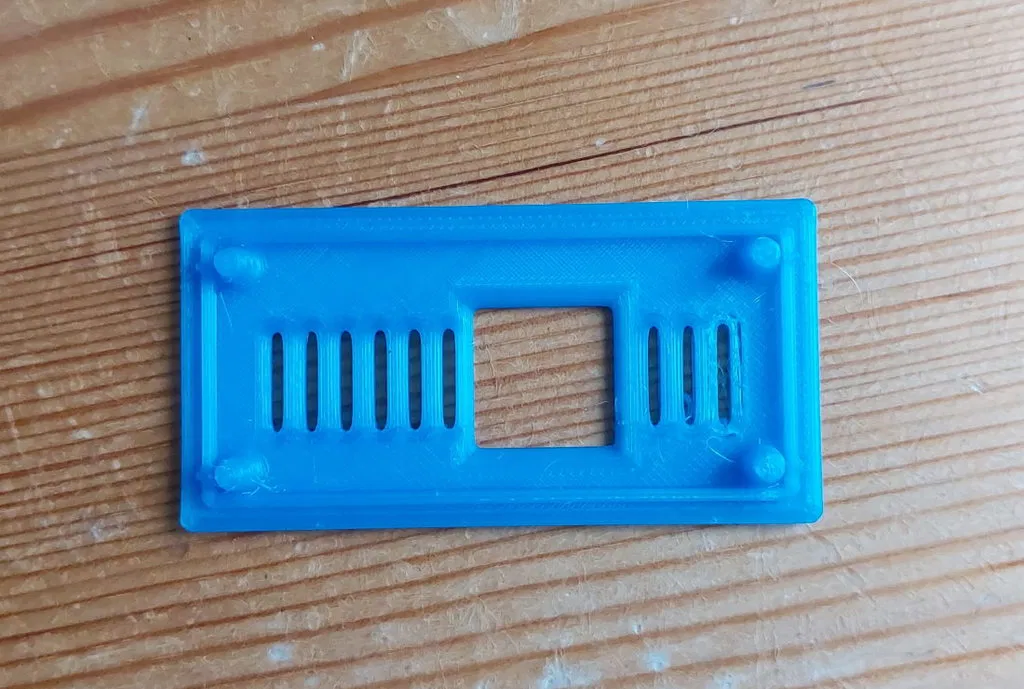

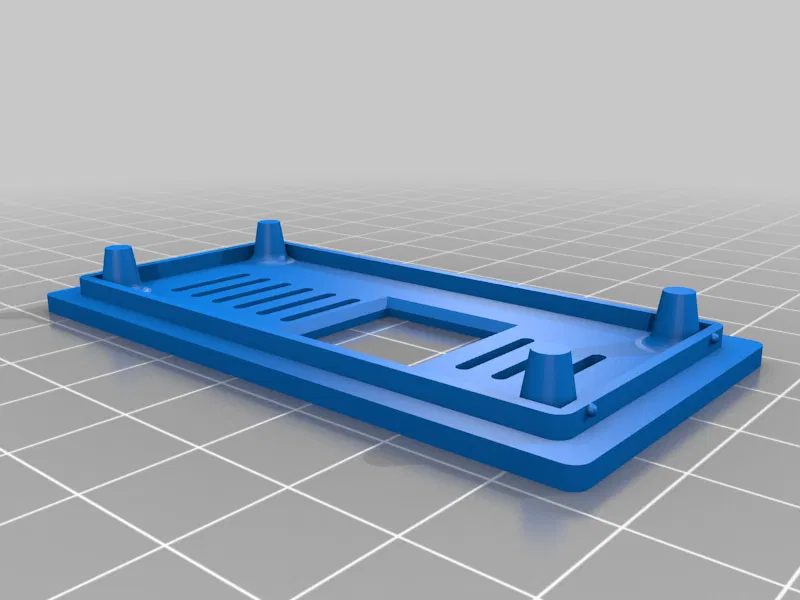

26 tháng 12 năm 2021 - Cập nhật với phiên bản tản nhiệt Pi Zero 2W (lưu ý vị trí và kích thước chip khác với các zero trước đó phù hợp với tản nhiệt vuông tối đa 15mm).
29 tháng 12 năm 2021 - Thêm RPi_Zero_2W_WithHeatsink v7.stl có lỗ tản nhiệt lớn hơn một chút.
31 tháng 12 năm 2021 - Thêm tham chiếu 2020 vào adapter và cập nhật mô tả.
Cài đặt in
Thương hiệu máy in:
Printrbot
Máy in:
Simple Black
Ruột (Infill):
15%
Lưu ý:
In bằng PLA ở 100%, các vật liệu khác có thể cần tính toán độ co ngót khi điều chỉnh tỷ lệ in.
Danh mục: Điện tử
