Vỏ cho Bộ điều chỉnh Ăng-ten ATU-100

8/1/2023 - đã thêm các phiên bản “s-atu”. Chúng tương thích với các bộ phận gốc, thân ngắn hơn (150mm) và các bộ phận phía trước & phía sau có các ký hiệu nổi, “ANT & TX” ở phía sau gần các đầu nối RF và “T, A, B” (Tune, Auto, Bypass) ở phía trước gần các nút.

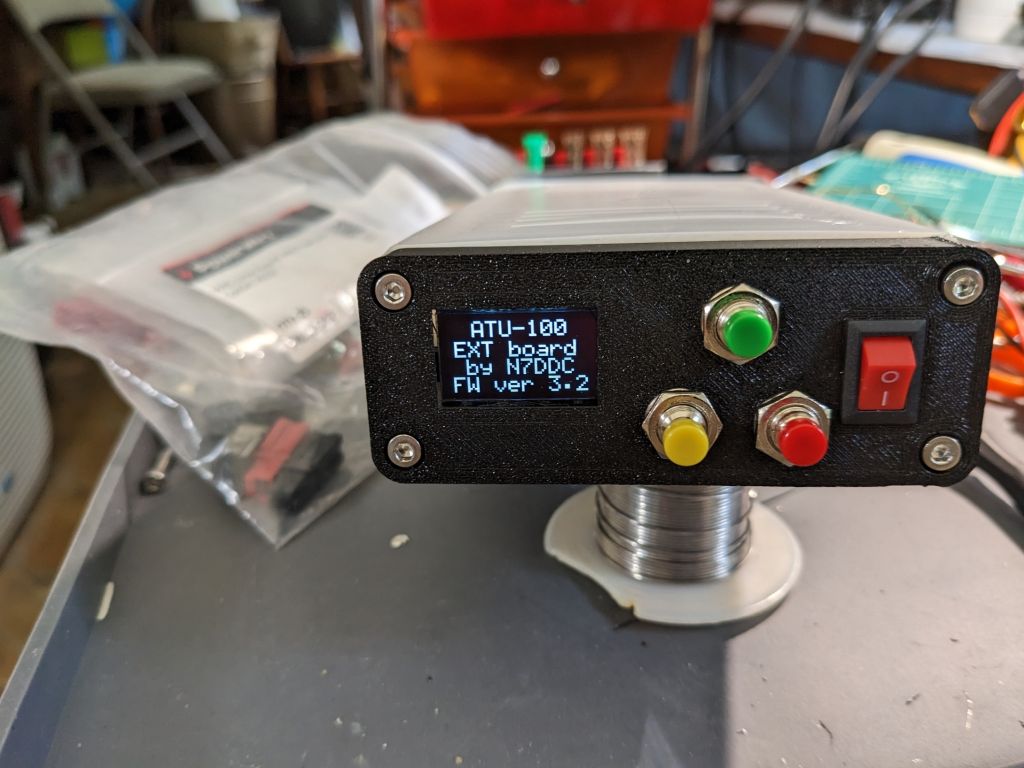

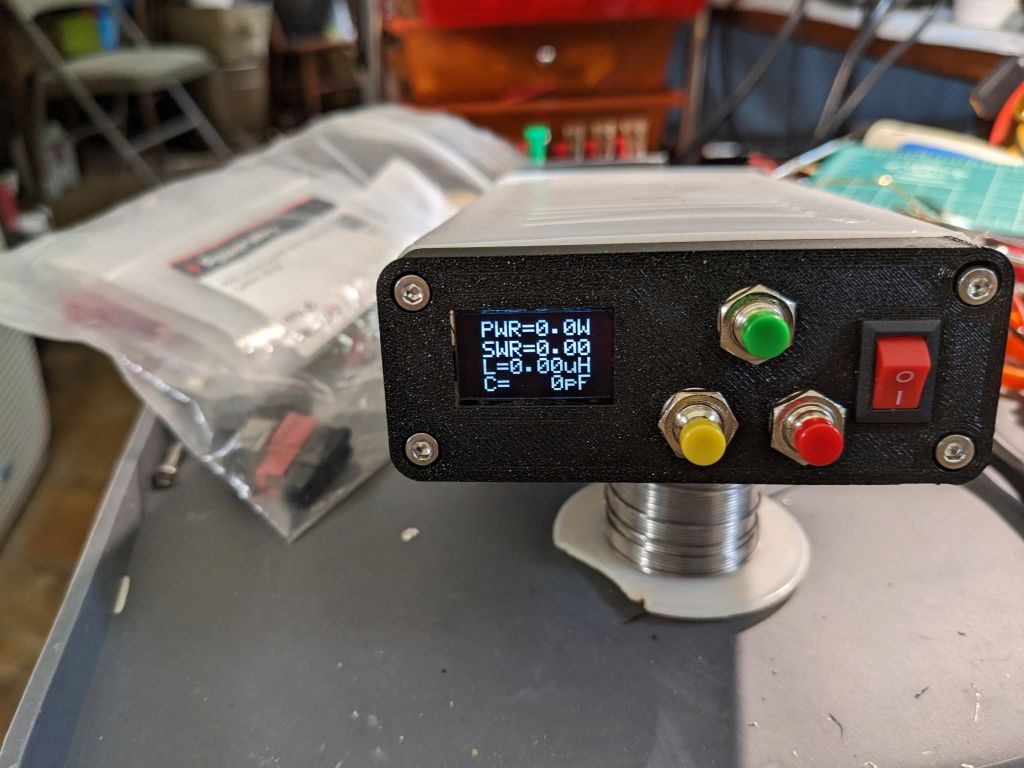

Tôi cần một vỏ cho bo mạch bộ điều chỉnh ăng-ten ATU100 và các đầu nối. Tôi không tìm thấy mô hình hiện có nào phù hợp với cấu hình dự định của mình, màn hình OLED 0,96", ba nút 7mm và các đầu nối SO-239.

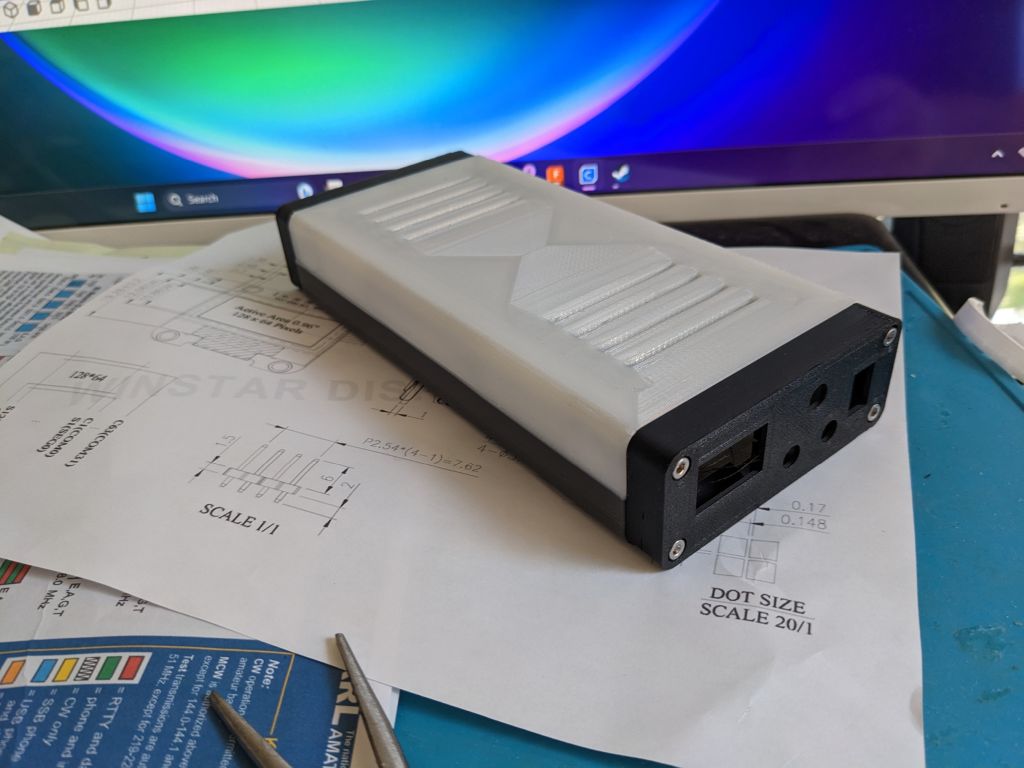

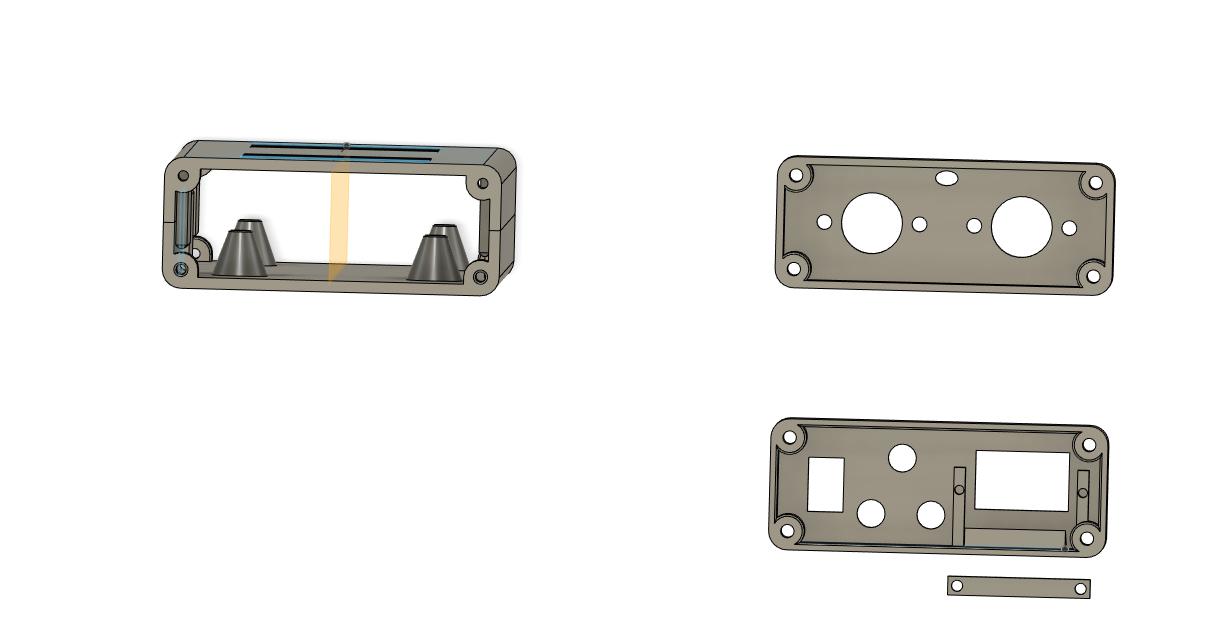

Tôi đã thiết kế cái này trong Fusion 360 dưới dạng vỏ bốn phần: các bộ phận trên, dưới, trước và sau. Phần trên và dưới có các tab căn chỉnh. Phần trên có các khe thông gió, phần dưới có các trụ gắn bo mạch.

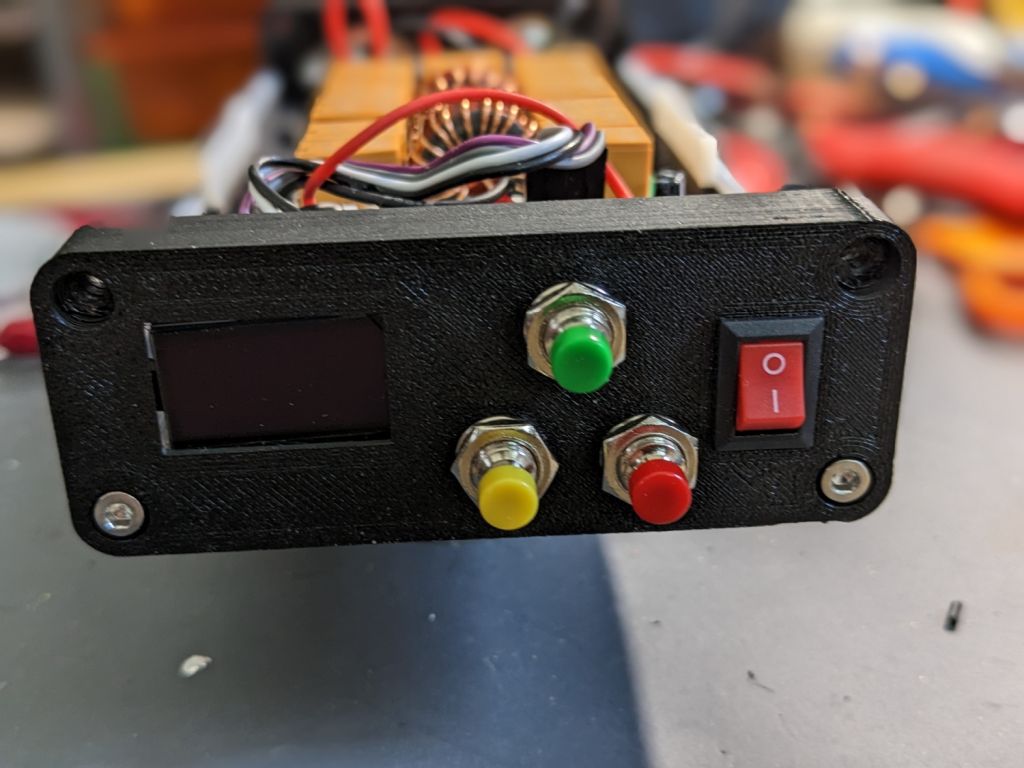

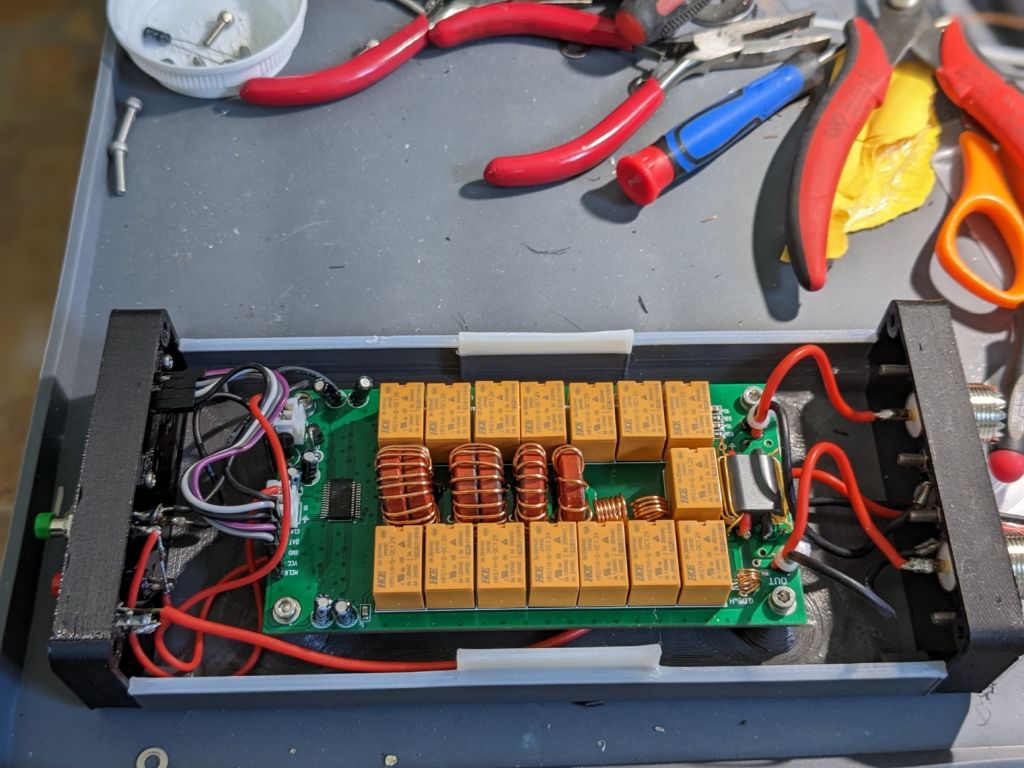

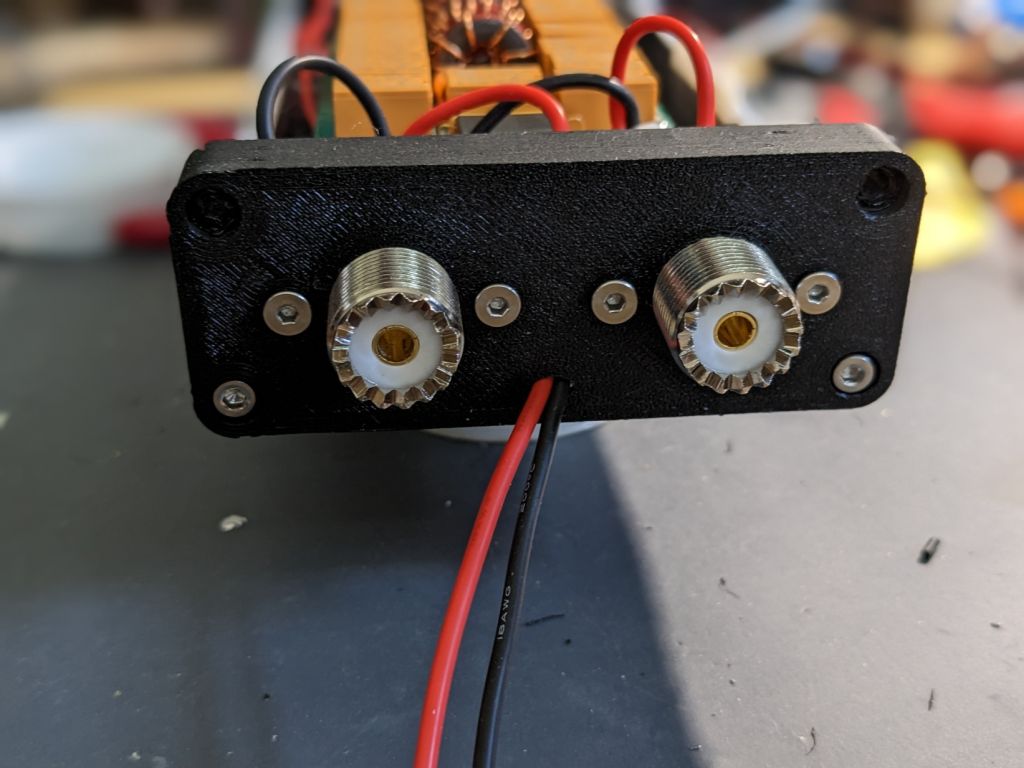

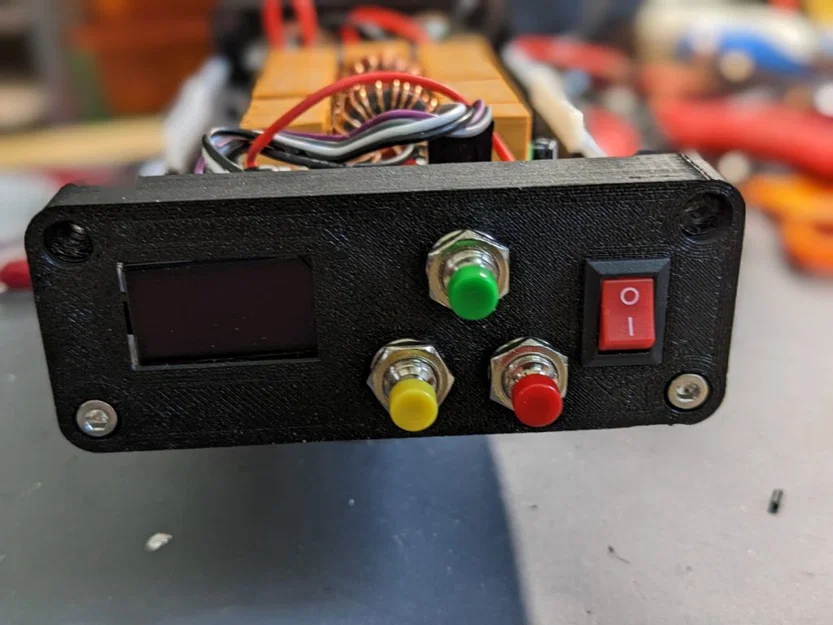

Các vít M3 cố định bo mạch ATU100 vào các trụ. Các bộ phận phía trước và phía sau được gắn vào phần trên & dưới bằng các vít đầu mũ M3 đầu chìm. Việc gắn phần trên nên là bước cuối cùng trong quá trình lắp ráp. Bộ phận phía trước có một "hốc" cho màn hình OLED 0,96", được cố định bằng một thanh ngang & vít M2.5. Các đầu nối SO-239 được gắn vào phía sau bằng vít đầu phẳng M3 và đai ốc. Phần sau có một lỗ hình oval nhỏ cho dây nguồn.

Các thành vỏ dày 3mm. Tôi đã in chúng với mật độ đặc. Tất cả các bộ phận đều in phẳng mà không cần hỗ trợ, ngoại trừ phần cong nhẹ ở các cạnh dài của bộ phận trên và dưới cần hỗ trợ từ mâm in.

Các tệp STL, STEP & F360 đã được bao gồm.
