Giá đỡ cuộn Prusa mini gắn bên hông
Giá đỡ cuộn gắn bên hông cấu hình thấp cho Prusa mini, có thể tháo rời nhanh chóng. Phiên bản 2.1 có trục ngắn hơn cho cuộn rộng tới 70mm và có bộ dẫn hướng sợi tích hợp để giảm thiểu vấn đề với ống PTFE trong các bản in cao. Dễ dàng lắp đặt mà không cần T nut.
Mô tả
Tôi muốn một giá đỡ cuộn chỉ gắn bên hông, cấu hình thấp và có thể tháo rời, các thiết kế khác được gắn bằng T nut.

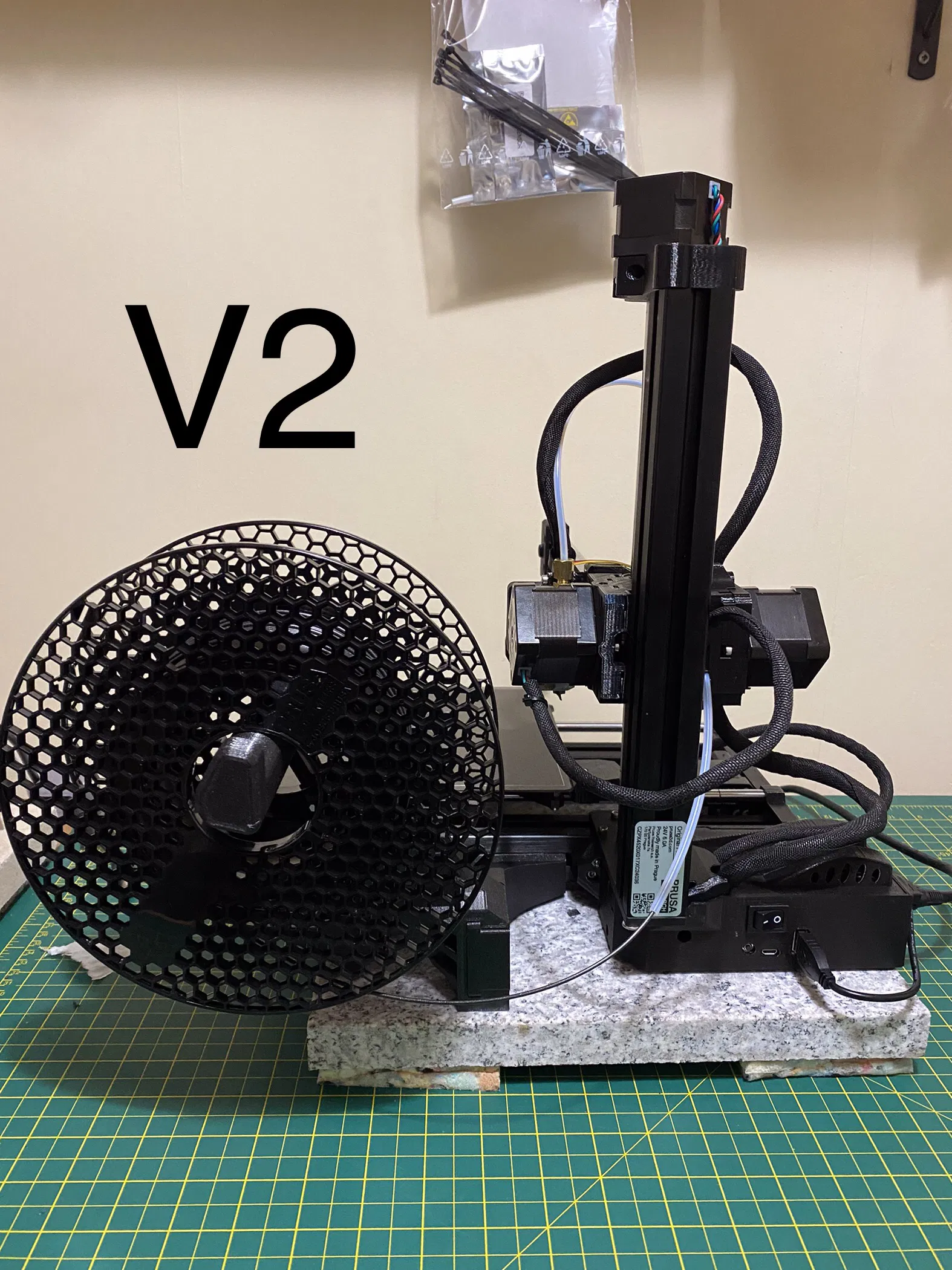

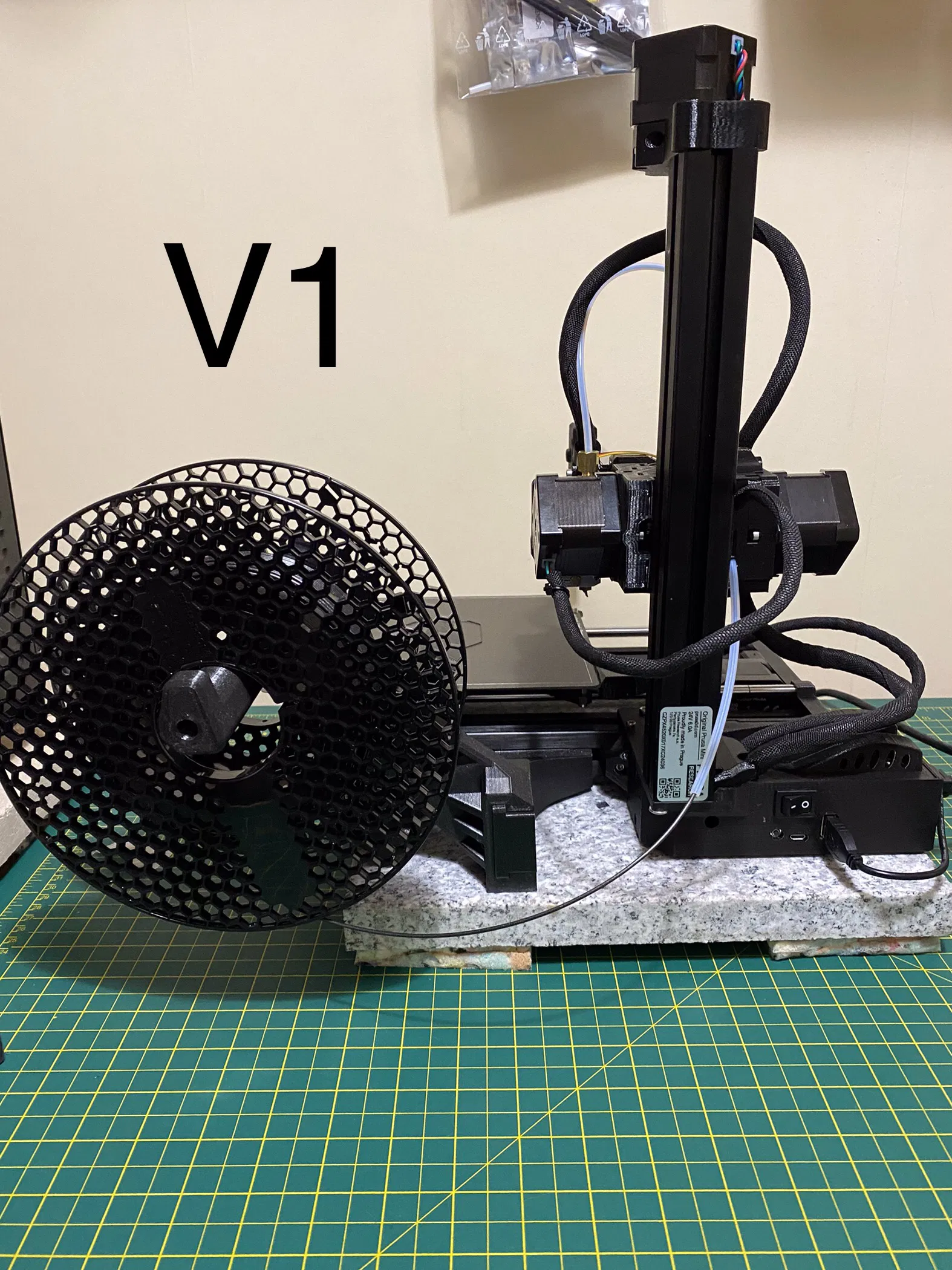

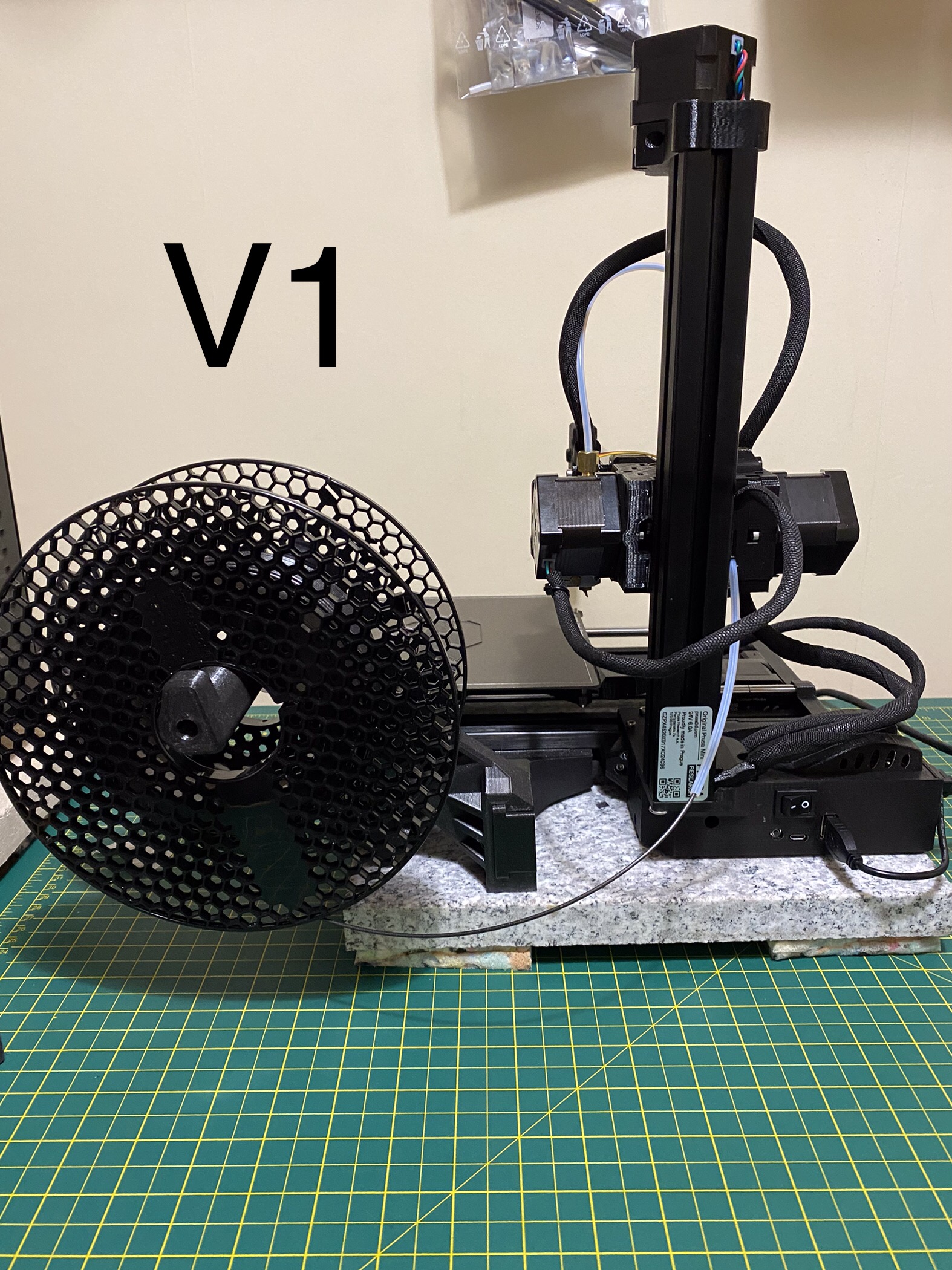

Giá đỡ cuộn phiên bản 2 gần hơn về trục x (xem hình ảnh)
Đã thêm bộ dẫn hướng sợi vào bộ chuyển đổi cuộn.
Các bản in cao có xu hướng làm cho ống PTFE của bộ đùn đi qua cáp trục x, khi quay về 0 một lần nữa, nó sẽ uốn cong ống PTFE lên rồi nhả ra, bộ dẫn hướng sợi sẽ giảm thiểu điều này.
CẬP NHẬT NGÀY 1/8/2022.

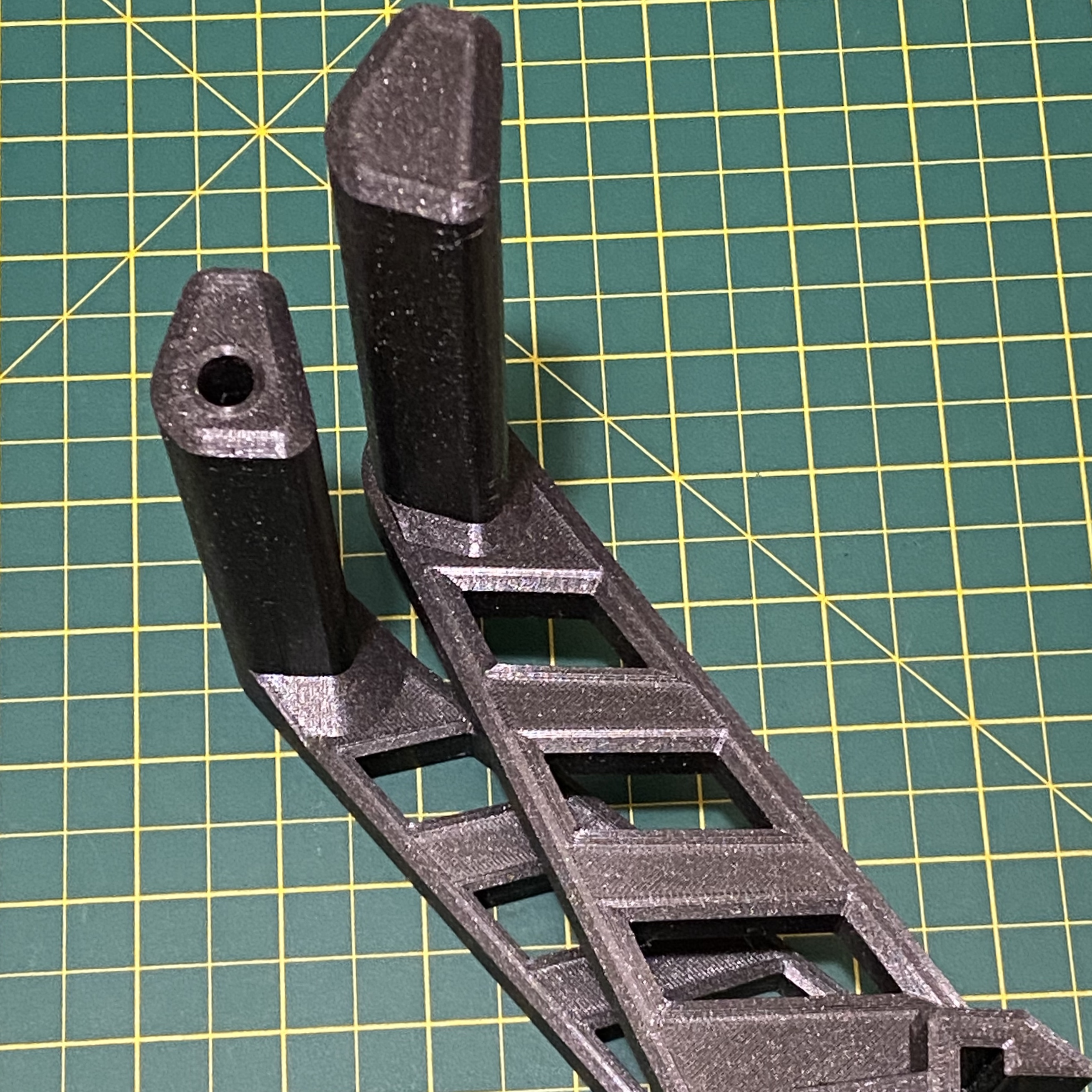

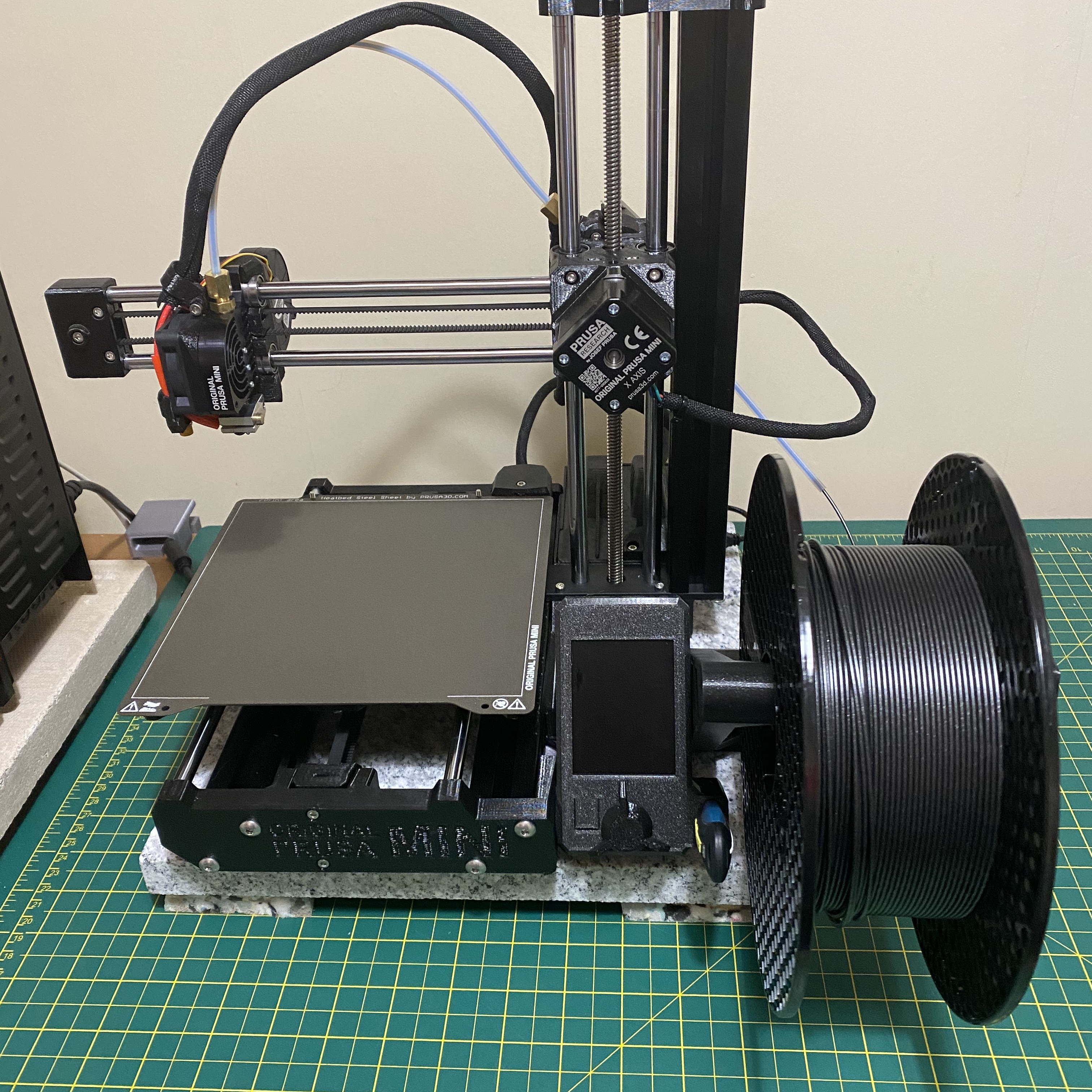

Để ngừng lắc cuộn / Phiên bản 2.1 có trục ngắn hơn cho cuộn có chiều rộng lên tới 70mm bao gồm cả cuộn Prusament.
Công lao thuộc về Zelrick về ý tưởng thiết kế.
Hướng dẫn in
Độ phân giải 0.20 3 đường bao 30% đổ đầy PLA / PETG CHƯA thử nghiệm với PLA - chỉ còn PETG.

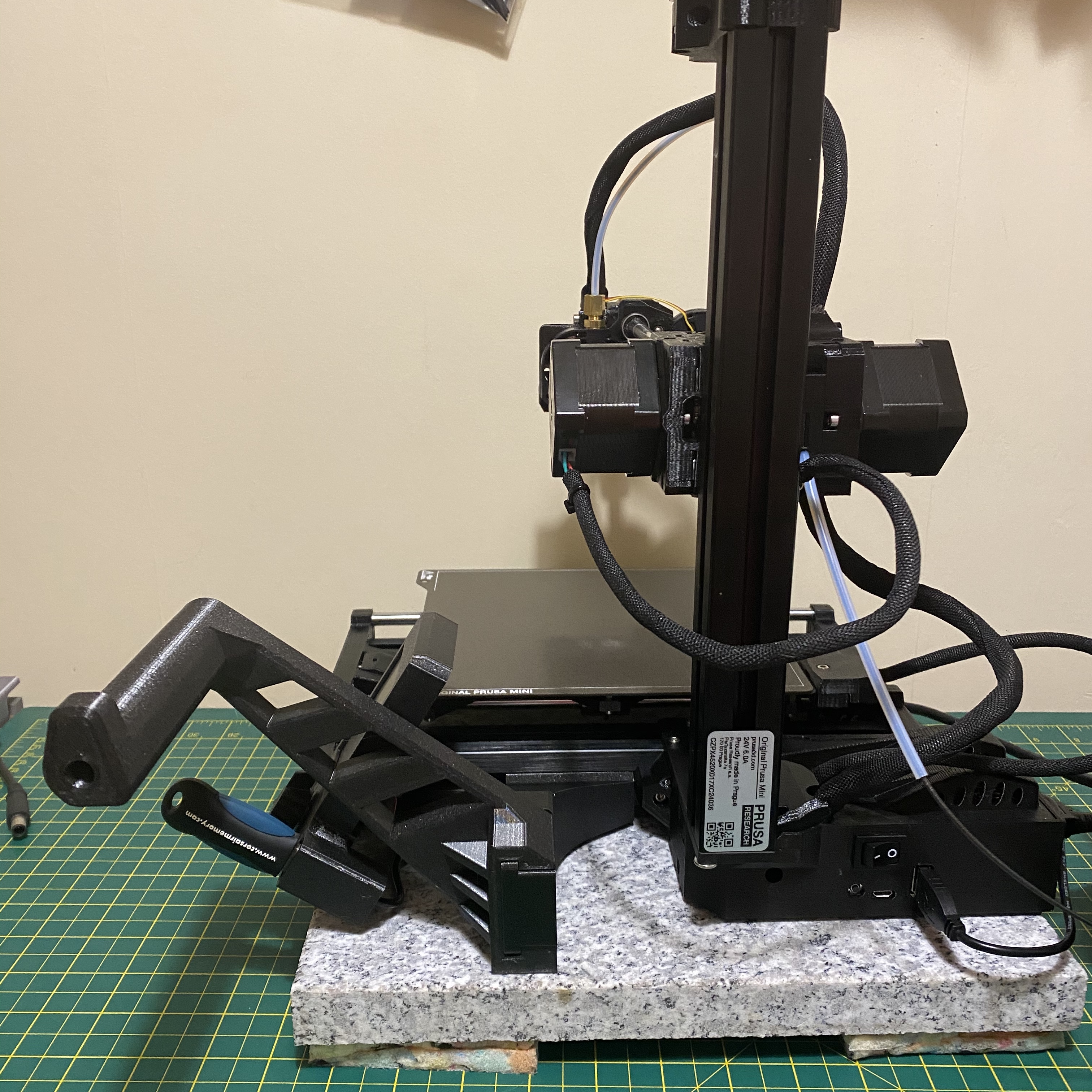

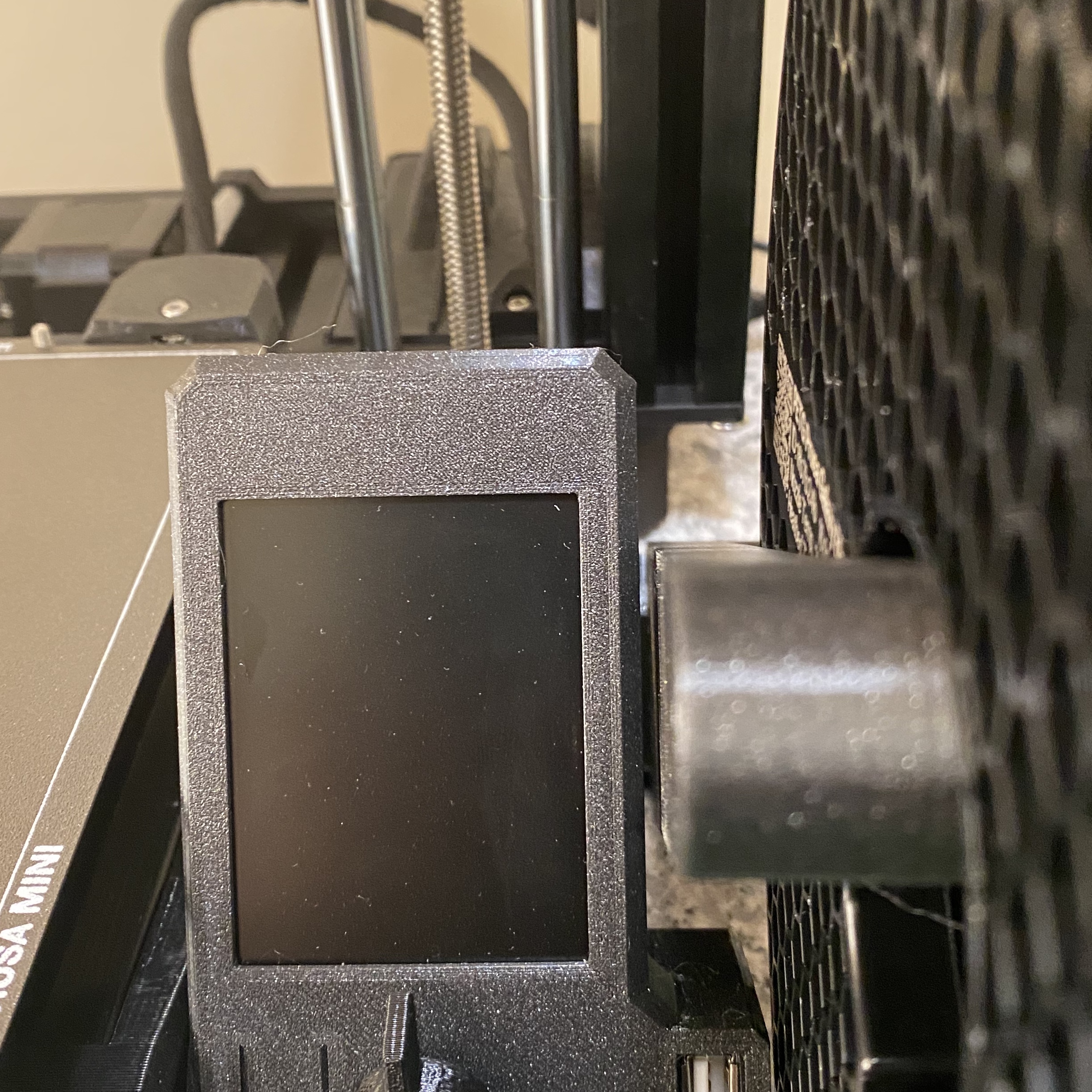

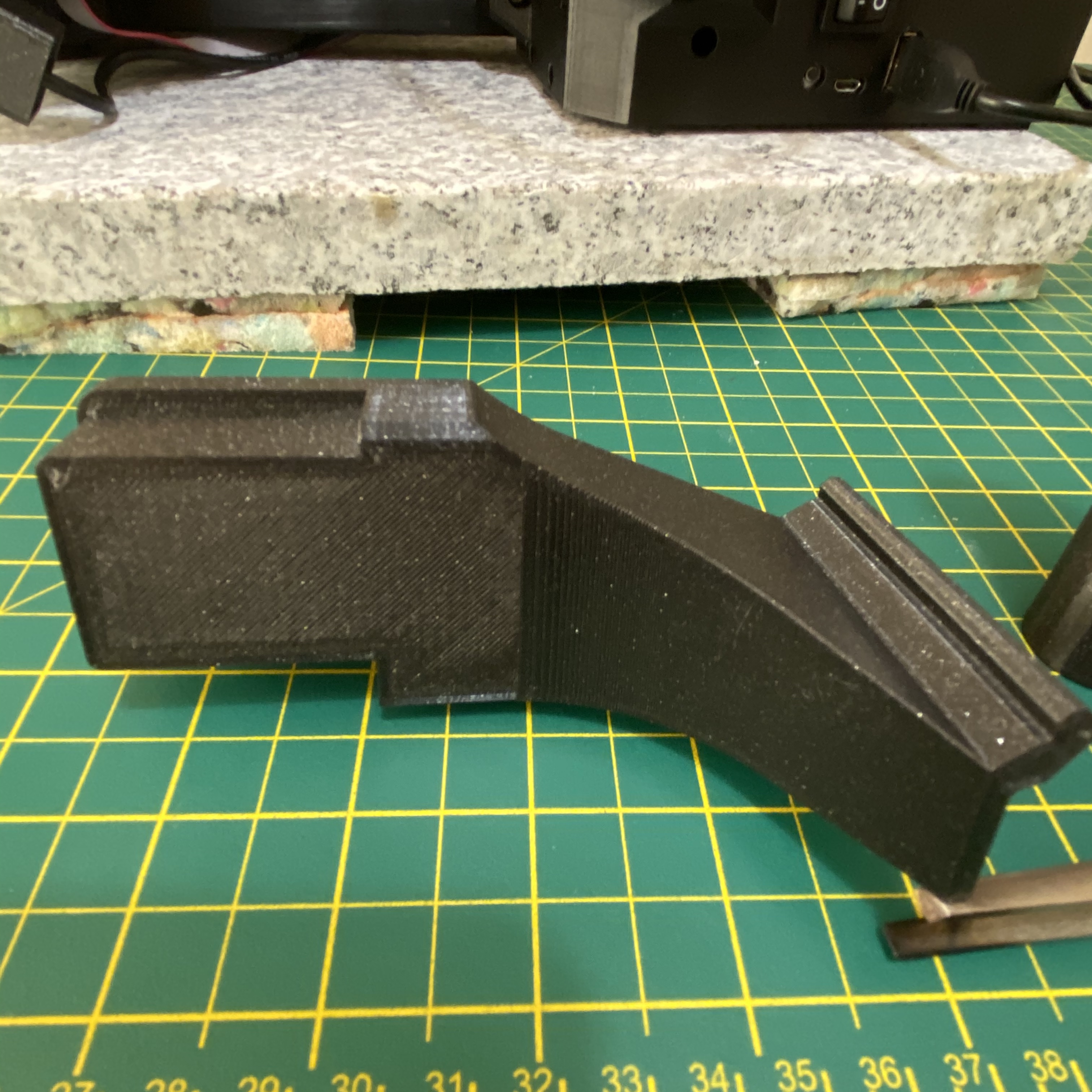

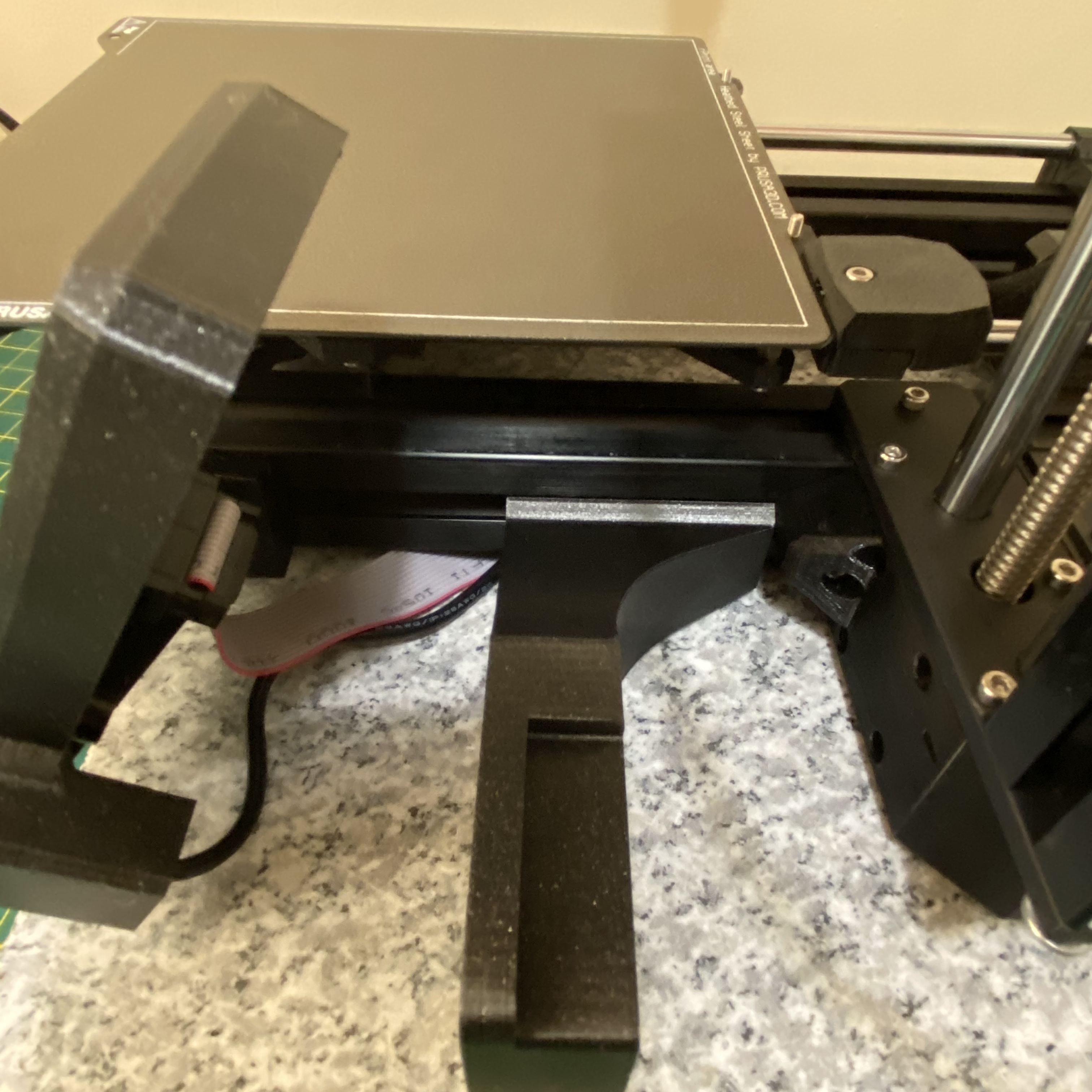

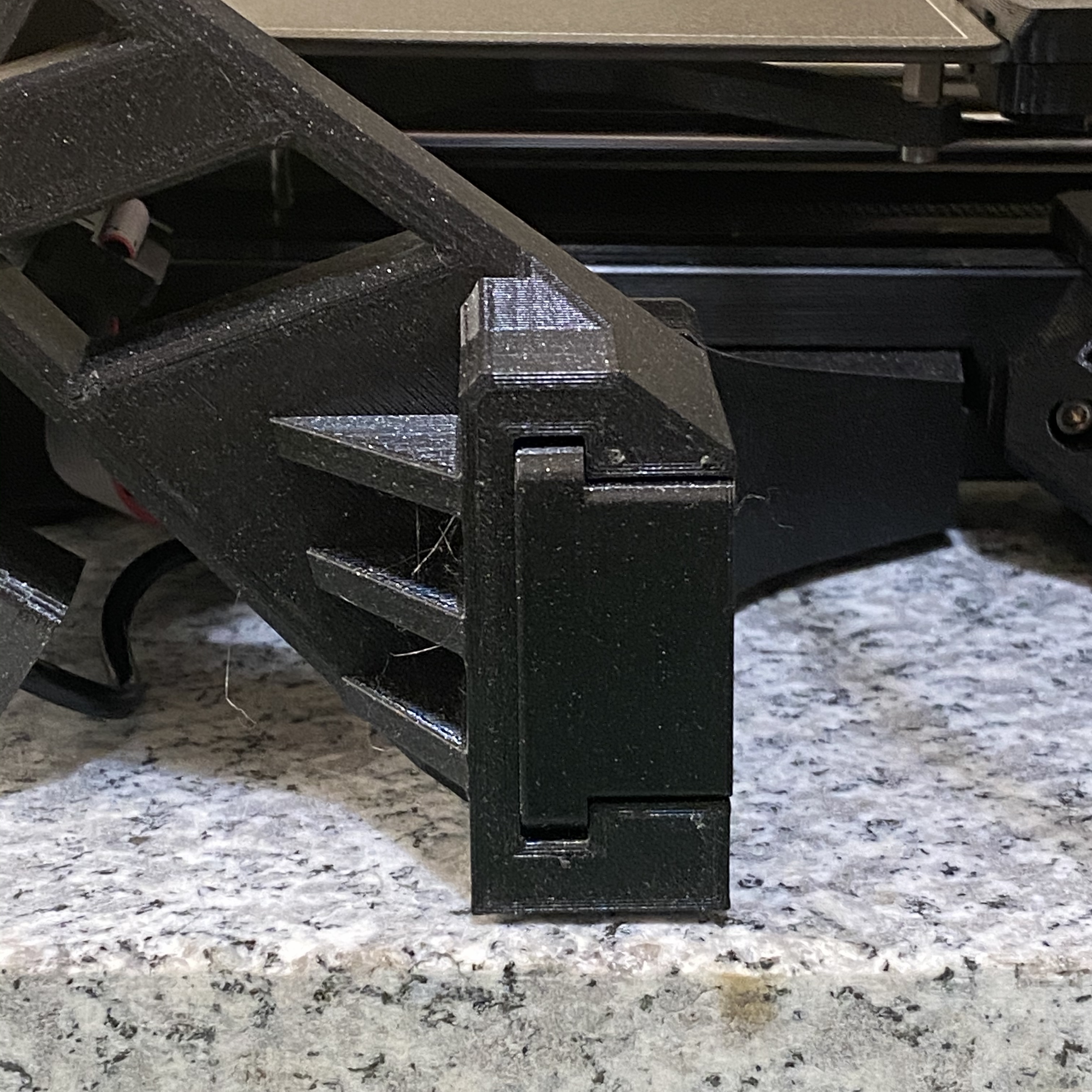

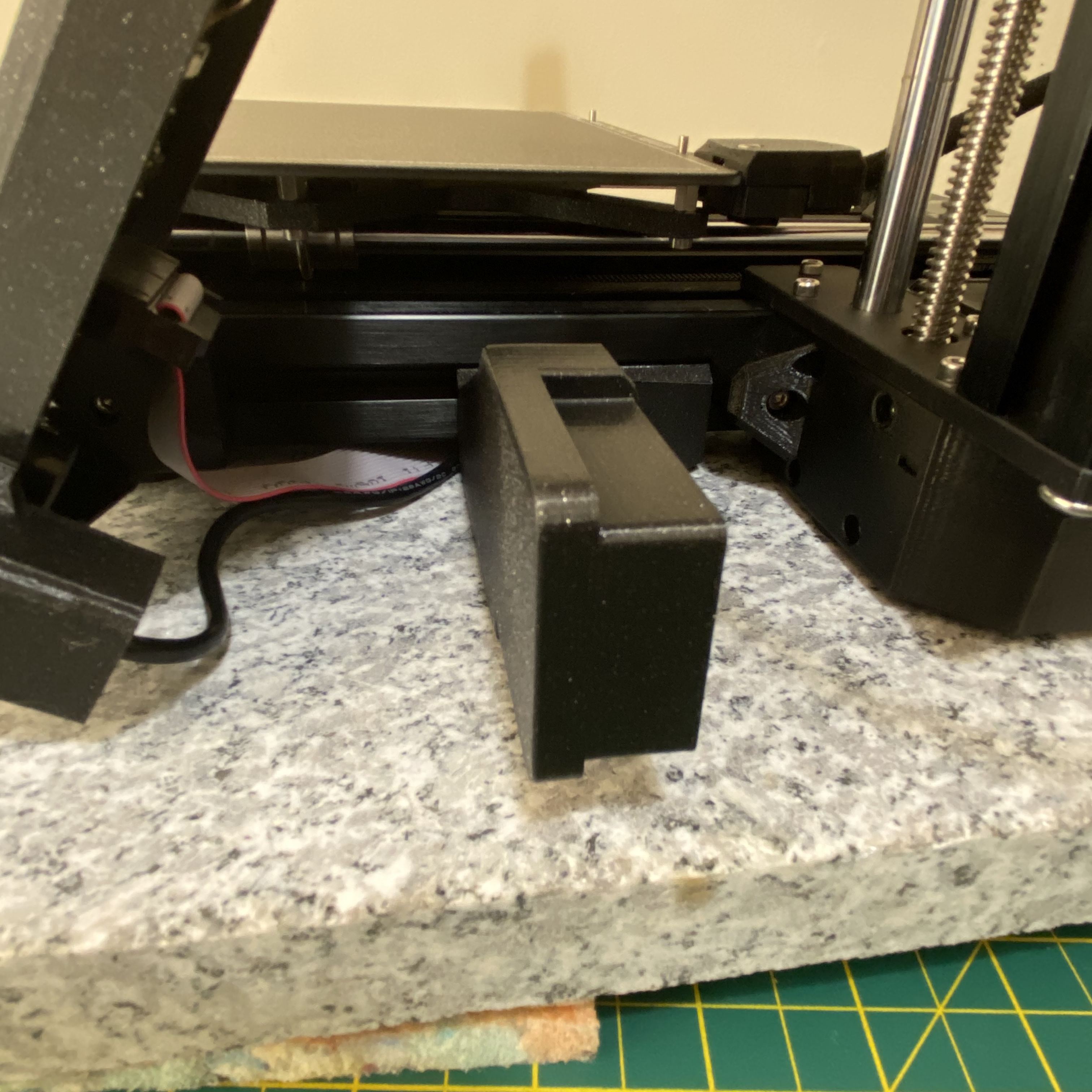

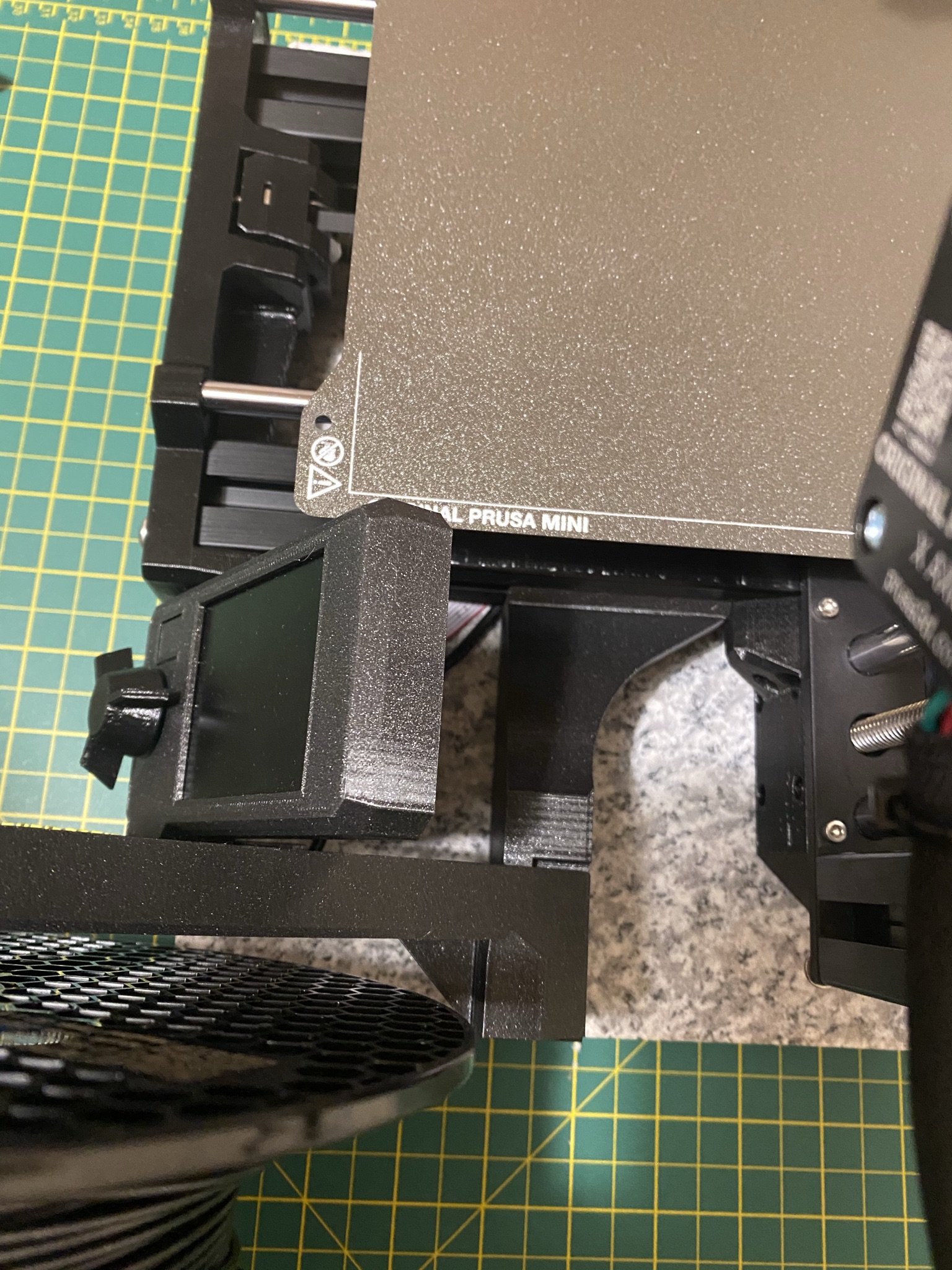

chỉ cần kẹp bộ chuyển đổi vào thanh ray nhôm phía sau màn hình LCD, sau đó trượt giá đỡ cuộn vào bộ chuyển đổi, khi lắp, thiết kế sẽ cách sàn khoảng 1.5mm.
